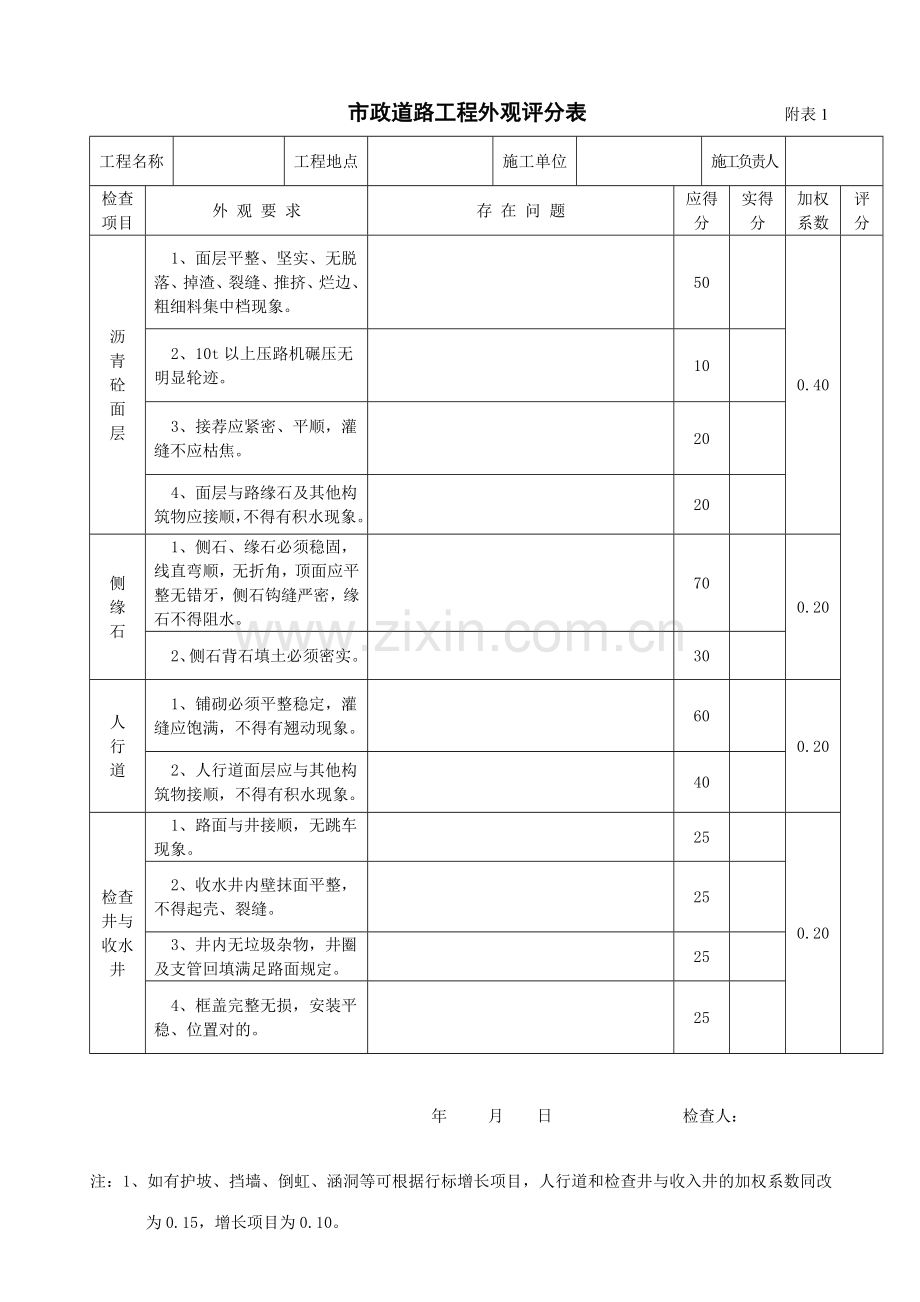

市政道路工程外观评分表 附表1
工程名称

工程地点

施工单位

施工负责人

检查项目
外 观 要 求
存 在 问 题
应得分
实得分
加权
系数
评分
沥
青
砼
面
层
1、面层平整、坚实、无脱落、掉渣、裂缝、推挤、烂边、粗细料集中档现象。

50

0.40

2、10t以上压路机碾压无明显轮迹。

10

3、接荐应紧密、平顺，灌缝不应枯焦。

20

4、面层与路缘石及其他构筑物应接顺，不得有积水现象。

20

侧
缘
石
1、侧石、缘石必须稳固，线直弯顺，无折角，顶面应平整无错牙，侧石钩缝严密，缘石不得阻水。

70

0.20
2、侧石背石填土必须密实。

30

人
行
道
1、铺砌必须平整稳定，灌缝应饱满，不得有翘动现象。

60

0.20
2、人行道面层应与其他构筑物接顺，不得有积水现象。

40

检查井与收水井
1、路面与井接顺，无跳车现象。

25

0.20
2、收水井内壁抹面平整，不得起壳、裂缝。

25

3、井内无垃圾杂物，井圈及支管回填满足路面规定。

25

4、框盖完整无损，安装平稳、位置对的。

25

年 月 日 检查人：

注：1、如有护坡、挡墙、倒虹、涵洞等可根据行标增长项目，人行道和检查井与收入井的加权系数同改为0.15，增长项目为0.10。
2、根据存在问题多少和产生限度，在实得分中酌情扣分。

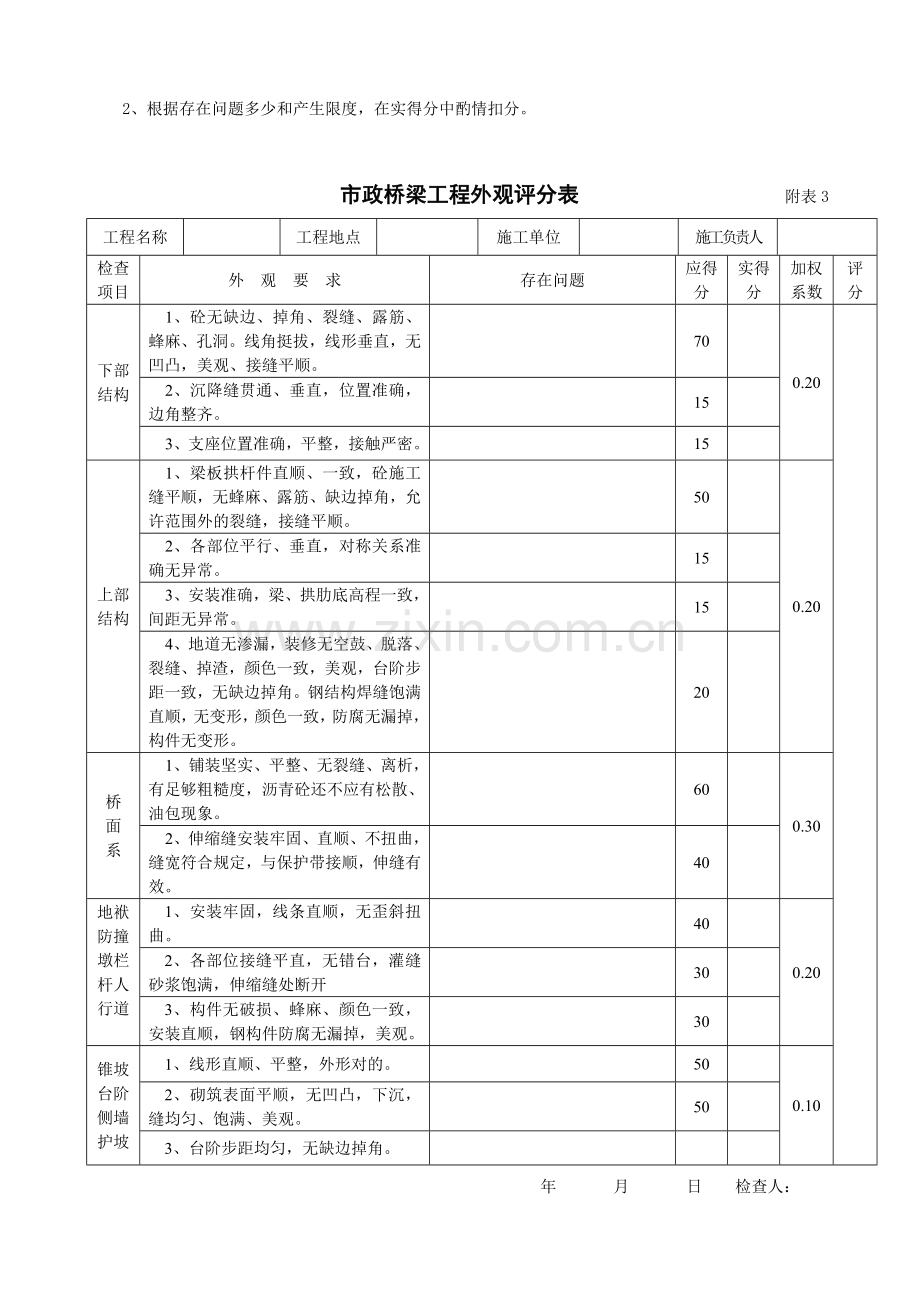

市政桥梁工程外观评分表 附表3
工程名称

工程地点

施工单位

施工负责人

检查项目
外 观 要 求
存在问题
应得分
实得
分
加权系数
评分
下部结构
1、砼无缺边、掉角、裂缝、露筋、蜂麻、孔洞。线角挺拔，线形垂直，无凹凸，美观、接缝平顺。

70

0.20

2、沉降缝贯通、垂直，位置准确，边角整齐。

15

3、支座位置准确，平整，接触严密。

15

上部结构
1、梁板拱杆件直顺、一致，砼施工缝平顺，无蜂麻、露筋、缺边掉角，允许范围外的裂缝，接缝平顺。

50

0.20
2、各部位平行、垂直，对称关系准确无异常。

15

3、安装准确，梁、拱肋底高程一致，间距无异常。

15

4、地道无渗漏，装修无空鼓、脱落、裂缝、掉渣，颜色一致，美观，台阶步距一致，无缺边掉角。钢结构焊缝饱满直顺，无变形，颜色一致，防腐无漏掉，构件无变形。

20

桥
面
系
1、铺装坚实、平整、无裂缝、离析，有足够粗糙度，沥青砼还不应有松散、油包现象。

60

0.30
2、伸缩缝安装牢固、直顺、不扭曲，缝宽符合规定，与保护带接顺，伸缝有效。

40

地袱防撞墩栏杆人行道

1、安装牢固，线条直顺，无歪斜扭曲。

40

0.20
2、各部位接缝平直，无错台，灌缝砂浆饱满，伸缩缝处断开

30

3、构件无破损、蜂麻、颜色一致，安装直顺，钢构件防腐无漏掉，美观。

30

锥坡台阶侧墙护坡
1、线形直顺、平整，外形对的。

50

0.10
2、砌筑表面平顺，无凹凸，下沉，缝均匀、饱满、美观。

50

3、台阶步距均匀，无缺边掉角。

年 月 日 检查人：
注： 1、上部构造如是钢结构或是地道桥、外观规定中4代1。
2、侧墙、锥坡、护坡、台阶中，有台阶者，1、2、3小项应得分为40、40、20。
3、依据存在问题多少、严重限度参照外观规定和应得分，酌情扣分。
4、无锥坡、台阶、侧墙、护坡时，地袱、防撞墩、栏杆、人行道项目加权系数为0.3。
市政排水工程外观评分表 附表2
工程名称

工程地点

施工单位

施工负责人

填土认证
（分层压实、含水量、密实情况）
认证单位

闭水认证

认证单位

检查项目
外 观 要 求
存 在 问 题
应得分
实得分
加权系数
评分
排管
1、管道平稳、直顺、无倒流水，缝宽均匀。

50

0.35

2、接口平直，止水装置准确。沫槽密实、饱满无裂缝、空鼓，不漏水。

30

3、构件质量符合规定。

20

检查井
1、井壁垂直，抹面压光无空鼓、裂缝。

0.35
2、流槽平顺，无倒流水，踏步牢固，位置对的，无垃圾。

3、井框、井盖完整无损，配套严密，安装平稳位置对的，高度符合规定。

回填土
1、分层填土，井边压实到位，填土到位，不带水回填。

0.3
2、管道顶，井周边无下沉迹象。

年 月 日 检查人：
注：1、某些项目是在施工过程中检查到的，应有足够数量。
2、根据存在问题多少和严重限度，参照外观规定和应得分
市政道路工程实测实量评估表 附表4-1（沥青）
工程名称

认证项目

应检点
合格点
认证单位
工程地点

面层压实度

施工单位

面层厚度

施工负责人

弯 沉

序号
实测项目
允许偏差（mm）
实 测 频 率
各实测点偏差值（mm）
应检
点数
合格点数
合格率
%
范围
点 数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
厚 度
+20，-5
每1Km
1，每工程≮3

2
平整度
5
20mm
路宽
＜9　
1

9～15
2

＞15
3

3
宽 度
-20
40m
1

4
中线高程
±20
20m
1

5
横 坡
±10且≯0.3%
20m
路宽
＜9　
2

9～15
4

＞15
6

6
井框差
5
每座
1

年 月 日 检查人：
市政道路工程实测实量评估表 附表4-2（附属）
工程名称

工程地点

施工单位

施工负责人

序号
实测项目
允许偏差（mm）
实 测 频 率
各实测点偏差值（mm）
应检
点数
合格点数
合格率%
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
侧缘石
直顺度
10
100m
1

2
相邻块高差
3
20 m
1

3
缝 宽
±3
20 m
1

4
侧石顶高程
±10
20 m
1

5
人行道
平整度
5
20 m
1

6
相邻块高差
3
20 m
1

7
横 坡
±0.3%
20 m
1

8
纵缝直顺
10
40 m
1

9
横缝直顺
10
20 m
1

10
井框与路面差
5
每座
1

年 月 日 检查人：
注：如有其他附属工程可依据行标增长实测项目。
市政桥梁工程实测实量评估表 附录5-1
工程名称

认证项目
应测点
合格点
合格率
认证单位
工程地点

桩高程

施工单位

桩强度

施工负责人

梁强度

铺装强度（压实度）

序号
实测项目
允许偏差（mm）
实 测 频 率
各实测点偏差值（mm）
应检
点数
合格点数
合格率
%
范围
点数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
△1
跨径
≥设计
每跨
3

△2
桥下净空
≥设计
每跨
3

3
砼筑墩台尺寸
长
+20，-10
每墩台
2

宽
±10
每墩台
2

4
砌筑墙面垂直度
0.5%H且不大于30
每墩台
1

5
砌筑墙面平整度
30
每墩台
2

6
砼墩台尺寸
长
±10
每墩台
2

宽
+10，-8
2

7
砼墙面垂直度
0.25%H且不大于25
每墩台
1

8
砼墙面平整度
5
每墩台
2

年 月 日 检查人：
市政桥梁工程实测实量评估表 附录5-2
序号
实测项目
允许偏差（mm）
实 测 频 率
各实测点偏差值（mm）
应检
点数
合格点数
合格率
%
范围
点数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
9
蜂 麻
≤1%
总面积
每墩台
1

10
砼墩柱尺寸
±5
每根
2

11
砼墩柱垂直度
0.25%H且≯25
每根
2

12
砼墩柱平整度
5
每根
2

13
蜂 麻
≤1%
每根
1

14
斜拉桥塔低比横轴线偏差
±10
每塔
2

15
塔断面尺寸
±20
每塔
4

16
塔身扭转偏移
±30
每塔
4

17
塔身垂直度
H/2500
每塔
4

18
塔 高
符合设计
每塔
1

19
塔锚固点高程
±10
每塔
5

20
孔道位置
±10
每塔
20%

21
钢索长度
L/500
±20
每塔
20%

L＞100m
±L/500
每种规格

年 月 日 检查人：
市政桥梁工程实测实量评估表 附录5-3
序号
实测项目
允许偏差（mm）
实 测 频 率
各实测点偏差值（mm）
应检
点数
合格点数
合格率
%
范围
点数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
22
锚杯孔眼直径
＞钢丝直径＜钢丝直径+0.1d
每塔
10%

23
锚头纵向裂纹宽度
0.1
每塔
10%

24
防护层厚度
δ＜7
±0.1
每种规格
20%

δ≥7
±1.5

25
锚具附近密封解决（目测）
符合设计
每种规格
20%

26
悬臂拼装轴线偏位
10
每段
段数20%
2

27
悬臂拼装锚具轴线与孔道轴线
5
查25%
1

28
悬臂拼装梁锚固点高程
±20
查20%
每锚固孔1点

29
悬臂拼装钢梁安装轴心偏位
10
每段
20%段
2

30
悬臂拼装梁底标高
±10
每段
20%段
4

31
砼梁板
尺寸
宽
5
每孔
2

高
5
2

长
±10
2

年 月 日 检查人：
市政桥梁工程实测实量评估表 附录5-4
序号
实测项目
允许偏差（mm）
实 测 频 率
各实测点偏差值（mm）
应检
点数
合格点数
合格率
%
范围
点数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
32
板梁侧向弯曲
L/1000≯10
每孔
2

33
板梁纵横线位置
10
2

34
拱桥拱座轴线
±10
每拱
2

35
拱座高程
±10
每拱
2

36
拱顶高程
+20，-10
每拱
1

37
L/4拱顶高程
+20，-10
每跨
2

38
拱桥外形尺寸
+10，-5
每跨
6

39
拱桥立柱或横墙垂直度
0.1%H
每跨
4

40
同跨各肋间距
±10
每跨
4

41
铺装中线高程
±10
每孔或每30m
1

42
铺装横坡
±10且≯0.3%
4

43
铺装宽度
±20
1

44
铺装平整度
5
4

45
桥头搭板与伸缩缝保护带板差
≤3
每条缝
1

46
水泥砼板差
3
30m或每孔
4

47
水泥砼纵缝直顺
5
40m
缝长
1

年 月 日 检查人：
市政桥梁工程实测实量评估表 附录5-5
序号
实测项目
允许偏差（mm）
实测频率
各实测点偏差值（mm）
应检
点数
合格点数
合格率
%
范围
点数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
48
水泥砼横缝直顺
5
30m
1

49
桥面变形缝直顺度
5
每缝
2

50
桥面变形缝桥平整度
5
每缝
2

51
桥面变形缝宽度
+5，-2
每缝
1

52
直 顺
地 袱
7
每跨
1

扶 手
5
1

53
垂直度
栏杆柱
3
每柱
2
查全数1/10

栏心柱
3
2

54
直顺度
隔离墩
5
每孔或40m
1

防撞墩
5

缘 石
10

55
相邻高差
隔离墩
3
每孔或20m
1

防撞墩
1

缘 石
1

年 月 日 检查人：
注：1、斜拉桥桩标高、塔柱、桩的砼强度、拉索拉力、冷墩填料强度是认证项目
2、计算合格率单元，序号1～2、3～5、6～13、14～20、21～25、26～30、31～33、34～35、36～40、41～48、49～51、52～55，然后再计平均合格率即为得分。
3、有水桥桥下净空可用梁底标高代替。
市政排水工程实测实量评估表 附表6
工程名称

工程地点

施工单位

施工负责人

认证项目
应测点
合格点
合格率
认证单位
认证项目
应测点
合格点
合格率
认证单位
管内底高程

填土压实度
胸腔

顶管中线位移

路槽0～800mm

路槽800～1500mm

排管中线位移

路槽～1500mm

序号
实 测 项 目
允许偏差（mm）
实测频率
各实测点偏差值（mm）
应检
点数
合格点数
合格率
%
范围
点数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
△管内底高程
D≤1000mm
±10
井内管口
2

D＞1000mm
±15
井内管口
2

2
相邻管
内底错口
D≤1000mm
3
两井间
3

D＞1000mm
5
两井间
3

3检
查井
井身
尺寸
长、宽
±20
每座
2

直径
±20
每座
2

4高程
井盖
路面
同道路
每座
1

非路面
±20
每座
1

井底
D≤1000mm
±10
每座
1

D＞1000mm
±15
每座
1

年 月 日 检查人：
注：D为管径，当D＜700mm时邻管错口不检查，沟渠实测实量表可依据行标按此表代替。
市政工程质量保证资料评分表 附表7
序号
检查内容
检 查 重 点
检 查 情 况
标准分
实得分
1
主体结构技术质量实验资料

1、道路各层密度（压实度）实验。2、回填土压实度。3、砼强度。4、预应力张拉。5、桩基质量规定齐全（含动载实验，无破损实验）。6、沥青砼含油量实验。

22

2
原材料实验，各种预制件质量资料，合格证明
1、水泥、钢材、砂、石、砖、石灰、石灰土中的土、沥青等原材料实验资料。2、计量设备校核资料。3、各种预制件合格证书及实验资料。4、重要外购件合格证。

22

3
工程总体质量综合实验资料
1、污水管道闭水实验，污水厂水满池实验。2、道路弯沉实验。3、桥梁静、动载实验等。4、热力管道压力实验。

12

4
隐蔽工程验收单
凡下道工序覆盖部分的重要项目都需要隐检手续。

12

5
工程质量评估单
工序、部位、单位工程质量评估资料。

12

6
质量事故解决
报告、解决结案及时，有市政质监站认可。

-(0-6)

7
施工组织设计技术交底
有质量目的、措施、贯彻情况，环保、文明施工安全、节约及专项方案设计，配比告知单、施工记录。

6

8
洽商记录竣工图
洽商、纪要、变量齐全，有编号，手续完备，审批完备、设计交底、施工交底齐备、竣工图清楚完整，与实际相符。

10

9
测量复核记录
控制点、基准线、水准点、复核记录，有放必复。

4

10
合 计
100

一、扣分原则：
1、第一项主体结构资料：按质量检查评估标准规定的检查内容和频率，同带“△”项目不合格，或漏检点数达成所有应检点数的1%扣3分，直到扣完，此项得分率局限性70%（15.4分），资料评分定为不合格。
2、第二项原材料实验及合格证，每缺一项或一项不合格视严重限度扣0.5～2分。合格证、质保单实验报告，原件可以复印，必须红、蓝印章方为有效（图章复印无效）。
3、第3～9项依资料完整、内容充实、手续完备等情况酌情打分。
二、凡发现质量保证资料有弄虚作假编造数据的情况，资料定为不合格。
年 月 日 检查人：
市政工程单位工程质量综合评分表
　　　　　　　　　　　　　　　　年 月 日　　　　　　　　　　　　　　　附表十

工程名称

工程地点

开工日期

竣工日期

工程造价

施工单位

施工负责人

工

程

初

验
1、资料评分
2、外观评分
3、实测评分
4、工程综合评分　
5、质量等级

备

注

监理单位（盖章）　总监理工程师：　　　　　　监理工程师：　　　　　日期：

工程外观和质量保证资料中发现的重要问题均应记入表中，必要时另加附页。
