主扇风机更换安全技术措施.doc

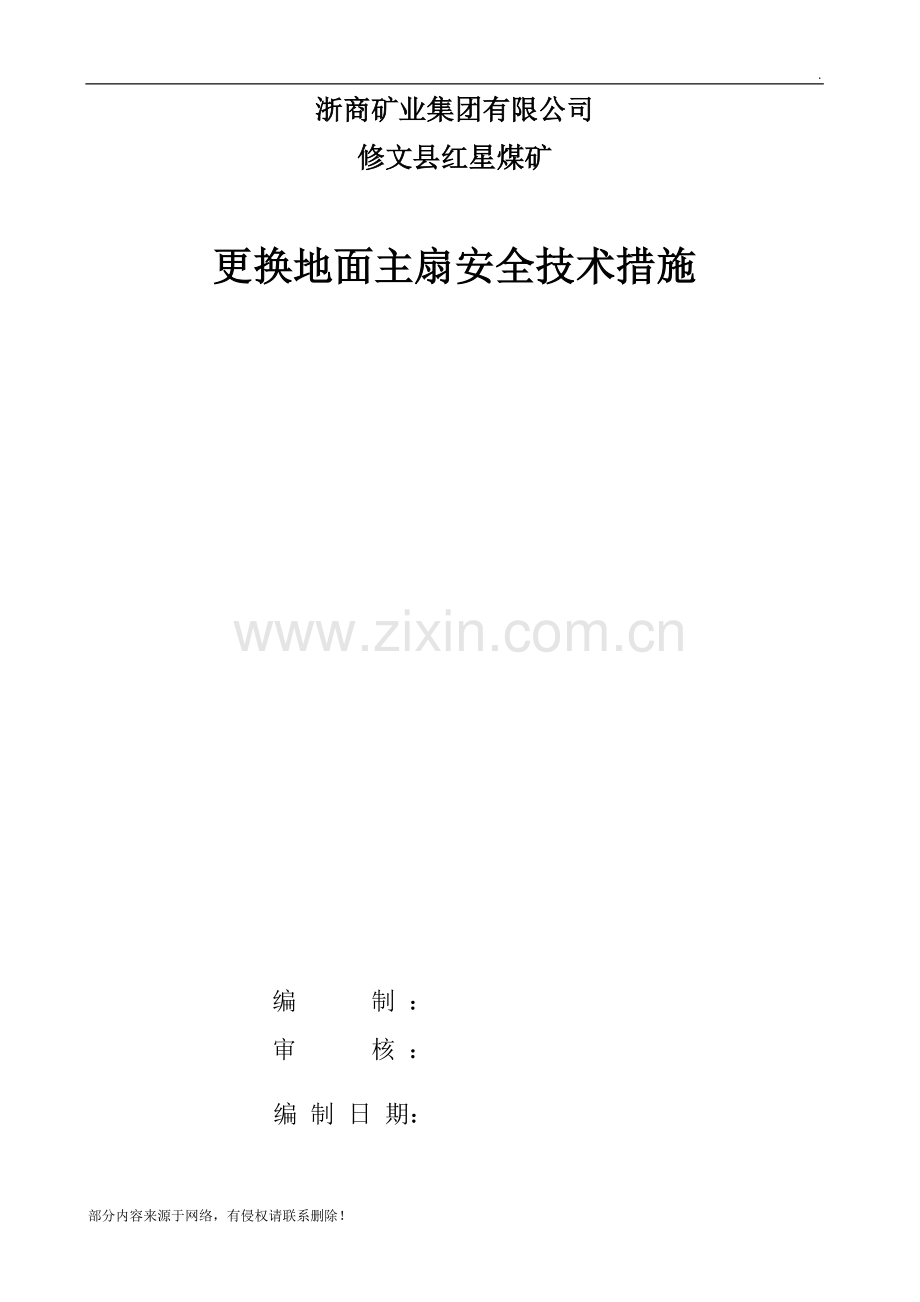

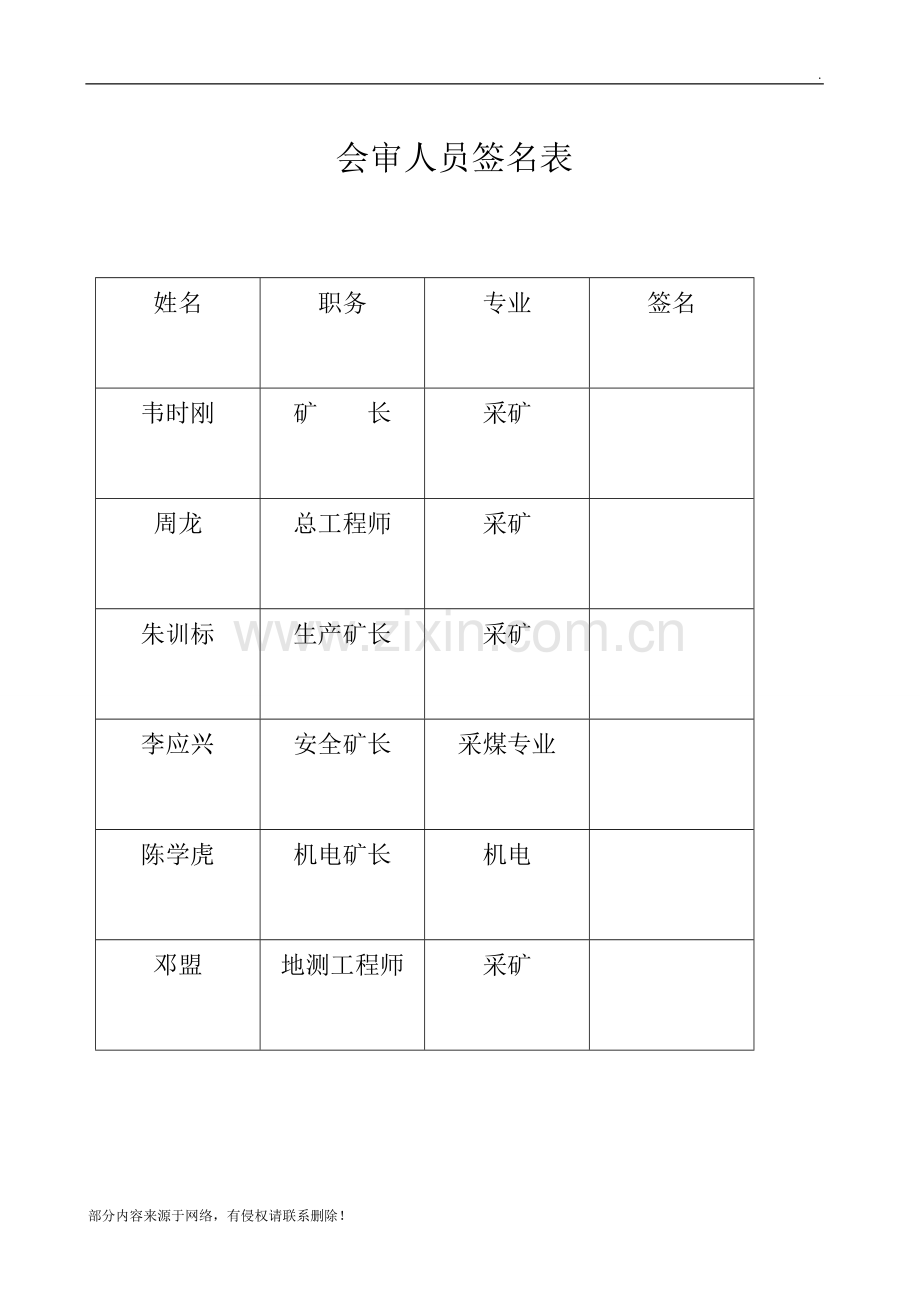

.浙商矿业集团有限公司修文县红星煤矿更换地面主扇安全技术措施编 制 ：审 核 ：编 制 日 期：会审人员签名表姓名职务专业签名韦时刚矿 长采矿周龙总工程师采矿朱训标生产矿长采矿李应兴安全矿长采煤专业陈学虎机电矿长机电邓盟地测工程师采矿更换地面主扇及主扇配电系统安全技术措施工程简介：我矿由于其他原因，于2015年7月停产，停产期间只需通风排水，故使用了两台型号为FBCZNO.16/255的风机，根据红星煤矿二采区开采设计方案该主扇风机已不能满足整个矿井生产所需风量的要求，决定将原通风机更换为: FBCDZ-6-NO 2132及配套的高压开关柜。为保证此工程的顺利施工确保安装质量，特编制本措施。 其主要技术参数如下：电机功率为132kW2 额定电压：380V额定频率：50 Hz（变频范围1050Hz）额定转速：960r/min 风 量： 24.378.1 m3/s负 压： 14263965Pa（标态下）更换通风机期间，计划采用一台运行，更换备用的作业方式。5、施工协调和责任分工（一）、成立更换风机指挥领导小组：组长：韦时刚副组长：周龙、陈学虎、李应兴组员：罗文卓、严静、陈辉銮、谭克学、厂家技术人员（二）、责任分工1、由领导小组组长韦时刚负责统一协调，副组长和厂家技术人员负责现场协调和技术支持。2、风机拆除、安装和风机电控等附件拆除、安装，由陈辉銮负责组织施工。3、周龙、李应兴负责更换风机期间的安全监督。五施工前准备1、提前组织有关部门、施工人员及厂家人员进行图纸会审。2、提前组织有关单位及人员查看图纸和现场，弄清原来机房施工设施、设备、供电线路等布置情况，交待好施工任务以及各分工范围。3、施工人员准备 本次施工两天内完成，计划投入施工人员 15名，其中电气焊工3名，电工3名，机修工 7名，瓦检工2名。4、风机到货后进行全面检查，对照图纸校核各种数据、配套的设备及零部件。5、提前通知风机厂家在更换风机之前到现场指导安装调试。6、提前安排好旧扇风机的存放场地并清理干净以备存放换下来的扇风机。7、将新扇风机和开关柜以及相应附件运至距施工现场最近且不妨碍施工处。8、提前对主扇风机有关供电线路及控制线路进行检查。9、提前联系好矿通风科、安全科相关人员。10、提前准备好主扇单风机运行期间应急预案。11、提前将原主扇供电线路及高压开关柜检查、维修一遍，确保供电可靠性。12、仔细核对新旧高压开关柜尺寸，变电所现场情况。13、提前按图纸将新高压开关柜运到风井变电所墙外，不影响旧高压开关柜向外运输，同时做好高压开关柜的防护和保护工作，防止磕碰。14、提前将新高压开关柜、电动机严格按照标准进行电气试验。15、提前将两台主扇风机到货后现场进行试装。六、施工程序总体原则是在保持矿井正常可靠通风的条件下，进行各工种协调平衡施工。（编号说明：顺风流方向右侧风机为1#，其所供电源为1回路电源；顺风流方向左侧风机为2#，其所供电源为2回路电源。）1、施工前由矿总工与供货方进行技术交流和确定施工程序，根据施工程序组织各施工队进入工作现场。2、先更换1#风机，2#风机保持正常运转。组织检修人员对2#风机及其电控进行检修，确保在更换1#风机时，2#风机能够正常运行。3、施工人员拆除1#风机主机，风机部件转出场地并入库保存。4、按照新风机设计基础图，安装1#新风机。5、完成1#新风机后，接通1回路电源，1#电控进行不带负荷空载调试。6、对1#新风机及其电控进行详细检查，确认无误， 1#新风机和2#老风机进行切换。矿井恢复正常通风。7、切换正常，对运转的1#新风机进行检查和参数测试，发现问题及时处理，1#新风机正常运转1小时后后，进行2#老风机的更换。8、2#风机的更换步骤同1#风机。七、技术质量标准（一）机械设备的安装 1、垫铁应尽量靠近基础螺栓，应垫稳、垫试。安装基础螺栓应垂直，不应碰及孔底及孔壁，螺栓的螺母与垫圈和垫圈与设备之间的接触应良好，螺栓拧紧后，螺栓应露出24个螺距。二次灌浆应捣固密试。 2、机体纵横向的水平不应超过0.2/10003、机体中心线与转子中心线重合度不得超过2mm4、机体位置偏差不得超过10mm5、机体标高偏差不得超过10mm6、一级风机和二级风机的叶片的安装角度一致，也可据现场通风参数及电机参数情况，两者可相差6度及以内（即若一二级风机叶片的安装角度为0/ 0，一二级风机叶片的安装角度也可调节为0/ -6或-6/ 0）。 （二）电气设备的安装1、高压开关柜的试验调整结果必须符合电气试验或出厂技术文件的规定。2、瓷件表面严禁有裂纹等缺陷。3、柜内母线配线应横平竖直、固定牢靠，整齐美观。4、成套高压开关柜安装应位置正确，固定牢靠，零部件完整，操作部分灵活，分合闸指示正确，闭锁装置整齐可靠。5、成套高压开关柜和低压配电电屏安装的允许偏差：（1）基础型钢顶部平直度和侧面平直度每米不得超过1mm，全长不得超过5mm。（2）柜盘安装每米平直度不得超过1.5mm。（3）柜盘安装相邻两盘得盘顶平直度不得超过2mm，成排盘顶部得平直度不得超过5mm。（4）柜盘安装的盘面平整度相邻两盘不得超过1mm，成排盘面不得超过5mm。（5）盘面接缝不得超过2mm。6、低压配电屏内绝缘元件的电阻必须大于20M ;瓷件或胶木绝缘件严禁有裂纹、破损等缺陷。7、整流装置的绝缘试验结果必须达到二次回路对地绝缘电阻不低于1M,在较潮湿的地方不宜低于0.5M。8、二次接线必须符合线路设计，号头牌齐全，标识正确，字迹工整、清晰、不脱色。（三）试运转1、 试运转前的准备 1) 测电机绕组冷态绝缘电阻，其最低绝缘电阻大于等于50M。如果绝缘电阻高于以上值，则可以运转；如果绝缘电阻低于以上值，则需要接通电机的防潮加热器，对电机绕组进行加热干燥至绝缘电阻达到以上要求； 2) 检查电机转向是否正确； 3）检查风筒内外, 不应有杂物,尤其在风筒内必须彻底清理干净; 4）手动盘车, 应平稳轻快, 无卡死、摩擦现象; 2、试运转应符合下列要求:1) 起动时, 各部位无异常现象, 否则应立即停车;2) 叶片安装角调整后, 电动机电流应不超过额定电流;3) 起动后, 轴承温升稳定后试运转时间不少于半小时, 配套电动机滚动轴承的正常工作温度不得高于70，最高温度不得超过95，轴承温升不得超过60K。定子的正常工作温度最高不得超过130，温升不得超过90K。3、 试运转时应做好的定期检查和记录:1) 电动机电流，电压;2) 每隔半小时到1 小时观察电机轴承和定子绕组温度, 一般运行两小时温度基本稳定;3) 环境温度;4) 运转声音是否正常，有无摩擦现象和其它异常声音；5) 检查联接螺栓有无松动；6) 检查仪表和电气设备的使用状况，有无损坏或失灵；7) 测量风机风量、风压等参数。4、 通风机可在冷态下连续起动两次, 两次起动之间应自然停机，热态下只允许起动一次, 如果还需起动, 等电机冷却后方可起动。一般情况下，起动时,可先起动二级风机（二级风机较一级风机起动电流小）, 后起动一级风机（也可两台电机同时启动）。5、试运转完毕, 应对通风机进行全面检查, 无误后即可投入正式运行。通风机在使用过程中, 应备有运行记录, 系统地记录风机运行情况。内容包括:1) 通风机启动和停机时间、停机原因;2) 环境温度、湿度和大气压力;3) 电动机工作电压、电流、各轴承温度及电机绕组温度;4) 通风机风量、静压;5) 轴承加换润滑脂的时间、数量和牌号;6) 定期检查中发现的异常问题及故障排除情况。6、 当需要反风时, 应先切断电源, 松开制动手轮的锁紧螺栓, 按制动装置使用说明书的要求对风机进行制动，待叶轮停止转动后, 方可进行反转, 否则易损坏电器设备。通风机反风方式为电机直接反转反风。7、试运转时必须由我矿相关人员到场，对风流进行测试。试运转时间为48小时，试运转无异常后方可直接投入正常运行，观察并记录好各参数和各参数整定的情况。六、安全技术措施（一）机电施工安全技术措施1）机电拆除、安装安全技术措施1、所有施工人员在施工前，必须认真学习通风机设计要求和本措施，相关专业人员必须熟悉安装图纸和电控线路安装要求等技术文件。 2、施工人员进入工作场所，配备安全帽、手套等相应的劳动保护用品。 3、所有参加人员必须听从现场负责人的统一指挥，保证施工安全。 4、起吊设备，要先根据设备自重选用合适的起吊工具，确保起吊工具的安全系数不小于6，详细检查起吊工具有无损伤或破损，确认完好可靠，方可开始施工。 5、拆除老风机时，按照风机扩散塔消声器扩压筒二级风机一级风机连接筒逐级拆除，蝶阀保留。安装新风机时按照变节蝶阀连接筒一级风机二级风机扩压筒消声器扩散塔的顺序逐级安装风机。6、起吊部件时，要先试吊，确认各起吊连接安全可靠，保证起吊重物的平衡，不得向一侧倾斜，以防起吊物歪斜出现人员碰伤事故。 7、起吊风机时，施工地点5米范围内严禁无关人员进入，防止风机部件突然掉落或翻滚伤人。配合机械施工作业人员，不准在机械回转半径内从事作业。 8、风机部件放置在地面，应有可靠的固定措施，防止滑动或滚动。拆除的风机部件用车辆外运时，应捆扎、固定牢固，防止在运输途中出现跌落等运输事故。 9、施工人员登高作业时，要配备保险带，谨防高空跌落；抬运重物时，一定要用力一致，禁止出现碰伤手脚事故。 10、拆除、安装电气开关，施工负责人要统一指挥，按照施工程序和步骤施工，严格执行停送电制度和工作票制度。11、更换风机前，先详细检查新风机各部件的完好情况，确定各密封件、连接件的数量和质量，组织检查风机安装基础，核实各部要求尺寸是否与设计相符，发现问题及时解决，以利于后续安装工作顺利进行。12、风机对接时，眼孔找正要用改锥，不得用手。13、起吊风机设备时，现场施工负责人要制定专人负责与吊车司机联系，联系信号要清晰可靠，信号不清，不得动车，防止因联系不清，出现误操作、误动作等事故。14、换风机后及时恢复各种保护装置，包括轴温传感器，负压传感器等监控设备。15、更换完主风机后，必须组织人员进行检查验收，进行试运行，发现声音不正常以及其他故障时，及时停机，查明原因处理。 16、需要停止主风机运行以及恢复通风时必须报告调度室，由矿调度室统一协调停风。 （二）停送电措施电气工程施工完毕后,必须进行电气试验，电气试验合格后方可达到送电条件。1.送电前必须摇测需送电的电气回路（电缆，线路及开关柜等）的绝缘电阻, 需送电的电气回路的绝缘电阻必须符合规程要求，方可送电。 2.检查需送电的电气设备不得有金属杂物。3.需送电的开关，断路器必须处于断开位置，挂的接地线是否拆除。4.严格执行谁停电，谁送电的操作规程。5.严格执行工作票，操作票，停电牌的操作制度。6.通讯设施要齐全，畅通。7.各岗位操作人员必须持证上岗，操作时必须穿绝缘鞋，带绝缘手套，否则不得上岗。8.各岗位工作人员严禁班中，班前喝酒。9.各岗位工作人员必须服从统一指挥，统一调度。10.各岗位操作人员在执行操作时，必须设一人操作，一人监护，必须对所执行的操作指令复咏一遍，确保无误后，方可执行操作。11.停送电操作程序：停电操作时，必须按断路器，负荷侧刀闸，母线侧刀闸顺序依次操作，送电操作程序与此相反。严禁带负荷拉刀闸。12.检修电气设备时必须采取如下措施：电气设备检修时，必须切断电源，验电，放电,挂接地线，并设停电牌，严禁带电作业，并由两个专职操作人员操作，其中一个操作，一个监护。（三）、矿井通风安全技术措施为防止在更换过程中及矿井风量调整期间通风、瓦斯、煤层事故的发生，特制定以下措施：1、更换主扇前，通防科需要查看新主扇资料，掌握该风机的特性曲线，根据通风机特性曲线估算通风机运转时可能达到的排风量。2、根据现在各巷道的风量，初步估计现有巷道可能达到的风量，并做好风量调整计划，并备齐风量调整过程中需要的材料。3、更换期间，由于扇风机处于单机运行状态，必须做好单机运行的安全保障工作，防止在运行中出现意外故障，造成无计划停风。5、检查防爆门及其他设施的完好情况， 发现问题及时汇报处理。6、单机运行期间，风机房、地面配电室必须24小时有专人值班，严禁脱岗，值班人员必须每半小时巡回检查一次，观察各仪表指示是否正常。一旦发生意外故障或无计划停风状态，立即联系调度室，通知井下所有人员撤出地面，撤退过程严格按照以下避灾路线进行：避灾路线 二采区轨道下山（回风下山）水平联络巷一采区轨道下山（运输下山）主副斜井地面；7、作业过程中严格按照计划程序进行，作业人员必须听从指挥，认真操作。8、新的主扇试运转前必须通知调度室，并联系井下所有地点断电撤人，撤至安全地点。直至新的主扇稳定运转时间不得小于60分钟后，得到调度室、通防科、机电部门的允许后，新的通风机方可正式投入运行。9、新主扇投入运行后，通防科安排人员，做好井下风量调整工作，及时对矿井风量进行测定调整，调整风量时，井下任何地点不得作业。10、矿井风量测定期间，必须经过多次反复测定、反复调整，调整调查次数不得少于4次，必须做到合理分配风量。调整期间应注意以下问题：1）、密切注意各工作面有害气体的变化情况，发现异常及时汇报并采取措施进行处理。2）、密切注意各密闭的有害气体浓度。11、及时做好风量调整过程中的所有记录，确保数据准确，不得虚报瞒报，直至调整到各用风地点风量适宜为止。（四）、其他安全措施1、安装地点20m内严禁烟火。2、安装人员应相互照应，防止压伤、挤伤等事故发生。3、瓦斯检查员每隔一小时测量施工地点靠近风硐的瓦斯，严禁瓦斯超限作业。4、保证运行的风机附属设施不漏风，稳定矿井风量。5、在旧通风机拆除新通风机安装过程中，需烧焊时，必须提前向总工程师报告，编制措施，经审批后，才可进行烧焊作业。部分内容来源于网络，有侵权请联系删除！
