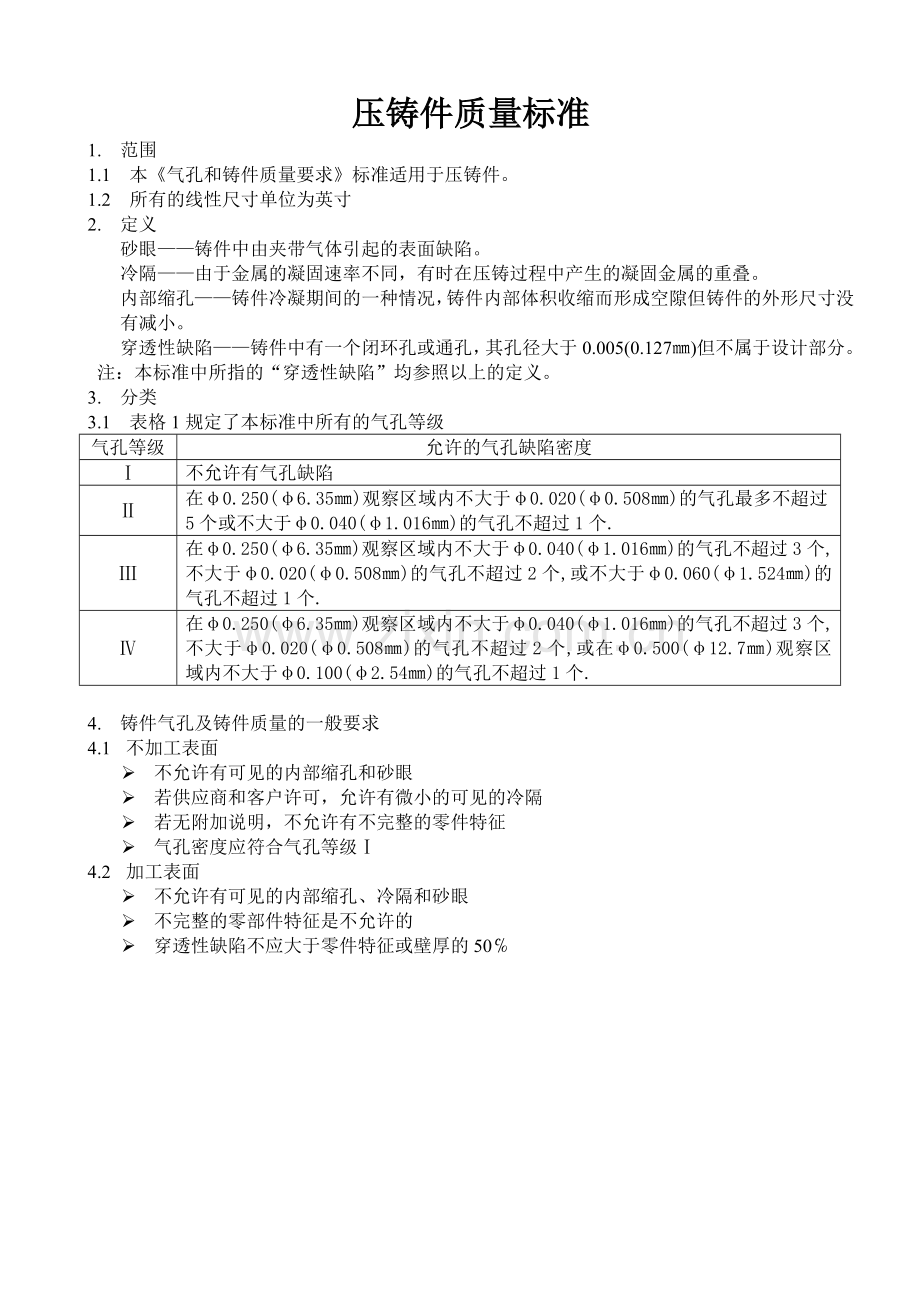

ASTME505中文版.doc

压铸件质量标准
1. 范围
1.1 本《气孔和铸件质量要求》标准适用于压铸件。
1.2 所有的线性尺寸单位为英寸
2. 定义
砂眼——铸件中由夹带气体引起的表面缺陷。
冷隔——由于金属的凝固速率不同，有时在压铸过程中产生的凝固金属的重叠。
内部缩孔——铸件冷凝期间的一种情况，铸件内部体积收缩而形成空隙但铸件的外形尺寸没有减小。
穿透性缺陷——铸件中有一个闭环孔或通孔，其孔径大于0.005(0.127㎜)但不属于设计部分。
注：本标准中所指的“穿透性缺陷”均参照以上的定义。
3. 分类
3.1 表格1规定了本标准中所有的气孔等级
气孔等级
允许的气孔缺陷密度
Ⅰ
不允许有气孔缺陷
Ⅱ
在φ0.250(φ6.35㎜)观察区域内不大于φ0.020(φ0.508㎜)的气孔最多不超过5个或不大于φ0.040(φ1.016㎜)的气孔不超过1个.
Ⅲ
在φ0.250(φ6.35㎜)观察区域内不大于φ0.040(φ1.016㎜)的气孔不超过3个,不大于φ0.020(φ0.508㎜)的气孔不超过2个,或不大于φ0.060(φ1.524㎜)的气孔不超过1个.
Ⅳ
在φ0.250(φ6.35㎜)观察区域内不大于φ0.040(φ1.016㎜)的气孔不超过3个,不大于φ0.020(φ0.508㎜)的气孔不超过2个,或在φ0.500(φ12.7㎜)观察区域内不大于φ0.100(φ2.54㎜)的气孔不超过1个.

4. 铸件气孔及铸件质量的一般要求
4.1 不加工表面
Ø 不允许有可见的内部缩孔和砂眼
Ø 若供应商和客户许可，允许有微小的可见的冷隔
Ø 若无附加说明，不允许有不完整的零件特征
Ø 气孔密度应符合气孔等级Ⅰ
4.2 加工表面
Ø 不允许有可见的内部缩孔、冷隔和砂眼
Ø 不完整的零部件特征是不允许的
Ø 穿透性缺陷不应大于零件特征或壁厚的50℅
