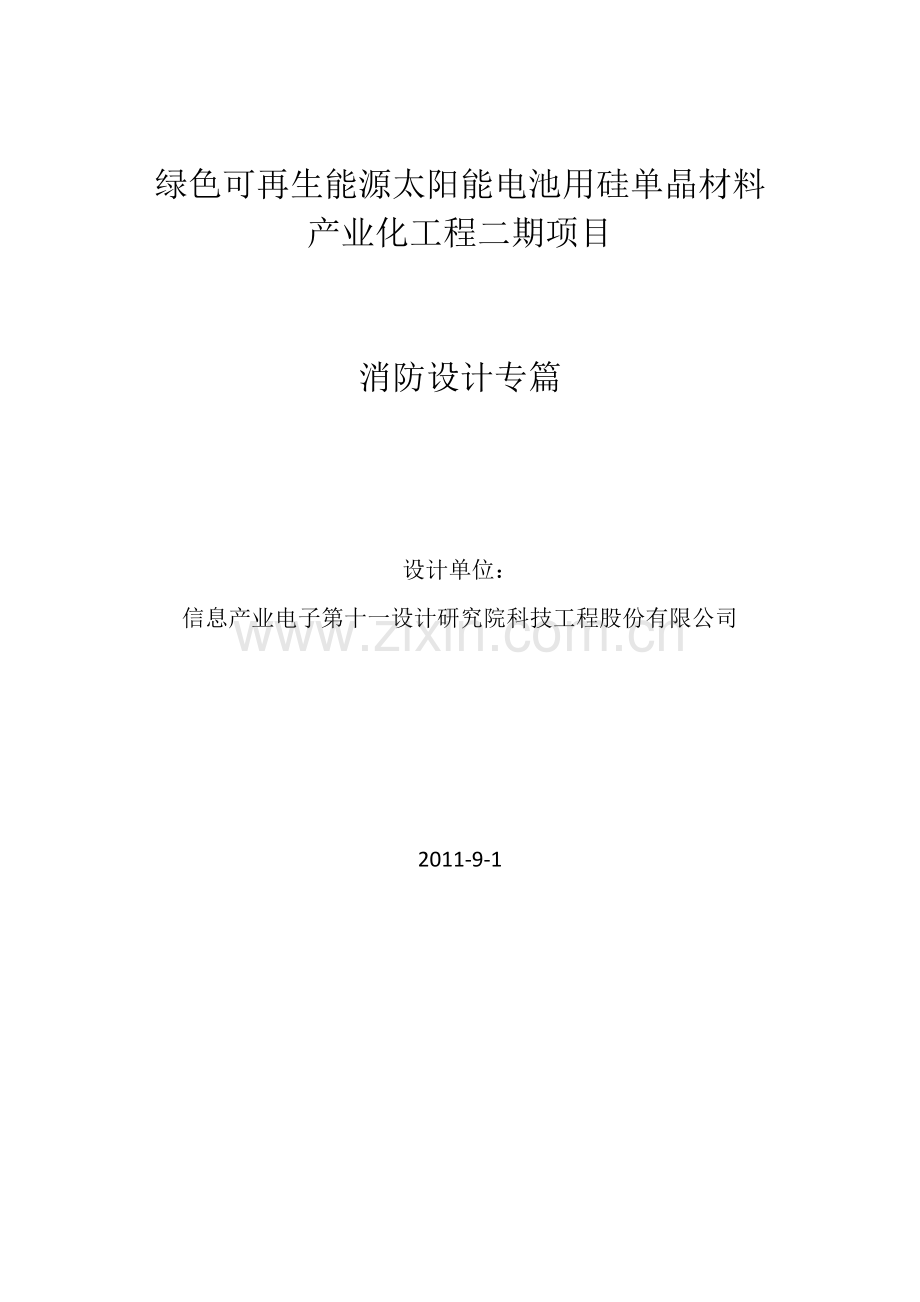

绿色可再生能源太阳能电池用硅单晶材料产业化工程二期项目消防设计专篇.doc

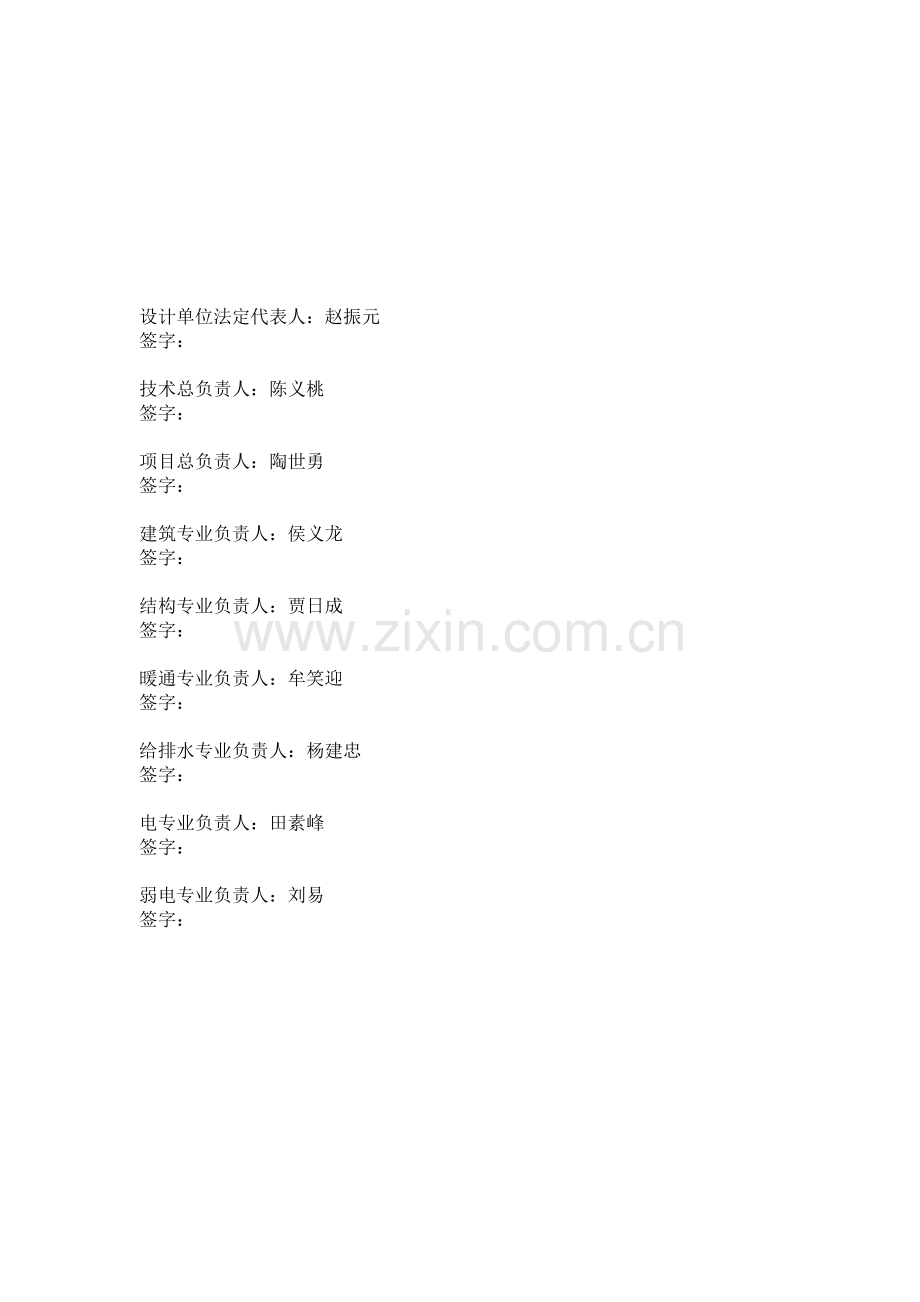

绿色可再生能源太阳能电池用硅单晶材料产业化工程二期项目消防设计专篇设计单位：信息产业电子第十一设计研究院科技工程股份有限公司2011-9-1设计单位法定代表人：赵振元签字：技术总负责人：陈义桃签字：项目总负责人：陶世勇签字：建筑专业负责人：侯义龙签字：结构专业负责人：贾日成签字：暖通专业负责人：牟笑迎签字：给排水专业负责人：杨建忠签字：电专业负责人：田素峰签字：弱电专业负责人：刘易签字：一、 工程设计依据1.GB 50016-2006建筑设计防火规范（2006年版） 2.GB 50140-2005建筑灭火器配置设计规范 3.GB 50084-2001（2005年版）自动喷水灭火系统设计规范 4.GB 50116-98火灾自动报警系统设计规范(1998版) 5.GB 50019-2003采暖通风与空气调剂设计规范(2004版)二、建设规模和设计范围。绿色可再生能源太阳能电池用硅单晶材料产业化工程二期项目位于开发区世纪十八路以北和桥十路以东，交通便利。本项目用地总面积为161112.92平方米，新建总建筑面积82425.37平方米。原有已建总建筑面积为35830.73平方米。8号建筑-2号生产厂房各专业设计说明一、 建筑建 筑 设 计 说 明 1 设计依据： 1.1 呼和浩特国土局提供的宗地红线图 1.2 工艺，结构，给排水，通风空调，气体动力，电气，通信信息等专业对建筑的要求。 1.3 国家及内蒙古自治区现行的有关设计规范，标准及规程和规定。 2 工程概况： 2.1 绿色可再生能源太阳能电池用硅单晶材料产业化工程二期项目位于开发区世纪十八路以北和桥十路以东，交通便利。本项目用地总面积为161112.92平方米，新建总建筑面积82425.37平方米。原有已建总建筑面积为35830.73平方米。全厂经济指标详总平面图。2.2 其中2号生产厂房合理使用年限为50年，抗震设防烈度为八度。本工程屋面防水等级为级。建筑类别为多层工业建筑。建筑占地面积为25700.99平方米，建筑面积为50761.50平方米。火灾危险类别为丁类。建筑耐火等级为二级。结构类型为钢筋混凝土框架结构。建筑高度为19.8米。 3 设计标高： 设计标高0.00相当于绝对标高1051.60 米（呼和浩特市高程系）。 4 墙体： 本工程的建筑采用以下墙体材料： 4.1 办公区金属外挂幕墙系统 金属夹芯板外墙系统，包括金属夹芯板和钢支撑系统，组合厚为260mm，采用50厚岩棉芯板夹芯板，其导热系数0.028w045w/m.k。芯材应符合GB/T11835-1998的规定， 供应商需要确保墙体在稳固，密闭，保温，防水及防火等方面达到国家规范要求。保证在正常使用环境下，15年内产品表面不发生龟裂，粉化或者脱落。并保证在正常使用环境中，至少20年内产品不因锈蚀而渗漏。外墙板必须具备国家风压实验室的实验报告，并且出具原厂出厂合格证，钢板材料的材质证明。所有配件必须和围护系统相当。墙板的支撑系统（包括檩条，抗风柱）的跨度，间距，规格等必须由专业供应商负责设计和计算， 满足国家有关规定。 外墙燃烧性能和耐火时限，根据建筑设计防火规范GB 50016-2006第3.2.5条规定。金属外板基板为镀铝锌板，表面涂层为硅改聚脂涂层.寿命参考值为15年到20年。钢支撑系统的表明涂层为镀锌 4.2 砌体材料： 本工程中使用的砌体材料主要为： 4.2.1 200厚空心混凝土砌块，耐火极限为2.25小时。 4.2.2 300厚空心混凝土砌块，耐火极限为4小时。 4.2.3 150厚空心混凝土砌块,耐火极限为2小时。 4.2.4 300厚实心混凝土砌块,耐火极限为4小时。 砌体材料设计要求及构造须满足SJG13-2004非承重砌块墙设计规范。 4.3 轻钢龙骨石膏板内墙系统 轻钢龙骨石膏板内墙的耐火时限必须满足图纸中对墙体耐火时限的要求，同时墙体的隔声满足建筑隔声测量规范化GBJ75-84和其他有关的有求。 图中隔墙定位未注明者位于轴线上，墙体定位尺寸除注明外均指墙厚中心。 4.4 玻璃幕墙和玻璃外窗系统 采用8mm钢化玻璃+12mm空气隔热层+8mm钢化玻璃的双层玻璃系统，所选用的框料和预埋件方式由专业公司设计深化。 4.5 蒸压轻质砂加气混凝土板（AAC）墙，厚度大于125mm,技术规格及构造满足06CG01及06CJ05。5 防火门，防火卷帘等需由工程所在地主管部门注册认可的厂家制作和安装，并由厂家提供相应的合格证，所有预埋件由厂家出。 6 电梯6.1 本工程设置五台货梯，为牵引式，每台荷载为3000kg，速度为0.5m/s，轿箱尺寸为2700mm深，2200mm宽，开门尺寸为1800mm宽2200mm高，为2站2停或3站3停。6.2 本工程设置两台客梯，为牵引式，荷载为1000kg，速度为1m/s，轿箱尺寸为1600mm深，1400mm宽，开门尺寸为980mm宽2215mm高，为2站2停或3站3停。7 防雷7.1 本工程屋面防雷结合女儿墙顶设置，玻璃幕墙，各种屋面构架顶部设避雷。具体做法详电气专业图纸。7.2 根据中国气象局令第11号文规定，本工程防雷装置应经过设计审核和竣工验收。8 节能设计8.1 办公楼按照国家规定进行节能设计，详暖通专业设计。9 消防设计9.1 设计依据：内蒙古呼和浩特市消防局下发的建设工程消防设计审核意见书建筑设计防火规范GB50016-2006洁净厂房设计规范GB50073-20019.2 工程概述： 详第二节10.3 总图防火设计：10.3.1 本工程周围建筑情况和功能性质如下： 场地南面为世纪十八路，场地西面为桥十路（未建），北面为其他已建厂房，东面为预留地，西面为已建一期厂房。场地为一类工业用地，主要为多晶硅生产厂房和配套建筑。10.3.2 防火间距：生产厂区和办公区结合在一起，用一道防火墙进行分隔，其中生产厂房的火灾危险等级为丁类，建筑耐火级别为二级。 二期生产厂房距离原有一期厂房23.09米。距离铸锭炉及坩锅生产车间（丁类）27.80米，距离废水处理站27.80米，厂区各生产厂房之间留有足够的安全距离，均满足建筑防火规范的间距要求。 10.3.3 新建厂房的四周设置了环形的消防通道，车道宽度大于4m，最大坡度不大于10%，消防车道转弯半径为8m，消防车道路路基荷载满足通过30T消防车的通过要求。10.3.4 穿过室外管桥底部的消防车道的净空大于等于5m。13.4 防火分区的设置：13.4.1 防火分区一：新建厂房办公区一层厨房及餐厅 为一个独立的防火分区。面积为1182平方米。13.4.2 防火分区二：新建厂房办公区一层中心局部，二层全部与三层局部，为一个防火分区，面积为3785平方米。13.4.3 防火分区三：新建厂房办公区一层工人休息区，为一个防火分区，面积为441平方米。13.4.4 防火分区四：新建厂房生产区和办公楼三楼合并为一个防火分区，面积为45354平方米。二、 电气一、设计依据1.国家和地方有关规范和规定。2.本设计其他相关专业所提各种用电要求。二、 建筑概况本工程为内蒙中环二期扩建两层丁类和四层丙类厂房，耐火等级为二级，建筑结构型式为钢筋混凝土框架结构。三、 设计说明1. 本设计范围电压等级三相0.4KV，电源由厂房内二层变电所0.4KV低压柜引至各动力设备，动力电采用双电源互为备用，对应急设备有保安电源和UPS及发电机作为后备保护，消防排烟设备采用末端ATS双电源切换，保证一路故障，另外一路自动投切。2. 本工程低压配电系统采用TN-S系统，电源进户PE线重复接地，保护接地、工作接地及防雷接地采用联合接地，要求联合接地系统电阻不大于1欧姆。3. 洁净厂房照度要求：500600Lx。4. 电缆桥架敷设长度超过30m应留有不少于20mm的伸缩缝，桥架间采用6平方毫米的接地线作为跨接线(热镀锌桥架可以考虑不使用跨接线)，桥架二端与接地排可靠连接；出桥架引至用电设备时需穿钢管保护，钢管需与桥架应采用跨接线可靠相连。5. 本建筑物属第三类防雷建筑物，避雷带采用25x4热镀锌扁钢，避雷带支持件高度为150，沿女儿墙支持件水平距离为1m，转弯处为0.5m。屋面避雷网格采用25x4热镀锌扁钢，沿屋面明敷并在屋面组成不大于24mX16m的网格，与屋面周围避雷带连接。屋面支持件水平距离不大于2m，利用建筑物基础承台及桩基钢筋作接地极，结构地坪主梁内二根不小于16（或四根10）主钢筋及95平方毫米的铜线网作为接地线。引下线采用由上至柱内两根不小于16的主钢筋，引下线上端和屋面避雷带采用焊接（放热焊接法）连通，下端与接地线采用焊接（放热焊接法）连通。从而构成工作接地、保护接地及防雷接地联合接地体，要求联合接地系统电阻不大于1欧姆。引下线焊接连通并设置电阻检测井，详见国标图集03D501-4/P64。另外，为防止雷电波侵入，所有出入建筑物的电缆金属外皮、钢管均应与接地线连接。6. 水平安装电缆桥架采用门式悬吊支架架空安装，支架水平间距一般为不大于1.5米。桥架宽度大于等于1000mm时用12镀锌圆钢作吊杆，底部托架为镀锌C型钢；桥架宽度小于1000mm时，用10镀锌圆钢作吊杆，L150x50x5镀锌托架。垂直安装电缆桥架，支架安装方式详见国标04D701-3P8，支架垂直安装间距为1.5米，垂直安装电缆桥架应加盖板保护。7. 明装配电箱引入引出线路,需采用垂直敷设的电缆桥架(带盖板)或金属配线槽敷设至就近的水平电缆桥架或吊顶内，桥架或金属线槽的表面颜色应与配电箱面板颜色统一(热镀线槽除外)。8. 并排安装的照明配电箱其外形尺寸及颜色均需相同。9. 电气设备的一般安装高度（底边距地尺寸）: 1) 挂墙式配电箱、挂墙式双路电源切换箱1.4m2) 低压断路器、手动起动器、控制按钮、照明开关、烘手器、插座箱1.4m3) 一般插座0.3m4) 卫生间、茶水间采用防水型插座1.4m10. 灯具安装高度（底边距地尺寸）:1) 吸顶灯，吸顶安装2) 有吊顶处，嵌入吊顶安装；3) 出口指示灯，下沿离门洞正上方0.1米明装；疏散指示灯，距地0.3米明装或距吊顶0.5米明装。4) 其他详见平面图。11. 设计中采用的电缆、导线说明：1) 一般电力、照明干线及支干线均采用YJV-0.6/1.0 交联铜芯电力电缆；消防负荷电力、应急疏散照明干线及支干线均采用ZR-YJV-0.6/1.0 阻燃交联铜芯电力电缆。2) 一般照明支线由照明配电箱至第一个灯之间均采用YJV-0.6/1.0-3x2.5电缆，灯与灯之间采用BV-2.5导线，跷板开关至照明灯之间采用BV-2.5导线穿阻燃PVC-U电工导线管敷设。3) 除注明外，一般插座回路由插座配电箱至第一个插座之间均采用YJV-0.6/1.0-3x2.5电缆，插座之间采用BV-3x2.5导线穿阻燃PVC-U电工导线管暗敷(生产区明装线槽内敷设)。4) 电力、照明平面图中，已标注导线截面的配电线路经T接或链式连接后不再标注的，其截面与前一级相同。12. 照明设计中所有金属外壳的照明灯具在订货时均需配带接地端子，同时要求其功率因数COS0.9。13. 配电箱接线图中，63A及以上自动开关采用塑壳断路器，分断能力不低于35kA； 50A及以下自动开关采用微型断路器。带漏电保护的微型断路器剩余动作电流为30mA。电动机回路自动开关为D特性，其它为C特性。排14. 暗敷照明穿线管采用PVC-U敷设, 吊顶内及沿墙体明敷照明配管应采用金属管或金属线槽,并应可靠接地。15. 消防用配电暗敷穿线管应埋于不小于30mm深不燃体结构内 , 明敷时应穿金属管或封闭式线槽并做防火处理. 电缆应采用阻燃或耐火型电缆。三、 弱电1 设计依据 1.1 国家及地方有关部门制定的有关规范、规定，主要有： GB 50016-2006 建筑设计防火规范 GB 50116-98 火灾自动报警系统设计规范 GB 50073-2001 洁净厂房设计规范1.2 施工参考图集 ：火灾报警及消防控制智能建筑弱电工程设计施工图集智能建筑弱电工程设计施工图集04X50197X700(上)火灾自动报警系统施工及验收规范97X700(下) 本说明为本次设计火灾报警及气体报警设计总说明。为针对本子项工程的设计意图及施工安装要求的重点表达，有关各系统结构及施工安装的一般要求需参照现行有效的相关标准规范、发包文件及实际使用设备的具体技术要求。 本设计中各系统设备厂商确定后，应根据相关设备资料由有资质的设备厂商或承包商根据自身产品的特点进行适应性修改，同时应保证各项设计功能和指标满足原设计图纸要求及国家相关设计和施工规范（规定）要求。 2 火灾报警及联动控制 2.1 本火警工程包括8号建筑，依据火灾自动报警系统设计规范（GB 50116-98）洁净厂房设计规范（GB50073-2001）要求设置火灾自动报警系统。本次火灾报警系统保护对象等级为二级，采用集中报警系统。火灾报警系统采用回路二总线结构形式，每个火警总线上各火警设备采取并联连接方式，火灾报警及联动控制柜设置在建筑消防值班室内，8号建筑报警信号引入1号全厂消防报警系统里。火警系统设备供电除电气专业提供消防主电源箱外，还应自带直流备用电源，设备供电应直接接线，不得使用插头。 2.2 火警专用通讯系统采用在手动报警按钮及消火栓启泵按钮上设电话插孔、与消防控制相关的设备机房设对讲电话分机的配置方式，消防电话主机设在8号建筑消防值班室内。 2.3 点型探测器应吸顶安装，安装位置在吊顶上如与其它设备或设施有冲突，可作适当偏移，但距空调送风口的水平距离不应小于1.5m，距多孔送风口的水平距离不应小于0.5m。无吊顶房间或吊顶内安装时，(1)探测器至墙壁、梁边的水平距离不应小于0.5m，(2)探测器周围0.5m内，不应有遮挡物，(3)探测器的安装还应根据结构的梁和相关规范结合进行施工。 2.4 接入本系统的水、暖通、电等其它专业的设备其准确位置见相关专业图纸或现场确认。 2.5 本系统联动控制分自动、手动两种方式，可在消防值班室切换。采用自动方式时，必须预先设置火灾确认的时间和方式。 2.6 8号建筑消防值班室内各设备接地保护采用等电位接地端子箱连接，接地端子箱干线由电气专业从该建筑总等电位接端子箱引来，详见电照专业图纸。接地电阻不大于1欧姆，机房设备接地采用单点接地与等电位接地端子箱连接。 2.7 本系统各设备安装的其它要求见图例及其说明。 2.8 消防联动控制程序要求为： (1)火灾时，火警系统启动声光报警器及火灾应急广播进行人员疏散。 (2)暖通消防系统： A,70防火阀熔断关闭时接受其反馈信号，同时关闭相应空调风机。 B，火灾时，开启着火区域及相关区域的排烟口、排烟风机，并接收其反馈信号。当排烟防火阀在280动作时，接收其反馈信号，关闭相应排烟风机。 C，排烟风机除采用火警总线编码模块控制外，消防值班室的火警联动控制柜还应手动直接启、停控制。 (3)水消防系统 A, 消火栓按钮报警信号显示位置并控制启动消火栓泵； B, 消防水池的水位信号在消防值班室有显示，并且高、低水位时作报警显示； C, 消火栓泵除了采用火警总线编码模块控制外，消防值班室还可手动直接启、停控制消火栓泵，并显示消火栓泵的工作状态及故障报警； (4)火灾确认后，控制切断着火区域及相关区域所有非消防电源。各相关设备动作及状态信号返回消防值班室的火灾报警及联动控制器并显示。 (5)确认火灾后，火警主机输出信号给门禁主机可控制门禁解锁，方便人员疏散及扑救。 (6)确认火灾后，火警系统应控制电梯停于首层，并接收其反馈信号。 2.9 防火分区的划分见建筑专业图纸，非消防电源断电的出线回路与防火分区的对应关系见供电专业图纸。 3 广播系统 3.1 本期工程广播系统设计为应急广播的广播系统，并按火灾应急广播系统的要求进行分区输出控制，广播主机为4X500W,三主一备，设置在8号建筑消防值班室内。广播系统设备供电除电气专业提供消防主电源箱外，还应带UPS备用电源，设备供电应直接接线，不得使用插头。设备的工作与保护接地与机房等电位端子箱连接，接地电阻不大于1欧姆。 3.2 广播系统输出采用定压式，线路电压为120V。 3.3 在室内吊顶区域的扬声器箱均嵌入顶棚安装，如与顶棚上其它设施有位置冲突时，可稍作偏移而避开；无吊顶区域的扬声器箱采用壁挂式安装。 4 气体报警系统4.1 本建筑在液化石油气使用点设置了气体报警探测器，在氩气及氮气使用点设置了氧气报警探测器。报警控制器设在8号建筑消防值班室。4.2 气体报警系统采用总线回路结构形式。报警信号还将通过火警输入模块送至火灾报警系统。如有报警，将启动相应区域声光报警，并控制启动相应的电磁阀及事故排风系统。 四、 消防水一、 设计说明.设计范围 厂区二期工程建筑内的一般生产、生活给水系统、排水系统、室内消火栓系统、灭火器系统及自动喷淋灭火系统。 .设计依据 内蒙古中环光伏材料有限公司的建议及多次联络纪要; 工程所在地区的水文、气象、地质等自然条件资料; 业主提供的建设场地红线图、地形图、工程地质勘察报告及市政给水、污水、雨水管网资料; 相关专业提出的技术条件; 本工程所涉及到的国家现行有关设计规范及工程所在地区的省.市.县有关工程建设规定，主要有： GB500162006建筑设计防火规范 GB500152003建筑给水排水设计规范（2009年版） GB501402005建筑灭火器配置设计规范 GB897896污水综合排放标准 GB 500842001（2005版）自动喷水灭火系统设计规范 GB 502612005自动喷水灭火系统施工及验收规范 .设计参数、设计水量及水压 一）室内消火栓系统 FAB2生产厂房，生产类别为丁类，体积大于50000m%139。 S1仓库，生产类别为丙类，体积大于50000m%139。 1、水量和水压 FAB2室内：Q15LS,54m%139h，108m%139次 FAB2室外：Q20LS，72m%139h，216m%139次 S1仓库室内：Q10LS,36m%139h，108m%139次 S1仓库室外：Q45LS，162m%139h，486m%139次 2、消火栓系统采用室内、室外消火栓联合加压系统，由WT地下水池（与生产水池合用）、消火栓加压泵组成的临时高压系统。消火栓系统火灾 初期10分钟水量由设置在一期FAB生产厂房最高处的18m%139消防水箱保证。消火栓所需的压力及火灾持续时间3小时内的消防用水量由已有室外WT地下水 池保证,水池体积36800m%139;压力由消火栓加压泵保证，型号为XBD6.7/55-150-435,Q=55L/S H=67m P=75KW,n=2960r/min. 3、室内消火栓采用带灭火器箱组合式消防柜（甲型），内含消火栓型一个，水枪一支， 衬胶水龙带一条，消防水泵启动按钮一个，指示灯一个,手提式磷酸铵盐干粉灭火器MF/ABC3,两具。 二）灭火器系统 为扑灭初期火灾，各建筑均按建筑灭火器配置设计规范要求按中危险级配置手提式磷酸铵盐干粉灭火器，灭火器型号为MF/ABC3。 FAB2生产厂房内的电气室、IT机房变电站按带电火灾设置，采用手提式手提式磷酸铵盐干粉灭火器，灭火器型号为MF/ABC3。 三）室内自动喷淋灭火系统 1、FAB2生产厂房办公楼区域按轻危险级设置，喷水强度4L/minm ，作用面积160m，设计持续喷水时间1.0小时，设计喷淋流量为30L/s，所需水量为108m%139。 2、S1仓库按仓库危险级设置，喷水强度10L/minm ，作用面积200m，设计持续喷水时间1.0小时，设计喷淋流量为52L/s，所需水量为187m%139。 3、自动喷水灭火系统火灾初期10分钟水量由设置由设置在一期FAB生产厂房最高处的18m%139消防水箱保证。1小时室内消防用水水量及水压由设置 由室外WT地下水池保证,水池体积3800m%139;压力由自动喷淋加压泵保证，型号为XBD6.7/55-150-435,Q=55L/S H=67m P=75KW,n=2960r/min. 二、管材与接口 1、室内消火栓系统及自动喷淋系统采用内外壁热镀锌钢管，管径DN100采用法兰或卡箍连接连接；管径DN100采用螺纹连接。 三、管道及设备安装 1、在有吊顶区域采用湿式下垂型喷头，无吊顶区域采用直立型喷头；喷头流量系数 K=80； 一层厨房区域喷头采用公称动作温度为93喷头，其余区域喷头采用公称动作温度为68喷头。 2、喷头安装注意与风管，风口以及照明灯具协调，施工时根据现场情况确定平面位置，在风管安装完成后进 行。喷头与喷头的间距，喷头与端墙的距离，可以参照下表适当的调整自喷管径的确定参见下表3、风管宽度超过mm的地方根据现场实际情况确定喷头平面位置，具体安装可参见风管底下的喷头安装详图。 4、管道穿地面、楼板和墙体处应加钢套管,套管直径比管道直径大号,穿楼板的套管顶部高出地面, 套管底部与板 底面平齐，套管与管道间隙填密封膏。穿墙处的钢套管两端与墙平齐,间隙用耐火材料堵严。 5、所有室内消火栓栓口距地（板）面均为.，并根据留洞与否确定是否暗装。施工安装除按照设计图纸及技术说明要求 外，还应遵照国家及常州颁布之现行规范、标准要求进行。消防系统的设备、管道等的订购及施工安装均应满足常州消防局要求。 6、管道及设备安装应与工艺、电气、气体动力、暖通、土建等专业的施工密切配合。 7、给排水管道基础及安装应根据国家标准及相关产品说明书进行施工。 8、图例除注明者外，其余均见给水排水制图标准（）。 9、各建筑所有卫生器具均采用节水型卫生器具，地漏水封深度及存水弯有效深度不小于50mm。 10、屋面与消防合用的水箱及管道须做电伴热。四、管道和设备保温 1.各建筑室内外生产、生活供水管道（除埋地管道、消防管道外）需作保温或防结露，采用橡塑保温管壳，DN200管道保温层厚度25mm, 外包0.3mm厚铝板保护;DN250管道保温层厚度40mm，外包0.3mm厚铝板保护。 五、管道防腐 1、凡镀锌钢管焊接处破坏镀锌层后,应先除焊药,刷红丹二道 ,再刷银粉漆二道。 2、普通钢管先除锈后,刷红丹二道,再刷防锈面漆二道 ,颜色按国家规定色标准。 六、系统验收 系统应按给水排水管道工程施工及验收规范（GB50268-97）、建筑给水排水及采暖工程施工质量验收规范 （GB50242-2002）要求进行验收。 五、暖通8 防排烟系统 8.1 防烟与排烟系统设计依据 8.1.2 其它区域排烟系统按照建筑设计防火规范（GB50016-2006）及呼和浩特市消防部门 对方案设计审批文件的要求进行设计。 8.2 对于主厂房中的疏散走廊、房间最远端距安全出口距离大于30米的房间均设计了机械排烟系统， 直拉炉一期考虑一个防烟分区，走道按照长边小于60米划分防烟分区，各区域以50cm高的挡烟垂臂划分 成多个防烟分区，防烟分区上空安装排烟口，排烟口距防烟分区内最远点的水平距离30m。每个防烟 分区的排烟总管上安装280排烟防火阀。挡烟垂臂材质详见建筑专业图纸。 8.3 主厂房中的封闭楼梯间、靠外墙的房间采用自然通风的防烟形式，由建筑专业保证开窗面积。 8.4 消防排烟系统的风机入口处安装280排烟防火阀，排烟风机安装在屋面通风机房内。 8.5 在穿防火分区、空调机房隔墙及楼板处的送、回风管上安装防火阀，并与系统风机连锁。当 防火阀关闭时，风机电源自动切断。每一个防火阀的开关状态及故障状态均需在消防控制中心显示。 8.6 防烟与排烟系统中的风机、管道、风口及阀门等必须采用不燃材料制作。设在房间吊顶内的 排烟风机须采取隔热防火保护措施(40mm厚带铝箔离心玻璃棉毡)。排烟管道须采取隔热防火措 施(40m厚带铝箔离心玻璃棉毡)或与可燃物保持不小于150mm的距离。 8.7 消防排烟系统风机采用排烟专用风机，确保风机在280的环境下可以连续运行30分钟。 8.8 消防排烟系统风管采用镀锌钢板制做，厚度执行现行国家标准的相关规定。 8.9 空调风管、冷冻水管、热水管的保温均采用不燃或氧指数大于32的难燃B级材料（难燃 材料的烟密度等级小于50）。 8.10 防、排烟系统控制 8.10.1 防、排烟系统须由消防电源供电。 8.10.2 火灾时，在消防控制中心能迅速切断空调、通风系统的电源。空调、通风系统风管上的 70防火阀动作时，应同时联锁该系统的风机停止运行。 8.10.3 排烟风机可由消防中心手动/自动启停，也可由排烟口（阀）开启联锁启动。排烟风机 在设于风机前的280防火阀动作后联锁停机。 8.10.4 在防烟分区内安装的板式排烟口与排烟系统的风机连锁。板式排烟口既可接受消防控制 中心火灾信号自动开启，也可在现场手动开启。火灾发生时，板式排烟口开启，排烟阀、280 排烟防火阀自动开启，消防排烟系统风机启动，投入运行。10号建筑-仓库各专业设计说明一 建筑 1 设计依据： 1.1 呼和浩特国土局提供的宗地红线图 1.2 工艺，结构，给排水，通风空调，气体动力，电气，通信信息等专业对建筑的要求。 1.3 国家及内蒙古自治区现行的有关设计规范，标准及规程和规定。 2 工程概况： 2.1 绿色可再生能源太阳能电池用硅单晶材料产业化工程二期项目位于开发区世纪十八路以北和桥十路以东，交通便利。本项目用地总面积为 161112.92 平方米。 2.2 本工程合理使用年限为50年，抗震设防烈度为八度。本工程屋面防水等级为级。建筑类别为多4层工业建筑。建筑占地面积为3333.96平方米，建筑面积为13443.96平方米。储存物品危险类别为丙类。建筑耐火等级为二级。结构类型为钢筋混凝土框架结构。建筑高度为20.15米。 3 墙体： 本工程的建筑采用以下墙体材料： 3.1 砌体材料： 本工程中使用的砌体材料主要为： 3.1.1 200厚空心混凝土砌块，耐火极限为2.50小时。 3.1.2 300厚空心混凝土砌块，耐火极限为4小时。 砌体材料设计要求及构造须满足SJG13-2004非承重砌块墙设计规范。 4 室内外装修 4.1 室内外装修做法，除本说明注明外，均见单体的室内装修表和有关设计图纸。 4.2 室内砌块墙或混凝土墙，柱阳角除块材贴面外，均需做1:2水泥砂浆护角，见详图。 4.3 凡砌体电梯井道内墙面用原浆勾缝，露明井道另见设计。 4.4 凡井道，风道，烟道内壁砌筑应砂浆饱满，并随砌随抹平压光，风道底部建筑垃圾清理干净，有检修门的管井内壁装修，按图纸要求施工。 5 防火门，防火卷帘等需由工程所在地主管部门注册认可的厂家制作和安装，并由厂家提供相应的合格证，所有预埋件由厂家出。 6 电梯 6.1 本工程设置两台货梯，为牵引式，每台荷载为 5000kg ，速度为 0.5m/s ，轿箱尺寸为 3800mm 深， 2500mm 宽，开门尺寸为 2400mm 宽 2400mm 高，为 4 站 4 停 。 7 防雷 7.1 本工程屋面防雷结合女儿墙顶设置，各种屋面构架顶部设避雷。具体做法详电气专业图纸。 7.2 根据中国气象局令第 11 号文规定，本工程防雷装置应经过设计审核和竣工验收二、电气一、设计依据1.国家和地方有关规范和规定。2.本设计其他相关专业所提各种用电要求。二、建筑概况本工程为内蒙中环二期扩建两层丁类和四层丙类厂房，耐火等级为二级，建筑结构型式为钢筋混凝土框架结构。三、设计说明1. 本设计范围电压等级三相0.4KV，电源由厂房内二层变电所0.4KV低压柜引至各动力设备，动力电采用双电源互为备用，对应急设备有保安电源和UPS及发电机作为后备保护，消防排烟设备采用末端ATS双电源切换，保证一路故障，另外一路自动投切。2. 本工程低压配电系统采用TN-S系统，电源进户PE线重复接地，保护接地、工作接地及防雷接地采用联合接地，要求联合接地系统电阻不大于1欧姆。3. 洁净厂房照度要求：500600Lx。4. 电缆桥架敷设长度超过30m应留有不少于20mm的伸缩缝，桥架间采用6平方毫米的接地线作为跨接线(热镀锌桥架可以考虑不使用跨接线)，桥架二端与接地排可靠连接；出桥架引至用电设备时需穿钢管保护，钢管需与桥架应采用跨接线可靠相连。5. 本建筑物属第三类防雷建筑物，避雷带采用25x4热镀锌扁钢，避雷带支持件高度为150，沿女儿墙支持件水平距离为1m，转弯处为0.5m。屋面避雷网格采用25x4热镀锌扁钢，沿屋面明敷并在屋面组成不大于24mX16m的网格，与屋面周围避雷带连接。屋面支持件水平距离不大于2m，利用建筑物基础承台及桩基钢筋作接地极，结构地坪主梁内二根不小于16（或四根10）主钢筋及95平方毫米的铜线网作为接地线。引下线采用由上至柱内两根不小于16的主钢筋，引下线上端和屋面避雷带采用焊接（放热焊接法）连通，下端与接地线采用焊接（放热焊接法）连通。从而构成工作接地、保护接地及防雷接地联合接地体，要求联合接地系统电阻不大于1欧姆。引下线焊接连通并设置电阻检测井，详见国标图集03D501-4/P64。另外，为防止雷电波侵入，所有出入建筑物的电缆金属外皮、钢管均应与接地线连接。6. 水平安装电缆桥架采用门式悬吊支架架空安装，支架水平间距一般为不大于1.5米。桥架宽度大于等于1000mm时用12镀锌圆钢作吊杆，底部托架为镀锌C型钢；桥架宽度小于1000mm时，用10镀锌圆钢作吊杆，L150x50x5镀锌托架。垂直安装电缆桥架，支架安装方式详见国标04D701-3P8，支架垂直安装间距为1.5米，垂直安装电缆桥架应加盖板保护。7. 明装配电箱引入引出线路,需采用垂直敷设的电缆桥架(带盖板)或金属配线槽敷设至就近的水平电缆桥架或吊顶内，桥架或金属线槽的表面颜色应与配电箱面板颜色统一(热镀线槽除外)。8. 并排安装的照明配电箱其外形尺寸及颜色均需相同。9. 电气设备的一般安装高度（底边距地尺寸）: i. 挂墙式配电箱、挂墙式双路电源切换箱1.4mii. 低压断路器、手动起动器、控制按钮、照明开关、烘手器、插座箱1.4miii. 一般插座0.3miv. 卫生间、茶水间采用防水型插座1.4m10. 灯具安装高度（底边距地尺寸）:5) 吸顶灯，吸顶安装6) 有吊顶处，嵌入吊顶安装；7) 出口指示灯，下沿离门洞正上方0.1米明装；疏散指示灯，距地0.3米明装或距吊顶0.5米明装。8) 其他详见平面图。11. 设计中采用的电缆、导线说明：5) 一般电力、照明干线及支干线均采用YJV-0.6/1.0 交联铜芯电力电缆；消防负荷电力、应急疏散照明干线及支干线均采用ZR-YJV-0.6/1.0 阻燃交联铜芯电力电缆。6) 一般照明支线由照明配电箱至第一个灯之间均采用YJV-0.6/1.0-3x2.5电缆，灯与灯之间采用BV-2.5导线，跷板开关至照明灯之间采用BV-2.5导线穿阻燃PVC-U电工导线管敷设。7) 除注明外，一般插座回路由插座配电箱至第一个插座之间均采用YJV-0.6/1.0-3x2.5电缆，插座之间采用BV-3x2.5导线穿阻燃PVC-U电工导线管暗敷(生产区明装线槽内敷设)。8) 电力、照明平面图中，已标注导线截面的配电线路经T接或链式连接后不再标注的，其截面与前一级相同。12. 照明设计中所有金属外壳的照明灯具在订货时均需配带接地端子，同时要求其功率因数COS0.9。13. 配电箱接线图中，63A及以上自动开关采用塑壳断路器，分断能力不低于35kA； 50A及以下自动开关采用微型断路器。带漏电保护的微型断路器剩余动作电流为30mA。电动机回路自动开关为D特性，其它为C特性。排14. 暗敷照明穿线管采用PVC-U敷设, 吊顶内及沿墙体明敷照明配管应采用金属管或金属线槽,并应可靠接地。15. 消防用配电暗敷穿线管应埋于不小于30mm深不燃体结构内 , 明敷时应穿金属管或封闭式线槽并做防火处理. 电缆应采用阻燃或耐火型电缆。三、弱电一、设计依据 1，国家及地方有关部门制定的有关规范、规定，主要有： GB 50016-2006 建筑设计防火规范 GB 50116-98 火灾自动报警系统设计规范 2,施工参考图集 ：火灾报警及消防控制智能建筑弱电工程设计施工图集智能建筑弱电工程设计施工图集04X50197X700(上)火灾自动报警系统施工及验收规范97X700(下) 本说明为本次设计火灾报警说明。为针对本子项工程的设计意图及施工安装要求的重点表达，有关各系统结构及施工安装的一般要求需参照现行有效的相关标准规范、发包文件及实际使用设备的具体技术要求。 本设计中各系统设备厂商确定后，应根据相关设备资料由有资质的设备厂商或承包商根据自身产品的特点进行适应性修改，同时应保证各项设计功能和指标满足原设计图纸要求及国家相关设计和施工规范（规定）要求。二、火灾报警及联动控制 1，本火警工程包括10号建筑，本建筑为丁类物品仓库。依据火灾自动报警系统设计规范（GB 50116-98）要求，不设置火灾自动报警系统。仅配合消火栓设置消火栓启泵按钮。消防报警信号引入8号
