南京市城市地下管线数据标准及相关软件
用户手册

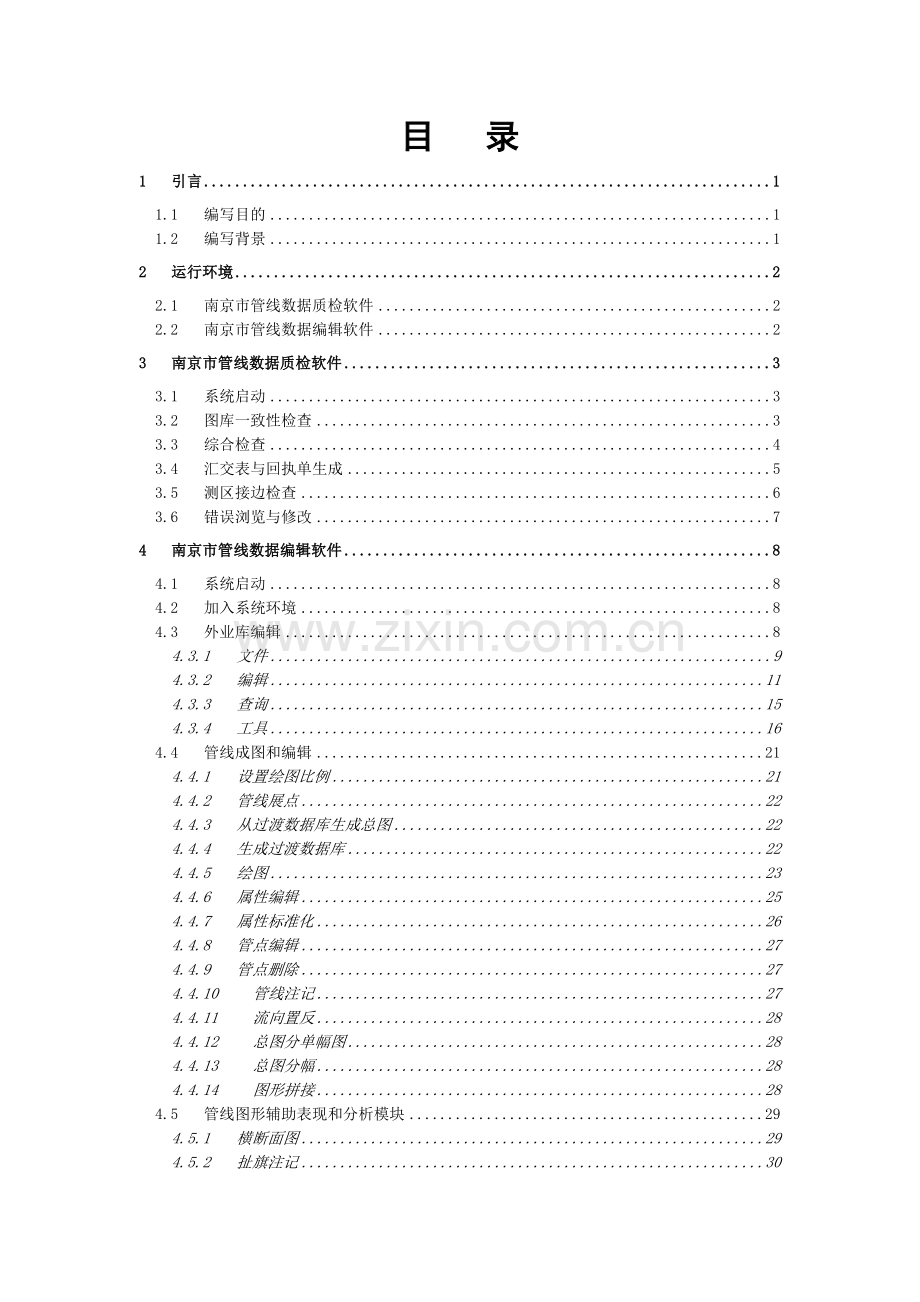

目 录
1 引言 1
1.1 编写目的 1
1.2 编写背景 1
2 运行环境 2
2.1 南京市管线数据质检软件 2
2.2 南京市管线数据编辑软件 2
3 南京市管线数据质检软件 3
3.1 系统启动 3
3.2 图库一致性检查 3
3.3 综合检查 4
3.4 汇交表与回执单生成 5
3.5 测区接边检查 6
3.6 错误浏览与修改 7
4 南京市管线数据编辑软件 8
4.1 系统启动 8
4.2 加入系统环境 8
4.3 外业库编辑 8
4.3.1 文件 9
4.3.2 编辑 11
4.3.3 查询 15
4.3.4 工具 16
4.4 管线成图和编辑 21
4.4.1 设置绘图比例 21
4.4.2 管线展点 22
4.4.3 从过渡数据库生成总图 22
4.4.4 生成过渡数据库 22
4.4.5 绘图 23
4.4.6 属性编辑 25
4.4.7 属性标准化 26
4.4.8 管点编辑 27
4.4.9 管点删除 27
4.4.10 管线注记 27
4.4.11 流向置反 28
4.4.12 总图分单幅图 28
4.4.13 总图分幅 28
4.4.14 图形拼接 28
4.5 管线图形辅助表现和分析模块 29
4.5.1 横断面图 29
4.5.2 扯旗注记 30
4.5.3 坐标注记 30
4.5.4 管点标高注记 31
4.5.5 区域统计 31
4.6 元数据模块 32
4.6.1 批量生成管线图廓 32
4.6.2 重绘管线图廓 33
4.6.3 加图廓 33
4.6.4 根据元数据更新图廓 33
4.6.5 根据图廓更新元数据 33
4.6.6 图幅元数据录入与编辑 33
4.6.7 工程项目元数据录入与编辑 34
4.6.8 单元元数据录入与编辑 35

1 引言
1.1 编写目的
本用户使用手册的编写目的是为了更好地帮助用户使用本系统。在使用本系统之前用户需阅读本手册。
1.2 编写背景
南京市城市地下管线数据标准及相关软件是基于管线的矢量数据库、外业普查数据库、竣工测量数据等数据源，采用C/S架构构建的一体化数据建库与管理系统。主要实现了以下业务功能：外业库编辑、管线成图和编辑、管线图形的辅助表现和分析、元数据模块、数据检查和处理、工程管理、地图操作、入库检查、数据入库与输出、元数据管理、历史数据管理、各种查询统计等。

2 运行环境

2.1 南京市管线数据质检软件
l 操作系统平台：Windows 7；
l 系统使用数据库：ACCESS2003；
l CAD平台：CAD2007-2009。
2.2 南京市管线数据编辑软件
l 操作系统平台：Windows 7；
l 系统使用数据库：ACCESS2003；
l CAD平台：CAD2007-2009。
3 南京市管线数据质检软件
3.1 系统启动

选择AutoCAD2007后，点击启动进入系统。

3.2 图库一致性检查
菜单：管线编辑质检->图库一致性检查
命令：mdbcadchk
程序界面：

选择当前图对应的外业库数据文件，如果有不一致数据，检查结果列表显示,双击后可进行定位。
3.3 综合检查
菜单：管线编辑质检->综合检查
工具栏：

命令：checkgx

对成果数据进行数据格式的检查，包括结构检查、空间检查、属性检查、逻辑检查、三维表达检查、分幅图检查等，主要保证成果在内容格式要求上是完全符合数据标准要求的。
点击“参数设置”按钮，弹出对话框，可设置检查管线类别、图形检查参数、接边检查参数。

如果只对当前图进行检查，点击“检查”按钮，检查结束后错误结果下方显示，可双击定位修改。

如果需批量检查，“检查文件”下方右键，添加批量检查文件，点击“检查”按钮，检查结束后错误结果下方显示，可双击定位修改。

3.4 汇交表与回执单生成
点击检查后，系统提示选择导出汇交成果文件[不生成(1)/汇交表(2)/竣工汇交表(3)/汇交回执单(4)/竣工汇交回执单(5)]<1>，输入相应的数字后输出相应的表格。结果如下：

3.5 测区接边检查
菜单：管线编辑质检->测区接边检查
程序界面：

选择接边范围多边形，选择待接边dwg图，检查接边区域内是否有管线重复，检查结果列表显示，可双击定位。

3.6 错误浏览与修改
菜单：管线编辑质检->错误浏览与修改
命令：errshowgx
程序界面：

显示检查的错误列表，进行错误定位与修改。

4 南京市管线数据编辑软件
4.1 系统启动

选择AutoCAD2007后，点击启动进入系统。
4.2 加入系统环境
菜单：管线编辑质检->加入系统环境

4.3 外业库编辑
菜单：管线编辑质检->外业库编辑

系统主界面
4.3.1 文件

4.3.1.1 新建
1. 功能说明
新建一个管线数据库文件。
2. 操作步骤
点击【文件】中的“新建”，或单击工具栏上的“”，弹出“新建探测库”窗口，输入数据库文件名称，点击【保存】，系统定位到“电力-供电”管线类别的编辑界面。

4.3.1.2 打开
1. 功能说明
打开已有管线数据库文件。
2. 操作步骤
点击【文件】中的“打开”，或单击工具栏上的“”，弹出“打开”窗口，选择要打开的数据库文件，点击【打开】，然后在系统下方状态栏选择管线大类及子类后，编辑界面会显示当前选择的管线类别的数据状态。

4.3.2 编辑

4.3.2.1 加点
1. 功能说明
增加一个当前管线类别的管点数据。
2. 操作步骤
点击【编辑】中的“加点”，或单击工具栏上的“”,在管点编辑界面录入该管点的各种属性数据，其中物探点号为必填项。录入完毕后，点击【编辑】中的“保存”，或单击工具栏上的“”，保存管点数据。

4.3.2.2 加线
1. 功能说明
在当前管点记录下增加一条和该点相关的管线。
2. 操作步骤
点击【编辑】中的“加线”，或单击工具栏上的“”,可以录入在当前管点记录下新增的一条和该点相关联管线的各种属性数据，其中终点点号为必填项。录入完毕后，点击【编辑】中的“保存”，或单击工具栏上的“”，保存管线数据。

4.3.2.3 加辅助点
1. 功能说明
在当前管点记录下增加一个和该点相关的辅助点，并根据辅助点物探点号自动生成辅助线数据。
2. 操作步骤
点击【编辑】中的“加辅助点”，或单击工具栏上的“”,可以录入在当前管点记录下新增的一个和该点相关联的辅助点数据，其中物探点号为必填项。录入完毕后，点击【编辑】中的“保存”，或单击工具栏上的“”，保存辅助点数据。

4.3.2.4 删点
1. 功能说明
删除界面显示的管线点和与该管线点关联的线数据。
2. 操作步骤
点击【编辑】中的“删点”，或单击工具栏上的“”，即可删除当前管点数据，以及与该点关联的管线、辅助点、辅助线等数据。
4.3.2.5 删线
1. 功能说明
删除所选择的线数据。
2. 操作步骤
点击【编辑】中的“删线”，或单击工具栏上的“”，即可删除与当前管点关联的一条管线数据。
4.3.2.6 删辅助点
1. 功能说明
删除与当前管点关联的一个辅助点。
2. 操作步骤
点击【编辑】中的“删辅助点”，或单击工具栏上的“”，即可删除与当前管点关联的一个辅助点。
4.3.2.7 保存
1. 功能说明
保存用户执行的各种管线库编辑操作。
2. 操作步骤
点击【编辑】中的“保存”，或单击工具栏上的“”，保存用户执行的各种管线库编辑操作。
4.3.3 查询

1. 功能说明
当前管点数据定位浏览。
2. 操作步骤
1) 点击【查询】中的“首”，或单击工具栏上的“”，跳到数据库第一条记录。
2) 点击【查询】中的“尾”，或单击工具栏上的“”，跳到数据库最后一条记录。
3) 点击【查询】中的“前”，或单击工具栏上的“”，跳到当前记录的前一条记录。
4) 点击【查询】中的“后”，或单击工具栏上的“”，跳到当前记录的后一条记录。
4.3.4 工具

4.3.4.1 坐标入库
1. 功能说明
将坐标文件写入数据库，对没有入进去的点进行提示。
2. 操作步骤
点击【工具】中的“坐标入库”，或单击工具栏上的“”，弹出“打开”窗口，选择要写入数据库的坐标文件，点击【打开】，将坐标文件写入数据库，并对没有录入的点进行提示。

4.3.4.2 图号计算
1. 功能说明
根据坐标计算图幅号，图号计算规则按“南京市1:500、1:1000、1:2000矢量地形图数据标准（试行）”中分幅与编号有关规定。
2. 操作步骤
点击【工具】中的“图号计算”，或单击工具栏上的“”，系统将根据录入的管点坐标计算图幅号。

4.3.4.3 数据检查
1. 功能说明
检查当前库的管线管点数据，结果保存在数据库名_log.mdb文件中。
2. 操作步骤
点击【工具】中的“数据检查”，或单击工具栏上的“”，弹出“数据库检查”窗口，勾选检查项，单击【检查】，系统将检查当前库的管线管点数据。单击【错误浏览】，编辑界面将显示检查结果。双击某条错误记录，当前管点将定位到该条错误记录。

4.3.4.4 统计输出
1. 功能说明
生成当前数据库统计报表，统计结果为数据库名.cal文件。
2. 操作步骤
点击【工具】中的“统计输出”，或单击工具栏上的“”，系统生成当前数据库统计报表，统计完成后，弹出统计成功对话框。

4.3.4.5 生成报表
1. 功能说明
设置探测者、检校者、工程负责人、日期，以图幅为单位生成管线成果表，管线按类别分别存储在不同工作表中。
2. 操作步骤
点击【工具】中的“生成报表”，或单击工具栏上的“”，弹出“成果表输出”对话框，录入基本信息，单击【导出】，系统以图幅为单位生成管线成果表EXCEL文件，成功生成文件后，弹出对话框提示xls文件保存路径。

4.4 管线成图和编辑
4.4.1 设置绘图比例
菜单：管线编辑质检->设置绘图比例
工具栏：

命令：alterscale
设置当前图的绘图比例，可根据需要选择部分或全部管线管点更新符号大小或者不更新已有符号大小。

4.4.2 管线展点
菜单：管线编辑质检->管线展点
工具栏：

命令：gxzd
展点支持数据格式说明见附表展点文件格式说明。
4.4.3 从过渡数据库生成总图
菜单：管线编辑质检->从过渡数据库生成总图
工具栏：

命令：OpenMdb
过渡数据库格式说明见附表过渡数据库结构说明。
4.4.4 生成过渡数据库
菜单：管线编辑质检->生成过渡数据库
工具栏：

命令：OutputMdb
由当前图的管点管线生成过渡数据库。
4.4.5 绘图
菜单：管线编辑质检->绘图
工具栏：

命令：drawgx
程序界面：

首先选择管线种类，然后选择管线点类或者管线线型，再输入坐标信息，坐标信息可以手工输入，也可以通过屏幕拾取，如果当前图未设置比例尺，则需要先设定当前比例尺。
实体匹配：将“实体匹配”打钩，可以通过当前选择的对象类型来替换图面选择的对象。
管线打断：将“管线打断”打钩，添加管点时打断管点所在管线。

4.4.6 属性编辑
菜单：管线编辑质检->属性编辑
工具栏：

命令：addattgx
程序界面：

显示属性设置界面，并根据用户选择的对象，进行属性值的编辑和修改。在属性设置面板的下方，是状态栏，可以显示选中字段的填写帮助说明，以及选中字段的属性信息。
如果选择对象为多个，可对多个对象同时进行属性编辑。
点击右上角，可提取其他对象相同属性名称的属性项并复制到当前待编辑的对象中。

4.4.7 属性标准化
菜单：管线编辑质检->属性标准化
命令：copyatt
以拾取的管线管点的某几项属性为基准，对其他选择的管点管线进行属性标准化。

4.4.8 管点编辑
菜单：管线编辑质检->管点编辑
命令：GDEdit
移动选择的管点及其关联的管线、注记。
4.4.9 管点删除
菜单：管线编辑质检->管点删除
命令：GDDel
删除选择的管点及其关联的管线、注记。
4.4.10 管线注记
菜单：管线编辑质检->管线注记
工具栏：

命令：markfromatt
拾取需要注记的管线点符号或者管线，系统自动选择位置和注记内容
4.4.11 流向置反
菜单：管线编辑质检->流向置反
工具栏：

命令：Flowreverse
拾取管线，将管线流向对调
4.4.12 总图分单幅图
菜单：管线编辑质检->总图分单幅图
工具栏：

命令：TrimMap
根据程序提示输入该图幅内任意一点，程序自动切出该幅图，自动放在该总图的文件路径下，如果为新图，自动建立该图幅元数据。
4.4.13 总图分幅
菜单：管线编辑质检->管线注记
工具栏：

命令：TrimMapall
根据总图范围，程序自动切图，自动放在该总图的文件路径下，如果为新图，自动建立该图幅元数据。
注：总图必须为全图窗口才可以正确切出所有图形。

4.4.14 图形拼接
菜单：管线编辑质检->图形拼接

选择dwg文件，批量插入到当前图中。
4.5 管线图形辅助表现和分析模块
4.5.1 横断面图
菜单：管线编辑质检->横断面图
命令：dmt
横断面图形表现为自动处理，根据图形的属性和管线的高程自动生成所需断面处的图形，按提示首先输入断面的起点，在垂直管线方向选择断面的终点，然后选择断面图形的位置，结果如下图所示（其中的地面高为管线点的地面高程模拟，不代表真实的地面模型）。

4.5.2 扯旗注记
菜单：管线编辑质检->扯旗注记
命令：chqi
作业方法同横断面图。

4.5.3 坐标注记
菜单：管线编辑质检->坐标注记
工具栏：

命令：CZB

标注管点的坐标和高程。

4.5.4 管点标高注记
菜单：管线编辑质检->管点标高注记
命令：GDBG

标注管点的高程和井底高程。

4.5.5 区域统计
菜单：管线编辑质检->区域统计
用户首先用2DpolyLine构建一个封闭区域，然后点击区域统计命令，选择该范围线，程序自动将区域内的管线截出，如下图所示，然后对区域内的管线进行统计，给出统计结果。

4.6 元数据模块
元数据为连接GIS数据与管线数据的桥梁。现势元数据通过图幅号字段与现势管线数据的图幅号字段关联；与现势GIS数据的格网层的名称字段关联。历史元数据通过图幅号字段、历史元数据编号字段与历史管线数据的图幅号字段、历史元数据编号字段关联；与GIS数据的格网层的名称字段及历史GIS数据的各地理要素层历史元数据编号字段关联。
基础地理信息系统中依据元数据进行管线数据与GIS数据的上载、更新及历史数据回放。
4.6.1 批量生成管线图廓
菜单：管线编辑质检->批量生成管线图廓
命令：BatGenGXTK
程序界面：

选择管线图目录，自动根据图号更新所有管线图的图廓。
4.6.2 重绘管线图廓
菜单：管线编辑质检->重绘管线图廓
命令：GXTKGenerate
打开一副管线图，根据管线图号，重新绘制管线图廓。
4.6.3 加图廓
菜单：管线编辑质检->加图廓
命令：AddTk
在图内输入一点坐标，根据输入的位置，计算图幅号，绘制该图幅号图框。
4.6.4 根据元数据更新图廓
菜单：管线编辑质检->根据元数据更新图廓
命令：GXTKUpdate
根据元数据内容更新图廓内容。
4.6.5 根据图廓更新元数据
菜单：管线编辑质检->根据图廓更新元数据
命令：UpDataMdb
根据图廓内容更新元数据相关内容。

4.6.6 图幅元数据录入与编辑
菜单：管线编辑质检->图幅元数据录入与编辑
程序界面：

【新建元数据】：通过选择DWG文件建立和该图形对应的元数据。
【导入质检信息】：将质检信息作为一个模板，在同一批作业时导入模板的内容。
【导入模板】：将质检信息存到一个模板中，作为下次使用。
【浏览元数据】：打开一个已有的元数据进行浏览编辑。
【批量更新质检信息】：对于同一批检查的数据，通过批量导入的方式对一批元数据的质检信息进行统一填写。
4.6.7 工程项目元数据录入与编辑
菜单：管线编辑质检->工程项目元数据录入与编辑
命令：BoundMD
程序界面：

显示工程项目元数据录入与编辑界面。在属性设置面板的下方，是状态栏，可以显示选中字段的填写帮助说明，以及选中字段的属性信息。
绘制范围：设置工程项目元数据范围。
保存：保存工程项目元数据。

4.6.8 单元元数据录入与编辑
菜单：管线编辑质检->单元元数据录入与编辑
命令：RegionMD
程序界面：

显示单元元数据录入与编辑界面。在属性设置面板的下方，是状态栏，可以显示选中字段的填写帮助说明，以及选中字段的属性信息。
绘制范围：设置单元元数据范围。
保存：保存单元元数据。
