35kVxxxxx光伏电站试验报告

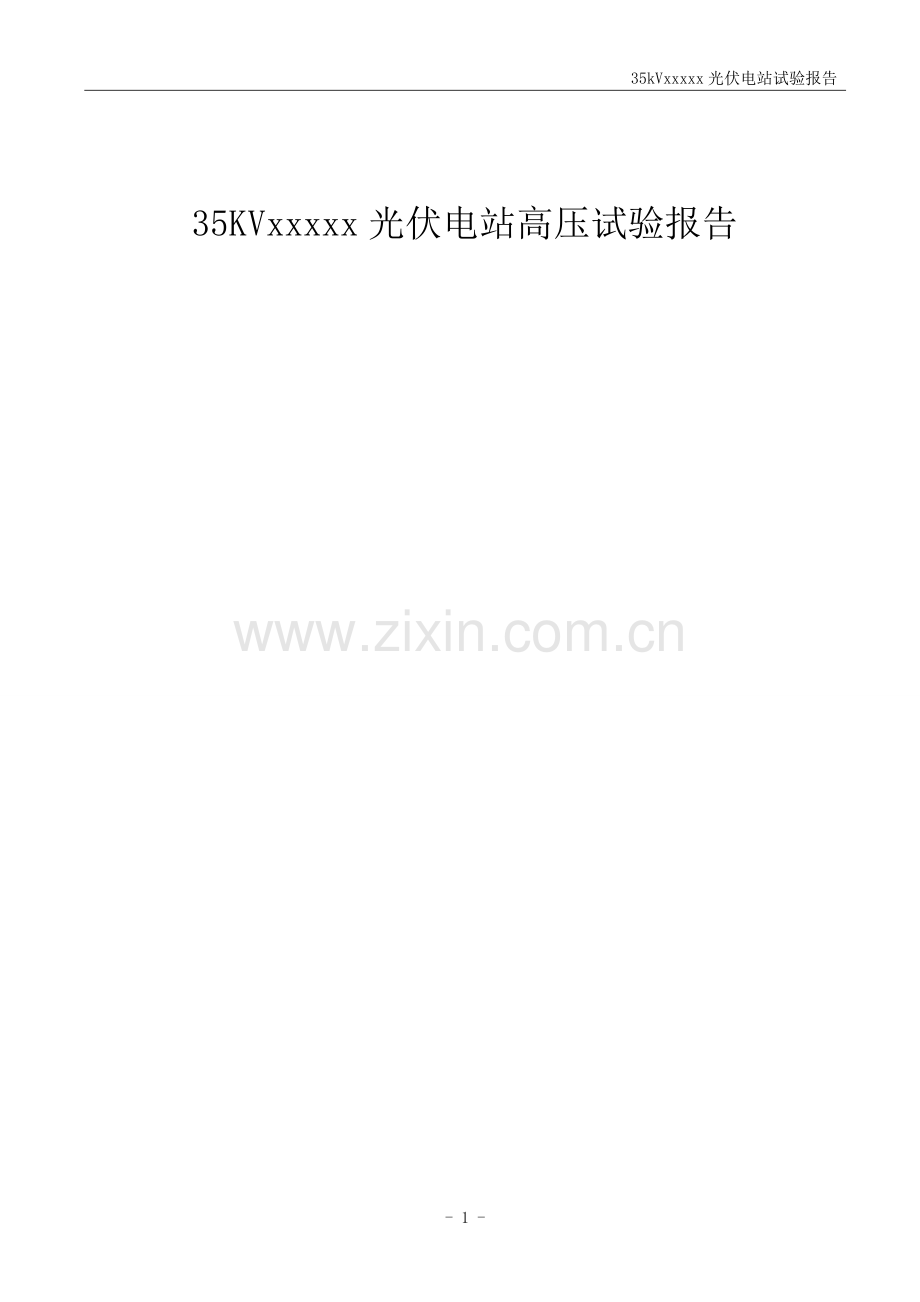

35KVxxxxx光伏电站高压试验报告

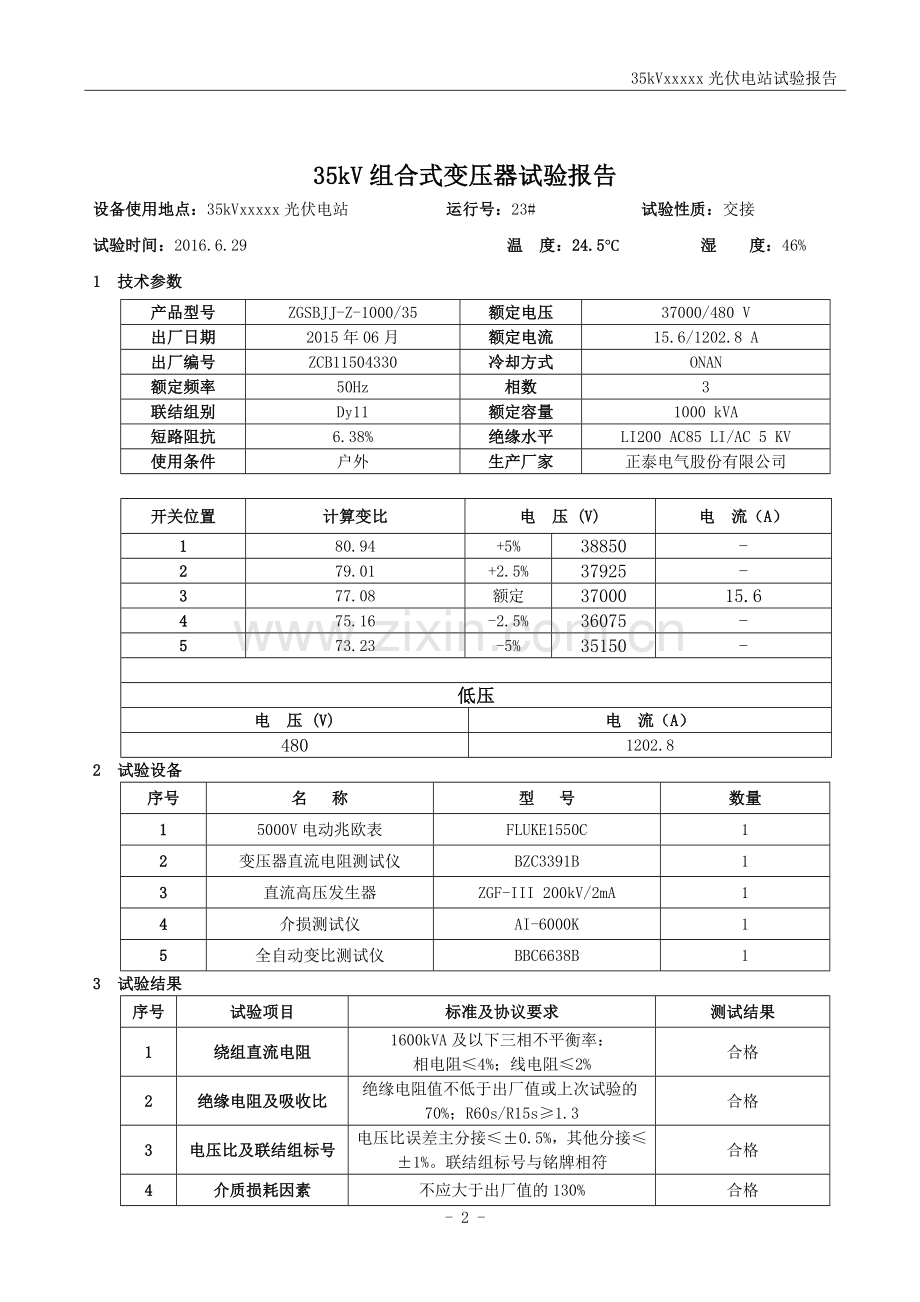

35kV组合式变压器试验报告
设备使用地点：35kVxxxxx光伏电站 运行号：23# 试验性质：交接
试验时间：2016.6.29 温 度：24.5℃ 湿 度：46%
1 技术参数
产品型号
ZGSBJJ-Z-1000/35
额定电压
37000/480 V
出厂日期
2015年06月
额定电流
15.6/1202.8 A
出厂编号
ZCB11504330
冷却方式
ONAN
额定频率
50Hz
相数
3
联结组别
Dy11
额定容量
1000 kVA
短路阻抗
6.38%
绝缘水平
LI200 AC85 LI/AC 5 KV
使用条件
户外
生产厂家
正泰电气股份有限公司

开关位置
计算变比
电 压 (V)
电 流（A）
1
80.94
+5%
38850
-
2
79.01
+2.5%
37925
-
3
77.08
额定
37000
15.6
4
75.16
-2.5%
36075
-
5
73.23
-5%
35150
-

低压
电 压 (V)
电 流（A）
480
1202.8
2 试验设备
序号
名 称
型 号
数量
1
5000V电动兆欧表
FLUKE1550C
1
2
变压器直流电阻测试仪
BZC3391B
1
3
直流高压发生器
ZGF-III 200kV/2mA
1
4
介损测试仪
AI-6000K
1
5
全自动变比测试仪
BBC6638B
1
3 试验结果
序号
试验项目
标准及协议要求
测试结果
1
绕组直流电阻
1600kVA及以下三相不平衡率：
相电阻≤4%；线电阻≤2%
合格
2
绝缘电阻及吸收比
绝缘电阻值不低于出厂值或上次试验的70%；R60s/R15s≥1.3
合格
3
电压比及联结组标号
电压比误差主分接≤±0.5%，其他分接≤±1%。联结组标号与铭牌相符
合格
4
介质损耗因素
(tanδ%)
不应大于出厂值的130%
（tgδ%≤1.5%）
合格
5
直流泄漏试验
高压绕组：20kV,60s；低压绕组：0.48kV,60s；与上次试验比较无明显变化
合格
4 试验数据
4.1 高压绕组直流电阻测量（上层油温：26℃）
档位
高压绕组电阻（Ω）
不平衡率(≯2%)
AB
BC
CA
1
16.61
16.59
16.58
0.18
2
16.16
16.14
16.17
0.19
3
15.78
15.81
15.79
0.19
4
15.29
15.31
15.33
0.26
5
14.81
14.87
14.86
0.40
低压绕组直流电阻
Rab（mΩ）
Rbc（mΩ）
Rca（mΩ）
三相不平衡率(≯2%)
1.975
1.978
1.976
0.15
4.3 电压比测量及电压矢量关系校定
高压侧对低压侧电压比
测量
位置
分接位置
实测变比
变比误差（%）
AB/ab
BC/bc
CA/ca
平均值
AB/ab
BC/bc
CA/ca
平均值%
高
对
低
1
81.16
81.17
81.20
81.18
0.29
0.31
0.35
0.32
2
79.23
79.23
79.26
79.24
0.28
0.29
0.32
0.30
3
77.30
77.31
77.34
77.32
0.29
0.30
0.33
0.30
4
75.36
75.35
75.39
75.37
0.26
0.25
0.31
0.27
5
73.43
73.44
73.48
73.45
0.27
0.27
0.33
0.29
标准要求
主分接≤±0.5%
4.4 绝缘电阻及吸收比测量
测量位置
R15s
R60s
R60s/R15s
R10min/R60s
高压－低压及地（GΩ）
35.7
48.3
1.35
-
低压－高低及地（GΩ）
14.6
23.5
1.60
-
高压、低压－地（GΩ）
34.9
49.1
1.40
-
铁芯－地（GΩ）
-
7.52
-
-
4.5 绕组连同套管介质损耗因素和电容量测量（上层油温：26℃）

实测值
上次测量值
实测与上次电容值差别比较（%）
测量位置
试验接法
试验电压
tgδ%
Cx(pF)
tgδ%
Cx(pF)
高压－低压及地
反接法
10kV
0.450
2425
-
-
-
低压－高压及地
反接法
0.5kV
0.413
7648
-
-
-
4.6 绕组连同套管的直流泄漏电流测量（环境温度：26℃）
试验位置
试验电压（kV）
试验时间
泄漏电流(µA)
高压绕组—低压绕组及地
20
1min
3
低压绕组—高压绕组及地
0.48
1min
2
5 避雷器
5.1 技术参数
型号
YH5WZ-51/134
额定电压
51 kV
持续运行电压
40.8 kV
出厂日期
2015年05月
生产厂家
正泰电气股份有限公司
5.2 试验设备
序号
名 称
型 号
数量
1
5000V电动兆欧表
FLUKE1550C
1
2
直流高压发生器
ZGF-200kV/2mA
1
5.3 试验结果
序号
试验项目
标准及协议要求
测试结果
1
绝缘电阻
35kV以上不小于2500MΩ，35kV及以下不小于1000MΩ，1kV以下不小于2MΩ
合格
2
基座绝缘电阻
基座绝缘电阻不低于5MΩ
合格
3
1mA下直流参考电压和0.75倍参考电压下泄漏电流试验
参考电压符合产品技术规定，与出厂值比较变化不应大于±5%，泄漏电流不应大于50μA。
合格
5.4 试验数据
5.4.1 避雷器绝缘电阻及基座绝缘电阻试验
相别
A
B
C
绝缘电阻（GΩ）
100
100
100
基座绝缘电阻（GΩ）
100
100
100
5.4.2 直流参考电压和0.75倍直流参考电压下的泄漏电流试验
相别
A
B
C
编号
15051525
15051529
15051496
临界动作电压U1mA (kV)
76.9
77.5
77.2
0.75临界动作电压下的泄漏电流（μA）
7
9
8
6 备注
变压器出厂未做介损试验，因此介质损耗因素和电容量无法进行比较。
7 试验结论
参照《（GB 50150-2006）电气装置安装工程电气设备交接试验标准》、《（DL/T 596-1996）电力设备预防性试验规程》、《华北电网有限公司电力设备交接和预防性试验规程》及厂家技术参数，结合试验数据得出该变压器、避雷器试验：
合 格。
试验负责人: 刘君 试验人: 王建伟 审核人: 刘毅宁
35kV组合式变压器试验报告
设备使用地点：35kVxxxxx光伏电站 运行号：24# 试验性质：交接
试验时间：2016.6.29 温 度：24.5℃ 湿 度：46%
1 技术参数
产品型号
ZGSBJJ-Z-1000/35
额定电压
37000/480 V
出厂日期
2015年06月
额定电流
15.6/1202.8 A
出厂编号
ZCB11504332
冷却方式
ONAN
额定频率
50Hz
相数
3
联结组别
Dy11
额定容量
1000 kVA
短路阻抗
6.35%
绝缘水平
LI200 AC85 LI/AC 5 KV
使用条件
户外
生产厂家
正泰电气股份有限公司

开关位置
计算变比
电 压 (V)
电 流（A）
1
80.94
+5%
38850
-
2
79.01
+2.5%
37925
-
3
77.08
额定
37000
15.6
4
75.16
-2.5%
36075
-
5
73.23
-5%
35150
-

低压
电 压 (V)
电 流（A）
480
1202.8
2 试验设备
序号
名 称
型 号
数量
1
5000V电动兆欧表
FLUKE1550C
1
2
变压器直流电阻测试仪
BZC3391B
1
3
直流高压发生器
ZGF-III 200kV/2mA
1
4
介损测试仪
AI-6000K
1
5
全自动变比测试仪
BBC6638B
1
3 试验结果
序号
试验项目
标准及协议要求
测试结果
1
绕组直流电阻
1600kVA及以下三相不平衡率：
相电阻≤4%；线电阻≤2%
合格
2
绝缘电阻及吸收比
绝缘电阻值不低于出厂值或上次试验的70%；R60s/R15s≥1.3
合格
3
电压比及联结组标号
电压比误差主分接≤±0.5%，其他分接≤±1%。联结组标号与铭牌相符
合格
4
介质损耗因素
(tanδ%)
不应大于出厂值的130%
（tgδ%≤1.5%）
合格
5
直流泄漏试验
高压绕组：20kV,60s；低压绕组：0.48kV,60s；与上次试验比较无明显变化
合格
4 试验数据
4.1 高压绕组直流电阻测量（上层油温：26℃）
档位
高压绕组电阻（Ω）
不平衡率(≯2%)
AB
BC
CA
1
16.57
16.55
16.51
0.36
2
16.28
16.31
16.32
0.25
3
15.93
15.91
15.97
0.38
4
15.49
15.41
15.48
0.52
5
15.02
15.07
15.05
0.33
低压绕组直流电阻
Rab（mΩ）
Rbc（mΩ）
Rca（mΩ）
三相不平衡率(≯2%)
1.984
1.981
1.983
0.15
4.3 电压比测量及电压矢量关系校定
高压侧对低压侧电压比
测量
位置
分接位置
实测变比
变比误差（%）
AB/ab
BC/bc
CA/ca
平均值
AB/ab
BC/bc
CA/ca
平均值%
高
对
低
1
81.20
81.23
81.24
81.22
0.34
0.38
0.39
0.37
2
79.26
79.27
79.28
79.27
0.33
0.34
0.35
0.34
3
77.35
77.35
77.40
77.37
0.34
0.34
0.41
0.36
4
75.40
75.40
75.42
75.40
0.32
0.31
0.34
0.32
5
73.48
73.49
73.50
73.49
0.32
0.34
0.35
0.34
标准要求
主分接≤±0.5%
4.4 绝缘电阻及吸收比测量
测量位置
R15s
R60s
R60s/R15s
R10min/R60s
高压－低压及地（GΩ）
36.9
51.4
1.39
-
低压－高低及地（GΩ）
15.6
24.9
1.59
-
高压、低压－地（GΩ）
33.5
46.7
1.38
-
铁芯－地（GΩ）
-
8.18
-
-
4.5 绕组连同套管介质损耗因素和电容量测量（上层油温：26℃）

实测值
上次测量值
实测与上次电容值差别比较（%）
测量位置
试验接法
试验电压
tgδ%
Cx(pF)
tgδ%
Cx(pF)
高压－低压及地
反接法
10kV
0.348
2360
-
-
-
低压－高压及地
反接法
0.5kV
0.352
7746
-
-
-
4.6 绕组连同套管的直流泄漏电流测量（环境温度：26℃）
试验位置
试验电压（kV）
试验时间
泄漏电流(µA)
高压绕组—低压绕组及地
20
1min
3
低压绕组—高压绕组及地
0.48
1min
2
5 避雷器
5.1 技术参数
型号
YH5WZ-51/134
额定电压
51 kV
持续运行电压
40.8 kV
出厂日期
2015年05月
生产厂家
正泰电气股份有限公司
5.2 试验设备
序号
名 称
型 号
数量
1
5000V电动兆欧表
FLUKE1550C
1
2
直流高压发生器
ZGF-200kV/2mA
1
5.3 试验结果
序号
试验项目
标准及协议要求
测试结果
1
绝缘电阻
35kV以上不小于2500MΩ，35kV及以下不小于1000MΩ，1kV以下不小于2MΩ
合格
2
基座绝缘电阻
基座绝缘电阻不低于5MΩ
合格
3
1mA下直流参考电压和0.75倍参考电压下泄漏电流试验
参考电压符合产品技术规定，与出厂值比较变化不应大于±5%，泄漏电流不应大于50μA。
合格
5.4 试验数据
5.4.1 避雷器绝缘电阻及基座绝缘电阻试验
相别
A
B
C
绝缘电阻（GΩ）
100
100
100
基座绝缘电阻（GΩ）
100
100
100
5.4.2 直流参考电压和0.75倍直流参考电压下的泄漏电流试验
相别
A
B
C
编号
15051396
15051451
15051468
临界动作电压U1mA (kV)
78.9
78.3
78.1
0.75临界动作电压下的泄漏电流（μA）
10
11
11
6 备注
变压器出厂未做介损试验，因此介质损耗因素和电容量无法进行比较。
7 试验结论
参照《（GB 50150-2006）电气装置安装工程电气设备交接试验标准》、《（DL/T 596-1996）电力设备预防性试验规程》、《华北电网有限公司电力设备交接和预防性试验规程》及厂家技术参数，结合试验数据得出该变压器、避雷器试验：
合 格。
试验负责人: 刘君 试验人: 王建伟 审核人: 刘毅宁
35kV组合式变压器试验报告
设备使用地点：35kVxxxxx光伏电站 运行号：25# 试验性质：交接
试验时间：2016.6.28 温 度：25.3℃ 湿 度：48%
1 技术参数
产品型号
ZGSBJJ-Z-1000/35
额定电压
37000/480 V
出厂日期
2015年06月
额定电流
15.6/1202.8 A
出厂编号
ZCB11504339
冷却方式
ONAN
额定频率
50Hz
相数
3
联结组别
Dy11
额定容量
1000 kVA
短路阻抗
6.07%
绝缘水平
LI200 AC85 LI/AC 5 KV
使用条件
户外
生产厂家
正泰电气股份有限公司

开关位置
计算变比
电 压 (V)
电 流（A）
1
80.94
+5%
38850
-
2
79.01
+2.5%
37925
-
3
77.08
额定
37000
15.6
4
75.16
-2.5%
36075
-
5
73.23
-5%
35150
-

低压
电 压 (V)
电 流（A）
480
1202.8
2 试验设备
序号
名 称
型 号
数量
1
5000V电动兆欧表
FLUKE1550C
1
2
变压器直流电阻测试仪
BZC3391B
1
3
直流高压发生器
ZGF-III 200kV/2mA
1
4
介损测试仪
AI-6000K
1
5
全自动变比测试仪
BBC6638B
1
3 试验结果
序号
试验项目
标准及协议要求
测试结果
1
绕组直流电阻
1600kVA及以下三相不平衡率：
相电阻≤4%；线电阻≤2%
合格
2
绝缘电阻及吸收比
绝缘电阻值不低于出厂值或上次试验的70%；R60s/R15s≥1.3
合格
3
电压比及联结组标号
电压比误差主分接≤±0.5%，其他分接≤±1%。联结组标号与铭牌相符
合格
4
介质损耗因素
(tanδ%)
不应大于出厂值的130%
（tgδ%≤1.5%）
合格
5
直流泄漏试验
高压绕组：20kV,60s；低压绕组：0.48kV,60s；与上次试验比较无明显变化
合格
4 试验数据
4.1 高压绕组直流电阻测量（上层油温：26℃）
档位
高压绕组电阻（Ω）
不平衡率(≯2%)
AB
BC
CA
1
16.21
16.22
16.24
0.18
2
15.75
15.74
15.78
0.25
3
14.92
14.97
14.95
0.33
4
14.57
14.54
14.55
0.21
5
14.12
14.14
14.15
0.21
低压绕组直流电阻
Rab（mΩ）
Rbc（mΩ）
Rca（mΩ）
三相不平衡率(≯2%)
1.937
1.936
1.937
0.05
4.3 电压比测量及电压矢量关系校定
高压侧对低压侧电压比
测量
位置
分接位置
实测变比
变比误差（%）
AB/ab
BC/bc
CA/ca
平均值
AB/ab
BC/bc
CA/ca
平均值%
高
对
低
1
81.16
81.17
81.20
81.18
0.29
0.31
0.35
0.32
2
79.23
79.23
79.26
79.24
0.28
0.29
0.32
0.30
3
77.30
77.30
77.33
77.31
0.29
0.30
0.33
0.31
4
75.36
75.35
75.39
75.37
0.26
0.25
0.31
0.27
5
73.43
73.44
73.48
73.45
0.27
0.27
0.33
0.29
标准要求
主分接≤±0.5%
4.4 绝缘电阻及吸收比测量
测量位置
R15s
R60s
R60s/R15s
R10min/R60s
高压－低压及地（GΩ）
46.1
64.7
1.40
-
低压－高低及地（GΩ）
45.2
66.3
1.46
-
高压、低压－地（GΩ）
38.9
50.4
1.29
-
铁芯－地（GΩ）
-
8.69
-
-
4.5 绕组连同套管介质损耗因素和电容量测量（上层油温：26℃）

实测值
上次测量值
实测与上次电容值差别比较（%）
测量位置
试验接法
试验电压
tgδ%
Cx(pF)
tgδ%
Cx(pF)
高压－低压及地
反接法
10kV
0.459
2516
-
-
-
低压－高压及地
反接法
0.5kV
0.216
7369
-
-
-
4.6 绕组连同套管的直流泄漏电流测量（环境温度：26℃）
试验位置
试验电压（kV）
试验时间
泄漏电流(µA)
高压绕组—低压绕组及地
20
1min
1
低压绕组—高压绕组及地
0.48
1min
0
5 避雷器
5.1 技术参数
型号
YH5WZ-51/134
额定电压
51 kV
持续运行电压
40.8 kV
出厂日期
2015年05月
生产厂家
正泰电气股份有限公司
5.2 试验设备
序号
名 称
型 号
数量
1
5000V电动兆欧表
FLUKE1550C
1
2
直流高压发生器
ZGF-200kV/2mA
1
5.3 试验结果
序号
试验项目
标准及协议要求
测试结果
1
绝缘电阻
35kV以上不小于2500MΩ，35kV及以下不小于1000MΩ，1kV以下不小于2MΩ
合格
2
基座绝缘电阻
基座绝缘电阻不低于5MΩ
合格
3
1mA下直流参考电压和0.75倍参考电压下泄漏电流试验
参考电压符合产品技术规定，与出厂值比较变化不应大于±5%，泄漏电流不应大于50μA。
合格
5.4 试验数据
5.4.1 避雷器绝缘电阻及基座绝缘电阻试验
相别
A
B
C
绝缘电阻（GΩ）
100
100
100
基座绝缘电阻（GΩ）
100
100
100
5.4.2 直流参考电压和0.75倍直流参考电压下的泄漏电流试验
相别
A
B
C
编号
15051478
15051567
15051229
临界动作电压U1mA (kV)
78.8
79.3
77.7
0.75临界动作电压下的泄漏电流（μA）
18
19
10
6 备注
变压器出厂未做介损试验，因此介质损耗因素和电容量无法进行比较。
7 试验结论
参照《（GB 50150-2006）电气装置安装工程电气设备交接试验标准》、《（DL/T 596-1996）电力设备预防性试验规程》、《华北电网有限公司电力设备交接和预防性试验规程》及厂家技术参数，结合试验数据得出该变压器、避雷器试验：
合 格。
试验负责人: 刘君 试验人: 王建伟 审核人: 刘毅宁
35kV组合式变压器试验报告
设备使用地点：35kVxxxxx光伏电站 运行号：29# 试验性质：交接
试验时间：2016.6.28 温 度：25.3℃ 湿 度：48%
1 技术参数
产品型号
YB6-37/0.48KV-1000KVA
额定电压
37000/480 V
出厂日期
2015年07月
额定电流
15.6/1202.8 A
出厂编号
X201503034
冷却方式
ONAN
额定频率
50Hz
相数
3
联结组别
Dy11
额定容量
1000 kVA
短路阻抗
6.06%
绝缘水平
LI200 AC85 LI/AC 5 KV
使用条件
户外
生产厂家
上海沪能电气集团有限公司

开关位置
计算变比
电 压 (V)
电 流（A）
1
80.94
+5%
38850
-
2
79.01
+2.5%
37925
-
3
77.08
额定
37000
15.6
4
75.16
-2.5%
36075
-
5
73.23
-5%
35150
-

低压
电 压 (V)
电 流（A）
480
1202.8
2 试验设备
序号
名 称
型 号
数量
1
5000V电动兆欧表
FLUKE1550C
1
2
变压器直流电阻测试仪
BZC3391B
1
3
直流高压发生器
ZGF-III 200kV/2mA
1
4
介损测试仪
AI-6000K
1
5
全自动变比测试仪
BBC6638B
1
3 试验结果
序号
试验项目
标准及协议要求
测试结果
1
绕组直流电阻
1600kVA及以下三相不平衡率：
相电阻≤4%；线电阻≤2%
合格
2
绝缘电阻及吸收比
绝缘电阻值不低于出厂值或上次试验的70%；R60s/R15s≥1.3
合格
3
电压比及联结组标号
电压比误差主分接≤±0.5%，其他分接≤±1%。联结组标号与铭牌相符
合格
4
介质损耗因素
(tanδ%)
不应大于出厂值的130%
（tgδ%≤1.5%）
合格
5
直流泄漏试验
高压绕组：20kV,60s；低压绕组：0.48kV,60s；与上次试验比较无明显变化
合格
4 试验数据
4.1 高压绕组直流电阻测量（上层油温：26℃）
档位
高压绕组电阻（Ω）
不平衡率(≯2%)
AB
BC
CA
1
16.23
16.22
16.24
0.12
2
15.76
15.75
15.74
0.13
3
15.45
15.42
15.45
0.19
4
14.87
14.85
14.86
0.13
5
14.45
14.43
14.47
0.28
低压绕组直流电阻
Rab（mΩ）
Rbc（mΩ）
Rca（mΩ）
三相不平衡率(≯2%)
2.097
2.097
2.101
0.19
4.3 电压比测量及电压矢量关系校定
高压侧对低压侧电压比
测量
位置
分接位置
实测变比
变比误差（%）
AB/ab
BC/bc
CA/ca
平均值
AB/ab
BC/bc
CA/ca
平均值%
高
对
低
1
81.21
81.18
81.20
81.20
0.35
0.31
0.35
0.34
2
79.26
79.24
79.26
79.25
0.32
0.29
0.32
0.31
3
77.33
77.32
77.35
77.33
0.32
0.32
0.34
0.33
4
75.38
75.38
75.39
75.38
0.30
0.29
0.30
0.30
5
73.46
73.45
73.48
73.46
0.30
0.29
0.32
0.30
标准要求
主分接≤±0.5%
4.4 绝缘电阻及吸收比测量
测量位置
R15s
R60s
R60s/R15s
R10min/R60s
高压－低压及地（GΩ）
21.2
35.8
1.68
-
低压－高低及地（GΩ）
14.9
22.5
1.51
-
高压、低压－地（GΩ）
28.7
39.2
1.36
-
铁芯－地（GΩ）
-
6.85
-
-
4.5 绕组连同套管介质损耗因素和电容量测量（上层油温：26℃）

实测值
上次测量值
实测与上次电容值差别比较（%）
测量位置
试验接法
试验电压
tgδ%
Cx(pF)
tgδ%
Cx(pF)
高压－低压及地
反接法
10kV
0.435
2412
-
-
-
低压－高压及地
反接法
0.5kV
0.202
7587
-
-
-
4.6 绕组连同套管的直流泄漏电流测量（环境温度：26℃）
试验位置
试验电压（kV）
试验时间
泄漏电流(µA)
高压绕组—低压绕组及地
20
1min
3
低压绕组—高压绕组及地
0.48
1min
2
5 避雷器
5.1 技术参数
型号
HY5WZ-51/134
额定电压
51 kV
持续运行电压
40.8 kV
出厂日期
2015年05月
生产厂家
上海翱辰电气有限公司
5.2 试验设备
序号
名 称
型 号
数量
1
5000V电动兆欧表
FLUKE1550C
1
2
直流高压发生器
ZGF-200kV/2mA
1
5.3 试验结果
序号
试验项目
标准及协议要求
测试结果
1
绝缘电阻
35kV以上不小于2500MΩ，35kV及以下不小于1000MΩ，1kV以下不小于2MΩ
合格
2
基座绝缘电阻
基座绝缘电阻不低于5MΩ
合格
3
1mA下直流参考电压和0.75倍参考电压下泄漏电流试验
参考电压符合产品技术规定，与出厂值比较变化不应大于±5%，泄漏电流不应大于50μA。
合格
5.4 试验数据
5.4.1 避雷器绝缘电阻及基座绝缘电阻试验
相别
A
B
C
绝缘电阻（GΩ）
100
100
100
基座绝缘电阻（GΩ）
100
100
100
5.4.2 直流参考电压和0.75倍直流参考电压下的泄漏电流试验
相别
A
B
C
编号
2015CD010030
2015CD010061
2015CD010086
临界动作电压U1mA (kV)
82.1
81.4
82.1
0.75临界动作电压下的泄漏电流（μA）
16
11
19
6 备注
变压器出厂未做介损试验，因此介质损耗因素和电容量无法进行比较。
7 试验结论
参照《（GB 50150-2006）电气装置安装工程电气设备交接试验标准》、《（DL/T 596-1996）电力设备预防性试验规程》、《华北电网有限公司电力设备交接和预防性试验规程》及厂家技术参数，结合试验数据得出该变压器、避雷器试验：
合 格。
试验负责人: 刘君 试验人: 王建伟 审核人: 刘毅宁
35kV组合式变压器试验报告
设备使用地点：35kVxxxxx光伏电站 运行号：33# 试验性质：交接
试验时间：2016.6.28 温 度：25.3℃ 湿 度：48%
1 技术参数
产品型号
ZGSBJJ-Z-1000/35
额定电压
37000/480 V
出厂日期
2015年06月
额定电流
15.6/1202.8 A
出厂编号
ZCB11504343
冷却方式
ONAN
额定频率
50Hz
相数
3
联结组别
Dy11
额定容量
1000 kVA
短路阻抗
6.34%
绝缘水平
LI200 AC85 LI/AC 5 KV
使用条件
户外
生产厂家
正泰电气股份有限公司

开关位置
计算变比
电 压 (V)
电 流（A）
1
80.94
+5%
38850
-
2
79.01
+2.5%
37925
-
3
77.08
额定
37000
15.6
4
75.16
-2.5%
36075
-
5
73.23
-5%
35150
-

低压
电 压 (V)
电 流（A）
480
1202.8
2 试验设备
序号
名 称
型 号
数量
1
5000V电动兆欧表
FLUKE1550C
1
2
变压器直流电阻测试仪
BZC3391B
1
3
直流高压发生器
ZGF-III 200kV/2mA
1
4
介损测试仪
AI-6000K
1
5
全自动变比测试仪
BBC6638B
1
3 试验结果
序号
试验项目
标准及协议要求
测试结果
1
绕组直流电阻
1600kVA及以下三相不平衡率：
相电阻≤4%；线电阻≤2%
合格
2
绝缘电阻及吸收比
绝缘电阻值不低于出厂值或上次试验的70%；R60s/R15s≥1.3
合格
3
电压比及联结组标号
电压比误差主分接≤±0.5%，其他分接≤±1%。联结组标号与铭牌相符
合格
4
介质损耗因素
(tanδ%)
不应大于出厂值的130%
（tgδ%≤1.5%）
合格
5
直流泄漏试验
高压绕组：20kV,60s；低压绕组：0.48kV,60s；与上次试验比较无明显变化
合格
4 试验数据
4.1 高压绕组直流电阻测量（上层油温：26℃）
档位
高压绕组电阻（Ω）
不平衡率(≯2%)
AB
BC
CA
1
16.05
16.05
16.06
0.06
2
15.59
15.58
15.59
0.06
3
15.23
15.23
15.23
0
4
14.75
14.77
14.73
0.27
5
14.39
14.40.
14.39
0
低压绕组直流电阻
Rab（mΩ）
Rbc（mΩ）
Rca（mΩ）
三相不平衡率(≯2%)
1.960
1.965
1.968
0.40
4.3 电压比测量及电压矢量关系校定
高压侧对低压侧电压比
测量
位置
分接位置
实测变比
变比误差（%）
AB/ab
BC/bc
CA/ca
平均值
AB/ab
BC/bc
CA/ca
平均值%
高
对
低
1
81.20
81.23
81.24
81.22
0.34
0.38
0.39
0.37
2
79.26
79.27
79.28
79.27
0.33
0.34
0.35
0.34
3
77.35
77.35
77.40
77.37
0.34
0.34
0.41
0.36
4
75.40
75.40
75.42
75.41
0.32
0.31
0.34
0.32
5
73.48
73.49
73.50
73.49
0.32
0.34
0.35
0.34
标准要求
主分接≤±0.5%
4.4 绝缘电阻及吸收比测量
测量位置
R15s
R60s
R60s/R15s
R10min/R60s
高压－低压及地（GΩ）
21.9
38.7
1.76
-
低压－高低及地（GΩ）
25.4
31.5
1.24
-
高压、低压－地（GΩ）
23.4
32.8
1.40
-
铁芯－地（GΩ）
-
9.15
-
-
4.5 绕组连同套管介质损耗因素和电容量测量（上层油温：26℃）

实测值
上次测量值
实测与上次电容值差别比较（%）
测量位置
试验接法
试验电压
tgδ%
Cx(pF)
tgδ%
Cx(pF)
