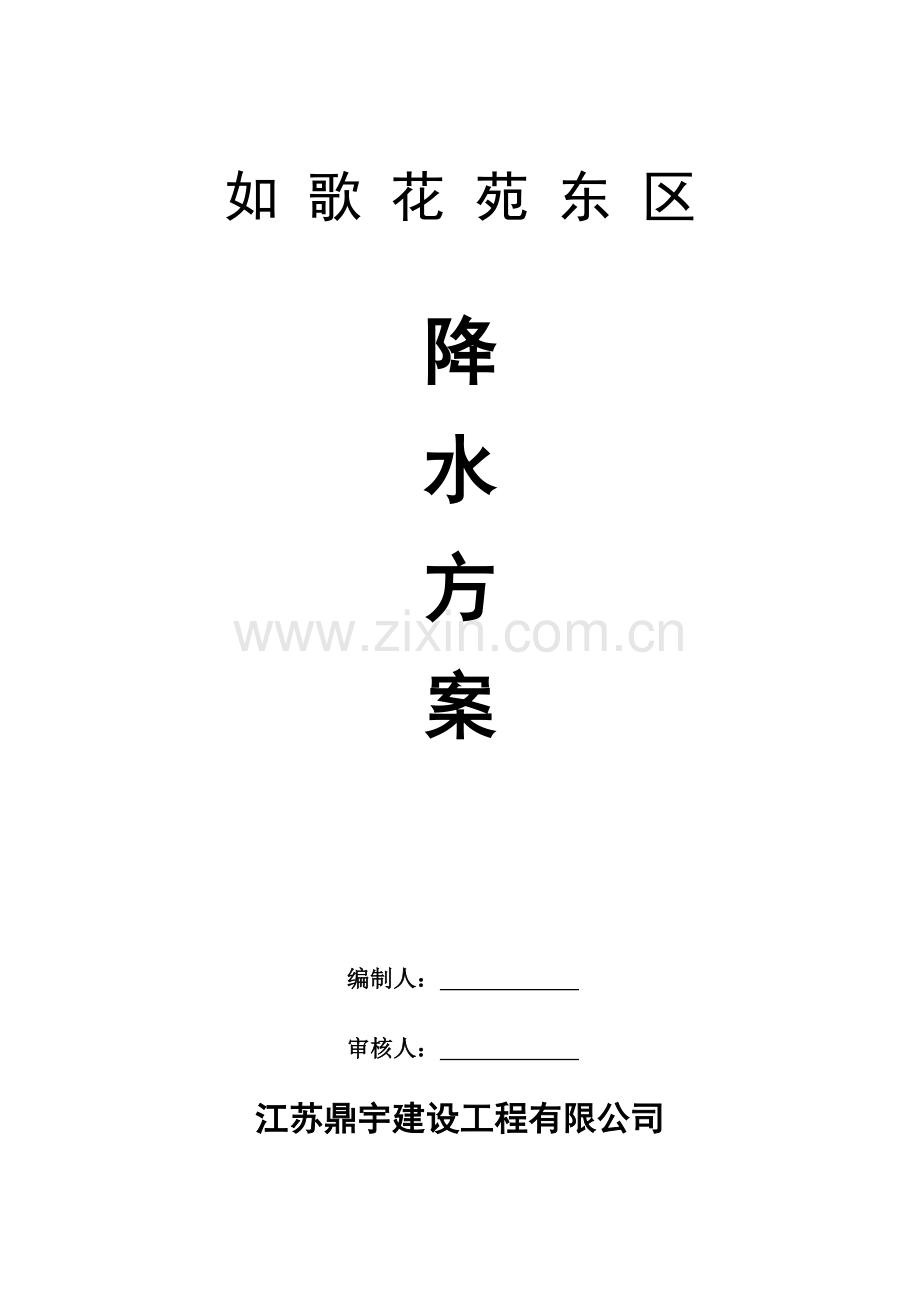

如歌花苑东区降水方案.doc

如 歌 花 苑 东 区

降
水
方
案

编制人：
审核人：
江苏鼎宇建设工程有限公司
2023年4月

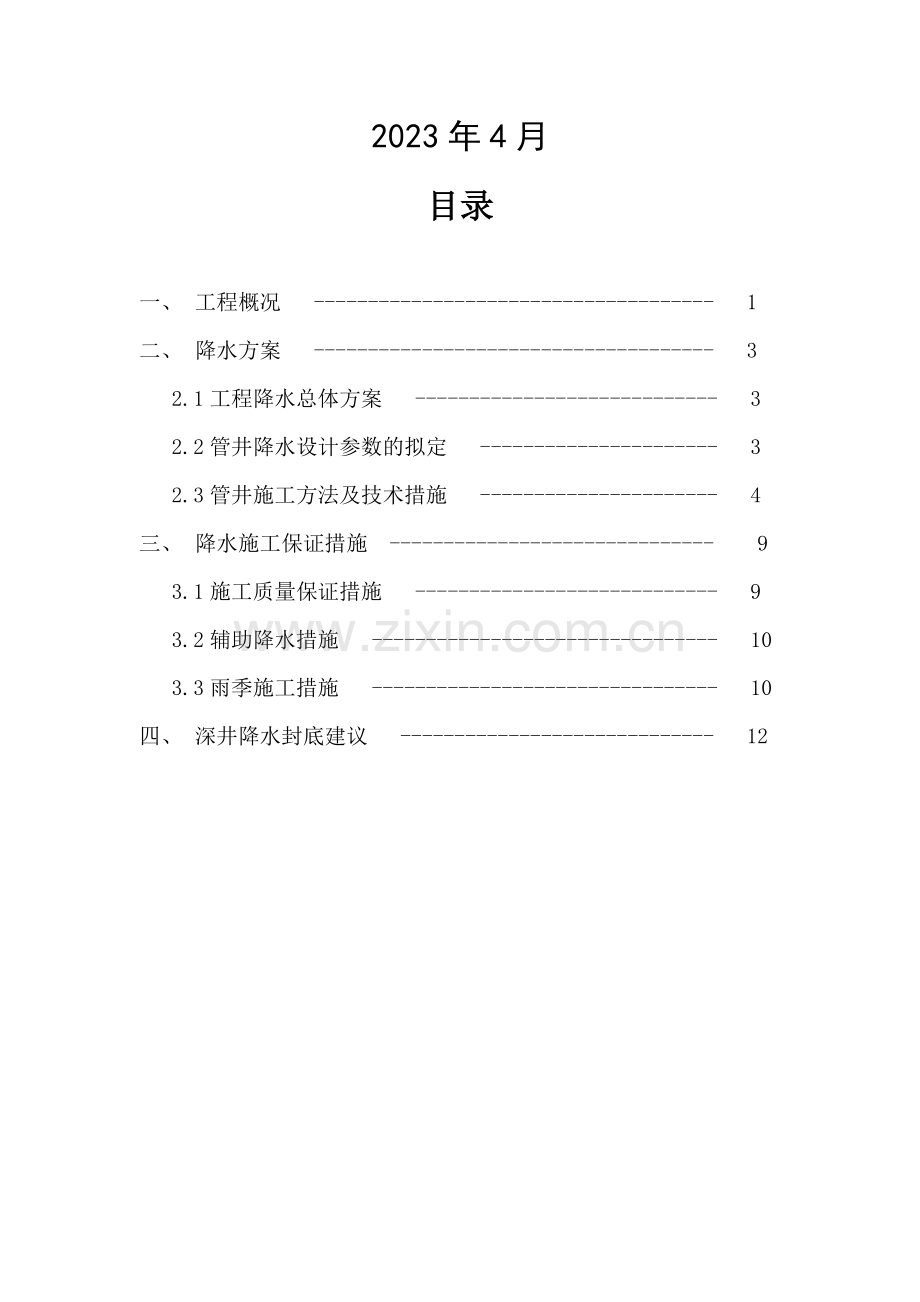

目录

一、 工程概况 ------------------------------------- 1
二、 降水方案 ------------------------------------- 3
2.1工程降水总体方案 ---------------------------- 3
2.2管井降水设计参数的拟定 ---------------------- 3
2.3管井施工方法及技术措施 ---------------------- 4
三、 降水施工保证措施 ------------------------------ 9
3.1施工质量保证措施 ---------------------------- 9
3.2辅助降水措施 -------------------------------- 10
3.3雨季施工措施 -------------------------------- 10
四、 深井降水封底建议 ----------------------------- 12

一、    工程概况
1.1工程简介：
江苏九鼎房地产开发有限公司拟建如歌花苑东区工程位于如皋市如城乡中山东路南侧、万寿路东侧、东皋路西侧。其中地下基础工程基底标高最浅－5.7m，最深－6.4m。设计开挖最大深度4.55～5.65m，由于我市地下水稳定水位在2.57～2.93m之间，因此，2.8m以下地基土具有丰富的地下水，在基础施工过程中需要降排水才干保证正常施工。
根据如皋市规划设计院提供的江苏九鼎房地产开发有限公司拟建如歌花苑东区地下室基坑支护设计图拟开挖基坑边坡一般边坡为0，对于电梯井、集水口等较深处采用1:1的坡率。为保证工程顺利进行，计划采用如下降水方案。
1.2 工程地质及水文地质特性分析：
1.2.1工程地质特性 ：拟建项目位于长江下游三角洲冲积平原地貌单元，施工范围内地基土为河流相和滨海相沉积物。地形总体平坦，场地一般高差约1.8m
1.2.2开挖地基土的构成与特性：
第一层为耕植、填土(杂填土)，层顶标高3.75m~5.62m， 50cm以上夹有大量植物根茎、碎砖、瓦砾、混凝土碎块等杂物，50cm以下以粉土为主，最大厚度4.0m，最小厚度0.5m，层底标高：-0.24～4.75m，
第二层为粉土，灰黄、灰色，含云母。有Fe、Mn质斑，粉土摇震反映中档，干强度底，湿，中密；层顶埋深0.5m~3.2m，层底标高为0.75m~3.25m，局部原有建筑物基础埋深较大处缺失。
第三层为粉砂，青灰、灰色、含云母。中密~密实，饱和，矿物成分以石英、长石为主，夹稍密~中密状粉土薄层，湿~很湿，无光泽反映，震反映度低，干强度底，层厚6.8m~9.9m，层底标高为-7.91m~-5.22m，此土层全场分布。
第四层为粉砂，青灰色、含云母。密实，局部中密，饱和，矿物成分以石英、长石为主，层厚7.3m~10.4m，层底标高为-17.29m~-13.91m，此土层全场分布。
第五层为粉土夹粉砂，青灰色、灰色、含云母。粉土中密，湿，无光泽反映，震反映中档，干强度底，粉砂中密，饱和，矿物成分以石英、长石为主，层厚0.5m~2.5m，层底标高为-18.69m~-16.15m，此土层全场分布。
第六层为粉砂，青灰色、含云母。中密~密实，饱和，矿物成分以石英、长石为主，层厚3.0m~55m，层底标高为-23.14m~-19.33m，此土层全场分布。
1.2.3水文地质特性 ：场地地下水重要为孔隙潜水，含水层重要赋存于第1~6工程地质单元体土层之中。地下水初见水位相称于绝对高程±2.33m，稳定地下水位相称于绝对高程±1.62~2.43m。平均稳定地下水位相称于绝对高程±2.8m。场地内砂性土富水性强，其储水性及导水性相对较好，地下水位受大气降水影响明显，径流缓慢。
二、降水方案
2.1工程降水总体方案：
根据设计工程结构的埋置深度、设计减少水位至最大埋深槽底下的距离（一般槽底最低标高以下０.５ｍ）和工程现场的实际地质情况，结合类似地区施工经验，以如皋市规划设计院提供的江苏九鼎房地产开发有限公司拟建如歌花苑东区地下室基坑支护设计图中地下室基坑降水平面图为依据，初步拟定用管井基坑降水，降水井位以设计图为指导，结合实际情况加以调整，以切断外部水源；减少基坑内水位的施工方案。
2.2管井降水设计参数的拟定
2.2.1井距拟定：根据施工经验本地区深井有效辐射半径约为10~15米，根据设计图规定，基坑布置深井约33口，基坑支护外侧设立9口观测井。
2.2.2井深拟定：25米
2.2.3管井成孔直径600mm，井管采用无砂混凝土井管，外径400mm、内径300mm；井管与井孔之间填滤料，滤料为粗砂与瓜子片，井管口高出地面0.3m。
2.2.4降水井中心线距开挖上口线2m；
2.2.5井内放置2m3/h潜水泵，将水抽至地面集水池。
2.2.6排水采用塑料管将降水井抽出的水直接排入适当部位开挖的排水沟（排水沟用塑料布铺盖）流入沉淀池，再排入现况雨水管或雨水沟内。
2.2.7 降水时间的拟定 ：降水井在施工完毕后开始降水，直到规定停止降水时为止（一般地下工程在顶面复土完毕后停止，复式建筑结构在主体工程完毕1/3~1/2或得到设计认可的情况下停止降水）。降水一定期间（一般5~7天）后，观测地下水位达成规定减少深度（槽底下0.5m）后方可进行基坑开挖。
2.3管井施工方法及技术措施：
2.3.1管井施工工艺流程 ：施工准备…放井位…挖泥浆池…挖探坑…成孔…换浆…吊放井管…填滤料…洗井…水泵安装…抽降
2.3.2施工准备
（1）具体调查地下管线分布情况（走向及埋深），关闭、阻断渗漏水源。
（2）调查场地周边雨、污水管线，清除管道淤泥，安排排水通道。
（3）组织项目人员进行开工前教育和安全、技术交底。
（4）水、电齐备，场地平整后，人员、材料、设备进场。
（5）连接水、电，安装调试设备。
（6）规划现场平面布置，合理安排成井施工设备和施工顺序。
2.3.3放井位：
（1）按设计规定和井位平面图布设井位并测量地面标高，井位与设计规定偏差≯300mm，井位遇有地下障碍物需进行破碎，当因障碍物影响而偏差过大时，应与设计人员协商。
（2）定井位应由专业测量人员进行，井位应设立显著标志，必要时采用钢钎打入地面下300mm，并灌入石灰粉。
2.3.4挖泥浆池：
根据场地条件在红线内距降水井3m处适当位置挖泥浆池，每2口井共用一个泥浆池。废浆应及时妥善解决，保持现场环境卫生。
2.3.5挖探坑：
为清除井位下障碍物，应在井位处挖探坑，直径800mm，深1.0～1.5m，当井口土质松散时，须设立护筒，避免泥浆侵泡、冲刷导致孔口坍塌。
2.3.6成孔：
管井采用人工磨钻进工艺成孔，地层自然造浆护壁。根据第一口井成孔情况，拟定局部钻进到地层时，是否采用膨润土护壁成孔。孔径不小于600mm，钻孔应保持圆正垂直，孔深不小于设计深度，正偏差≯200 mm。
2.3.7换浆：
井管下入前应注入清水置换泥浆，并用水泵或捞砂管抽出沉渣，使井内泥浆密度保持在1.15～1.25g/cm3。
2.3.8吊放井管：
井管采用无砂砼管，在混凝土预制井托上放置井管，在底部中间设导中器，四周栓8号铁丝，缓缓下放，当管口与井口相差200mm时，接上节井管，接头处用玻璃丝布粘贴，以免挤入泥砂淤塞井管，竖向用2～4条30mm宽竹条绑扎井管管身，固定井管。底端井管作为沉砂管，以上3.0m井管外包一层40目尼龙网，作为过滤管段。在粉土、粉细砂地段也应缠一层40目尼龙网，避免堵塞井壁。为防止上下管节错位，在下管前将井管依方向立直。吊放井管要垂直，并保持在井孔中心，为防止雨、泥砂或异物进入井中，井管要高出地面300mm，井口加盖。
2.3.9填滤料：
（1）井管下入后立即填入滤料。滤料沿井孔四周均匀填入，宜保持连续，将泥浆挤出井孔。填滤料时，应随填随测滤料填入高度，当填入量与理论计算量不一致时，及时查找因素。不得用装载机直接填料，应用铁锹下料，以防不均匀或冲击井壁。洗井后，如滤料下沉量过大，应补填至井口下1.5m 处，其上用粘土封填。
（2）滤料必须符合级配规定，合格率要大于90%，杂质含量不大于3%。
2.3.10洗井
（1）成井后，需清除孔内泥浆，至井内完全出清水止，再用污水泵反复进行恢复性抽洗，抽洗次数不得少于6次。
（2）洗井应在成井4小时内进行，以免时间过长，护壁泥皮逐渐老化难以破坏，影响渗水效果。
（3）洗井后可进行实验性抽水，拟定单井出水量及水位减少能否满足设计规定。
2.3.11水泵安装：
（1）潜水泵用麻绳吊放，泵的端部至井底距离不小于0.5m。
（2）安装并接通电源，每井附近设立电闸箱，预埋电缆，做到单井单控电源，并安装时间水位继电自动抽水装置和漏电保护系统。
2.3.12平面布置见附图
2.3.13抽降：
(1)联网抽降后应连续抽水，不应半途间断，水泵、井管维修应逐个进行。开始抽水时，因出水量大，为防止排水管网排水能力局限性，可有间隔的逐个起动水泵。
(2)抽水开始后，应做抽水实验，检查单井出水量、出砂量及含水层渗透系数。当出砂量过大，可将水泵上提，如出砂量仍然较大，应重新洗井或停泵补井。
   2.3.14水位观测：
(1) 为了控制了解在抽水过程中，地下水位的变化情况，同时为土方开挖提供可靠的依据，达成指导施工的目的。在相应位置布置观测井，抽水前应进行静止水位的观测，抽水初期天天早晚7点观测2次，水位稳定后应天天观测1次。
(2)在不利于地下水的渗流影响降水质量的情况下（如基表正好位于粘土层，地表白水不下渗）。在施工过程中，在槽体的两侧设立降水边沟，边沟上口0.4m，下口0.3m。沿槽体纵向每50m设立一口集水井，边沟中的地下水流至集水井后，用水泵抽出，排入现况水沟。
2.3.15降水周期：
沟槽开挖前5~7天沿线开始降水，在所有结构回填完毕后才可撤泵停止降水。
2.3.16降水不能降至预期水位时的补救方案：
　（1）加强降水井的抽水力度及效果。降水井经长时间抽水也许导致淤井、死井现象，可采用洗井设备重新洗井至抽水正常。
（2）加大抽水泵的功率，采用大功率泵抽水。
（3）在原有降水井之间补打降水井。
三、降水施工保证措施
3.1施工质量保证措施
3.1.1现场成立降水管理组，由专门技术人员进行现场管理，对施工过程和施工质量严格控制。
3.1.2布设降水井时，井位应根据图纸严格选定，须避开地下结构和欲埋设管线位置。
3.1.3进场材料按规定进行复试，机械设备要严格检查，不符合规定的一律不得使用。
3.1.4降水施工期间应保证连续供电，施工现场配备125KW发电机组一台，在发生供电障碍时应立即启用现场发电设施供电，避免因停电导致井内水位上升，影响施工。
3.1.5降水井在施工完毕后和降水期间，井口加设井盖，防止落入杂物，在井位插警示标志，防止其它施工对井管导致损坏，并由专人进行维护。
3.1.6现场必须备用不少于12台潜水泵，维持降水人员随时检查水泵的工作情况，及时更换运转不良的水泵。
3.1.7加强观测工作，对地下水位、水流动态、地面沉降等进行详实记录，并及时进行汇总、分析。
3.2辅助降水措施
场区内第一层原地潜水和局部第二层层间潜水若不能完全通过降水井排出，土方开挖见水时可采用明排法排水，即在沟槽内沿槽边挖排水沟，并间隔一定距离挖集水坑，坑内下入钢筋笼过滤管，管外填充级配砂石，在管内下泵抽水。在坡壁渗水处应插入导水管，将坡壁水排入下面的排水沟。
3.3雨季施工措施
3.3.1临时用电措施
（1）建立健全现场临时用电管理制度，电工值班巡查制度，贯彻临电管理人员，明确其职责。
（2）做好施工用电安全技术交底。
（3）所有电动机具、机械、电气设备必须由专职电工或持证的操作手进行操作和维修，非电工或操作手不得随意动用机电设备。
（4）雨天要遮盖各种机电设备，并随时检查。
（5）电工要做好值班及维修日记。
（6）工地使用的所有电器必须保证质量合格。
3.3.2机械管理措施
（1）建立健全现场雨季施工机械管理制度，贯彻机械管理人员，明确其职责。
（2）所有机械必须由专职操作手操作和维修，按操作规程操作，严禁非操作人员随意动用机械。
（3）机械管理人员必须对操作手做安全技术交底，并做好记录。
（4）所有机械做好使用及维修保养记录，必须天天检查拟定机械设备的安全使用。操作人员应做好交接班记录。
（5）机械管理人员要注意做好雨天对机械设备的遮盖，并检查电源、电路是否安全，以防漏电伤人。
3.3.3料具管理措施
（1）建立健全现场料具管理制度，贯彻料具管理人员，明确其职责。
（2）现场料具堆放必须按规定的位置，严禁乱堆乱放。
（3）根据进度规定，提出材料需用计划，及时组织进场。凡雨天运送困难的材料，要考虑有一定量的储备，防止出现停工待料现象。
（4）石料集中堆放，并要用苫布遮盖，同时做好周边的排水，以防止施工时堵塞料管。
（5）每道工序竣工必须做到活完料净场地清，按指定的地方码放好。
3.3.4安全防护措施
（1）现场要有健全的安全领导小组和安全管理制度及措施。
（2）施工前应进行技术安全交底，施工中应明确分工，统一指挥，设专人负责。
（3）施工现场用电应严格按照用电安全管理规定，加强电源管理，防止发生电器火灾。
（4）对基坑周边的检查，发现隐患及时上报，并加强该地段的安全措施。
四、深井降水封底建议
该项目深井降水井位设计均布置在基坑内，为方便施工过程检查、检修，在基础预留降水井孔，待降水结束后进行封井，其建议性方案附后。
