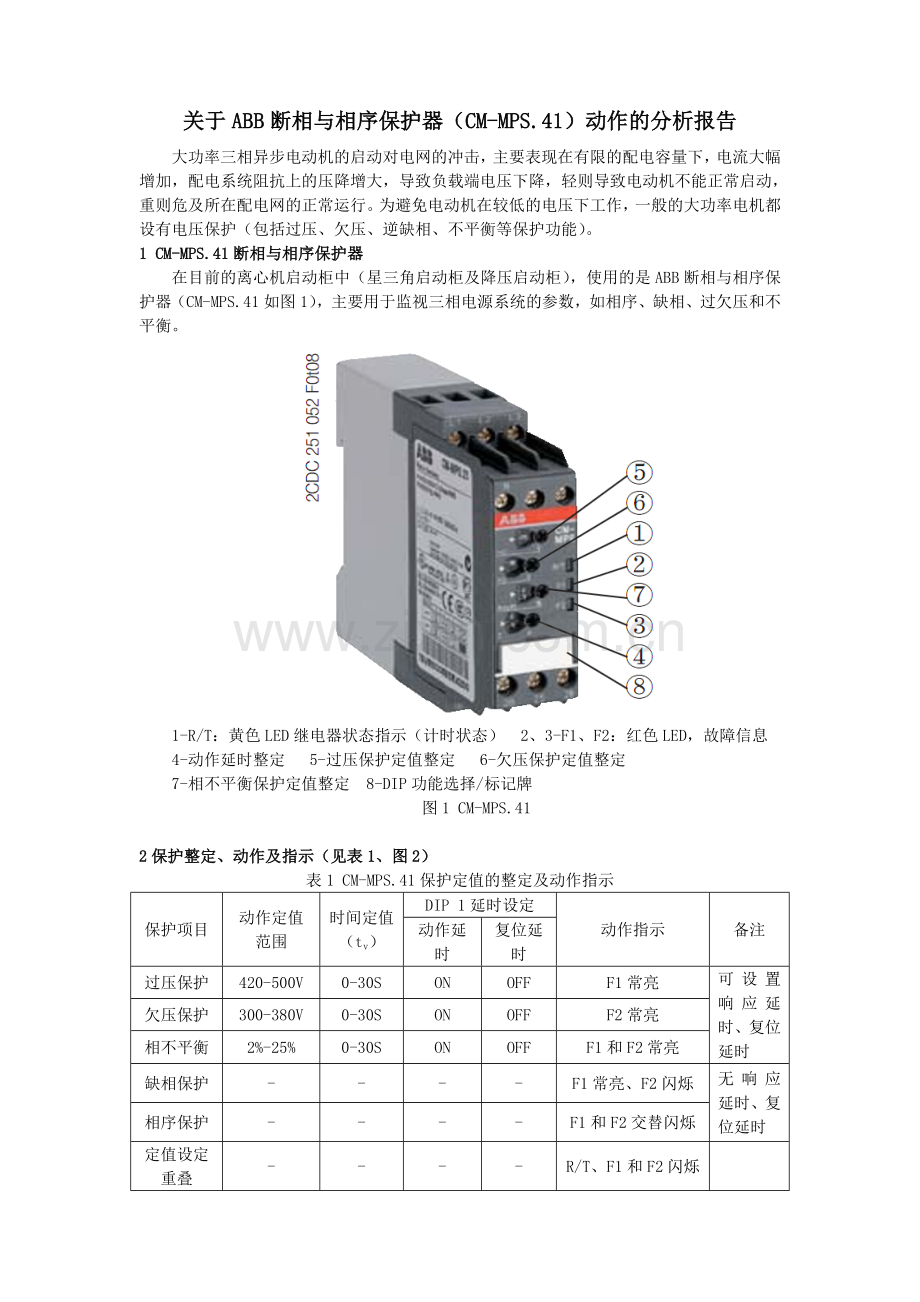

关于ABB断相与相序保护器（CM-MPS.41）动作的分析报告
大功率三相异步电动机的启动对电网的冲击，主要表现在有限的配电容量下，电流大幅增加，配电系统阻抗上的压降增大，导致负载端电压下降，轻则导致电动机不能正常启动，重则危及所在配电网的正常运行。为避免电动机在较低的电压下工作，一般的大功率电机都设有电压保护（包括过压、欠压、逆缺相、不平衡等保护功能）。
1 CM-MPS.41断相与相序保护器
在目前的离心机启动柜中（星三角启动柜及降压启动柜），使用的是ABB断相与相序保护器（CM-MPS.41如图1），主要用于监视三相电源系统的参数，如相序、缺相、过欠压和不平衡。

1-R/T：黄色LED继电器状态指示（计时状态） 2、3-F1、F2：红色LED，故障信息
4-动作延时整定 5-过压保护定值整定 6-欠压保护定值整定
7-相不平衡保护定值整定 8-DIP功能选择/标记牌
图1 CM-MPS.41

2保护整定、动作及指示（见表1、图2）
表1 CM-MPS.41保护定值的整定及动作指示
保护项目
动作定值范围
时间定值（tv）
DIP 1延时设定
动作指示
备注
动作延时
复位延时
过压保护
420-500V
0-30S
ON
OFF
F1常亮
可设置响应延时、复位延时
欠压保护
300-380V
0-30S
ON
OFF
F2常亮
相不平衡
2%-25%
0-30S
ON
OFF
F1和F2常亮
缺相保护
-
-
-
-
F1常亮、F2闪烁
无响应延时、复位延时
相序保护
-
-
-
-
F1和F2交替闪烁
定值设定重叠
-
-
-
-
R/T、F1和F2闪烁

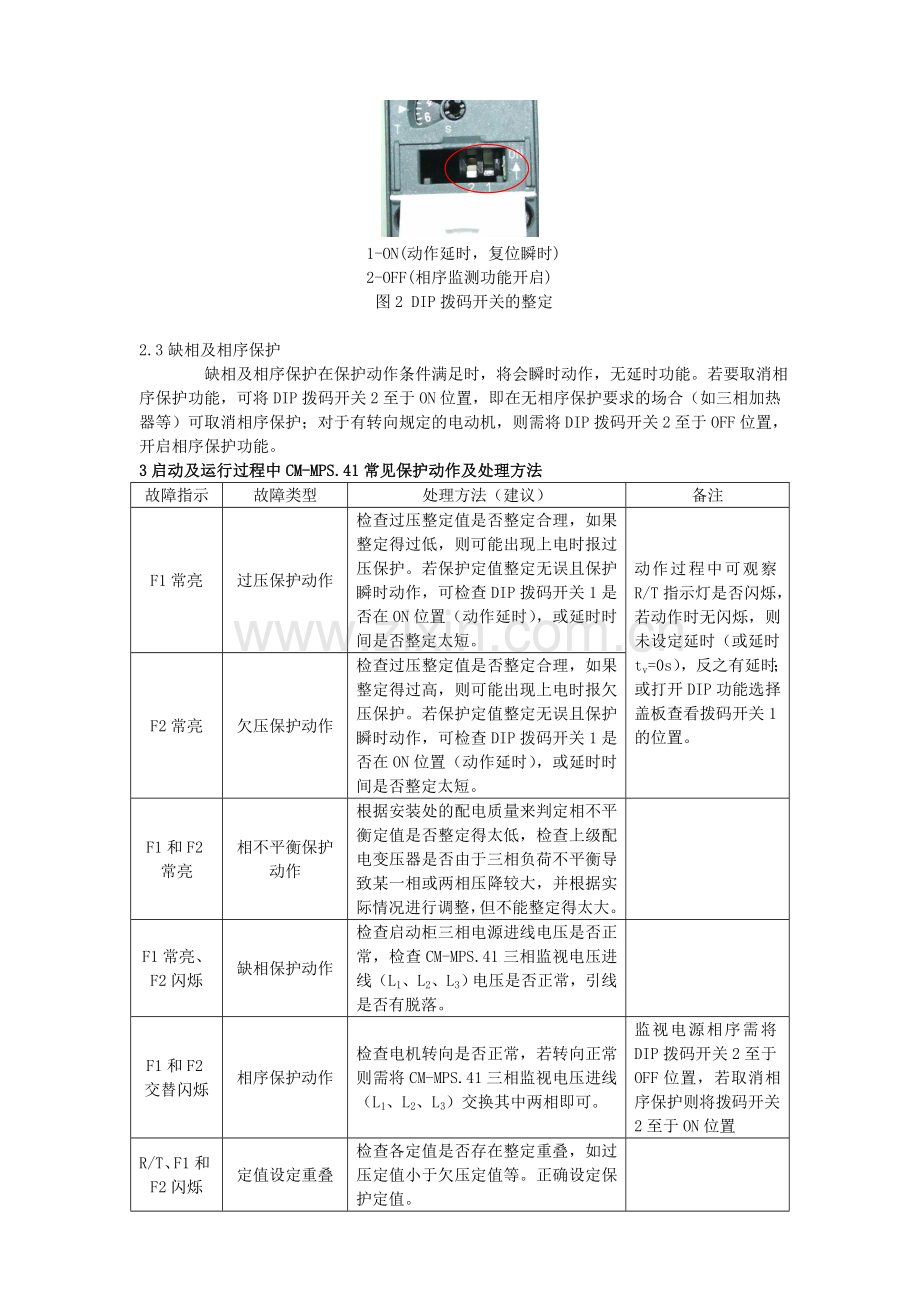

1-ON(动作延时，复位瞬时)
2-OFF(相序监测功能开启)
图2 DIP拨码开关的整定

2.3缺相及相序保护
缺相及相序保护在保护动作条件满足时，将会瞬时动作，无延时功能。若要取消相序保护功能，可将DIP拨码开关2至于ON位置，即在无相序保护要求的场合（如三相加热器等）可取消相序保护；对于有转向规定的电动机，则需将DIP拨码开关2至于OFF位置，开启相序保护功能。
3启动及运行过程中CM-MPS.41常见保护动作及处理方法
故障指示
故障类型
处理方法（建议）
备注
F1常亮
过压保护动作
检查过压整定值是否整定合理，如果整定得过低，则可能出现上电时报过压保护。若保护定值整定无误且保护瞬时动作，可检查DIP拨码开关1是否在ON位置（动作延时），或延时时间是否整定太短。
动作过程中可观察R/T指示灯是否闪烁，若动作时无闪烁，则未设定延时（或延时tv=0s），反之有延时；或打开DIP功能选择盖板查看拨码开关1的位置。
F2常亮
欠压保护动作
检查过压整定值是否整定合理，如果整定得过高，则可能出现上电时报欠压保护。若保护定值整定无误且保护瞬时动作，可检查DIP拨码开关1是否在ON位置（动作延时），或延时时间是否整定太短。
F1和F2常亮
相不平衡保护动作
根据安装处的配电质量来判定相不平衡定值是否整定得太低，检查上级配电变压器是否由于三相负荷不平衡导致某一相或两相压降较大，并根据实际情况进行调整，但不能整定得太大。

F1常亮、F2闪烁
缺相保护动作
检查启动柜三相电源进线电压是否正常，检查CM-MPS.41三相监视电压进线（L1、L2、L3）电压是否正常，引线是否有脱落。

F1和F2交替闪烁
相序保护动作
检查电机转向是否正常，若转向正常则需将CM-MPS.41三相监视电压进线（L1、L2、L3）交换其中两相即可。
监视电源相序需将DIP拨码开关2至于OFF位置，若取消相序保护则将拨码开关2至于ON位置
R/T、F1和F2闪烁
定值设定重叠
检查各定值是否存在整定重叠，如过压定值小于欠压定值等。正确设定保护定值。
