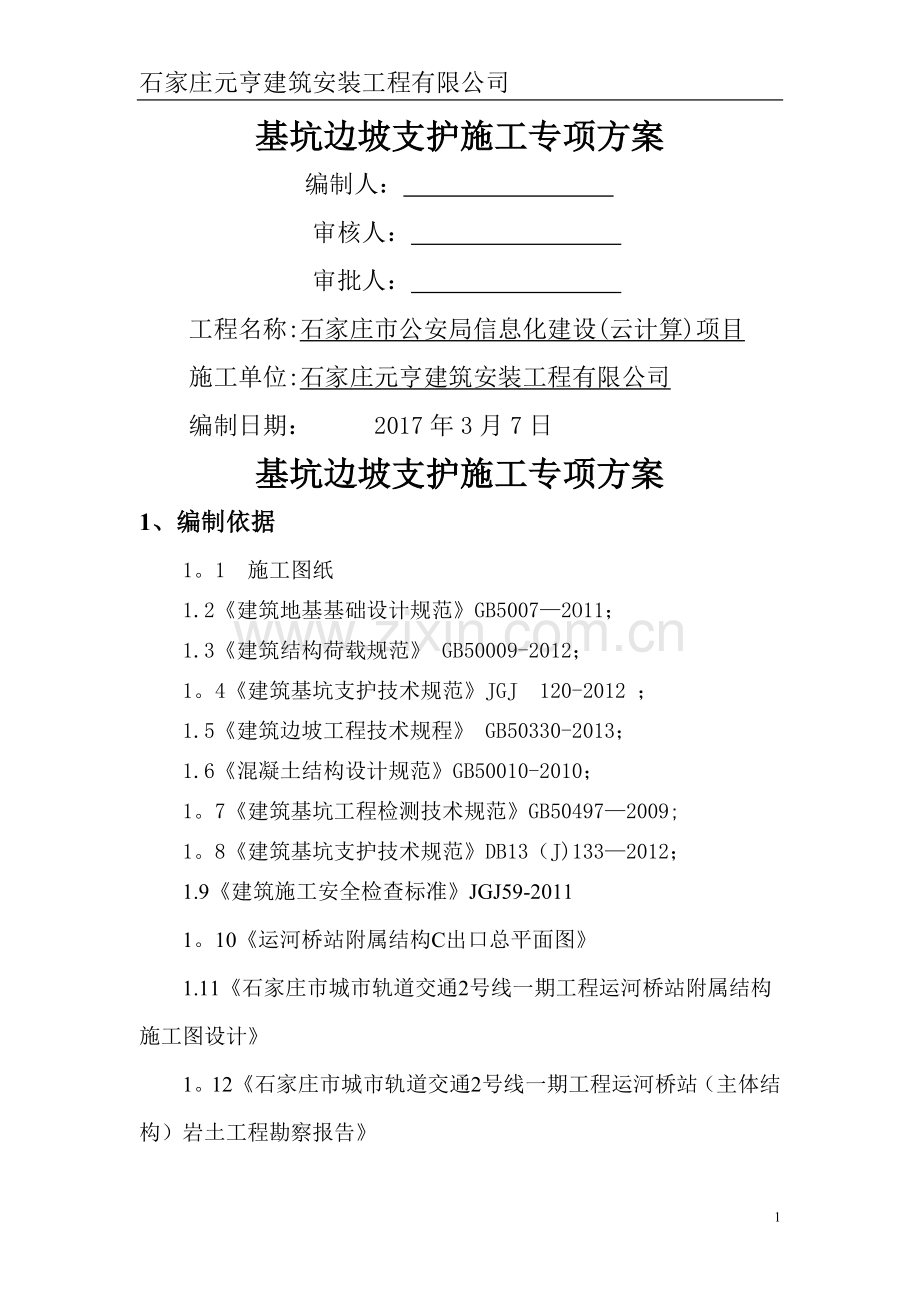

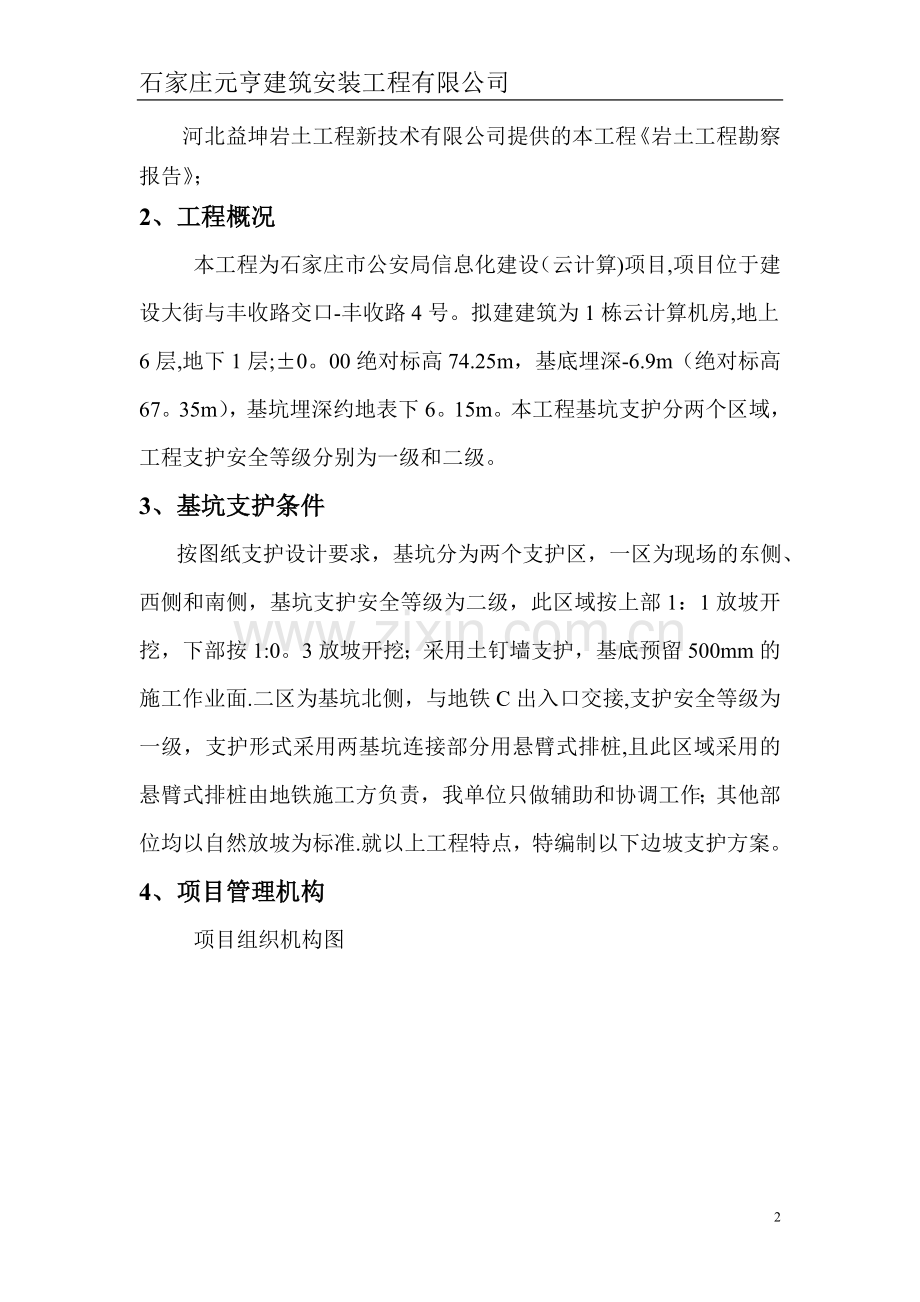

石家庄元亨建筑安装工程有限公司基坑边坡支护施工专项方案 编制人： 审核人： 审批人： 工程名称:石家庄市公安局信息化建设(云计算)项目施工单位:石家庄元亨建筑安装工程有限公司编制日期： 2017年3月7日基坑边坡支护施工专项方案1、编制依据1。1 施工图纸1.2建筑地基基础设计规范GB50072O11；1.3建筑结构荷载规范 GB50009-2012；1。4建筑基坑支护技术规范JGJ 120-2012 ；1.5建筑边坡工程技术规程 GB50330-2013；1.6混凝土结构设计规范GB50010-2010； 1。7建筑基坑工程检测技术规范GB504972009;1。8建筑基坑支护技术规范DB13（J)1332012；1.9建筑施工安全检查标准JGJ59-20111。10运河桥站附属结构C出口总平面图1.11石家庄市城市轨道交通2号线一期工程运河桥站附属结构施工图设计1。12石家庄市城市轨道交通2号线一期工程运河桥站（主体结构）岩土工程勘察报告河北益坤岩土工程新技术有限公司提供的本工程岩土工程勘察报告；2、工程概况本工程为石家庄市公安局信息化建设（云计算)项目,项目位于建设大街与丰收路交口-丰收路4号。拟建建筑为1栋云计算机房,地上6层,地下1层;0。00绝对标高74.25m，基底埋深-6.9m（绝对标高67。35m），基坑埋深约地表下6。15m。本工程基坑支护分两个区域，工程支护安全等级分别为一级和二级。3、基坑支护条件 按图纸支护设计要求，基坑分为两个支护区，一区为现场的东侧、西侧和南侧，基坑支护安全等级为二级，此区域按上部1：1放坡开挖，下部按1:0。3放坡开挖；采用土钉墙支护，基底预留500mm的施工作业面.二区为基坑北侧，与地铁C出入口交接,支护安全等级为一级，支护形式采用两基坑连接部分用悬臂式排桩,且此区域采用的悬臂式排桩由地铁施工方负责，我单位只做辅助和协调工作；其他部位均以自然放坡为标准.就以上工程特点，特编制以下边坡支护方案。4、项目管理机构 项目组织机构图 项目经理郭英波安全员吴增亮技术员石玺土建施工员路振浩电气施工员赵春宇生产经理张永保技术负责人王雪辉材料员刘学亮5、支护材料要求 1、土钉墙 孔径110mm，水泥采用P.S.A32.5MPa水泥，土钉注浆从孔底开始灌注，浆液为水泥纯浆。一区土钉钢筋采用三级钢筋直径为16mm，土钉入射角为15度。加强钢筋均采用三级钢筋直径为14mm。面层采用6。5mm间距为200*200的钢筋网,喷射C20细石混凝土，厚度不小于80mm，钢筋网采用绑扎固定,水平加强筋应相连贯通,加强筋采用双面焊接,焊接长度不应小于5d.基坑顶部宽出基坑外缘1500mm 。 2、防水构造 在距基坑边1500mm处设宽240mm，高300mm的砖墙做防水台，防止地面水流入基坑以及杂物落下，挡墙用砖砌筑，水泥砂浆抹面。6、边坡支护（一）、基坑开挖施工前，要对周边地下管线应进行核实。土方开挖施工应与护坡施工密切配合，严禁超挖。基坑开挖后如发现局部土质较差,应将土钉加长、加密;基坑及坡道临空面边缘搭设红白相间防护栏杆，护栏距坑边1。0m，钢管采用扣件连接，立杆打入土层50cm以上，并作夯实处理,立杆间距不大于3.0m，上栏杆距地面1。2m，下横杆距地面0.5m，并设置醒目标示，以防止人或物坠落基坑（二）、施工工序1、根据图纸进行基坑边线及边坡线定位，撒出石灰线，然后开挖。先挖去面层渣土层，从南向北进行土方开挖，边坡预留50-100mm厚余土，人工修整。2、开挖过程中边挖边修整边坡,按设计要求放坡系数开挖,确保边坡符合安全要求.3、大开挖完成后，进行人工修整。施工、测量人员要控制好轴线、标高，确保符合设计要求。4、每次开挖完成后，水泥砂浆护壁达到设计强度的70后，方可进行下一层面的开挖。5、施工中对轴线控制桩，观测点要加以保护.(三)土方施工技术要求1、土方开挖从上往下分层分段依次进行，随时按设计附图要求放坡.2、做好地表和坑内排水,坑内周边设排水沟和积水井，配备相应的抽水机或潜水泵，确保坑内的雨水能及时排走。3、坑内的积水不得直接排入市政管网，应设沉砂井，把泥沙沉淀后才能排入市政管网。4、土方开挖应从上往下分层分段依次进行，随时做成一定的坡势,以利泄水及边坡的稳定.在接近设计坑底标高或边坡边界时预留300mm厚的土层，用人工开挖和修坡,边挖边修坡，保证标高符合设计要求。（四）喷射施工工艺1、施工准备 准备好电工、机械工、泥水工等各工队，压浆机等施工机具。2、施工程序 清理开挖工作面一埋设泄水管一喷射细石砼一下步开挖护坡。 本工程土方与护坡相互配合是关键,土方按护坡挖土技术交底开挖并修坡，应保证坡面平整，达到设计开挖位置.机械挖土应正对坡面进行，派专人现场指挥挖土，严格分层分段开挖，杜绝超挖。(五)、喷射细石砼的工艺要求1、在边坡进行喷射细石砼前,按图纸要求做好各项准备工作:1）按图纸要求在坡面上确定泄水孔位,设置泄水孔。2）埋设控制喷射细石砼厚度的标志。2、喷射细石砼的标号为C20，喷射细石砼前先试喷，以确定合适的配比及施工方法，试喷效果经监理工程师认可后方可大面积施工。3、喷射细石砼分段、分片由下而上进行,作业开始时，先送风，后开机，再给料;结束时，待料喷完后，再关机。向喷射机供料时必须连续均匀，机器正常运转时,料斗内保持足够的存料。喷层厚度要均匀,符合图纸要求的厚度。4、喷射开始时，减小喷头至受喷坡面的距离，并调节喷射角度，以保证细石砼的密实性。5、大面积喷细石砼，每隔2025m设置一道伸缩缝，缝宽20mm。6、下列情况暂停喷射施工:1）雨天冲刷新喷面上的水泥,造成砂浆脱落.2）气温低于+5度。3)大风妨碍喷射手进行工作。(六)喷锚施工工艺1、 施工准备1）、在进行喷锚网施工之前,应充分核对设计文件、土层条件和环境条件。2）、施工前，要认真检查原材料型号、品种、规格及质检单，必要时进行材料性试验.3）、施工前，混凝土喷射机、空压机和注浆机、搅拌机等机械设备以及风、水管路、电线等应配套齐全，并进行全面检查和联合试运转。输料管应能承受0.8Mpa以上的压力，供水设施应确保喷头处水压高于该处工作风压0。050。1Mpa。(七）喷锚支护工艺要求1、钢筋网宜随壁面铺设，但距岩土面一般不宜小于3cm.钢筋应压在锚杆锁紧装置下面，并与锁紧钢筋焊接成一体；边壁上的钢筋网宜延伸至地表面，其长度一般不应小于lm。根据施工作业面分层分段铺设钢筋网，钢筋网之间的搭接采用绑扎。2、喷射细石混凝土至设计厚度，厚度控制可用锚杆头或插入标桩进行，混凝土必须加入速凝剂。(八)、质量控制1、喷射混凝土所用水泥、水及砂子的规格要求与注浆材料相同，且砂的含水率宜控制在57。石子应采用坚硬、耐久的卵石、碎石,其最大粒径一般不应大于l5mm，速凝剂必须采用国家鉴定合格的产品。2、喷射混凝土的配合比根据设计要求确定，一般可采用水泥：砂石重量比为1:44。5。3、喷射混凝土的水灰比一般采用0。400。50。4、速凝剂的掺量应视地质条件确定，通常为水泥重量的3左右，特殊情况下可减小或增大比例。（九）、喷射混凝土作业具体要求如下：1、混合料应搅拌均匀，颜色一致，随拌随用，不掺速凝剂时存放时间不应超过1h，掺速凝剂时，存放时间不超过20min。2、喷射时，喷头处的工作风压以保持在0。10-0。12MPa为宜,喷头与受喷面应尽量垂直,并保持在O。8-1.Om的距离。3、喷射应由下而上进行，喷头运动一般按螺旋式轨迹一圈压半圈均匀缓慢地移动。挖出的作业面修理平整后，如坡面异常松散，应尽快进行初喷混凝土，以稳定壁面，防止松散土塌落，初喷厚35cm。4、钢筋网铺设完毕后进行喷面,喷射厚度为不少于图纸要求8cm。5、喷射混凝土接茬,应斜交搭接,搭接长度一般为喷射厚度的2倍以上.6、回弹物应及时回收利用，但不宜作为喷料重新喷射。7、喷射混凝土终凝后2h应浇水养护,保持混凝土表面湿润，养护期不少于7天。7、安全保证技术措施1、土方开挖前应探明地下管网，防止发生意外事故。基坑周边2米范围内严禁堆土、堆料或停放机具，基坑施工期问设警示牌，夜问加设红色灯标志.2、基坑外施工人员不得向坑内乱扔杂物，向基坑下传递工具时接稳后再松手。3、坑下人员休息要远离基坑边及放坡处，以防不测。4、施工机械一切服从指挥，人员应尽量远离施工机械，如有必要,先通知操作人员,待回应后方可接近.5、场内按各阶段施工情况在进出口和危险区挂宣传画、标牌及标语，各种防护部位防护到位.各种标牌应挂齐，并挂在醒目的位置。6、对进入现场的施工人员进行摸底审查，坚持先审后用的原则,对重点人员做到心中有数，并注册登记。所有作业人员都必须经过三级安全教育后才可上岗。7、建立门卫制度和巡逻护场制度，设专人两班制昼夜值班，并做好值班记录.对携带施工材料进出场的人员和车辆要开出门证,对进入施工现场的联系业务的其他人员要进行登记，经门卫许可后方能进入.8、工地建立消防管理制度,做好消防工作，消除火灾隐患。所有施工人员必须保护消防设施，不得损坏和擅自挪用消防设备、器材,不准埋压和圈占消防水源，不准占用、堵塞消防通道，不准在施工现场内吸烟。9、上下基坑要设置专用上下斜道.人工挖土、修土时，作业人员要有2m安全操作距离。坑边不堆放土方和建筑材料。当重型机械在坑边作业时，专门设置的平台或深基础等。同时，限制或隔离坑顶周围振动荷载的作用.8、边坡安全监测本分项属于深基坑工程。本方案根据建筑基坑工程监测技术规范GB504972009，设计图及其他相关行业标准采进行编制：1、监测目的 为了保证建筑基坑及周边环境安全。2、监测内容:1)、基坑顶水平位移和垂直位移；2)、地表开裂状态（位置、宽度）的观察和记录;3）、周边设施(建筑物、道路、管线)的变形观测；4）、基坑渗、漏水情况的观察；5）、基坑周边可能危及支护安全的水害来源（生产、生活排水、上下水管等）的观察.3、监测方案： 必须使用经纬仪.水平仪，卷尺等监测仪器进行监测，不得目测，监测仪器精度应满足现场监测要求，并设变形监测报警值。班组日常进行安全检查,项目部每周进行安全检查，分公司每月进行安全检查,所有安全检查记录必须形成书面材料。9、施工应急措施1、土方开挖和基坑维护期间,应储备槽钢、钢管、花管、草袋、土工织物装砂或土等应急物质.当基坑状况恶化时，应立即用上述材料反压坡脚，必要时在坡顶削坡减载，保持坡顶稳定后再妥善处理.2、较差土质的局部剥离坍塌的处理:迅速采用土钉挂网固定,喷射速凝混凝土。3、边坡局部涌水的处理：迅速插入花管引流，用黄泥料封堵缩小范围，在基坑上部打入垂直花管注浆和水平花管注浆，喷射速凝混凝土封堵.4、基坑边坡局部发生塌方的处理：1)、立即采用彩条布覆盖,预防雨水入渗，造成边坡再次塌方。2)、基坑边坡塌方段坡顶面的裂缝用水泥砂浆封闭，并设置止水墙挡水或设置排水沟排水，防止雨水进入边坡壁内。3)、采用由上而下、逐层清除塌方体、逐层进行喷锚网作业，每层深度一般为1。52。Om，严禁超深清除塌方体.4)、对塌方后已形成自然被面的边坡,应立即用喷射混凝土予以封闭，然后采用喷锚网进行系统加固。5)、当塌方体不允许完全清除时，可采用锚管对塌方体进行预先加固。6）、对塌方后末形成自然坡面的边壁，加固作业时应加强监测，并派专人在地表面观测边壁的稳定情况，发现险隋，及时撤出作业人员。7)、当基坑边壁出现位移不收敛但尚未塌方时,应立即用勾机铲斗反压或采取其他措施使其临时稳定，然后采用喷锚网支护进行系统加固。10、应急预案1、安全预案工作流程根据本工程施工特点及基坑距周边市政管线较近的实际情况，认真的组织了对危险源的环境因素的识别和评价,特制定本项目发生紧急情况或事故的应急措施，开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响，应急准备和响应工作程序见下图：危险源及环境因素的识别、评价编制应急预案成立抢险领导小组组建抢险队、救护车配备应急物资、设备应急知识教育培训实施应急预案进行评审、修订定期评审未发生发生应急准备和相应工作程序2、突发事件及风险分析和预防3、突发事件及风险分析根据本工程施工特点及地质情况，充分考虑到施工技术难度和困难，不利条件等,经多方讨论和分析,确定土方开挖的突发事件、风险或紧急情况如下：基坑开挖时引起周边构筑物不均匀沉降，造成构筑物的倾斜、裂缝、倒塌、变形、地面沉降等。围护结构在开挖过程中,随着地层变化发生变形速率大，水平位移超标。大规模的降水侵袭，使基坑内涌水，设备、人员等被淹，材料库房，工人宿舍被毁。如基坑开挖因暴雨造成基坑淹水，损坏设备、危及施工人员安全等.基坑开挖时对地下天然气管道、污水管、电缆的影响，。火灾、意外的工伤事故等,人员在基坑内中毒、中暑、被困等情况。4、突发事件及风险预防措施通过上述突发事件及风险情况分析，确定基坑开挖中施工准备几预防措施如下：加强观察和监测：在基坑开挖过程中，严格按照设计要求对基坑进行布点和监测，并将监测数据及时上报监理和设计。监测过程中如果监测值达到报警值，立即加强监测频率。发现异常立即停止下一道工序，连续监测并采取相应措施，同时通知业主、监理及设计单位共同研究处理,确保施工安全.按照规范要求在基坑周边设置安全网，土方开挖时每层开挖作业面设专人指挥，用口哨、红旗等建立有效联系，防止挖掘机臂接触支撑.施工工地的生活用房及生产用房均按标准进行搭建,施工围墙牢固,堆放在建筑工地的轻型材料要捆绑固定。做好由于基坑垮塌导致周边建筑物结构损坏的抢险工作，施工场地专门设抢险救灾物资库,库房设在工地现场附近，道路保持畅通,以备急用.工地和石家庄市第三医院建立密切联系,一旦出现意外事故,可立即进行抢救。做好防止火灾工作，做好预防工作，工地自备灭火器材及防毒面具等。5、应急预案机构6、应急组织机构设立应急小组,由项目经理任组长，生产经理及技术负责人任副组长，组员由安全科、施工科、质检科、技术科、物资部等相关人员组成。设应急报告电话，并告知现场作业人员.应急小组负责应急预的方案制定、应急预案的组织预演、应急抢救的物资保障。 7、应急的物资保障各种型钢、锚杆、喷浆机、水泥、砂石料都需备足一定数量，放置于工地料库，确保不应急物资的充足,不在生产过程中挪用，并及时轮换。8、事故事件处置1、事故事件处置程序最早发现事故者,应立即向救援小组办公室报警。救援小组办公室接到电话后，在核实事故真相后，应立即报告救援小组。救援小组接到报告后，应立即发出警报,通知各相关小组成员及救援专业队伍赶赴现场，并上报公司救援指挥中心办公室.指挥中心办公室接到电话后，报告指挥中心，并组织相关人员赶赴现场指挥救援工作。2、事故事件现场处理最早发现者因立即通知处于危险状态下的其他人员撤离危险区域，并尽可能切断危险源。救援小组及救援专业队伍到达现场后，由救援小组组长暂时接替项目经理行使指挥职权，组织各专业抢险队进行援救.在指挥中心人员到位后,立刻进行现场抢险工作,当事态发展不能控制时,立即向友邻单位或其他单位发出请求支援令.最大限度降低事故事件损失率.14
