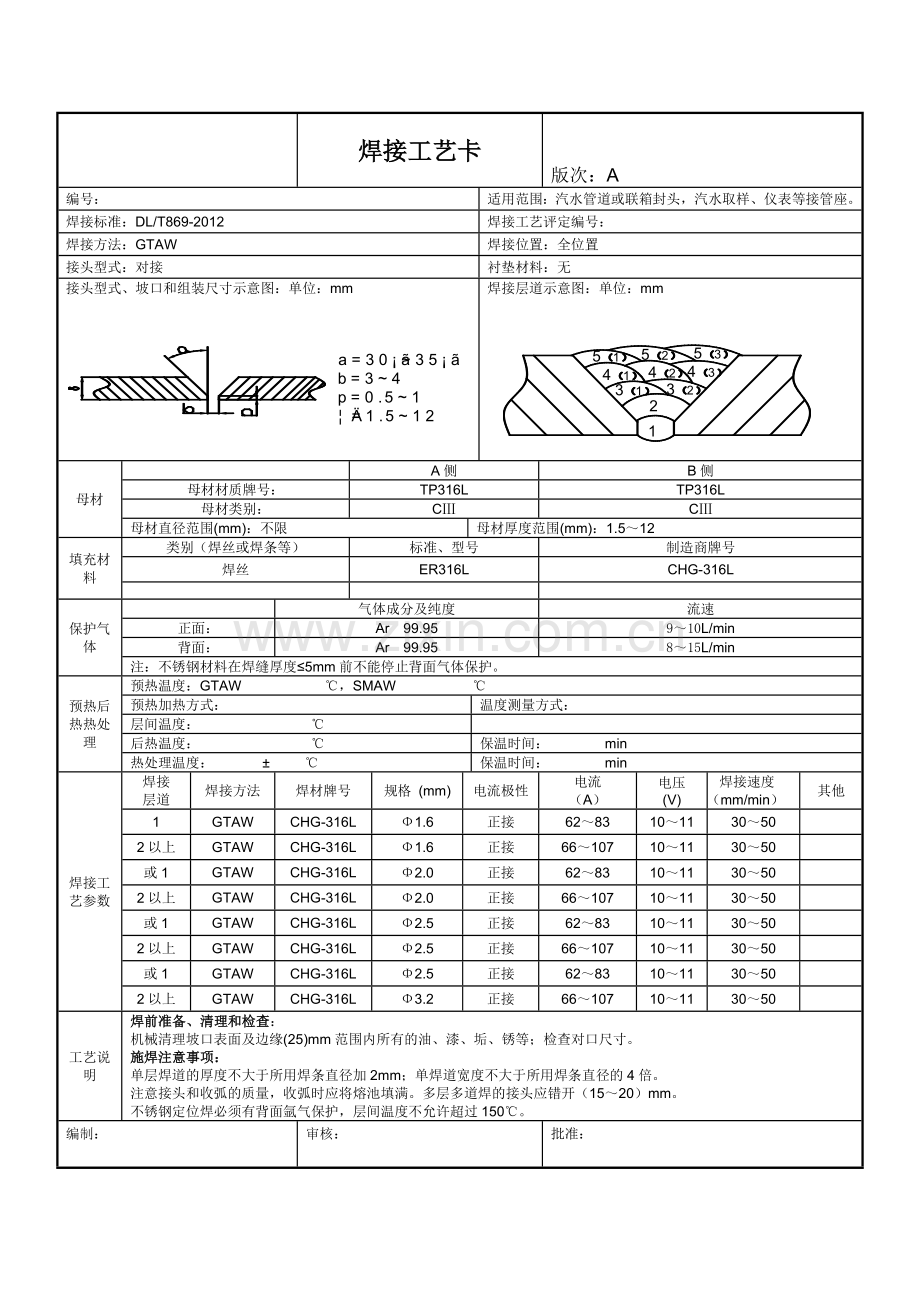

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP316L
TP316L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：不限
母材厚度范围(mm)：1.5～12
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER316L
CHG-316L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
9～10L/min
背面：
Ar 99.95
8～15L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-316L
Φ1.6
正接
62～83
10～11
30～50

2以上
GTAW
CHG-316L
Φ1.6
正接
66～107
10～11
30～50

或1
GTAW
CHG-316L
Φ2.0
正接
62～83
10～11
30～50

2以上
GTAW
CHG-316L
Φ2.0
正接
66～107
10～11
30～50

或1
GTAW
CHG-316L
Φ2.5
正接
62～83
10～11
30～50

2以上
GTAW
CHG-316L
Φ2.5
正接
66～107
10～11
30～50

或1
GTAW
CHG-316L
Φ2.5
正接
62～83
10～11
30～50

2以上
GTAW
CHG-316L
Φ3.2
正接
66～107
10～11
30～50

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

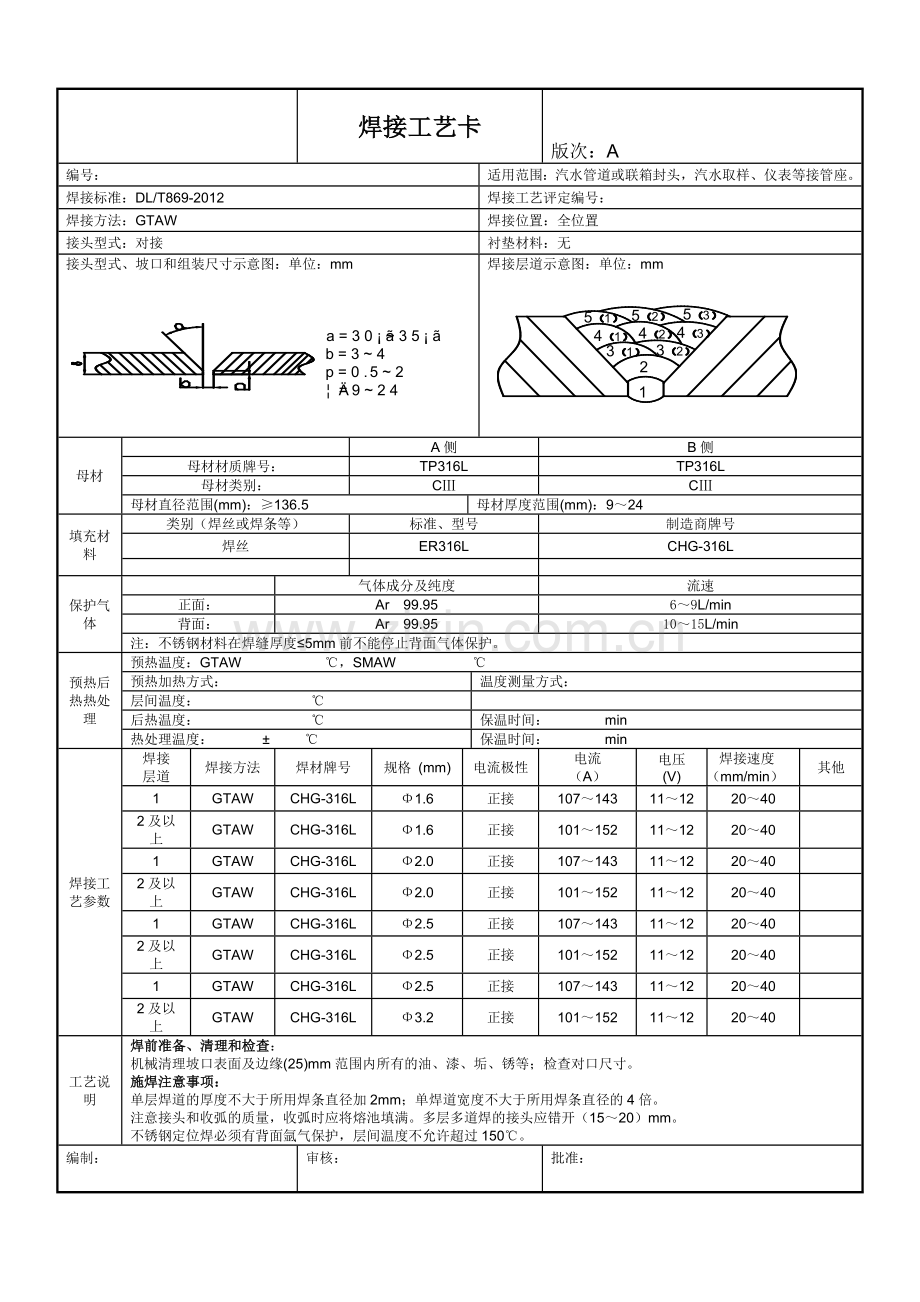

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP316L
TP316L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：≥136.5
母材厚度范围(mm)：9～24
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER316L
CHG-316L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
6～9L/min
背面：
Ar 99.95
10～15L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-316L
Φ1.6
正接
107～143
11～12
20～40

2及以上
GTAW
CHG-316L
Φ1.6
正接
101～152
11～12
20～40

1
GTAW
CHG-316L
Φ2.0
正接
107～143
11～12
20～40

2及以上
GTAW
CHG-316L
Φ2.0
正接
101～152
11～12
20～40

1
GTAW
CHG-316L
Φ2.5
正接
107～143
11～12
20～40

2及以上
GTAW
CHG-316L
Φ2.5
正接
101～152
11～12
20～40

1
GTAW
CHG-316L
Φ2.5
正接
107～143
11～12
20～40

2及以上
GTAW
CHG-316L
Φ3.2
正接
101～152
11～12
20～40

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座以及板对接、角接焊缝。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW+SMAW
焊接位置：1G/2G/1F/2F
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP316L
TP316L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：≥203.2
母材厚度范围(mm)：7.5～20
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER316L
CHG-316L
焊条
E316L-16
CHS022
保护气体

气体成分及纯度
流速
正面：
Ar 99.95
5～10L/min
背面：
Ar 99.95
5～10L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-316L
Φ1.6
正接
69～108
11～15
30～60

2及以上
SMAW
CHS022
Φ2.5
反接
69～124
24～26
100～140

1
GTAW
CHG-316L
Φ2.5
正接
69～108
11～15
30～60

2及以上
SMAW
CHS022
Φ3.2
反接
69～124
24～26
100～140

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座以及板对接、角接焊缝。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP316L
TP316L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：≥84
母材厚度范围(mm)：＞1.5、≯12
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER316L
CHG-316L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
5～10L/min
背面：
Ar 99.95
5～10L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-316L
Φ1.6
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-316L
Φ1.6
正接
69～108
11～15
30～60

1
GTAW
CHG-316L
Φ2.0
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-316L
Φ2.0
正接
69～108
11～15
30～60

1
GTAW
CHG-316L
Φ2.5
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-316L
Φ2.5
正接
69～108
11～15
30～60

1
GTAW
CHG-316L
Φ2.5
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-316L
Φ3.2
正接
69～108
11～15
30～60

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP316L
TP316L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：不限
母材厚度范围(mm)：1.5～12
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER316L
CHG-316L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
8-10L/min
背面：
Ar 99.95
8-10L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-316L
Φ1.6
正接
68～92
8～11
30～50

2及以上
GTAW
CHG-316L
Φ1.6
正接
80～107
8～11
30～50

1
GTAW
CHG-316L
Φ2.0
正接
68～92
8～11
30～50

2及以上
GTAW
CHG-316L
Φ2.0
正接
80～107
8～11
30～50

1
GTAW
CHG-316L
Φ2.5
正接
68～92
8～11
30～50

2及以上
GTAW
CHG-316L
Φ2.5
正接
80～107
8～11
30～50

1
GTAW
CHG-316L
Φ2.5
正接
68～92
8～11
30～50

2及以上
GTAW
CHG-316L
Φ3.2
正接
80～107
8～11
30～50

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP304L
TP304L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：不限
母材厚度范围(mm)：1.5～12
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER308L
CHG-308L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
9～10L/min
背面：
Ar 99.95
8～15L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-308L
Φ1.6
正接
62～83
10～11
30～50

2以上
GTAW
CHG-308L
Φ1.6
正接
66～107
10～11
30～50

或1
GTAW
CHG-308L
Φ2.0
正接
62～83
10～11
30～50

2以上
GTAW
CHG-308L
Φ2.0
正接
66～107
10～11
30～50

或1
GTAW
CHG-308L
Φ2.5
正接
62～83
10～11
30～50

2以上
GTAW
CHG-308L
Φ2.5
正接
66～107
10～11
30～50

或1
GTAW
CHG-308L
Φ2.5
正接
62～83
10～11
30～50

2以上
GTAW
CHG-308L
Φ3.2
正接
66～107
10～11
30～50

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP304L
TP304L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：≥136.5
母材厚度范围(mm)：9～24
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER308L
CHG-308L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
6～9L/min
背面：
Ar 99.95
10～15L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-308L
Φ1.6
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-308L
Φ1.6
正接
69～108
11～15
30～60

1
GTAW
CHG-308L
Φ2.0
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-308L
Φ2.0
正接
69～108
11～15
30～60

1
GTAW
CHG-308L
Φ1.6
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-308L
Φ1.6
正接
69～108
11～15
30～60

1
GTAW
CHG-308L
Φ2.0
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-308L
Φ2.0
正接
69～108
11～15
30～60

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座以及板对接、角接焊缝。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW+SMAW
焊接位置：1G/2G/1F/2F
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP304L
TP304L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：≥203.2
母材厚度范围(mm)：7.5～20
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER308L
CHG-308L
焊条
E308L-16
CHS002
保护气体

气体成分及纯度
流速
正面：
Ar 99.95
5～10L/min
背面：
Ar 99.95
5～10L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-308L
Φ1.6
正接
69～108
11～15
30～60

2及以上
SMAW
CHS002
Φ2.5
反接
69～124
24～26
100～140

1
GTAW
CHG-308L
Φ2.5
正接
69～108
11～15
30～60

2及以上
SMAW
CHS002
Φ3.2
反接
69～124
24～26
100～140

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座以及板对接、角接焊缝。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP304L
TP304L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：≥84
母材厚度范围(mm)：＞1.5、≯12
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER308L
CHG-308L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
5～10L/min
背面：
Ar 99.95
5～10L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-308L
Φ1.6
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-308L
Φ1.6
正接
69～108
11～15
30～60

1
GTAW
CHG-308L
Φ2.0
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-308L
Φ2.0
正接
69～108
11～15
30～60

1
GTAW
CHG-308L
Φ2.5
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-308L
Φ2.5
正接
69～108
11～15
30～60

1
GTAW
CHG-308L
Φ2.5
正接
69～108
11～15
30～60

2及以上
GTAW
CHG-308L
Φ3.2
正接
69～108
11～15
30～60

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP304L
TP304L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：不限
母材厚度范围(mm)：1.5～12
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER308L
CHG-308L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
8-10L/min
背面：
Ar 99.95
8-10L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-308L
Φ1.6
正接
68～92
8～11
30～50

2及以上
GTAW
CHG-308L
Φ1.6
正接
80～107
8～11
30～50

1
GTAW
CHG-308L
Φ2.0
正接
68～92
8～11
30～50

2及以上
GTAW
CHG-308L
Φ2.0
正接
80～107
8～11
30～50

1
GTAW
CHG-308L
Φ2.5
正接
68～92
8～11
30～50

2及以上
GTAW
CHG-308L
Φ2.5
正接
80～107
8～11
30～50

1
GTAW
CHG-308L
Φ2.5
正接
68～92
8～11
30～50

2及以上
GTAW
CHG-308L
Φ3.2
正接
80～107
8～11
30～50

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：T型
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP316L
TP316L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：不限
母材厚度范围(mm)：1.5～12
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER316L
CHG-316L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
9～10L/min
背面：
Ar 99.95
8～15L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-316L
Φ1.6
正接
62～83
10～11
30～50

2以上
GTAW
CHG-316L
Φ1.6
正接
66～107
10～11
30～50

或1
GTAW
CHG-316L
Φ2.0
正接
62～83
10～11
30～50

2以上
GTAW
CHG-316L
Φ2.0
正接
66～107
10～11
30～50

或1
GTAW
CHG-316L
Φ2.5
正接
62～83
10～11
30～50

2以上
GTAW
CHG-316L
Φ2.5
正接
66～107
10～11
30～50

或1
GTAW
CHG-316L
Φ2.5
正接
62～83
10～11
30～50

2以上
GTAW
CHG-316L
Φ3.2
正接
66～107
10～11
30～50

工艺说明
焊前准备、清理和检查：
机械清理坡口表面及边缘(25)mm范围内所有的油、漆、垢、锈等；检查对口尺寸。
施焊注意事项：
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
不锈钢定位焊必须有背面氩气保护，层间温度不允许超过150℃。
编制：
审核：
批准：

焊接工艺卡
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW
焊接位置：全位置
接头型式：T型
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm

焊接层道示意图：单位：mm

母材

A侧
B侧
母材材质牌号：
TP316L
TP316L
母材类别：
CⅢ
CⅢ
母材直径范围(mm)：≥136.5
母材厚度范围(mm)：9～24
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
ER316L
CHG-316L

保护气体

气体成分及纯度
流速
正面：
Ar 99.95
6～9L/min
背面：
Ar 99.95
10～15L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW ℃，SMAW ℃
预热加热方式：
温度测量方式：
层间温度： ℃

后热温度： ℃
保温时间： min
热处理温度： ± ℃
保温时间： min
焊接工艺参数
焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG-316L
Φ1.6
正接
107～143
11～12
20～40

2及
