压实沥青混合料密度试验(水中重法).doc

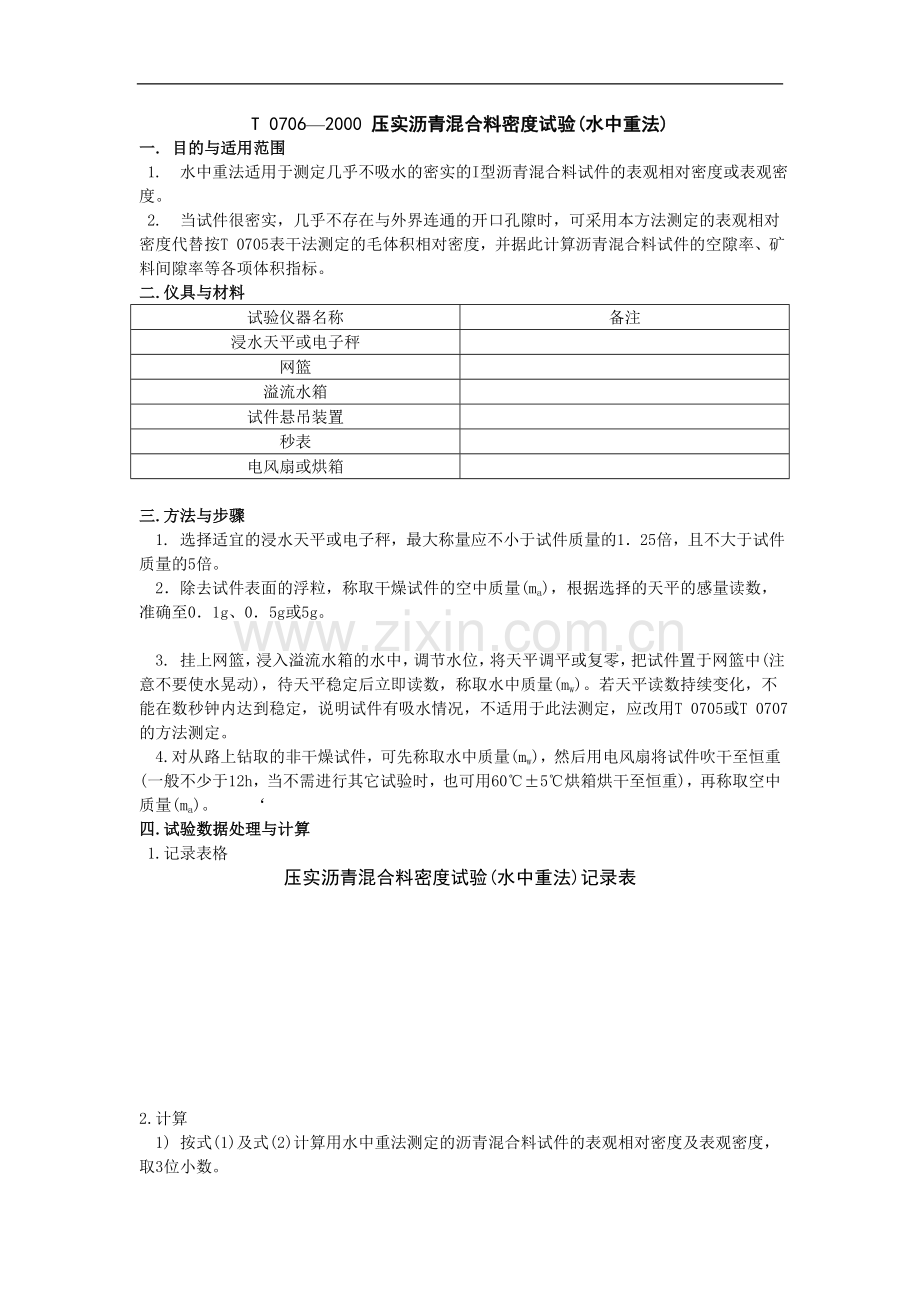

T 07062000 压实沥青混合料密度试验(水中重法)一. 目的与适用范围 1. 水中重法适用于测定几乎不吸水的密实的I型沥青混合料试件的表观相对密度或表观密度。2. 当试件很密实，几乎不存在与外界连通的开口孔隙时，可采用本方法测定的表观相对密度代替按T 0705表干法测定的毛体积相对密度，并据此计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。二.仪具与材料试验仪器名称备注浸水天平或电子秤网篮溢流水箱试件悬吊装置秒表电风扇或烘箱三.方法与步骤1. 选择适宜的浸水天平或电子秤，最大称量应不小于试件质量的125倍，且不大于试件质量的5倍。2除去试件表面的浮粒，称取干燥试件的空中质量(ma)，根据选择的天平的感量读数，准确至01g、05g或5g。3. 挂上网篮，浸入溢流水箱的水中，调节水位，将天平调平或复零，把试件置于网篮中(注意不要使水晃动)，待天平稳定后立即读数，称取水中质量(mw)。若天平读数持续变化，不能在数秒钟内达到稳定，说明试件有吸水情况，不适用于此法测定，应改用T 0705或T 0707的方法测定。4.对从路上钻取的非干燥试件，可先称取水中质量(mw)，然后用电风扇将试件吹干至恒重(一般不少于12h，当不需进行其它试验时，也可用605烘箱烘干至恒重)，再称取空中质量(ma)。 四.试验数据处理与计算 1.记录表格压实沥青混合料密度试验(水中重法)记录表2.计算 1) 按式(1)及式(2)计算用水中重法测定的沥青混合料试件的表观相对密度及表观密度，取3位小数。 (1) (2)式中：试件的表观相对密度，无量纲； 试件的表观密度，gcm3。； 干燥试件的空中质量，g； 试件的水中质量，g； 常温水的密度，取lgcm3。 2) 当试件为几乎不吸水的密实沥青混合料时，以表观相对密度代替毛体积相对密度，按T 0706的方法计算试件的理论最大相对密度及空隙率、沥青的体积百分率、矿料间隙率、粗集料骨架间隙率、沥青饱和度等各项体积指标.五.说明与注意事项应在试验报告中注明沥青混合料的类型及采用的测定密度的方法。
