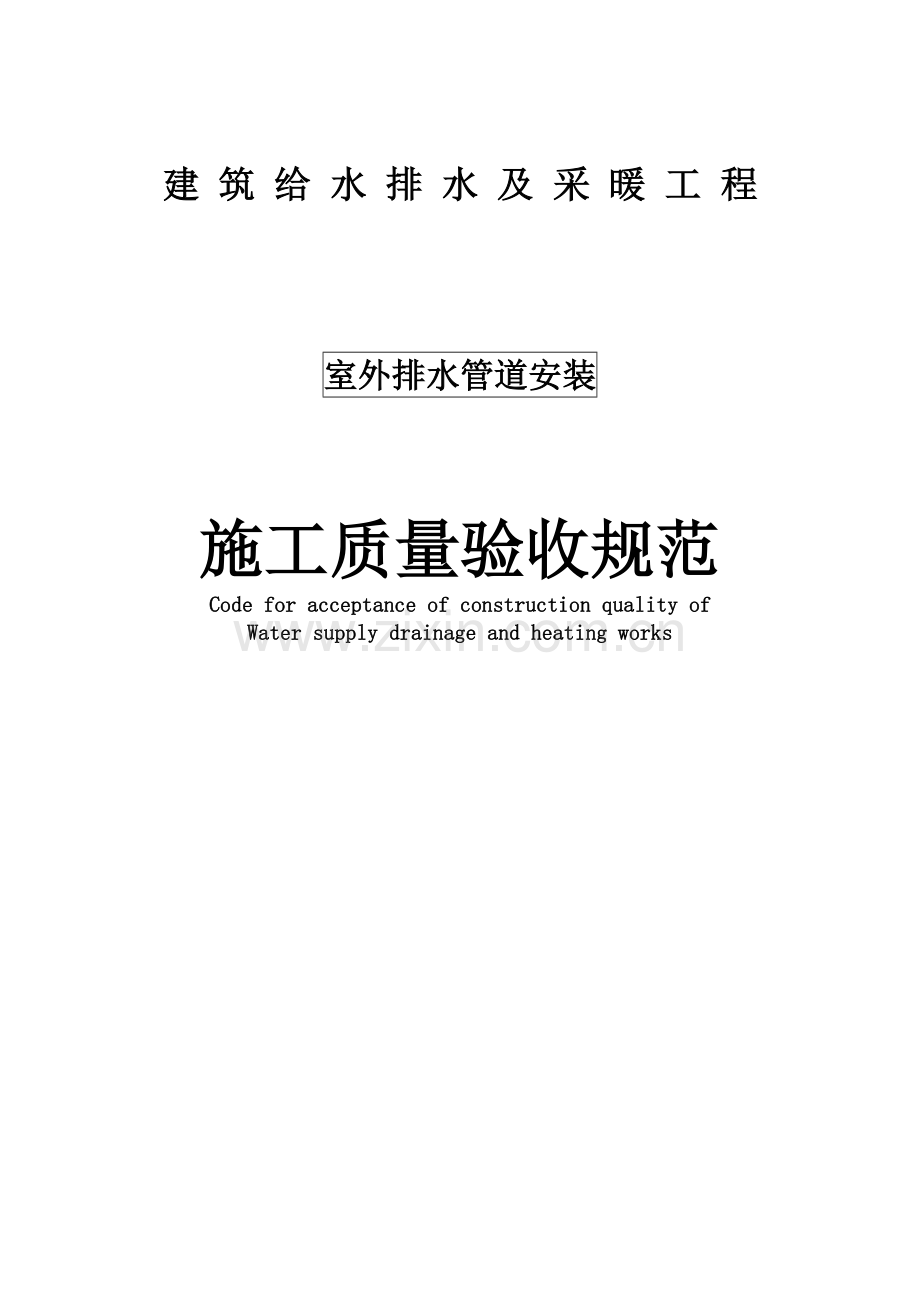

建 筑 给 水 排 水 及 采 暖 工 程

室外排水管道安装

施工质量验收规范
Code for acceptance of construction quality of
Water supply drainage and heating works

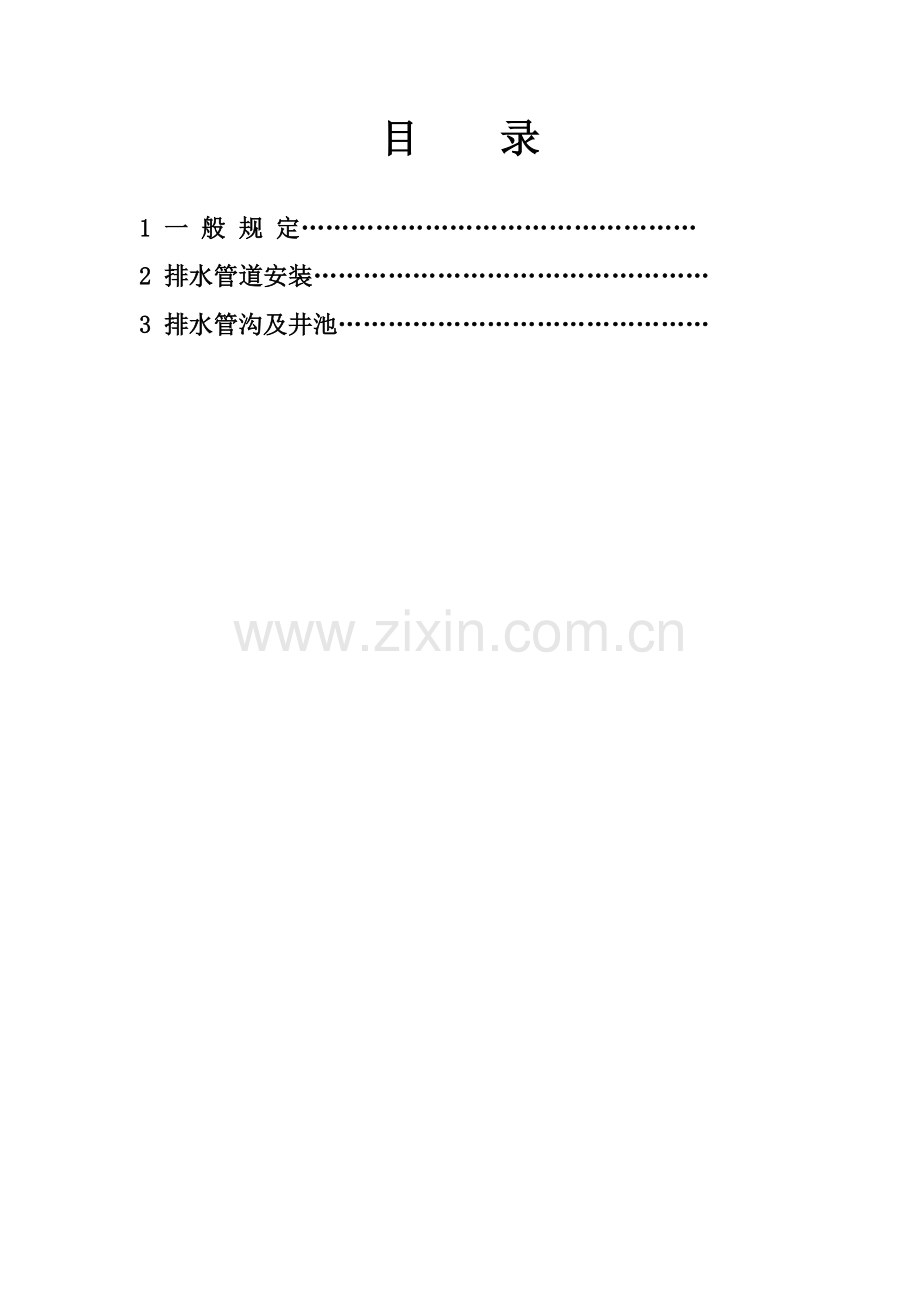

目 录

1 一 般 规 定…………………………………………
2 排水管道安装…………………………………………
3 排水管沟及井池………………………………………

室外排水管网安装

1 一 般 规 定
1.1 本章适用于民用建筑群(住宅小区)及厂区的室外排水管网安装工程的质量检验与验收。
1.2 室外排水管道应采用混凝土管、钢筋混凝土管、排水铸铁管或塑料管。其规格及质量必须符合现行国家标准及设计要求。
1.3 排水管沟及井池的土方工程、沟底的处理、管道穿井壁处的处理、管沟及井池周围的回填要求等，均参照给水管沟及井室的规定执行。
1.4 各种排水井、池应按设计给定的标准图施工，各种排水井和化粪池均应用混凝土做底板(雨水井除外)，厚度不小于100mm。

2 排水管道安装
主 控 项 目
2.1 排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
检验方法:用水准仪、拉线和尺量检查。
2.2 管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
检验方法:按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30min，逐段观察。
一 般 项 目
2.3 管道的坐标和标高应符合设计要求，安装的允许偏差应符合表10.2.3 的规定。
表2.3 室外排水管道安装的允许偏差和检验方法
项次
项目
允许偏差
(mm)
检验方法
1
坐标
埋地
100
拉线
尺量
敷设在沟槽内
50
2
标高
埋地
±20
用水平仪、
拉线和尺量
敷设在沟槽内
±20
3
水平管道
纵横向弯曲
每5m 长
10
拉线
全长(两井间)
30
2.4 排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度不得大于2mm。
检验方法:观察和尺量检查。
2.5 排水铸铁管外壁在安装前应除锈，涂二遍石油沥青漆。
检验方法:观察检查。
2.6 承插接口的排水管道安装时，管道和管件的承口应与水流方向相反。
检验方法:观察检查。
2.7 混凝土管或钢筋混凝土管采用抹带接口时，应符合下列规定:
1 抹带前应将管口的外壁凿毛，扫净，当管径小于或等于500mm 时，抹带可一次完成；当管径大于500mm 时，应分二次抹成，抹带不得有裂纹。
2 钢丝网应在管道就位前放入下方，抹压砂浆时应将钢丝网抹压牢固，钢丝网不得外露。
3 抹带厚度不得小于管壁的厚度，宽度宜为80～100mm。
检验方法:观察和尺量检查。

3 排水管沟及井池
主 控 项 目
3.1 沟基的处理和井池的底板强度必须符合设计要求。
检验方法:现场观察和尺量检查，检查混凝土强度报告。
3.2 排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为±15mm。
检验方法:用水准仪及尺量检查。
一 般 项 目
3.3 井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。
检验方法:观察及尺量检查。
3.4 井盖选用应正确，标志应明显，标高应符合设计要求。
检验方法:观察、尺量检查。
