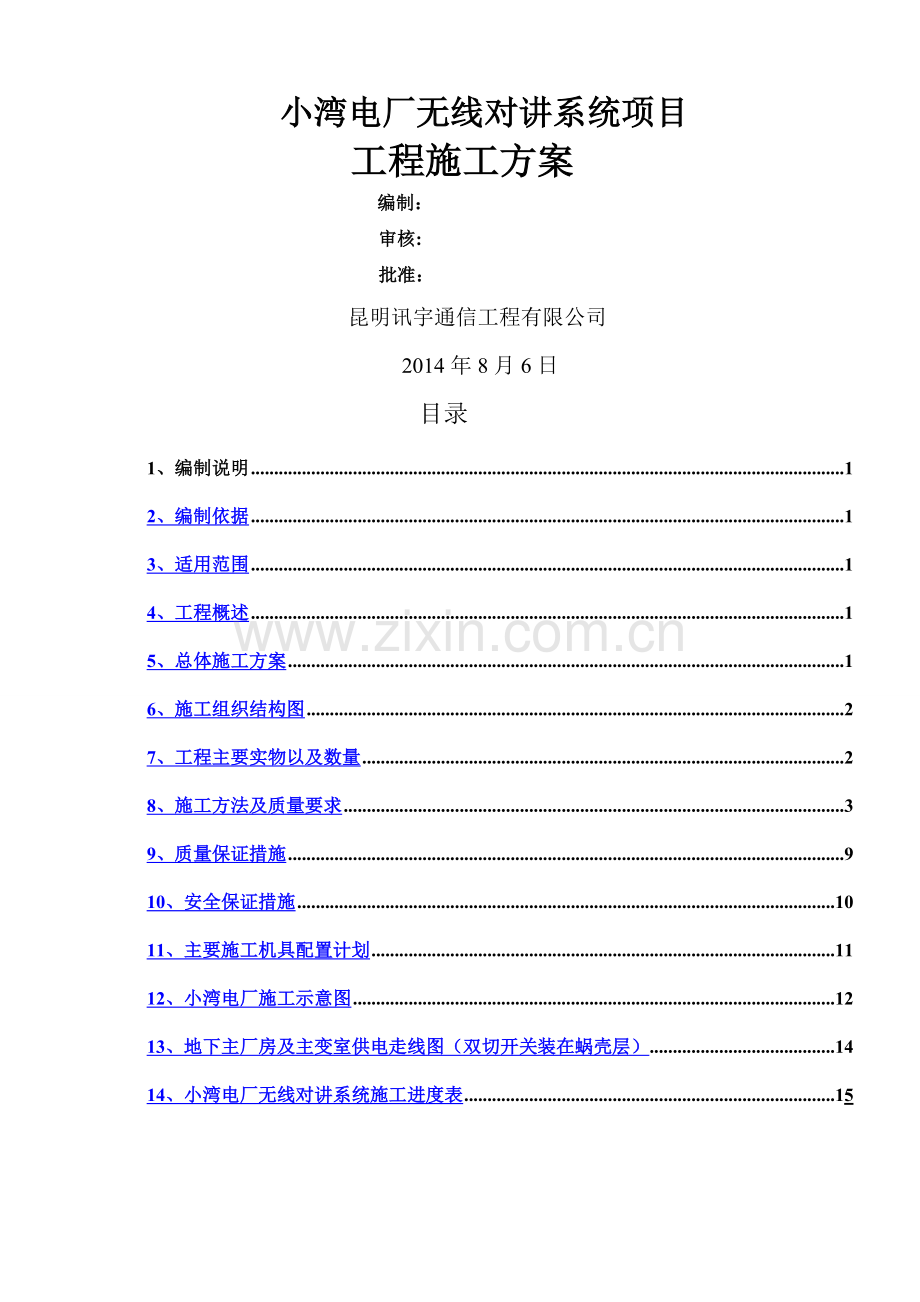

小湾电厂无线对讲系统项目施工方案.docx

小湾电厂无线对讲系统项目
工程施工方案
编制：
审核:
批准：
昆明讯宇通信工程有限公司
2014年8月6日
目录
1、编制说明 1
2、编制依据 1
3、适用范围 1
4、工程概述 1
5、总体施工方案 1
6、施工组织结构图 2
7、工程主要实物以及数量 2
8、施工方法及质量要求 3
9、质量保证措施 9
10、安全保证措施 10
11、主要施工机具配置计划 11
12、小湾电厂施工示意图 12
13、地下主厂房及主变室供电走线图（双切开关装在蜗壳层） 14
14、小湾电厂无线对讲系统施工进度表 15

1

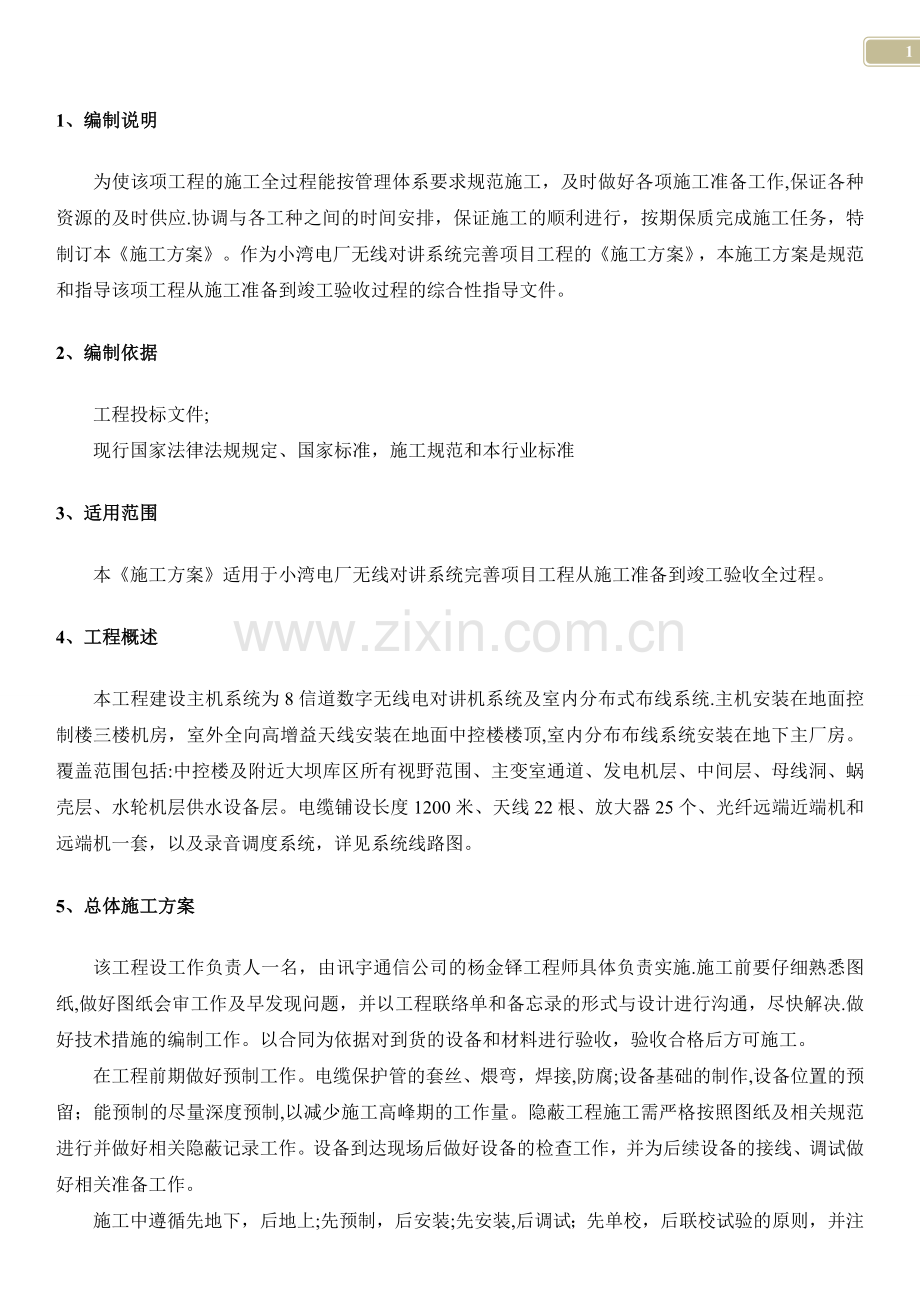

1、编制说明
为使该项工程的施工全过程能按管理体系要求规范施工，及时做好各项施工准备工作,保证各种资源的及时供应.协调与各工种之间的时间安排，保证施工的顺利进行，按期保质完成施工任务，特制订本《施工方案》。作为小湾电厂无线对讲系统完善项目工程的《施工方案》，本施工方案是规范和指导该项工程从施工准备到竣工验收过程的综合性指导文件。
2、编制依据
工程投标文件;
现行国家法律法规规定、国家标准，施工规范和本行业标准
3、适用范围
本《施工方案》适用于小湾电厂无线对讲系统完善项目工程从施工准备到竣工验收全过程。
4、工程概述
本工程建设主机系统为8信道数字无线电对讲机系统及室内分布式布线系统.主机安装在地面控制楼三楼机房，室外全向高增益天线安装在地面中控楼楼顶,室内分布布线系统安装在地下主厂房。覆盖范围包括:中控楼及附近大坝库区所有视野范围、主变室通道、发电机层、中间层、母线洞、蜗壳层、水轮机层供水设备层。电缆铺设长度1200米、天线22根、放大器25个、光纤远端近端机和远端机一套，以及录音调度系统，详见系统线路图。
5、总体施工方案
该工程设工作负责人一名，由讯宇通信公司的杨金铎工程师具体负责实施.施工前要仔细熟悉图纸,做好图纸会审工作及早发现问题，并以工程联络单和备忘录的形式与设计进行沟通，尽快解决.做好技术措施的编制工作。以合同为依据对到货的设备和材料进行验收，验收合格后方可施工。
在工程前期做好预制工作。电缆保护管的套丝、煨弯，焊接,防腐;设备基础的制作,设备位置的预留；能预制的尽量深度预制,以减少施工高峰期的工作量。隐蔽工程施工需严格按照图纸及相关规范进行并做好相关隐蔽记录工作。设备到达现场后做好设备的检查工作，并为后续设备的接线、调试做好相关准备工作。
施工中遵循先地下，后地上;先预制，后安装;先安装,后调试；先单校，后联校试验的原则，并注意与电厂负责人的及时沟通。
施工工期预计从8月8日至8月30日连续工作23个工作日。
6、施工组织结构图
总经理
梁忠宝
技术负责人
申建军
施工队队长
质量监督员
刘新河
施工安全员
李翠平
施工队队员
查文忠 李忠平 毕文荣 查凤举
工作负责人
杨金铎
仓库管理员
杨淑艳
资料管理员
魏若兰

7、工程主要实物以及数量
编号
名称
单位
数量
备注
1
RD980数字中继台
台
4
U1(400-470M)，50W，带显示屏,带本地喇叭,带双工器安装附件,AMBE++声码器
2
PS1320A稳压电源
台
4
90~264VAC 13.8V/21ADC
3
4路合路分路器
台
1
整机单元 3U 420-450MHz（5M工作频段参见备注）(RoHS)
4
全向高增益天线
根
1
410—425M 增益9dBi 垂直极化 阻抗50欧姆 双节 驻波比≤1.5 N(母)形接头
5
室内全向天线
根
20
410-425M 增益5.5dB垂直极化 阻抗50欧姆 单节 驻波比≤1.5 N(公）形接头
6
1/2馈管
米
1200
50欧外径15.8mm黑色
7
7/8馈管
米
100
50欧外径27.5mm黑色
8
N射频连接器
个
100
50欧姆
9
放大器
个
25
410～430MHz 增益60dB功率100Mw 1W
10
功分器
个
10
400~500 MHz插入损耗3.5dB通过功率30W
11
耦合器
个
16
400~500 MHz插入损耗1.8dB通过功率30W
12
光纤基站信号增强器近端机
台
1
400~470MHz 增益60dB输出功率31dBm
13
光纤基站信号增强器远端机
台
1
400～470MHz 增益60dB输出功率37dBm
14
RDS录音调度系统
套
1
录音、调度、指挥
15
电源线
米
1200
两芯2.5mm²铜线
16
25PVC管
米
1200
阻燃
17
辅料

若干

8、施工方法及质量要求
8。1通信机柜安装
机柜安装在地面中控楼三楼机房内，安装位置见下图
通信专业机柜内各设备构件之间的连接应牢固，安装用的紧固件应为防锈材料。安装固定不应采用焊接方式。
通信专业机柜不应有安装变形和油漆损伤。
通信专业机柜中安装的设备有RD980数字中继台四台、PS1320A稳压电源四台、四路合路分路器一台、20dB耦合器一个、光纤基站信号增强器近端机一台、光纤分线盒一个.
8.2 设备配线
8.2.1、信号线布放
信号线与交流电源线、地线要分开布放，信号线主干线采用50-3馈线。配线电缆、电线要完整，无老化损伤，无发霉、受潮现象,配线（缆)中间不得有接头。室内配线用缆，线的绝缘电阻，其芯线间要大于30MΩ(不带端子)。信号线布放不能过紧,转弯处要圆滑.信号线绑扎要顺直，线扣间距要均匀、松紧适度，电缆剖头处平直，并用塑料带缠绕整齐。
8.2.2、电源线、地线布放
一般电源线采用红、黑两种颜色的聚乙烯铜芯电线，其截面积符合设计要求.黑线接负极,红线接正极。直流电源负极必须接工作地，不得接保护地。
地线一般采用黄绿双颜色的聚乙烯铜芯电线，其截面积符合设计要求.电源线、地线布放时要按实际尺寸量好长度，两端焊好铜鼻子，并在两端作好标签，按标签内容一条条点对点布放.布放好后要进行绑扎，绑扎要顺直，线扣间距要均匀、松紧适度。
8。3配置保护管
线管配线有明配和暗配两种.明配管要求横平竖直、整齐美观。暗配管要求管路短,畅通、弯头少。 　
线管的选择，按线管内所穿导线的总面积（连外皮），不超过管子内孔截面积的70%的限度进行选配，本次工程选用25PVC管进行敷设.
凡有砂眼、裂缝和较大变形的管子禁止使用于工程中.
坚直敷设的管子,按穿入导线截面的大小，在每隔10—20米处，增加一个固定穿线的接线盒(拉线盒），用绝缘线夹将导线固定在盒内，导线越粗，固定点之间的距离越短。
保护管的固定夹具应不少于二个螺丝，采用铁质U型管卡。
保护管不应有穿孔、裂缝和明显的凸凹不平，内壁应光滑、无锈蚀。
电缆保护管采用白色PVC管，切割采用PVC切割机，管口应光滑、无毛刺和尖锐棱角.
保护管的弯头原则上不应超过3个，直角弯不应超过2个.直角成型应光滑，其弯扁程度不宜大于管外径的10%，弯曲半径不小于所穿入电缆的最小弯曲半径。
遇到成排的保护管应排列整齐，并安装牢固，相同管径的保护管管口高度应一致。如电缆不能及时穿管应封堵管口以防落入石块等杂物。
如果有大跨距电缆保护管施工时应穿钢丝或铁丝以便于以后电缆穿管.
电缆敷设、穿管、接线后,管口应用隔离密封胶泥加以封堵.
明敷电缆管横平竖直，并做适当的支架固定,支架间距不得大于2.5米。并排安装时要排列一致，管口光滑平齐。
8。4电缆敷设
发电机层的缆线要穿PVC 管进行墙面固定敷设，其余有桥架的区域要全部按照桥架的路由进行顺序敷设，不得将缆线裸露敷设.
布放线缆前应对其进行绝缘测试，电线、电缆线间和线地见绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。
排列整齐，不拧绞,尽量减少交叉,交叉处粗线在下，细线在上.
管内线缆不得有接头，接头必须在盒（箱）处连接.
所敷设的线缆两端必须做好标记。
线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用软管过度连接，软管长度不得超过1m,不得将线缆直接裸露。
电缆的曲率半径应大于电缆外径的15倍，同轴电缆的曲率半径应大于外径的10倍。
埋式电缆进入入孔处应设置保护管。
按设计要求装置电缆的各种标志。
8.5电力双切开关安装
双切安装位置如下图:
电力双切开关安装在上面便于操作的部位.双切开关配电箱底边距地面高度为1。3-1。5m,并标注明显标志。
电力双切开关，要安装牢固，并不得倾斜。
电力双切开关的连接导线，应留有不小于150mm的余量，且在其端部应有明显标志.
8.6 放大器安装
放大器全部安装在墙上的防护箱内。放大器应安装牢固，防护箱不得倾斜，安装在轻质墙上时,应采取加固措施.
配线应整齐，避免交叉，并应固定牢靠。
电缆线和所配导线的端部,均应标明编号,并与图纸一致，字迹清晰不易退色。
电缆芯和导线，应留有不小于200mm的余量。
导线应绑扎成束。导线穿管后，应将管口封堵。
放大器的主电源应有明显标志引入线，应使用电源插头。主电源应有明显标志。　
放大器供电由双切开关配电箱统一供电。
8。7 天线的安装
8。7.1、全向高增益天线
8.7。1。1安装位置见下图：
8.7。1. 2、安装要求：
天线应当有稳定牢固的支架，设置位置不应影响现场设备运行和人员正常活动，同时保证天线的覆盖范围满足通信的要求.
天线至墙壁、梁边的水平距离,不应小于半个波长。
天线周围0.5m内，不应有遮挡物.
天线垂直安装。
在大空间场所安装时，天线轴线距离不宜超过200m。
天线和避雷器之间的馈线长度不宜超过3m。
天线应安装牢固，防止位移.
8.7。2、室内全向天线安装：
20条室内全向天线的安装位置详见系统示意图。
安装要求基本与上面的高增益天线相同,只是不安装避雷器。
8。8功分器和耦合器安装
安装点见系统示意图。
功分器与耦合器均不放在桥架上,安装在桥架边的防护盒内。
如需安装在墙面上应不低于地面1.5M,用冲击钻对安装点冲2个孔嵌入胶塞。
将功分（耦合)器用自攻螺丝固定。
在系统图中,记录好每个功分(耦合)器所对应的安装地点。
8.9光纤基站信号增强器远端机安装
8.9。1．安装位置
第三层副厂房的二次盘柜室中.见下图：
8。9。2．安装要求：
根据二次盘柜室的具体安装环境，采用地面固定式安装。方便光纤的敷设及重发电缆的敷设。电源接到盘柜室的UPS电源上。
8。10 RDS服务器安装
具体安装位置见下图：
安装要求：根据电厂提供的环境，我们将调度主机安装在中控楼二楼的中控室内的操作台面下方，连接到厂方提供的显示器上，通过厂方提供的网络将调度主机与三楼机房的四个中继台连接起来,进行录音，指挥及调度工作。
8。11系统调试与验收
系统调试是指对整个通信工程方案的试验检测，应按照中继主机系统、光纤直放系统、室内分布布线系统、录音调度系统分别进行调试.每完成一个通道也可能是其一部分调试后，用色笔在系统图上作出标记，并及时填写调试记录。
系统调试时，应具备下列条件：
有关通信电(光）缆，电气电缆均已安装、检查合格.
天线与放大器等安装已经完好并检查合格。
已制订详细的调试计划、调试步骤和调试报告格式.
有关电气专业的设备已具备接受和输出信号的条件。
系统的现场前端设备已安装调试合格。
有关工艺参数的整定值均已确认，离线测试完成。
系统送电前应会同施工人员、厂方代表等有关人员,对系统的安装、电源、接地、系统电缆及配线进行检查确认,确认无误后进行系统送电。
工程中所有通信设备的调试均由昆明讯宇通信工程有限公司负责。
该无线对讲通讯系统工程的验收参照如下标准执行:
GB50312—2007《建筑与建筑群综合布线系统工程验收规范》以及GB/T50314-2006《智能建筑设计标准》。
验收测试方法：
主叫方使用手持对讲机在要求覆盖的范围内用8路数字信道进行语音呼叫被叫方，被叫方始终能清晰的听到主叫方的声音.被覆盖区域使用DSA815频谱仪进行场强测试时，该区域的下行信号强度要大于-110dBm时，工程就合乎上述标准，应予以验收。
9、质量保证措施
公司派质检员一名,由施工队长刘新河具体负责实施.对施工质量进行全方位、全过程的控制,采取预防为主，重点控制工序质量。质量检验、过程控制流程图如下所示：
施工人员、施工班组自检
施工班组工序交接互检
质检员巡检、 专检
向相关方报验、抽检

特种作业人员必须持有相应工种的作业资格证，经审查合格后方可上岗，上岗时需佩带质量安全部制作的胸卡。
施工人员必须严格执行施工图纸要求、技术措施、质量标准.施工人员有权拒绝不符合正常施工流程和技术、质量标准的违章指挥，有权拒绝使用不合格的材料、机具。
施工班组、施工队要认真填写《班组施工质量记录本》，填写应与施工进度同步，填写情况接受质检人员检查。
严格执行质量控制程序，上一道工序自检、互检不合格,在缺陷未消除之前,严禁进行下一道工序。工序交接时,应有交接记录；施工到停、必检点，由施工队技术人员自检合格后及时向质量安全部告知，并提交相应的报检资料。
施工过程必须接受质检人员的监督，工序交接或重点监检点,由质检员进行专检，如发现质量问题,下发《施工质量整改通知单》，由原施工队负责限期整改，整改在复验合格前，严禁进行下一道工序。
遇到下列情况之一,质检员有权责令暂缓施工，并立即报告有关领导和质量部门负责人：
施工人员不熟悉图纸，对质量标准不清;
强检仪表不做检验或超过检定可使用时间;
原材料、零配件及工艺设备无合格证或必要的质量文件、未经有关部门鉴定认可；
违反施工程序或工艺纪律。
10、安全保证措施
公司指派安全员一名，对该工程进行全程安全控制与监督检查，由李翠平技术员负责.
参加施工的人员必须认证学习并严格遵守本工种的安全操作规程及项目经理部、建设单位的各项安全规章制度.
进入施工现场，劳动保护用具必须穿戴整齐，高空（1。5m以上）作业必须系好安全带。
设备吊装时，应设吊装警戒区，非吊装作业人员不得入内.
电焊把线、动力电缆、电线应规划铺设，穿越临时道路或车辆、行人处，应加保护套管；接头应包扎良好，不得漏电伤人。
不许带电作业，停电后挂标示牌，工作结束后拿掉标示牌。
高空立体交叉作业,严禁上下抛掷东西，施工所用材料、配件、工具必须安放稳妥,避免落下伤人.
凡已带电的设备要挂“设备带电”的警示牌，有人工作时要挂“有人工作，禁止合闸”标志牌。
试验时相关设备要作好可靠接地，试验前后要对设备进行充分的放电，确保试验时及试验后工作人员的安全。
在施工中要做到不伤害他人，不伤害自己，不被他人伤害。
11、主要施工机具配置计划
11。1施工机具、试验设备一览表如下：
序号
设备名称
型号规格
数量
备注
1
频谱分析仪

1

2
射频功率计

1

3
数字对讲机

4
电锤

2

5
叉梯

2

6
组合工具

2

11。2、施工手段及消耗材料
序号
物资名称
规格型号
单位
数量
备注
1
个人工具
钳套、皮带、钳子、扳手、尖嘴钳、梅花螺丝刀、平口螺丝刀、斜口钳、电缆刀、测电笔、（各1件为一套）
套
2

2
塑料软管

卷
1

3
宽透明胶带

盘
2

4
防水胶带

盘
10

5
标签纸

张
30

6
镀锌U型管卡
DN25
个
200

12、小湾电厂施工示意图
图例
耦合器
二功分器
三功分器
室内天线
室外天线
干线信号
放大器

中继台4
中继台3
中继台2
中继台1

电源4
电源3
电源1
电源2
避雷器

光纤远端机
光纤近端机
合分路器

电源线
7/8馈管
1/2馈管

电源1
合分路器
中继台1
中继台2
中继台3
中继台4
电源2
电源3
电源4
光纤近端机
接地
避雷器
室外天线
20dB
耦合器
光纤到二次盘柜室的远端机
地面中控室的楼顶
机柜安装在地面中控室的机房内

蜗壳层
蜗壳层
供水设备室
供水设备室
6dB
6dB
6dB
光纤远端机输出37dB
10dB
发电机层
主变交通洞
主变廊道
电梯井廊道
6dB
6dB
母线1号洞
母线2号洞
母线3号洞
母线4号洞
母线5号洞
母线6号洞
6dB
10dB
6dB
6dB
中间层
水轮机层层
水轮机1室
水轮机2室
水轮机4室
水轮机3室
水轮机5室
水轮机6室
6dB
10dB
6dB
6dB
地下主厂房及主变室中信号电缆等设备的安装示意图：
蜗壳层
蜗壳层
供水设备室
供水设备室
6dB
6dB
6dB
光纤远端机输出37dB
10dB
发电机层
主变交通洞
主变廊道
电梯井廊道
6dB
6dB
母线1号洞
母线2号洞
母线3号洞
母线4号洞
母线5号洞
母线6号洞
6dB
10dB
6dB
6dB
中间层
水轮机层层
水轮机1室
水轮机2室
水轮机4室
水轮机3室
水轮机5室
水轮机6室
6dB
10dB
6dB
6dB
双切开关
13、地下主厂房及主变室供电走线图（双切开关装在蜗壳层）

14、小湾电厂无线对讲系统施工进度表
8月
8日
9~10日
11~12日
13~15日
16～17日
18~19日
20～222日
23～24日
25~27日
28~29日
30日
开工申请，材料、设备与施工人员进场

主控楼设备、电缆、天线的敷设安装，地下厂房竖井电缆敷设

远端机、发电机层、主变廊道、主变交通洞及电梯井廊道电缆敷设与放大器天线安装

中间层电缆敷设与放大器天线安装

水轮机层电缆敷设与放大器天线安装

蜗壳层、供水设备层电缆敷设与放大器天线安装

系统调试及验收

昆明讯宇通信工程有限公司
