凿桩头专项施工方案
一、工程概况

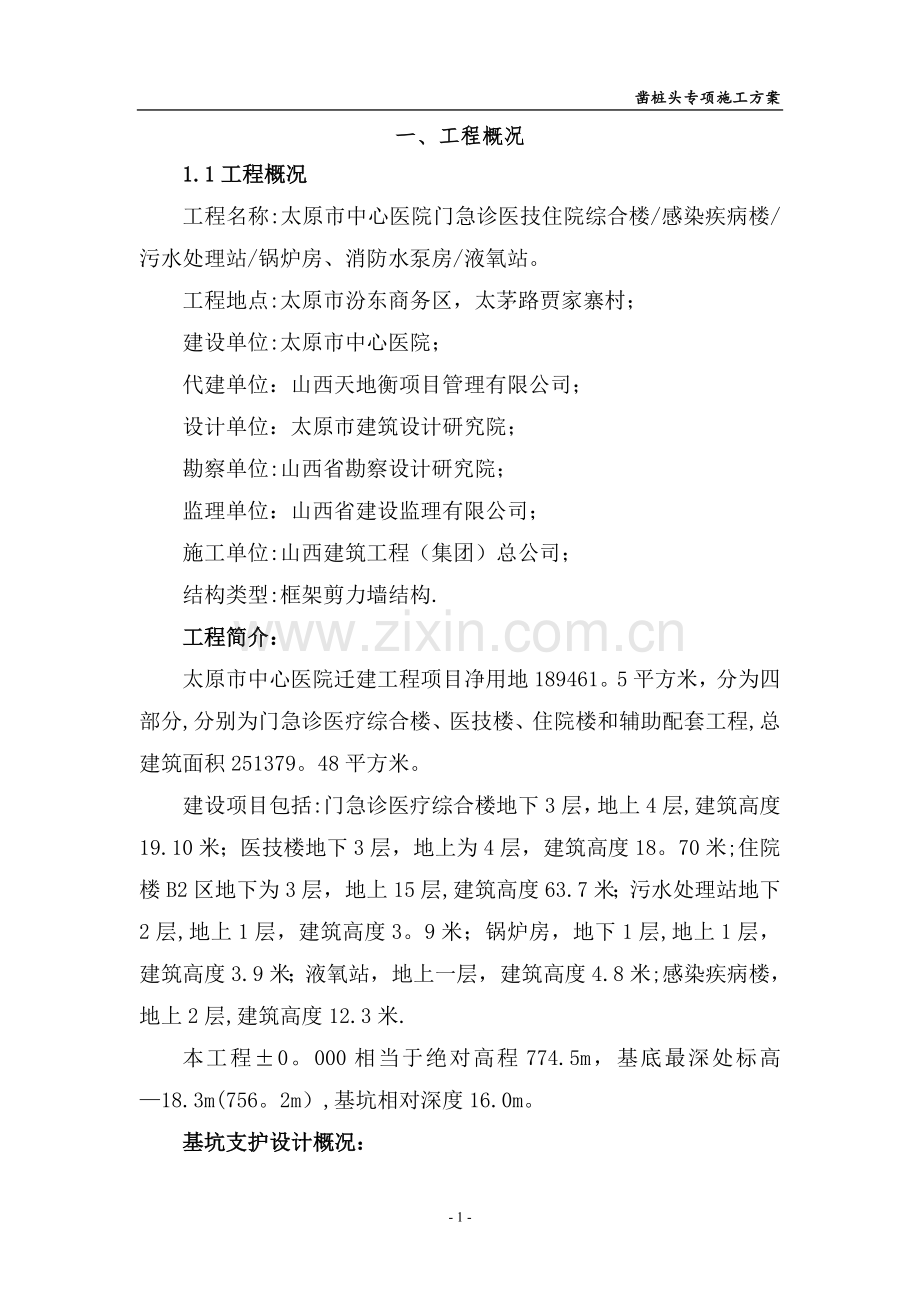

1.1工程概况
工程名称:太原市中心医院门急诊医技住院综合楼/感染疾病楼/污水处理站/锅炉房、消防水泵房/液氧站。
工程地点:太原市汾东商务区，太茅路贾家寨村；
建设单位:太原市中心医院；
代建单位：山西天地衡项目管理有限公司；
设计单位：太原市建筑设计研究院；
勘察单位:山西省勘察设计研究院；
监理单位：山西省建设监理有限公司；
施工单位:山西建筑工程（集团）总公司；
结构类型:框架剪力墙结构.
工程简介：
太原市中心医院迁建工程项目净用地189461。5平方米，分为四部分,分别为门急诊医疗综合楼、医技楼、住院楼和辅助配套工程,总建筑面积251379。48平方米。
建设项目包括:门急诊医疗综合楼地下3层，地上4层,建筑高度19.10米；医技楼地下3层，地上为4层，建筑高度18。70米;住院楼B2区地下为3层，地上15层,建筑高度63.7米；污水处理站地下2层,地上1层，建筑高度3。9米；锅炉房，地下1层,地上1层，建筑高度3.9米；液氧站，地上一层，建筑高度4.8米;感染疾病楼，地上2层,建筑高度12.3米.
本工程±0。000相当于绝对高程774.5m，基底最深处标高—18.3m(756。2m）,基坑相对深度16.0m。
基坑支护设计概况：
根据设计支护方案图纸,施工现场场地拟整平至标高—4。000（770。500），现场场地自然地坪约771。8。

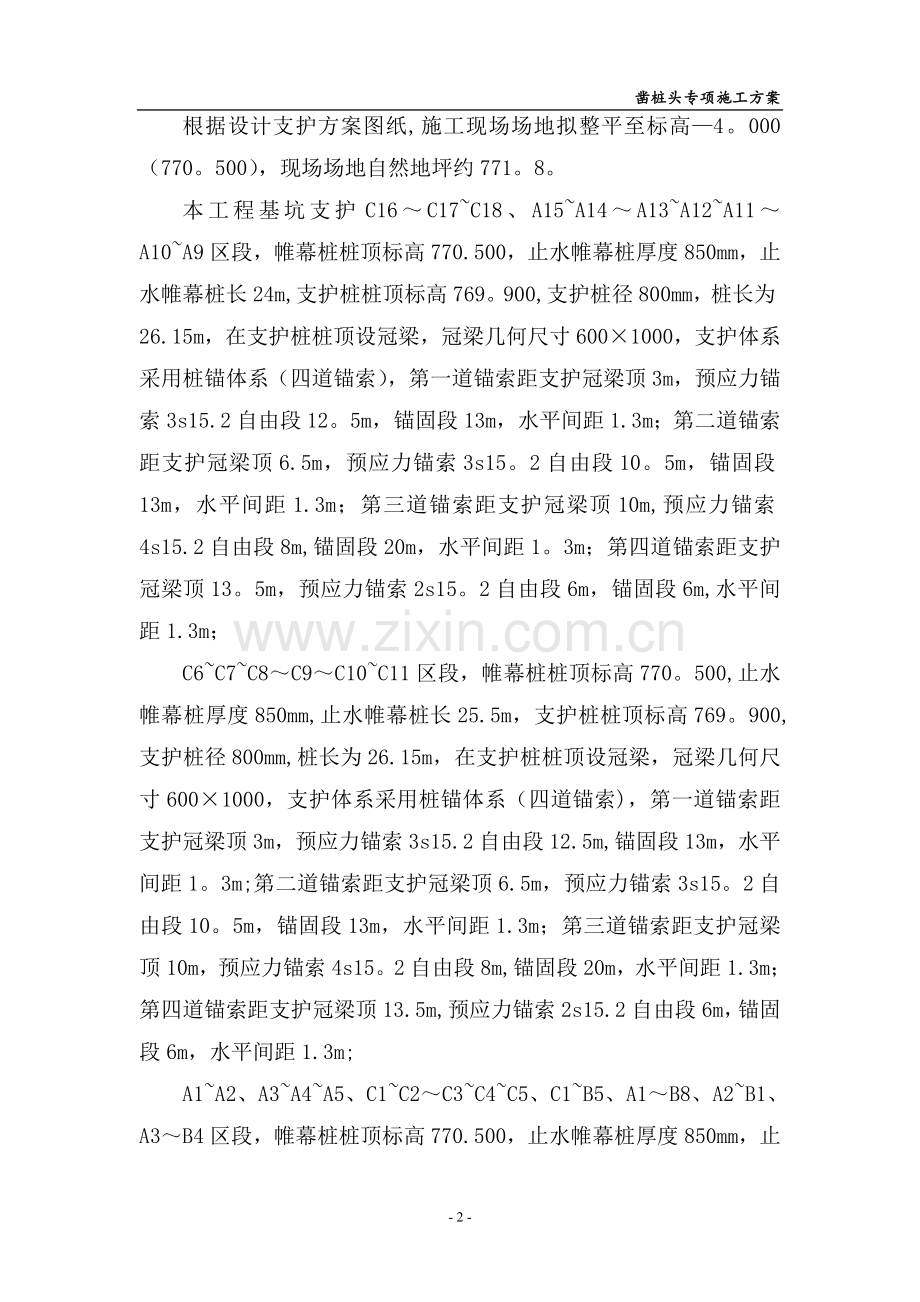

本工程基坑支护C16～C17~C18、A15~A14～A13~A12~A11～A10~A9区段，帷幕桩桩顶标高770.500，止水帷幕桩厚度850mm，止水帷幕桩长24m,支护桩桩顶标高769。900,支护桩径800mm，桩长为26.15m，在支护桩桩顶设冠梁，冠梁几何尺寸600×1000，支护体系采用桩锚体系（四道锚索），第一道锚索距支护冠梁顶3m，预应力锚索3s15.2自由段12。5m，锚固段13m，水平间距1.3m；第二道锚索距支护冠梁顶6.5m，预应力锚索3s15。2自由段10。5m，锚固段13m，水平间距1.3m；第三道锚索距支护冠梁顶10m,预应力锚索4s15.2自由段8m,锚固段20m，水平间距1。3m；第四道锚索距支护冠梁顶13。5m，预应力锚索2s15。2自由段6m，锚固段6m,水平间距1.3m；
C6~C7~C8～C9～C10~C11区段，帷幕桩桩顶标高770。500,止水帷幕桩厚度850mm,止水帷幕桩长25.5m，支护桩桩顶标高769。900,支护桩径800mm,桩长为26.15m，在支护桩桩顶设冠梁，冠梁几何尺寸600×1000，支护体系采用桩锚体系（四道锚索)，第一道锚索距支护冠梁顶3m，预应力锚索3s15.2自由段12.5m,锚固段13m，水平间距1。3m;第二道锚索距支护冠梁顶6.5m，预应力锚索3s15。2自由段10。5m，锚固段13m，水平间距1.3m；第三道锚索距支护冠梁顶10m，预应力锚索4s15。2自由段8m,锚固段20m，水平间距1.3m；第四道锚索距支护冠梁顶13.5m,预应力锚索2s15.2自由段6m，锚固段6m，水平间距1.3m;
A1~A2、A3~A4~A5、C1~C2～C3~C4~C5、C1~B5、A1～B8、A2~B1、A3～B4区段，帷幕桩桩顶标高770.500，止水帷幕桩厚度850mm，止水帷幕桩长24m，支护桩桩顶标高769.900，支护桩径800mm，桩长为20。9m，在支护桩桩顶设冠梁，冠梁几何尺寸600×1000，支护相对深度12。5m，支护体系采用桩锚体系（三道锚索）,第一道锚索距支护冠梁顶3m，预应力锚索3s15.2自由段12m，锚固段13m，水平间距1.3m；第二道锚索距支护冠梁顶6.5m，预应力锚索3s15.2自由段10m,锚固段13m，水平间距1.3m；第三道锚索距支护冠梁顶10m，预应力锚索3s15.2自由段7m,锚固段17m，水平间距1.3m；
古寨村村民回迁安置住宅小区9＃楼高层住宅楼，工程地点为于太原市晋源区古寨村,建设单位为山西古鑫房地产集团公司，设计单位为山西建苑建筑设计研究院,监理单位为北京中城建建设监理有限公司山西分公司，施工单位为山西大新华建筑工程有限公司直属四分公司。本工程结构型式为剪力墙结构，地上27层,地下1层，建筑面积26789.85m2，设计使用寿命50年,总建筑高度为78。7m室内外高差为0。400m，建筑耐火等级为一级,抗震设防烈度为8度。本工程为一类高层建筑，地下一层为戊类储藏间，地上一至二十七层为住宅。
二、施工准备
1。1施工机械准备
本工程采用18根钢钎、3台切割机、1台空压机带动风镐。
1。2施工人员准备
每班计划安排10—15人进行破凿桩头的施工.
1。3技术准备
施工前由项目工程师组织有关专业技术人员熟悉图纸,领会设计意图，了解设计要求.
三、施工方案
（1）本工程桩顶标高为—6.17m（770.83m）.
（2）破凿桩头之前，应先用水准仪将标高抄在要破凿的桩身上,一个桩头至少抄两个标高点,做标记，然后按所抄出的标高点在桩头周围划出标高，然后用切割机沿标高线进行切割。
（3）先用3 根钢钎呈现120 度角在设计标高以上5cm 处,同时用锤击方法敲打,切断桩头后，在用切割机将桩顶面打磨平整。
（4)当CFG桩切断后，用切割机将桩头混凝土打磨平整，以便于桩基小应变的试验检测。
（5）凿除止水帷幕桩时，先用空压机带动风镐将其凿至距CFG桩桩顶500mm处，在用人工将其凿除。
（6）人工凿除止水帷幕桩时,先用切割机在设计标高以上5cm处沿标高线切割，切割深度约为5cm。再用人工剔凿，人工剔凿时沿切割线由下而上剔凿。
四、应注意事项
（1)凿桩头时，必须用水准仪将标高线引至桩上，应设专人进行抄平.
（3）人工凿平混凝土面时，应用平尺进行找平，凿平后用水准仪对所凿桩头进行复核，以免出现偏差。
（4）禁止在切割不透时由上部向下剔凿混凝土，以免将标高以下混凝土牵连。
五、问题的处理措施
在破凿桩头的过程中如遇到以下问题应采取相应的处理措施进行补救：
（1）如在破凿桩过程中出现断桩或者是桩头不完整时，先找到桩位，清理桩位周边土并扩出桩径200mm，并将松动的混凝土剔除并按桩径周圈扩出100mm支模,用清水清理干净桩头，浇筑混凝土前铺设一层素水泥浆，然后用高于桩体一个标号的混凝土重新浇筑至设计标高（新浇筑的混凝土,通知砼厂家掺早强剂）.支模采用铁皮卷成圆筒状进行，外围使用火烧丝进行加固.待混凝土凝固后拆除模板,用碎石将桩位周围填满，并填至设计标高。
（2)人工凿止水帷幕桩时，凿至桩头标高时,由人为的原因造成桩头不完整时，用碎石填至设计标高。
六、文明施工和环境保护
（1）在破凿完混凝土后，应将混凝土碎块及时清理上基坑,每天下班后应将现场进行彻底清理,做到工完场清。
七、安全注意事项
(1）切割机接拆线应由专业电工进行，严禁私自接拆线，以免发生触电事故。
(2)进入施工现场必须戴安全帽，以免坠物以及混凝土碎块飞溅伤人。
（3）切割机应由专人操作,操作人员必须佩戴防护手套，防护眼罩等防护用品。
（4）桩头混凝土应从上部向下小块剔凿，严禁由中部将桩头整体凿断,以免伤人.如遇有大块混凝土要运出基坑外时，应将混凝土块剔凿小后用机械吊出.
