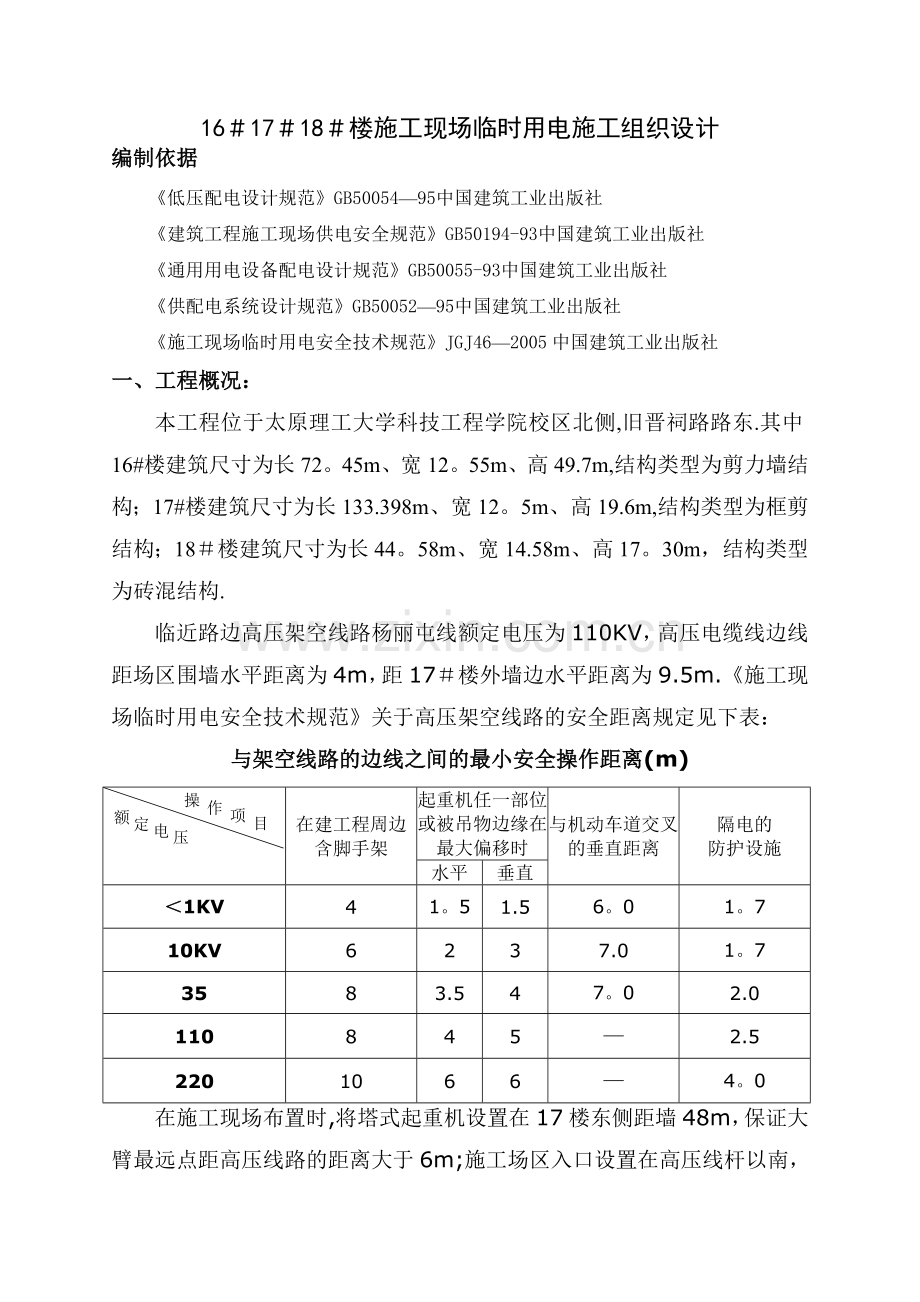

16#17#18#楼施工现场临时用电施工组织设计 编制依据 《低压配电设计规范》GB50054—95中国建筑工业出版社 《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社 《供配电系统设计规范》GB50052—95中国建筑工业出版社 《施工现场临时用电安全技术规范》JGJ46—2005中国建筑工业出版社 一、工程概况: 本工程位于太原理工大学科技工程学院校区北侧,旧晋祠路路东.其中16#楼建筑尺寸为长72。45m、宽12。55m、高49.7m,结构类型为剪力墙结构;17#楼建筑尺寸为长133.398m、宽12。5m、高19.6m,结构类型为框剪结构;18#楼建筑尺寸为长44。58m、宽14.58m、高17。30m,结构类型为砖混结构. 临近路边高压架空线路杨丽屯线额定电压为110KV,高压电缆线边线距场区围墙水平距离为4m,距17#楼外墙边水平距离为9.5m.《施工现场临时用电安全技术规范》关于高压架空线路的安全距离规定见下表: 与架空线路的边线之间的最小安全操作距离(m) 操 作 项 目 额 定 电 压 在建工程周边 含脚手架 起重机任一部位或被吊物边缘在最大偏移时 与机动车道交叉的垂直距离 隔电的 防护设施 水平 垂直 <1KV 4 1。5 1.5 6。0 1。7 10KV 6 2 3 7.0 1。7 35 8 3.5 4 7。0 2.0 110 8 4 5 — 2.5 220 10 6 6 — 4。0 在施工现场布置时,将塔式起重机设置在17楼东侧距墙48m,保证大臂最远点距高压线路的距离大于6m;施工场区入口设置在高压线杆以南,避免场区内机动车道与高压线交叉;17#楼西侧设置的全封闭安全防护网架距墙为600mm,距高压架空线路为8.4m;以上各项均满足规定的安全操作距离,可不设置隔电的防护设施. 工程临时用电设备主要有塔式起重机、砼输送泵、电焊机、钢筋加工机械、木工机械、水电机械、小型电动工具、照明用电等(机械明细见《现场施工主要机械设备表》)。 二、供配电方式: 由甲方现场提供变压器处引一路电源至施工总配电柜.再由总配电柜分配给各分配电箱,总配电柜处设电度表,以计量施工总电量。 供电方式采用三相五线制TN-S系统。在总配电箱及使用箱,以及高度超过100m的箱内做重复接地,并与保护零线可靠联接。工作零线和保护零线严格区分,不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接. 根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的砼输送泵采用单独回路配电,对负荷较远且较小的木工机械、钢筋机械电源可采用树干式配电方式. 三、施工现场配电线路: ⒈施工现场主要干线采用YC橡套电缆沿道路边和建筑物边缘埋设,并且沿直线敷设、转弯处和直线段每隔20m处应设电缆走向标志; ⒉木工机械、钢筋加工机械电源采用橡套电缆埋地敷设; ⒊办公室、宿舍照明采用2。5mm2铜线配线; ⒋移动式配电箱和开关箱的进、出线采用橡皮绝缘电缆。 电缆埋地示意图: ⒌埋地电缆引出地面时,必须加防护套管,防护套管埋入地下的部分不少于0.2m;套管长度按下表配置: 序号 电缆连接情况 套管长度 1 出地面接至地面固定分配电箱时 1。8 m 2 出地面接至地面固定开关箱时 1.8 m 3 出地面接至楼层分配电箱时 2.4 m 4 出地面接至机械时 1。2 m 电缆因临时需要必须穿越施工路面时,必须设置防护套管,套管的两端宜伸出路基2m。 四、施工现场配电室、配电箱和开关箱 ⒈配电室使用烧结机红砖砌筑,长3.3m、宽3。3m,高度3。3,配电室顶使用彩钢板屋顶,坡度10%。正面操作通道宽度为1.8m,后面的维护宽度为1m,两侧维护宽度均为1.05m,满足规范规定的操作空间. 配电室山墙上开两个300mm×300mm的通风窗,用木框纱窗封闭,防止小鸟飞入。配电室门使用木门,向外开启,并配好锁。配电室的室内地坪高出室外地坪240mm,避免流水进入配电室. ⒉总配电箱安置在配电室内,箱底砌300mm高的承台,配电箱与埋地角钢用螺栓连接牢固。配电室地面先做混凝土层,然后在混凝土层上满铺一层橡胶垫起到绝缘效果。 ⒊现场的分配电箱以及开关箱采用统一铁制配电箱加工定做,固定式配电箱、开关箱的下底与地面的距离大于1。3m,小于1.5m,其设置地点应平坦并高出地面200mm。 ⒋配电箱内按规范要求进行线路配置,并设置漏电保护。 ⒌配电箱均应配锁,指定专人负责,施工现场停止作业1小时以上,应将动力开关箱拉闸上锁。 ⒍熔断器的熔体更换时,应使用符合原规定的熔体,严禁用其他金属丝代替。 五、现场照明: ⒈在塔吊上安装镝灯供结构施工照明,灯具的金属外壳必须保护接零。 ⒉模板区、加工区的照明采用碘钨灯照明。 ⒊装修阶段,楼内照明采用36V的低压照明。 ⒋办公区和生活区的室外灯具安置在墙上,高度距地面不得低于3m,室内灯具距地不得低于2。4m。 ⒌灯具内的接线必须牢固,灯具外的接线必须做可靠的绝缘包扎. 六、现场防雷保护: 太原地区年平均雷暴天数为36.4天,现考虑将避雷针安置在塔吊上,按规范规定,塔吊初装高度应为32m。 七、施工用电负荷计算: 现场施工主要机械设备(用电量统计)表 序号 机械名称 型号 数量 设备容量(KW或KVA) 1 塔式起重机 QT5013 2 130KW 2 施工电梯 TST-20022 1 22KW 3 砼输送泵 HBT80 1 100KW 4 搅拌机 JG2507 1 7.5KW 5 钢筋弯曲机 GW40 2 6KW 6 钢筋切断机 QJ40-1 1 5。5KW 7 交流电焊机 BX3—500-2 4 93.6KVA 8 闪光对焊机 UN1—100 1 100KVA 9 插入式砼振动器 ZX70 6 9KW 10 平板式砼振动器 ZB11 4 4.4KW 11 木工电锯 1 5。5KW 12 木工电刨 1 1KW 13 水泵 3英寸 8 12KW 14 水泵 4英寸 2 8KW ⒈塔式起重机组 查表得Kx=0。3 cosφ=0。7 tgφ=1.02 Pe2=2×75×2×0。41/2=191 KW Pjs2=0.3×191=57.3 KW Qjs2=1.02×57。3=58。45 KVar ⒉施工电梯组 查表得Kx=0。3 tgφ=1.02 Pjs3=0.3×22=6.6 KW Qjs3=1.02×6.6=6.73 KVar ⒊输送泵组 查表得Kx=0.3 tgφ=1.02 Pjs4=0。3×100=30 KW Qjs4=1.02×30=30.6 KVar ⒋电焊机组 查表得Kx=0。45 tgφ=1。98 Pe5=0。51/2×90=63。8 KW Pjs5=0。45×63.8=28。71 KW Qjs5=1。98×28.71=58。85 KVar ⒌钢筋机械组 查表得Kx=0.7 tgφ=1。02 Pjs6=0。7×11.3=7。91 KW Qjs6=1.02×7.91=13。8 KVar ⒍木工机械组 查表得Kx=0.7 tgφ=0。88 Pjs7=0.7×6.3=4。41 KW Qjs7=0。88×4。41=3.88 KVar ⒎振捣棒组 查表得Kx=0。7 tgφ=1.02 Pjs8=0.7×6。6=4.62 KW Qjs8=1.02×4。62=4.71 KVar ⒏总负荷计算 干线同期系数取0.9, 总有用功率Pjs=0.9×∑Pjs=0。9×139.55=125.6 KW 总无用功率Qjs=0.9×∑Qjs=0.9×177。02=159。32 KVar 总视在功率Sjs=(Pjs2+Qjs2)1/2=(125.62+159.322)1/2=202。87 KVA 总电流 I js=202。87/1.52=133.47 A 由计算可知,每个楼号的用电负荷总视在功率为202.87 KVA,总电流为133。47 A 选择导线截面:上面已经计算出总计算电流Ijs = 133.47A,查表得室外架空线路40 °C时铜芯塑料绝缘导线BLV—4×25+1×15,其安全载流量为146.77A,能够满足使用要求。由于由供电箱至动力总箱距离短,可不校核电压降的选择. (2)选择总进线开关:DZ20—180/3 ,其脱扣器整定电流值为 Ir = 160.00A。 (3)选择总箱中漏电保护器:DZ10L-150/3 。 ⑴ 1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设,由于这部分距离较短,因此不考虑压降,只按安全载流量选择导线截面。 ①塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0。20 Cosφ = 0。60 tgφ = 1.33 Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 0。20×70。20/(1。732×0。38×0。60) = 35。55 ii)选择导线 选择BLV—4×10+1×6,穿焊接钢管时其安全载流量为34.79A. iii)选择电气设备 选择开关箱内开关为DZ5-50/3,其脱扣器整定电流值为Ir = 40。00A. 漏电保护器为 DZ10L-100/3。 ②1号分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 35.55A ii)选择导线 选择BLV-4×16+1×10,穿焊接钢管时其安全载流量为44。27A。 iii)选择电气设备 选择分配箱内开关为DZ5-50/3,其脱扣器整定电流值为Ir = 40.00A. ③1号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35,Cosφ = 0。900 Ijs = Kx×ΣPe/(1。732×Ue×Cosφ) = 0。35×63。00/(1。732×0。38×0。90) = 37.22 ii)选择导线 选择BLV—4×16+1×10,穿焊接钢管时其安全载流量为70.84A. iii)选择电气设备 选择分配箱进线开关为DZ5—50/3,其脱扣器整定电流值为Ir = 40。00A. ④1号干线导线截面及出线开关的选择 i)选择导线截面按导线安全载流量: 按导线安全载流量: Kx = 0.35 ,Cosφ = 0。90 Ijs = Kx×ΣPe/(1。732×Ue×Cosφ) = 0。35×63。00/(1。732×0.38×0.90) = 37。22 A 按允许电压降: S = Kx×Σ(P×L)/C△U = 0。35×63.00×100.00/(46。3×5) = 9。52 mm2 选择BLV-4×16+1×10,穿焊接钢管时其安全载流量为70。84A。 ii)选择出线开关 1号干线出线开关选择DZ5—50/3,其脱扣器整定电流值为Ir =40。00A。 ⑵ 2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设,由于这部分距离较短,因此不考虑电压降,只按安全载流量选择导线截面. ①灰浆泵开关箱至灰浆泵导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0。30 Cosφ = 0.70 tgφ = 1。02 Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 0.30×1。20/(1.732×0。38×0。70) = 0。78 ii)选择导线 选择BLV-4×2。5+1×1。5,穿焊接钢管时其安全载流量为14。23A。 iii)选择电气设备 选择开关箱内开关为DZ5—20/3,其脱扣器整定电流值为Ir = 16.00A. 漏电保护器为 DZ10L—100/3. ②钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0。30 Cosφ = 0.70 tgφ = 1.02 Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 0.30×7。00/(1.732×0.38×0。70) = 4.56 ii)选择导线 选择BLV-4×2。5+1×1。5,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3,熔断器RC1A-5其最大熔体电流为 IRD = 5.00A,可根据实际电流的2。5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L—100/3。 ③钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0。30 Cosφ = 0.70 tgφ = 1。02 Ijs = Kx×Pe/(1。732×Ue×Cosφ) = 0。30×9。00/(1。732×0。38×0.70) = 5。86 ii)选择导线 选择BLV—4×2.5+1×1.5,穿焊接钢管时其安全载流量为14。23A. iii)选择电气设备 选择开关箱内开关为Hk1—15/3,熔断器RC1A—10其最大熔体电流为IRD = 10.00A,可根据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。 ④钢筋变曲机开关箱至钢筋变曲机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0。30 Cosφ = 0.70 tgφ = 1。02 Ijs = Kx×Pe/(1。732×Ue×Cosφ) = 0.30×2.80/(1.732×0。38×0。70) = 1。82 ii)选择导线 选择BLV—4×2。5+1×1.5,穿焊接钢管时其安全载流量为14。23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir = 16。00A。 漏电保护器为 DZ10L-100/3。 ⑤交流电焊机开关箱至交流电弧焊机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0。35 Cosφ = 0.40 tgφ = 2。29 Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 0。35×14。85/(1.732×0。38×0。40) = 19.74 ii)选择导线 选择BLV-4×2.5+1×1。5,穿焊接钢管时其安全载流量为14。23A。 iii)选择电气设备 选择开关箱内开关为DZ5—20/3,其脱扣器整定电流值为Ir = 16.00A. 漏电保护器为 DZ10L—100/3. ⑥木工圆据机开关箱至木工圆据机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0。30 Cosφ = 0。70 tgφ = 1.02 Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 0。30×3。00/(1.732×0.38×0.70) = 1。95 ii)选择导线 选择BLV-4×2。5+1×1。5,穿焊接钢管时其安全载流量为14.23A. iii)选择电气设备 选择开关箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3. ⑦单面杠压刨床开关箱至单面杠压刨床导线截面及开关箱电气设备选择: i)计算电流 Kx = 0。30 Cosφ = 0。70 tgφ = 1.02 Ijs = Kx×Pe/(1。732×Ue×Cosφ) = 0。30×8。00/(1。732×0。38×0.70) = 5。21 ii)选择导线 选择BLV—4×2。5+1×1。5,穿焊接钢管时其安全载流量为14。23A。 iii)选择电气设备 选择开关箱内开关为DZ5—20/3,其脱扣器整定电流值为Ir = 16。00A. 漏电保护器为 DZ10L-100/3。 ⑧木工平刨床开关箱至木工平刨床导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cosφ = 0。70 tgφ = 1。02 Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 0.30×2.80/(1。732×0.38×0.70) = 1.82 ii)选择导线 选择BLV—4×2.5+1×1.5,穿焊接钢管时其安全载流量为14。23A。 iii)选择电气设备 选择开关箱内开关为Hk1—15/3,熔断器RC1A—5其最大熔体电流为 IRD = 5.00A,可根据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。 ⑨2号分箱至第1组电机的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 0。78A ii)选择导线 选择BLV—4×2.5+1×1.5,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir = 16。00A。 ⑩2号分箱至第2组电机的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 8。60A ii)选择导线 选择BLV—4×2.5+1×1。5,穿焊接钢管时其安全载流量为14。23A. iii)选择电气设备 选择分配箱内开关为DZ5—20/3,其脱扣器整定电流值为Ir = 16。00A。 ⑶ 3号分箱至第1组电机(钢筋切断机、钢筋调直机、钢筋变曲机)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 12.24A ii)选择导线 选择BLV-4×2。5+1×1.5,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir = 16。00A。 ⑷ 3号分箱至第2组电机(交流电弧焊机)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 19。74A ii)选择导线 选择BLV-4×6+1×4,穿焊接钢管时其安全载流量为25.30A。 iii)选择电气设备 选择分配箱内开关为DZ5—50/3,其脱扣器整定电流值为Ir = 40。00A。 ⑸ 4号分箱至第1组电机(木工圆据机、普通木工带据机)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 14。98A ii)选择导线 选择BLV-4×4+1×2。5,穿焊接钢管时其安全载流量为18。97A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir = 16.00A。 ⑹ 4号分箱至第2组电机(单面杠压刨床、木工平刨床)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 7。03A ii)选择导线 选择BLV—4×2。5+1×1.5,穿焊接钢管时其安全载流量为14。23A。 iii)选择电气设备 选择分配箱内开关为DZ5—20/3,其脱扣器整定电流值为Ir = 16。00A。 ⑺ 2号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35,Cosφ = 0.900 Ijs = Kx×ΣPe/(1。732×Ue×Cosφ) = 0.35×6.70/(1。732×0.38×0.90) = 3。96 ii)选择导线 选择BLV-4×2。5+1×1。5,穿焊接钢管时其安全载流量为22。77A。 iii)选择电气设备 选择分配箱进线开关为DZ5-20/3,其脱扣器整定电流值为Ir = 16。00A。 ⑻ 3号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35,Cosφ = 0.900 Ijs = Kx×ΣPe/(1。732×Ue×Cosφ) = 0。35×39.80/(1.732×0。38×0.90) = 23。52 ii)选择导线 选择BLV—4×6+1×4 ,穿焊接钢管时其安全载流量为40.48A。 iii)选择电气设备 选择分配箱进线开关为DZ5-50/3,其脱扣器整定电流值为Ir = 40。00A. ⑼ 4号分箱进线及进线开关的选择 i)计算电流 Kx = 0。35,Cosφ = 0。900 Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×33.80/(1.732×0.38×0。90) = 19.97 ii)选择导线 选择BLV-4×6+1×4 ,穿焊接钢管时其安全载流量为40。48A. iii)选择电气设备 选择分配箱进线开关为DZ5—50/3,其脱扣器整定电流值为Ir = 40。00A。 ⑽ 2号干线导线截面及出线开关的选择 i)选择导线截面按导线安全载流量: 按导线安全载流量: Kx = 0.35 ,Cosφ = 0.90 Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0。35×143.30/(1。732×0.38×0.90) = 84。67 A 按允许电压降: S =Kx×Σ(P×L)/C△U= 0。35×143。30×182.00/(46.3×5) =39.43 mm2 选择BLV-4×25+1×16 ,穿焊接钢管时其安全载流量为88.54A。 ii)选择出线开关 2号干线出线开关选择DZ15—63/3,其脱扣器整定电流值为Ir =49。00A。 八、临时供电施工图 1、临时供电系统图(见下页): 九、安全用电措施及电气防火措施: (一)安全用电措施 ⒈技术措施 ①施工现场供电采用TN-S接零保护系统,保护零线应与工作零线分开单独使用,杜绝混用。PE线在总配电箱处做一组重复接地,接地电阻不大于10Ω.PE线不能加设开关及熔断器,所有电气设备的金属外壳必须与PE线做可靠电气连接,不能一部分接零,一部分接地。 ②施工现场的配电箱和开关箱应配置两级漏电保护,并选用电流动作型,漏电动作电流不大于30mA,额定漏电动作时间应不大于0。1S.潮湿及手持工具末级漏电动作电流应不大于是15mA。 ③配电箱实行一机一闸,并应有过载、短路、及断路保护功能。 ④配电箱内设备必须完好无损,安装牢固,导线接头包扎严密,绝缘良好,电源线进箱处做固定。箱内分路应标注明确.箱门内侧应标有单线系统,箱门应配锁,并由专人负责。配电箱周围不能有杂物. ⑤潮湿场所应采用安全电压36V或24V照明.碘钨灯用铁架的应做好保护接零,所有220V灯具都应使用单极漏电保护开关。 ⑥电动建筑机械和手持电动工具使用需符合JGJ46—2005的有关要求. ⑦对分类用电人员进行安全基本知识培训,并做好安全技术交底。 ⑧所使用的设备停止工作,以及操作人员离开岗位时,必须把开关箱里的开拉闸断电,锁好开关箱。 ⑨电气设备,配电系统要定期检查,做好记录。线路检修时,由专业电工检修设专人统一组织,统一指挥.检查、维修时必须将其前一级相应的电源长时间分闸断电,并悬挂停电标志牌,严禁带电作业。 ⒉组织措施 ①建立安全检查制度。包括内容:接地电阻、电气设备绝缘、漏电保护器动作灵敏度等,用电设备是否安全可行并做好检测记录。 ②建立临时用电施工组织设计的编制,审批验收制度。 ③建立技术交底,履行交底人与交被交底人签字手续,写明交底日期。 ④建立维修制度,做好维修工作日志,内容应详细,记载时间、内容及处结果,并有维修人员及验收人员签字. ⑤建立拆除制度不用的闸箱设备随时拆除. (二)电气防火、灭火措施 ⒈根据电气设备的用电量正确选择导线截面,杜绝线路过负荷使用,现时认真选保护装置,当线路出现过负荷情况时,能在规定时间内动作保护线路。 ⒉导线敷设的间距必须满足规范要求,当配电线路采用熔断器作短路保护时,熔体额定电流一定要小于绝缘导线允许载流量的1。5倍。经需教育用电人员正确执行安全操作规程。避免作业不当造成火灭。 ⒊电气操作人员要认真执行规范,正确连接导线,接线柱应压牢、压实。各种开关触头要压接牢固铜铝连接时要有过渡端子。多股导线要用端子或搪锡后再与设备、器具连接,以防接触不良或加大电阻而引起火灭。 ⒋配电室的耐火等级应大于三级,室内配置干砂箱和绝缘灭火器等。严格执行变压器的运行检修制度,按季度每年进行四次停电清扫和检查。 ⒌施工现场内禁止使用电炉.使用碘钨灯时,灯与易燃物间距要求大于50㎝,定观众不准使用功率超过100W的灯泡,严禁使用床头灯。 ⒍使用电焊机时要执行用火证制度,并有人监护,施焊周围不能存放易燃物体,并备齐防火设备。电焊机要施在通风良好的地方。 ⒎施工现场的高大设备和有可能产生静电和电气设备要做好防雷接地和防静电接地,以免雷电和静电火花引起火灾。 ⒏存放易燃体、易然物仓库的照明装置,一定要采用防爆型设备,导线敷设、灯具装设、导线与设备连接均应满足有关规范要求。 ⒐配电箱、开关箱内严禁存放杂物或易燃物体,并应派专人负责定期清扫、维护. ⒑施工现场一旦发生电气火灾时,扑灭电气火灾应注意以下事项: ⑴迅速切断电源、以免事态扩大。切断电源应戴绝缘手套,使用有绝缘柄的工具。当火场离开关较远需切断电线时,相线与零线应错开剪断,以免在钳口处造成短路,并防止电源线掉在地上造成短路使人触电。 ⑵当电源线因其他原因不能及时断电时,一方面应迅速派人去供电端拉闸,另一方面组织灭火时,人体的各部位与带电体应保持一定充分距离,必须穿戴绝缘用品。 ⑶扑灭电气火灾时要用绝缘性好的灭火剂,如干粉灭火器、二氧化碳灭火器,1211灭火器或干燥砂子等。严禁使用导电灭火剂进行扑救。 十、雨季临时用电措施 ①雨季时要对用电设备增加巡视次数。 ②下雨时要将配电箱箱门关好,防止进水. ③雨后要对所有用电设备进行绝缘摇测,合格后方可使用。 十一、临时用电平面图:(附后)
