海南省第五建筑工程公司 电缆沟施工方案
万宁市人民医院新院医务区工程
电缆沟
编制
审核
审批
编制单位：海南省第五建筑工程公司
二零一一年十一月
1
海南省第五建筑工程公司 电缆沟施工方案
目 录
一、工程概况„„„„„„„„„3~3
二、编制依据„„„„„„„„„3～3
三、电缆沟施工„„„„„„„„3～6
四、电缆沟盖板施工„„„„„„6~8
五、安全管理„„„„„„„„„8～9
六、文明施工和环境保护„„„„9～9
2
海南省第五建筑工程公司 电缆沟施工方案
一、工程概况
工程名称:万宁市人民医院新院医务区工程
工程地点：万宁市万城镇北新区，环市三路北侧.

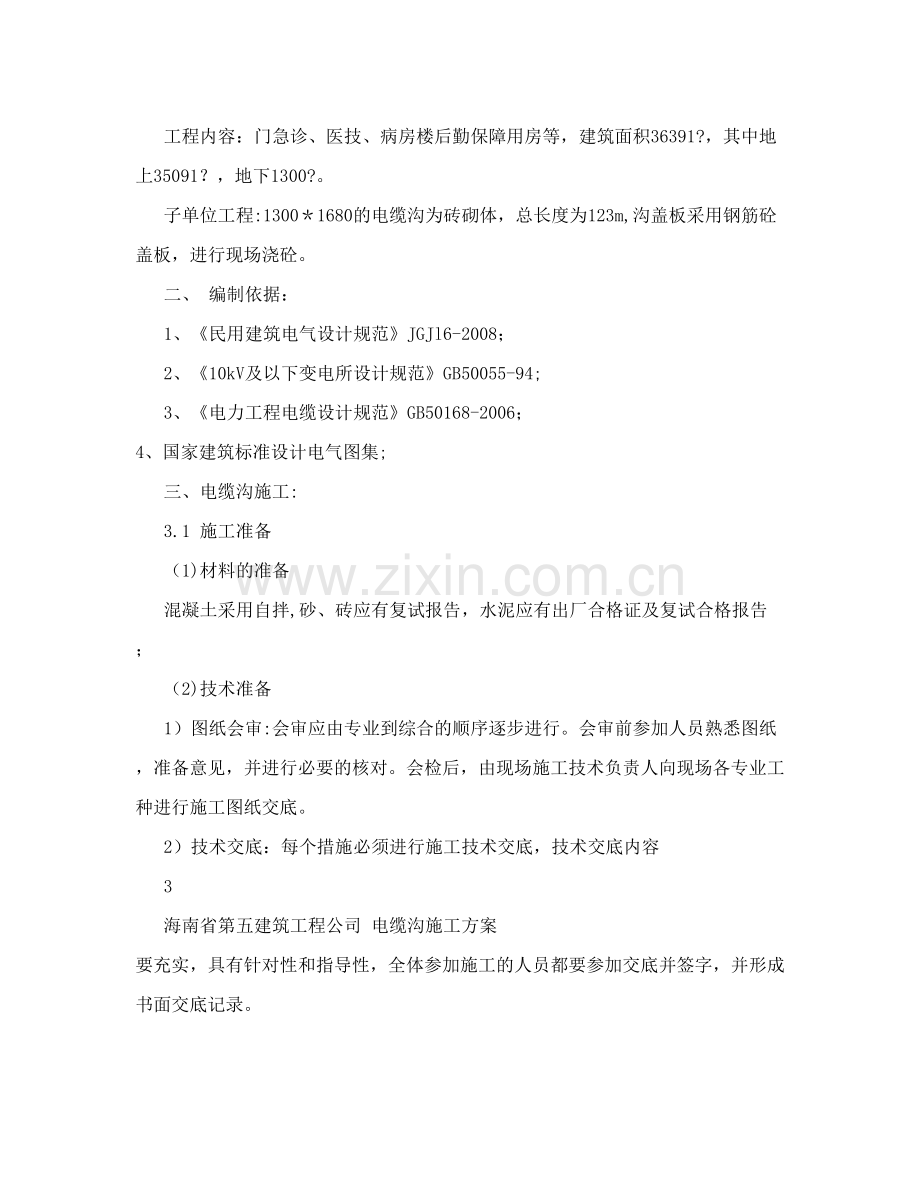

工程内容：门急诊、医技、病房楼后勤保障用房等，建筑面积36391?，其中地上35091？，地下1300?。
子单位工程:1300＊1680的电缆沟为砖砌体，总长度为123m,沟盖板采用钢筋砼盖板，进行现场浇砼。
二、 编制依据：
1、《民用建筑电气设计规范》JGJl6-2008；
2、《10kV及以下变电所设计规范》GB50055-94;
3、《电力工程电缆设计规范》GB50168-2006； 4、国家建筑标准设计电气图集;
三、电缆沟施工:
3.1 施工准备
（1)材料的准备
混凝土采用自拌,砂、砖应有复试报告，水泥应有出厂合格证及复试合格报告；
（2)技术准备
1）图纸会审:会审应由专业到综合的顺序逐步进行。会审前参加人员熟悉图纸，准备意见，并进行必要的核对。会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。
2）技术交底：每个措施必须进行施工技术交底，技术交底内容
3
海南省第五建筑工程公司 电缆沟施工方案 要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字，并形成书面交底记录。
3)定位放线:根据变总平面布置图,采用经纬仪、拉线、尺量、定出电缆沟的基准线.
3.2 电缆沟基槽开挖
根据设计要求,基槽土方开挖至电缆沟底基础设计标高，电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完成后，应组织相关人员进行验槽，并做好记录。
3.3 浇筑混凝土底板垫层
基底原土夯实,放设电缆沟底垫层模板边线以及坡度线，根据边线及坡度线安装模板，并采用水准仪跟踪测定模板标高。 3.4 电缆沟砌筑
电缆沟1300*1680电缆沟为砖砌体电缆沟。砌体采用Mu10砖,M5。0水泥砂浆砌筑，沟壁砌筑时应提前进行浇水湿润,并根据沟道中心线在垫层上弹出砌筑沟壁的位置，并设立皮数杆，拉10m通线进行砌筑。沟壁砌筑时应采取“三一”砌法,上下错缝，内外搓接，灰缝应横平竖直，厚薄均匀，水平灰缝应控制在8—12mm范围之内,具体数值由皮数杆确定。水平灰缝的砂浆饱满度不得小于80%,竖向灰缝不得出现通缝，砌体的转角处应同时砌筑，施工过程中应随时检查砖同壁砌筑平整度和垂直度，砌筑到设计标高须及时进行预埋铁件埋设。在砌筑过程中应按规范要求制作砂浆试块并及进行送验。
4
海南省第五建筑工程公司 电缆沟施工方案 3.6电缆沟压顶采用现浇砼压顶
为了增加工艺效果,站内户外电缆沟压顶采用现浇砼压顶.根据图纸的要求,在砖砌到离完成面80mm时，预留下来进行现浇砼压顶,由于总平面布置的的标高不一致，在模板安装时要控制好标高，方便于盖板的安装施工。
3。8电缆沟粉刷
根据墙面粉刷厚度塌饼、冲筋，采用1:3 水泥砂浆打糙，1：2 水泥砂浆压光。粉刷前墙面要充分浇水湿润，混凝土面层采用108 胶水掺水泥素浆批浆。为保证电缆沟长方向粉刷的顺直及平整，在电缆沟顶面采用经纬仪测点弹中心控制线，电缆沟壁弹水平控制线，作为控制电缆沟粉刷面的基准线。为保证电缆沟粉刷棱角分明,应先做好两侧粉刷护角，粉刷电缆沟上部面层，再粉刷侧壁。电缆沟粉刷中,原材料应采用同一批次进场材料，拌合砂浆配比应统一、以保证电缆沟粉刷面色泽均匀一致。粉刷砂浆应在规定时间内用完，不允许用干水泥或砂浆干粉在粉刷层表面吸水.面层砂浆使用时不允许加水拌合，残余砂浆加水搅拌后，只允许做底层打糙。粉刷面层压光后，电缆沟应棱角通长顺直,沟壁平整，无砂眼、凹坑，抹纹,粉刷层色泽一致，无空鼓、龟裂。电缆沟顶粉刷宜每隔2m 垂直于长度方向镶贴分格条，以减少由于沟长而引起的收缩裂缝。
3.9电缆沟底找坡、压光
电缆沟应根据设计要求进行找坡，采用水准仪测定坡度标高线，沟底塌饼,冲筋较厚部位采用细石混凝土找平,找坡混凝土与砂浆面
5
海南省第五建筑工程公司 电缆沟施工方案 层宜一次性完成。浇筑前应清理沟底积水、杂物，并进行扫浆。沟底混凝土采用铝合金直尺刮平，浇筑时应注意混凝土及砂浆，不得污染沟壁砂浆面层。掌握好混凝土面层水份,进行混凝土表面原浆压光，压光应在混凝土终凝前进行，应不少于3遍压光，压光后面层应无砂眼、凹坑、抹纹，表面应洁净、光滑.沟底找坡时，走水线缝沟中做,按1，2%的坡比纵向找坡，横向按2%找坡，严禁沟内积水。施工时，沟底走水线用A75的UPVC管或镀锌钢管,在沟底水泥砂浆初凝时，拉线依次把走水沟压出来,然后再其表面压光时，将其走水槽压光、圆滑.为了防止垃圾堵塞管道，在每一个入水口处,加盖滤水盖。 3。10养护
电缆沟壁抹灰完成后，应进行覆盖浇水养护不少于7 天。 四、电缆沟盖板施工:
4。1施工准备
（1）材料准备：砂、石应有复试报告,水泥应有出厂合格证及复试报告；钢筋应进行外观及资料(质量证明书)检查，并经送样复试合格；角钢应有合格证,进场应进行外观检查，无变形翘曲现象,规格、型号、壁厚应达到设计要求。电焊条应有合格证,电焊工应有上岗证.
（2）技术准备
1）图纸会审。会审应由专业到综合的顺序逐步进行.会检前参加人员熟悉图纸，准备意见,并进行必要的核对.会审后,由现场施工技术负责人向现场各专业工种进行施工图纸交底.
6
海南省第五建筑工程公司 电缆沟施工方案
2)技术交底。每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性,全体参加施工的人员都要参加交底并签字，并形成书面交底记录.
4。2 制作角铁边框
根据边框放样尺寸，由专人进行角铁画线切割，角铁两头切割45?，角铁边框进行45？拼角焊接。焊接时可进行对称焊接,减少变形，角铁边框焊接时不可有过烧、咬边、夹渣等现象。焊接时为保证角铁边框尺寸一致、不变形.边框底部可设置平整钢板一块，在钢板上弹线,四周用角钢焊出角铁边框模型，焊接时角铁放入模型内焊接加工。电缆沟盖板边框边框焊接后送入镀锌厂进行加热镀锌处理,镀锌后边框容易变形，浇筑前应进行矫正，使边框对角线、平整度、边框尺寸符合要求。为保证边框内混凝土与镀锌边框粘接牢固，可在边框内侧焊接若干螺纹钢筋.
4.3 钢筋制作安装

根据图纸要求进行钢筋的制作,级钢应做弯钩，钢筋节点应全部使用铅丝绑扎，网片钢筋与角钢边框留出的钢筋也应进行绑扎。钢筋与角钢之间应焊接牢固.
4。4 混凝土浇筑
角钢边框水平放在预制场地上，在边框底部铺3mm 厚橡胶皮或薄膜,以保证成型后的盖板底部不漏浆，且底面平整、光滑、底部混凝土不高出角钢边框.为保证混凝土盖板面层色泽一致，混凝土原材料尽量一次性进场，并分开堆放，混凝土原材料计量由专人负责，搅拌
7
海南省第五建筑工程公司 电缆沟施工方案 均匀。角钢模板内铺一层混凝土，使用平板振动器(小型平板）振捣密实，双层钢筋网片放入模板，再加入混凝土铺满角钢盖板，并再次使用平板振动器振捣密实，直至平板表面泛出原浆。在混凝土终凝前进行不少于3 遍水泥砂浆压光，压光后表面无抹痕,严禁有凹坑、砂眼等现象。浇筑完成后，清除边框四周混凝土及砂浆。 4。5 养护
常温下，混凝土盖板浇筑完成12h 后，表面进行薄膜覆盖，浇水养护不少于7 天。
4。6 盖板安装
运输时应考虑盖板受力方向，盖板反向受力，容易造成盖板断裂，将盖板搁置在电缆沟上,电缆沟两头采用经纬仪每20m 左右定点.拉线调整盖板顺直及平整度。盖板搁置点底部搁置3mm 厚橡胶皮垫，用以调整盖板的稳定性及表面平整度。
五、安全管理
1、搅拌机电源箱等要挂安全警示牌，材料仓库、工具房、加工棚等要设立消防设施，划分责任区，明确责任人.施工电源要严格按三级配电，二级保护由专人操作.
2、基坑、孔洞也要加设防护措施，施工人员及设备须通过的沟道要设通道或过路桥。
3、模板支撑不得使用腐朽等劣质材料，支撑必须用横杆和剪刀撑固定，支撑点必须坚实，防止支撑下沉、倾斜，安装和拆除均应分段进行。严整猛撬，硬砸，大面积撬落,拉倒。
8
海南省第五建筑工程公司 电缆沟施工方案
4、钢筋加工应在工作台上进行，铁屑要即使消除以免飞溅入眼，切断短于300mm的钢筋时要用卡子夹住，严禁用手直接把持。
5、砼浇捣时先要检查模板的安装牢固情况，操作平台是否稳固,振动器电绝缘是否良好，开关插座、插充是否完好。严禁将电线直接插入插座。当移动或暂停时应切断电源，不得将振动器配电箱安放在尚未凝固的砼上。
六、文明施工和环境保护
1、工程所用材料须按平面布置图临时堆码。
2、施工道路要畅通，水电线路要整齐有序，布局合理,各种机械完好整洁，安全防护装置完备，施工现场杂物废料及时清运处理.
3、工作时严禁饮酒、斗欧,着装要整齐，配戴必要的劳动保护用品，遵章守法。
4、加强环保意识，施工噪声要符合环保要求，施工现场的剩余材料要及时清运，做到“工完、料尽、场地清”。
5、禁止直接焚烧垃圾，施工垃圾要集中堆放在指定点,集中统一处理。
6、禁止随意倾倒，污染环境。
7、施工过程中做好现场安全保卫工作,配专人管理且采取必要的防盗措施，建立和执行防火管理制度，设置符合要求的消防设施并保持完好状态，使用易燃易爆材料时，采用相应的消防安全措施。
8、施工作业区干净、整齐，办公生活区明亮、清洁，图表上墙,礼貌接待来访人员.
