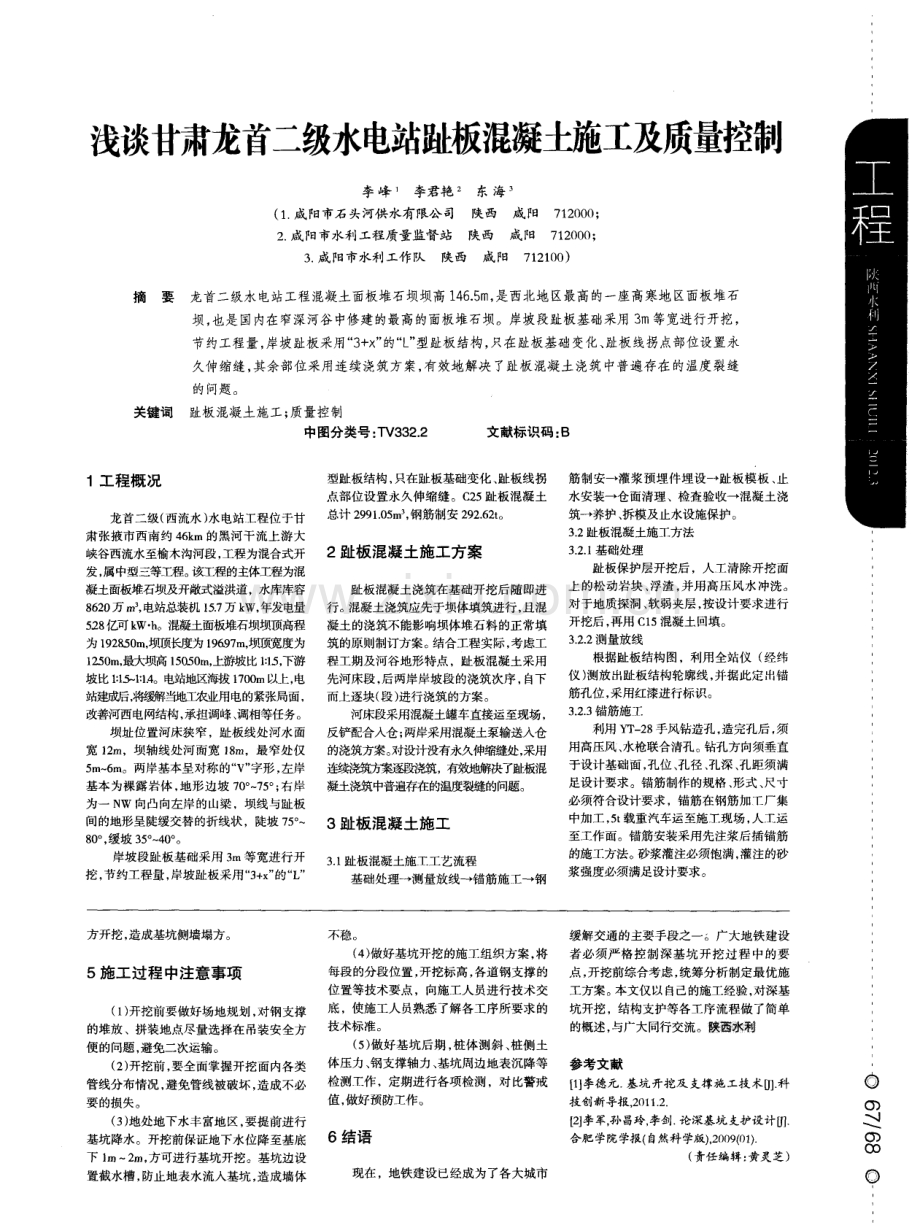

浅谈甘肃龙首二级水电 站趾板混凝土施工及质量控制 李 峰 李君艳 z 东 海 ( 1 成阳市石头河供水有限公司 陕西 成阳 7 1 2 0 0 0 ； 2 成阳市水利工程质量监督站 陕西 成阳 7 1 2 0 0 0 ； 3 成 阳市水利工作队陕西 成阳 7 1 2 1 0 0 ) 摘 要 龙首二级水电站工程混凝土面板堆石坝坝高 1 4 6 5 m ， 是西北地区最高的一座高寒地 区面板堆石 坝， 也是国内在窄深河谷中修建的最高的面板堆石坝。岸坡段趾板基础采用 3 m等宽进行开挖， 节约工程量， 岸坡趾板采用“ 3 + x ” 的“ L 型趾板结构， 只在趾板基础变化、 趾板线拐点部位设置永 久伸缩缝， 其余部位采用连续浇筑方案， 有效地解决 了趾板混凝土浇筑中普遍存在的温度裂缝 的问题 。 关键词 趾板 混凝土施工； 质量控制 中图分类号 ： T V 3 3 2 2 文献标识码： B 1工程概 况 龙首二级( 西流水) 水电站工程位于甘 肃张掖市 西南 约 4 6 k m的黑河干流 上游大 峡谷西流水至榆木沟河段 ， 工程为混合式开 发 ， 属中型三等工程。 该工程的主体工程为混 凝土面板堆石坝及开敞式溢洪道 ，水库库容 8 6 2 0 万 r ， 电站总装机 l 5 7 万k w， 年发电 量 5 2 8 亿可 k W h 。混凝土面板堆石坝坝顶高程 为 1 9 2 8 5 0 m， 坝顶长度为 1 9 6 9 7 m， 坝顶宽度为 1 2 5 0 m， 最大坝高 1 5 0 5 0 m， E 游坡比 1 ： 1 5 ， 下游 坡比 1 ：1 5 - - 1 ： 1 4 。电站地区海拔 1 7 0 0 m以上， 电 站建成后， 将缓解当地工农业用电的紧张局面， 改善河西电网结构 ， 承担调峰 、 调相等任务。 坝址 位置 河床狭 窄 ，趾板线处河水 面 宽 1 2 m，坝轴线处河面宽 1 8 m，最窄处仅 5 m 6 m。两岸基本呈对称 的“ V” 字形 ， 左岸 基本为裸 露岩体 ， 地形边坡 7 0 。 7 5 。 ； 右岸 为一 N W 向凸向左岸的山梁 ，坝线与趾板 间的地形呈陡缓交替的折线状 ，陡坡 7 5 。 一 8 o o ， 缓坡 3 5 。 4 0 。 。 岸坡段趾板基础采用 3 m等宽进行开 挖 ， 节约工程量 ， 岸坡 趾板采用 “ 3 + x ” 的“ L ” 型趾板结构 ， 只在 趾板 基础变化 、 趾板线拐 点部位 设置永久伸缩缝 。C 2 5趾 板混凝土 总计 2 9 9 1 0 5 m 3 , 钢筋制安 2 9 2 6 2 t 。 2趾板混凝土施工方案 趾板混凝土浇筑在基础 开挖 后随 即进 行。 混凝土浇筑应先于坝体填筑进行， 且混 凝土的浇筑不能影响坝体堆石料的正常填 筑 的原则制订方案。结合工程实际 ， 考虑工 程工期及河谷地形特 点 ，趾 板混凝土采用 先河床段 ， 后两岸 岸坡段 的浇 筑次序 ， 自下 而上逐块( 段 ) 进行 浇筑的方案 。 河床段采用混凝土罐车直接运至现场， 反铲配合人仓 ； 两岸采用混凝土泵输送入仓 的浇筑方案。 对设计没有永久伸缩缝处， 采用 连续浇筑 莉 蛩 浇筑， 有效地解决了 趾板混 凝土浇筑中普遍存在的温度裂缝的问题。 3趾板 混凝 土施 工 3 1 趾板混凝土施 T工艺流程 基础处理一测量放线一锚筋 施工一钢 筋制安一灌浆预埋件埋设一趾板模板 、 止 水安装一仓面清理 、检查验 收一 混凝土浇 筑一养护、 拆模及止水设施保护。 3 2趾板混凝土施丁方法 3 2 1 基础处理 趾板保护层开挖后 ，人 lT清除开挖面 上的松动岩块 、 浮渣， 并用高压风水冲洗。 对 于地质探洞 、 软 弱夹层 ， 按设 计要求进行 开挖后 ， 再用 C 1 5 混凝土 回填 。 3 2 2 测量放线 根据趾板结构 图，利用 全站仪 ( 经纬 仪 ) 测放 出趾板结构轮廓线 ， 并 据此定 出锚 筋孔位 ， 采用红漆进行标识 。 3 2 3锚筋施T 利用 Y T 一 2 8手风钻造孔 ， 造完孔后 ， 须 用高压风 、 水枪联合清孔。钻孔 方向须垂直 于设计基础面 ， 孔位 、 孔 径 、 孔深 、 孑 L 距须满 足设计要求。锚筋制作的规格 、 形式、 尺寸 必须符合设计要求，锚筋在钢筋加T厂集 中加工 ， 5 t 载重汽车运至施 _T现 场 ， 人工运 至工作面。锚筋安装采用先注浆后插锚筋 的施工方法。 砂浆灌注必须饱满， 灌注的砂 浆强度必须满足设计要求。 方开挖 ， 造成基坑侧墙塌方 。 5施工过程中注意事项 ( 1 ) 开挖前要做好场地规划 ， 对钢支撑 的堆放 、拼装地点尽量选择在 吊装安全方 便 的问题 ， 避免二次运输 。 ( 2 ) 开挖前， 要全面掌握开挖面内各类 管线分布情况， 避免管线被破坏 ， 造成不必 要 的损失。 ( 3 ) 地处地下水丰富地区， 要提前进行 基坑降水 。开挖前保证地下水位 降至基底 下 l m2 m， 方可进行基坑开挖。基坑边设 置截水槽， 防止地表水流人基坑 ， 造成墙体 不 稳 。 ( 4 ) 做好基坑开挖的施T组织 方案 ， 将 每段的分段位置， 开挖标高， 各道钢支撑的 位置等技术要点 ，向施工人员进 行技 术交 底，使施工人员熟悉了解各工序所要求的 技术标准。 ( 5 ) 做好基坑后期， 桩体测斜、 桩侧土 体压力、 钢支撑轴力、 基坑周边地表沉降等 检测丁作，定期进行各项检测 ，对比警戒 值， 做好预防工作。 6结语 现在，地铁建设已经成为了各大城市 缓解交通的主要手段之一 广 大地 铁建设 者必 须严 格控 制 深基坑 开挖过 程 中 的要 点 ， 开挖前综合考虑 ， 统筹分析 制定 最优施 工方案。本文仅以 自己的施工经验 ， 对深基 坑开挖，结构支护等各工序流程做了简单 的概述， 与广大同行交流。陕西水别 参考文献 李德元 基坑开挖及支撑施工技术卟科 技创新导报 ，2 0 1 1 2 【 2 李军， 孙昌玲， 李剑 论深基坑支护设计卟 舍肥 学院学报 ( 自然科学版) ， 2 0 0 9 (0 1 ) ( 责任编辑： 黄灵 芝) a 二 = = o C 1概 况 横山县流域坝系工程建设与管理探讨 王 军瑞 ( 横 山县水土保持 工作站 陕西 横 山 7 1 9 1 0 0 ) 摘 要 通过分析横山县地域特点和淤地坝建设现状， 对流域坝系建设中存在的标准低、 不规范等问题进行 了探讨， 提出统筹规划、 建补并重、 改革产权等建设管理对策， 以促进淤地坝建设科学有序进行。 关键词 流域坝系； 建设； 管理 中图分类号 ： 81 5 7 3 + 1 文献标识码 ： B 1 1地域特点 横山县位于毛乌素沙漠南缘 ，陕西省北 部 ， 无定河中游 。 全县辖 l 0镇 8乡 3 5 8 个行政 村 ， 总人 口 3 5 5万人 ， 其 中农业人 口 3 3万人 ， 总土地面积 4 3 3 3 k m 。 人 口密度 8 O人 ， k m ， 有 农耕地 1 5 5 万亩， 农业人均 4 7 亩。年均降水 量约为 4 0 0 mm， 且 多数集中在 7 、 8 、 9三个月 。 全年无 霜期 为 1 4 5天。横 山县属 黄土丘陵沟 壑区第一副区， 境内水土流失严重 ， 生态环境 脆弱 ， 全 县有水土流 失面积 3 3 8 0 k m 2 ， 占总面 积 的 7 8 。冲 沟发 育 在 l O 0 0 m 以上 的沟 道 1 1 7 8 2条 ， 5 0 0 ml O 0 0 m 长 的沟 道有 3万 多 条 ， 沟道 总长达 2 5万 k m， 沟壑密度为 3 k m k m 2 6 k mk m2 ， 水 蚀作 用强烈 ， 年均输 沙模 数 7 8 1 0 5 t k m z ， 每年输入黄河的泥沙量高达 3 3 0 0多万吨。 3 2 4钢筋制安 钢筋制 作按设计 图纸要 求的规格 、 形式 、 尺寸下料 ，制作好 的钢筋 按趾板编号捆 扎存 放 ，并作明确标识 。制作 完成钢筋运 至现场 后 ， 人 装卸并进行绑扎 、 焊接。安装时 ， 先以 锚筋为依托， 焊设架立钢筋 ， 然后布样板筋 ， 最后按施_T图纸要求安装完所有钢筋。钢筋 焊接时， 焊接长度、 焊缝高度及宽度须满足设 汁及 规范要求 ，同一截面接头数量须 满足有 关规定 。钢筋 网必须与锚筋焊接连接。 3 2 5灌浆预埋件安设 钢筋安装后 ，按设计灌浆孔位预埋灌浆 管 ， 准确标识孑 L 位 ， 以备灌浆钻孔。 3 2 6 模板 、 止水安装 趾板混凝土板采用钢木组合模 板， 止水及 折角部位采用 自 行加T的定型木模 ， 其余用钢 模拼装 。模板使用前须涂刷一遍脱模剂 以利脱 模。侧模安装 时， 纵 、 横 向各用两道 中4 8双钢 管围网 ， 内穿 中l 2拉锚 筋进行加 固 、 支撑 ， 拉 锚另 一端与锚筋焊接 。 “ 型铜止水 片安 装前 ， 应在止水鼻 腔内 嵌放 d ) 1 2 氯丁橡胶棒。安装时止水中线与设 计中线 对正 ， 止水接头焊接采用搭接加帮条焊 接的方式 ， 搭接长度 i2 0 ram， 采用铜焊条焊接 。 止水安装完成后用 6 ra m的钢筋焊止水托架， 以防浇筑混凝土时止水翻卷。安装好后 ， 在“ F ” 型铜 l 水 片止水空腔 内填塞泡沫塑料 ， 以防浇 筑混凝土时水泥浆进入止水片止水空腔。 3 2 7仓面清理 、 榆查验收 混凝土浇筑前 ， 采用高压风枪清吹仓面， 清净仓内木屑、 焊渣、 灰尘及杂物后， 再用高 压水枪 冲洗 仓面 。并会 同监理 进行钢 筋 、 模 板 、 止水 及仓面检查验 收， 经检查验收合格后 方可进行下道丁序施 T。 3 2 8混凝土施 T 混凝土由拌和楼集中拌制，拌制时间不 小于3 分钟 ， 低温时段拌制混凝土时应延长拌 和时间。拌制时 ， 严格执行进料顺序 ， 并随时对 电子称量精度进行律定。采用 6 m 混凝土搅拌 运输车运输， 途中 严禁任意停留或停止搅拌。 河床段采用混凝土罐车直接运至现场， 反铲配合入仓 ；两岸采用混凝土泵输送人仓 的浇筑方案 ， 每段 l O m一1 5 m。采 用软轴插入 式振捣器人工平仓、 振捣， 铺料厚度 0 3 m， 做 到分层清楚 ， 无骨料集中的现象。振捣时做到 既不过振 ， 也不漏振 ， 分层 、 有 序振 捣 ， 混凝土 外露面用铁抹子收面压光。在止水部位设专 人负责用 Z N3 0振捣棒 振捣 ， 确 保止水部位混 凝土的密实性和防止位移 。 3 2 9养护 、 拆模及止水设施保护 混凝土 浇筑结束后 ，及时用 塑料薄膜及 麻袋进 行覆 盖 ， 设专人进行洒 水养护 ， 养护时 间不少于 1 4天。混凝土终凝后根据环境气温 适时拆模 ， 拆模时 ， 尽可 能避免损伤止水及混 凝 土 ， 一旦发现止水及混凝 土损伤时 ， 须及 时 进行 处理。拆模后 ， 应将拉 锚外露筋剪断 ， 并 用 手提砂轮机打磨至低于混凝 土表面 ，并涂 刷热 沥青一道 ，以防钢筋 氧化 而形成渗流通 道 ；对混凝土侧面进行表 面修 整后涂 tl S L 化 沥青 隔离剂 。对趾板止 水设施 及时采用保护 罩防护 ， 以防落石 、 人踩 、 机具损伤止水设施。 4趾板混凝土质量控制 4 1原材料 的质量控制 4 1 1 砂石骨料 在 混凝 土生产过程 中须 对砂石骨 料的质 量进行跟踪控制 ，骨料 超逊径含量及软 弱颗 粒含量一旦发现超 出规范要求 ，立 即进 行处 理。砂子则主要检查含泥量是否超标 ， 并根据 细度模数 的变化调整砂率。 4 1 2水泥 根 据 设计 要 求 采用 符 合设 计 要求 的水 泥， 并根据水泥检验要求的批量、 频次定期或 不定 期的抽样检验 。水 泥过期或者 现结块 时 ， 坚决不 能使用 。 4 1 _ 3 外加剂 外加剂的使用须与配合比试验品种一致， 固定同一厂家 ， 并不定期的抽样检验。外加剂 掺量必须准确， 过期失效的外加剂严禁使用。 4 2施_丁过程质量控制 4 2 1 混凝 土的拌制质量控制 拌合楼严 格按 试验室确定 的施丁配合 比 配料， 严禁擅自更改。混凝土必须搅拌均匀 ， 掺 加 防裂 剂 的 混 凝 土 拌 和 时 间 不 得 少 于 3 5 rai n 。混凝土的坍落度检查 ， 每班须 在机 口 取样 4次 ， 仓面取样 2次 ； 混凝 土仓面坍 落度 宜控制在 4 e m7 e m。混凝土试件除机 口随机 取样 ， 还应在浇筑仓面取一定数量的试件 ， 以 便更直观地评价趾板 、 面板混凝土的质量。 4 2 2施1 二 质量控 制 混凝土浇筑指派专人值班 ， 以防“ 跑模” 或 钢筋 、 止水等发生变形 。仓面浇捣 由专业混凝 土工进行浇 、 捣 ， 严格按“ 快插慢拔” 的原则进行 振捣 ， 做到既不漏振 ， 也不过振 ， 确保混凝土内 在质量 良好 ， 外形美观。 施工过程中， 对止水须做 严密保护 ， 以防损坏 ， 一旦 出现损坏或缺陷时 ， 及 时进行处理 ， 并做好记录。 严格按有关规定进行 拆模 ， 必要时 ， 拆模后立即涂 刷养护剂 ， 形成保 水薄膜 ， 以防混凝土内部水分散失过大导致 出 现干缩裂缝 。混凝土浇筑遇到雨季 时， 在仓面 搭设 防雨棚 ， 并及时用塑料薄膜或彩 条布覆盖 已浇混凝土面 ， 并积极做好仓面积水 的排除工 作。若部分仓面受到雨水冲刷 ， 则在雨后立 即 进行凿毛处理 ， 并铺一层砂浆 ， 再进 行浇筑 。 5实施效 果 龙首二级 电站趾板 混凝土浇筑 由于采取 了正确的浇筑方案 ， 未发生因趾板施 T而影 响 坝体正常填筑现象 。同时 ， 由于趾板混凝土施 T过程采取必要 的质量控制措施 ， 整个趾板施 工结束后未发 生温度应力裂缝现象 ， 通过随即 取样检查混凝土平均强度达到 3 0 M P a ， 符合设 计要求。_T程投入使用至今 ， 趾板混凝土未发 生任何异常。陕西水利 ( 责任编辑 ： 黄灵芝 )
