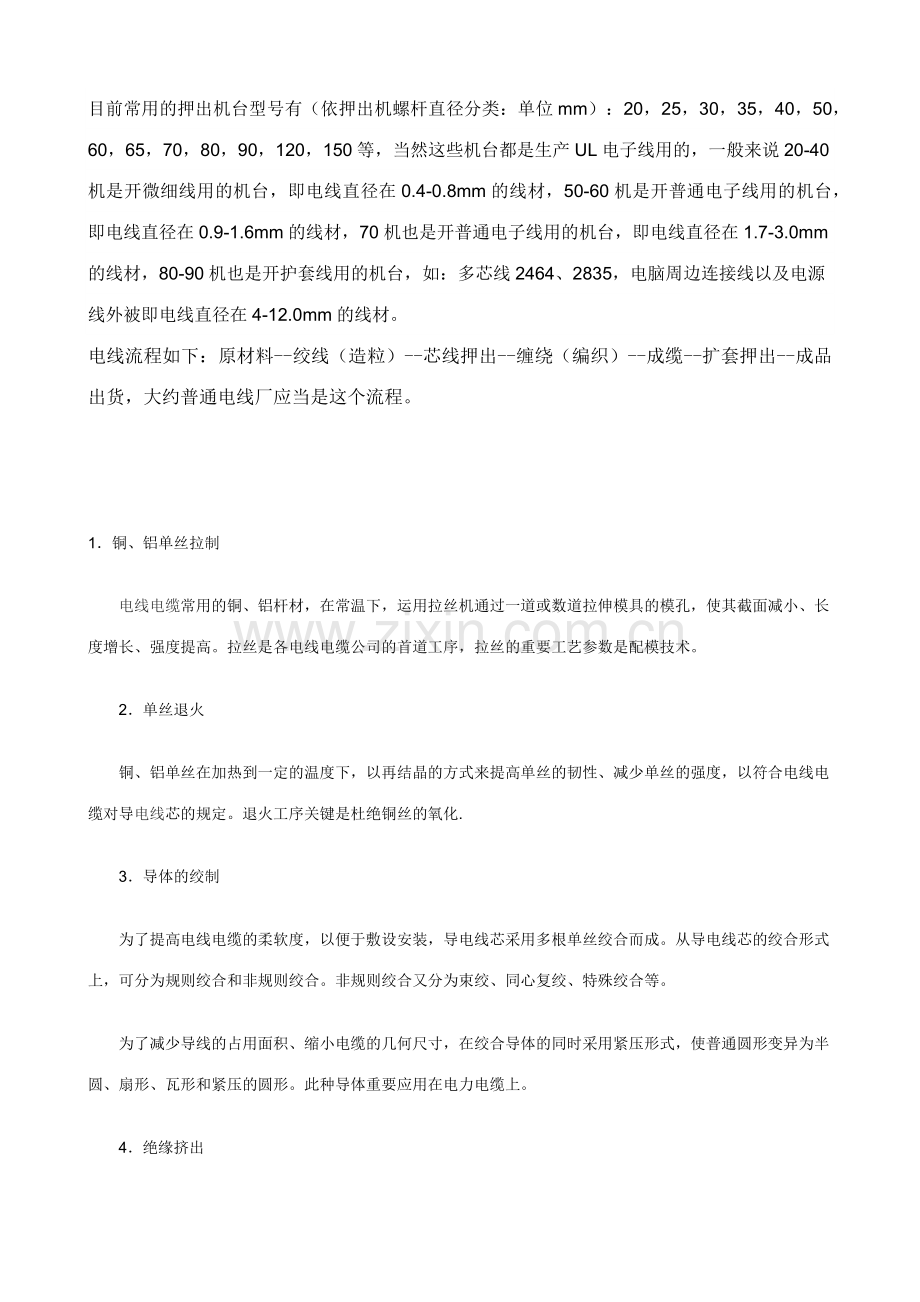

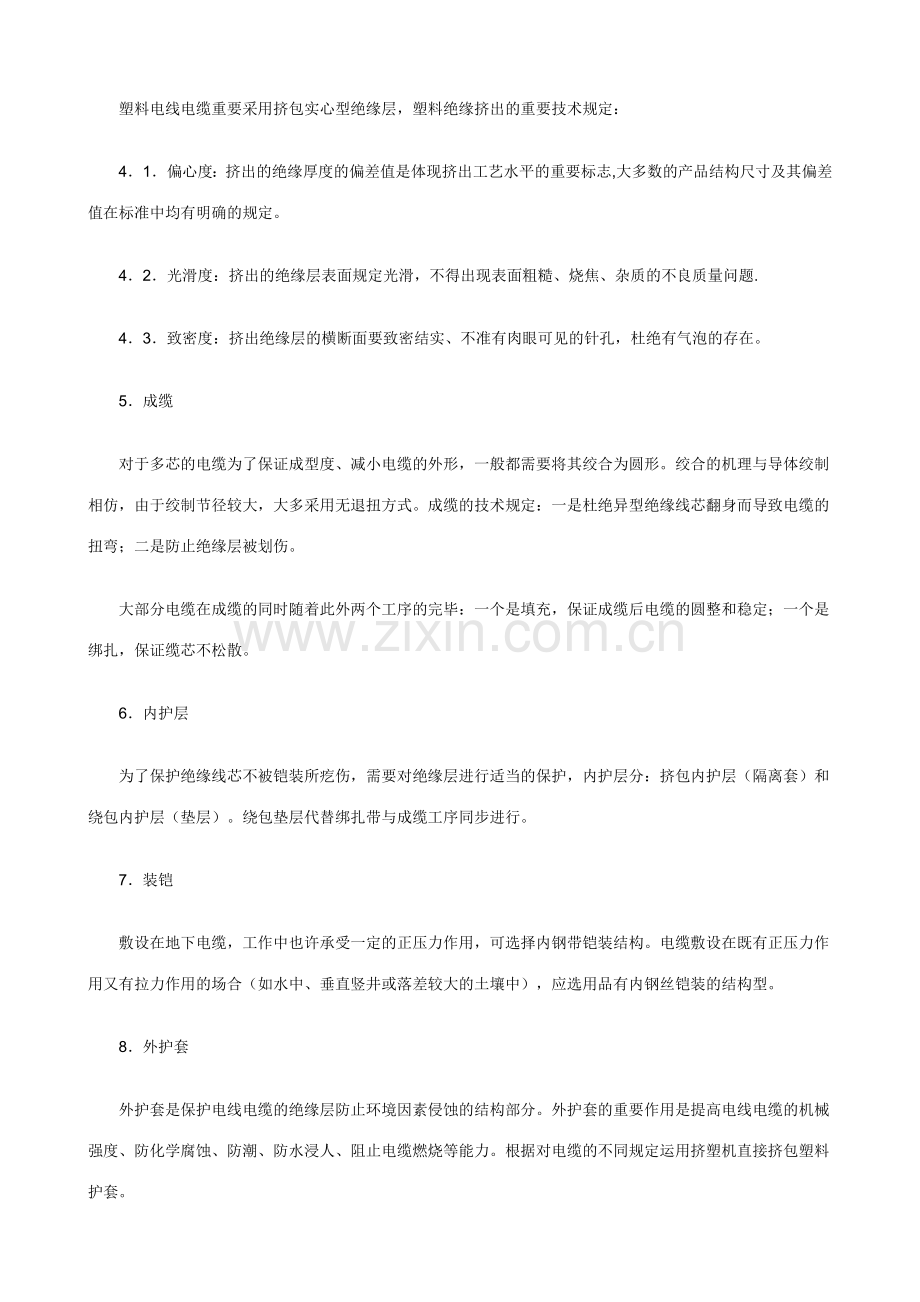

电缆工艺专业资料.docx

目前常用的押出机台型号有（依押出机螺杆直径分类：单位mm）：20，25，30，35，40，50，60，65，70，80，90，120，150等，当然这些机台都是生产UL电子线用的，一般来说20-40机是开微细线用的机台，即电线直径在0.4-0.8mm的线材，50-60机是开普通电子线用的机台，即电线直径在0.9-1.6mm的线材，70机也是开普通电子线用的机台，即电线直径在1.7-3.0mm的线材，80-90机也是开护套线用的机台，如：多芯线2464、2835，电脑周边连接线以及电源线外被即电线直径在4-12.0mm的线材。电线流程如下：原材料-绞线（造粒）-芯线押出-缠绕（编织）-成缆-扩套押出-成品出货，大约普通电线厂应当是这个流程。1铜、铝单丝拉制电线电缆常用的铜、铝杆材，在常温下，运用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增长、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的重要工艺参数是配模技术。2单丝退火铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、减少单丝的强度，以符合电线电缆对导电线芯的规定。退火工序关键是杜绝铜丝的氧化.3导体的绞制为了提高电线电缆的柔软度，以便于敷设安装，导电线芯采用多根单丝绞合而成。从导电线芯的绞合形式上，可分为规则绞合和非规则绞合。非规则绞合又分为束绞、同心复绞、特殊绞合等。为了减少导线的占用面积、缩小电缆的几何尺寸，在绞合导体的同时采用紧压形式，使普通圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体重要应用在电力电缆上。4绝缘挤出塑料电线电缆重要采用挤包实心型绝缘层，塑料绝缘挤出的重要技术规定：41偏心度：挤出的绝缘厚度的偏差值是体现挤出工艺水平的重要标志,大多数的产品结构尺寸及其偏差值在标准中均有明确的规定。42光滑度：挤出的绝缘层表面规定光滑，不得出现表面粗糙、烧焦、杂质的不良质量问题.43致密度：挤出绝缘层的横断面要致密结实、不准有肉眼可见的针孔，杜绝有气泡的存在。5成缆对于多芯的电缆为了保证成型度、减小电缆的外形，一般都需要将其绞合为圆形。绞合的机理与导体绞制相仿，由于绞制节径较大，大多采用无退扭方式。成缆的技术规定：一是杜绝异型绝缘线芯翻身而导致电缆的扭弯；二是防止绝缘层被划伤。大部分电缆在成缆的同时随着此外两个工序的完毕：一个是填充，保证成缆后电缆的圆整和稳定；一个是绑扎，保证缆芯不松散。6内护层为了保护绝缘线芯不被铠装所疙伤，需要对绝缘层进行适当的保护，内护层分：挤包内护层（隔离套）和绕包内护层（垫层）。绕包垫层代替绑扎带与成缆工序同步进行。7装铠敷设在地下电缆，工作中也许承受一定的正压力作用，可选择内钢带铠装结构。电缆敷设在既有正压力作用又有拉力作用的场合（如水中、垂直竖井或落差较大的土壤中），应选用品有内钢丝铠装的结构型。8外护套外护套是保护电线电缆的绝缘层防止环境因素侵蚀的结构部分。外护套的重要作用是提高电线电缆的机械强度、防化学腐蚀、防潮、防水浸人、阻止电缆燃烧等能力。根据对电缆的不同规定运用挤塑机直接挤包塑料护套。BVR软电线:BVR电线中文名：铜芯聚氯乙烯绝缘软护套电线电线结构：导体+绝缘，平均每根铜丝直径小于一毫米导体材料：无氧铜丝绝缘材料：PVC颜色：黑，黄，蓝，红工作温度：60度，70度，95度工作电压：300/500V和450/750V常用的国标Bvr线型号从1平方到240平方不等 包装：100米或500米一卷，或者根据客户规定用途：合用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线。如配电箱等交联电缆 交联电缆型号交联聚乙烯绝缘电力电缆是采用化学方法或物理方法，使聚乙烯分子由线形分子结构转变为三维网状结构，有热塑性的聚乙烯变成热固性的交联聚乙烯，从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。交联聚乙烯绝缘电力电缆导体的允许长期最高工作温度为90摄氏度，较纸绝缘电缆、聚氯乙烯绝缘电缆和聚乙烯绝缘电缆高，且具有重量轻、结构简朴、使用方便、耐化学腐蚀和敷设不受落差限制等优点。一般来说最常用的交联电力电缆有YJV电力电缆、YJV铠装电力电缆，其它常用交联电缆型号如下：YJV YJLV交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。YJY YJLY聚乙烯护套电力电缆YJV22 YJLV22 YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。聚乙烯护套钢带铠装电力电缆YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相称的拉力。聚乙烯护套钢丝铠装电力电缆KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下。聚乙烯护套控制电缆KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用。聚乙烯护套钢带铠装控制电缆KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力。聚乙烯护套铜带铜丝编织屏蔽控制电缆JKV JKLV聚氯乙烯用于架空电力传输等场合。JKY JKLY聚乙烯JKYJ JKLYJ交联聚乙烯绝缘架空电缆JKTRYJ软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线。JKLYJ/Q交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场合。JKLGYJ JKLGYJ/Q钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场合，并能承受相称的拉力。注：单芯铠装电缆仅用于直流系统，若用于交流系统，应采用非磁性材料的铠装层或采用隔磁措施。什么是低烟无卤电线电缆？低烟无卤电线电缆指不含卤素(F、Cl、Br、I、At)、不含铅镉铬汞等环境物质的胶料制成的燃烧时不会发出有毒烟雾(如：卤化氢、一氧化碳、二氧化碳等)的环保型电线电缆。 其中卤素指针为：所有卤素的值50PPM(根据法规PREN 14582) 燃烧后产生卤化氢气体的含量100PPM(根据法规EN5067-2-1) 燃烧后产生的卤化氢气体溶于水后的PH值4.3(弱酸性) (根据法规EN-50267-2-2) 产品在密闭容器中燃烧后透过一束光线其透光率60%(根据法规EN-50268-2) Pb90PPM，Cd、Cr6+、Hg、PBBs、PBDEs均小于5PPM低烟无卤电线电缆用途：该产品阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出，广泛应用于核电站、地铁车站、电话互换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场合。低烟无卤电线电缆特性： (1) 抗张强度比一般PVC电线大：一般PVC电线抗张强度大于1.05Kgf/mm2，而低烟无卤电线抗张强度大于1.2Kgf/mm2； (2) 具有良好的耐候性(-30105)； (3) 具有良好的柔软度(硬度为8090)；(4) 具有非移性(由于此产品配方中不用添加可塑剂，故不会有移形性)；(5) 燃烧时不会产生有毒黑烟(会产生少量白色烟雾)；(6) 具有较高的体积电阻率：PVC电线一般为10121015/cm3，低烟无卤电线大于1016/cm3；(7) 具有良好的耐高压特性：PVC电线一般耐10KV以上，而低烟无卤电线高达15KV以上；(8) 具有良好的弹性和粘性。低烟无卤线材配方添加材料：(1) 选用线型PE及弹性PE为重要树脂，阻燃材料选用三种含结晶水的金属氧化物：分别为在200、300、300以上失去结晶水。基本型号及名称型号名称DLD-KVV铜芯低烟低卤聚氯乙烯绝缘和护套控制电缆DLD-KVVP铜芯低烟低卤聚氯乙烯绝缘和护套铜网编织屏蔽控制电缆DLD-KVV22铜芯低烟低卤聚氯乙烯绝缘和护套钢带铠装控制电缆WLD-KJEG铜芯无卤低烟交联聚烯烃绝缘热固性护套控制电缆WLD-KJEGP铜芯无卤低烟交联聚烯烃绝缘热固性护套铜网屏蔽控制电缆WLD-KJEGP2-22铜芯无卤低烟交联聚烯烃绝缘热固性护套铜带屏蔽钢带铠装控制电缆WLD-KJES铜芯无卤低烟交联聚烯烃绝缘热塑性护套控制电缆WLD-KJESP铜芯无卤低烟交联聚烯烃绝缘热塑性护套铜网屏蔽控制电缆WLD-KJES22铜芯无卤低烟交联聚烯烃绝缘热塑性护套钢带铠装控制电缆DLD-KSF铜芯低烟低卤热塑性绝缘丁腈热塑体护套控制电缆DLD-KSFP铜芯低烟低卤热塑性绝缘丁腈热塑体护套铜网屏蔽控制电缆DLD-KSFP2-22铜芯低烟低卤热塑性绝缘丁腈热塑体护套铜带屏蔽钢带铠装控制电缆YJV电缆|YJV电力电缆|YJV电缆报价-朝阳牌线缆北京朝阳牌YJV电力电缆YJV电缆 YJV电力电缆 YJV电缆报价YJV电力电缆，用于传输和分派电能的电缆。常用于城市地下电网、发电站的引出线路、工矿公司的内部供电及过江、过海的水下输电线。在电力线路中，电缆所占的比重正逐渐增长。电力电缆是在电力系统的主于线路中用以传输和分派大功率电能的电缆产品，其中涉及1-500KV以及以上各种电压等级，各种绝缘的电力电缆。由于铜在电线电缆成本中所占比例超过了60%，而铜价，也正处在不稳定当中，铜价的走势决定了电线电缆价格的走势。所以，电线电缆公司对外的产品报价，有效期只有三天，甚至很多是一天一价格。欲了解电线电缆价格，敬请与本网站左上侧的在线客服联系，或者拨打网站征询热线电话。北京汇通德泰线缆有限公司专业生产和销售各类电线电缆，国标线，保检测，缺一米补十米，提供产品和公司资质证书，每盘均打上防伪码，售后完善，可签订产品质量保证协议。朝阳牌电线电缆，北京市知名电线电缆品牌、全国消费者信得过产品、质量售后服务满意公司、纯国标产品，是鸟巢、故宫等国家大型工程电线电缆供应商。在同类国标电线电缆中具有价格上的优势。欢迎征询。YJV是什么电缆（YJV电缆含义）YJV电缆 YJV电力电缆【名称】YJV电力电缆【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y-聚乙烯J-交联V-聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706额定电压35KV铜芯、铝芯塑料绝缘电力电缆标准生产，同时还可根据用户需要定做电缆。【用途】合用于室内、电缆沟、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般为电路传输的主干道，额定电压为电力线路输配电用【一般额定电压】（U0/U)0.6/1-26/35kv【使用特性】1.电缆导体的最高额定温度为90C，短路时（最长连续时间不超过5S），电缆导体的最高温度不超过250C。2.敷设电缆时的环境温度不应当低于0C3.敷设时允许弯曲半径：单芯电缆不小于电缆外径的15倍；多芯电缆不小于电缆外径的10倍。欲了解更多关于YJV电缆价格、YJV电缆型号、具体使用等，敬请征询网站客服人员（点击网站左上角的在线客服进行征询），或直接拨打征询热线、83606117YJV是什么电缆（YJV电缆含义）YJV电缆 YJV电力电缆【名称】YJV电力电缆【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y-聚乙烯J-交联V-聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706额定电压35KV铜芯、铝芯塑料绝缘电力电缆标准生产，同时还可根据用户需要定做电缆。【用途】合用于室内、电缆沟、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般为电路传输的主干道，额定电压为电力线路输配电用【一般额定电压】（U0/U)0.6/1-26/35kv【使用特性】1.电缆导体的最高额定温度为90C，短路时（最长连续时间不超过5S），电缆导体的最高温度不超过250C。2.敷设电缆时的环境温度不应当低于0C3.敷设时允许弯曲半径：单芯电缆不小于电缆外径的15倍；多芯电缆不小于电缆外径的10倍。YC电缆（YC橡套电缆）简介：YC橡套电缆全称重型通用橡套软电缆，是橡套线的一种。YC电缆合用于交流额定电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备，或用于工地上临时施工用，能承受较大的机械外力作用。线芯的长期允许工作温度应不超过60。YC电缆结构：Y代表橡胶绝缘，C代表重型电缆。里面的护套也为橡胶绝缘，导体为铜丝。橡套电缆分为重型电缆（yc电缆）、中型电缆（yz电缆）及轻型电缆（YQ电缆）。好的YC电缆的绝缘层都是纯天然橡胶制作，导体则以良好导电性能的无氧铜杆为佳品。而目前市场的大部分产品均或多或少不能达成此种质量。YC电缆型号：YC电缆内重要为多芯电缆，常用的有2芯、3芯、4芯、5芯，铜芯的面积0.75到几十平方不等。HYA电缆中文全称：聚烯烃绝缘铝塑粘连式挡潮型护套市话电缆，简称HYA通信电缆。 HYA电缆的用途：重要用于传输音频、150kHZ及以下的模拟信号和2048kbit/s及以下的数字信号。在一定条件下，也可用于传输2048kbit/s以上的数字信号。合用于市内、近郊及局部地区架空或管道敷设线路中，也可地埋。HYA电缆结构：采用全色谱绝缘，铝塑综合护套(即电缆的纵包屏蔽铝带与护套粘结成一体，形成密封护层)，具有电气性能优越，施工方便的特点。HYA通信电缆使用特性：1.直流电阻:20, 0.4mm铜线,小于等于148/km ，0.5mm铜线,小于等于95/km。2.绝缘电气强度：导体之间1min 1kv不击穿 导体与屏蔽1min 3kv不击穿3.绝缘电阻：每根芯线与其余线芯接地，HYA电缆大于10000M.km,HYAT电缆大于3000M.km。4.工作电容：平均值 522nF/km5.远端串音防卫度：150kHZ时指定组合的功率平均值大于69dB/km。 接触过电线电缆行业的人都或多或少知道，电线电缆行业存在着国标线与非标线之分。非标线的存在，已经严重威胁到人们的生命财产安全，诸多由于非标线引起的惨烈火灾也在时刻警醒我们，非标线不仅是电线电缆行业内的问题，而是与人们的生命财产息息相关的问题，打击、抵御非标线，是我们每一个人应尽的义务。一 国标电线电缆： 就是完全按照国标来生产的电线。一般家用、常见的电线都是标准规格性能的，国标规定了常见的5种规格性能。二 重要衡量标准：1.外观标准,电线上必须有认证标志、制造商、线径等, 地线用黄绿色绝缘层2.机械强度3.护套的绝缘(一般大于100M)和耐压强度(500V以下1500V)4.线阻(一定的线径、电导率、长度下不大于一定的电阻)5.高温冲击150度下,低温-30度下电线不得出现开裂等.三 国标和非国标的区分：国标线优等品是1000.5米/卷，非标线有的只有80-95多米/卷，一般以95米居多，95线说的就是这种95米却标着100米的非标线。1 要看看有无质量体系认证书；看合格证是否规范；看有无厂名、厂址、检查章、生产日期；看电线上是否印有商标、规格、电压等。还要看电线铜芯的横断面，优等品紫铜颜色光亮、色泽柔和，否则便是次品。2 要试。可取一根电线头用手反复弯曲，凡是手感柔软、抗疲劳强度好、塑料或橡胶手感弹性大且电线绝缘体上无裂痕的就是优等品。3 称重量。质量好的电线，一般都在规定的重量范围内。如常用的截面积为15 mm2的塑料绝缘单股铜芯线，每100 m重量为1.81.9 kg；25 mm2的塑料绝缘单股铜芯线，每100 m重量为33.1 kg；40 mm2的塑料绝缘单股铜芯线，每100 m重量为4.44.6 kg等。质量差的电线重量局限性，要么长度不够，要么电线铜芯杂质过多。4 看铜质。合格的铜芯电线铜芯应当是紫红色、有光泽、手感软。而伪劣的铜芯线铜芯为紫黑色、偏黄或偏白，杂质多，机械强度差，韧性不佳，稍用力即会折断，并且电线内常有断线现象。检查时，你只要把电线一头剥开2 cm，然后用一张白纸在铜芯上稍微搓一下，假如白纸上有黑色物质，说明铜芯里杂质比较多。此外，伪劣电线绝缘层看上去似乎很厚实，事实上大多是用再生塑料制成的，时间一长，绝缘层会老化而漏电。5 看价格。由于假冒伪劣电线的制作成本低，因此，商贩在销售时，常以价廉物美为幌子低价销售，使人上当。塑铜线，顾名思义，就是塑料铜芯电线，全称铜芯聚氯乙烯绝缘电线。塑铜线自身并没有太严格的定义，只是按照行内的结识进行归类。一般涉及bv电线、bvr软电线、rv电线、rvs双绞线、rvb平行线，总的来说，塑铜线就是聚氯乙烯绝缘加铜质导线。一、执行标准：GB5023-1997； JB8734-1998 ； 阻燃型电缆Q12 YJ 3729-2023；厂标电缆Q12YJ4099-2023；二、合用范围：合用于交流额定电压450750V及以下动力日用电器仪器仪表及电信设备的线路。阻燃型电缆合用于有阻燃规定的场合。三、使用特性：电线的额定电压（相电压线电压）为450/750V和300/500V。当用于直流系统时，该系统的标称电压应不大于额定电压的1.5 倍。四、工作温度：一般型不超过70, 型号后带90的最高不超过90,安装温度不低于0.GB5023-1997聚氯乙烯绝缘电缆型号对照表序号GB5023.5-85名 称 Description1GB5023.5-1997BV一般用途单芯硬导体无护套电缆2GB5023.5-1997RV一般用途单芯软导体无护套电缆3GB5023.5-1997BVR铜芯聚氯乙烯绝缘软电线3GB/T9666-2023RVB扁形无护套软线（平行线）4GB/T9666-2023RVS户内装饰照明回路用软线（双绞线）电缆型号类型、名称及参数 一、常用型电缆 型号名称合用范围YJV YJLV ZR-YJV ZR-YJLV阻燃和非阻燃或铝芯交联聚乙烯绝缘、聚氯乙烯护套电力电缆合用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。YJV22 YJLV22 ZR-YJV22 ZR-YJV22 阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘、聚氯乙烯护套内钢带铠装电力电缆合用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。YJV32 YJLV32 ZR-YJV32 ZR-YJV32 阻燃和非阻烯铜芯或铝芯交联聚乙烯绝缘、聚氯乙烯护套内钢丝铠装电力电缆合用于水中或高落差地区，能承受机械外力作用和相称的拉力。亦可生产聚氯乙烯护套YJY、YJLY系列产品 生产范围 型号芯数额定电压3.6/66/6,6/108.7/10,8.7/1512/2021/3526/35,26/45导电线芯标称截mm2YJV YJLV ZR-YJV ZR-YJLV12563025630256303563050630506303255002550025500355005040050400YJV22 YJLV22 ZR-YJV22 ZR-YJV223255002550025500355005024050240YJV32 YJLV32 ZR-YJV32 ZR-YJV321255002550025500355005050050500325300253002530035300表中未列入的产品标准、规格和截面，亦可按用户规定生产二、聚氯乙烯绝缘控制电缆（基本型号：KVV） 电缆合用于交流额定电压550V或直流电压1000V及以下配电装置中电器，仪表接线 电缆导电线芯允许长期工作温度不超过70 敷设时电缆的温度不低于0 电缆弯曲半径不小于电缆外径10倍 产品标准：GB9330.1.2-90和参照国际电工委员会IEC 227，IEC 332.3,IEC 331 绝缘护套材料性能项目绝缘护套抗张强度N/mm212.512.5拉断伸长率%150150温度802802时间hr168168抗张强度N/mm212.512.5热空气老化性能K1%80-12080-120拉断伸长率%150150K2%80-12080-120重量损失mg/cm22.02.0温度15021502热冲击性能时间hr11性能规定无裂缝无裂缝温度802802热变形性能时间hr44性能规定5050温度152152冷弯曲性能时间hr1616性能规定无裂缝无裂缝温度152152冷冲击性能时间hr 1616性能规定无裂缝无裂缝绝缘电常数（K值）700.0037电缆结构有屏蔽 1铜导线 2聚氯乙烯绝缘 3包带4镀锡铜丝编织5聚氯乙烯护套 三、交联聚氯乙烯绝缘控制电缆电缆合用于固定额定电压550V或直流电压1000V以下配电装置中电器仪表的接线。 电缆导体长期允许工作温度不超过90。短路时导体最高温度不超过250，短路连续时间5秒。 敷设时低于0，电缆必须预先加热。 产品标准：GB9330.1.2和参照国际电工委员会IEC 502,EC 332-3,IEC 331 电缆的型号，名称及使用范围 型号名称使用范围KYJV交联聚乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道固定场合ZR-KYJV交联聚乙烯绝缘聚氯乙烯护套阻燃控制电缆敷设在室内、电缆沟、管道固定阻燃场合NH-KYJV交联聚乙烯绝缘聚氯乙烯护套耐火控制电缆敷设在室内、电缆沟、管道固定耐火场合KYJV22交联聚乙烯绝缘钢带铠装控制电缆敷设在室内、电缆沟、管道直埋等能承受较大机械外力等固定场合ZR-KYJV22交联聚乙烯绝缘钢带铠装阻燃控制电缆敷设在室内、电缆沟、管道直埋等能承受较大机械外力阻燃等固定场合NH-KYJV22交联聚乙烯绝缘钢带铠装耐火控制电缆敷设在室内、电缆沟、管道直埋等能承受较大机械外力耐火等固定场合KYJVP交联聚乙烯绝缘铜丝屏蔽控制电缆敷设在室内、电缆沟、管道规定屏蔽的固定场合ZR-KYJVP交联聚乙烯绝缘铜丝屏蔽阻烯控制电缆敷设在室内、电缆沟、管道等规定屏蔽的阻燃固定场合NH-KYJVP交联聚乙烯绝缘铜丝屏蔽耐火控制电缆敷设室内、电缆沟、管道等规定屏蔽的耐火固定场合四、聚乙烯绝缘同轴电缆电缆合用于闭路电视，共同天线电视系统作分支线和用户线以及其它电子工业装置。 环境温度：25+70 l 相对温度：40+2时9095% l 使用频率：5960MHZ 产品标准：SJ/T10302 1,2,3,492电缆的型号、名称 型号名称SYKV755 SYKV757 SYKV759 SYKV7512电缆分派系统用纵孔降乙烯绝缘聚氯乙烯护套同轴同缆 电缆基本结构 型号SYKV755 mm SYKV757 mmSYKV759 mmSYKV7512 mm内导体直径1.01.62.02.6护套外径7.210.312.215.0 电气性能 项目实验条件单位SYKV 755 SYKV 757SYKV 759SYKV 7512电压实验50HZ 1minKV1.61.61.61.6绝缘电阻500V直流M.km5000500050005000特性阻抗200MHZ727872.577.572.577.572.577.5衰减常数50HMZdB/100m5.33.42.82.4200MHZdB/100m10.87.15.74.6800MHZdB/100m22.915.212.510.0回波损耗VHFdB20202020VHFdB18.018.01313五、聚氯乙烯绝缘电缆电线 型号名称额定电压V规格BV铜芯聚氯乙烯绝缘电线300/5001芯0.751mm2BLV铝芯聚氯乙烯绝缘电线450/7501芯2.5400mm2BVR铜芯聚氯乙烯绝缘软电线450/7001芯2.570mm2BVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆300/5001芯0.7510mm2BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆300/5001芯2.510mm2BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆300/50023芯0.7510mm2BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆300/50023芯2.510mm2RVS铜芯聚氯乙烯绝缘绞型连接用软电线300/3002芯0.50.75mm2AV铜芯聚氯乙烯绝缘安装用电线300/3001芯0.080.4mm2AVR铜芯聚氯乙烯绝缘安装用软电线300/3001芯0.080.4mm2AVRB铜芯聚氯乙烯绝缘扁型安装用软电线300/3002芯0.120.4mm2AVRS铜芯聚氯乙烯绝缘绞型安装用软电线300/3002芯0.120.4mm2AVVR铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆300/30022芯0.080.4mm2AV90铜芯耐热90聚氯乙烯绝缘安装电线300/3001芯0.080.4mm2AVR90铜芯耐热90聚氯乙烯绝缘安装用软电线300/3001芯0.080.4mm2AVP铜芯聚氯乙烯绝缘安装用屏蔽电线300/3001芯0.080.4mm2RVP铜芯聚氯乙烯绝缘屏蔽软电线300/3001芯0.082.5mm2RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套电缆300/300124芯0.080.4mm2RVVP1铜芯聚氯乙烯绝缘缠绕屏蔽聚氯乙烯护套软电缆300/300124芯0.080.4mm2RVP90铜芯耐热90聚氯乙烯绝缘屏蔽软电线300/3001芯0.080.4mm2AVP90铜芯耐热90聚氯乙烯绝缘安装用屏蔽电线300/3001芯0.080.4mm2 六、计算机电缆 电缆用于交流额定电压500V及以下或直流电压1000V及以下的配置中电器、仪表、计算机的连接线。线芯长期允许工作温度不超过70、敷设温度不低于10、电缆的弯曲半径为电缆外径的10倍及以上。 电缆型号、名称及重要用途 型号名称重要用途DJYVP聚乙烯绝缘铜线强屏蔽计算机电缆固定敷设DJYVPR聚乙烯绝缘铜丝织屏蔽计算机电缆移动敷设DJYP3P3分组和总合复合铝屏蔽聚乙烯绝缘计算机电缆固定敷设DJYVP3聚乙烯绝缘复合屏蔽计算机电缆固定敷设DJYVP2聚乙烯绝缘铜带屏蔽计算机电缆固定敷设注：除以上产吕外还可生产阻燃计算机电缆，型号：ZRDJYVP ZRDJYVPR ZRDJYP3P3 ZRDJYVP3 ZRDJYVP2产品标准：参照英国BS 5308-1987七、（A)类阻燃电力电缆 型号名称使用范围GZR-VV GZR-VLV聚氯乙烯绝缘聚氯乙烯护套隔氧层高阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用GZR-VV22 GZR-VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套隔氧层高阻燃电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力及其他外力作用GZR-VV32 GZR-VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套隔氧层高阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相称的拉力GZR-VV42 GZR-VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套隔氯层高阻燃电力电缆敷设在竖井，水中档垂直场合，能承受相称的轴向拉力生产范围 额定电压 （0.6/1kv） 型号芯数标称截面（mm2）CuAlGZR-VV GZR-VLV11.5-6302.5-630GZR-VV22 GZR-VLV226-63010-630GZR-VV32 GZR-VLV3216-63025-630GZR-VV GZR-VL21.5-1851.5-185GZR-VV22 GZR-VLV222.5-1852.5-185GZR-VV32(42) GZR-VLV32(42)4-1856-185GZR-VV GZR-VLV34-3006-300GZR-VV22 GZR-VLV22GZR-VV32(42) GZR-VLV32(32)GZR-VV GZR-VLV3+1;44-3006-300GZR-VV32(32，42)GZR-VLV32(32，42)GZR-VV GZR-VLV5;4+1;3+24-3006-300电线电缆引发火灾的因素，重要是由于过负荷、短路、接触电阻过大及外部热源作用。在短路、局部过热等故障状态及外热作用下，绝缘材料绝缘电阻下降、失去绝缘能力，甚至燃烧，进而引发火灾。火灾中电线电缆的重要特性有：（1）火灾温度一般在8001000，在火灾情况下，导线电缆会不久失去绝缘能力，进而引发短路等次生电气事故，导致更大的损失；（2）导线电缆在规定的允许载流量下有较大的过载能力；（3）短路状态下，导线电缆会在瞬间引起绝缘材料熔化、燃烧，并引燃周边可燃物。国标RVS双绞线（铜芯）参数：产品标准： GB5023-97、JB8734-1998导体：无氧铜护套：PVC电压：U0/U为300/500V和450/750V。 工作温度：电缆的长期允许工作温度为不超过70，电缆的敷设温度应不低于0。允许弯曲半径： 电缆外径（D）小于25mm，允许弯曲半径应不小于4D；电缆外径（D）为25mm及以上允许弯曲半径应不小于6D。 包装：100米/卷常用规格有：2*0.3、2*0.5、2*0.75、2*1、2*1.5、2*2.5等RVS电线一般颜色：红黑、红蓝、红白、纯白用途：安装、控制、监控、综合用电缆，国家标准生产，合用于交流额定电压450/750V及以下家用电器、小型电动工具、仪器仪表、机械设备、检测仪器等设备动力照明、楼道对讲、监控等多种场合。BV电缆线是铜芯聚氯乙烯绝缘电线电缆，简称塑铜线，是电线电缆中最常用的一种线，也是我们平常生活中接触最多的一种线。导体材料：无氧铜绝缘材料：PVC颜色：黑，黄，蓝，红、棕、白等工作温度：60度，70度，95度额定电压：450/750V敷设电缆（线）时环境温度不低于零下15度。电缆允许弯曲半径：电缆外径（D）小于25mm者不小于4D；电缆外径（D）为25mm者及以上应不小于6D。成品电缆（线）及电缆线芯须经工频火花耐压实验。电缆（线）的标志须按GB6995标准执行，标志应清楚、耐擦。国标bv电线电缆用于交流额定电压450/750V及以下或直流电压1000V及以下的电器装置、仪表、装修、电信设备、动力照明和线路，可明敷或暗敷。产品标准：GB5023.3-1997 JB8734-98 符合IEC CCC标准，国标bv电缆生产合格证必须印有3C认证标志。电线电缆鉴别实用技巧市面上优劣电缆的辨认，供大家参考普通的绝缘电线在我们平常生活中使用范围极为广泛，特别在临时用线和家庭装修室内用线上使用量非常大，近来因使用劣质电线而引发的火灾和触电事故时有发生。伪劣电线的生产重要反映在：1.电线绝缘层不是采用优质绝缘塑料所制，而是用回收塑料制成，轻轻一剥就能将绝缘层剥开，这样极易导致绝缘层被电
