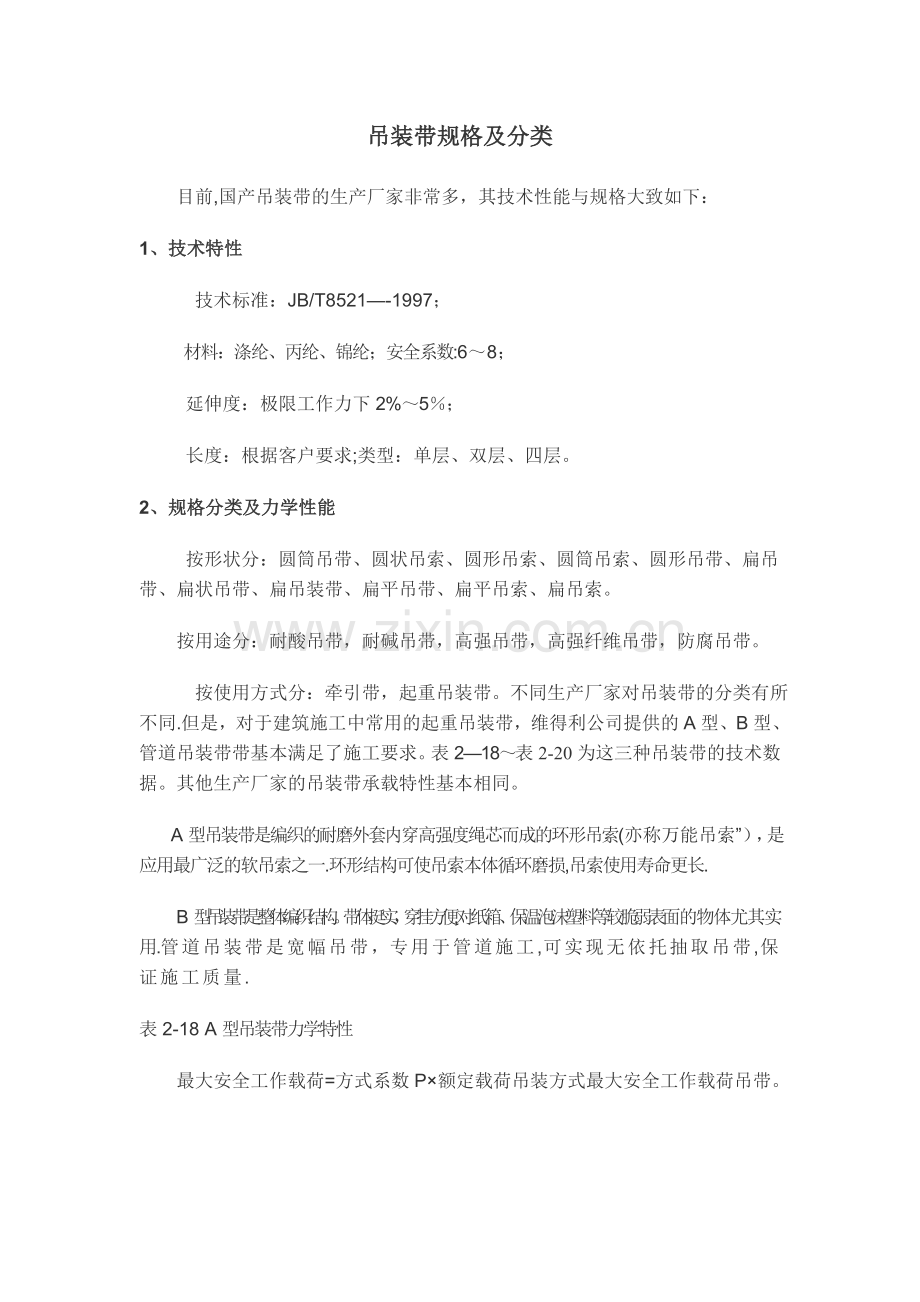

分享到吊装带规格及分类目前,国产吊装带的生产厂家非常多，其技术性能与规格大致如下： 1、技术特性技术标准：JB/T8521—-1997；材料：涤纶、丙纶、锦纶；安全系数:6～8；延伸度：极限工作力下2%～5％；长度：根据客户要求;类型：单层、双层、四层。 2、规格分类及力学性能按形状分：圆筒吊带、圆状吊索、圆形吊索、圆筒吊索、圆形吊带、扁吊带、扁状吊带、扁吊装带、扁平吊带、扁平吊索、扁吊索。按用途分：耐酸吊带，耐碱吊带，高强吊带，高强纤维吊带，防腐吊带。按使用方式分：牵引带，起重吊装带。不同生产厂家对吊装带的分类有所不同.但是，对于建筑施工中常用的起重吊装带，维得利公司提供的A型、B型、管道吊装带带基本满足了施工要求。表2—18～表2-20为这三种吊装带的技术数据。其他生产厂家的吊装带承载特性基本相同。 A型吊装带是编织的耐磨外套内穿高强度绳芯而成的环形吊索(亦称万能吊索”），是应用最广泛的软吊索之一.环形结构可使吊索本体循环磨损,吊索使用寿命更长. B型吊装带是整体编织结构。带体挺实，穿挂方便,对纸箱、保温泡沫塑料等较脆弱表面的物体尤其实用.管道吊装带是宽幅吊带，专用于管道施工,可实现无依托抽取吊带,保证施工质量. 表2-18 A型吊装带力学特性最大安全工作载荷=方式系数P×额定载荷吊装方式最大安全工作载荷吊带。型号颜色最小破断载荷/Kg 额定载荷/Kg 垂直吊P=1 结套吊P=0。8 45°吊P=1。8 90°吊P=1.4 近似直径/mm FA01 深蓝 6000 1000 1000 800 1800 1400 FA02 墨绿 12000 2000 2000 1600 3600 2800 FA03 浅黄 18000 3000 3000 2400 5400 4200 FA05 粉红 30000 5000 5000 4000 9000 7000 FA08 天蓝 48000 8000 8000 6400 14400 11200 FA12 浅灰 72000 12000 12000 9600 21600 16800 FA20 浅褐 120000 20000 20000 16000 36000 28000 FA30 粉褐 180000 30000 30000 24000 54000 42000 表2-19 B型吊装带力学特性最大安全工作载荷=方式系数P×额定载荷吊装方式最大安全工作载荷吊带型号颜色最小破断载荷/Kg 额定载荷/Kg 垂直吊P=1 结套吊P=2 45°吊P=1.8 90°吊P=1.4 近似直径/mm FB01 紫色 6000 1000 1000 2000 1800 1400 55 FB02 浅绿 12000 2000 2000 4000 3600 2800 65 FB03 黄色 18000 3000 3000 6000 5400 4200 75 FB05 红色 30000 5000 5000 10000 9000 7000 95 FB08 浅蓝 48000 8000 8000 16000 14400 11200 117 FB12 灰色 72000 12000 12000 24000 21600 16800 135 FB20 褐色 200000 20000 20000 36000 36000 28000 200 FB30 咖啡1 180000 30000 30000 54000 54000 42000 300 表2-20 管道吊装带力学特性吊带型号破断载荷/Kg 额定载荷/Kg 近似直径/mm FD01 6000 1000 60 FD02 12000 2000 80 FD03 18000 3000 100 FD05 30000 5000 120 FD08 48000 8000 150 FD12 72000 12000 200 FD20 120000 20000 300
