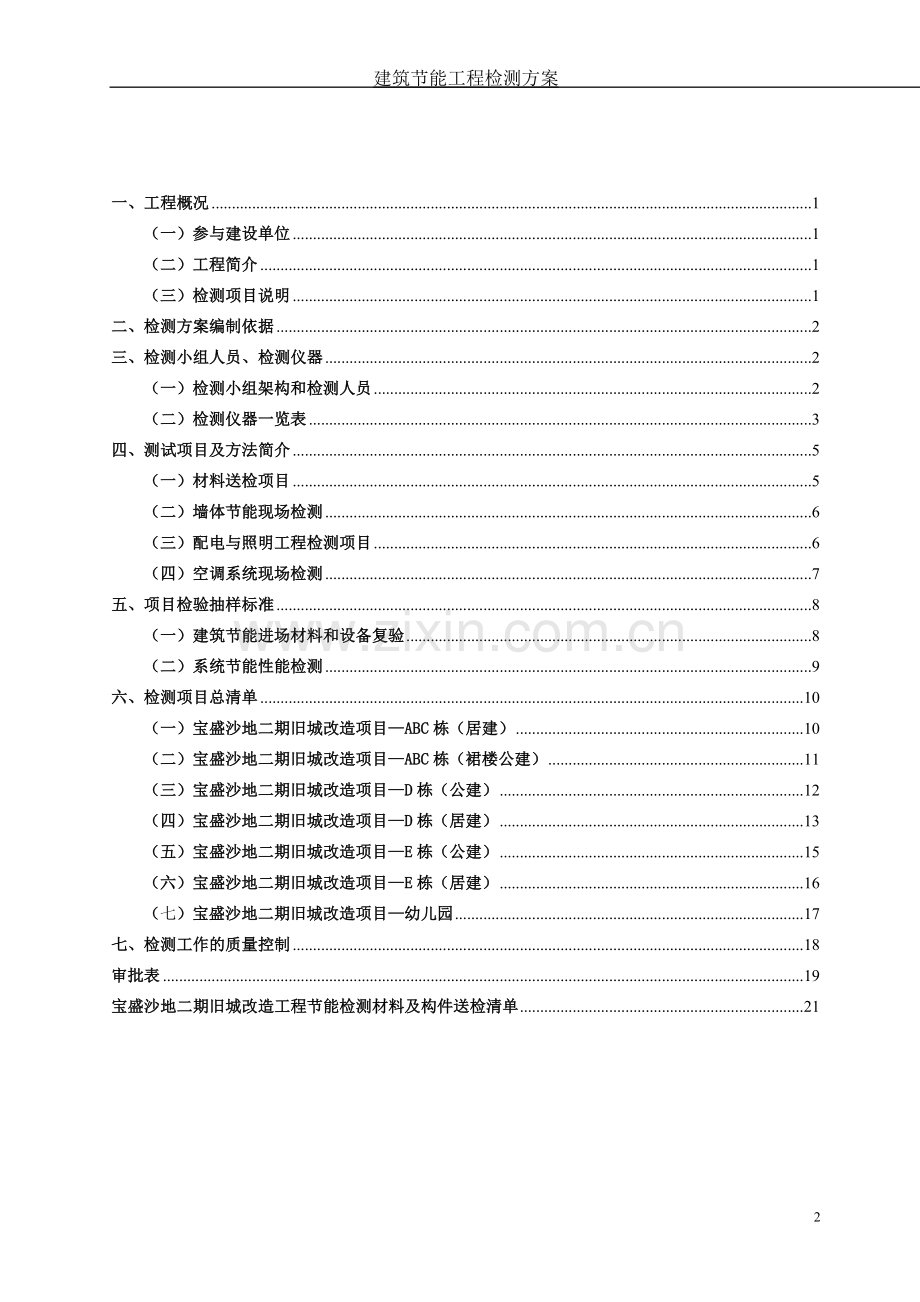

目 录

一、工程概况 1
（一）参与建设单位 1
（二）工程简介 1
（三）检测项目说明 1
二、检测方案编制依据 2
三、检测小组人员、检测仪器 2
（一）检测小组架构和检测人员 2
（二）检测仪器一览表 3
四、测试项目及方法简介 5
（一）材料送检项目 5
（二）墙体节能现场检测 6
（三）配电与照明工程检测项目 6
（四）空调系统现场检测 7
五、项目检验抽样标准 8
（一）建筑节能进场材料和设备复验 8
（二）系统节能性能检测 9
六、检测项目总清单 10
（一）宝盛沙地二期旧城改造项目—ABC栋（居建） 10
（二）宝盛沙地二期旧城改造项目—ABC栋（裙楼公建） 11
（三）宝盛沙地二期旧城改造项目—D栋（公建） 12
（四）宝盛沙地二期旧城改造项目—D栋（居建） 13
（五）宝盛沙地二期旧城改造项目—E栋（公建） 15
（六）宝盛沙地二期旧城改造项目—E栋（居建） 16
（七）宝盛沙地二期旧城改造项目—幼儿园 17
七、检测工作的质量控制 18
审批表 19
宝盛沙地二期旧城改造工程节能检测材料及构件送检清单 21
9

一、工程概况
（一）参与建设单位
工程名称：
工程地址：
建设单位：
设计单位：
（二）工程简介
本工程位于 ，共有四个单体，七份节能备案表（节能专篇），分别为ABC栋居建、ABC栋裙楼公建、D栋居建、D栋公建、E栋居建、E栋公建、幼儿园，居住建筑层数为27/29层，幼儿园层数为4层，整个项目总面积约为90383.18m2。
（三）检测项目说明
根据该工程节能设计材料，可知道该工程节能检测主要有这几块内容：墙体节能材料（包括银达（YD）无机保温砂浆、加气混凝土砌块、饰面砖等），屋面节能材料（包括挤塑聚苯板和水泥膨胀珍珠岩等），门窗节能材料（该工程只有一种玻璃：6mm中等透光单片Low-E玻璃），围护结构（包括墙体传热系数和节能抽芯），配电照明工程（平均照度和照明功率密度、谐波电压和谐波电流等），通风节能工程（总风量、风口风量等）。
特别说明：
1、该工程墙体围护结构保温层设计，采用内保温设计；
2、该工程门窗类型有两个种类，分别为平开和推拉；
3、该工程无幕墙节能设计；
4、该工程通风系统风管无保温材料。
二、检测方案编制依据
1、建设单位提供的本工程施工设计图
2、广州市公共建筑节能设计审查备案表
3、DBJ 15-65-2009 《广东省建筑节能工程施工质量验收规范》
4、GB 50243-2002 《通风与空调工程施工质量验收规范》
5、JGJ/T 177-2009 《公共建筑节能检测标准》
3、GB 50189-2005《公共建筑节能设计标准》
6、GB 50034-2004《建筑照明设计标准》
7、GB/T 5700-2008《照明测量方法》
8、JGJ 110-2008《建筑工程饰面砖粘结强度检验标准》
9、GB 50411-2007《建筑节能工程施工质量验收规范》
10、广州市建设工程质量监督站文件（编号：穗建质监字［2007］142号）要求

三、检测小组人员、检测仪器
（一）检测小组架构和检测人员
根据本项目特点，构成本项目的专责项目架构，如下框架图：

通风空调检测小组
监督员：
建筑构件性能检测小组
监督员：

配电与照明检测小组
监督员：
节能材料检测小组
监督员：

项目负责人

该项目配备专业技术人员12人，其中项目负责人由黄潮科高级工程师担任，设置的节能材料检测小组由4名技术人员组成，建筑构件性能检测小组由4名技术人员组成，通风与空调检测小组由5名技术人员组成，配电与照明检测小组由3名技术人员组成。检测小组的负责人在检测行业的工作时间均超过5年，技术职称均为工程师及以上级别。
（二）检测仪器一览表
检测设备仪器表
序号
仪器设备
技术指标
溯源
方式
检定和标定的有效期
备注
测量范围
精度等级/不确定度
1
JN001/导热系数测定仪
0～1W/mk
U=1.0℃，k=2
校准
2012.9.21

2
JN002/超声流量计
流速范围：±32m/s
U=0.47%,k=2
校准
2013.9-26

3
JN003/新风量测量系统
范围：(0～20)m/s
相对湿度U=2%RH,k=2 温度U=0.3℃,k=2
校准
2012.9.26

4
JN004/数字微压计
（-5—+5）KPa
Urel=0.14%,k=2
检定
2012.10.8

5
JN005/风量罩
　（15.0～1000）L/s
Urel=1.6%FS,k=2
校准
2012.9.22

6
JN006/照度计
100～3000LUX

检定
2012-10-20

7
JN007/建筑玻璃可见光透射比、遮阳系数检定系统
最大波长范围:165～3300nm
波长U=1nm,k=2透射比U=0.3%，k=2
校准
2012.9.26

8
JN025/电能质量分析仪
0～600V，0～1000A
"ACV：Urel=0.2%；k=2
ACA：Urel=0.2%；k=2
WATT：Urel=0.2%；k=2
Freq：Urel=0.2%；k=2
电压、电流谐波：Urel=0.2%；k=2"
校准
2013.04.09

9
JN009/建筑玻璃半球辐射率检测仪
波数范围：7800~350cm-1
U=0.5μm；k=2
校准
2012.9.26

10
JN010/建筑门窗保温性能检测设备（温度部分）
热箱内温度调节范围为:18℃～20℃,波动范围不超过0.1℃，高精度数字测温传感器精度：0.25℃；温度范围：-30℃～+50℃
U=1.0℃，k=2
校准
2012.9.21

11
JN011/建筑墙体及玻璃制品保温性能检测设备（温度部分）
热箱：20±0.5℃，精度±0.1℃；
冷箱：-20±0.5℃，精度±0.2℃；
U=1.0℃，k=2
校准
2011.9.21

12
JN012/线纹钢直角尺
0-250MM
垂直度U=0.04mm，k=2 示值误差U=0.07mm，k=2
校准
2012.9.29

13
JN013/半导体中空玻璃露点仪（温度部分）

U=1.0℃，k=2
校准
2012.9.21

14
JN014/双臂电桥
20.级（Grade 2.0）
Urel=0.3%,k=2
检定
2012.9.25

15
JN015/数显卡尺
0mm-200mm

校准
2012.9.25

16
JN016/噪音计

U=0.4dB,k=2
校准
2012.11.14

17
JN017/测距仪
0～100m
U=0.8mm,k=2
检定
2013.03.06

18
JN018/数字钳形功率表
0～200kW
Urel=0.2%,k=2
　校准
2013.03.07

19
JN019/饰面砖粘结强度检测仪
0～10KN
Ur=0.5%FS,k=2
检定
2013.03.08

四、测试项目及方法简介
根据施工设计图、有关技术文件，制订本检测方案。
（一）材料送检项目
进场节能材料和设备的性能的复检均在我司的实验室内进行检验：
1、材料导热系数检验
采用JN001/导热系数测定仪按国家标准GB/T 10294-2008对砖、砌块、挤塑板、泡沫塑料、岩棉、保温砂浆等材料进行导热系数的检验，试件尺寸为300mm×300mm。
2、遮阳（蔽）系数、可见光投射比、半球辐射率、太阳辐射吸收系数
采用JN007/建筑玻璃可见光透射比、遮阳系数检定系统和JN009/建筑玻璃半球辐射率检测仪可测试玻璃光学、热工性能参数，将检验数据导入玻璃数据库，计算得到玻璃的光学、热工性能。
3、密度、抗压强度、吸水率
采用TC10KB/电子天平、WE-10A/液压式万能试验机对材料进行密度、抗压强度、吸水率等性能的检验。
4、外墙传热系数
砌体检验：砌筑一与现场构造相同的墙体（墙体的大小为1600mm×1600mm（长×高），墙体的构造根据工程实际确定），然后调节墙体的含湿量（如自然风干或在湿度调节室内调节），促使其达到符合检验的要求。将墙体连同试件框按检验规范的要求安装在墙体稳态热传递性能试验机之间，设置实验机的温度（冷箱温度（一般设为-10℃）、计量箱温度（一般设为30℃或35℃）和防护箱温度（一般和计量箱温度相同）），待墙体的传热状态达到稳定后，由计算机计算并记录所测墙体的传热系数。
5、门窗气密性
采用智能门窗物理性能检验设备，对各类型门窗、玻璃幕墙等进行气密性的检验。
6、建筑门窗传热系数
采用JN010/建筑门窗保温性能检测设备，按国家标准GB/T 8484- 2008对各种外窗，包括铝合金平开窗、推拉窗、中空玻璃窗等材料进行导热系数的检验。
7、电线电缆的截面、每芯导体电阻
采用量筒、通用导体电阻夹具、直流电阻电桥/ QJ-57对电线电缆的进行截面和每芯导体电阻的检验。
（二）墙体节能现场检测
1、外墙节能构造钻芯
取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定。采用钻芯取样的方法进行抽检。
取样位置应选取节能构造有代表性的外墙上相对掩蔽部位，并宜兼顾不同朝向和楼层，取样位置必须确保钻芯操作安全、方便。
外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样，取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
（三）配电与照明工程检测项目
1、平均照度检测
根据需要点燃必要的光源，排除其它无关光源的影响。测定开始前，白炽灯至少开5min，荧光灯至少开15min，高强气体放电灯至少开30min，待各种光源的光输出稳定后再测量，对新安设的灯，宜点燃100小时 (气体放电灯)和20小时(荧光灯)后进行照度测量，为了使受光器不产生初始效应，在测量前至少暴光5min，受光器上必须洁净无尘，测定时受光器一律水平放置于测定面上，测定者的位置和服装不应该影响测定结果。
采用中心布点法，按照现场实际情况，将测量区域划分成边长0.5～10m的正方形网格，在网格中心点用照度计测量，测点的高度和间距按GB/T 5700-2008的附录A中表1～表12的规定确定。
局部照明：在场所狭小或因特殊需要的局部照明情况下，亦可测量其中有代表性的一点。由于有些情况下是局部照明和整体照明兼用的，所以在测量时，整体照明的灯光是开着还是关闭，要根据实际情况合理选择，并要在测定结果中注明。
测量时先要大量程档数，然后根据指示值大小逐步找到需测的档数，原则上不允许在最大量程的1/10范围内测定。等指示值稳定后读数，要防止测试者人影和其它各种因数对接收器的影响。
在测量中宜使电源电压不变，在额定电压下进行测量，如做不到，在测量时应测量电源电压，与额定电压不相符时，则应电压偏差对光通量变化予以修正。
为了提高测量的准确性，一测点可取2～3次读数，然后取算术平均值。
按下式计算:

式中：Eav——平均照度（lx）；
Ei——在第i个测点上的照度（lx）；
M ——纵向测点数；
N ——横向测点数。
2、照明功率密度检测
单位面积上的照明安装功率(包括光源、镇流器或变压器)，单位为瓦特每平方米，LTD(W/m2)。
检测时，测量记录下面的参数：
A、被测地点的面积A，m2；
B、被测地点的功率：P，W。
按下式计算：

3、谐波电压及谐波电流
检测仪器宜采用新型数字智能化仪器，窗口宽度为10个周期并采用矩形加权，时间窗口应与每一组10个周期同步。仪器应保证其电压在标称电压±15%，频率在49Hz～51Hz范围内电压总谐波畸变率不超过8%的条件下能正常工作。测量时间间隔宜为3s(150周期)，测量时间宜为24h。
谐波测量数据应取测量时段内各相实测量值的95%概率值中最大值，作为判断的依据。对于负荷变化慢的谐波源，宜选5个接近的实测值，取其算术平均值。
（四）空调系统现场检测
1、风口风量
（1）对矩形风口，采用风口风量罩法测量，直接在送风口通过风量罩测得风量；
（2）对于条缝形风口或格栅式风口，采用风口风速法测量。
（3）对于风管内风量的测量，测量截面应选择在气流较均匀的直管段上，并距局部阻力管件管径上游4倍以上，下游1.5倍以上的位置。对于现场检测条件特殊时，可以酌情增加测点。
（4）抽检数量按风管系统总数量抽检10%，且不得少于1个系统。
2、系统总风量
（1）系统总风量一般采用皮托管并配以测压仪器（一般用微压计）或采用毕托管、压力传感器、数据采集仪、PC电脑来测定。
（2）当管内风速小于4m/s时，可视情况采用热球式风速仪或叶轮风速计测量系统总风量。对于现场检测条件特殊时，可以酌情增加测点。
（3）抽检数量按风管系统总数量抽检10%，且不得少于1个系统。
五、项目检验抽样标准
本项目建筑节能进场材料和设备的复验采取实验室检验方法进行，依据委托方提供的广州市建筑节能设计审查表、工程施工设计图及广州市建筑工程质量监督站（穗建质监字[2007]142号）文件的节能验收要求制定本检测方案，具体检验检测项目和要求如下：
（一）建筑节能进场材料和设备复验
表5.1 建筑节能进场材料复验
序号
分项工程
检测项目
取 样
计算单位
标准规定抽检数量要求
1
墙体节能工程
保温材料
导热系数
试样尺寸为（300±1）mm×(300±1）mm×(25～30）mm，样品数量为3个
3块/组
同一厂家同一品种的材料，当单位工程建筑面积在2000m2以下时各抽查不少于1次，当单位工程建筑面积在2000m2以上、20000 m2以下时各抽查不少于3次，单位工程建筑面积在20000 m2以上各抽查不少于6次。

密度
试样尺寸为（100±1）mm×(100±1）mm×(50±1）mm，样品数量为6个
6块/组
抗压强度或压缩强度
浅色饰面材料
太阳辐射吸收系数
涂料涂抹在一块试样尺寸为100mm×100mm的板材上，样品数量为3块
3块/组
外墙
传热系数
实验室砌筑与现场实体构造相同外墙一面
1面/组
每个单位工程的建筑面积在20000 m2以下抽1组，20000 m2以上抽2组
2
门窗节能工程
玻璃
遮蔽系数
单片玻璃试样尺寸为100mm×100mm，样品数量为3块。
中空玻璃试样尺寸为300mm×300mm，样品数量为3块，玻璃要求非钢化。
3块/组
同一厂家同一品种同一类型产品各抽查不少于3樘
可见光透射比
传热系数
门窗
气密性
实际尺寸
3樘/组
同一厂家同一品种同一类型的产品各抽查不少于3樘
传热系数
试样尺寸不大于1800mm×1800mm
1樘/组
同一厂家同一品种同一类型的产品各抽查不少于一樘
3
屋面节能工程
保温
材料
导热系数
试样尺寸为(300±1)mm×(300±1)mm×(25～30)mm，样品数量为3个
3块/组
同一厂家同一品种的产品各抽查不少于一组
密度
试样尺寸为(100±1)mm×(100±1)mm×(50±1)mm，样品数量为6个
6块/组
抗压强度或压缩强度
4
配电
与照
明节
能工
程
电线
电缆
每芯导体电阻
同一批号：
BVV、BV规格：20m
VV规格：15～20 m
YJV规格：15～20 m
规格
同厂家各种规格总数的10%，且不得少于2个规格

（二）系统节能性能检测
表5.2 建筑节能现场检测
序号
分项
工程
检测项目
标准规定抽检数量要求
计算单位
1
墙体节能工程
节能构造钻芯
一个单位工程每种节能保温做法至少取3个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取3个或2个以芯样
个
2
通风与空调系统性能检测
各风口的风量
按风管系统数量抽查10%，且不得少于1个系统
个
通风与空调系统的总风量、风压
按风管系统数量抽查10%，且不得少于1个系统
系统
3
配电与照明节能工程
平均照度
按同一功能区不少于2处
处
照明功率密度
公共电网谐波电压、谐波电流
全数检测
系统

六、检测项目总清单
（一）宝盛沙地二期旧城改造项目—ABC栋（居建）
该分项工程地上建筑面积为39709.55m2，地下总面职（地下为整个工程）16330.8 m2，上述代表建筑参与节能计算的那部分面积36784.08m2,地上29层，地下2层。
表6.1进场材料节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体保温材料
导热系数
组
12
该分项建筑面积高于20000m2，且有2种保温材料，分别为银达（YD）无机保温砂浆和加气混凝土砌块，每种各送6组
密度
抗压强度/压缩强度
2
浅色饰面材料
太阳辐射吸收系数
组
6
该分项建筑面积高于20000m2，有一种浅色饰面材料，抽检6组
3
墙体
传热系数
组
2
该分项建筑面积高于20000m2，抽检2组
4
门窗
气密性
组
2
该分项有两种门窗，分别为推拉式和平开式，抽检2组
传热系数
组
2
5
门窗玻璃
可见光透射比
组
1
该分项有一种玻璃品种，为6mm中等透光单片Low-E玻璃，抽检1组
遮阳系数
6
屋面保温材料
导热系数
组
2
该分项有2种保温材料，分别为挤塑聚苯板和水泥膨胀珍珠岩，挤塑聚苯板抽检1组，水泥膨胀珍珠岩抽检1组
密度
抗压强度
7
配电与照明节能工程（电线电缆）
每芯导体电阻
规格
2
该分项电线电缆采购于同一厂家，共有11个规格，抽检10%，且不少于2规格，抽检2个规格。

表6.2 系统节能性能现场节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体节能工程
节能构造钻芯
组
3
每个单位工程每种节能保温做法抽取1组，该分项有三个居建单体楼，抽检3组
2
配电与照明节能工程
平均照度
处
6
该分项功能区有：起居室/卧室、楼梯间、电梯前厅、等4个主要功能区，同一功能区不少于2处，抽8处
照明功率密度
处
6
（二）宝盛沙地二期旧城改造项目—ABC栋（裙楼公建）
该分项工程地上建筑面积为3404.19m2，地下总面职（地下为整个工程）16330.8 m2，上述代表建筑参与节能计算的那部分面积3296.35m2，地上2层，地下2层。
表6.3进场材料节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体保温材料
导热系数
组
6
该分项建筑面积20000m2以下，且有2种保温材料，分别为银达（YD）无机保温砂浆和加气混凝土砌块，每种各送3组
密度
抗压强度/压缩强度
2
浅色饰面材料
太阳辐射吸收系数
组
3
该分项建筑面积20000m2以下，有一种浅色饰面材料，抽检3组
3
墙体
传热系数
组
1
该分项建筑面积低于20000m2，抽检1组
4
门窗
气密性
组
1
该分项只有一种门窗，抽检1组。
传热系数
组
1
5
门窗玻璃
可见光透射比
组
1
该分项有一种玻璃品种，为6mm中等透光单片Low-E玻璃，抽检1组
遮阳系数
6
屋面保温材料
导热系数
组
2
该分项有2种保温材料，分别为挤塑聚苯板和水泥膨胀珍珠岩，挤塑聚苯板抽检1组，水泥膨胀珍珠岩抽检1组
密度
抗压强度
7
配电与照明节能工程（电线电缆）
每芯导体电阻
规格
2
该分项电线电缆采购于同一厂家，共有8个规格，抽检10%，且不少于2规格，抽检2个规格。
表6.4 系统节能性能现场节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体节能工程
节能构造钻芯
组
1
每个单位工程每种节能保温做法抽取1组，该分项抽检1组
2
通风与空调系统性能检测
各风口的风量
个
14
本工程有32台风机，按风管系统数量抽查10%，抽3个风机系统，分别为负一层自编号P(Y)(-1)-1、负二层自编号P(Y)(-2)1-2、S(-2)3-1
通风与空调系统的总风量、风压
系统
3
3
配电与照明节能工程
平均照度
处
6
该分项功能区有：商铺、车库、配电房等3个主要功能区，同一功能区不少于2处，抽6处
照明功率密度
处
6
公共电网谐波电压、谐波电流
系统
1
该工程只有一台专变变压器，编号为C-TX1，容量为1000KVA。
（三）宝盛沙地二期旧城改造项目—D栋（公建）
该分项工程建筑面积为556.92 m2，上述代表建筑参与节能计算的那部分面积524.98m2，地上1层，地下2层。
表6.5进场材料节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体保温材料
导热系数
组
2
该分项建筑面积低于2000m2，且有2种保温材料，分别为银达（YD）无机保温砂浆和加气混凝土砌块，每种各送1组
密度
抗压强度/压缩强度
2
浅色饰面材料
太阳辐射吸收系数
组
1
该分项建筑面积低于2000m2，有一种浅色饰面材料，抽检1组
3
墙体
传热系数
组
1
该分项建筑面积低于20000m2，抽检1组
4
门窗
气密性
组
1
该分项有一种门窗，为推拉式，抽检1组
传热系数
组
1
5
门窗玻璃
可见光透射比
组
1
该分项有一种玻璃品种，为6mm中等透光单片Low-E玻璃，抽检1组
遮阳系数
6
屋面保温材料
导热系数
组
---
公建部分无屋面材料。
密度
抗压强度
7
配电与照明节能工程（电线电缆）
每芯导体电阻
规格
2
该分项电线电缆采购于同一厂家，共有13个规格，抽检10%，且不少于2规格，抽检2个规格。
表6.6 系统节能性能现场节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体节能工程
节能构造钻芯
组
1
每个单位工程每种节能保温做法抽取1组，该分项抽检1组
2
配电与照明节能工程
平均照度
处
2
该分项功能区有：社区活动中心等1个主要功能区，同一功能区不少于2处，抽2处
照明功率密度
处
2
（四）宝盛沙地二期旧城改造项目—D栋（居建）
该分项工程建筑面积为13724.1m2，上述代表建筑参与节能计算的那部分面积12791.74m2，地上27层，地下2层。
表6.7 进场材料节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体保温材料
导热系数
组
6
该分项建筑面积低于20000m2，且有2种保温材料，分别为银达（YD）无机保温砂浆和加气混凝土砌块，每种各送3组
密度
抗压强度/压缩强度
2
浅色饰面材料
太阳辐射吸收系数
组
3
该分项建筑面积在2000m2以上、20000m2以下，有一种浅色饰面材料，抽检3组
3
墙体
传热系数
组
1
该分项建筑面积低于20000m2，抽检1组
4
门窗
气密性
组
1
该分项有1种门窗，抽检1组
传热系数
组
1
5
门窗玻璃
可见光透射比
组
1
该分项有一种玻璃品种，为6mm中等透光单片Low-E玻璃，抽检1组
遮阳系数
6
屋面保温材料
导热系数
组
2
该分项有2种保温材料，分别为挤塑聚苯板和水泥膨胀珍珠岩，挤塑聚苯板抽检1组，水泥膨胀珍珠岩抽检1组
密度
抗压强度
7
配电与照明节能工程（电线电缆）
每芯导体电阻
规格
2
该分项电线电缆采购于同一厂家，共有13个规格，抽检10%，且不少于2规格，抽检2个规格。
表6.8 系统节能性能现场节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体节能工程
节能构造钻芯
组
1
每个单位工程每种节能保温做法抽取1组，抽检1组
2
配电与照明节能工程
平均照度
处
6
该分项功能区有：起居室/卧室、楼梯间、电梯前厅等3个主要功能区，同一功能区不少于2处，抽6处
照明功率密度
处
6

（五）宝盛沙地二期旧城改造项目—E栋（公建）
该分项工程建筑面积为556.92 m2，上述代表建筑参与节能计算的那部分面积524.98m2，地上1层，地下2层。
表6.9进场材料节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体保温材料
导热系数
组
2
该分项建筑面积2000m2以下，且有2种保温材料，分别为银达（YD）无机保温砂浆和加气混凝土砌块，每种各送1组
密度
抗压强度/压缩强度
2
浅色饰面材料
太阳辐射吸收系数
组
1
该分项建筑面积2000m2以下，有一种浅色饰面材料，抽检1组
3
墙体
传热系数
组
1
该分项建筑面积低于20000m2，抽检1组
4
门窗
气密性
组
1
该分项有一种门窗，抽检1组
传热系数
组
1
5
门窗玻璃
可见光透射比
组
1
该分项有一种玻璃品种，为6mm中等透光单片Low-E玻璃，抽检1组
遮阳系数
6
屋面保温材料
导热系数
组
---
公建部分无屋面保温材料。
密度
抗压强度
7
配电与照明节能工程（电线电缆）
每芯导体电阻
规格
2
该分项电线电缆采购于同一厂家，共有13个规格，抽检10%，且不少于2规格，抽检2个规格。
表6.10 系统节能性能现场节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体节能工程
节能构造钻芯
组
1
每个单位工程每种节能保温做法抽取1组，抽检1组
2
配电与照明节能工程
平均照度
处
2
该分项功能区有：社区活动中心等1个主要功能区，同一功能区不少于2处，抽2处
照明功率密度
处
2
（六）宝盛沙地二期旧城改造项目—E栋（居建）
该分项工程建筑面积为13724.1 m2，上述代表建筑参与节能计算的那部分面积12787.82m2，地上27层，地下2层。
表6.11 进场材料节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体保温材料
导热系数
组
6
该分项建筑面积20000m2以下，且有2种保温材料，分别为银达（YD）无机保温砂浆和加气混凝土砌块，每种各送3组
密度
抗压强度/压缩强度
2
浅色饰面材料
太阳辐射吸收系数
组
3
该分项建筑面积在2000m2以上、20000m2以下，有一种浅色饰面材料，抽检3组
3
墙体
传热系数
组
1
该分项建筑面积低于20000m2，抽检1组
4
门窗
气密性
组
1
该分项有一种门窗，抽检1组
传热系数
组
1
5
门窗玻璃
可见光透射比
组
1
该分项有一种玻璃品种，为6mm中等透光单片Low-E玻璃，抽检1组
遮阳系数
6
屋面保温材料
导热系数
组
2
该分项有2种保温材料，分别为挤塑聚苯板和水泥膨胀珍珠岩，各1组
密度
抗压强度
7
配电与照明节能工程（电线电缆）
每芯导体电阻
规格
2
该分项电线电缆采购于同一厂家，共有13个规格，抽检10%，且不少于2规格，抽检2个规格。

表6.12 系统节能性能现场节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体节能工程
节能构造钻芯
组
1
每个单位工程每种节能保温做法抽取1组，抽检1组
3
配电与照明节能工程
平均照度
处
6
该分项功能区有：起居室/卧室、楼梯间、电梯前厅等3个主要功能区，同一功能区不少于2处，抽6处
照明功率密度
处
6
（七）宝盛沙地二期旧城改造项目—幼儿园
该分项工程建筑面积为2376.6 m2，上述代表建筑参与节能计算的那部分面积1639.56m2，地上4层。
表6.13 进场材料节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体保温材料
导热系数
组
6
该分项建筑面积高于2000m2，且有2种保温材料，分别为银达（YD）无机保温砂浆和加气混凝土砌块，每种各送3组
密度
抗压强度/压缩强度
2
浅色饰面材料
太阳辐射吸收系数
组
3
该分项建筑面积低于2000m2，有一种浅色饰面材料，抽检3组
3
墙体
传热系数
组
1
该分项建筑面积低于20000m2，抽检1组
4
门窗
气密性
组
1
该分项有一种门窗，抽检1组
传热系数
组
1
5
门窗玻璃
可见光透射比
组
1
该分项有一种玻璃品种，为6mm中等透光单片Low-E玻璃，抽检1组
遮阳系数
6
屋面保温材料
导热系数
组
2
该分项有2种保温材料，分别为挤塑聚苯板和水泥膨胀珍珠岩，挤塑聚苯板抽检1组，水泥膨胀珍珠岩抽检1组
密度
抗压强度
7
配电与照明节能工程（电线电缆）
每芯导体电阻
规格
2
该分项电线电缆采购于同一厂家，共有9个规格，抽检2规格
表6.14 系统节能性能现场节能检测数量表
序号
检测项目
总数量
抽检数量
抽检说明
1
墙体节能工程
节能构造钻芯
组
1
每个单位工程每种节能保温做法抽取1组，该工程抽检1组
2
配电与照明节能工程
平均照度
处
6
该分项功能区有：活动室、寝室、走廊等3个主要功能区，同一功能区不少于2处，抽6处
照明功率密度
处
6

七、检测工作的质量控制
为确保节能检测结果的准确性和可靠性，对检测工作需进行质量控制。
1、以检测工作日为单位填写检测日志，现场每一个检测项目须如实填写原始记录；
2、所有检测人员均持证上岗；
3、检测仪器全部经计量检定部门检定和标定且在有效周期内，具备法定计量部门出具的检定合格证书或检定印记。实施项目检测前后均对所用仪器和设备加以检查；
4、检测前确保所有检测仪器均能正常使用，检测结束需对检测仪器进行维护保养，并仔细记录检测前后仪器的状况；
5、质量监督员对检测工作过程和结果进行监督，现场检测若发生突发事件（如检测环境偏离检测标准等）须马上报告质量监督员；
6、检测工作结束后，运用专业知识对检测工作的质量进行分析，对全部数据进行复核；
7、测试过程中由于以下原因，测量结果存在不确定度
（1）仪器本身既有的精度；
（2）环境对测量结果的影响；
（3）重复测量引入的数据离散。
对部分项目检测结果的不确定度应作人员或仪器又或环境的综合分析，或重复检测，以求不确定值在赋予的合理范围内。
8、检测条件改变和结果超标的处理
（1）检测方案如偏离实况时，及时依据实况进行调整检测方案，并送建设、监理单位审核，并告之施工单位和报送建设工程质量监督站。
（2）检测过程若结果超过规范标准时，及时重新核测，做好记录并通知建设、监理和施工单位，帮助分析原因和协助整改调试，并及时跟进复测，确保工程节能效能符合规范要求。

广东省有色金属工业建筑工程质量检测站
2012年6月20日
审批表
上述检测方案陈述的检测内容、数量、检测方法等我方已认真阅读，同意按此方案进行验收检测。
工程名称：
施工单位意见：

签名（盖章）：
日间:
监理单位意见：

签名（盖章）：
日间:
设计单位意见：

签名（盖章）：
日间:
建设单位意见：

签名（盖章）：
日间:
监督单位意见：

签名（盖章）：
日间:
广东省有色金属工业建筑工程质量检测站
2012年6月20日

22

宝盛沙地二期旧城改造工程节能检测材料及构件送检清单
序号
分项工程
材料品种
ABC栋
D栋
E栋
幼儿园
检验项目
计算单位
总计
公建
居建
公建
居建
公建
居建
1
墙体
部分
外墙砌块
3组
6组
1组
3组
1组
3组
3组
导热系数
3块/组
20组
密度
3块/组
20组
抗压性能
保温砂浆
3组
6组
1组
3组
1组
3组
3组
导热系数
3块/组
20组
密度
6块/组
20组
抗压性能或压缩强度
浅色面砖
3组
6组
1组
3组
1组
3组
3组
太阳辐射吸收系数
3块/组
20组
砌块墙体
1面
2面
1面
1面
1面
1面
1面
传热系数
1.6m×1.6m/面
8面
2
门窗
部分
玻璃
1组
1组
1组
1组
1组
1组
1组
玻璃遮阳系数
3片/组
7组
可见光透射比
门窗构件
1组
2组
1组
1组
1组
1组
1组
气密性
3樘/组
8组
1组
2组
1组
1组
1组
1组
1组
传热系数
1樘/组
8组
3
屋面
部分
挤塑聚苯板
1组
1组
0
1组
0
1组
1组
导热系数
3块/组
5组
密度
6块/组
5组
抗压强度或压缩强度
