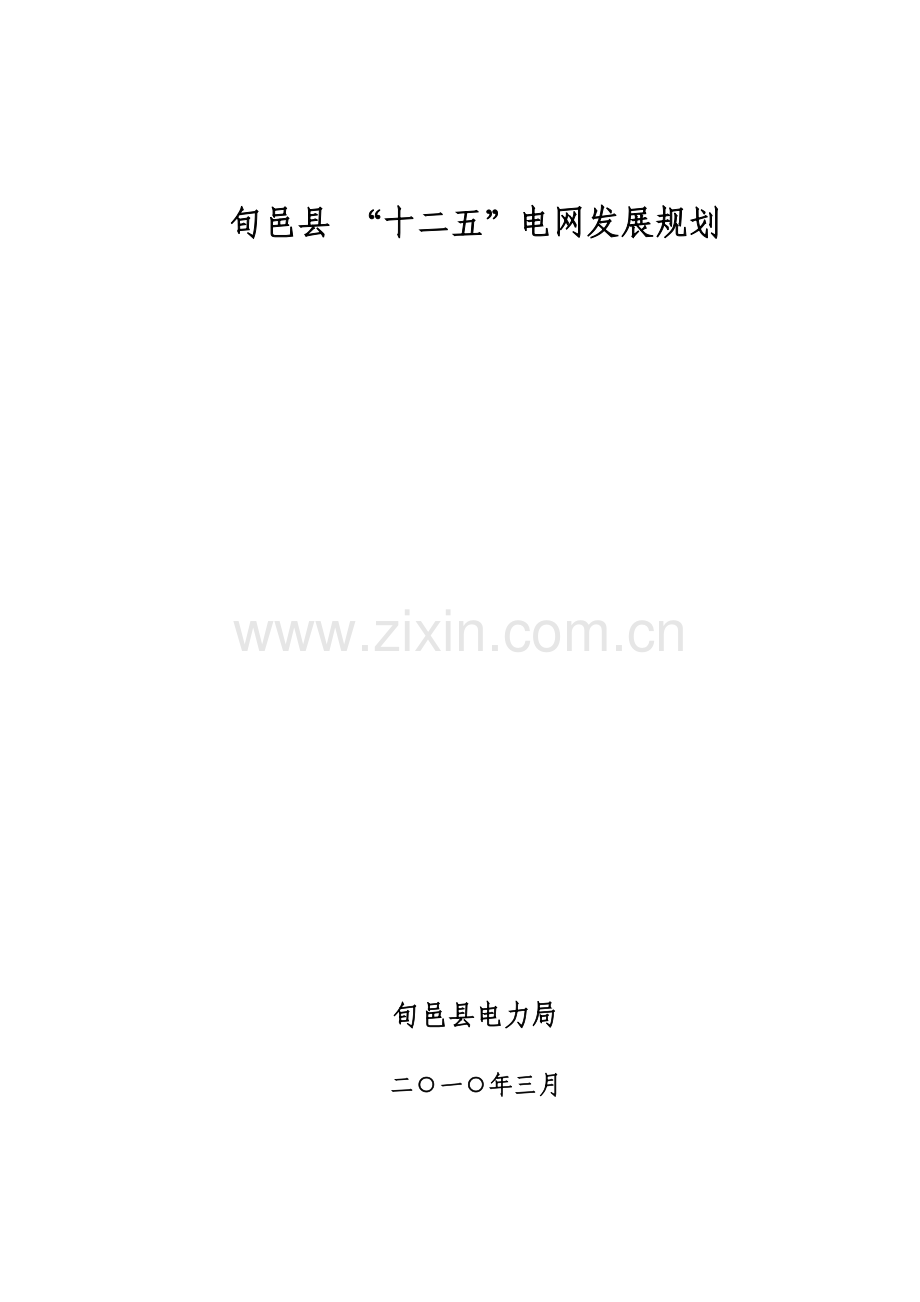

旬邑县 “十二五”电网发展规划

旬邑县电力局
二○一○年三月

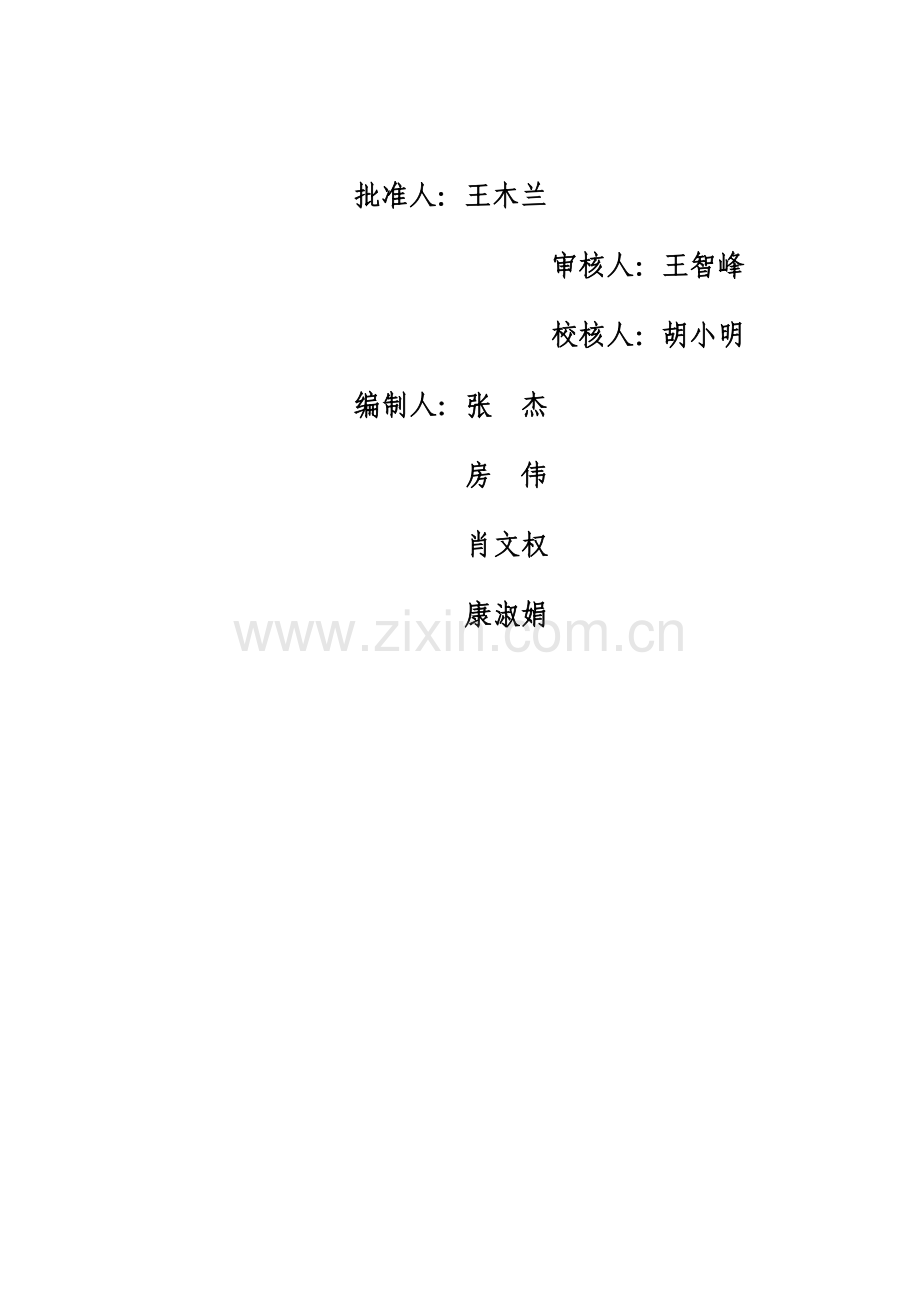

批准人：王木兰
               审核人：王智峰
               校核人：胡小明
编制人：张 杰
房 伟
肖文权
康淑娟
目录
目录 - 3 -
1 前言 - 5 -
1.1 任务依据及相关背景 - 6 -
1.2 规划年限 - 6 -
1.3 规划依据 - 7 -
1.4 规划思绪 - 8 -
2 区域基本情况 - 9 -
2.1自然地理条件及资源概况 - 9 -
2.2 社会发展现状 - 10 -
2.3经济发展状况 - 11 -
3电网现状 - 13 -
3.1电网现状及评价 - 13 -
3.2 电网存在的重要问题 - 19 -
4 电力需求预测 - 21 -
4.1经济发展规划 - 21 -
4.2 电力需求历史分析 - 23 -
4.3用电需求预测 - 26 -
5 电力电量平衡 - 29 -
6 电源规划 - 29 -
7 电网规划 - 29 -
7.1规划指导思想及原则 - 29 -
7.2电网建设目的 - 32 -
7.3电网规划方案 - 32 -
7.4 供电设施 - 35 -
7.5调度通讯继电保护自动化及信息管理 - 35 -
8.投资估算 - 37 -
8.1投资估算指标 - 37 -
8.2投资估算 - 37 -
9.投融资规划 - 37 -
9.1电网投资需求，见附表七 - 37 -
9.2电网投资来源分析 - 37 -
9.3融资规划 - 38 -
10.经济评价 - 38 -
10.1基本结论 - 38 -
10.2建议 - 38 -
10.3.敏感性分析 - 38 -
11结论及建议 - 38 -
11.1基本结论 - 38 -
11.2 建议 - 39 -
1 前言
为了满足“十二五”期间旬邑经济社会发展用电需求，适应集团公司“两型、两化”战略目的发展规定，建设旬邑“双优”电网。根据陕西省地方电力（集团）有限公司和咸阳供电分公司的安排，开展旬邑电网“十二五”规划编制工作。
“十二五”电网规划是党的十七大提出全面建设小康社会宏伟目的后的第二个电力五年计划。本次规划坚持“以市场为导向，以安全生产为基础，以优质服务为宗旨，以经济效益为中心，用改革的方法促进发展，实现县、市和集团公司电网的连续、快速发展，以建设“双优电网”为指导思想，坚持以“思想的大解放，环境的大优化，促进经济的大发展”为战略思想，坚持“以人为本”、全面协调和可连续发展的科学发展观。
在全面分析研究旬邑县域经济增长、产业结构、资源开发及工业发展规模的基础上，按照电网发展与经济发展相协调的原则，结合旬邑电网现有布局、电力市场运营情况，根据未来五年负荷、售电量的预测结果，本着加快优化电网结构，提高供电质量，提高经济效应的目的编制本规划。
1.1 任务依据及相关背景
1.1.1 任务根据：陕西省地方电力（集团）有限公司（陕地电发【2023】167号）《关于印发电网“十二五”发展规划编制工作思绪的告知》和咸阳供电分公司（咸地电发【2023】04号）《关于开展电网“十二五”发展规划编制工作的告知》
1.1.2 相关背景
随着旬邑县煤炭资源开发、城乡建设及新农村建设的步伐加快，县域经济飞速发展，用电需求大幅增长。为给国民经济的连续稳定增长提供强有力的电力保证，“十二五”期间我们将坚持“以市场需求为导向，以安全生产为基础，以优质服务为宗旨、以经济效益为中心，满足发展需要，适当超前”的指导思想，遵循地方电力集团公司电网规划规定的六条基本原则，重点进行110KV太村变、110KV马栏变、旬邑城关变的二回输电线路建设，为旬东煤田开发提供充足电力，使110KV变电站形成环网供电，同时提高35KV电网的供电可靠性。配合县域经济发展和重点项目建设，适当对35KV变电进行布点增容，对10KV及以下部分派网进行改造。通过努力加强电网建设，实现安全、可靠、服务、高效供电。
1.2 规划年限
规划研究的水平年为2023年，过度年为2023年，基准年为2023年，本规划在执行中应逐年滚动修订。
1.3 规划依据
1.3.1本次规划有关文献
《关于印发电网“十二五”发展规划编制工作思绪的告知》（陕地电发[2023]167号）、《关于开展电网“十二五”发展规划编制工作的告知》（咸地电发[2023]4号）、《电网调度自动化、通信五年（2023-2023）发展规划》（陕地电发[2023]107号）、省地方电力集团公司《农村电网建设与改造技术导则》（陕农电计发［1997］76号）、省地方电力集团公司《10-110KV典型设计》、《电气化示范县建设技术导则（试行）》（陕地电发[2023]114号）、电能表及通讯技术标准》（陕地电办发[2023]84号）
1.3.2规划应遵守的有关导则、规程及规范
《城市电力规划规范》（DT/50293－1999）、城市中低压配电网改造技术原则》（DL/T599-2023）、《农村电力网规划设计导则》（DL/T5118－2023）、《县级电网调度自动化功能规范》（DL/T635－1997）、《电力系统设计技术规程》(SDJ161-85)、《农村电网建设与改造技术原则》（DL/T5131-2023）、《配电系统自动化规划设计导则》、《电网运营准则》（DL/T1040-2023）、《县城电网建设与改造技术导则》(Q/GDW156-2023)、农村电网自动化及通信系统技术导则》（Q/GDW126-2023）
1.3.3其他依据
旬邑县国民经济和社会发展“十二五”规划。
1.4 规划思绪
本规划编制涉及范围涉及旬邑县电力局供电营业区内，以及现由铜川供电局供电的马栏部分地区。
本次规划的目的是建设高可靠性的电网，使局属所有变电站都能实现双电源供电，特别是建设110KV环网供电模式，为重要用户提供双电源供电，实现“零停电”的目的。考虑到马栏地区及老庄子煤区煤炭开发的前景，对马栏地区及老庄子区域电网结构进行规划，从而保证将来负荷的增长的需要。
重点完毕旬邑三水河电厂接入工程，为旬邑电网提供重要的负荷支撑，改变旬邑电网受制于上级电网的不利局面。完毕110KV太村变电站建设，将太村变建设为旬邑西北部塬区的枢纽变电站，为35KV职田变、张洪变、湫坡头变以及煤矿大用户提供充足电能；完毕110KV马栏变电站、110KV老庄子变电站建设，为马栏煤田、老庄子煤田的进一步开发提供电能支持。改造35KV变电站4座，提高变电主变容量和设备运营可靠性。
完毕110KV旬邑城关变电站二回线路建设，使110KV电网形成环网供电，大大高供电可靠性。完毕35KV寺职线建设，使35KV职田变成为双电源供电，新建110KV新民变至燕家河煤矿35KV线路，彻底解决煤矿用电问题。改造35KV线路3条，改变老线路线径小、线路老化的不利局面。
实现县级调度自动化，为旬邑电网的长期安全运营同统一管理，实现运营数据的只能分析，实现电网的智能化、经济化运营。
新建10KV线路，为太村工业园区和重要大用户提供专线供电。对14条10KV线路进行改造，重要完毕10KV主干线路的改造工作，加装分路控制设备，减少检修及故障停电次数，提高供电可靠性。配合旬邑新农村建成进程，完毕41个行政村，89个配电台区的建设和改造任务。
2 区域基本情况
2.1自然地理条件及资源概况
旬邑县地处渭北黄土高原沟壑区，位于陕西省中部、咸阳市北部。位于东经108゜08＇－108゜52＇，北纬34゜57＇－35゜33＇。长65公里，平均宽25公里。面积1811平方公里，辖10镇4乡187个行政村，27.8万人口。
土地资源丰富，是“中国苹果之乡”，是陕西省重要的中药材基地，畜牧业基地，烤烟基地，商品粮基地和能源基地。名优产品苹果，小麦、玉米、沙棘油和煤炭誉满三秦，走俏国内外，共有药材192种，沙棘20万亩，草场46万亩，国有森林面积145万亩，木材总蓄积量270万立方米。。
旬邑县位于鄂尔多斯中生代陆相盆地的南部，地表出露地层为二叠世，中侏罗世，下中白垩世，第三纪和第四纪陆相河湖沉积的碎屑岩系，因而煤藏丰实，厚度稳定，结构简朴，煤质良好，易于开采，煤炭储量达26亿吨，石油贮量400多万吨。
石门山被誉为“渭北高原上的西双版纳”，是极好的自然风景旅游区。
2.2 社会发展现状
2023年全县经济增速明显加快，综合实力大幅提高。始终坚持“保增长”不动摇，发挥优势，挖掘潜力，推动经济快速增长。全年实现生产总值34.7亿元，增长15.9％；农业总产值15.7亿元，增长8.3％；规模工业总产值32.5亿元，增长47.8%；区域内财政收入3.8亿元，增长66%。其中，地方财政收入1.06亿元，增长57.5％；农民人均纯收入3580元，增长23.9%；社会消费品零售总额8.2亿元，增长20.4%；全社会固定资产投资25亿元，增长38.9％；城乡居民人均可支配收入13469元，增长25.6%；全县存款余额30亿元，增长18%。其中，居民存款余额19亿元，人均6800元，增长19%。一年来，全县生产总值、规模工业产值、地方财政收入、农民人均纯收入等重要经济指标的增速一直名列全市前三名，旬邑经济社会发展步入了形势最佳、速度最快、质量最优的新阶段。
2023年末全县户籍总人口278204人。其中，农业人口255779人，非农业人口22425人。全县总户数为77798户，户均人口3.58人。全县出生率为10.71‰，死亡率为6.06‰，人口自然增长率为4.65‰。年末全县常住人口27.14万人。
2.3经济发展状况
旬邑工业经济重要以煤炭资源开发为主。全县现有工业公司90家。旬邑县豳丰化肥公司年产2万吨，磷酸钙化肥、陕西春晖药业公司各类中西药品年产值5000万元。全县共有各类空心免烧砖、空心粘土砖、传统粘土砖、水泥预制、沙石等公司50多家，产值5000万元。全县农产品以苹果为主，有小麦、玉米、土豆、小杂粮、奶畜牧草、瓜果蔬菜等产品，目前，有果汁加工、乳品加工、粮油加工等公司15家，个体工商户4789户，非公经济组织4965户。
旬邑是全国重点产煤县，境内煤炭储量达25亿吨，现已探明储量19.45亿吨，煤炭资源分布于百子沟、旬邑县城北、东北转角、黑沟－台家山，老庄子、青岗坪、庙沟和姜家河等8个地区，总面积635平方公里。  全县共有煤炭采掘生产公司11家，精洗煤厂两家，年生产原煤能力700万吨，年洗煤能力300万吨，年产值28.6亿元，旬邑华能青岗坪年产150万吨和洗煤厂2023年建成。
目前，已建成太村产业园、旬东循环经济产业园和土桥农副产品加工工业园3大产业园区。现已入驻公司11家。太村产业园已有新矿综合机械设备厂、蓝海果业、北山果业、志峰果业、佰平果业和北京酥畅旬邑食品厂6家公司入驻发展。旬东循环经济产业园区，热电联产集中供热项目累计投资1.3亿元，今年建成运营。土桥农副产品加工工业园区，目前，已有陕西旬邑通达果汁厂、旬邑乳品厂、水氏乳品厂等公司入驻建设。
旬邑是山区农业县，地处渭北高原南缘，地形重要以山地、塬面为主，是典型的雨养旱作农业区。果、畜、烟、菜等特色产业优势突出。目前，全县苹果总面积50万亩，苹果总产42万吨，产值7亿元。 旬邑境内有天然草场46万亩，人工种植牧草15万亩，，畜牧业年总产值2.5亿元。旬邑是全国优质烤烟生产区，全县种植烤烟2万亩。 全县年均种植粮食30万亩左右，粮食总产稳定在9万吨以上。
旬邑旅游资源丰富，全县已基本形成以县城为中心，涉及古象犀牛化石馆、唐家民居、泰塔、赵家洞石窟和库淑兰剪纸艺术展览馆在内的古豳文化游景区；以石门山为龙头，涉及卧龙潭、马栏西河坡风景区在内的绿色生态游景区；以马栏革命旧址为主体，涉及旬邑“二八”暴动纪念馆、烈士陵园在内的红色革命游景区；以新农村为依托，涉及万亩果园、万亩草场、农家乐在内的乡村风光游景区；以汃河风情景观带为重点，涉及汃河堤防护广场、翠屏公园、体育场在内的锦绣山城游景区。
全县公路总里程达成1688公里(其中国省道l83公里，县乡道346公里，专用公路36公里,村级公路1123公里)，各类桥梁38座l367.03延米；全县14个乡镇所有实现了油路化，所有行政村通上了等级公路。咸旬高速各项准备工作已全面展开，按计划2023年建成通车。
3电网现状
3.1电网现状及评价
3.1.1电网发展基本情况
“十一五”期间旬邑电网得到了快速发展，省地方电力（集团）公司先后完毕35KV土桥变二次改造工程、主变增容改造工程；35KV旬邑变主变增容改造、二次改造工程、35KV间隔扩建工程；35KV职田变间隔扩建工程；35KV张洪变二次改造工程、第二电源改造工程、35KV间隔扩建工程；新建县级调度系统工程以及110KV旬邑城关变2号主变增容工程等一系列高压配网更新改造工程，累计投资1800余万元。同时10KV-0.4KV中低压配网工程累计投资1778万元，架设10KV线路90.4Km,0.4KV线路201.2Km,架设配变7198KVA/134台。
由咸阳供电局投资建成110kV大寺子变电站，为旬邑地区煤炭开发提供了有力的电源支撑，同时投资建成35KV寺旬线19.68Km，成为旬邑局35KV旬邑变、张洪变、职田变、土桥变、湫坡头变的主供电源，改变了原彬旬线线径小、供电能力低的被动局面.改造旬职线4.18Km提高其供电能力。
旬邑局从用户的长远发展出发积极协调，从大寺子变建成35KV寺台线，为台家山煤矿提供了第二电源，建成35KV张燕线成为燕家河煤矿主供电源，大大提高了煤矿的供电可靠性。
3.1.2 电网现状
3.1.2.1 电网概况
截止2023年2月底，旬邑分公司运营电网有35-110kV变电站7座，主变12台，容量85150MVA，其中：110kV变电站1座，主变2台，容量51.5MVA，35kV变电站6座，主变10台，容量33.65MVA。共有配电变压器739台，容量63.685MVA（其中集团公司资产464台，容量25.579MVA；用户资产276台，容量38.186MVA）。10-110kV线路935.97 km /48条，其中：110kV线路36.892km /1条；35kV线路136.678 km /16条（其中集团公司资产72.11 km /9条，用户资产64.568km /7条）。；10kV线路736.53 km /31条（其中集团公司资产598.63 km /17条，用户资产137.91km /14条）。共有低压线路891.397 km（其中集团公司资产726.78 km，用户资产164.617 km）。
3.1.2.2 变电站现状
35-110KV变电站 表1
序号
变电站
建设时间
产权归属
主变容量台数
进出线条数
接线方式(T、π)
110KV
35KV
10KV
1
110KV大寺子变
2023
国电
63000KVA/2台
2
2
2

π
2
110KV城关变电站
2023
局属
51500KVA/2台
1
2
5

π
3
35KV旬邑变电站
1979
局属
8150KVA/2台

4
6

π
4
35KV土桥变电站
1976
局属
4750KVA/2台

4
4

π
5
35KV张洪变电站
1997
局属
6300KVA/2台

3
5

π
6
35KV职田变电站
1980
局属
6300KVA/2台

2
4

π
7
35KV湫坡头变电站
2023
局属
3150KVA/1台

1
3

π
8
35KV第界变电站
2023
局属
5000KVA/1台

3
2

π
9
35KV安子洼变
1978
用户
550KVA/2台

1
1

π
10
35KV旬东变
2023
用户
18800KVA/2台

2

π
11
35KV燕家河变
2023
用户
18800KVA/2台

2

T
π
12
35KV黑沟变
2023
用户
4000KVA/1台

1
1

π
合计

85150KVA/12台
3
26
33

π

10KV用户所属双电源变电站 表2
序号
变电站
建设时间
产权归属
主变容量台数

接线方式
10KV
(T、π)
1　
10KV宋家沟煤矿
1997
用户

2

π接
2
10KV留石村煤矿
1997
用户

2

π接
3
10KV七里川煤矿
2023
用户

2

π接
4
10KV清塬煤矿
2023
用户

2
T接
π接
5
10KV席家山煤矿
2023
用户

2
T接

合计

KVA/7台
8

3.1.2.3高压配网线路情况

序号
线路名称
起止变电站
线路长度（KM）
导线型号
最大负荷（KW)
额定电流（A）
产权
归属
投运
日期
1
110KV
330KV王塬变-110KV大寺子变
40.932
LGJ-300
15000
710
国电
2023
2
110KV
110KV淳西变-110KV大寺子变
45.841
LGJ-240
15000
610
国电
2023
3
110KV旬大线
110KV大佛寺变-110KV旬邑城关变
36.892
LGJ-240
12023
610
局属
2023
4
35KV旬第Ⅱ回
110KV旬邑城关变-35KV第界变
7.322
LGJ-240
6000
610
局属
2023
5
35KV 旬第I回
110KV旬邑城关变-35KV第界变
7.322
LGJ-240
6000
610
局属
2023
6
35KV 寺旬线
110KV大寺子变-35KV旬邑变
19.68
LGJ-120
20230
380
局属
1979
7
35KV 旬张线
35KV旬邑变-35KV张洪变
8.974
LGJ-95/120
20230
335
局属
1979
8
35KV 旬土线
35KV旬邑变-35KV土桥变
14.141
LGJ-70
1800
275
局属
1976
9
35KV 旬职线
35KV旬邑变-35KV职田变
15.112
LGJ-70
5000
275
局属
1980
10
35KV 土润线
35KV润镇变-35KV土桥变
5.745
LGJ-70
3000
275
局属
1977
11
35KV 职湫线
35KV职田变-35KV湫坡头变
8.174
LGJ-95
1200
335
局属
2023
12
35KV 彬张线
110KV彬县变-35KV张洪变
8.142
LGJ-95/70
2023
335
局属
1997
13
35KV 燕彬T线
110KV彬县变-35KV燕家河变
1.275
LGJ-95
9000
335
用户
2023
14
35KV 台家山线
35KV第界变-35KV旬东变
8.356
LGJ-120
5000
380
用户
2023
15
35KV 土安线
35KV土桥变-35KV安子洼变
14.5
LGJ-50
400
220
用户
1978
16
35KV土黑线
35KV土桥变-35KV黑沟变
6.839
LGJ-120
2023
380
用户
2023
17
35KV 张燕线
35KV张洪变-35KV燕家河变
6.909
LGJ-150
10000
420
用户
2023
合计

134.761

表3
3.1.2.4 中压配网线路情况 表4

序号
变电站
馈路名称
供电半径
主干线型号
变压器KVA/台
最大负荷
线路总长(KM)
建设年限
1
旬邑变
城关馈路
2.94
LGJ-50
8295
57
3600
7.45
1998
2
太村馈路
12.43
LGJ-50
6111
79
3500
61.06
1979
3
清塬馈路
12.9
LGJ-50
4783
55
3300
54.88
1979
4
糖厂专线
0.64
LGJ-50
520
2
500
0.64
1979
5
城关变
清源馈路
3.7
LGJ-50
4363
80
3500
15.65
1982
6
留煤专线
4.69
LGJ-70
880
2
1000
10.74
2023
7
虎豪专线
13.21
LGJ-70
2150
5
1720
13.21
2023
8
清煤专线
10.95
LGJ-70
1050
2
500
10.93
2023
9
城南馈路
5.62
LGJ-95
3925
18
2023
8
2023
10
张洪变
郑家馈路
9.63
LGJ-50
2408
37
1500
43.33
1972
11
原底馈路
12.17
LGJ-50
5975
75
3500
56.66
1972
12
燕家河馈路
6.9
LGJ-70
1110
6
1600
9.78
1997
13
百子专线
10.9
LGJ-50
1550
14
2500
18.50
1986
14
郑家连线
4.29
LGJ-70
0
0
0
4.29
2023
15
土桥变
排厦馈路
12.24
LGJ-50
4491
85
2500
79.27
1999
16
土桥馈路
19.85
LGJ-50
3600
63
2500
80.74
1975
17
七煤专线
6.83
LGJ-50/35
400
3
600
6.83
1978
18
果厂专线
0.25
LGJ-70
1300
2
1000
0.25
2023
19
职田变
平坊馈路
5.1
LGJ-50
973
16
800
18.87
1982
20
后掌馈路
15.2
LGJ-50/LGJ-35
2755
58
2023
59.36
1977
21
北灵寺专线
7.05
LGJ-50
530
3
400
8.34
1994
22
南宫馈路
12.07
LGJ-50
3646
56
2023
39.95
1972
23
湫坡头变
埝桥子馈路
6.67
LGJ-50
699
18
800
17.83
1982
24
北崖头馈路
5.5
LGJ-50
758
9
600
6.17
2023
25
底庙馈路
12.6
LGJ-70/50
3120
57
1800
52.91
1988
26
第界变
宋家沟专线
2.29
LGJ-70
1915
3
1600
2.29
2023
27
赵家洞馈路
14.47
LGJ-50
953
24
600
26.64
2023
28
大寺变
宋矿专线
4.64
LGJ-70
1325
3
2023
4.64
2023
29
第界馈路
5.35
LGJ-50
120
5
800
5.35
2023
30
湫头变
马栏馈路
19.68
LGJ-50
630
12
1500
19.68
2023
合计

26076　
628
70335
849
50220

过境线路情况 表5
线路名称
电压等级
起止变电站
线路总长(KM)
线号
在本县长度(KM)
西锁线路
330KV
甘肃西峰至金锁关
89.5
LGJ-300
18.7

3.1.2.5电源概况
旬邑县现有四个电源。一是由彬县110KV变以35KV彬张线给35KV张洪变、燕家河煤矿供电，同时作为35KV旬邑、土桥、职田、湫坡头四个变电站备用电源，二是由旬邑县大寺子110KV变以35KV寺旬线给35KV旬邑、土桥、职田、湫坡头四个变电站供电，同时作为35KV张洪变、燕家河煤矿的备用电源、三是由淳化县35KV润镇变以35KV润土线在35KV土桥变π接，作为35KV土桥变备用电源，在35KV寺旬线停电时可向35KV土桥变供电，四是甘肃电源，由彬县大佛寺110KV变以110KV大旬线给110KV旬邑城关变供电，旬邑城关变以旬第双回线给35KV第界变供电。35KV第界变给旬东煤矿、青岗坪煤矿供电。
2023年末旬邑电网变电设备一览表 表6
  单位:kVA，kvar，kV
序号
变电站名称
主变型号
调压
方式
调压范围
无功
容量(KVAR)
1
旬邑城关变
SSZ10-M-20230/110
有载
110±8*1.25
3000
2
旬邑城关变
SSZ10-M-31500
有载
110±8*1.25
4200
3
第界变
SZ9-5000/35
有载
35±3*2.5%
0
4
旬邑变
S9-3150/35
无载
35±1*5%
900
5
旬邑变
SZ9-M-5000/35
有载
35±3*2.5%
6
张洪变
S7-3150/35
无载
35±1*5%
600
7
张洪变
Sz9-M3150/35
有载
35±3*2.5%
8
土桥变
S7-3150
无载
35±1*5%
600
9
土桥变
S7-1600
无载
35±1*5%
10
职田变
SL7-3150/35
无载
35±1*5%
900
11
职田变
S9-3150/35
无载
35±1*5%
12
湫坡头变
SZ9-3150/35
有载
35±3*2.5%
900

3.1.3用电需求现状
目前，旬邑地区用电重要以煤矿生产用电为主，随着旬邑煤炭开发的步伐加快，旬邑电网建设势必迎来一个新的局面。同时随着旬邑经济的快速发展和居民生活水平的进一步提高，商业用电和居民生活用电将呈现强劲的增长势头。
3.1.4电力供应现状
目前旬邑电网供应能力基本能满足负荷规定，但在个别负荷集中地区域供电线路还不能完全满足用电需求，甚至在部分线路设备检修时难以保证用户的用电需求。
3.1.5调度、通信与自动化现状
旬邑局现有县级调度机构一个，可对局属7座变电站和用户4座35KV变电站进行电话调度，计划与2023年建设调度自动化系统。
3.1.6无功补偿现状
旬邑电网局属7个变电站无功补偿容量总计11.1MVAR,用户35KV变电站无功补偿容量3.6MVAR,基本可以满足无功补偿的容量规定，但无功补偿分布不尽合理，用户无功补偿容量偏低，导致功率因数低于考核标准。局属35KV第界变需要增长无功补偿设备， 35KV湫坡头变由于负载率小导致无功补偿不能正常投运。
无功补偿设备表 表7
序号
变电站名称
无功补偿设备型号
容量（KVAR）
备注
1
旬邑城关变
BAMH11/√3
3000

2
旬邑城关变
BAMH11√3-4200-3W
4200

3
旬邑变
BFMH11-900-3WT2
900

4
张洪变
BWF-11/√3-600-3W
600

5
土桥变
BFMH-600
600

6
职田变
BAMH211/√3-(450+450)-1X3W
900

7
湫坡头变
BAMH211/√3-(450+450)-1X3W
900

3.1.7电网运营概况
旬邑境内除马栏地区由于历史因素部分用户由铜川供电局供电外，所有用户均为旬邑局用户，旬邑局市场占有率100%。我局已申请将马栏地区划为我局供电营业区，完毕对旬邑境内所有用户的供电任务。
2023年我局综合电压合格率为98.8%。2023年综合线损率3.96%，平均售电单价为575.75元/K.KWH。
3.2 电网存在的重要问题
3.2.1供电能力
110KV：大旬线处在甘肃电网供电末端，由于电网上端的彬县、长武负荷发展迅速，对旬邑供电能力导致极大影响，其供电能力已不能满足旬邑电网的长期发展。
35KV：35KV寺旬线线径小，承担了5个变电站的供电任务，满足不了供电需求，使处在末端的燕家河煤矿用电容量难以满足。
10KV：主干线路大都为LGJ-50线路，个别甚至为LGJ-35，不能满足农村负荷增长的需要。部分线路过于庞大，导致供电半径大，供电区域广，从而导致末端电能质量差，停电检修停电面积大。
0.4KV：少部分低压线路老化，供电能力差，存在不少安全隐患，需要进一步改造。
3.2.2 供电可靠性
旬邑地区有四个供电电源，相对来说供电可靠性较高，有4个35KV局属变电站3个35KV用户变电站实现了双电源供电格局，35KV旬邑变可实现3电源供电。但110KV旬邑城关变、35KV职田变、湫坡头变均为单电源供电，在每年计划检修期间会导致两天停电。县城公网由35KV旬邑变单电源供电，未行成环网供电，个别煤矿未实现双电源供电。不能对大用户实现“零停电”的供电保证。
35KV土桥变、职田变35KVSF6断路器属于淘汰设备，运营维护费用高，故障率高，35KV张洪变、旬邑变35KV真空断路器操作机构故障率高。对将来调度远动功能的实现导致极大障碍。
3.2.3 电能质量
旬邑电网电能质量指标中频率合格、电压合格率大部分处在合格范围，个别末端线路电压晚高峰偏低，在晚上低峰负荷电压偏高。部分变电站无有载调压装置，电压调节手段缺少，电容器配置容量不尽合理，导致电容器投运率低。
3.2.4经济性
10KV大旬线全长36Km,在负荷率低的情况下线路损耗率高，35KV彬张线、旬张线旬土线、旬职线属于老旧线路，线径小，损耗大，不能满足负荷快速增长的需要。
4 电力需求预测
4.1经济发展规划
陕西省政府实行《关中—天水经济区发展规划》中旬邑处在经济区范围内，并且旬邑属于《咸阳市彬长旬能源化工基地（2023-2023）发展规划》划定区域，这必将对旬邑县的发展产生巨大的拉动作用，为旬邑县工农业发展提供了依据，也为旬邑电网的发展规划指明了方向。旬邑县积极实行“三大开发”（绿色农果畜资源开发、煤炭资源开发、旅游资源开发），牢牢抓住“四个重点”（农业以果畜为重点、工业以煤炭为重点、三产以旅游为重点、城乡以镇区为重点），开创建设西咸国际化大都市卫星城乡的良好开局。
工业发展建成年产120万吨青岗坪煤矿，完毕七里川煤矿续改扩建和留石村等4个煤矿质量标准化建设，提高原煤生产能力，加快旬东热电联产工程建设，实现并网发电、集中供热；做好4×100万千瓦电煤一体化项目、旬东矸石电厂后续产业开发工作。完毕职田供水改扩建工程，建设柏岭寺水库，为工业发展提供水源保障。抓好园区建平台，加快三大园区建设，打造新的产业高地！农业以果为先，果畜互动，蔬菜助推，走特色富民之路。发展第三产业以旅游业为重点，围绕县城这个中心，突出马栏革命旧址、石门山森林公园两个景点，倾力打造全国品牌旅游示范县。城乡建设以县城为中心，镇区突破，农村提高，走一体化发展之路。推动城乡化是县域经济发展的重要抓手和基础支撑。

4.2 电力需求历史分析
2023年至2023年售电量负荷登记表 表8
年份
2023年
2023年
2023年
2023年
2023年
供电量
6706.86
8044.68
10047.31
12959.57
14840.56
售电量
5991.4508
7372.9653
9458.0945
12200.5332
14253.35
综合线损率
10.67
8.35
5.86
5.86
3.96
线
损
率

110KV
/
/
/
/
/
35KV
6.50
4.71
2.52
2.64
0.78
10KV
5.98
5.74
5.43
6.19
5.82
0.4KV
11.50
11.22
10.81
10.61
10.31
平均电
价水平
购电单价
327.17
327.34
322.88
319.56
322.97
售电单价
514.19
525.76
512.27
558.97
575.75
电网覆盖率
100%
100%
100%
100%
100%
售电增长率
18.5%
23.06%
28.28%
29.0%
16.83%

2023年至2023年分类供电量售电量登记表 表9

单位：万KWh、%、KWh

序号
项 目
2023年
2023年
2023年
2023年
2023年
电量平均 增长率
电量结构
分类
比重
电量
结构
分类
比重
电量
结构
分类
比重
电量
结构
分类
比重
电量
结构
分类
比重
1
全社会用电总计
6706.88
1.00
8044.68
1.00
10047.31
1.00
12959.56
1.00
14840.56

21.964%
2
第一产业
286.93
0.04
429.27
0.05
1059.96
0.11
1495.41
0.12
1663.3754
0.11
55.169%
3
第二产业
4049.51
0.60
5052.13
0.63
6366.36
0.63
8450.27
0.65
9606.8816
0.65
24.107%
4
第三产业
793.71
0.12
928.12
0.12
1185.94
0.12
1522.29
0.12
1574.2778
0.11
18.674%
5
居民生活用电
1267.4
