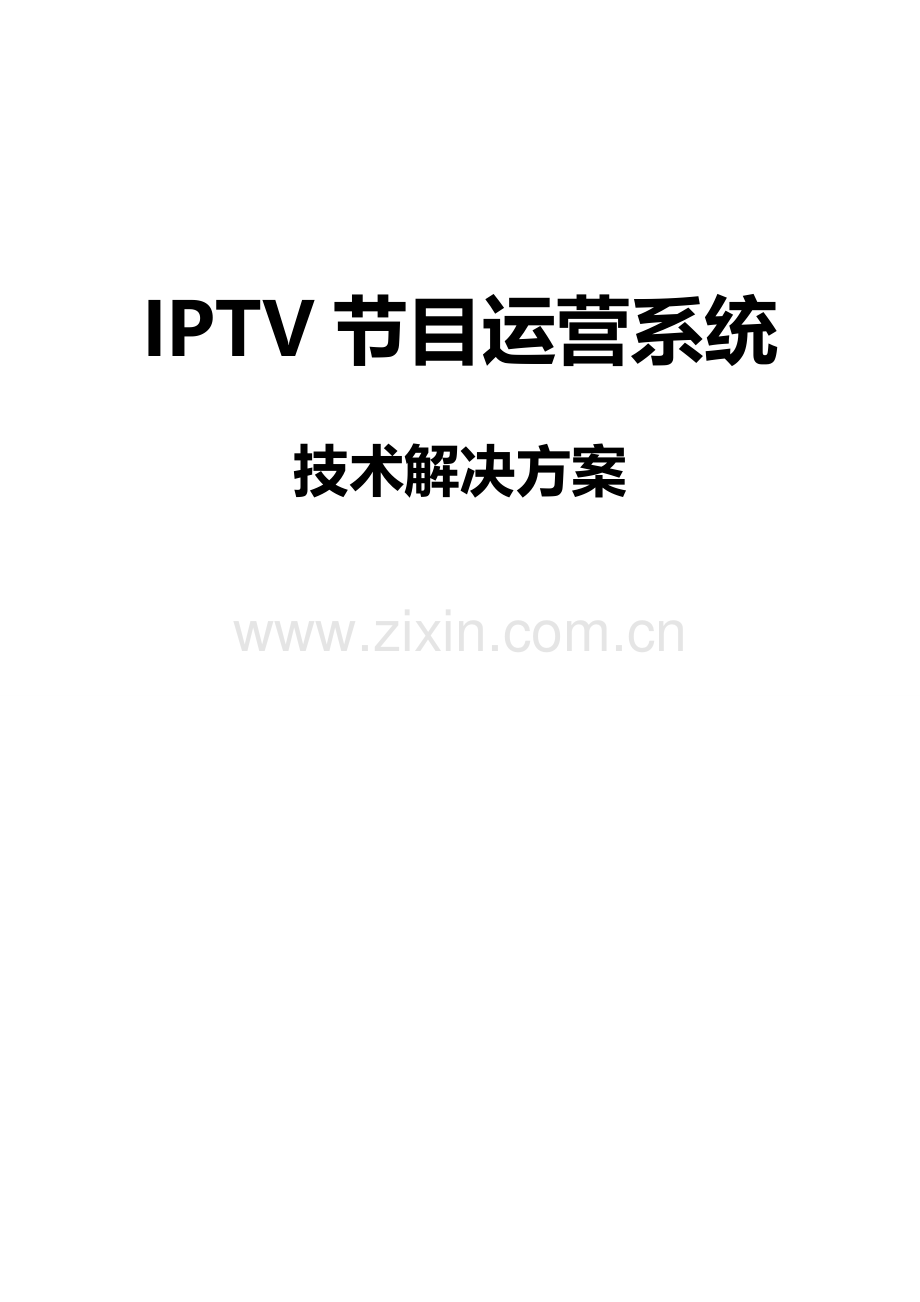

iptv节目运营系统技术解决方案.doc

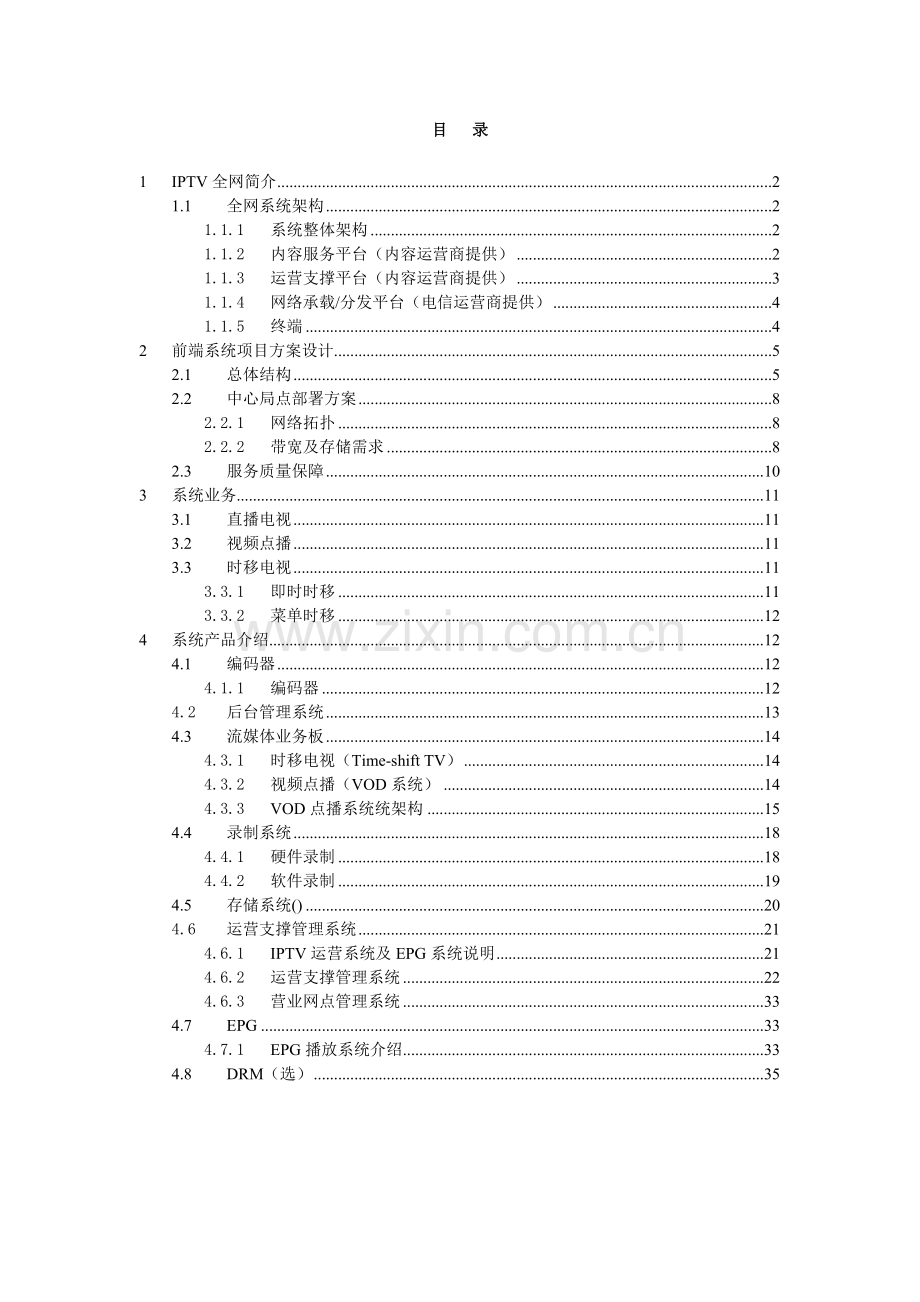

IPTV节目运营系统技术解决方案目 录1IPTV全网简介21.1全网系统架构21.1.1系统整体架构21.1.2内容服务平台（内容运营商提供）21.1.3运营支撑平台（内容运营商提供）31.1.4网络承载/分发平台（电信运营商提供）41.1.5终端42前端系统项目方案设计52.1总体结构52.2中心局点部署方案82.2.1网络拓扑82.2.2带宽及存储需求82.3服务质量保障103系统业务113.1直播电视113.2视频点播113.3时移电视113.3.1即时时移113.3.2菜单时移124系统产品介绍124.1编码器124.1.1编码器124.2后台管理系统134.3流媒体业务板144.3.1时移电视（Time-shift TV）144.3.2视频点播（VOD系统）144.3.3VOD点播系统统架构154.4录制系统184.4.1硬件录制184.4.2软件录制194.5存储系统()204.6运营支撑管理系统214.6.1IPTV运营系统及EPG系统说明214.6.2运营支撑管理系统224.6.3营业网点管理系统334.7EPG334.7.1EPG播放系统介绍334.8DRM（选）351 IPTV全网简介1.1 全网系统架构1.1.1 系统整体架构全网系统为IPTV业务提供了端到端的业务解决方案，如下图。包括内容制作、内容存储/加密、内容分发、内容播放、终端显示的各个方面。系统采用分布式体系架构部署，整体分为内容服务平台、运营支撑平台、网络承载/分发平台、终端服务平台四大部分。1.1.2 内容服务平台（内容运营商提供）主要完成头端电视节目的引入、编码、播控、管理和播出。主要构建由卫星接收机/DVB信号接收机、解复用器、录制存储平台、播控平台、内容编码设备、时移/点播平台和操作维护终端组成。如下图：1.1.3 运营支撑平台（内容运营商提供）运营支撑平台是IPTV前端系统的核心组件之一。其主要包括：（1） 系统管理：（2） 用户管理：（3） 套餐管理：（4） 节目管理：（5） 频道管理：（6） 帐务管理：（7） EPG：（8） 日志管理：（9） 预定管理：（10） DRM系统：1.1.4 网络承载/分发平台（电信运营商提供）系统对于宽带IP网络的容忍度是很高的，可以支持各种网络承载形式，也可支持各种接入方式。如LAN接入、DSLAM接入、GEPON接入。对于IPTV系统，可建设专网，CMS和HMS、EMS直接相连，也可以旁挂在城域网上。1.1.5 终端可提供丰富的、高中低不同档次、不同业务的STB。下面是MB115型机顶盒2 前端系统项目方案设计2.1 总体结构简述IPTV之H.264解决方案，是继IPTV之MPEG-4解决方案的又一个巨大跨越。它使用了最具市场潜力，也最先进的H.264编码技术作为基础。本方案将整个系统平台设计成以下五个子系统：H.264编转码子系、流媒体系统、管理子系统、录制子系统和EPG（用户接入服务器）系统。本方案中，编码和转码设备，可以完成音视频输入信号的实时编码并将编码后的流直播给终端用户，也可以接收实时的IP流，并转码后直播给终端用户。流媒体系统可以提供直播电视服务，连接磁盘阵列，提供VOD视频点播服务和时移电视服务。如果使用刀片结构体系编转码设备，因其为刀片式服务器，作为密集型服务器，还可以做视频数据库，接入服务器、录制服务器等。管理子系统维护节目和频道，同时也管理用户和使用权限。终端用户（机顶盒模拟电视）通过接入服务器，完成网站的导航，从而找到自己喜欢看的电视节目。本方案的另外一个优势是：提供强大的硬件录制和软件录制功能，硬件录制由编码卡硬件完成，可以将实时正在播出的流录制并保存；软件录制更加灵活方便，可以按照用户的需求如录制节目源选择，录制时间，大小等，一般用于录制从卫星播出的MPEG2的节目。可以将录制下来的文件重新编辑后，组织成节目列表点播或者直播。设计原则本方案设计遵循以下原则： l 技术先进性在设计过程中，充分依照国内和国际上的规范、标准。借鉴国内外目前所流行的主流编码技术和传输技术，汲取国内外各种媒体播放系统的建设经验，采用国际上成熟的网络设计模式和最新的传输技术，选择先进可靠的通信设备、网络设备。l 开放性系统的各项技术和设备必须遵循已有的国家标准，暂时未有国家标准的，则先遵循国际标准，在国家标准颁布后，系统能够方便、快捷地实现升级。系统尽可能多地实现软件和硬件的兼容，符合ISO标准并具有良好的互操作性，以确保与不同厂商设备的互联。系统同时具有开放的协议，可方便的进行二次开发。l 前瞻性所采用的技术应是国际通信界和视频界公认的主流技术，具有持续发展的潜力，从而在最大程度上保证用户投资。l 平台的可扩展性由于用户业务的不断发展变化，技术也在不断地更新。要适应这种变化，本系统在总体结构设计、应用系统扩充上、主要系统设备配置上必须是可扩展的。l 平台的可维护性系统软硬件具有良好的可维护性，具有先进完善的系统管理监控系统，对主要设备提供性能检测、记录、告警和维护手段。l 良好的可管理性为了服务好用户，必须为系统的操作者提供足够的管理手段，方便其对系统进行管理，以确保设备始终在最佳状态下运行。l 竞争性具有上述特性的系统，不但充分利用现有网络资源，满足现阶段需求，而且照顾将来的发展。这样的系统在市场竞争中当然会脱颖而出，独占鳌头。l 系统的实用性建设时采用组播技术，大大节省了网络带宽。充分考虑保护和利用现有资源。要系统中实现视（音）频数据的多点传输，若采用单播，则同样的音、视频数据要发送多次，这样导致发送者负担重、延迟长、网络拥塞；若用广播，网络中的每个站点都将接收到数据，不管该结点是否需要数据，增加了非接收者的开销。较之于目前的本地文件播放模式，大大减少了系统维护的开销。编码格式与码率建议系统H.264，视频码率为1.5Mbps, 音频码率为96Kbps。2.2 中心局点部署方案2.2.1 网络拓扑由于要求非常高的安全性与可靠性，使用一主一备共两台核心交换机（与cisco 4506同层次）。每台交换机通过两组捆绑链路分别与SR-1和SR-2相连接，此两链路通过第三层路由设置为LoadBalance，以达到最高的链路带宽利用率。为了保障系统的安全性，选用两台防火墙（参考Cisco PIX525）双挂在核心交换机上，进行保护。对其他非Streaming服务器，在C4506上使用ACL进行访问控制。对于Streaming服务器，由于流媒体数据流量非常大，为了避免给网络和安全平台带来巨大的压力，只在核心交换机上对IN方向的流量做检测与访问控制。2.2.2 带宽及存储需求1) 存储需求以上设备作为整个系统节目导入和分发的场所，需要存储100%的内容。在本项目中，建议初期在存储服务器上存储2000小时的Vod节目，并且支持30个频道的48小时的菜单时移。存储计算方法如下：Vod的存储需求：5000小时VoD 500036001.6Mbps/82个拷贝 7.2TB时移电视的存储需求： 36频道48小时时移 （364836001.6Mbps/8）2个拷贝 5T总存储至少为12.2TB2) 带宽需求根据中央节点在系统中所担负的功能，可以看出外界交互的流量包括以下部分： 直播TV的流量 节目分发的流量（push & pull） 系统控制信息每路Stream的带宽需求 TS流带宽：（视频1.5Mbps+音频96Kbps+编码误差100Kbps）（16%TS开销）1.8Mbps H.264编码器输出：封装：MAC(12B)VLAN(4B)IP(20B)UDP(8B)7TS(188B)带宽：1.8Mbps（13%网络封装开销）1.85Mbps 视频服务器输出：封装：MAC(12B)VLAN(4B)IP(20B)UDP(8B)RTP(1440B)带宽：1.85Mbps（18%RTP封装开销）1.998Mbps出口带宽 36直播频道2000用户点播流量节点控制信息及节目分发流量=362Mbps20002 Mbps10Mbps=4082Mbps入口带宽：节点控制信息以及节目请求流量 10Mbps综上所述并考虑链路效率、负载均衡以及1+1备份，建议CMS上联带宽为（4GE+4GE）+（4GE+4GE）。注：需根据实际用户规划进行测算。2.3 服务质量保障由于视频服务系统提供的服务属于实时性要求很高的视频服务，在城域网除了提供高QoS的视频服务外，在前端编码系统中还可以通过专门的前项FEC解决网络问题所造成的质量影响。前向纠错技术就是通过在传输列中加入冗余码进行纠错，在发送端由发送设备按一定算法生成冗余码插入到要传输的数据流中，接收端按同样算法对接收到的数据流进行解码，根据接收到的码流确定误码的位置并进行纠错。对于IPTV这种基于IP网络视频应用经常会受到数据包丢失或错误以及网络带宽资源不足的干扰。在多数情况下，动态变化的网络带宽和丢包率是影响视频流化质量的关键因素。因此，为了保证视频质量，可以采用前向纠错(forward error correction，简称FEC)编码来提高视频数据传输的可靠性；同时，为了适应网络状态的变化，发送端可以调节视频数据的发送速率，并在视频源数据与FEC数据之间合理分配网络传输带宽。IPTV解决方案提供FEC前向纠错技术，我们通过对视频流结构的分析，在充分考虑帧之间的依赖关系和帧类型的基础上提出了一种帧的解码模型。在此基础上，建立了用于在视频源数据和FEC数据之间分配网络带宽资源的优化算法。可以有效地适应网络状态的变化，并通过优化分配网络带宽资源来保证Internet上的用户在接收视频流时获得最大的可播放帧率。3 系统业务系统初期主要支持以VOD、TVOD（时移电视）等为基础的各项功能，而且具有良好的功能上的可扩展性。3.1 直播电视系统对直播电视业务具有良好的支持，外部TV信号源包括：卫星电视、有线电视、DVB等，在传输网络支持的情况下，系统能够通过Multicast的方式向用户提供直播电视的服务，这对于网络带宽的利用效率是最高的；在网络没有开通组播支持的情况下，系统可以提供单播方式为用户提供服务。3.2 视频点播视频点播功能使用户能够随心所欲地支配自己的时间，欣赏自己想看的节目内容，再也不需要出门买或租DVD，或是按照电视节目单来固定自己的时间。并且系统通过各种分类和检索方法，能够让用户在最短时间里找到自己想看的节目内容。电影分类包括但不限于：动作片、纪录片、灾难片、喜剧片、科幻片、动画片等，影片分类可以由运营商自己根据实际的用户喜好和内容属性进行管理。3.3 时移电视3.3.1 即时时移系统在提供直播电视的同时，支持暂停、快退、快进、定位、切换、状态显示、时间显示等操作。使用户不再受节目播出时间的限制，而且可以直接挑选自己喜欢观看的节目，跳过不感兴趣的节目。3.3.2 菜单时移通过时移电视（Time-shiftedTV）服务，打破了传统有线电视用户按固定的节目时刻表收看电视节目的方式，用户可以非常灵活地支配自己的时间。4 系统产品介绍4.1 编码器4.1.1 编码器Aviva系列编码器/转码器是业界最紧凑的H.264编码器和H.264转码器。和第一代H.264编码器不同，他们要么使用运行在双至强处理器上面的软件进行编码，要么采用多个DSP芯片来部署复杂的H.264编码算法。而Aviva编码器/转码器采用最先进的基于ASIC的单芯片编解码，从而大大节省了空间和功耗。能进行全分辨率和全帧率编码的实时MPEG4 /H.264(AVC)视频编/转码器。它能运用于各种固网和移动网络的视频发布。对于IPTV的应用和发展，它是运营级网络解决方案的不可缺少部分。特点 支持MPEG-4 Advanced Video coding(AVC /H.264) Main 和 Baseline Profiles,和MPEG-4,Part 2,Simple Profile(SP) 和 Advanced Simple Profile(ASP) 视频编码。 支持High Efficiency Advanced Audio Coding (HE-AAC) 支持基于WEB的远程管理。 IP输出 支持基于MPEG-1,MPEG-2和MPEG-4到H.264的转码 精确的码率控制，多样化的输入输出，简单和高级模式设置优点 广播品质的视频 高效率利用IP网络 紧凑的机架式设计 单机支持多通道实时编码 支持各种实时MPEG-1,MPEG-2,MPEG-4 TS,PS到H264的转码 支持帧（多达2 B） 基于ASIC的编码，低功耗，不占有HOST CPU,稳定 运动图像补偿的反交错处理 亮度自动增益调整 场景变换和运动侦测4.2 后台管理系统后台管理系统包含用户及权限管理、节目管理、频道管理、计费帐务管理、EPG等。管理系统是一个B-S结构，服务器运行环境为IISApachSql，客户端为IE浏览器。通过服务器端对节目的发布，在浏览器中就可以查看节目录制情况，并进行已录制节目的试播和删除。IPTV后台计费管理系统IPTV backoffice节目管理系统4.3 流媒体业务板流媒体系列业务提供时移电视服务板和视频VOD点播服务板。4.3.1 时移电视（Time-shift TV）互动电视系统的时移电视(Time-shift TV)功能，使人们不再受电视台节目播放时间的限制，将用户从传统的节目时刻表中解放出来，可以观看数天甚至数月前的节目，也可以让用户在收看实况直播节目的同时，实现对节目的暂停、后退操作，并能够快进到当前直播电视正在播放的时刻。这样足球迷们再也不用担心错过精彩镜头，人们再也不用担心因为加班而错过喜爱的电视节目。和时移电视功能真正将用户从“人等电视”状态变成“电视等人”状态，让每个用户从此真正成为电视节目的时间主宰者，并彻底改变用户的收视习惯，为用户带来更为舒适的收视体验。4.3.2 视频点播（VOD系统）VOD（VideoOnDemand）即交互式多媒体视频点播，是随着计算机技术和网络通讯技术的发展，综合了计算机技术、通讯技术、音视频编解码技术而迅速新兴的一门综合性技术。它利用了网络和视频技术的优势，彻底改变了过去收看节目的被动方式，实现了节目的按需收看和任意播放，集动态影视图像、静态图片、声音、文字等信息为一体，为用户提供实时、交互、按需点播服务的系统。我公司VOD该软件目前属国内第一个真正意义上自主研发的高技术含量的流媒体应用核心软件，其应用性能指标和技术水准均属国际领先。该产品全面支持RTSP、RTP、RTCP及RSVP等国际标准协议；采用MPEG4的国际编码标准，完全满足互联网上宽带流媒体传输的需求；媒体源文件支持VCD、DVD、MPG、AVI、MOV、 DivX等所有主流的文件格式；并且用户终端可使用绝大多数常用的播放工具进行媒体播放。是真正意义上的全兼容全开放的高扩展性系统。该服务器软件构建的VOD系统，可满足几十到几万个并发流的服务能力，并且具备高性能、高服务质量、高可靠性和高扩展性的特点，而且具有非常低廉的总拥有成本。4.3.3 VOD点播系统统架构VOD点播系统是基于Linux系统平台的VOD点播系统。具有优良的稳定性易用性。用户可客户端机顶盒与服务器之间通过网络连接。在点播连接中，用户通过选择内容项目来初始化客户端连接。播放客户端VOD视频服务器TCP/IPLAN Switch网络交换机BufferHDD存储器RAMMB/UserTCP发送Buffer TCP接收Buffer RAMMB/User解码BufferVOD系统架构模型系统组成 内容制作端：负责生成MPEG-2格式的音视频数据 流媒体点播服务器端：大量存储视频节目信息；处理用户的交互式 命令信息发送视频数据，支持点播时移，无论何时都可以欣赏精彩节目。采用EPG系统管理用户，查询费用等。 客户端播放：机顶盒用机顶盒点播VOD播放界面4.4 录制系统输入的AV等模拟信号，IP数字信号，经过H.264编码器/转码器后输出的IP流，可以将其录制下来，并上传到磁盘阵列中保存。节目的录制，可以由硬件（硬件编码/转码卡）完成，也可以通过专门的录制软件完成。录制后的文件经过重新编辑和处理后，供以后播出。或者制作成不同种类的节目，组播成个性化的组播频道播出。如将连续剧或者专门的足球、篮球比赛放在专门的连续剧或足球频道中播出。4.4.1 硬件录制所有 H.264编码器/转码器，在编转码的同时，可以完成输出码流的的录制。它具有以下特点：l 随时改变编转码参数，随时录制，方便快捷l 任意开始录制，也可以随时停止录制l 可以设置录制文件大小，一旦到达规定的大小，立即自动停止录制l 可以保存到任何位置，本地或者网络上面的磁盘阵列中4.4.2 软件录制尽管硬件录制方便快捷，在某些场合非常适用。可是仍然没有办法满足一些应用，比如长时间的录制，录制分片等。而AVSRS软件录制系统，很好的满足了用户的需求。AVSRS软件录制系统运行于Linux系统之上，它具有以下特点：l 根据用户需求设定多频道录制计划l 自动接收H.264的TS或PS流并存储到本地或上传到指定的设备l 执行控制文档时，AVSRS会自动把每个录制码流的起始及结束时间预存起来，在时间到时会自动开始录制或者自动停止l AVSRS包涵了一个自动检测的软件AVCUI，提供良好的管理和查看界面，方便的新增和删除计划表，同时可以查看目前的计划表内容，从AVCUI中可以看出所有正在录制或尚未开始录制的码流l 软件容错性强，无抖动，无数据丢失l 基于Linux嵌入式操作系统，运行稳定l 节目信号在录制分割点处不会丢帧，可以允许重帧。这样不会丢失任何需要监测的信息l 录制系统自动生成分割文件名。只要事先规定好各频道号，那么对应每个频道的文件名，以录制时间频道号命名，这样不会出现文件重名的现象。l 由于采用H.264编码，分割后的文件尺寸较小，易于保存和播放录制服务启动后，执行录制控制文档，就可以开始用avcui来查看控制文档中计划的运行情况，并且可以用它来增加和删除录制计划，并且修改录制时的一些参数值。输入各菜单项的对应字母，就可以进行相关的增加，删除，查看等操作。4.5 存储系统()在视频存储系统方面采用存储行业先进技术，应用存储区域网络（Storage Area Network SAN）架构存储系统。SAN的技术优越在于： 首先，SAN是构建在存储器接口上的，使存储资源能够被构建于服务器之外，这样，多个主机服务器就能够在不影响系统性能或主网络的情况下分享这些存储资源。 也就是SAN 能将LAN上的存储转换到由存储设备组成的SAN上，使得数据的访问、备份和恢复不影响LAN的性能，在有大量数据访问时，不会大幅度降低网络性能。在传统的集中式备份解决方案依赖IP网络作为其数据路径。这样，仅传输的数据量就会使带宽处于饱和状态。结果就使得计算机的带宽远远不能满足需求。第二，可扩展性，由于在SAN中存储系统和服务器之间是通过FC集线器或存储交换机进行连接的，这样使得存储系统的扩展非常灵活，能符合用户不断增长的海量数据存储的需要。第三，容错能力、高可靠性和高可用性，SAN中的存储系统通常具备可热插拔的冗余部件以确保可靠性。第四，管理的方便性，集中式管理软件允许远程配置、监管和无人值守运行。第五，支持异构服务器，LINUX、UNIX、NT和NetWare服务器可同时连接。第六，SAN的互连设备是通过高带宽光纤通道连接的，数据的吞吐量为100M/sec，从距离上，与传统的SCSI相比它支持连接的能达到10公里，而SCSI最长为25米。第七，能够有效地减少总体拥有成本(TCO)。SAN 的典型结构4.6 运营支撑管理系统4.6.1 IPTV运营系统及EPG系统说明IPTV前端系统组成IPTV前端体统主要包括EPG系统和运营支撑管理系统，强大完善的运营管理系统和前台EPG系统的完美结合是系统得以稳定运营的关键。运营支撑管理系统是IPTV前端系统的核心组件之一。其主要包括：系统管理、用户管理、媒体设备分组管理、节目管理、频道管理、帐务管理、日志管理、统计管理和数据库备份等功能。考虑到实际运行模式的需要，系统还专门设计了营业网点账户管理系统与主运营系统相互配合，实现到末端用户账户帐务等管理。下面按功能模块介绍各系统，必要时结合运营主系统与网点分系统详细介绍。4.6.2 运营支撑管理系统运营支撑管理系统登录界面：4.6.2.1 系统管理系统管理分为5个部分：运营系统管理员账号的管理、营业网点操作员账号的管理、营业网点的管理、机顶盒安装组以及各组安装人员的管理。可以增加、修改、删除各人员的信息。有5个子菜单： Administrator Operation Office Management Operation Management STB Setting Department Setting Engineer Managment方便的分组管理使得将来分布广泛的各分支机构能够明确职责、协调统一、简单高效地实现复杂系统的管理。 4.6.2.2 用户管理按一般工作流程，当个人用户前往附近的营业网点申请注册，网点授权操作员进入营业网点子系统Create an Account为用户创建一个账户。录入用户姓名、地址、所属服务区域等身份信息，并设置账号、密码、用户类型（免费用户或一般用户）、机顶盒获得途径以及分配安装组。然后，营业网点提交至运营管理系统等待批准。运营管理系统管理员进入系统Subscriber/Auditting子菜单，审核账户信息及操作记录，批准或拒绝该账户的申请，并把该用户分到相应的用户组比如成人组或儿童组。管理员批准后，安装组人员为用户安装机顶盒，待用户机顶盒安装完毕，该账号进入开放运营状态。整个开户流程非常清楚，分工明确，职责清晰，操作简单。此外在运营系统SubscriberUser Group中可以将用户按需求分组：例如6岁以下儿童用户、7-15岁青年用户、成人用户等，可以细分为若干等级，以便分级节目控制。在SubscriberBatch Grouping中可以成批更改用户的分组。在SubscriberSearching中可以按各种分类来搜索用户，例如搜索未开放用户、超期用户或者搜索指定用户、某一组用户等。方便对用户的管理和分类查看。4.6.2.3 媒体设备分组管理首先是服务范围分组（Service Area）的管理，如东城区/西城区等，可以随着覆盖网络的拓展增加数据库的记录。其次更重要的是媒体服务器(Media Server)的管理设置，如图，可以查看媒体服务器的名称、所属区域、IP地址、端口、服务类型及当前状态。可以添加、删除、修改、锁定指定的服务器。4.6.2.4 节目管理节目管理是提供点播节目的管理，包括节目等级设定、节目分类、海报模板、节目发布四个功能模块 Program Level Program Category Poster template Program publishProgram Level是对节目级别进行设定，例如可以将节目分为成人节目和一般性节目，或进行一些针对性的设定。可以增加新的级别或对已有的级别进行修改。Program Category是对节目按节目内容进行分类，方便用户通过EPG系统查找希望收看的节目，例如将节目分为音乐、电影、体育、游戏、成人电影等，每一类还可以细分，如电影可以分为爱情、枪战、恐怖、动画、健康等等，并且可以给每个类别指定等级Program Level。在这里预先设定节目的种类，后面就可以按这里的定义给每个节目具体归类了。Poster template是对海报模板进行管理，可以添加修改或删除已有模板。Program publish 是点播节目发布系统，是节目管理的核心。首先要将点播节目通过ftp上传至指定媒体服务器，然后在这个发布系统里添加节目时需要输入节目的名称，所属分类、导演、演员、片长、收费模式选择（单片收费/月付费）等信息，还可以选择按模板或不按模板上传海报的图片。如果有匹配的标准的ADI xml文件也可以一次性导入所有影片信息。然后在Modify/Delete菜单下，选定节目点击其后的URL，修改/建立该节目的链接关系，比如选择节目存放的媒体服务器，媒体文件的名称、路径等，也可以在此进行媒体文件的上传。最后打开文件的锁定，该节目就能在客户端提供点播了。此外，通过Batch pricing可以一次选定任意多个文件，成批更改文件的收费价格，适合批量修改。通过Recommend还能对热点影片或新片等进行节目的推荐。4.6.2.5 频道管理频道管理是针对实时转播的网络电视频道进行管理。包括频道分类、节目分类、海报模板、节目发布四个功能模块 Category Channels Program list频道分类Category可以增加和修改，一般可以根据频道特点分为：新闻、体育、歌舞、教育、财经、生活、电影、动画等不同类别。频道内容Channels需要输入唯一的频道号和对应的频道名称，频道Logo图片、分类、组播地址等关键信息。组播地址唯一地指向某一频道。支持频道的增加、修改、删除，或者锁定某一频道。在节目列表Program list里将录入、显示各个频道的节目时间安排表，可以通过xml文件成批导入所需信息，或成批删除某一段时间的节目列表。当然也支持手动一个个修改。4.6.2.6 帐务管理帐务管理非常灵活方便，支持直播频道分包费、按时间分包收费或付费卡充值付费等多种方式，支持对各种付费信息的统计、查询。 Live channels package Monthly payment package Charge Card Stat of Monthly payment Stat of Ordered program Stat of charge Ordered service Charge record 直播频道分包收费是指针对用户喜好将频道分类打包，支持用户按所需购买相应的频道。例如，可以设立一个体育套餐，包含所有体育频道，类似地还可以设定一个新闻套餐、 一个娱乐套餐等等，对于一个不喜欢看体育节目的家庭来说就可以只购买新闻+娱乐等组合了。当然也可以按来源分包，例如将中央台节目打个包，本地节目打个包，各地卫士节目打个包等等。这样就能灵活地配合营销活动，做好市场的推广壮大。Live channels package这里就可以设定各个包，并且可以随时修改，调整套餐的策略。按时间分包收费Monthly payment package是指从时间上将收费打包处理，比如可以提供月付费、半年付费、年付费几种模式，可以针对每种付费模式指定收费标准优惠条款，比如对月付费用户一个月送3天免费，对年用户可能就是买10个月送2个月之类的。还能指定该类用户能够收看的内容比如所有的点播和某些特定的频道等。 付费卡制作Charge Card可以批量值卡，查询卡号、密码、价值、创建时间、使用状态等方便预付卡方式支付。 统计月付费Stat of Monthly payment订购的情况，可以按营业网点分组显示。统计点播节目Stat of Ordered program可以查询一个时间段点播的总次数、费用及详细清单并可输出excel表格。统计充值数据Stat of charge可以查询一个时间段的充值情况，可以分为按充值途径查询和按网点查询。预定服务Ordered service 可以按订单、用户或者时间查询订购点播的情况。也可以加入按月付费或按次计费的条件搜索充值记录Charge record可以查询某用户所有的充值记录，也可以查询某段时间所有用户的充值记录4.6.2.7 日志管理日志管理集中了点播日志、管理日志、操作日志和备份日志。点播日志VOD Log可以查询任意的点播记录，例如点播用户，点播节目名称，媒体文件名、收看时间、收看的机顶盒的地址已经目前的状态。管理日志Management log显示了管理员的所有管理操作，包括操作类型，具体操作内容、管理人、时间及登录管理系统的IP地址。操作日志Operator log显示了操作员的操作内容，一般是充值、创建账号、修改用户密码等等，主要记录了相关的操作员ID、操作时间、登录IP等。备份日志Backup logs是对上述三种日志进行备份的操作。4.6.2.8 统计管理统计管理包括三方面的数据统计。Subscribers统计指定时间段内的某网点的开户数，并可查询详细的开户记录。Published Programs统计指定时间段内发布的各类VOD节目的个数。Hot Programs统计vod的热播节目，查询前100名的排行榜。4.6.2.9 数据库备份 通过Database backup所有数据可以备份到数据库中。4.6.3 营业网点管理系统营业网点主要完成开户申请、付费、查询以及用户管理，网点帐务管理的功能。分为七大模块： Create an Account Charge Unapproved Accounts Unopened Accounts All Accounts Charge Stat.Modify Pass4.7 EPG4.7.1 EPG播放系统介绍4.7.1.1 EPG主菜单 EPG点播系统主菜单，常用选项，Live直播菜单，VOD点播菜单，My Account帐务管理，Search 搜索菜单等，用户可以根据实际应用更改菜单内容。4.7.1.2 EPG播放系统Live直播菜单进入Live直播菜单，通过遥控器选择频道，可以进行视频的预览和播放。4.7.1.3 EPG播放系统VOD点播菜单进入VOD点播菜单，可以进行分类视频点播。进入VOD点播菜单的子菜单Movies菜单，显示Classics和Hits子菜单。选择进入Hits菜单后，列表显示可以点播的视频文件名，选择Return可返回上一级菜单，选择Home可返回主菜单界面。通过遥控器选择点播文件名称，系统进入帐户中心，显示点播付费价格，选择Buy可进行付费点播。付费成功后，进入点播视频菜单，点击PLAY 可进行所选视频欣赏。4.7.1.4帐号管理菜单在主菜单页面选择My Account选项，进入帐号管理，用户可以进行余额查询、更改密码，付费记录等操作。4.7.1.5 搜索菜单在主菜单页面选择Search选项，进入搜索菜单，用户可输入文件名字母缩写进行搜索。4.8 DRM（选）DRM系统介绍DRM英文全称Digital Rights Management 即数字版权管理。IPTV系统中DRM主要用于两个方面，一是对多媒体等数字内容进行加密保护，例如加密电影、音乐、音视频、流媒体文件使其不被恶意盗版。二是附加使用规则对数字内容进行断定，以确定用户是否符合播放条件。Verimatrix的IPTV视频内容授权系统(VCAS for IPTV) 为通讯运营商、内容整合商和分销商量身定做， 为他们提供直播和按需点播服务的IP网络提供内容安全保护。 这种基于软件的内容安全解决方案消除了基于智能卡架构的脆弱性， 利用的工具包括：成熟可靠的双向互联网安全协议、公共密钥基础设施（PKI)、公共/私人密钥系统和X.509数字证书。一个可以下载的针对IPTV客户的安全系统不仅更安全， 而且能够支持更便宜的机顶盒硬件和软件，并能够应对盗版的攻击进行升级和更新。该公司的“VCAS for IPTV 2.0”系统在印度IPTV项目中与我公司前端系统整合，成为我公司公司IPTV全面解决方案中DRM系统的首选。首先，视频内容被加密后，由 Verimatrix 预处理器加上水印。存储于视频服务器，等待点播请求。这时任何一个未拿到解密密钥的终端都无法收看到视频节目。在视频服务器将加密后的电影根据用户请求发送至客户端或机顶盒后，终端设备要求从 VCAS 服务器中获得适当的电影或广播密钥。系统将终端设备的签名发送至 VCAS 系统，该系统在使用 X.509 数字证书和数字签名组合进行广泛认证后，认同了该终端的合法权限，便从数据库中检索电影解密密钥。继而通过安全连接将解密密钥返回至机顶盒/客户端，此时电影开始播放。VCAS 是无形、无破坏性和入侵性的。在受 VCAS 保护的视频点播应用中，密钥交换可在不到半秒内完成，且消费者的频道转换完全不会受到数据加密的影响。因此，消费者不会察觉到视频点播内容有任何差异。目 录第一章 总 论 11.1项目概况 11.2研究依据及范围 31.3主要技术经济指标 41.4研究结论及建议 4第二章 项目建设的背景和必要性 62.1项目建设的背景 62.2项目建设的必要性 8第三章 项目服务需求分析 11第四章 项目选址与建设条件 134.1选址原则 134.2项目选址 134.3建设条件 144.4项目建设优势条件分析 15第五章 建设方案 185.1建设规模与内容 185.2总体规划设计 195.3建筑方案 245.4结构方案 265.5给水工程 275.6排水工程 295.7电气设计 315.8暖通设计 345.9项目实施进度 35第六章 节能措施 376.1设计依据 376.2节能措施 37第七章 环境影响分析 397.1 环境影响分析 397.2 环境保护措施及治理效果 40第八章 消防与安全卫生 428.1 消防 428.2 劳动安全 438.3 卫生防护 44第九章 组织机构与运作方式 459.1 组织机构 459.2组织管理
