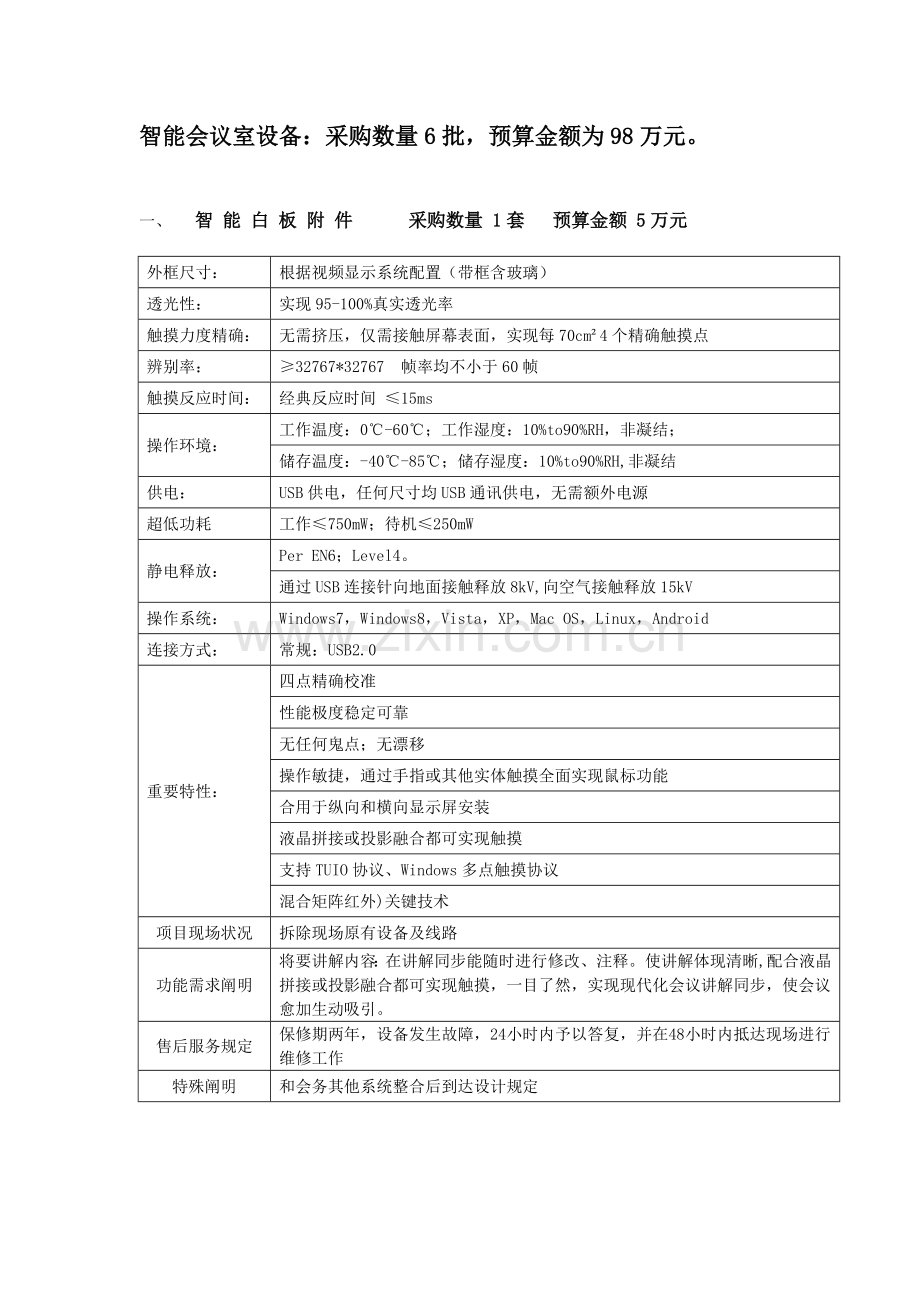

智能白板采购需求表.doc

智能会议室设备：采购数量6批，预算金额为98万元。

一、 智 能 白 板 附 件 采购数量 1套 预算金额 5万元

外框尺寸：
根据视频显示系统配置（带框含玻璃）
透光性：
实现95-100%真实透光率
触摸力度精确：
无需挤压，仅需接触屏幕表面，实现每70cm²4个精确触摸点
辨别率：
≥32767*32767 帧率均不小于60帧
触摸反应时间：
经典反应时间 ≤15ms
操作环境：
工作温度：0℃-60℃；工作湿度：10%to90%RH，非凝结；
储存温度：-40℃-85℃；储存湿度：10%to90%RH,非凝结
供电：
USB供电，任何尺寸均USB通讯供电，无需额外电源
超低功耗
工作≤750mW；待机≤250mW
静电释放：
Per EN6；Level4。
通过USB连接针向地面接触释放8kV,向空气接触释放15kV
操作系统：
Windows7，Windows8，Vista，XP，Mac OS，Linux，Android
连接方式：
常规：USB2.0
重要特性：
四点精确校准
性能极度稳定可靠
无任何鬼点；无漂移
操作敏捷，通过手指或其他实体触摸全面实现鼠标功能
合用于纵向和横向显示屏安装
液晶拼接或投影融合都可实现触摸
支持TUIO协议、Windows多点触摸协议
混合矩阵红外)关键技术
项目现场状况
拆除现场原有设备及线路
功能需求阐明
将要讲解内容：在讲解同步能随时进行修改、注释。使讲解体现清晰,配合液晶拼接或投影融合都可实现触摸，一目了然，实现现代化会议讲解同步，使会议愈加生动吸引。
售后服务规定
保修期两年，设备发生故障，24小时内予以答复，并在48小时内抵达现场进行维修工作
特殊阐明
和会务其他系统整合后到达设计规定

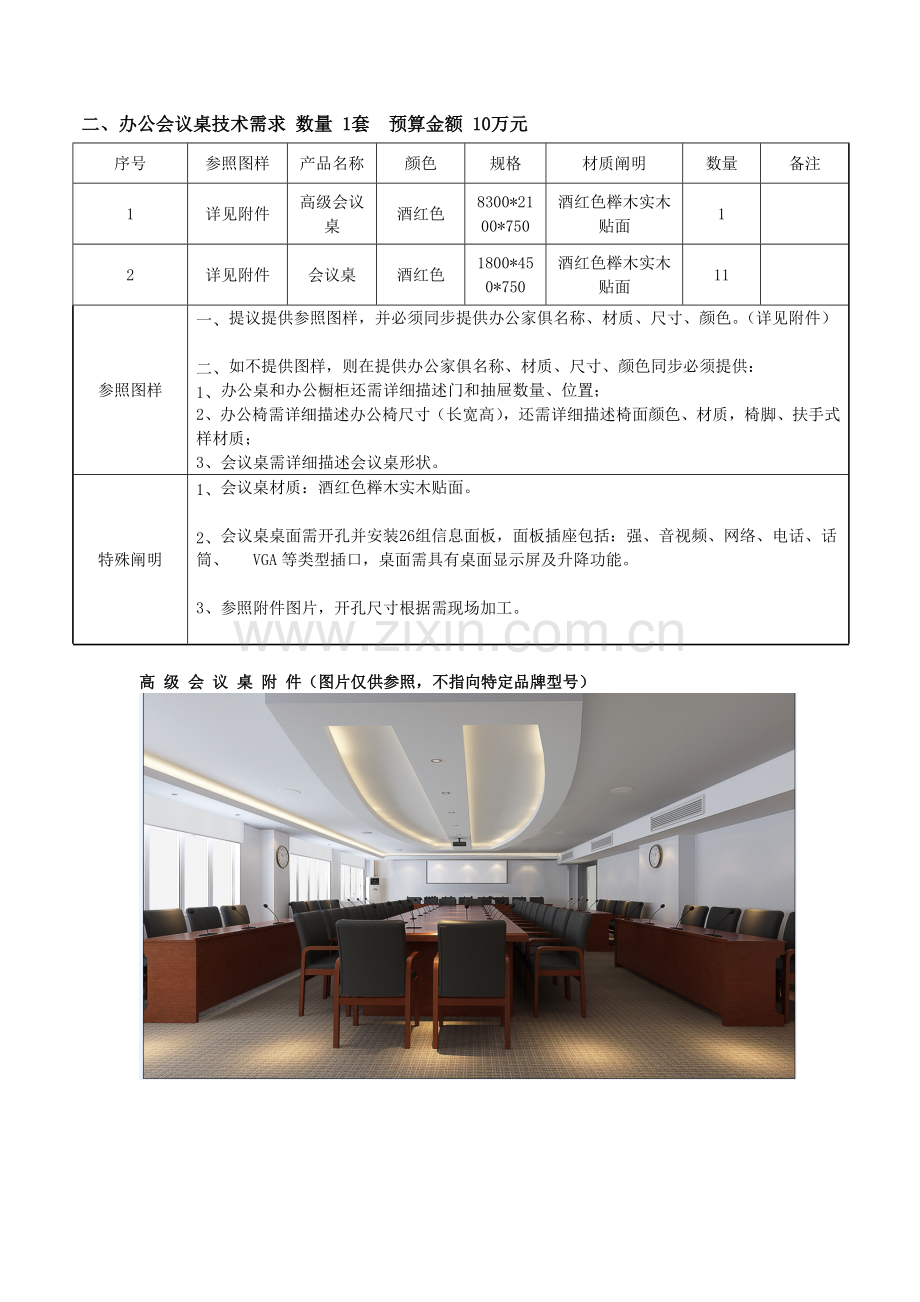

二、办公会议桌技术需求 数量 1套 预算金额 10万元
序号
参照图样
产品名称
颜色
规格
材质阐明
数量
备注
1
详见附件
高级会议桌
酒红色
8300*2100*750
酒红色榉木实木贴面
1

2
详见附件
会议桌
酒红色
1800*450*750
酒红色榉木实木贴面
11

参照图样
一、 提议提供参照图样，并必须同步提供办公家俱名称、材质、尺寸、颜色。（详见附件）
二、 如不提供图样，则在提供办公家俱名称、材质、尺寸、颜色同步必须提供：
1、 办公桌和办公橱柜还需详细描述门和抽屉数量、位置；
2、办公椅需详细描述办公椅尺寸（长宽高），还需详细描述椅面颜色、材质，椅脚、扶手式样材质；
3、会议桌需详细描述会议桌形状。
特殊阐明
1、 会议桌材质：酒红色榉木实木贴面。
2、 会议桌桌面需开孔并安装26组信息面板，面板插座包括：强、音视频、网络、电话、话筒、 VGA等类型插口，桌面需具有桌面显示屏及升降功能。
3、参照附件图片，开孔尺寸根据需现场加工。

高 级 会 议 桌 附 件（图片仅供参照，不指向特定品牌型号）

三、视频显示系统 数量1套 预算金额28万元
如为代理商具有制造商或地区代理商针对本项目1、2、3项目授权（在采购文献中提供）。
序号
品名
产品描述
数量
单位
1
55寸液晶拼接显示单元
面板选用A+面板，LED背光源裸屏面板；双边拼缝≤3.0mm，亮度500cd/M2。辨别率≥1920×1080P；屏幕比例为16∶9；可视角度178度；对比度4000：1；内置图像拼接处理器输入信号提供HDMI、VGA、DVI、Ypbpr、Y/C接口；产品获得CCC认证。
4
台
2
HDMI矩阵切换器
输入信号：≥4路，输出信号：≥4路；采用高性能数字处理芯片，可将多种HDMI信号源切换至多台HDMI兼容大屏幕上，信号传播距离≥30米，支持1080P含如下等辨别率；兼容DVI 1.0协议；兼容HDCP 1.2 .HDCP 1.3；支持HDCP；支持CEC；支持36位真彩；支持蓝光DVD24/50/60fs/HD-DVD/xvYCC；支持多通道同步切换，地址设置等功能；支持多级级联，全贴片SMD工艺，具有ESD静电保护功能；可设置ID地址实现多机级联。
1
台
3
自助式液压前维护框架
积木式安装架构，前维护框架采用优质钢管和高硬度金属冷轧板材质，表面磷化处理，防静电喷涂。伸缩架构由液压链动杆和高精密轴承构成，内置理线槽、国标16APDU电源插座固定支架、散热系统；支持完全正面维护和拆卸，具有上下，左右，前后调整功能，整个框架净厚≦120mm，支架展开≧200mm。
4
套
4
HDMI线
支持≥ 15米HDMI信号传播
4
根
5
附材
拼接线材（控制232串口、网线、跳线、220V电源线、拼接内部信号线材）
4
套
6
PDU电源插座
采用220V16A工业级PDU插座，内置防雷击模块，提供6位多功能插口，支持最级联（2级），CCC认证。
1
只
7
隔墙移动式固定单元
纸面石膏板轻钢龙骨隔墙，外墙做防水处理，隔墙内置隔音防火保温岩棉，外表做平整面处理加环境保护涂料，固定支架现场定制，规定安全可靠移动以便灵活，并做防绣及喷漆处理
1
项
8
地毯
1、 质地：丙纶, 2、规定厚度：≧4-5mm,
2、工艺：机制，完全符合环境保护规定
3、到达防潮，防滑，防静电，耐磨，轻易清理，等规定。

130
平方
9
其他规定
1、项目现场状况：拆除原有显示系统及线路等
2、功能需求阐明：采用四台55寸3mm拼接屏，为实现与数字会议系统连接可实现发言自动跟踪，所有摄像机拍摄画面可路由分派至各显示终端和存储设备功能
3、特殊阐明：和会务其他系统整合后到达正常会议影视屏效果及美观规定并与电子白板完美集合
4、售后服务规定：保修期两年，设备发生故障，24小时内予以答复，并在48小时内抵达现场进行维修工作

四、多媒体扩声系统附件 数量 1套 预算金额 15万
如为代理商具有制造商或地区代理商针对本项目1、2、3、4、5、6项目授权（在采购文献中提供）。
序号
设备名称
技术阐明
数量
单位
1
调音台
14单声道输入通道,2路立体声输入(X18R) ，12单声道输入通道，4路立体声输入(X20R)； 4编组输出；6AUX输出；2路立体声输入；每个单通道独立48V幻象供电；100mm行程推子（下级组控为60mm推子）
1
台
2
吸顶扬声器
4"同轴高音质吸顶扬声器，不小于等于80W
敏捷度：86dB@1W/1m，最大声压：峰值110 dB，覆盖角度：不不不小于130°
频率范围：65Hz – 20 kHz(-10 dB)
8
只
3
功率放大器
输出功率不小于等于（4Ω多通道）：4×155W
输出功率不小于等于（8Ω多通道）：4×240W
输出功率不小于等于（70V多通道）：4×180W
输出功率不小于等于（8Ω桥接）：2×310W
最小负载阻抗：不不小于等于4Ω
频率响应：5Hz-20kHz;+0,-1dB @ 1W（8Ω负载）
输入共模克制比CMRR:<-60 dB
电压增益:x 40 or x90
THD（70V负载）:<0.02%
放大器类别:D类
1
台
4
全频主扬声器
频响范围Frequency Range:69Hz-18KHz(-3dB)
敏捷度Sensitivity:≥98dB
最大声压Max SPL: ≥124dB
额定功率Rated Power:≥200W
峰值功率Peak Power:≥800W
覆盖角度：Angle Of Coverage:≥100°× 100°
标称阻抗Nominal Impedance:≥8Ω
驱动器
高音单元High Frequency: 1×1〞
低音单元Low Frequency：1×8〞
4
只
5
功率放大器
450WX2/8欧高效率D类放大器，拥有平衡XLR输入，ACL电路保护， DSP版本提供延时、分频、限幅、参量均衡等DSP功能。
2
台
6
音频处理器
模拟输入输出：8 Mic/Line 输入，8 Line输出
数字输入：16x16 CobraNet
GPIO： 8输入，8输出
串 口：1 DB9
网 络：2 RJ45
USB： N/A
AD/DA量化：24-bit
采样频率：48KHz
数字处理：32-bit DSP's
DSP架构：开放式
信号处理模块包括分频器、图形及参数均衡器、路由器、延时
器、矩阵混音器、信号发生器、电平显示表、压限器、强切器
1
台
8
反馈克制器
使用AFSTM反馈克制技术,2×24段可编程滤波点,两通道可独立处理反馈克制,实时和固定两种克制模式可选,实时滤波点可选保留时间
1
台
9
无线手持话筒
具有自动设置功能以及无线频率环境扫描功能
手持式无线话筒，采用动圈音头，电池持续工作时间不不不小于4小时
支架，2 x AA电池，2 x 天线，1 x 支架安装组件，1 x 电源
2
套
10
专业DVD机
DVD播放
1
台
11
次序智能电源
8路电源时序器，每路延时1秒
供电方式：AC（交流）220V
1
台
12
原则机柜
19寸全金属带玻璃门
1
台
13
专业线缆及安装附件

1
批
14
其他规定
1、项目现场状况：原有多媒体扩声系统拆除
2、功能需求阐明：扩声系统包括扩声设备和声场构成，重要包括声源和它周围声环境，把声音转变为电信号话筒，放大信号并对信号加工设备、传播线，把信号转变为声信号扬声器和听众区声学环境
3、特殊阐明：和会务其他系统整合后到达正常会议影视屏规定及美观
4、售后服务规定：保修期两年，设备发生故障，24小时内予以答复，并在48小时内抵达现场进行维修工作

五、会议发言系统附件 数量1套 预算金额 25万
如为代理商具有制造商或地区代理商针对本项目1、2、3、4、5、6、8、9、10项目授权（在采购文献中提供）。
序号
设备名称
技术阐明
数量
单位
1
数字会议系统基站
基本话筒管理功能• 四种话筒工作模式：
开放：话筒按钮控制发言祈求（自动）
覆盖：话筒按钮覆盖已启动话筒 (FIFO)
语音：语音激活话筒 – 按住按钮发言
打开话筒数量为 1 至 4 个
可通过显示屏和旋钮对 CCU 和系统进行配置
用于代表大会投票程序基本投票控制。 代表可以登记“出席”、“赞成”、“反对”和“弃权”。 Concentus主席机可以启动、停止和暂停投票表决。 表决成果可以显示在大厅显示屏和代表机 LCD屏上。可调整音频输入敏捷度，可调整音频输出级别.音频插入功能，用于连接外部音频处理设备或电话耦合器安装人员可为 CCU 分派唯一名称以便识别.通过 VU 计量表读数来监控音频输入和音频输出。 可以使用耳机来监控音频合用于桌面或机架安装 19 英寸 (2U) 机箱以便携带提手控件和指示灯.前面• 电源开关2 x 16 字符 LCD 显示屏，用于显示状态和配置旋钮，用于浏览菜单背面三个红色 LED 过载指示灯，用于指示 DCN 网络输出.两个红色 LED 过载指灯，用于指示光纤网络连接.
1
台
2
会议代表单元
减少耳机输出电平以防产生声学反馈（当听取基本语言以及
当话筒打开时激活）.该装置提供两路耳机连接，虽然在背景声音非常嘈杂状况.下，也能听清他人发言.内置扬声器将在话筒打开时静音，以防产生声学反馈.
顾客可以选用不一样样式装饰条，以使装置与会议室风格相
匹配. 该装置可以用作代表装置、主席装置或带辅助按钮代表装置. 辅助按钮.具有多种功能，可用缆线夹来锁定环路电缆.装置提供浅色和深色两种基座.控件和指示灯.五个投票按钮，按钮周围带有指示灯环.装置激活/代表出席指示灯.话筒按钮带有红色、绿色或黄色发光环.红色表达话筒处在激活状态，绿色表达已接受发言祈求，而黄色表达“VIP”.现代表加入笔记簿时，VIP 指示灯将会亮起（仅在使用 PC软件时才可用）.耳机音量.控制按钮.隐藏式“De-init”开关.互连组件.用于可插拔话筒插座.两个 3.5 毫米（0.14 英寸）立体声耳机插孔
2 米（78.7 英寸）电缆，端部带模制六针圆形连接器.六针圆形连接器，用于执行环路连接
39
台
3
会议表决单元
该装置可以用作代表装置、主席装置或带辅助按钮代表装置。 辅助按钮具有多种功能。可用缆线夹来锁定环路电缆装置提供浅色和深色两种基座
控件和指示灯.五个投票按钮，按钮周围带有指示灯环
装置激活/代表出席指示灯
2 米（78.7 英寸）电缆，端部带模制六针圆形连接器
六针圆形连接器，用于执行环路连接
1
台
4
ID卡
会议系统芯片
1
个
5
鹅颈话筒套杆
此创新话筒造型时尚，采用人机工程学设计，配置灵活可调
话筒柄，可以以便地直接插入讨论装置、Concentus、嵌
入式安装话筒连接面板或译员台。 话筒具有单指向性响应.特性，虽然在嘈杂条件下也能获得最佳性能，对手机干扰.敏感度低.基本功能.控件和指示灯
红灯或绿灯。 红色表达话筒处在激活状态，绿色表达已接
受发言祈求.互连组件.用于插入和固定话筒连接器
40
套
6
高性能电容拾音头

≥125 度拾音角
高可靠性拾音头触点
高效二合一防风罩
40
套
7
连接电缆
1.25m电缆与RJ45串连
40
根
8
会议软件-主模块

1

9
会议软件-表决

1

10
会议软件-会议数据流

1

11
软件调试费

1

12
其他规定
1、项目现场状况：原有会议发言系统及线路等拆除
2、功能需求阐明：系统包括全数字会议控制主机、全数字会议主席发言单元、全数字会议代表发言单元等设备。表决单元在主席模式下，拥有优先功能，并容许顾客发起投标和调查，内置扬声器和两个耳机输出，且有液晶显示以及读卡器。可扩展签到、同声传译等功能。系统中会议单元之间采用“环形手拉手”连接技术。超强抗手机干扰能力
3、特殊阐明：和会务其他系统整合后到达正常会议影视屏效果及美观规定
4、售后服务规定：保修期两年，设备发生故障，24小时内予以答复，并在48小时内抵达现场进行维修工作

六、控制主机及其他其他辅助设备附件 数量1套预算金额 15万元
如为代理商具有制造商或地区代理商针对本项目1、2、3、4、5、6、7、8、9、10、11、12、13项目授权（在采购文献中提供）。

序号
设备名称
技术阐明
数量
单位
1
网络经济型中央控制主机
3系列控制引擎 内置不小于等于1GB内存和4GB闪存
可扩展存储不少于1TB
背面板具有记忆卡插槽
高速USB 2端口
以太网和Cresnet®有线通信
控制子网-提供设备专用当地网络
Xpanel Smart Graphics™用于计算机和网络控制
支持iPhone®，ipad®，Android™，和Samsung Smart TV®控制应用程序
企业管理软件支持 支持SNMP
两个RS-232／422／485 COM端口 四个串口RS232端口
8红外/串口，8个继电器，和8 versiport I/O端口
内置3系列™控制卡扩展槽
BACnet / IP接口
1
台
2
8通道信号处理机箱
具有8 个输入卡槽和2 个输出卡槽。每个卡槽都可以现场安装，支持简朴灵活系统配置，可以按照需要变化其输入输出端口类型。
　　DM 输入卡有多种选择，可以支持所有数字和模拟信号。通过DigitalMedia 线缆或CresFiber 光纤，使用一张或两张输出卡可认为8 个DM 房间控制器( 接受器) 提供信号。使用DM 线缆，长度可达450 英尺(137 米)，使用CresFiber 长达可达3280 英尺(1000 米)。HDMI 输出口也可以连接到围绕声处理器或视频监视器。
　输 出口 扩 展 ——每个输入卡都带有一种HDMI 输出口，可以通过这个输出口将信号链接到多达5 个DM 切换器，以适应带多种DM 输出口大型分派系统构造。
　　多 种 音 频 切 换 ——HDMI 是处理最新7.1 声道围绕声系统格式如Dolby TrueHD 和DTS-HD Master Audio 等关键技术。
　　收器端选择任意一种输出。
　　在切换器输入卡上，数字立体声信号也同步转变为模拟信号，每个房间都可以使用AAE、CNX-PAD8A 或其他多房间音频分派系统分享此信号。
　　计算机功能 ——除了可以处理所有HDMI 支持HDTV 格式，DigitalMedia 也支持DVI 和RGB 计算机信号分派，且完全可以支持高达1920×1200 WUXGA DVI 计算机监视器。
　　USB HID 切换功能 ——DigitalMedia 可以将您所有HD 资源集聚于一台设备上。内置USB HID( 人机界面装置) 信号传送功能可以兼容与显示设备连接键盘、鼠标和游戏控制器。
　　EDID 格式管理功能 ——HDMI 支持许多格式音视频信号格式，使用EDID 可以处理无法支持众多信号格式问题。
1
台
3
HDMI信号输入卡
用于切换器 HDMI® 输入卡
通过模块化即插型输入卡槽为任意切换器提供单路HDMI输入。
是一款用于切换器输入卡，提供一路HDMI® 输入。
支持带HDCPHDMI、Deep color和3D，可处理1080p60 HDTV 和 WUXGA 计算机辨别率以及多声道高清无损音频，所有这些功能均通过单根HDMI电缆来实现。
HDMI输入也可使用合适适配器或软件狗来处理DVI和DisplayPort 多模信号。
1
块
4
网络信号输入卡
用于DM® 切换器DigitalMedia 8G™+输入卡
通过模块化即插型输入卡槽为任意DigitalMedia™ 切换器提供单路DM 8G+网络输入。
DMC-S是一款用于Crestron® DigitalMedia™ 切换器输入卡， 提供一路DM 8G+网络输入。
DM 8G+网络输入可以与一台DM 8G+网络发送器或另一台DM切换器输出相连接。
7
块
5
HDMI信号输出卡
用于切换器双绞线和HDMI输出卡
通过模块化即插型输入卡槽为任意切换器提供两路双绞线和两路HDMI输出
1
块
6
网络信号输出卡
用于切换器双绞线输出卡
通过模块化即插型输入卡槽为任意切换器提供四路双绞线输出
5
块
7
HDMI网络发送器
DigitalMedia 8G+™ 发送器和多媒体接口
内置2x1 视音频切换器
DM 8G+™ 输出支持高达330’ (100 m) 电缆长度
薄型表面安装式设计
提供HDMI® 和RGB/分量视频输入
也支持DVI 和DisplayPort 多模信号源
包括微型TRS 立体声音频输入
提供内置自动切换能力
包括一路当地HDMI显示屏输出
包括USD HID 设备端口，用于连接至计算机
提供 10/100 以太网连接
可以通过DM或当地电源箱供电
提供至DM® 切换器或接受器真正一线式连接
3
台
8
HDMI网络接受器
DigitalMedia 8G+™ 接受器和显示控制器
薄型表面安装式设计
DM 8G+™输入最大支持330 ‘(100m)线缆长度
提供1个 HDMI® 或 DVI 显示输出
处理带Deep Color 和3D高清视频
通过CEC， IR， RS-232， 和以太网连接进行设备控制
可通过DM或当地电源供电
提供至DM® 切换器或发送器真正一线式连接
提供10/100M以太网连接
容许迅速、轻松地安装和系统诊断
5
台
9
桌面固定安装式有线传播器
DigitalMedia 8G+™ 发送器和多媒体接口
内置2x1 视音频切换器
DM 8G+™ 输出支持高达330’ (100 m) 电缆长度
提供HDMI® 和RGB/分量视频输入
也支持DVI 和DisplayPort 多模信号源
包括微型TRS 立体声音频输入
处理高清视频与HDCP
杜比技术，DTS，和未压缩7.1线性PCM音频
提供内置自动切换能力
包括USD HID 设备端口，用于连接至计算机
提供 10/100 以太网连接
可以通过DM或当地电源箱供电
提供至DM® 切换器或接受器真正一线式连接 检测并汇报
4
个
10
全局管理查看软件

1
套
11
8键墙面控制面板
时尚和通用墙装面板
杏仁，黑色或白色可选
4，5，6，8，9和12按键自由组合
安装程序配置与按钮大小选择
可定制背光按钮雕刻
白色LED反馈指标
内置LED闪烁光柱逻辑
自动调光LED背光和强度
环境光传感器
2接点闭合输入
Cresnet有线通信
2
块
12
8路电源控制器
8通道独立SPST继电器电源控制接口
每通道有一种额定功率高达20安培120或277伏交流非调光照明或动力控制
提供了当地控制使用外部瞬时按钮或接触关闭
3
块
13
集中控制软件
根据顾客使用需求定制
1
套
14
无线触摸屏
屏幕尺寸：不不不小于9.7英寸电容式触摸屏，多点式触摸屏
操作系统：iOS7 (8款)
处理器关键：双核以上
存储容量：不小于等于16GB
屏幕辨别率：2048x1536
网络模式：不支持3G网络
摄像头：双摄像头（前置：120万像素以上，后置：500万像素以上）
1
台
15
无线路由器
最高传播速率：450Mbps
网络原则：无线原则：IEEE 802.11n
网络接口：1个10/100Mbps WAN口 4
频率范围：单频
天线数量：≥3根 外置全向天线
VPN支持：支持
WDS功能：支持WDS无线桥接
WPS功能：支持WPS一键加密功能
无线安全：无线MAC地址过滤 无线
信道数：1-13
防火墙功能：内置防火墙，防黑客袭击
网络管理：流量记录 系统安全日志
天线类型：外置全向天线
状态指示灯：系统，无线，Link/Act，
1
台
16
数据互换机
产品类型：千兆以太网互换机
应用层级：二层
接口介质：10Base-T：3类或3类
传播速率：10/100/1000Mbps
端口数量：8个
背板带宽：16Gbps
包转发率：10Mbps:14800pps 1
MAC地址表：4K
网络原则：IEEE 802.3，IEEE 8
端口构造：非模块化
互换方式：存储-转发
传播模式：全双工/半双工自适
状态指示灯：Link/Act，电源
电源电压：9V，50Hz，1.2A
1
台
17
其他规定
1、项目现场状况：原会议系统无该子项，为这次改造新增长子系统
2、功能需求阐明：将各个子系统集成起来共同控制：由于会议室中所波及子系统越来越多，那么急需一种稳定平台将所有子系统整合起来，把所有控制集中到一种操作界面上来。让系统运用愈加简易：由于子系统诸多，只是将这些系统整合起来是远远不够，需要将常用一系列持续动作综合到一种操作上，让对系统不熟悉人也能轻松上手，让会议合理有效地进行，实现真正智能控制
3、特殊阐明：和会务其他系统整合后到达正常会议影视屏规定及美观
4、售后服务规定：保修期两年，设备发生故障，24小时内予以答复，并在48小时内抵达现场进行维修工作
