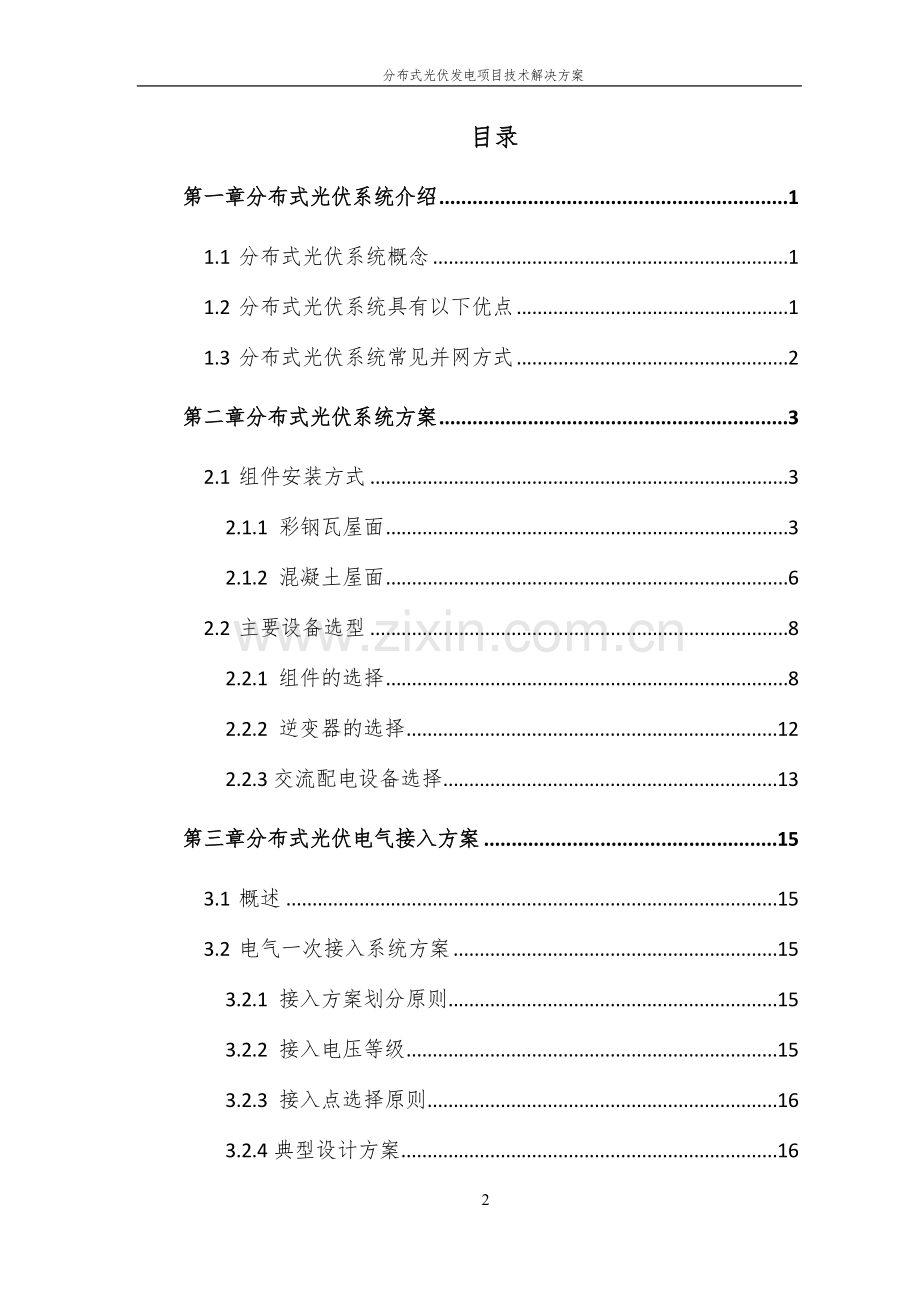

分布式光伏发电项目技术解决方案.doc_第2页
第2页 / 共59页
分布式光伏发电项目技术解决方案.doc_第3页
第3页 / 共59页
分布式光伏发电项目技术解决方案.doc_第4页
第4页 / 共59页
分布式光伏发电项目技术解决方案.doc_第5页
第5页 / 共59页
点击查看更多>>
资源描述

1、分布式光伏发电项目技术解决方案分布式光伏发电项目技术解决方案海润光伏系统研究院目录第一章分布式光伏系统介绍11.1 分布式光伏系统概念11.2 分布式光伏系统具有以下优点11.3 分布式光伏系统常见并网方式2第二章分布式光伏系统方案32.1 组件安装方式32.1.1 彩钢瓦屋面32.1.2 混凝土屋面62.2 主要设备选型82.2.1 组件的选择82.2.2 逆变器的选择122.2.3交流配电设备选择13第三章分布式光伏电气接入方案153.1 概述153.2 电气一次接入系统方案153.2.1 接入方案划分原则153.2.2 接入电压等级153.2.3 接入点选择原则163.2.4典型设计方案

2、163.2.5主要设备选择原则30第四章系统继电保护及安全自动装置334.1内容与深度要求334.1.1主要设计内容334.1.2设计深度334.2技术原则334.2.1一般性要求334.2.2线路保护344.2.3母线保护354.2.4孤岛检测与安全自动装置354.2.5 其他35第五章系统调度自动化375.1内容与深度要求375.1.1主要设计内容375.1.2设计深度375.2技术原则385.2.1 调度管理385.2.2 远动系统385.2.3 远动信息内容385.2.4 功率控制要求395.2.5 同期装置395.2.6 信息传输395.2.7安全防护395.2.8对时方式395.2

3、.9电能质量在线监测40第六章系统通信416.1 内容及深度要求416.1.1主要设计内容416.1.2设计深度416.2 技术原则416.2.1 总体要求416.2.2 通信通道要求426.2.3 通信方式426.2.4 通信设备供电436.2.5 通信设备布置43第七章计量与结算447.1 内容与深度要求447.1.1 设计内容447.1.2 设计深度要求447.2 技术原则44第一章分布式光伏系统介绍1.1分布式光伏系统概念分布式光伏系统:将太阳能光伏组件安装在房屋顶部,光伏组件所发电能直接接入房屋的配电箱,供用户使用,光伏电能全部自身消耗或者富裕电量就近上网。系统示意图如下所示。1.2

4、分布式光伏系统具有以下优点1)节约土地:可以有效地利用建筑物屋顶,无需占用土地资源,这对于土地昂贵的城市建筑尤其重要。2)污染小、环境效益突出:分布式光伏发电项目在发电过程中,没有噪声,没有污染物排放,不消耗任何燃料,也不会对空气和水产生污染。3)原地发电、原地用电:在一定距离范围内可以节省电站送电网的投资。对于联网系统,光伏阵列所发电量既可供给本建筑物负载使用,也可送入电网。4)缓解高峰用电需求:光伏发电系统在白天阳光照射时发电,该时段也是电网用电高峰期,从而舒缓高峰电力需求。1.3分布式光伏系统常见并网方式1)自发自用余电上网(优先供给自己负载,多余电量并入国家电网)2)统购统销(全额上网

5、,所发电量全部并入国家电网)第二章分布式光伏系统方案光伏发电系统主要由光伏组件阵列、阵列支架、并网逆变设备、交流配电柜、数据采集及监控系统等组成,系统示意图如下图所示。2.1组件安装方式屋面形式不同,组件的安装方式不同,屋面形式可分为两大类即彩钢瓦屋面和混凝土屋面。2.1.1彩钢瓦屋面常见彩钢瓦有三种:角驰型,梯形,直立锁边型,见下图角驰型梯形直立锁边型针对梯形彩钢瓦,需要在彩钢瓦的波峰上面或侧面打孔通过自攻螺钉来固定夹具,自攻螺钉必须带有配套的耐候密封防水垫片,且用自攻螺钉固定后,螺钉处须使用优质中性耐候密封胶涂抹,然后夹具上固定导轨,导轨上安装光伏组件,见下图。梯形彩钢瓦屋顶安装形式对于角

6、驰型与直立锁边型彩钢瓦,利用彩钢瓦的波峰,夹具直接夹在彩钢瓦的波峰突出部分,不需要破坏彩钢瓦,然后夹具上固定支架导轨,导轨上安装光伏组件,见下图。角驰型彩钢瓦屋顶安装形式直立锁边型彩钢瓦屋顶安装形式一般彩钢瓦应用在一些工业车间,承重能力在15-30Kg/m2,多采用平铺安装,如下图在承载能力允许的情况下,为了提高发电量,少数情况采用倾角安装,如下图2.1.2混凝土屋面最常见的是混凝土平屋顶,也有少部分的弓形混凝土屋顶(如粮仓等),混凝土平屋顶大多带有小于10度的倾角,方便雨水滑落。混凝土屋面通常承载能力要比彩钢瓦屋面强,组件可以设计成带倾角式铺设,倾角要结合当地的风荷载、雪荷载及屋面本身的承载

7、能力等来设计。通常采用混凝土配重法,配重的混凝土块可以是现浇混凝土块,也可以是预制混凝土块,在混凝土屋顶浇筑混凝土墩,这是最常见的安装方式,如下图预制混凝土配重块,如下图2.2主要设备选型2.2.1组件的选择光伏发电系统通过将大量的同规格、同特性的太阳能电池组件,经过若干电池组件串联成一串以达到逆变器额定输入电压,再将这样的若干串电池板并联达到系统预定的额定功率。这些设备数量众多,为了避免它们之间的相互遮挡,须按一定的间距进行布置,构成一个方阵,这个方阵称之为光伏发电方阵。其中由同规格、同特性的若干太阳能电池组件串联构成的一个回路是一个基本阵列单元。每个光伏发电方阵包括预定功率的电池组件、逆变

8、器和升压配电室等组成。若干个光伏发电方阵通过电气系统的连接共同组成一座光伏电站。选择合适的太阳能电池组件对于整个电站的投资、运营、效益都有较大的关系。目前国内大型光伏电站晶硅电池组件采用较多。(1)晶体硅光伏组件技术成熟,且产品性能稳定,使用寿命长。(2)商业用化使用的光伏组件中,单晶硅组件转换效率最高,多晶硅其次,但两者相差不大。(3)晶体硅电池组件故障率极低,运行维护最为简单。(4)在开阔场地上使用晶体硅光伏组件安装简单方便,布置紧凑,可节约场地。(5)尽管非晶硅薄膜电池在价格、弱光响应,高温性能等方面具有一定的优势,但是使用寿命期较短。因此综合考虑,海润晶硅系列电池组件在分布式可以大力推

9、广使用。主要技术参数见下表:(1)多晶硅系列(2)单晶硅系列2.2.2 逆变器的选择合理的逆变器配置方案和合理的电气一次主接线对于提高太阳能光伏系统发电效率,减少运行损耗,降低光伏并网电厂运营费用以及缩短电厂建设周期和经济成本的回收期具有重要的意义,合理的电气一次主接线可以简化保护配置、减少线路损耗、提高运行可靠性。同时合理的配置方案和合理的电气一次主接线对于我国大规模的光伏并网电厂建设具有一定的示范意义。1、各类逆变器性能对比目前分布式光伏发电常用的逆变器主要分为集中型逆变器、组串型逆变器及家庭式微型逆变器。其中集中型逆变器规格主要为500kW以上及1MW以下,组串型逆变器主要规格为8kWp

10、以上及50kWp以下,家庭式微型逆变器为1KWp以上及12KWp以下。其比较详见下表5.3:17序号比较项目家用型微型逆变器组串型逆变器集中型逆变器1容量大小1KWp12 KWp8 KWp50 KWp500 KWp2MPPT数量/最大转换率单MPPT98%多个MPPT正常在97%至98%之间单个MPPT98.5%3安装要求安装农户墙面,占用空间最小,安装简单安装组件背面或支架上,安装简单。需单独建房子,占地面积较大,需要辅助设施。4经济性按5 KWp为例,0.8元/瓦按50 KWp为例,0.4元/瓦按500KWp为例,0.2元/瓦5技术成熟性国内市场应用较少,经验缺乏,技术不够成熟目前市场应用

11、较多,技术成熟,尤其在小型系统中应用较多。目前市场应用较多,技术成熟,尤其在MW级地面电站上应用较多。112、大逆变器与小逆变器成本对比取1MWp光伏阵列为单位,对大逆变器和小逆变器在成本上经行对比。a、由大逆变器组成的光伏阵列系统组成及价格图2.2.1由大逆变器组成的光伏阵列系统组成1MW光伏阵列的组成单元为组件(265W)3800块、汇流箱(16进1出)11台、逆变器(500kW含直流配电柜)2台、升压变(1MW)1台、通信管理机柜1台、电缆若干。本方案中整体设备及施工造价如表所示:表2.2.1使用大逆变器的光伏阵列造价序号设备名称设备规格单位数量单价(元)总价(元)1集中式逆变器500k

12、VA台22直流汇流箱16进1台113000330003升压箱变双分裂1100kVA/10/0.315kV台11800001800004直流电缆光伏专用PV-1X4米15000230000YJY23-0.6/1kV-2x70mm2米15001001500005交流电缆YJY23-0.6/1kV-3x240mm2米10045045000YJY23-26/35kV-3x70mm2米100250250006通信电缆DJYPVP22-2X2X1.0mm2米50012.864007施工费30000合计499400小结:使用大逆变器的光伏阵列单位造价约为0.5元/瓦(不含大逆变器、组件等)。b、由小逆变器组

13、成的光伏阵列系统组成及价格图2.2.2由小逆变器组成的光伏阵列系统组成1MW光伏阵列的组成单元为组件(265W)3800块、逆变器(36kW组串式)30台、交流汇流箱(6进1出)5台、升压变(1MW)1台、数据采集柜1台、电缆若干。本方案中整体设备及施工造价如表5.5所示:表2.2.2使用小逆变器的光伏阵列造价序号设备名称设备规格单位数量单价(元)总价(元)1组串式逆变器36kW台302交流汇流箱6进1台55000250003升压箱变双绕组1000kVA/20/0.48kV台11500003350004直流电缆光伏专用PV-1X4米150002300005交流电缆YJY23-0.6/1kV-4

14、x16mm2米12004048000YJY23-0.6/1kV-3x185+120mm2米300500150000合计588000小结:使用小逆变器的光伏阵列单位造价为0.59元/瓦(不含逆变器、组件等)。总结:使用小逆变器的光伏阵列与使用大逆变器的光伏阵列相比单位造价便宜约0.09元/瓦,但是考虑到小逆变器从运维,占地面积、智能化等因素方面的影响,小型分布式选择小逆变器的方案是相对比较合适的。2.2.3交流配电设备选择交流防雷柜需配备计量装置,谐波监测装置及带通信功能的数字智能仪表,实现计量、数据采集及通信功能。柜内设置易操作、可闭锁、且具有明显断开点、具备开断故障电流、失压脱扣能力的专用开

15、断断路器和智能仪表,配置开关根据短路电流水平选择开断能力,并需留有一定的裕度,且断路器应具备电源端与负荷端反接能力。有逆变器输出的三相交流点进入低压开关柜(低压配电箱)是光伏发电系统与电网的连接枢纽,通过该设备可实现光伏发电系统与电网的双向通断、监测、保护以及对输出电力的计量,该设备由防雷浪涌保护器、隔离开关、空气开关、电度表等其他元器件组成,低压开关柜为室内落地式,进线方式为下进下出,箱内塑料元件应无卤素,CFC、阻燃。开关柜的设计制造满足中国国家标准,内部元器件均采用国内知品牌。交流配电箱交流配电柜第三章分布式光伏电气接入方案3.1概述分布式光伏发电项目接入系统典型设计技术原则是指导典型设

16、计的总纲,描述典型设计的内容和深度要求,以及明确在设计中所执行的主要技术原则。其中:系统一次包括接入系统方案划分原则、接入电压等级、接入点选择、典型方案、主要设备选择。系统继电保护及安全自动装置包括线路保护、母线保护、频率电压异常紧急控制装置、孤岛检测和防孤岛保护等。系统调度自动化包括调度管理、远动系统、对时方式、通信协议、信息传输、安全防护、功率控制、电能质量监测。系统通信包括通道要求、通信方式、通信设备供电、通信设备布置等。计量与结算包括计费系统、关口点设置、设备接口、通道及规约要求等。3.2电气一次接入系统方案3.2.1接入方案划分原则根据接入电压等级、运营模式、接入点划分接入系统方案。

17、3.2.2 接入电压等级对于单个并网点,接入的电压等级应按照安全性、灵活性、经济性的原则,根据分布式光伏发电容量、导线载流量、上级变压器及线路可接纳能力、地区配电网情况综合比选后确定。(1)接入电压等级选择10kV单个并网点容量300kW6MW 推荐采用10kV 接入;设备和线路等电网条件允许时,也可采用380V 接入。(2)接入电压等级选择380V单个并网点容量300kW 以下推荐采用380V 接入。当采用220V 单相接入时,应根据当地配电管理规定和三相不平衡测算结果确定接入容量。一般情况下单点最大接入容量不应超过8kW。3.2.3接入点选择原则(1)10kV对应接入点l 统购统销(全额上

18、网)1)公共电网变电站10kV母线2)公共电网开关站、配电室或箱变10kV母线3)T接公共电网10kV线路l 自发自用(含自发自用,余量上网)用户开关站、配电室或箱变10kV母线(2)380V对应接入点l 统购统销(全额上网)1)公共电网配电箱/线路2)公共电网配电室或箱变低压母线l 自发自用(含自发自用,余量上网)1)用户配电箱/线路2)用户配电室或箱变低压母线3.2.4典型设计方案分布式光伏大点接入系统典型设计共13个方案。其中,分布式光伏发电单点接入系统典型设计共8个方案,见表5-1;分布式光伏发电组合接入系统典型设计共5个方案,见表5-2。3.2.4.1单点接入典型设计方案XGF10-

19、T-1本方案主要适用于统购统销(接入公共电网)的光伏电站,公共连接点为公共电网变电站10kV母线,单个并网点参考装机容量1MW6MW。XGF10-T-1方案一次系统接线示意图见图5-1。3.2.4.2单点接入典型设计方案XGF10-T-2本方案主要适用于统购统销(接入公共电网)的光伏电站,公共连接点为公共电网开关站、配电室或箱变10kV母线,单个并网点参考装机容量300kW6MW。XGF10-T-2方案一次系统接线示意图见图5-2。3.2.4.3单点接入典型设计方案XGF10-T-3本方案主要适用于统购统销(接入公共电网)的光伏电站、公共连接点为公共电网10kV线路T接点,单个并网点参考装机容

20、量300kW6MW。XGF10-T-3方案一次系统接线示意图见图5-3。523.2.4.4单点接入典型设计方案XGF10-Z-1本方案主要适用于自发自用/余量上网(接入用户电网)的光伏电站,单个并网点参考装机容量300kW6MW。XGF10-Z-1方案一次系统有两个子方案,子方案一接线示意图见图5-4-1,子方案二接线示意图见图5-4-2。3.2.4.5单点接入典型设计方案XGF380-T-1本方案主要适用于统购统销(接入公共电网)的光伏电站,公共连接点为公共电网配电箱或线路,单个并网点参考装机容量不大于100kW,采用三相接入;装机容量8kW及以下,可采用单相接入。XGF380-T-1方案一

21、次系统接线示意图见图5-5。3.2.4.6单点接入典型设计方案XGF380-T-2本方案主要适用于统购统销(接入公共电网)的光伏电站,公共连接点为公共电网配电室或箱变低压母线,单个并网点参考装机容量20kW300kW。XGF380-T-2方案一次系统接线示意图见图5-6。3.2.4.7单点接入典型设计方案XGF380-Z-1本方案主要适用于自发自用/余量上网(接入用户电网)的光伏电站,单个并网点参考装机容量不大于300kW,采用三相接入;装机容量8kW及以下,可采用单相接入。XGF380-Z-1方案一次系统有两个方案,方案一接线示意图见图5-7-1,方案二接线示意图见图5-7-2。3.2.4.

22、8单点接入典型设计方案XGF380-Z-2本方案主要适用于自发自用/余量上网(接入用户电网)的光伏电站,单个并网点参考装机容量20kW300kW。XGF380-Z-2方案一次系统接线示意图见图5-8。3.2.4.9多点(组合)接入典型设计方案XGF380-Z-Z1本方案采用多回线路将分布式光伏接入用户配电箱、配电室或箱变低压母线。方案设计以光伏发电单点接入用户配电箱或线路典型设计方案XGF380-Z-1和单点接入用户配电室或箱变典型设计方案XGF380-Z-2为基础模块,进行组合设计。本方案主要适用于自发自用/余量上网(接入用户电网)的光伏电站,单个并网点参考装机容量不大于300kW,采用三相

23、接入;装机容量8kW及以下,可采用单相接入。XGF380-Z-Z1方案一次系统有两个子方案,子方案一接线示意图见图5-9-1,子方案二接线示意图见图5-9-2。3.2.4.10 多点(组合)接入典型设计方案XGF10-Z-Z1本方案采用多回线路将分布式光伏接入用户10KV开关站、配电室或箱变。方案设计一光伏发电单点接入用户10KV开关站、配电室或箱变典型设计方案XGF10-Z-1为基础模块,进行组合设计。本方案主要适用于同一用户内部自发自用/余量上网(接入用户电网)的光伏电站。接入用户10KV开关站、配电室或箱变,单个并网点参考装机容量300KW6MW。XGF10-Z-Z1方案一次系统有两个子

24、方案,子方案一接线示意图见5-10-1,子方案二接线示意图见5-10-2。3.2.4.11多点(组合)接入典型设计方案XGF380/10-Z-Z1本方案以380V/10kV电压等级将分布式光伏接入用户电网,380V接入点为用户配电箱或线路、配电室或箱变低压母线,10kV接入点为用户10kV母线。方案设计以光伏发电单点接入用户配电箱或线路典型设计方案XGF380-Z-1、单点接入用户配电室或箱变典型设计方案XGF380-Z-2和单点接入用户10kV开关站、配电室或箱变典型设计方案XGF10-Z-1为基础模块,进行组合设计。本方案主要适用于自发自用/余量上网(接入用户电网)的光伏电站。接入配电箱或

25、线路时,单个并网点参考装机容量不大于300kW,采用三相接入,装机容量8kW及以下,可采用单相接入;接入配电室或箱变低压母线时,单个并网点参考装机容量20kW300kW;接入用户10kV开关站、配电室或箱变时,单个并网点参考装机容量300kW6MW。XGF380/10-Z-Z1方案一次系统有两个子方案,子方案一接线示意图图见图5-11-1,子方案二接线示意图见图5-11-2.3.2.4.12多点(组合)接入典型设计方案XGF380-T-Z1本方案采用多回线路将分布式光伏接入公共电网配电箱或线路、配电室或箱变低压母线。方案设计以光伏发电单点接入公共电网配电箱或线路典型设计方案XGF380-T-1

26、和单点接入公共电网配电室或箱变低压母线典型设计方案XGF380-T-2为基础模块,进行组合设计。本方案主要适用于统购统销(接入公共电网)的光伏电站,系统接入点为公共电网配电箱或线路、配电室或箱变低压母线。接入配电箱或线路时,单个并网点参考装机容量不大于100kW,单个并网点装机容量8kW及以下时,可采用单相接入;接入配电室或箱变低压母线时,单个并网点参考装机容量20kW300kW。XGF380-T-Z1方案一次系统接线示意图见图5-12。3.2.4.13多点(组合)接入典型设计方案XGF380/10-T-Z1本方案以380V/10kV电压等级将分布式光伏接入公共电网,380V接入点为公共电网配

27、电箱或线路、配电室或箱变低压母线,10kV接入点为公共电网变电站10kV母线、T接接入公共电网10kV线路或公共电网10kV母线。方案设计以光伏发电单点接入公共电网配电箱或线路典型设计方案XGF380-T-1、单点接入公共电网配电室或箱变典型设计方案XGF380-T-2、单点接入公共电网变电站10kV母线典型设计方案XGF10-T-1、单点接入公共电网10kV母线典型设计方案XGF10-T-2和单点T接接入公共电网10kV线路典型设计方案XGF10-T-3为基础模块,进行组合设计。本方案主要适用于统购统销(接入公共电网)的光伏电站,380V公共连接点为:公共电网配电箱或线路、配电室或箱变低压母

28、线;10kV公共连接点为:公共电网变电站10kV母线、公共电网10kV线路T接点或公共电网10kV母线。XGF380/10-T-Z1方案一次系统接线示意图见图5-13。3.2.5主要设备选择原则(1)主接线1)380V:采用单元或单母线接线;2)10kV:采用线变组或单母线接线。(2)升压站主变升压用变压器容量宜采用315、400、500、630、800、1000、1250kVA或多台组合,电压等级为10/0.4kV。若变压器同时为负荷供电,可根据实际情况选择容量。(3)送出线路导线截面分布式光伏发电送出线路导线截面选择应遵循以下原则:1)分布式光伏发电送出线路导线截面选择需根据所需送出的容量

29、、并网电压等级选取,并考虑分布式电源发电效率等因素;2)分布式光伏发电送出线路导线截面一般按持续极限输送容量选择;3)380V电缆可选用120mm、150mm、185mm、240mm等截面,10KV架空线可选用70mm、120mm、185mm、240mm等截面,10KV电缆可选用70mm、185mm、240mm、300mm等截面。当接入公共电网时,应结合本地配电网规划与建设情况选择适合的导线。(4)开关设备1)380V:分布式光伏发电并网点应安装易操作、具有明显开断点、具备开断故障电流能力的开断设备。断路器可选用微型、塑壳式或万能断路器,根据短路电流水平选择设备开断能力,并需留有一定裕度,应具

30、备电源端与负荷端反接能力。2)10kV:分布式光伏发电并网点应安装易操作、可闭锁、具有明显开断点、带接地功能、可开断故障电流的开断设备。当分布式光伏并网公共连接点为负荷开关时,需改造为断路器。根据短路电流水平选择设备开断能力,并需留有一定裕度,一般宜采用20kA或25kA。(5)无功配置1)380V:通过380V电压等级并网的光伏发电系统应保证并网点处功率因数在超前0.98至滞后0.98范围内;2)10kV:分布式发电系统的无功功率和电压调节能力应满足相关标准的要求,选择合理的无功补偿措施;分布式发电系统无功补偿容量的计算,应充分考虑逆变器功率因数、汇集线路、变压器和送出线路的无功损失等因素;

31、通过10kV电压等级并网的分布式发电系统功率因数应实现超前0.95至滞后0.95范围内连续可调;分布式发电系统配置的无功补偿装置类型、容量及安装位置应结合分布式发电系统实际接入情况确定,应优先利用逆变器的无功调节能力,必要时也可安装动态无功补偿装置。第四章系统继电保护及安全自动装置4.1内容与深度要求4.1.1主要设计内容包括继电保护、防孤岛及安全自动装置配置方案等。4.1.2设计深度(1)系统继电保护根据分布式光伏发电接入系统方案,提出系统继电保护的配置原则及配置方案。(2)孤岛检测与安全自动装置根据分布式光伏发电接入系统方案,提出安全自动装置配置原则及配置方案。提出频率电压异常紧急控制装置

32、配置需求及方案。提出孤岛检测配置方案,提出防孤岛与备自投装置、自动重合闸等自动装置配合的要求。(3)其他提出继电保护及安全自动装置对电流互感器、电压互感器(或带电显示器)、对时系统和直流电源等的技术要求。4.2技术原则4.2.1一般性要求分布式光伏发电的继电保护及安全自动装置配置应满足可靠性、选择性、灵敏性和速动性的要求,其技术条件应符合现行国家标准GB/T14285-2006继电保护和安全自动装置技术规程、DL/T584-20073kV110kV电网继电保护装置运行整定规程和GB50054-2011低压配电设计规范的要求。4.2.2线路保护4.2.2.1380/220V电压等级接入分布式光伏

33、发电以380/220V电压等级接入公共电网时,并网点和公共连接点的断路器应具备短路瞬时、长延时保护功能和分励脱扣、失压跳闸及检有压闭锁合闸等功能。4.2.2.210kV电压等级接入(1)送出线路继电保护配置1)采用专用送出线路接入系统分布式光伏发电采用专用送出线路接入变电站或开关站10kV母线,一般情况下可在变电站或开关站侧单侧配置过流保护或距离保护;有特殊要求时,可配置纵联电流差动保护。2)采用T接线路接入系统分布式光伏发电采用T接线路接入系统时,一般情况下需在光伏发电站侧配置过流保护。(2)系统侧相关保护校验及完善要求1)分布式光伏发电接入配电网时,应对分布式光伏发电送出线路相邻线路现有保

34、护进行校验,当不满足要求时,应重新配置保护。2)分布式光伏发电接入配电网后,当配电网中单侧电源线路(10kV电压等级)变为双侧电源线路时,应按双侧电源线路进行校核,当不满足要求时,完善保护配置。4.2.3母线保护分布式光伏发电系统设有母线时,可不设专用母线保护,发生故障时可由母线有源连接元件的后备保护切除故障。有特殊要求时,如后备保护时限不能满足要求,也可设置独立的母线保护装置。需对变电站或开关站侧的母线保护进行校验,若不能满足要求时,则变电站或开关站侧需要配置专用母线保护。4.2.4孤岛检测与安全自动装置分布式光伏发电逆变器必须具备快速检测孤岛且检测到孤岛后立即断开与电网连接的能力,其防孤岛

35、方案应与继电保护配置、频率电压异常紧急控制装置配置和低电压穿越等相配合,时限上互相匹配。分布式光伏发电接入系统,需在并网点设置自动装置,实现频率电压异常紧急控制功能,跳开并网点断路器;若10kV线路保护具备失压跳闸及检有压闭锁合闸功能,可以实现按Un实现解列,也可不配置独立的安全自动装置。380V电压等级不配置防孤岛检测及安全自动装置,采用具备防孤岛能力的逆变器。有计划性孤岛要求的分布式光伏发电系统,应配置频率、电压控制装置,孤岛内出现电压、频率异常时,可对发电系统进行控制。4.2.5其他当以10kV线路接入公共电网环网柜、开闭所等时,环网柜或开闭所需要进行相应改造,具备二次电源和设备安装条件

36、。对于空间实在无法满足需求的,可选用壁挂式、分散式直流电源模块,实现分布光伏发电接入系统方案的要求。10kV接入系统的分布式光伏电站内需具备直流电源,供新配置的保护装置、测控装置、电能质量在线监测装置等设备使用。10kV接入系统的分布式光伏电站内需配置UPS交流电源,供关口电能表、电能量终端服务器、交换机等设备使用。光伏电站逆变器应具备过流保护与短路保护、孤岛检测,在异常时自动脱离系统功能。第五章系统调度自动化5.1内容与深度要求5.1.1主要设计内容包括调度管理关系确定、系统远动配置方案、远动信息采集、通道组织及二次安全防护、线路同期、电能质量在线监测等内容。5.1.2设计深度(1)根据配电

37、网调度管理规定,结合发电系统的容量和接入配电网电压等级确定发电系统调度关系。(2)根据调度关系,确定是否接入远端调度自动化系统并明确接入调度自动化系统的远动系统配置方案。(3)根据调度自动化系统的要求,提出信息采集内容、通信规约及通道配置要求。(4)根据调度关系组织远动系统至相应调度端的远动通道,明确通信规约、通信速率或带宽。(5)提出相关调度端自动化系统的接口技术要求。(6)根据本工程各应用系统与网络信息交换、信息传输和安全隔离要求,提出二次系统安全防护方案、设备配置需求。(7)根据相关调度端有功功率、无功功率控制的总体要求,分析发电系统在配电网中的地位和作用,确定远动系统是否参与有功功率控

38、制与无功功率控制,并明确参与控制的上下行信息及控制方案。(8)明确电能质量监测点和监测量。(9)暂不考虑光伏发电功率预测系统。5.2技术原则5.2.1调度管理分布式光伏发电项目调度管理按以下原则执行:10kV接入的分布式光伏发电项目,纳入地市或县公司调控中心调度运行管理,上传信息包括并网设备状态、并网点电压、电流、有功功率、无功功率和发电量,调控中心应实时监视运行情况;380V接入的分布式光伏发电项目,暂只需上传发电量信息。5.2.2远动系统380/220V电压等级接入的分布式光伏发电,按照相关暂行规定,只考虑采集关口计费电能表计量信息。10kV电压等级接入的分布式光伏发电本体远动系统功能宜由

39、本体监控系统集成,本体监控系统具备信息远传功能;本体不具备条件时,需独立配置远方终端,采集相关信息。10kV/380V多点、多电压等级接入时,380V部分信息由10kV电压等级接入的分布式光伏发电本体远动系统功能统一采集并远传。5.2.3远动信息内容5.2.3.1380V电压等级接入(1)分布式光伏发电的关口电量信息。(2)并网点的微型或塑壳式断路器位置接点信息具备上送能力。5.2.3.210kV电压等级接入具备与电力系统调度机构之间进行数据通信的能力,能够采集电源并网状态、电流、电压、有功功率、无功功率、发电量等电气运行工况,上传至电网调度机构。5.2.4功率控制要求自发自用的分布式光伏发电

40、不考虑系统侧对其功率控制。余量上网/统购统销的分布式光伏发电,当调度端对分布式光伏发电有功率控制要求时,需明确参与控制的上下行信息及控制方案。5.2.5同期装置分布式光伏发电经电力电子设备接入系统,不需要配置同期装置。5.2.6信息传输分布式光伏发电远动信息上传宜采用专网方式,可单路配置专网远动通道,优先采用电力调度数据网络。接入用户侧且无控制要求的分布式光伏发电,可采用无线公网通信方式,但应采取信息安全防护措施。通信方式和信息传输应符合相关标准的要求,一般可采取基于DL/T634.5101和DL/T634.5104的通信协议。5.2.7安全防护通过10kV电压等级接入的分布式光伏电站内二次安

41、全防护,应满足“安全分区、网络专用、横向隔离、纵向认证”的总体原则,必要时需配置相应的安全防护设备。5.2.8对时方式分布式光伏发电10kV电压等级接入时,测控装置及远动系统应能够实现对时功能,可以采用北斗或GPS对时方式,也可采用网络对时方式。5.2.9电能质量在线监测分布式光伏发电接入系统需在公共连接点装设电能质量在线监测装置,并将相关数据上送至上级运行管理部门。10kV电压等级接入时,需在并网点配置电能质量在线监测装置;必要时,在公共连接点也需配置电能质量在线监测装置。监测电能质量参数,包括电压、频率、谐波、功率因数等。380/220V电压等级接入时,电能表应具备电能质量在线监测功能,可

42、监测三相不平衡电流。第六章系统通信6.1内容及深度要求6.1.1主要设计内容包括明确调度管理关系、介绍通信现状和规划、分析通道需求、提出通信方案、确定通道组织方案、提出通信设备供电和布置方案等。6.1.2设计深度(1)根据配电网调度管理、发电系统的容量和接入配电网电压等级明确分布式光伏发电系统与调度关系。(2)叙述与分布式光伏发电相关的电力系统通信现状,包括传输型式、电路制式、电路容量、组网路由、设备配置、相关光缆情况等。(3)根据调度组织关系、运行管理模式和电力系统接线,提出线路保护、安全自动装置、调度自动化等相关信息系统对通道的要求,以及分布式光伏电站至调度等单位的信息通道要求。(4)根据

43、一次接入系统方案及通信系统现状,提出分布式光伏发电系统通信方案,包括电路组织、设备配置等。一般需提出多方案进行比较,并明确推荐方案。(5)根据分布式光伏发电的信息传输需求和通信方案,确定各业务信息通道组织方案。(6)提出通信设备供电和布置方案。6.2技术原则6.2.1总体要求(1)应适应电网调度运行管理规程的要求。(2)应参照终端通信接入网工程典型设计规范进行设计。6.2.2通信通道要求(1)根据分布式光伏发电的规模、电压等级、运营模式、接入方式,提出通道要求。(2)通信通道应具备故障监测、通道配置、安全管理、资源统计等维护管理功能。(3)分布式光伏发电接入系统可按单通道考虑。(4)分布式光伏

44、发电接入系统通信通道安全防护应符合电监安全200634号电力二次系统安全防护总体方案、GB/T222392008信息安全技术-信息系统安全等级保护基本要求和Q/GDW594-2011国家电网公司信息化“SG186”工程安全防护总体方案等相关规定。6.2.3通信方式接入系统应因地制宜的选择下列通信方式,满足电源接入需求。(1)光纤通信结合本地电网整体通信网络规划,采用EPON技术、工业以太网技术、SDH/MSTP技术等多种光纤通信方式。(2)电力线载波在10kV配电网中采用中压电力线载波技术。(3)无线方式可采用无线专网或GPRS、CDMA无线公网通信方式。当有控制要求时,不得采用无线公网通信方

45、式。无线公网的通信方式应满足Q/GDW625-2011配电自动化建设与改造标准化设计技术规定和Q/GDW380.2-2009电力用户用电信息采集系统管理规范第二部分通信信道建设管理规范的相关规定,采取可靠的安全隔离和认证措施,支持用户优先级管理。6.2.4通信设备供电(1)分布式光伏发电接入系统通信设备电源性能应满足YD/T1184-2002接入网电源技术要求的相关要求。(2)通信设备供电应与其它设备统一考虑。6.2.5通信设备布置通信设备宜与其它二次设备合并布置。第七章计量与结算7.1 设计内容与深度要求7.1.1设计内容包括计费关口点设置、电能表计配置、装置精度、传输信息及通道要求等。7.1.2设计深度要求(1)提出相关电能量计费系统的计量关口点的设置原则。(2)根据关口点的设置原则确定分布式发电系统的计费关口点。(3)提出关口点电能量计量装置的精度等级以及对电流互感器、电压互感器的技术要求。(4)提出电能量计量装置的通讯接口技术要求。(5)确定向相关调度端传送电能量计量信息的内容、通道及通信规约。7.2技术原则(1)电能表按照计量用途分为两类:关口计量电能表,用于用户与电网间的上
