储罐安装表格.doc

A9

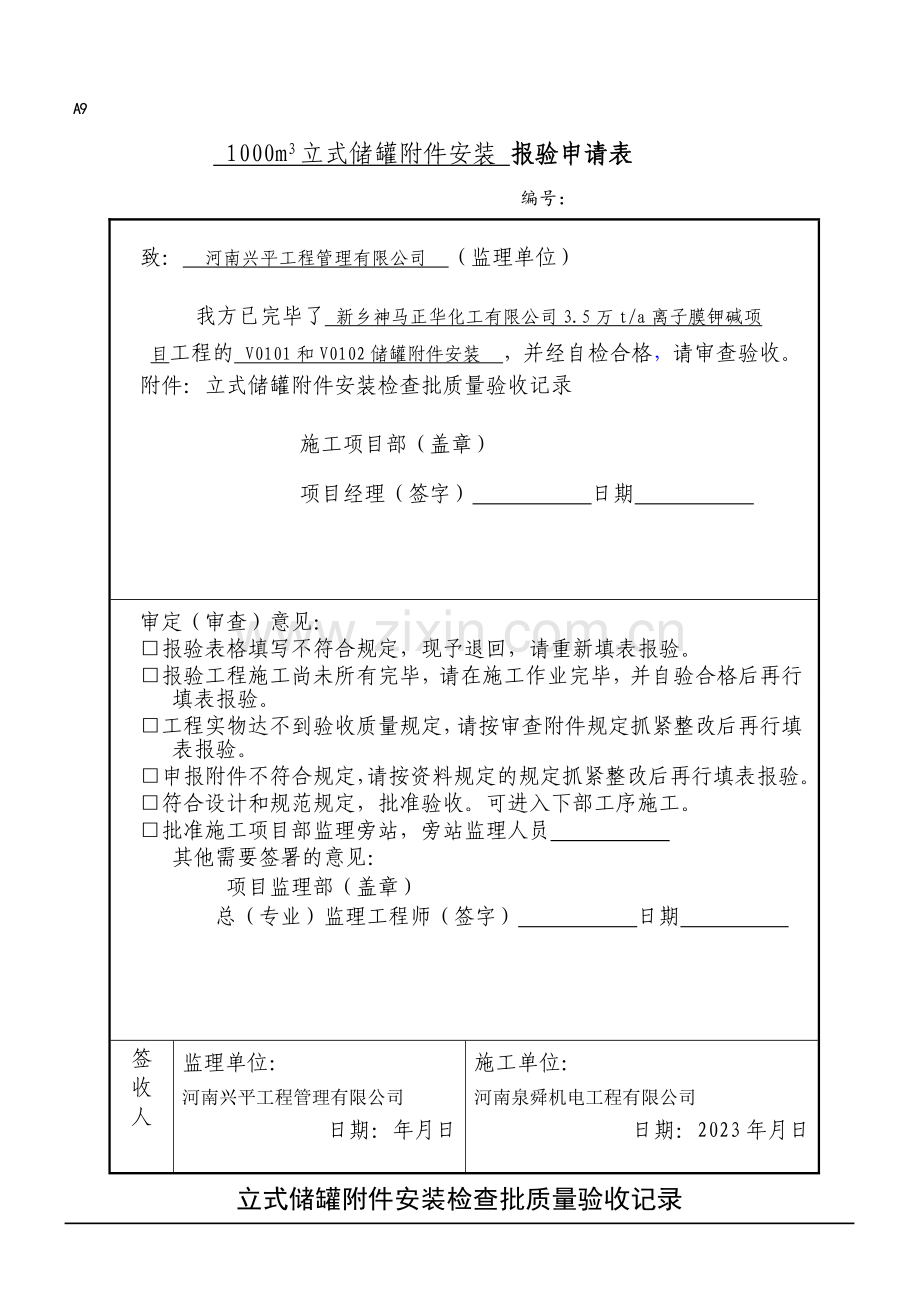

1000m3立式储罐附件安装 报验申请表
编号：
致： 河南兴平工程管理有限公司 （监理单位）
我方已完毕了 新乡神马正华化工有限公司3.5万t/a离子膜钾碱项目工程的 V0101和V0102储罐附件安装 ，并经自检合格，请审查验收。
附件：立式储罐附件安装检查批质量验收记录

施工项目部（盖章）
项目经理（签字） 日期
审定（审查）意见：
□报验表格填写不符合规定，现予退回，请重新填表报验。
□报验工程施工尚未所有完毕，请在施工作业完毕，并自验合格后再行填表报验。
□工程实物达不到验收质量规定，请按审查附件规定抓紧整改后再行填表报验。
□申报附件不符合规定，请按资料规定的规定抓紧整改后再行填表报验。
□符合设计和规范规定，批准验收。可进入下部工序施工。
□批准施工项目部监理旁站，旁站监理人员
其他需要签署的意见：
项目监理部（盖章）
总（专业）监理工程师（签字） 日期
签
收
人
监理单位：
河南兴平工程管理有限公司
日期：年月日
施工单位：
河南泉舜机电工程有限公司
日期：2023年月日

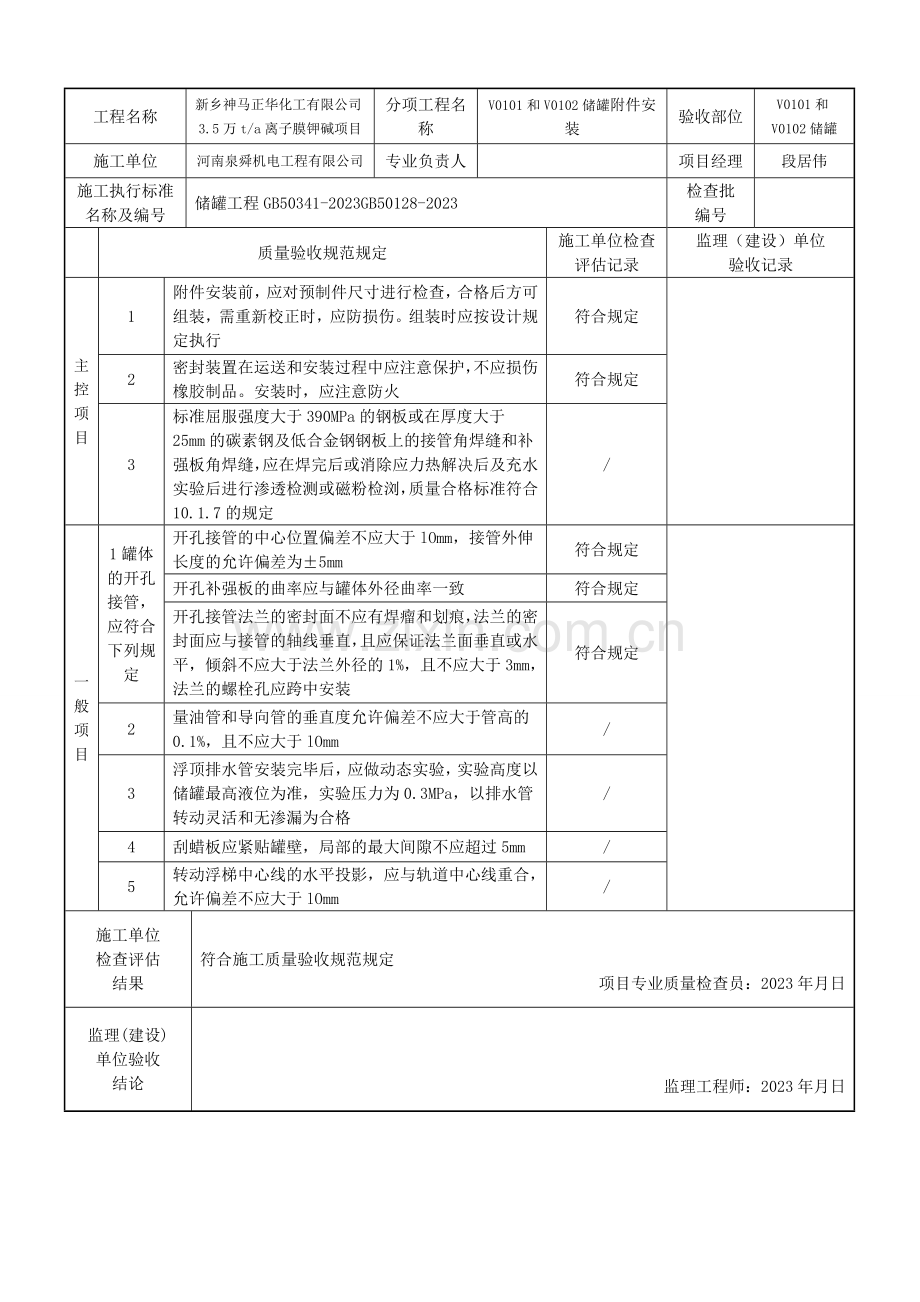

立式储罐附件安装检查批质量验收记录
工程名称
新乡神马正华化工有限公司3.5万t/a离子膜钾碱项目
分项工程名称
V0101和V0102储罐附件安装
验收部位
V0101和V0102储罐
施工单位
河南泉舜机电工程有限公司
专业负责人

项目经理
段居伟
施工执行标准
名称及编号
储罐工程GB50341-2023GB50128-2023
检查批
编号

质量验收规范规定
施工单位检查
评估记录
监理（建设）单位
验收记录
主
控
项
目
1
附件安装前，应对预制件尺寸进行检查，合格后方可组装，需重新校正时，应防损伤。组装时应按设计规定执行
符合规定

2
密封装置在运送和安装过程中应注意保护，不应损伤橡胶制品。安装时，应注意防火
符合规定
3
标准屈服强度大于390MPa的钢板或在厚度大于25mm的碳素钢及低合金钢钢板上的接管角焊缝和补强板角焊缝，应在焊完后或消除应力热解决后及充水实验后进行渗透检测或磁粉检浏，质量合格标准符合10.1.7的规定
/
一
般
项
目
1罐体的开孔接管，应符合下列规定
开孔接管的中心位置偏差不应大于lOmm，接管外伸长度的允许偏差为±5mm
符合规定

开孔补强板的曲率应与罐体外径曲率一致
符合规定
开孔接管法兰的密封面不应有焊瘤和划痕，法兰的密封面应与接管的轴线垂直，且应保证法兰面垂直或水平，倾斜不应大于法兰外径的1%，且不应大于3mm，法兰的螺栓孔应跨中安装
符合规定
2
量油管和导向管的垂直度允许偏差不应大于管高的0.1%，且不应大于lOmm
/
3
浮顶排水管安装完毕后，应做动态实验，实验高度以储罐最高液位为准，实验压力为0.3MPa，以排水管转动灵活和无渗漏为合格
/
4
刮蜡板应紧贴罐壁，局部的最大间隙不应超过5mm
/
5
转动浮梯中心线的水平投影，应与轨道中心线重合，允许偏差不应大于lOmm
/
施工单位
检查评估
结果

符合施工质量验收规范规定
项目专业质量检查员：2023年月日
监理(建设)
单位验收
结论

监理工程师：2023年月日
