测量施工流程图.doc

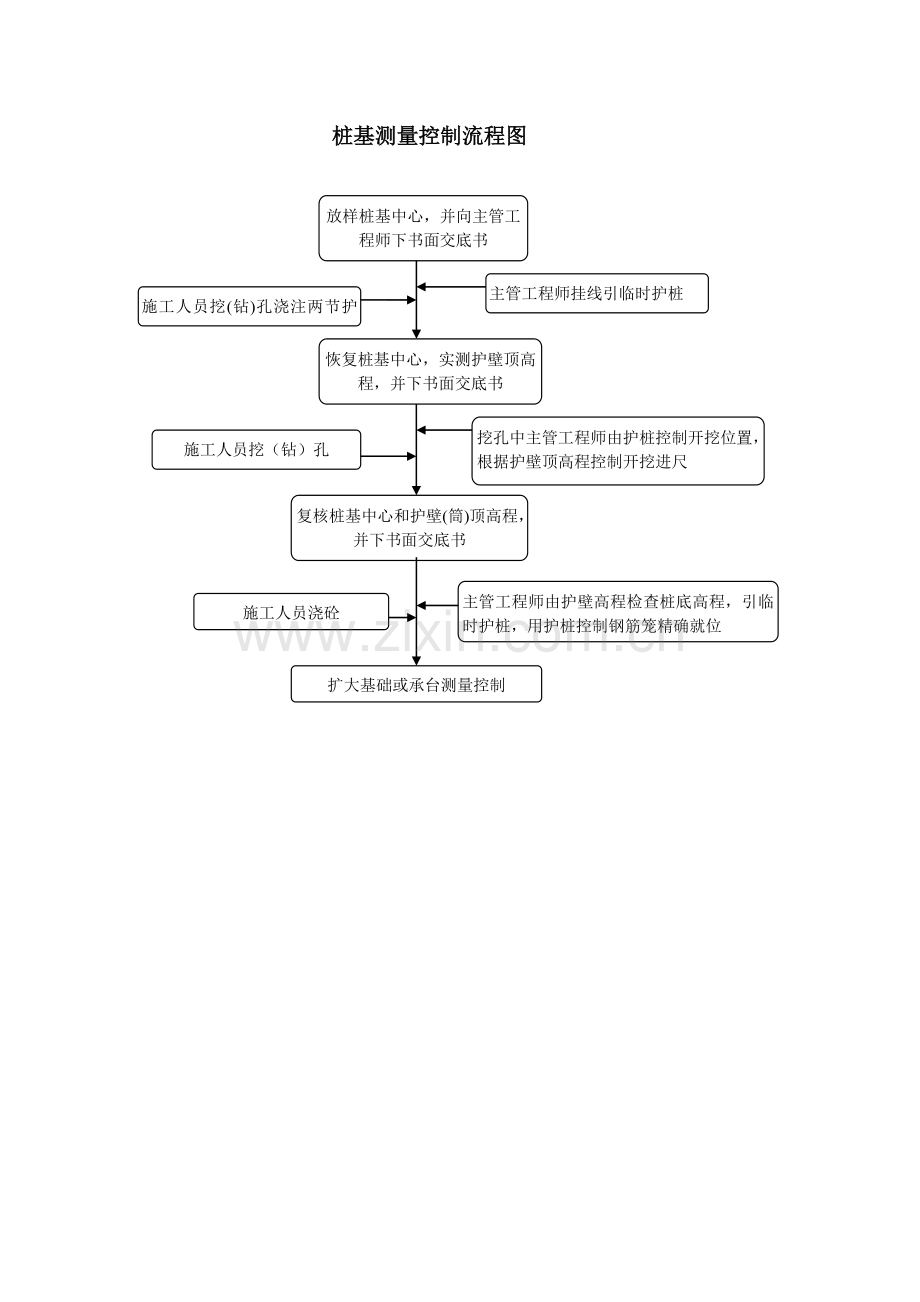

桩基测量控制流程图
恢复桩基中心，实测护壁顶高程，并下书面交底书
放样桩基中心，并向主管工程师下书面交底书
主管工程师挂线引临时护桩
施工人员挖(钻)孔浇注两节护壁
复核桩基中心和护壁(筒)顶高程，并下书面交底书
施工人员挖（钻）孔
挖孔中主管工程师由护桩控制开挖位置，根据护壁顶高程控制开挖进尺
主管工程师由护壁高程检查桩底高程，引临时护桩，用护桩控制钢筋笼精确就位

施工人员浇砼
扩大基础或承台测量控制

扩大基础或承台测量控制流程图
放样基础角点，并向主管工程师下交底书
主管工程师根据基础角点及开挖深度确定开挖线
施工人员开挖
放样基础角点，并下书面交底放样桩位位置、实测基底高程
根据测量班交底桩位控制基础模板边线和模板顶高程
施工人员立模
检查模板顶角点，并下书面交底实测角点点位偏差及模板顶高程偏差
主管工程师根据交底书点位偏差调整基础模板及基础砼浇注高程

施工人员基础或承台浇筑
系梁测量控制

系梁测量控制流程图
实测已经有桩基或墩柱中心及高程，并向主管工程师书面交底
主管工程师根据交底书控制系梁模板边线和模板顶高程
施工人员立浇注模板
主管工程师根据交底书调整系梁模板，根据模板高程控制砼浇注顶面高程
检查模板顶角点，并下书面交底实测角点点位偏差及模板顶高程偏差
施工人员浇注砼
墩柱测量控制

盖梁测量控制流程图放样墩柱中心点位及高程，并向主管工程师书面交底
根据交底桩位控制盖梁模板边线和模板顶高程
施工人员立模板
检查模板顶角点，并下书面交底角点点位偏差和模板顶高程偏差
主管工程师根据交底书调整盖梁模板，根据模板高程控制砼浇注顶面
施工人员浇注砼
耳墙背墙测量控制

耳墙背墙测量控制流程图
主管工程师根据交底书调整耳墙、背墙模板位置，根据模板顶高程控制砼浇注顶面
施工人员浇砼
放样胸墙线左、中、右三个点，检查盖梁顶高程，并下书面交底
施工人员立模
主管工程师根据交底桩位控制耳墙、背墙模板位置和模板顶高程
检查模板顶角点，并下书面交底实测角点点位偏差状况和实测模板顶高程
支座垫石测量控制

支座垫石测量控制流程图
放样盖梁纵、横轴线，检查盖梁顶高程，并下书面交底
主管工程师根据交底点位控制垫石模板精确点位
施工人员立模
检查垫石模板顶高程，并下书面交底书
主管工程师根据实测模板顶高程控制垫石砼浇注顶面高程
施工人员浇砼

测量控制整体流程图
放样桩基中心，并向主管工程师下书面交底书

恢复桩基中心，实测护壁顶高程，并下书面交底书

复核桩基中心和护壁(筒)顶高程，并下书面交底书

放样扩大基础或承台角点，并向主管工程师下交底书

放样基础角点，并下书面交底放样桩位位置、实测基底高程

检查模板顶角点，并下书面交底实测角点点位偏差及模板顶高程偏差

实测已经有桩基或墩柱中心及高程，并向主管工程师书面交底

检查系梁模板顶角点，并下书面交底实测角点点位偏差及模板顶高程偏差

放样墩柱中心点位及高程，并向主管工程师书面交底

检查盖梁模板顶角点，并下书面交底角点点位偏差和模板顶高程偏差

放样胸墙线左、中、右三个点，检查盖梁顶高程，并下书面交底

检查耳墙背墙模板顶角点，并下书面交底实测角点点位偏差状况和实测模板顶高程

放样盖梁纵、横轴线，检查盖梁顶高程，并下书面交底

检查垫石模板顶高程，并下书面交底书
