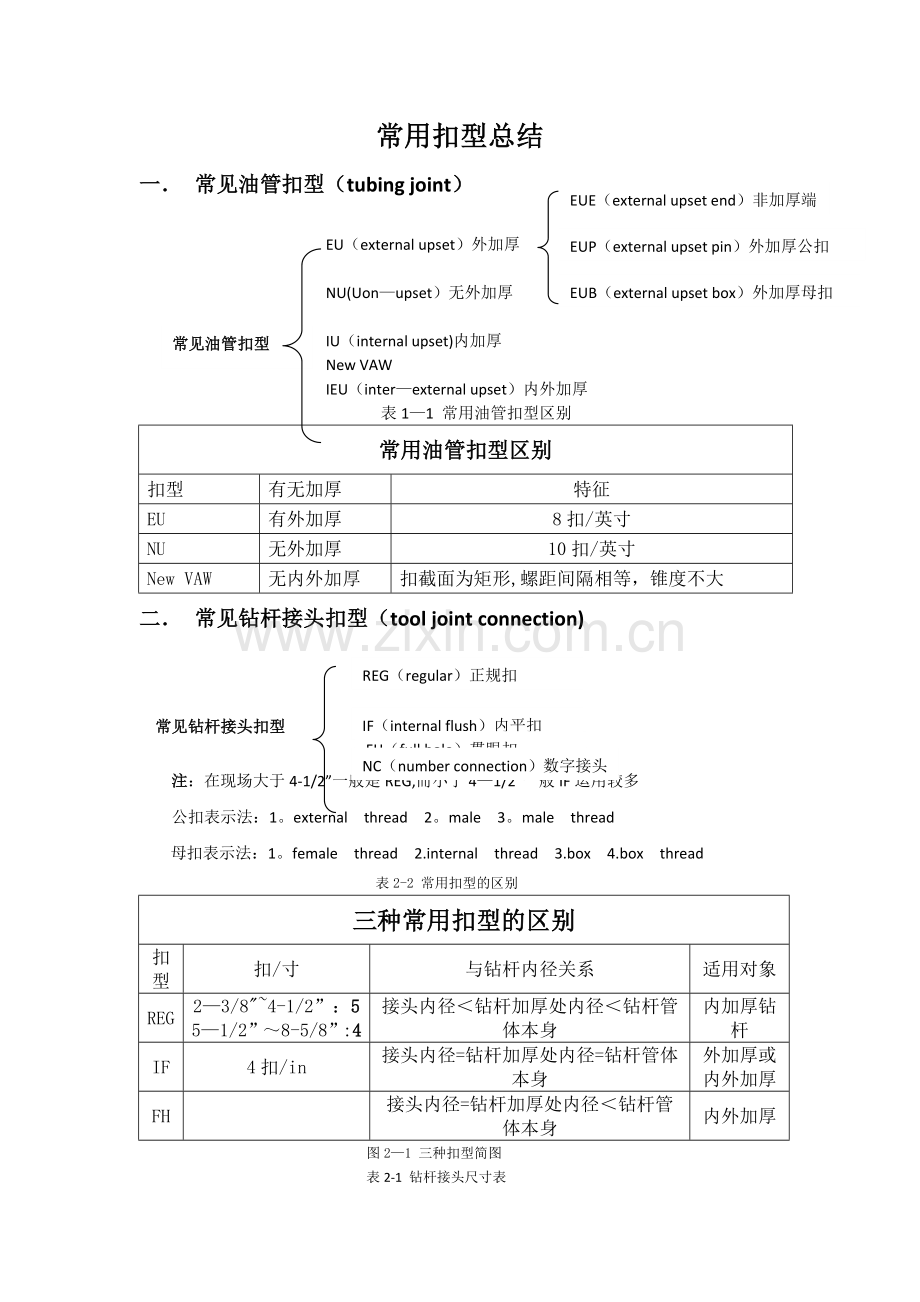

常用扣型总结
EUE（external upset end）非加厚端
一． 常见油管扣型（tubing joint）
EUP（external upset pin）外加厚公扣

EU（external upset）外加厚
EUB（external upset box）外加厚母扣

NU(Uon—upset）无外加厚
常见油管扣型

IU（internal upset)内加厚
New VAW
IEU（inter—external upset）内外加厚
表1—1 常用油管扣型区别
常用油管扣型区别
扣型
有无加厚
特征
EU
有外加厚
8扣/英寸
NU
无外加厚
10扣/英寸
New VAW
无内外加厚
扣截面为矩形,螺距间隔相等，锥度不大
二． 常见钻杆接头扣型（tool joint connection)
REG（regular）正规扣

IF（internal flush）内平扣

FH（full hole）贯眼扣
常见钻杆接头扣型
NC（number connection）数字接头

注：在现场大于4-1/2”一般是REG,而小于4—1/2”一般IF运用较多
公扣表示法：1。external thread 2。male 3。male thread
母扣表示法：1。female thread 2.internal thread 3.box 4.box thread
表2-2 常用扣型的区别
三种常用扣型的区别
扣型
扣/寸
与钻杆内径关系
适用对象
REG
2—3/8"~4-1/2”：5
5—1/2”～8-5/8”:4
接头内径＜钻杆加厚处内径＜钻杆管体本身
内加厚钻杆
IF
4扣/in
接头内径=钻杆加厚处内径=钻杆管体本身
外加厚或内外加厚
FH

接头内径=钻杆加厚处内径＜钻杆管体本身
内外加厚
图2—1 三种扣型简图

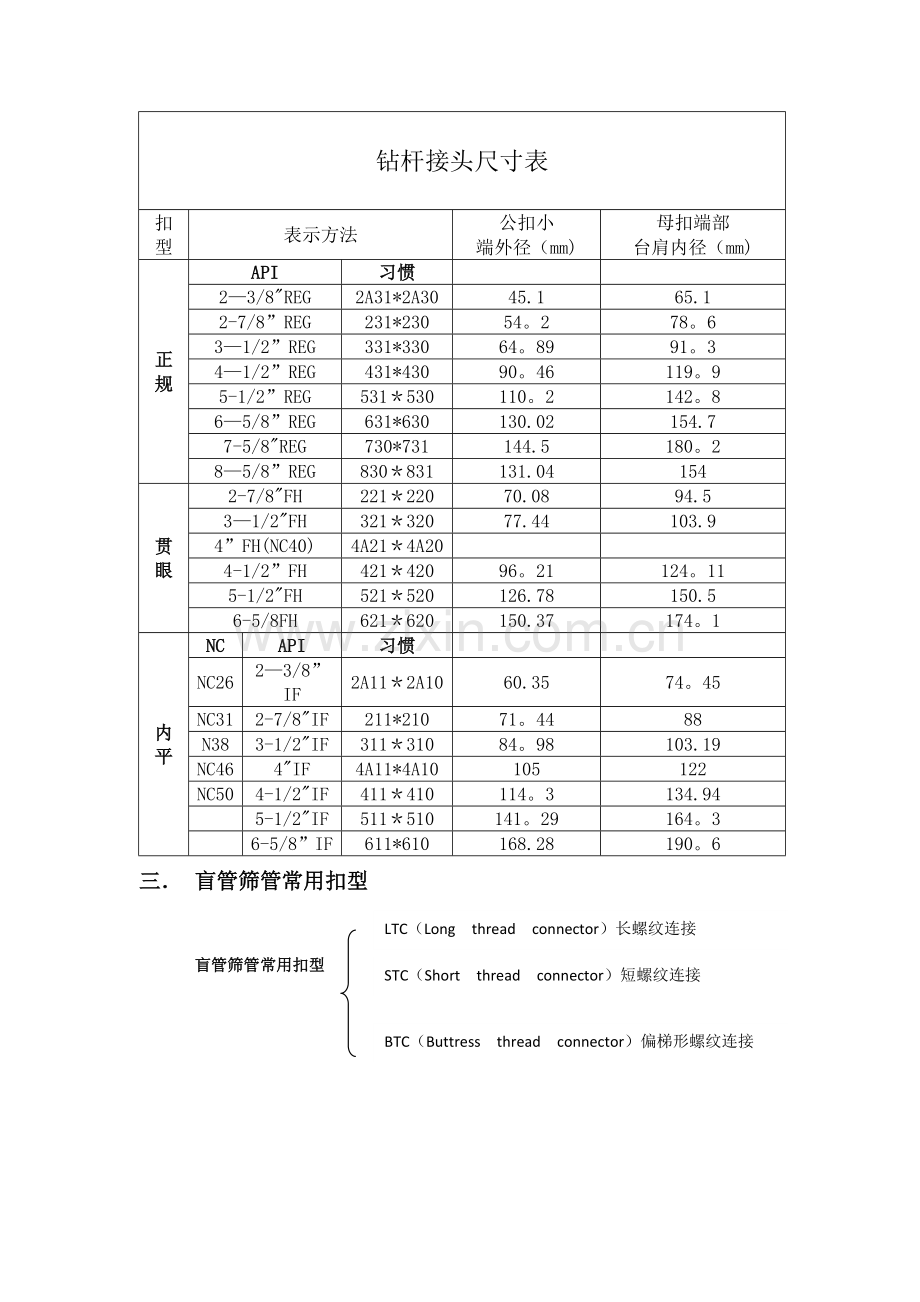

表2-1 钻杆接头尺寸表
钻杆接头尺寸表
扣型
表示方法
公扣小
母扣端部
端外径（mm)
台肩内径（mm)
正规
API
习惯

2—3/8"REG
2A31*2A30
45.1
65.1
2-7/8”REG
231*230
54。2
78。6
3—1/2”REG
331*330
64。89
91。3
4—1/2”REG
431*430
90。46
119。9
5-1/2”REG
531＊530
110。2
142。8
6—5/8”REG
631*630
130.02
154.7
7-5/8"REG
730*731
144.5
180。2
8—5/8”REG
830＊831
131.04
154
贯眼
2-7/8"FH
221＊220
70.08
94.5
3—1/2"FH
321＊320
77.44
103.9
4”FH(NC40)
4A21＊4A20

4-1/2”FH
421＊420
96。21
124。11
5-1/2"FH
521＊520
126.78
150.5
6-5/8FH
621＊620
150.37
174。1
内平
NC
API
习惯

NC26
2—3/8”IF
2A11＊2A10
60.35
74。45
NC31
2-7/8"IF
211*210
71。44
88
N38
3-1/2"IF
311＊310
84。98
103.19
NC46
4"IF
4A11*4A10
105
122
NC50
4-1/2"IF
411＊410
114。3
134.94

5-1/2"IF
511＊510
141。29
164。3

6-5/8”IF
611*610
168.28
190。6
三． 盲管筛管常用扣型
LTC（Long thread connector）长螺纹连接

STC（Short thread connector）短螺纹连接
BTC（Buttress thread connector）偏梯形螺纹连接
盲管筛管常用扣型
