齐压边墙施工技术在梨园面板堆石坝中的应用.pdf

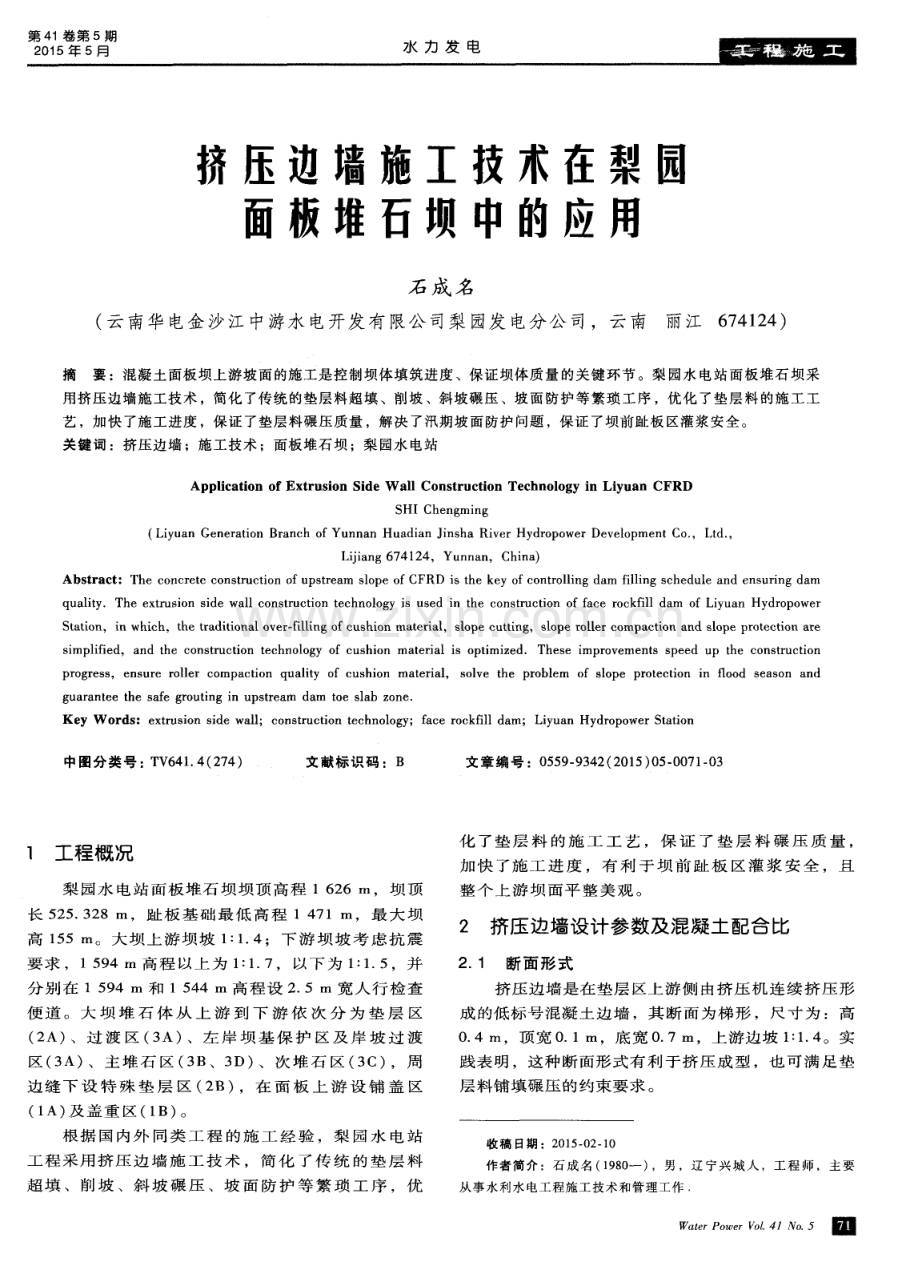

第 4 1卷第 5期 2 0 1 5年 5月 水 力 发 电 挤压边墙施工技术在梨园 面板堆石坝中的应用 石 成 名 ( 云 南华 电金沙江 中游水 电开发有 限公 司梨 园发 电分公 司，云南 丽江6 7 4 1 2 4 ) 摘 要 ：混凝土面板坝上游坡面 的施工是控 制坝体填筑进度 、保证坝体质量 的关 键环节 。梨 园水 电站 面板堆石坝 采 用挤压边墙施工技术 ，简化 了传统 的垫 层料 超填、削坡 、斜坡碾压 、坡面 防护 等繁琐工 序 ，优化 了垫 层料的施 工工 艺 ，加快 了施工进度 ，保证 了垫层料碾 压质 量 ，解决了汛期坡面防护问题 ，保证 了坝前趾板 区灌浆安全 。 关键词 ：挤压边墙 ；施工技术 ；面板堆石坝 ；梨 园水 电站 App l i c at i o n of Ext r u s i on Si de W a l l Co ns t r uc t i on Te c hno l o gy i n Li y uan CFRD SHI Che n g mi n g ( L i y u a n G e n e r a t i o n B r a n c h o f Yu n n a n Hu a d i a n J i n s h a Ri v e r Hy d r o p o we r D e v e l o p me n t C o ，L t d ， L ij i a n g 6 7 41 2 4，Yu n n a n ，C h i n a ) Abs t r ac t ：The c o nc r e t e c o ns t r u c t i o n o f u ps t r e a m s l o p e o f CFRD i s t he ke y o f c o n t r o l l i n g d a m fil l i n g s c h e du l e a n d e ns ur i n g d a m q ua l i t y Th e e x t r u s i o n s i de wa l l c o n s t r u c t i o n t e c h no l o g y i s us e d i n t he c o n s t r u c t i o n o f f a c e r o c k f i l l d a m o f L i y ua n Hy d r o p o we r S t a t i o n，i n whi c h，t h e t r a d i t i o na l o v e r f i l l i n g o f c u s h i o n ma t e r i a l ，s l o pe c ut t i ng ，s l o pe r o l l e r c o mpa c t i on a nd s l o pe pr o t e c t i o n a r e s i mp l i fie d，a n d t he c o ns t r uc t i o n t e c h no l o g y o f c u s h i o n ma t e r i a l i s o pt i mi z e d T he s e i mp r o v e me n t s s pe e d u p t h e c o n s t r uc t i o n p r o g r e s s ，e ns u r e r o l l e r c o mpa c t i o n qu a l i t y o f c us hi o n ma t e r i a l ， s o l v e t h e p r o b l e m o f s l o pe p r o t e c t i o n i n f l o o d s e a s o n a n d g u a r a n t e e t h e s a f e g r o u t i ng i n u ps t r e a m da m t o e s l a b z o ne Ke y W o r ds ：e x t r u s i o n s i d e wa l l ；c o n s t r u c t i o n t e c h no l o g y ；f a c e r o c kf i l l d a m； Li y u a n Hy d r o p o we r S t a t i o n 中图分类号 ： T V 6 4 1 4 ( 2 7 4 ) 文献标识 码 ：B 文章编号 ：0 5 5 9 9 3 4 2 ( 2 0 1 5 ) 0 5 - 0 0 7 1 0 3 1 工程概况 梨 园水 电站 面板 堆石 坝坝顶 高程 1 6 2 6 I n，坝 顶 长 5 2 5 3 2 8 i n，趾 板 基 础 最 低 高 程 1 4 7 1 in ，最 大 坝 高 1 5 5 in。大 坝上 游坝 坡 1 ： 1 4；下 游 坝坡 考 虑 抗震 要 求 ，1 5 9 4 In 高 程 以 上 为 1 ： 1 7， 以 下 为 1 ： 1 5，并 分别 在 1 5 9 4 in和 1 5 4 4 in 高程设 2 5 in 宽人行 检查 便 道 。大 坝 堆 石 体 从 上 游 到 下 游 依 次 分 为 垫 层 区 ( 2 A)、过 渡 区 ( 3 A)、左 岸 坝 基 保 护 区 及 岸 坡 过 渡 区 ( 3 A) 、 主 堆 石 区 ( 3 B、3 D) 、 次 堆 石 区 ( 3 C)，周 边 缝 下 设 特 殊 垫 层 区 ( 2 B)，在 面 板 上 游 设 铺 盖 区 ( 1 A) 及 盖 重 区 ( 1 B) 。 根 据 国 内 外 同 类 工 程 的 施 工 经 验 ，梨 园 水 电 站 工 程 采 用 挤 压 边 墙 施 工 技 术 ，简 化 了 传 统 的 垫 层 料 超 填 、削 坡 、斜 坡 碾 压 、坡 面 防 护 等 繁 琐 工 序 ，优 化 了垫 层 料 的施 工 工 艺 ，保 证 了垫 层 料 碾 压 质 量 ， 加 快 了施 工 进 度 ，有 利 于坝 前 趾 板 区灌 浆 安 全 ，且 整 个 上 游 坝 面 平 整 美 观 。 2 挤压边墙设计参 数及混凝土 配合比 2 1 断面形 式 挤 压 边 墙 是 在 垫 层 区 上 游 侧 由挤 压 机 连 续 挤 压 形 成 的低标 号混凝 土边墙 ，其 断面 为梯形 ，尺 寸为 ：高 0 4 m，顶宽 0 1 in，底宽 0 7 in，上游边坡 1 ： 1 4 。实 践表 明 ，这种断 面形式有 利于挤 压成 型 ，也可满 足 垫 层料铺 填碾压 的约束要求 。 收 稿 日期 ：2 0 1 5 - 0 2 1 0 作者简介 ：石成名 ( 1 9 8 O 一 ) ，男 ，辽宁 兴城人 ，工 程师 ，主要 从事水利水电工程施 工技术 和管理工作 W a te r P o V o 1 4 ， 5 誓 H 身弓斗 I奋 身弓0 ：民 I| 勺飙 亡： 价J_ IX I L 4 _ J 茴 t B 上仅 小仕 四 假脏 a L + J 15 3 用 渗 透 系 数 、 弹 性 模 量 、抗 压 强 度 分 别 检 测 了 1 3 1 、 1 0 7、1 0 1 、3 6 7组 ，结 果 表 明 干 密 度 平 均 值 为 1 9 5 g c m ，渗 透 系 数 在 1 0 一 1 0 之 间 ， 弹 性 模 量 小 于 1 0 GP a，平 均抗 压强度 4 1 MP a ，符合设 计 要求 。 表 1 梨园水电站挤压边墙试验成 果 一 干密度 渗透系数 弹性模 量 抗压强度 坝 日 g _ c m - 3 1 0- 4 e m s- I GPa MP a 最大值 2 0 2 9 6 6 1 1 4 6 5 最小值 1 9 0 1 0 2 6 6 2 1 平 均值 1 9 5 7 0 9 8 4 4 1 4 2 变形 监测 为 了 掌 握 挤 压 边 墙 在 施 工 过 程 中 和 成 型 后 大 坝 上 升 阶 段 的 变 形 情 况 ，在 坝 前 1 5 3 5 m 高 程 埋 设 5个 表 观 变 形 监 测 点 ， 坝 前 1 5 5 8 m 高 程 埋 设 视 准 线 ， 每 周 观 测 一 次 。 其 垂 直 位 移 量 最 大 为 1 2 5 0 0 mm， 上 下 游 方 向 最 大 位 移 为 2 1 7 9 0 mm，表 现 为 从 大 坝 中部 到 两 岸 逐 渐 减 小 ，符 合 施 工 期 土 石 坝 变 形 规 律 。 受 一 期 面 板 施 工 的 影 响 ，2 0 1 3年 1 1月 中 旬 取 消 该 部 位 的 观 测 。 5 面板混凝土施 工前对挤压边墙的处理 ( 1 ) 坡 面修 整 。为 确保 面板 混 凝 土 的设 计 厚 度 ， 面 板 混 凝 土 施 工 前 对 挤 压 边 墙 超 过 设 计 线 的 部 分 进 行人 工修 整 ，低 于 设 计 线 的部 分 采 用 砂 浆 修 补 ，其 平 整 度 偏 差 按 坡 面 设 计 线 +5 0 一8 0 mm 控 制 。 ( 2) 表 面 喷 涂 乳 化 沥 青 。为 减 少 挤 压 边 墙 与混 凝 土 面板 之 间 的 约束 ，减少 面板 的开裂 ，在 挤 压边 ( 上 接 第 8页 ) ( 5) 送 出 工 程 等 配 套 工 程 的 不 可 控 性 、 项 目建 设 区域 自然灾 害 频 发 等 因素 ，增 加 了投 资 管 理 的成 本 和 投 资 控 制 的 不 确 定 性 。 5 结语 投 资 管理 涉 及 面广 、综 合 性 强 ，贯 穿 于 项 目建 设 的全 过 程 ，是 水 电工 程 建 设 管 理 工 作 的重 要 组 成 部 分 和 核 心 内 容 ， 决 策 阶 段 、 设 计 阶 段 、招 标 阶 段 和实施 阶段 等不 同时期 、阶段 ，管 理 的任 务 、重 点 、 要 求 和 方 法 不 同 。 从 长 远 来 看 ， 水 电 建 设 工 程 项 目 的竞争 ，就 是 抗 风 险 能 力 和 电 价 的 竞 争 ，其 基 础 架 构 就是 投资 控 制 和 管 理 成 果 的 具 体 体 现 ；投 资 管 控 成败 直 接影 响 工 程 完 建 后 利 润 的 高低 、抗 风 险 能 力 的强弱 ，与 企业 未来 的 发展 息 息 相关 。强 化 投 资 管 控 ，根 本在 于健 全 和 完 善 管控 制 度 ；核 心 在 于 提 高 投资 管 控人 员 的素 质 。有 效 控 制投 资 ，实 现 投 资 目 墙坡 面修 整完 成后 ，喷涂 阳离子 改性乳化 沥青 ，梨 园 工 程 采 用 “ 二 油 二 砂 一 碾 ” 施 工 工 艺 ，喷 洒 “ 二 油 二 砂” 完成后 ，用 1 5 t 碾轮 无缝静碾 ，保证 砂颗粒 与 沥 青 紧 密 嵌 挤 、沥 青 砂 层 与 挤 压 边 墙 表 面 粘 结 牢 固 ， 沥 青 砂 喷 洒 碾 压 完 成 后 厚 度 最 终 控 制 在 36 mm。 6 结语 梨 园 水 电 站 面 板 堆 石 坝 采 用 挤 压 边 墙 施 工 技 术 ， 简化 了施 工工 序 ，保 证 了垫 层 料 的 碾 压质 量 ，加 快 了 施 工 进 度 ， 解 决 了 汛 期 坡 面 防 护 问 题 ， 保 证 了 坝 前 趾板 区灌 浆 安 全 。 随着 我 国水 电站 工 程 的 大 量 建 设 ，挤 压 边 墙 施 工 技 术 已 日趋 成 熟 ， 并 在 面 板 堆 石 坝 中广 泛 应 用 。 参考文献 ： 1 关 云航 ， 王章忠 ，向红卫 混凝土面板堆石坝挤压边墙施 工技术 J 红水河 ， 2 0 0 6 ( 1 ) ： 3 0 - 3 2 2 梁存绍 ， 胡泉光 ，周俊方 挤压边墙施工技术在水布垭工 程 中的 应用 J 水力发电，2 0 0 7， 3 3 ( 8 ) ： 6 1 6 3 3 许东林 ， 秦赫潘 口水 电站面板 堆石坝 挤压边 墙施 工技术 J 大坝与安全 ， 2 0 1 1 ( 3 ) ： 5 9 6 1 4 温永胜 ，罗松涛 ，郭俊波 小石峡水电站面板 堆石坝挤压边 墙低 温季节施工 J 水力发 电，2 0 1 2 ，3 8 ( 1 ) ： 6 3 6 4， 7 0 5 陈志勇 ，苏礼臣面板堆石 坝挤压边墙 施工技术 J 水利 建设 与管理 ， 2 0 1 0 ( 6) ：1 0 1 3 6 李 自翔 黄角树电站面板堆 石坝挤压边墙施工技术 C 中国水 利学 会地基 与基 础工程 专业委 员会第 l 2次全 国学术 会议论 文 集中国水利学会地基 与基础 工程专业委员会 ， 2 0 1 3 ( 责任 编辑焦雪梅 ) 标 ， 目的在 于为 企 业 的生 存 和 发 展 制 造 竞 争 力 ，提 升 企 业 在 激 烈 市 场 竞 争 条 件 下 的 抗 风 险 能 力 。 参考 文献 ： 1 中华人 民共和 国国家 发展和改 革委员 会水 电工 程设计 概算 编 制规定 M 北京 ：中国 电力出版社 ， 2 0 0 8 2 中国水 电顾问集团 昆明勘测设计 研究 院金沙 江梨 园水电站可 行性研究 报告 R 昆 明 ：中国 电建 集 团 昆 明勘 测 设 计 研究 院， 2 0 1 2 ( 责任 编辑 陈 萍) P 。 V o 1 4 ， 5 困
