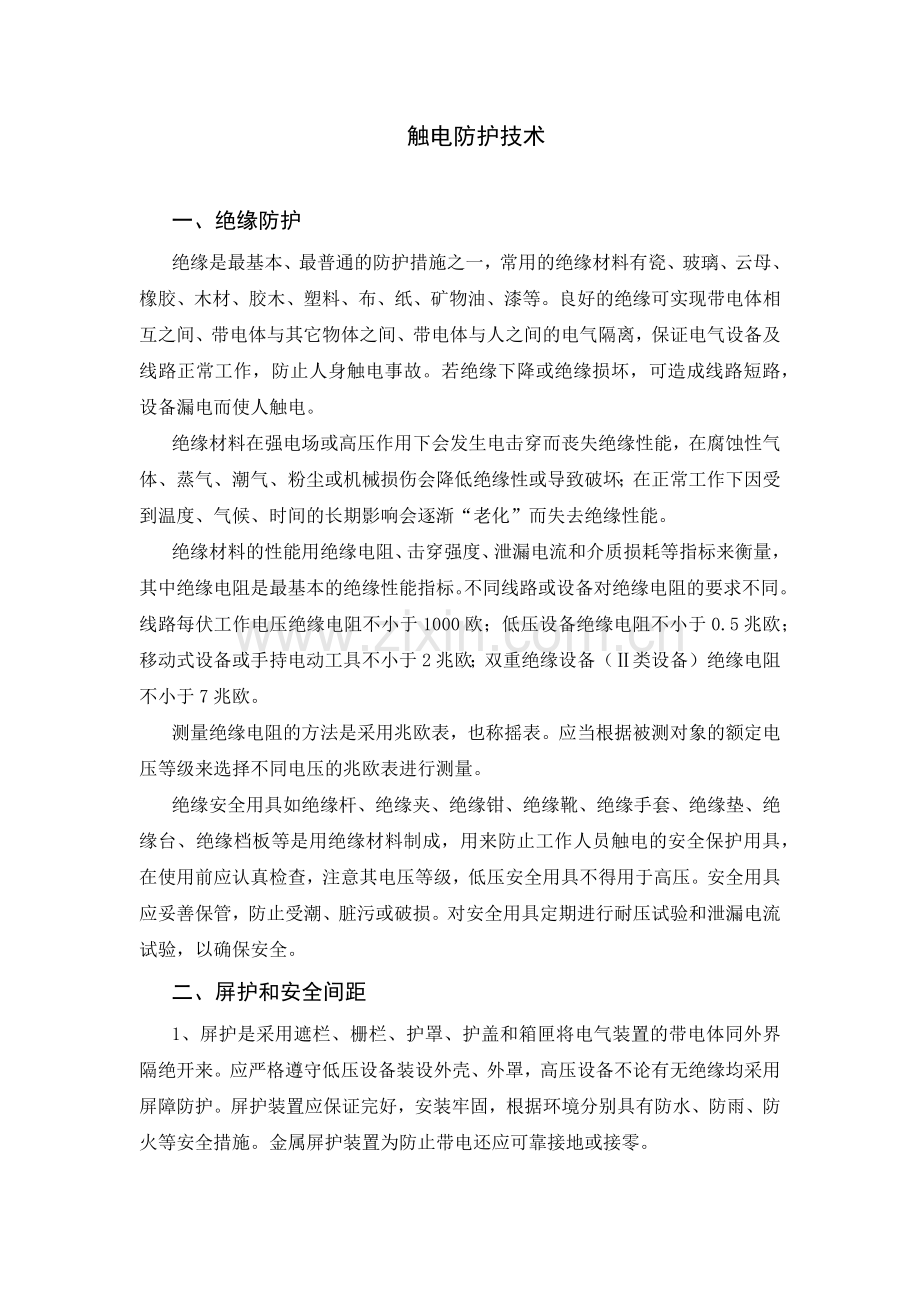

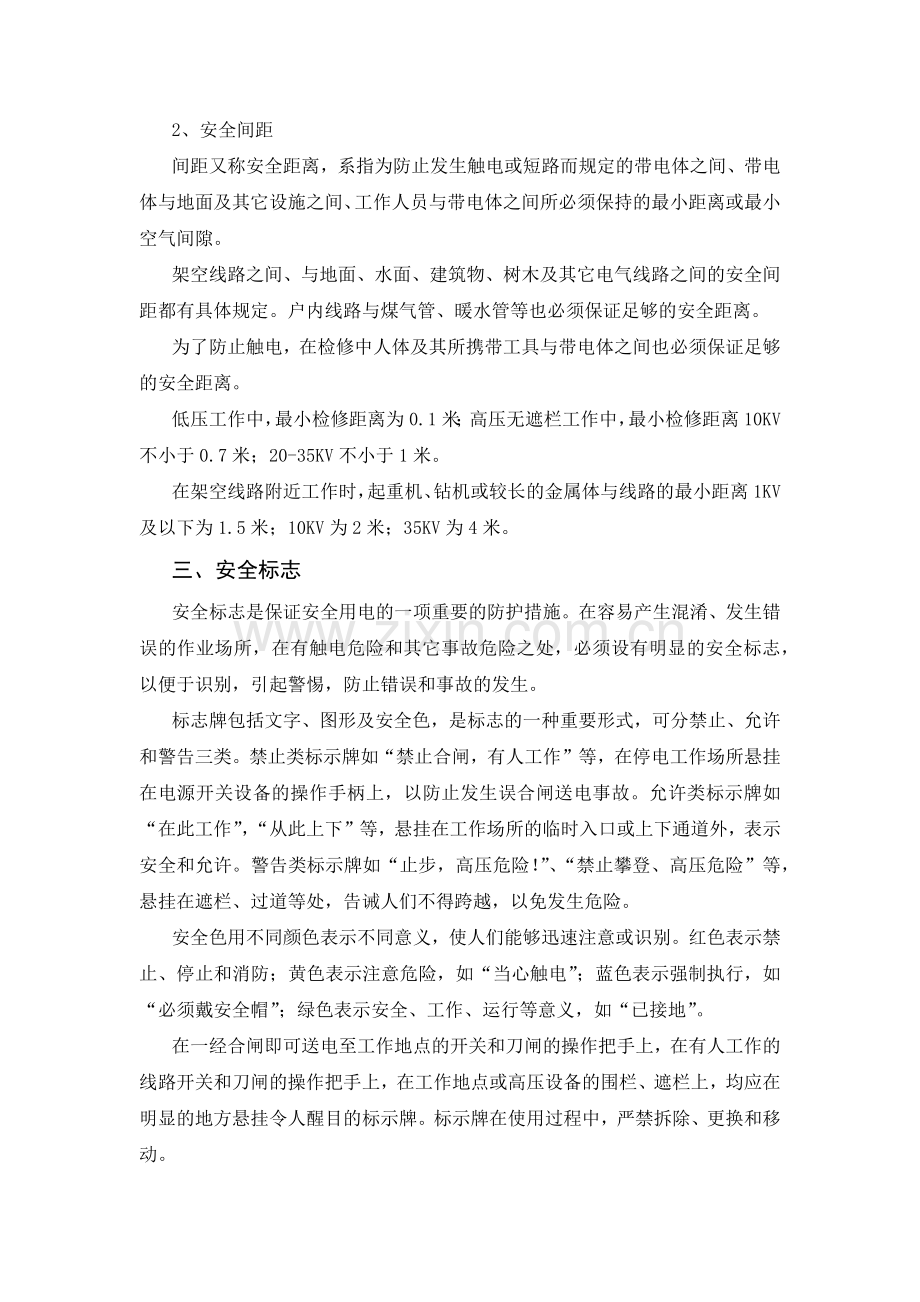

触电防护技术一、绝缘防护绝缘是最基本、最普通的防护措施之一，常用的绝缘材料有瓷、玻璃、云母、橡胶、木材、胶木、塑料、布、纸、矿物油、漆等。良好的绝缘可实现带电体相互之间、带电体与其它物体之间、带电体与人之间的电气隔离，保证电气设备及线路正常工作，防止人身触电事故。若绝缘下降或绝缘损坏，可造成线路短路，设备漏电而使人触电。绝缘材料在强电场或高压作用下会发生电击穿而丧失绝缘性能，在腐蚀性气体、蒸气、潮气、粉尘或机械损伤会降低绝缘性或导致破坏；在正常工作下因受到温度、气候、时间的长期影响会逐渐“老化”而失去绝缘性能。绝缘材料的性能用绝缘电阻、击穿强度、泄漏电流和介质损耗等指标来衡量，其中绝缘电阻是最基本的绝缘性能指标。不同线路或设备对绝缘电阻的要求不同。线路每伏工作电压绝缘电阻不小于1000欧；低压设备绝缘电阻不小于0.5兆欧；移动式设备或手持电动工具不小于2兆欧；双重绝缘设备（类设备）绝缘电阻不小于7兆欧。测量绝缘电阻的方法是采用兆欧表，也称摇表。应当根据被测对象的额定电压等级来选择不同电压的兆欧表进行测量。绝缘安全用具如绝缘杆、绝缘夹、绝缘钳、绝缘靴、绝缘手套、绝缘垫、绝缘台、绝缘档板等是用绝缘材料制成，用来防止工作人员触电的安全保护用具，在使用前应认真检查，注意其电压等级，低压安全用具不得用于高压。安全用具应妥善保管，防止受潮、脏污或破损。对安全用具定期进行耐压试验和泄漏电流试验，以确保安全。二、屏护和安全间距1、屏护是采用遮栏、栅栏、护罩、护盖和箱匣将电气装置的带电体同外界隔绝开来。应严格遵守低压设备装设外壳、外罩，高压设备不论有无绝缘均采用屏障防护。屏护装置应保证完好，安装牢固，根据环境分别具有防水、防雨、防火等安全措施。金属屏护装置为防止带电还应可靠接地或接零。2、安全间距间距又称安全距离，系指为防止发生触电或短路而规定的带电体之间、带电体与地面及其它设施之间、工作人员与带电体之间所必须保持的最小距离或最小空气间隙。架空线路之间、与地面、水面、建筑物、树木及其它电气线路之间的安全间距都有具体规定。户内线路与煤气管、暖水管等也必须保证足够的安全距离。为了防止触电，在检修中人体及其所携带工具与带电体之间也必须保证足够的安全距离。低压工作中，最小检修距离为0.1米；高压无遮栏工作中，最小检修距离10KV不小于0.7米；20-35KV不小于1米。在架空线路附近工作时，起重机、钻机或较长的金属体与线路的最小距离1KV及以下为1.5米；10KV为2米；35KV为4米。三、安全标志安全标志是保证安全用电的一项重要的防护措施。在容易产生混淆、发生错误的作业场所，在有触电危险和其它事故危险之处，必须设有明显的安全标志，以便于识别，引起警惕，防止错误和事故的发生。标志牌包括文字、图形及安全色，是标志的一种重要形式，可分禁止、允许和警告三类。禁止类标示牌如“禁止合闸，有人工作”等，在停电工作场所悬挂在电源开关设备的操作手柄上，以防止发生误合闸送电事故。允许类标示牌如“在此工作”，“从此上下”等，悬挂在工作场所的临时入口或上下通道外，表示安全和允许。警告类标示牌如“止步，高压危险！”、“禁止攀登、高压危险”等，悬挂在遮栏、过道等处，告诫人们不得跨越，以免发生危险。安全色用不同颜色表示不同意义，使人们能够迅速注意或识别。红色表示禁止、停止和消防；黄色表示注意危险，如“当心触电”；蓝色表示强制执行，如“必须戴安全帽”；绿色表示安全、工作、运行等意义，如“已接地”。在一经合闸即可送电至工作地点的开关和刀闸的操作把手上，在有人工作的线路开关和刀闸的操作把手上，在工作地点或高压设备的围栏、遮栏上，均应在明显的地方悬挂令人醒目的标示牌。标示牌在使用过程中，严禁拆除、更换和移动。四、安全电压对于工作人员需要经常接触的电气设备，潮湿环境和特别潮湿环境或触电危险性较大的场所，当绝缘等保护措施不足以保证人身安全，又无特殊安全装置和其它安全措施时，为确保工作人员的安全，必须采用安全电压。我国规定工频电压有效值的额定值有42V、36V、24V、12V和6V。特别危险环境中使用的手持电动工具应采用42V安全电压，有电击危险环境中使用的手持照明灯和局部照明灯应采用36V或24V安全电压，金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V安全电压。水下作业等场所应采用6V安全电压。安全电压必须由双绕组变压器获得。用自耦变压器、降压电阻等手段获得的低电压不可认为是安全电压。在使用安全电压时，应注意安全电压与其它等级电压的区别，特别是几种电压集中于同一处时，应注意避免混淆和接错。五、短路保护当线路或设备发生短路时，因短路电流比正常电流大许多倍，会使线路或设备烧坏，引发电气火灾，同时也会使设备带上危险电压而导致触电事故。为此线路必须具有短路保护装置，一旦发生短路，能迅速切断电源。而熔断器便是应用最广的短路保护装置，熔体串在被保护线路中，当发生短路时，因短路电流的热效应将熔体烧断切断电源。为使保护安全可靠，应该正确选择熔体的额定电流，若选择不当，熔断器就会发生误熔断、不熔断或熔断时间过长，起不到保护作用，对于电炉、照明等负载的保护，熔体额定电流应稍大于线路负载的额定电流，此时熔断器兼做过载保护；对于单台电动机负载的短路保护，因考虑到起动时电流较大，为避免熔断器误熔断，熔体的额定电流应选择电动机额定电流的1.52.5倍；对多台电动机同时保护，熔体的额定电流应等于其中最大一台容量电机额定电流的1.52.5倍再加上其余电动机额定电流的总和。熔断器熔断后，必须查明原因并排除故障后方可更换，更换时不得随意变动规格型号，不得使用未注明额定电流的熔体，不得用两股以上熔丝绞合使用，因为这样可能在正常时烧断其中一股，在发生短路时也可能只烧断其中一股，其它几股则会陆续烧断，起不到应有的保护作用。严禁用铜丝或铁丝代替。除容量较小的照明线路外，更换熔体时一般应在停电后进行，六、接地保护当电气设备或线路绝缘损坏时，使电气设备或装置的金属外壳带电而危及人身的安全。为避免触电事故的发生，将电气设备不带电的金属外壳与大地做电气连接，这种保护称接地保护，如图1-7 a，接地保护是安全防护技术的主要措施之一。在中性点不接地的电网中，若设备某相绝缘损坏，当人体接触设备金属外壳时，漏电流从电源经人体、大地、线路对地绝缘阻抗回到电源。当线路对地绝缘良好时，因阻抗值较大，使外壳对地电压及漏电流都较小，一般不会发生危险；而线路对地绝缘下降时，则漏电设备外壳对地电压升高，有可能致人触电。如果设备进行可靠的接地，且接地电阻较小，就可以将漏电设备的对地电压限制在安全范围内。因接地电阻与人体电阻是并联的，且人体电阻远大于接地电阻，因接地电阻的分流作用，使漏电流绝大部分接地装置流入大地，流过人体的漏电流大为降低，从而保证了人身的安全。在低压供电系统中，一般规定接地电阻不大于4欧姆，可满足保护要求，当容量在100千伏安以下的小容量电路中时，接地电阻规定不大于10欧姆。车间电气设备应在每年的干燥季节测量一次接地电阻。保护接地适用于不接地电网，凡由于绝缘损坏或其它原因有可能带上危险电压的正常不带电金属部分都应接地，具体要求接地部位如下：1、电机、变压器、断路器、按钮以及手提电钻等携带式和移动式电气设备的金属外壳或底座。2、电气设备的传动装置。3、互感器的二次绕组。4、配电屏或控制屏的金属框架。5、室内外配电装置的金属构架、钢筋混凝土构架及屏护金属遮栏。6、电力电缆的金属外皮，接头处的金属外壳及穿线钢管等。7、电力线路的金属杆塔。8、控制开关、电容器等的金属外壳。在中性点接地系统中不宜采用保护接地。七、保护接零在大部分供电系统都是采用中性点直接接地系统即接地电网，接地电网中若电气设备某相碰壳则使外壳对地电压达到相电压，当人体触及设备外壳时比不接地电网的触电危险性更大。若采用保护接地，设备漏电时，因电流流过设备接地电阻、系统的工作接地电阻形成回路。此时设备外壳电压比不接地有所降低，但不能降低在安全范围内，仍有触电危险。因此采用保护接地不足以保证安全，故接地电网中的设备应采用保护接零。保护接零是将设备不带电的金属外壳或金属构架与供电系统中的零线连接，如图1-7 b当某一相线触及外壳时相线通过外壳，接零线与零线形成单相短路，短路电流促使线路上的短路保护装置迅速动作，消除触电危险。保护接零适用于中性点接地的三相四线制供电系统。保护接零应用范围与保护接地的范围基本相同。采用保护接零时，为了安全可靠必须保证以下条件：1、系统的工作接地可靠，接地电阻不大于4欧。工作零线，保护零线应重复接地，重复接地的接地电阻不大于10欧，接地次数不少于3处。2、零线不得装设熔断器或开关，必须有足够的机械强度，零线截面不小于相线截面的一半。否则零线断裂时，将引起三相电压不平衡，阻抗较大相的电压过高而烧坏用电设备，同时接零的设备外壳带上危险电压使人触电。3、保护接零必须具有可靠的短路保护装置相配合，以便漏电时，能在很短时间内切断故障电路。要求单相短路电流不得小于熔断器熔体额定电流的4倍，或不小于线路中自动开关瞬时或短延时动作电流的1.5倍，4、在同一系统中，不得将一部分设备接零，而另一部分设备接地。因为此时若接地设备发生漏电，不但接地设备产生危险的对地电压，接地电流较小可能不会使保护装置动作，故障将长时间存在，而且由于零线电压的升高将使所有接零设备都带上危险电压，因而加大工作人员触电的危险性。5、单相负荷线路中，保护零线不得借用工作零线，所有设备的保护零线不得串联，而应直接接于系统的零线，不得接错，否则将增加触电危险。为了提高用电安全程度，低压供电系统应推广三相五线制即三根相线，一根工作零线，一根保护零线。工作零线只能通过单相负载的工作电流和三相不平衡电流，保护零线只作为保护接零使用，并通过短路电流。零线和接零线的联接必须牢固可靠，保证接触良好。接零线应接于设备的专用接地螺丝上，必要时可加弹簧垫圈或焊接。接零线最好不使用铝线。为避免意外的损坏，接零线应装设在不易碰触损伤或脱落的地方，对接零线应该经常检查，发现破损、断裂、松动、脱落等隐患应及时排除。八、漏电保护漏电保护器是一种防止人身触电事故的电气安全防护装置，当发生漏电或触电时，它能够自动切断电源，实践证明，推广使用漏电保护器以后，触电事故大幅度降低，在提高安全用电水平方面，漏电保护器起到十分重要的作用。漏电保护大多采用电流型漏电保护器，它是由零序电流互感器、脱扣机构及主开关等部件组成。正常时，零序电流互感器的环形铁芯所包围的电流的相量和为零，在铁芯中产生的磁通的相量和也为零，因此互感器二次线圈没有感应电势产生，漏电保护器保持正常供电状态。当有人触电或发生其它故障而有漏电电流入地时，将破坏上述平衡状态，铁芯中将产生磁通，互感器二次将产生感应电势和感应电流。当触电或故障达危险程度时，感应电流将足够大，通过脱扣器使主开关动作，切断电源，避免触电事故的发生。根据我国有关规定，在各类动力配电箱（柜），有触电危险的低压用电设备、临时用电设备、手持电动工具、危险场所的电气线路中等，必须安装漏电保护器。漏电保护器必须正确选用，按规定正确接线，否则会发生拒动或误动作。选用漏电保护器，应满足保护范围内线路用电设备相（线）数要求。保护单相线路和设备时，应选用单极二线或二级产品，保护三相线路和设备时，可选用三极产品，保护既有三相又有单相的线路和设备时，可选用三极四线或四极产品。漏电保护器的动作电流应根据用电环境及用电设备正确选择。居民住宅、办公场所、电动工具移动式电气设备、临时配电线路及无双重绝缘的手持电动工具装设的漏电开关或漏电插座，其动作电流为30毫安，动作时间小于0.1秒。单台容量较大的电气设备，可选用漏电动作电流为30毫安及以上、100毫安及以下快速动作的漏电保护器。有多台设备的总保护应选用额定漏电动作电流为100毫安及以上快速动作的漏电保护器。在医院、潮湿场所、周围有大面积金属物体等特殊场所应选用额定漏电动作电流为10毫安、快速动作的漏电保护器。安装漏电保护器后，不能撤掉或降低对线路设备的接地或接零保护要求及措施。安装时应注意区分线路的工作零线和保护零线。工作零线应接入漏电保护器并应穿过漏电保护器的零序电流互感器。经过漏电保护器的零线不得作为保护零线，不得重复接地或接设备的外壳。线路的保护零线不得接入漏电保护器。 对运行中的漏电保护器应定期进行检查，每月至少一次。 九、其它安全用电常识 1、用电线路及电气设备的安装与维修必须由经培训合格的专业电工进行，其它非电工人员不得擅自进行电气作业。 2、经常接触和使用的配电箱、闸刀开关、插座、插销以及导线等，必须保持完好、安全，不得有漏电、破损或将带电部分裸露。 3、电气线路及设备应建立定期巡视检修制度，若不符合安全要求，应及时处理，不得带故障运行。4、电业人员进行电气作业时，必须严格遵守安全操作规程，不得违章冒险。 5、在没有对线路验电之前，应一律视导体为带电体。 6、移动式电具应通过开关或插座接取电源，禁止直接在线路上接取，或将导电线芯直接插入插座上使用。 7、禁止带电移动电气设备。 8、不能用湿手操作开关或插座。 9、搬动较长金属物体时，不要碰到电线，尤其是裸导线。 10、不要在高压线下钓鱼，放风筝。 11、遇到高压线断裂落地时，不要进入20米以内范围，若已进入，则要单脚或双脚并拢跳出危险区，以防跨步电压触电。 12、在带电设备周围严禁使用钢卷尺进行测量工作。 13、拆开或断裂的裸露带电接头，必须及时用绝缘物包好并放置在人身不易碰到的地方。练 习 题 1触电对人体伤害的严重程度与哪些因素有关？有何关系？2人体常见的触电的方式有哪几种？3简述触电事故的一般规律。4触电者脱离电源后，如何进行正确的救护？5简述口对口人工呼吸法和胸外按压法的操作要领。6在哪些情况下绝缘材料的绝缘性能会下降或丧失？7检修工作中，人体与带电体的安全距离是如何规定的？8我国国家标准规定的安全电压的额定值有哪几个等级？9熔断器的作用是什么？如何正确选择熔体的额定电流？10什么是保护接地？保护接地的保护原理及适用范围是什么？11什么是保护接零？保护接零的保护原理是什么？接零保护应注意哪些安全要求？ 12安装漏电保护器时应注意什么？ 13如何防止跨步电压触电？
