幕墙施工现场管理制度及检验批、分部分项.doc

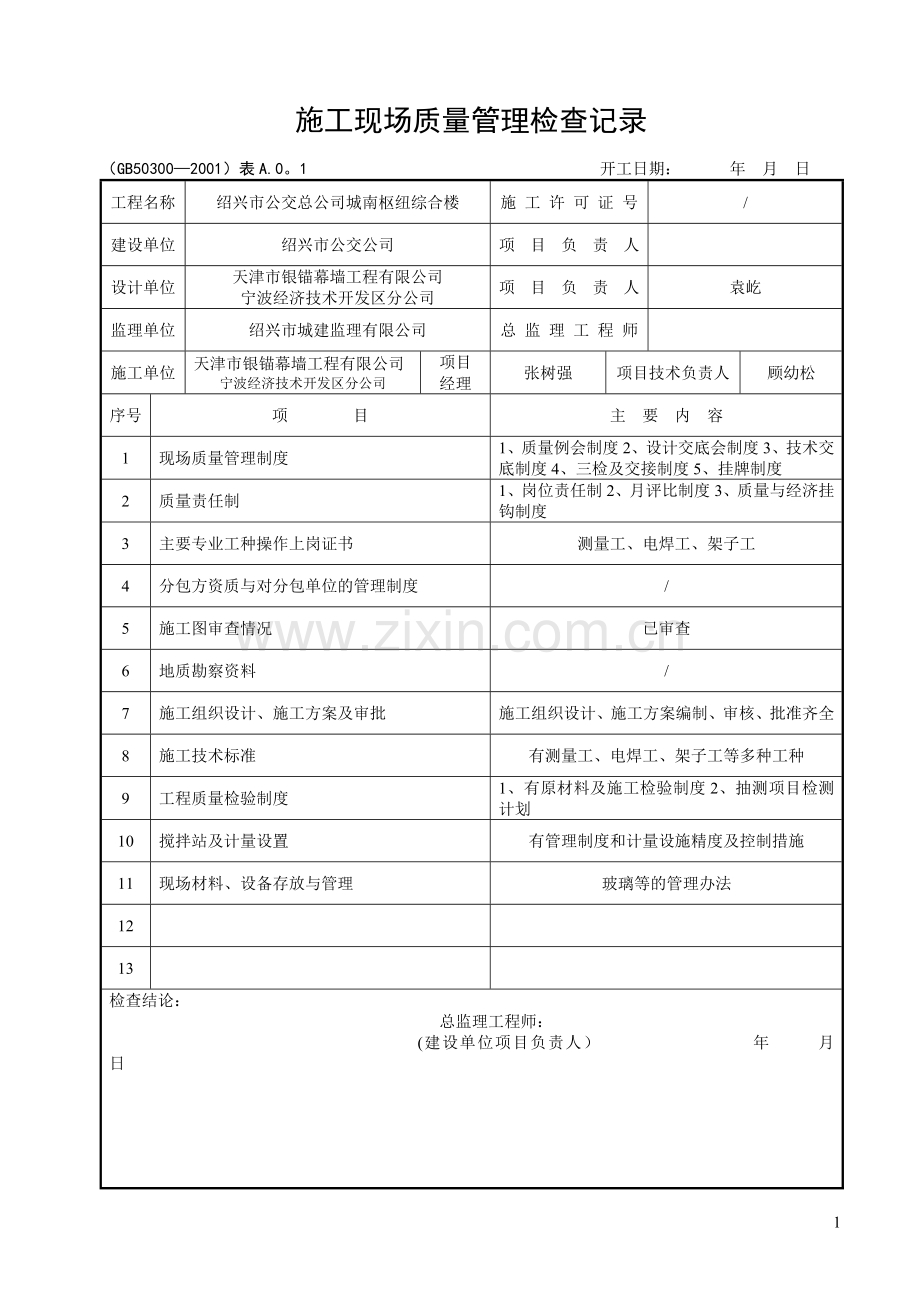

施工现场质量管理检查记录
（GB50300—2001）表A.0。1 开工日期： 年 月 日
工程名称
绍兴市公交总公司城南枢纽综合楼
施 工 许 可 证 号
/
建设单位
绍兴市公交公司
项 目 负 责 人

设计单位
天津市银锚幕墙工程有限公司
宁波经济技术开发区分公司
项 目 负 责 人
袁屹
监理单位
绍兴市城建监理有限公司
总 监 理 工 程 师

施工单位
天津市银锚幕墙工程有限公司
宁波经济技术开发区分公司
项目
经理
张树强
项目技术负责人
顾幼松
序号
项 目
主 要 内 容
1
现场质量管理制度
1、质量例会制度2、设计交底会制度3、技术交底制度4、三检及交接制度5、挂牌制度
2
质量责任制
1、岗位责任制2、月评比制度3、质量与经济挂钩制度
3
主要专业工种操作上岗证书
测量工、电焊工、架子工
4
分包方资质与对分包单位的管理制度
/
5
施工图审查情况
已审查
6
地质勘察资料
/
7
施工组织设计、施工方案及审批
施工组织设计、施工方案编制、审核、批准齐全
8
施工技术标准
有测量工、电焊工、架子工等多种工种
9
工程质量检验制度
1、有原材料及施工检验制度2、抽测项目检测计划
10
搅拌站及计量设置
有管理制度和计量设施精度及控制措施
11
现场材料、设备存放与管理
玻璃等的管理办法
12

13

检查结论：
总监理工程师：
(建设单位项目负责人） 年 月 日

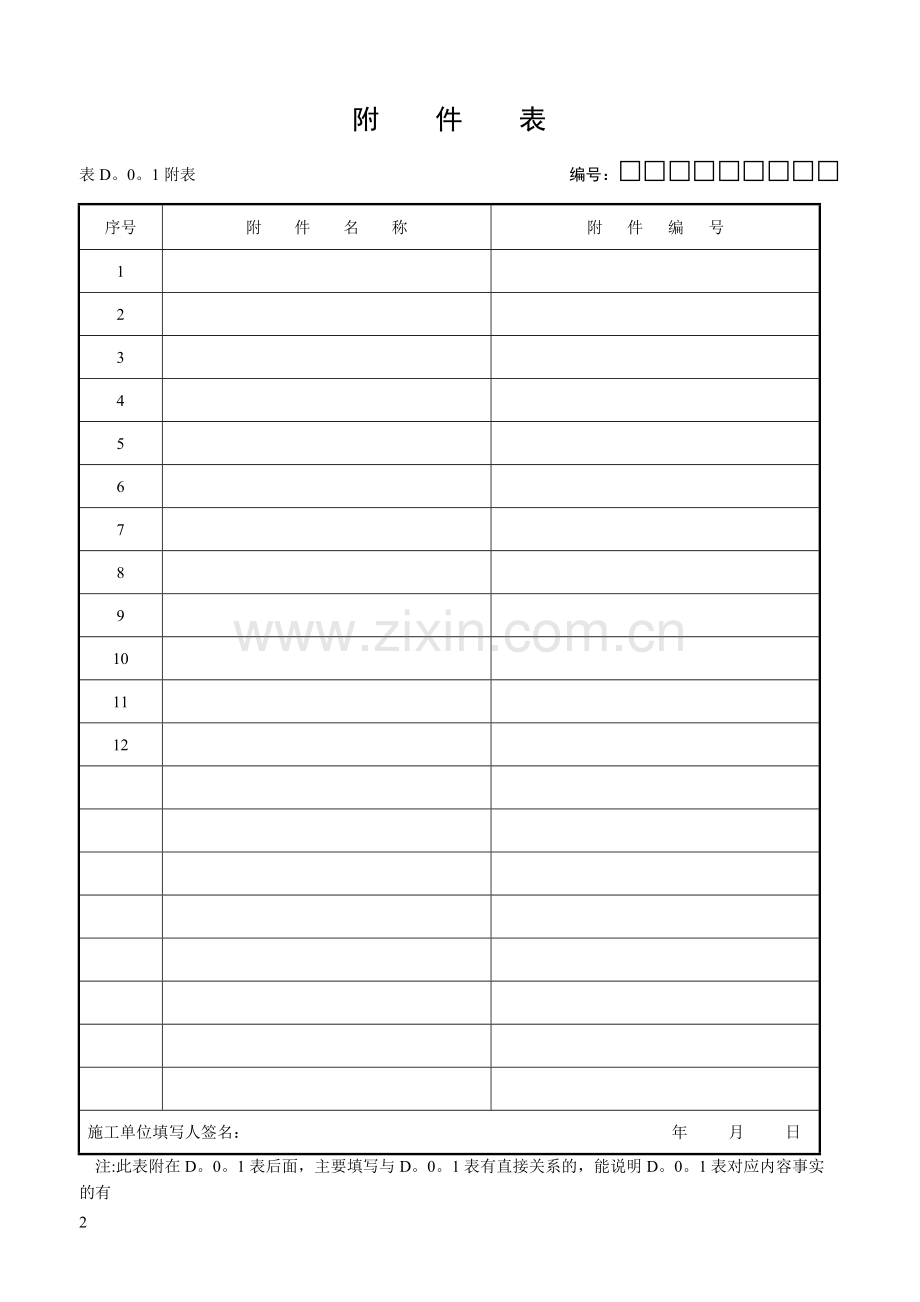

附 件 表
表D。0。1附表 编号：□□□□□□□□□
序号
附 件 名 称
附 件 编 号
1

2

3

4

5

6

7

8

9

10

11

12

施工单位填写人签名： 年 月 日
注:此表附在D。0。1表后面，主要填写与D。0。1表有直接关系的，能说明D。0。1表对应内容事实的有
关技术资料的名称与编号，便于检查、追索。
明框幕墙分项工程质量验收表
（GB50300—2001）表E。0.1 编号:□□□□□□
工程名称
绍兴市公交总公司城南枢纽综合楼
结 构 类 型
框架
检 验 批 数
1
施工单位
绍兴市中业建设有限公司
项 目 经 理
陈志海
项目技术负责人
陈志勇
分包单位
天津市银锚幕墙工程有限公司
宁波经济技术开发区分公司
分包单位负责人
张树强
分包项目经理
张树强
序
号
检验批部位、区段
施工单位检查评定结果
监理(建设）单位验收结论
1
明框幕墙工程
合格

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

检 验 批 质 量 检 查 记 录
完整

备 注

施 工
单 位
检 查
结 论
项目专业
技术负责人：
年 月 日
监 理
（建设）
验 收
结 论
专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日
幕墙工程分部（子分部）工程验收记录
(GB50300—2001)表F。0。1 编号：□□□□
工程名称
绍兴市公交总公司城南枢纽综合楼
结 构 类 型
框架
层 数
/
施工单位
绍兴市中业建设有限公司
技术部门负责人
陈志勇
质量部门负责人
鲁新建
分包单位
天津市银锚幕墙工程有限公司
宁波经济技术开发区分公司
分包单位负责人
张树强
分包技术负责人
袁屹
序号
子分部（分项)工程名称
分项数
（检验批数)
施工单位检查评定
监理(建设)单位验收意见
1
明框幕墙工程
1
合格

2

3

4

5

6

质量控制资料
完整

安全和功能检验(检测）报告
符合要求

观感质量验收
符合要求

验
收
结
论
（由监
理或建
设单位
填写）

施工单位项目经理： 年 月 日
分包单位项目经理： 年 月 日
勘察单位项目负责人: 年 月 日
设计单位项目负责人： 年 月 日
总监理工程师：
（建设单位项目专业负责人） 年 月 日
注：除地基基础分部外,勘察单位可不参加。 玻璃幕墙（明框）工程检验批质量验收记录
（GB50210-2001)表9。2—1 编号：030701□□□（1)
工程名称
绍兴市公交总公司城南枢纽综合楼
分项工程名称
幕墙工程
项目经理
陈志海
施工单位
绍兴市中业建设有限公司
验收部位
外墙
施工执行标准
名称及编号
装饰装修工程施工质量验收规范GB50210-2001
专业工长
(施工员）
鲁崎
分包单位
天津市银锚幕墙工程有限司
宁波经济技术开发区分公司
分包项目经理
张树强
施工班组长
倪国军
质 量 验 收 规 范 的 规 定
施工单位自检记录
监理（建设)单位验收记录
主
控
项
目
1
所用各种材料符合国家规定。
（9。2.2条）
符合要求

2
造型和分格符合设计要求。
(9。2。3条）
符合要求

3
幕墙使用的玻璃应符合规定.
(9。2。4条)
符合要求

4
与主体结构连接件必须安装牢固。 （9。2。5条)
符合要求

5
各种连接件、紧固件要有防松措施. (9。2。6条)
符合要求

6
明框玻璃安装应符合规定。
（9。2.8条)
符合要求

7
高度超过4m的全玻应吊挂在主体上。 （9。2.9条）
符合要求

8
点支承幕墙应采用带万向头的活动不锈钢爪. (9。2.10条)
符合要求

9
四周、内表面与主体之间连接节点、变形缝要符合要求. （9.2。11条)
符合要求

10
应无渗漏. (9。2.12条）
符合要求

11
结构胶、密封胶打注应饱满、密实、连接、均匀、无气泡。 （9.2。13条)
符合要求

12
开启窗的配件齐全，安装牢固,方向、角度正确。 （9.2。14条）
符合要求

13
防雷必须与主体防雷可靠相连。
(9。2。15条）
符合要求

续下表
(GB50210—2001）表9。2—1 接上表
一
般
项
目
1
表面应平整、洁净，色泽一致,不得有污染和镀膜损坏。 （9.2.16条）
符合要求

2
每平
方米
表面
质量
明显划伤和长度＞100mm轻微划伤不允许.
/

长度≤100mm,轻微划伤≤8条。
符合要求

擦伤总面积≤500mm2.
/

3
一个分格
铝材
表面
质量
明显划伤和长度＞100mm轻微划伤不允许。
/

长度≤100mm，轻微划伤≤2条。
符合要求

擦伤总面积≤500mm2.
/

4
压条应横平竖直,安装牢固。 （9。2.19条）
符合要求

5
密封胶缝应横平竖直,深浅一致。(9.2。20条)
符合要求

6
防火保温材料要饱满. (9。2。21条）
符合要求

7
隐蔽节点的遮封装修应牢固、整齐、美观。
（9.2.22条)
符合要求

1
允 偏 项 目
允偏值(mm)
实 测 值
幕
墙
垂
直
度
高度≤30m
10

30m＜h≤60m
15

60m＜h≤90m
20

h＞90m
25

2
幕 墙
水平度
幅宽≤35 m
5

幅宽＞35 m
7

3
构件直线度
2

4
构 件
水平度
长度≤2 m
2

长度＞2 m
3

5
相邻构件错位
1

6
分格框
对角线
长度差
长度≤2 m
3

长度＞2 m
4

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定
项目专业 项目专业
质量检查员: 技术负责人：
年 月 日
监理（建设)
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
玻璃幕墙（隐框、半隐框)工程检验批质量验收记录
（GB50210-2001）表9.2-2 编号：030701□□□(2)
工程名称
双保工业大厦
分项工程名称
隐框玻璃幕墙
项目经理
付国荣
施工单位
浙江天宇交通建设集团有限公司
验收部位
全轴
施工执行标准
名称及编号
装饰装修工程施工质量验收规范GB50210-2001
专业工长
(施工员)
王妙灵
分包单位
天津市银锚幕墙工程有限公司
宁波经济技术开发区分公司
分包项目经理
张树强
施工班组长
倪国军
质 量 验 收 规 范 的 规 定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
所用各种材料符合国家规定.
（9。2.2条)
所用各种材料符合国家规定

2
造型和分格符合设计要求.
(9.2.3条）
造型和分格符合设计要求

3
幕墙使用的玻璃应符合规定。
（9。2.4条）
幕墙使用的玻璃符合规定

4
与主体结构连接件必须安装牢固。
(9.2。5条)
与主体结构连接件安装牢固

5
各种连接件、紧固件要有防松措施。
(9.2。6条)
各种连接件、紧固件有防松措施

6
每块玻璃下端应设置2个铝合金或不锈钢托条。 (9.2。7条）
每块玻璃下端设置2个铝合金托条

7
高度超过4m的全玻应吊挂在主体上. (9。2。9条）
高度超过4M的全玻吊挂在主体上

8
点支承幕墙应采用带万向头的活动不锈钢爪。 (9.2。10条）
点支承幕墙采用带万向头的活动不锈钢爪

9
四周、内表面与主体之间连接节点、变形缝要符合要求。 （9。2。11条)
四周、内表面与主体之间连接点、变形缝要符合要求

10
应无渗漏。 (9.2。12条）
无渗漏现象

11
结构胶、密封胶打注应饱满、密实、连接、均匀、无气泡。 （9.2。13条)
结构胶、密封胶打注饱满、密实、连接、均匀、无气泡

12
开启窗的配件齐全，安装牢固，方向、角度正确。 (9.2。14条）
开启窗的配件齐全,安装牢固，方向、角度正确

13
防雷必须与主体防雷可靠相连。
(9.2.15条)
防雷与主体防雷可靠相连

续下表。
(GB50210-2001）表9。2—2 接上表
一
般
项
目
1
表面应平整、洁净，色泽一致，不得有污染和镀膜损坏。(9.2。16条)
符合要求

2
每平
方米
表面
质量
明显划伤和长度＞100mm轻微划伤不允许。
符合要求

长度≤100mm，轻微划伤≤8条。

擦伤总面积≤500mm2。

3
一个
分格
铝材
表面
质量
明显划伤和长度＞100mm,轻微划伤不允许。
符合要求

长度≤100mm，轻微划伤≤2条.

擦伤总面积≤500mm2。

4
压条应横平竖直，安装牢固。
（9.2.19条）
符合要求

5
密封胶缝应横平竖直,深浅一致。
(9.2.20条）
符合要求

6
防火保温材料要饱满。 (9.2。21条)
符合要求

7
隐蔽节点的遮封装修应牢固、整齐、美观。 (9。2。22条）
符合要求

1
允 偏 项 目
允偏值(mm)
实 测 值
幕 墙
垂直度
高度≤30m
10

30m＜h≤60m
15

60m＜h≤90m
20

高度＞90m
25

2
幕 墙
水平度
层高≤3 m
3

层高＞3 m
5

3
表面平整度
2

4
板材立面垂直度
2

5
板材上沿水平度
2

6
相邻板材板角错位
1

7
阳角方正
2

8
接缝直线度
3

9
接缝高低差
1

10
接缝宽度
1

施 工 操 作 依 据
完整

质 量 检 查 记 录
完整

施工单位检查
结 果 评 定
合格
项目专业 项目专业
质量检查员： 技术负责人:
年 月 日
监理（建设）
单位验收结论
专业监理工程师:
（建设单位项目专业技术负责人）
年 月 日
金属幕墙工程检验批质量验收记
GB50210—2001)表9.3 编号：030702□□□
工程名称
义马市金源盛大酒店
分项工程名称
铝塑板幕墙
项目经理
胡春根
施工单位
天津市银锚幕墙工程有限公司
验收部位
全轴
施工执行标准
名称及编号
建筑装饰装修工程施工质量规范GB50210-2001
专业工长
（施工员)
倪国军
分包单位
/
分包项目经理
/
施工班组长
童继行
质 量 验 收 规 范 的 规 定
施工单位自检记录
监理（建设)单位验收记录
主
控
项
目
1
所用材料、配件应符合要求 （9.3.2条)
符合要求

2
造型和立面分格应符合要求 （9.3。3条）
符合要求

3
品种、规格、颜色等应符合要求 (9.3.4条）
符合要求

4
预埋件等的数量和位置拉拔力应符合要求
(9。3.5条）
符合要求

5
金属幕墙的各种连接、安装必须牢固
(9.3.6条)
符合要求

6
防火、保温、防潮材料的设置应符合要求
（9。3.7条）
符合要求

7
防腐处理应符合设计要求 (9。3。8条）
符合要求

8
防雷装置应与主体结构防雷装置可靠连接 (9。3.9条)
符合要求

9
各种连接点应符合要求 (9.3.10条)
符合要求

10
板缝注胶应符合要求 （9。3。11条)
符合要求

11
金属幕墙应无渗漏 (9。3.12条)
符合要求

一
般
项
目
1
表面应平整、洁净、色泽一致
（9。3.13条)
符合要求

2
压条应平直、洁净、接口严密、安装
牢固 (9.3。14条）
符合要求

3
密封胶应横平竖直、深浅一致,宽窄均匀，光滑顺直 （9。3。15条）
符合要求

4
滴水线、流水坡向应正确、顺直
（9。3.16条）
符合要求

5
每平方米金属板的表面质量及允许偏差应符合下表规定
符合要求

(GB50210—2001）表9。3 接上表
一
般
项
目
项
次
项 目
允许
偏差
（mm)
实 测 值
1
明显划伤或长度＞100mm的轻微划伤
不允许

2
长度≤100mm的轻微划伤
≤8条

3
擦伤总面积
≤500mm2

4
幕
墙
垂
直
度
幕墙高度≤30m
10

30m＜h≤60m
15

60m＜h≤90 m
20

幕墙高度h＞90m
25

5
幕墙
水平
度
层高≤3 m
3

层高＞3m
5

6
幕墙表面平整度
2

7
板材立面垂直度
3

8
板材上沿水平度
2

9
相邻板材板角错位
1

10
阳角方正
2

11
接缝直线度
3

12
接缝高低差
1

13
接缝宽度
1

施 工 操 作 依 据
完整

质 量 检 查 记 录
完整

施工单位检查
结 果 评 定
合格
项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设)
单位验收结论
专业监理工程师:
（建设单位项目专业技术负责人）
年 月 日
石材幕墙工程检验批质量验收记录
（GB50210-2001）表9.4 编号：030703□□□
工程名称
双保工业大厦
分项工程名称
石材幕墙工程
项目经理
付国荣
施工单位
浙江天宇交通建设集团有限公司
验收部位
全轴
施工执行标准
名称及编号
建筑装饰装修工程施工质量验收规范GB50210-2001
专业工长
（施工员）
王妙灵
分包单位
天津市银锚幕墙工程有限公司
宁波经济技术开发区分公司
分包项目经理
张树强
施工班组长
倪国军
质 量 验 收 规 范 的 规 定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
所用材料品种、规格、性能和等级
应符合要求。
（9.4。2条）
所用材料品种、规范、性能和等级符合要求

2
造型、立面分格、颜色、光泽、花纹和图案符合设计要求。 (9。4.3条)
造型、立面分格、颜色、光泽、花纹和图案符合设计要求

3
石材孔、槽的数量、深度、位置、尺寸符合设计要求。 (9.4.4条）
石材孔、槽的数量、深度、位置、尺寸符合设计要求

4
主体结构上的预埋件和后置埋件符合设计要求。 （9.4。5条）
主体结构上的预埋件和后置件符合设计要求

5
各种材料的连接必须符合设计要求，
安装必须牢固。 （9。4。6条)
各种材料的连接符合要求，安装牢固

6
金属框架和连接件的防腐处理应符合设计要求. (9.4.7条)
金属框架和连接件的防腐处理符合设计要求

7
幕墙的防雷装置必须与主体结构面防雷装置应可靠连接。 (9.4.8条)
幕墙的防雷装置与主体结构面防雷装置可靠连接

8
防火、保温、防潮材料的设置应符合设计要求。 （9。4.9条）
防火、保温、防潮材料的设置符合设计要求

9
各种结构变型缝、墙角的连接节点应符合要求。 （9。4。10条）
各种结构变型缝、墙角的连接节点符合要求

10
石材表面和板缝处理应符合设计要求。 （9。4。11条）
石材表面和板缝处理符合设计要求

11
板缝注胶应饱满、密实、连续、无气泡，宽度和厚度符合要求。（9。4。12条)
板缝注胶饱满、密实、连续、无气泡，宽度和厚度符合要求

12
幕墙应无渗漏. (9。4。13条）
幕墙无渗漏现象

续下表
（GB50210—2001）表9。4 接上表
一
般
项
目
1
表面应平整、洁净、无污染、缺损和裂痕，无明显色差. （9.4。14条）
表面平整、洁净、无污染、缺损和裂缝，无明显色差

2
压条应平直、洁净、接口严密、安装牢固. （9。4。15条）
压条平直、洁净、接口严密、安装牢固

3
接缝横平竖直、宽窄均匀,板上洞口、槽边吻合，边缘整齐。 （9.4.16条）
接缝横平竖直、宽窄均匀，板上洞口、槽边吻合,边缘整齐

4
密封胶缝应平直、深浅一致。宽窄均匀、光滑顺直。 （9。4.17条）
密封胶平直、深浅一致,宽度均匀、光泽顺直

5
滴水线、流水坡向应正确、顺直。
（9.4。18条）
滴水线、流水坡正确、顺直

6
每平方米石材表面质量
裂痕、划痕长度＞100mm划伤
不允许
符合要求

长度≤100mm轻微划伤
≤8条
符合要求

擦伤总面积
≤500mm2
符合要求

7
允 偏 项 目
允许偏差
实 测 值
光面
麻面
幕
墙
垂
直
度
高度≤30m
10

30m＜h≤60m
15

60m＜h≤90m
20

高度＞90 m
25

8
幕墙水平度
3

9
板材立面垂直度
3

10
板材上沿水平度
2

11
相邻板材板角错位
1

12
幕墙表面平整度
2
3

13
阳角方正
2
4

14
接缝直线度
3
4

15
接缝高低差
1
—

16
接缝宽度
1
2

施 工 操 作 依 据
完整

质 量 检 查 记 录
完整

施工单位检查
结 果 评 定
项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设)
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日
施工现场质量管理检查记录
（GB50300-2001）表A。0。1 开工日期： 年 月 日
工程名称
浙江冠友新厂区—办公综合楼
施 工 许 可 证 号

建设单位
浙江绍兴冠友集团
项 目 负 责 人

设计单位
天津市银锚幕墙有限公司
项 目 负 责 人

监理单位
绍兴市工程建设监理有限公司
总 监 理 工 程 师

施工单位
南京开元黎星幕墙有限公司
项目经理

项目技术负责人

序号
项 目
主 要 内 容
1
现场质量管理制度
1、质量例会制度2、设计交底会制度3、技术交底制度4、三检及交接制度5、挂牌制度
2
质量责任制
1、岗位责任制2、月评比制度3、质量与经济挂钩制度
3
主要专业工种操作上岗证书
测量工、电焊工、架子工
4
分包方资质与对分包单位的管理制度
/
5
施工图审查情况
已审查
6
地质勘察资料
/
7
施工组织设计、施工方案及审批
施工组织设计、施工方案编制、审核、批准齐全
8
施工技术标准
有测量工、电焊工、架子工等20多种工种
9
工程质量检验制度
1、有原材料及施工检验制度2、抽测项目检测计划
10
搅拌站及计量设置
有管理制度和计量设施精度及控制措施
11
现场材料、设备存放与管理
玻璃、石材等的管理办法
12

13

检查结论：
总监理工程师：
（建设单位项目负责人) 年 月 日
施工现场质量管理检查记录
（GB50300-2001）表A.0.1 开工日期： 年 月 日
工程名称
浙江冠友新厂区—办公综合楼
施 工 许 可 证 号

建设单位
浙江绍兴冠友集团
项 目 负 责 人

设计单位
天津市银锚幕墙有限公司
项 目 负 责 人

监理单位
绍兴市工程建设监理有限公司
总 监 理 工 程 师

施工单位
南京开元黎星幕墙有限公司
项目经理

项目技术负责人

序号
项 目
主 要 内 容
1
现场质量管理制度
1、质量例会制度2、设计交底会制度3、技术交底制度4、三检及交接制度5、挂牌制度
2
质量责任制
1、岗位责任制2、月评比制度3、质量与经济挂钩制度
3
主要专业工种操作上岗证书
测量工、电焊工、架子工
4
分包方资质与对分包单位的管理制度
/
5
施工图审查情况
已审查
6
地质勘察资料
/
7
施工组织设计、施工方案及审批
施工组织设计、施工方案编制、审核、批准齐全
8
施工技术标准
有测量工、电焊工、架子工等20多种工种
9
工程质量检验制度
1、有原材料及施工检验制度2、抽测项目检测计划
10
搅拌站及计量设置
有管理制度和计量设施精度及控制措施
11
现场材料、设备存放与管理
玻璃、石材等的管理办法
12

13

检查结论:
总监理工程师：
(建设单位项目负责人) 年 月 日

15
