DX-16软基处理施工方案.pdf

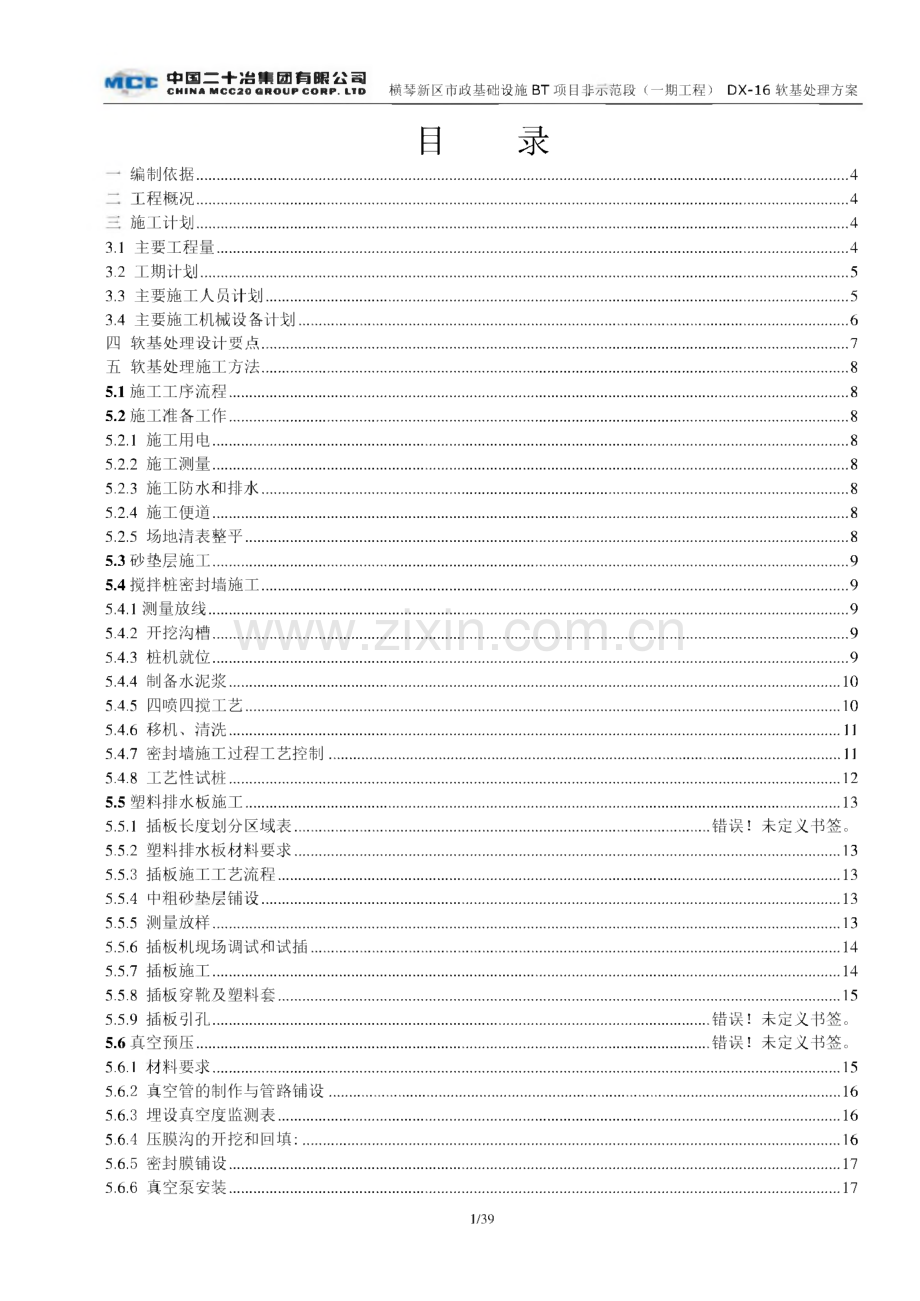

中国二十治集画有BR公司CHINA MCC20 GROUP CORP.LTD 横琴新区市政基础设施BT项目非小范段（一期工程）DXT6软基处理方案目录3.13.23.33.4编制依据.工程概况.施工计划.主要工程量.工期计划.主要施工人员计划.主要施工机械设备计划四软基处理设计要点 五软基处理施工方法 5.1施工工序流程.5.2施工准备工作.5.2.1施工用电.5.2.2 施工测量.5.2.3 施工防水和排水 5.2.4施工便道.5.2.5 场地清表整平.5.3砂垫层施工.5.4搅拌 桩密封墙施工 5.4.1测量放线.5.4.2 开挖沟槽.5.4.3 桩机就位.5.4.45.4.55.4.65.4.75.4.8制备水泥浆.四喷四搅工艺.移机、清洗.密封墙施工过程工艺控制工艺性试桩.5.5 塑料排水板施工.5.5.1 插板长度划分区域表5.5.2 塑料排水板材料要求5.5.3 插板施工工艺流程.5.5.4 中粗砂垫层铺设.5.5.5 测量放样.5.5.6 插板机现场调试和试插.5.5.7 插板施工.5.5.8 插板穿靴及塑料套.5.5.9 插板引孑L.5.6 真空预压.5.6.1 材料要求.5.6.2 真空管的制作与管路铺设5.6.3 埋设真空度监测表.5.6.4 压膜沟的开挖和回填：5.6.5 密封膜铺设.5.6.6 真空泵安装.4.4.4.4.5.5.6.7.8.8.8.8.8.8.8.8.9.9.9.9.9.10.10.11.11.12.13 错误！未定义书签。.13.13.13.13.14.14.15 错误！未定义书签。错误！未定义书签。.15.16.16.16.17.171/39MCC中国二十治案画有公司CHINA MCC20 GROUP CORP.LTD横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案5.6.7抽真空.185.7堆载填土预压.185.7.1 铺设土工布.185.7.2 堆载填土技术要求.195.7.3 填筑时间、速度要求.195.7.4 堆载填筑高度计算.195.7.5 堆载填筑施工.205.7.6 堆载预压期间观测.205.7.7 真空预压卸载验收.21六施工监测.216.1 施工监测目的.216.2 施工监测项目.216.3 监测设备分区布置.226.4 场地测量要求.226.5 沉降板观测.226.6 真空度监测.226.7 边桩监测.236.8 测量基点要求.236.9 测点的保护.236.10 监测数据整理.23七主要施工控制目标.307.1 质量目标.307.2 工期目标.307.3 安全管理目标.307.4 文明施工管理目标.307.5 环境保护目标.30八工期保证措施.308.1 组织措施.308.2 技术措施.318.3 管理措施.318.4 信息化管理措施.31九质量保证措施.329.1 质量保证体系.329.2 组织管理措施.309.3 技术保证措施.309.4 材料检验措施.30十安全保证措施.3010.1 安全保证体系.3010.2 安全管理制度措施：.3210.3 安全管理组织措施.3210.4 建立安全岗位责任制.3210.5 安全生产教育培训.3210.6 安全检查.3210.7 安全技术交底.3210.8 安全事故应急预案.322/39MCC中国二十治案画有BG公司CHINA MCC20 GROUP CORP.LTD横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案10.9 施工安全技术要求.3310.10 机械施工安全措施.3310.11 施工用电安全措施.35十一环境保护措施.4011.1 生活环境保护措施：.4011.2 生态保护措施：.4011.3 水土保持措施.40十二文明施工措施.4212.1加强施工平面规划与管理.4212.2 加强施工组织.4212.3 规范施工操作.4212.4 作好安全警示牌.4212.5 现场材料条理堆放.4212.6 机械设备集中停放.4212.7 作好现场宣传教育.42十三雨季施工措施.43十四 项目管理组织结构.433/39横琴新区市政基础设施BT项目非示范段(一期工程)DX-16软基处理方案MICC中国二十治集团有公司CHINA MCC20 GROUP CORP.LTDDX-16道路K0+060K0+744.622段软基处理专项施工方案一编制依据1、公路工程技术标准(J TG01-2 003)2、公路土工合成材料应用技术规范(J TJ/T01 9-9 8)3、建筑地基处理技术规范(J GJ/79-2002)4、广东省建筑地基处理技术规范(DBJ 1 5-38-2005)5、真空预压加固软土地基技术规程(J TS 1 47-2-2 009)6、珠海市横琴新区市政基础设施BT项目非示范段市政工程一期工程软基处理设计图纸(2 01 1.1 1.14 第三版)二工程概况本工程段区域为环岛东路以东口乂-16道路1(0+0601(0+744.622段，总长684.6111。地形现 状为台间谷地地貌，现状地面标高为-1.00.5m,场地吹填砂至1.7m,采用真空联合堆载预 压处理。根据图纸设计，在路基吹填砂完成后，软基处理采用真空预压联合堆载加固措施处理。设 计软基处理深度2 1 m,插板深度172 1 m,排水板间距1 m,按照等边三角形布置。排水板顶设 置0.5m中粗砂垫层，中粗砂垫层中埋设设置排水滤管。砂垫层顶面铺设一层编织土工布与3 层密封膜，密封膜上再铺设一层无纺土工布保护。真空预压值不小于80kpa。抽真空设备采用 射流泵，其单机功率不低于7.5kw,在进气孔封闭状态下，其真空压力不小于9 6kpa,每台设 备的控制面积约为1 000m2o堆载满载后真空联合预压时间为120天左右。三施工计划3.1主要工程量(以目前现场预估量计算，若施工图发生变更，以正式施工图为准。)便道结构层工程量1)开山石：0.7m*1 0m*684.6m=4800 m32)泥结碎石：0.3m*1 0m*684.6m=2 050m33)沉降后补填土石方：2.5m*1 0m*684.6m=1 7115 m3软基处理工程量(以2 01 1.11月第三版图计算，若新图发生变化，则以正式版施工图为准。)主要工程量表序号分项名称单位设计数量备注4/39Mice中国二十治案国有BR公司CHINA MCC20 GROUP CORP.LTD横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案3.2工期计划根据现场施工进度情况，本段软基处理施工计划于2012年3月28日开工，计划工期为1塑料插板m159万SPBC型,8.4万根2插板靴+塑料套套840003插板引孔m以实际为准4泥浆搅拌桩m3000065000 根5水泥搅拌桩m90501250 根6土石方翻挖m30填石层搅拌桩施工7土石方回填m3填石层搅拌桩施工8碾压填土m3870009砂垫层m3797000.5m 厚10密封沟挖土方m3495011密封沟填土方m3495012密封膜3层m215200013编织土工布m25100014无纺土工布m25100015cp 9 0PVC 管m2400真空干管16(p 75PVC 管m3400真空主管17cp 50PVC 管m7500真空支管18真空管接头个900三通、四通19真空泉台4220素碎桩m6500440根21沉降板块1522真空测头个2423边桩个13320 天。3.3主要施工人员计划本工程段计划划分三个工作区，设置项目经理及总工（高级工程师）各1人，设置技术 负责人1人，同时配备测量、试验、资料、物资采购等人员。施工现场设置施工负责人1名。详见主要施工人员表:5/39Mice中国二十治集画有BR公司CHINA MCC20 GROUP CORP.LTD横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案3.4主要施工机械设备计划根据工程数量及运距，拟投入机械设备与规格型号见表：详见附后机械设备表。工利1数量备 注施工管理人5人负责现场施工组织技术人员3人负责施工记录、过程分析及质量控制等机械操作人16人按2个工作班配备电工、机修工3人现场接电、维修、操作发电机机械辅助人15人辅助机械工作普工45人机械设备表名称规格型号数量备注插板机4台考虑维修备用挖掘机PC2 002台自卸车2 0m34台推土机T1 602台装载机Z1-501台压路机YZ-2 02台平地机PY1 801台真空泵7.5KW50台考虑维修备用发电机2 00KV/A10台洒水车8T1台搅拌桩机UJ-3 型/70KW4台灰浆泵UB-3 型/5KW4台清水泵QX-1 5M 型/5KW2台泥浆泵Y1 001 L2-4 型/1 0KW4台水泥罐2 0T2个电焊机BX-500 型2台冲洗泵Y1 60M2-2 型1台6/39横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案Mice中国二十治集团有公司 CHINA MCC20 GROUP CORP.LTD四软基处理设计要点本工程段软基处理采用插板排水固结真空联合堆载预压法。（1）真空联合堆载预压设计原则上按1.22.0万平米分为一个处理区，本路段分3个处 理区，A 区 17642 m B 区 12394 m C 区 12173 m20（2）吹填场地在吹填砂（土）表面以上设0.5m厚砂垫层。（3）沿纵向处理边界打设双排泥浆搅拌桩密封墙，沿横向分区打设双排水泥搅拌桩密封 墙，搅拌桩直径700mni,桩距500mm,叠合宽度2 00mni,桩入淤泥层不小于3.0m,桩长根据图 纸要求施工。（4）打设塑料排水板，插板采用SPB系列整体式C型，间距1.0m,正三角形布置。若淤 泥下卧透水砂层，插板底端采用插板靴及塑料套封闭后打入，且不得穿透淤泥层进入砂层。淤 泥层超深，淤泥力学指标太差，需设置插板靴防止回带。（5）砂垫层开挖沟槽深度300mm,铺设真空滤管网，分滤管、主管与干管，滤管长6m、间距6m,主管间距1 3m,干管在处理分区内形成回路闭合布置。（6）在真空管上部回填中粗砂厚2 00mm。（7）铺设密封膜3层，膜上、下各铺保护土工布1层，密封膜周边压入密封沟。（8）按照1000平米配一台真空泵的原则进行配置真空泵（共需42台），要求采用射流式 真空泵，电机功率应不小于7.5KW。现场配有备用真空泵6台，以便及时替换损坏真空泵。（9）预抽真空57天，膜下真空度达到一80kPa后，起算真空预压时间。（10）保证真空度达到设计要求的前提下，连续抽真空1020天后开始填筑路基土。（11）第一层填土选用细砂或粉细土，厚度0.3m,光面压路机静压压实。（12）其余路基填土分层填筑，压实度满足设计要求。（13）路基填土应在90天内填筑到位，满载后抽真空联合预压时间应不少于120天。（14）设计要求膜下真空度稳定在-80kpa后，连续抽真空不少于210天。（15）由沉降观测数据推算工后沉降，结合实测沉降速率确定抽真空停泵时间，要求实测 沉降三点法或A SA OKA（浅岗）法推算工后沉降满足设计要求，沉降速率小于2 mm/天。（16）在停泵之后，应按设计要求钻孔取样送实验室化验软土的性质指标，进行十字板等 原位试验，确定土的工程性质指标。要求经过预压处理后软土的含水率小于60%,十字板强度 大于2 0kpa。（17）停泵之后，进一步根据道路竖向设计填土找坡，达到道路土基交工面设计要求。7/39横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案Mice中国二十治集团有公司 CHINA MCC20 GROUP CORP.LTD五软基处理施工方法5.1 施工工序流程主要施工工序和施工顺序为：（1）场地准备：场地清表、开挖、平整一一（2）铺设砂垫 层一一（3）打设双排叠合搅拌桩密封墙一一（4）打设塑料排水板一一（5）铺设真空预压管 系及2 0cm厚保护砂垫层一一（6）铺设保护土工布1层、密封膜3层，密封膜压入密封沟一（7）抽真空一一（8）真空膜上铺设保护土工布1层一一（9）膜上填粉细砂土或中细砂0.3m（10）分层填筑土方一一（11）满载预压一一（12）真空停泵卸载。5.2 施工准备工作5.2.1 施工用电根据大临区域用电设备耗电量需求，采用1台400KVA变压器。5.2.2 施工测量对所属导线、水准点进行复测，对横断面进行检查与补测。增设水准点并进行控制点的加 密设置，对道路用地边界进行检查和施工调查，现场标志出路基边缘坡脚、真空分界边线、排 水沟、护坡道等的具体位置。5.2.3 施工防水和排水把施工范围内的地表积水预先疏通，必要时修建临时防排水设施。施工场地四周及便道两侧挖排水明沟，在便道下埋设临时过水管，保证施工区域内排水通 畅。5.2.4 施工便道根据初设图纸要求及现场实际地形施工。5.2.5 场地清表整平当场地为吹填区时，清除表面的杂草、垃圾，排除地表集水和吹填尾水沉淀的泥浆，整平 地面后高差不大于300mmo当场地为现状地面时，清除地面的植被、树干和树枝、垃圾和块石等，挖除高出设计工作 面标高的塘度，塘哽开挖土方就地摊铺，形成的坡度小于1:8,整平后场地与设计工作面的高 差应小于500mmo当场地为现状陆域或者道路高出设计工作面标高时，破除路面，开挖平整地面，土方可就 地摊铺在地势地处，块石和含有树根、垃圾的杂填土应外弃；挖填形成的坡度应小于1:8,整 平后场地与设计工作面的高差应小于500m。8/39横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案Mice中国二十治集团有公司CHINA MCC20 GROUP CORP.LTD5.3 砂垫层施工1、砂垫层采用中粗砂，材料要求为：粒径大于0.2 5mm的颗粒超过总质量的50%,粒径 小于0.005mm粘粒的含量小于5%,可用海砂。2、砂垫层应采用小型机械摊铺；在场地特别软小型机械不能通行的地段，应采用铺钢板 或枕木等辅助措施，必要时采用人力摊铺。3、当铺设砂垫层时应避免地面发生隆起，必要时铺设地面铺设一层土工布起隔离和加固 作用。4、砂垫层密实度要求：干重度不小于1 6.0KN/m3。5、砂垫层总厚度0.5m,一次铺设。排水板施工完毕人工开挖沟槽埋设真空滤管。6、铺砂时需采用必要的防护措施，避免破坏真空管。5.4 搅拌桩密封墙施工根据设计要求分A/B/C共3个小区。每个处理区的边界沿纵向采用双排泥浆搅拌桩密封墙,沿横向采用双排水泥搅拌桩密封墙。搅拌桩施工顶标高为+2.0m,长度为7.09.0m,直径 700mm,桩距500mm,叠合宽度2 00mm。5.4.1 测量放样根据施工设计图按真空预压加固区平面图及主要轴线画出桩位布桩图，使用全站仪准确放 出水泥土密封墙中心控制桩位，然后用钢尺按设计要求的桩距用插竹片或板条的方式沿真空预 压周边密封墙进行布桩，同时测量现场地面标高，确定好密封墙桩顶标高，并填写测量放样 报验单，提请监理进行复核验收签证，确认无误后方可进行开钻施工。5.4.2 开挖沟槽密封墙理论中心线为沟槽的中心线，采用挖掘机沿轴线开挖沟槽，导槽尺寸要求中心线两 侧宽各1.0米，深L5米，在施工中随打随挖，保证浆液不外溢，以保证密封墙的正常施工，并达到文明工地要求。在平行导槽两侧设置可以复原中心线的标桩，以便在已经开挖好沟槽的 情况下，也能随时检查沟槽的走向中心线和桩位。5.4.3 桩机就位由当班班长统一指挥，移动前看清上、下、左、右各方面的情况，检查钻杆长度，钻头直 径，连接好输浆管路，检查主机各部位的连接情况及水泥浆搅拌罐、输送泵是否正常，做好必 要的调整和紧固工作。在桩机的井架上准确画出每米的深度标示线，在钻头落地的情况下准确 标示出“零”起点的位置，使用反差大的反光贴条每0.5米进行标识，粘贴在钻机导向架上，9/39横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案Mice中国二十治集团有公司 CHINA MCC20 GROUP CORP.LTD利于夜间记录人员识别读数。将桩机移到指定位置，使钻头中心对准桩位。就位过程中用水平尺调平机座，在井架的正 面和侧面吊挂锤球，桩机应平稳、周正，确保施工中不发生倾斜、移动、沉陷，并用线锤对钻 杆垂直定位观测，以确保桩机的垂直度偏差不超过0.5%。移动结束后认真检查定位情况并及 时纠正和复核，偏差值应小于2 cm,并由现场质检人员检查确认无误后开始开机作业。5.4.4 制备水泥浆泥浆搅拌桩采用粘土或淤泥，粘土或淤泥的掺入量为搅拌土体重量的15%,配置的浆液含 砂率小于5%,比重大于1.30,泥浆胶体率大于45%。水泥搅拌桩采用水泥浆作为拌合材料，水泥的掺入量为搅拌土体重量的15%,浆液的水灰 比 0.450.50。根据设计要求，土容重1 6.5kN/m3,推算出每延米水泥搅拌桩水泥用量约为95 kg/米左右,泥浆搅拌桩每延米约为38 kg/米左右。在现场选择合理的位置开挖配制水泥浆用的灰浆池，并用水泥砂浆抹面进行防水处理，制 作施工用的水箱15立方一个，在开机前按试验确定的浆液配比进行浆液搅拌，搅拌时间不得 少于2 min。备好的浆液不停地搅拌，使其均匀稳定。为防止灰浆离析，放浆前必须搅拌30秒 再缓慢倒入集料斗，倒入过程中设置滤网清除过滤杂物。考虑储浆罐内叶片底部始终剩有一定 余量，故储浆应不小于一根桩的用量加50kg,若储浆量小于上述重量时，不得进行下一根桩 的施工。配浆时，严格控制灰浆搅拌机每罐的水泥用量及液面高度，用水量采取总量划线定位 控制。5.4.5 四喷四搅工艺（1）喷搅下沉开动灰浆泵，浆液从喷嘴喷出时，开启深层搅拌机主电机，桩机钻杆垂直下沉，向下旋转,边钻进边喷浆，使搅拌机借设备自重沿导向架搅拌切土下沉,通过卷扬机的转速调节钻杆速度,以0.31.2 m/niin的速度下沉至设计桩底标高。切土下沉时土体应充分搅拌，严格控制搅拌下 沉和提升速度，使原状土充分破碎有利于水泥浆与土均匀拌和。浆液泵送必须连续，泵送距离 不宜大于1 00m。压浆阶段输浆管道不能堵塞，不允许发生断浆现象，全桩须注浆均匀，不得 发生土浆夹心层。下沉过程中，工作电流不大于额定值。遇粉砂层等较硬地层不能下沉时，可 泵送少量水灰比较大的水泥浆。随时观察设备运行及地层变化情况，遇到障碍物要减速慢行，防止设备损坏。（2）喷搅提升10/39横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案Mice中国二十治集团有公司 CHINA MCC20 GROUP CORP.LTD深层搅拌机下沉到达设计深度，座底喷浆搅拌30秒，进行磨桩端。在水泥浆与桩端土充 分搅拌后，再开始边喷浆边提升搅拌，以0.30.8m/min的均匀速度提起搅拌机，提升过程中 始终保持送浆连续，中间不得间断。使用流量泵控制输浆速度，确保每延米输浆量均匀。注浆 泵出口压力保持在0.40.6Mpa,以浆液输送能力控制。在粉砂层等较硬地层的部位应略加停 顿，加强搅拌喷浆。当喷浆口至孔口时，停留搅拌30秒，进行磨桩头，以保证桩头密实均匀。如遇到浆液硬结堵管，立即拆卸输浆管道，清洗干净。（3）重复喷搅下沉和提升重复前次作业，每根桩均要进行复搅复喷。钻头边旋转、边钻进、边喷浆至设计桩底深度 后，再反向边旋转、边喷浆、边提升直至孔口，使受到搅动的土块被充分粉碎，土体和水泥浆 充分拌和均匀。5.4.6 移机、清洗由当班班长统一指挥，移动前看清上、下、左、右各方面的情况。整体竖塔放架时，施工 人员远离塔架起落范围。桩机移至下一桩位，一根接一根搭接，搭接宽度2 0cm,重复进行上 述步骤的施工，即成壁状加固体，四边壁状加固体连成一片，即成块状密封墙。每天施工完毕，关闭搅拌机，向集料斗注入适量清水，开启灰浆泵，清洗全部管路中残存 水泥浆，直至基本干净，并将粘附在搅拌头上的软土清洗干净，以免水泥凝固堵塞管路。5.4.7 密封墙施工过程工艺控制（1）搅拌桩应在场地铺设砂垫层后施工，密封墙底端入淤泥层深度应大于3.0m。要求打 穿填土层和淤泥层中的夹砂层。（2）按现有图纸要求为四喷四搅的工艺流程为:钻机就位一正循环钻进至设计深度（79 m）一打开高压注浆泵（预喷持续30秒）一反循环体钻并喷水泥浆（提升速度不大于0.8米/分 钟）一上升至工作基准面以下3050 cm（持搅30秒）一重复四次一成桩结束一施工下一根桩（3）选择合理的位置开挖配制水泥浆用地灰浆池，并用水泥砂浆抹面进行防水处理；测 量放线布桩时要重点对控制性轴线、桩位进行复查满足要求后方可开钻。（4）桩长、桩位、桩径的控制：桩长的控制不仅要看表，而且要在钻机塔架上做出明显 的标记，在设计桩长深度位置、没进钻的钻顶的位置贴上、划上明显标记并写上数字，其他刻 度用较小的标记；桩位控制时测量放样后应钉小桩，然后钻白灰点（设计要求桩位定位误差为 4.5纵向通水量cm3/s2 40侧压力350kPa排水板抗拉强度kN/板宽1.5延伸率为10%时滤膜渗透系数cm/s5.0X1 04水中浸泡24h等效孔径095mm 60niiiix2 iiini钢管，打入地下部分深度应不小于1.5m；埋置方法可采用打入 埋设，要求桩周围回填密实，确保边桩埋置稳固。（3）观测频率：路基填土施工期间，每天观测1次；填筑完毕后按每3天一次延续监测 2次，数据稳定时停止监测。（4）观测精度：0.5mm。6.8 测量基点要求依托测量基准点，布置沉降观测控制点，日常监测工作时，以控制点为参照。基点和控制 点满足以下要求：（1）控制点、基点的高程采用相同的高程系；（2）控制点按二等控制点的要求制作；（3）沉降观测控制点布设成闭合水准线路；（4）测量基准点布置在工程影响范围之外，有条件时用永久性测量基准点；（5）在沉降观测期间，依据基准点按每月2次的频率，定期对高程控制网点的高程进行 复核。（6）坐标控制点应间隔1015天用GPS或其他方法复核，精度应达到5mm。6.9 测点的保护沉降观测标、边桩以及其他观测点在观测期中均必须采取有效措施加以保护或专人看管。沉降板观测标杆易遭施工车辆、压路机等碰撞和人为损坏，除采取有力的保护措施外，还应在 标杆上竖有醒目的警示标志。测量标志一旦遭受碰损，应立即复位并复测。6.1 0 监测数据整理在施工监测过程中，要求实时对监测结果进行整理，并将监测的结果反馈给监理工程师、23/39横琴新区市政基础设施BT项目非示范段(一期工程)DX-16软基处理方案Mice中国二十治集团有公司CHINA MCC20 GROUP CORP.LTD设计人员和建设方管理人员，对现场的施工起到动态了解作用。同时使得各有关单位及时了解 正在施工场地的稳定安全情况，为施工控制提供依据。除了监测数据的实时反馈之外，要求将 实测资料经过必要的整理之后，以周报和月报的形式提供有关各方(业主、设计和监理)等。工程结束之后，提供完整的施工监测总报告。有关各阶段施工监测报告的形式和内容要求如下：(1)实时监测结果报告a实时监测数据；b监测参量的变化速率，如沉降速率、位移速率等；c与控制值之间的关系，判断是否进入控制值，进入控制值范围时，要提请有关单位注意,监测者须采取加密观测等措施；d记录施测当日的天气、施工状态或其它认为与施工和安全有关的各种情况。(2)周报和月报a监测项目和监测项目布点图；b对监测结果进行阶段性整理，绘制各观测项目的监测参量时程曲线；c记录施工进度和天气的变化情况，特别注明最不利工况的时段和不利天气发生的时段；d指出达到或超过控制值的监测项目和布点位置和数量，并对原因进行初步分析；e进行工后沉降、软基固结度等的推算分析，提出软基处理卸载报告。(3)监测总报告检测总报告包括：a工程概况；b监测项目和监测各项目的布点图，各个测点的制作和安装简图；c采用的仪器的数量、型号、规格和标定材料；d监测值的全时程变化曲线；e监测结果的分析，包括出现问题的原因分析；f工后沉降、固结度的的推算及分析，证明软基处理工程效果达到设计要求；g监测结果的评述和经验总结。1、真空联合堆载预压监测断面图24/39中国二十治集团有BR公司CHINA MCC20 GROUP CORP.LTD横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案真空联合推载预压监测断面图说明：L图中尺寸均以米计.2.本断面仅为示意图。3.沉降板在铺设砂垫层并打设插板后埋设。4.分层沉降标在淤泥面、淤泥底以及淤泥层中部各设一只。5.孔隙水压力计在淤泥面、淤泥底以及淤泥层中部各设一个测头。6.真空测头在真空管系铺设完毕后埋设于砂垫层中.7.测斜管设置在有高填方的坡脚，或者处理区相邻重要管线或建筑物一侧。8.排水板真空度测头间距5.而。9.路基填方相对原地面高度大于3.询时，在坡脚适当位置设置边桩.10.对观测仪器露出地面的部分应设置保护装置。填方施工期间必须采取严格的防护措施，一旦发现破坏，需立即修复，保证观测数据的连续性.25/39MICC中国二十治集画有B艮公司CHINA MCC20 GROUP CORP.LTD横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案填土边线真空联合堆载预压监测断面图（二）2、DX-16道路软基真空联合堆载预压标准断面图3、双排叠合搅拌桩密封墙大样图4、压膜密封沟大样图5、真空管连接大样图6、施工便道标准断面图（上述图要等待最终设计图下来后再配。）七主要施工控制目标7.1 质量目标按照中国市政工程西南设计研究总院非示范段DX-1 6道路软基设计图纸及现行质量验收 规范的要求，严把每一道工序的技术质量关，确保工程合格率为100%。7.2 工期目标根据现场施工进度情况，计划工期为320天，具体开工日期以开工令为准。7.3 安全管理目标26/39横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案Mice中国二十治集团有公司CHINA MCC20 GROUP CORP.LTD杜绝重大安全、机械、险肇事故，杜绝重、特大火灾事故、重伤和死亡事故为零，年负伤 率小于千分之一点五以下，争创“无伤工程”。（1）建立施工现场安全保证体系并有效运行；（2）事故隐患整改率达到100%；（3）保证施工现场各项安全、消防资金投入，符合公司安全生产资金保障制度规定;（4）争创中冶集团安全质量标准化工地。7.4 文明施工管理目标本工程实施标准化管理，争创“广东省、珠海市双优样板工地称号”。（1）严格按照文明工地要求合理布置施工现场。（2）施工现场按规定设置七牌一图，加强创建文明工地的宣传。（3）制定有效的创建文明工地的管理措施。（4）定期组织项目部各部门人员，进行创文明工地的检查活动。7.5 环境保护目标污水、噪声、烟尘排放达标；最大限度的减少运输遗撒、扬尘，严格控制化学危险品及油 品的泄露，对有毒有害废弃物进行分类管理，提高回收利用率；节约能源、资源，建筑材料等 有害物排放限量达标。八工期保证措施8.1 组织措施为保证施工按计划顺利进行，我公司将做好以下几方面的工作：（1）成立强有力的组织指挥系统，加强施工协调管理本工程中选派了施工经验丰富并施工过等类似工程的人员作为项目施工管理人员。全面推 行项目法管理，确保顺利圆满完成本工程工程的施工。（2）投入足够的劳动力、施工机械根据施工总进度计划、工程量及劳动定额，编制劳动力及施工机械投入计划。根据劳动力 及施工机械投入计划，提前做好进场准备，是保证施工工期的前提。在施工过程中视工程进展的实际情况，及时调整投入计划，有效地投入各阶段的劳动力，必要时延长作业时间。8.2 技术措施（1）现场施工时，根据设计变更情况及现场实际条件和资源情况，适时地进一步优化施工方案，并随着工程进展进行动态管理。27/39横琴新区市政基础设施BT项目非示范段(一期工程)DX-16软基处理方案Mice中国二十治集团有公司 CHINA MCC20 GROUP CORP.LTD(2)做好各项施工准备工作强化开工前的施工准备，主要是各种材料的备料及制作工作，确保开工后全力施工。开工前着手和设计院及业主方相关部门联系，了解设计的具体情况，及时进行备料，以确 保按网络计划进度进行。认真进行图纸会审，并及时编制施工组织设计和分项施工作业设计，为施工提供必要的技术保证。8.3 管理措施(1)施工临时道路和临时场地的布设与施工进度紧密结合，并随工程的进展实施动态布 置，减少二次倒运，以保证施工的顺利进行。(2)做好专业间的相互配合工作，协调好各工序之间的交叉作业，相互创造施工条件，避免相互影响。(3)加强施工机械的维修保养，保证机械运行良好。(4)准确编制材料进场计划，避免因材料不到位而窝工、停工，严格检、试验工作。(5)加强施工质量管理和成品保护，避免返工。(6)严格执行我公司建立的质保体系，其中有采购、业主提供物资的控制、检验制度，杜绝由物资供应进度和物资的质量问题对工期产生的影响。(7)严格检、试验工作，避免不合格产品用于工程和不合格工序转入下道工序，进而避 免返工、返修等现象。8.4 信息化管理措施利用现代化管理手段，及时收集有关反映项目进展情况的信息，并进行加工处理，为进度 控制工作提供依据。运用网络计划技术和综合进展率统计技术，加强施工管理力度，实现工程 进度准点到位。九质量保证措施9.1 质量保证体系(见下页图)28/39dice中国二十治集团有BR公司CHINA MCC20 GROUP CORP.LTD横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案组织保证质量管理领导小组:项目经理项目总工质量管理保证体系施技部：施工技术、测量、资料试验室：试验检测计划部：计划、预算、合同管理材料、设备采购安全质量检查质量保证体系工作保证工程质量自检控制 工序交接质量控制 分项工程质量控制 分部工程质量控制施工准备 阶段竣工 一工程竣工文件的编制、竣工质量自检 阶段 1-江程交工验收、业主签发交工证书缺陷 责任期对存在的缺陷、病害或其它不合格之处进行修补、重建制度保证质量责任制开工报告审批制设计文件复核制测量双检制工程试验检测制分阶段技术交底制隐蔽工程检查签证制分项工程质量评定制口常质量教育检查制项目经理质量责任制 总工程师质量责任制 质检工程师质量责任制 试验人员质量责任制 测量人员质量责任制 工班班长质量责任制 生产班组长质量责任制 质检员质量责任制操作工人质量责任制事故处理报告制29/39横琴新区市政基础设施BT项目非示范段(一期工程)DX-16软基处理方案Mice中国二十治集团有公司CHINA MCC20 GROUP CORP.LTD9.2 组织管理措施(1)建立以项目经理为首的质量保证体系，确立以质量为主的管理方针，推行全面质量 管理。建立由项目经理，项目总工和技术人员、测量、试验人员、施工人员组成的施工质量管 理小组，使每道工序始终处于受控状态。(2)开工前编制完善的施工方案，报业主审批后，认真组织实施。(3)项目经理部建立工地试验室，严格检测手段，做好材料进场、标准试验、工序检测 等工作，严格控制工程质量。(4)加强质量的检查验收，建立质量否决权制度，把质量考核与职工利益挂钩，严格工 序报验，分级把关，工序报验不合格，不得实施下一道工序的施工。9.3 技术保证措施(1)积极参加由业主组织的各阶段各专业的设计交底，认真组织施工图纸自审和会审，做好向班组进行技术操作和质量标准的交底工作。(2)严格按照设计图纸、施工规范、施工组织设计、施工作业设计等组织指导施工。(3)强化计量管理和实验检验管理，使用的计量器具必须有检测合格证。(4)认真做好测量定位放线，严格控制轴线、标高、垂直度。(5)认真做好施工记录、隐蔽工程记录及结构验收记录等，及时办理各种验收签证手续 并妥善保管所有签证资料。(6)采取有效措施预防质量通病的发生。9.4 材料检验措施采购的各种原材料必须具有生产许可证的厂家生产的具有出厂合格证书、产品质量保证书 和出厂试验报告的合格材料，材料进场后需现场见证取样，对原材料进行复检。十安全保证措施1 0.1 安全保证体系(见下页图)30/39dice中国二十治集画有BG公司CHINA MCC20 GROUP CORP.LTD横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案安全保证体系31/39横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案Mice中国二十治集团有公司CHINA MCC20 GROUP CORP.LTD1 0.2 安全管理制度措施：工程施工过程中严格贯彻执行中华人民共和国安全生产法、建设工程安全管理条例,建立健全各级安全管理制度，包括“安全生产责任制度”、“安全教育培训制度”、“安全技术制 度”、“施工方案逐级审批制度”、“安全协议制度”、“安全奖罚制度”和“包保责任制”等。做 到以制度强化施工安全管理，以措施保障施工安全。1 0.3 安全管理组织措施项目部成立安全领导小组，设专职安全负责人与专职安全工程师，施工队设专职安全员，班组设兼职安全员。制定严格的安全措施，定期分析安全生产形势，研究解决施工中存在的问 题。安全负责人具体负责安全工作，组织实施对项目的安全管理，保证施工生产安全贯穿于施 工全过程。充分发挥各专兼职安检人员的监督作用，及时发现和排除安全隐患。1 0.4 建立安全岗位责任制逐级签订安全生产承包责任状，明确分工，责任到人，重要工序施工必须认真落实逐级承 包责任制。抓好现场管理，严格按制定的安全规则和要求进行施工，保证奖罚制度的落实。1 0.5安全生产教育培训对参加施工的职工经常性地进行安全教育，提高职工安全意识。坚持“安全为了生产、生 产必须安全”、“安全第一”的思想，做到不违章作业、不带隐患作业。重点进行五个方面的教育培训，即：主人翁责任感和“安全第一、预防为主”的教育；安 全基本知识和技能的培训；遵守规程制度和岗位标准化作业的培训；文明施工的教育；开展安 全竞赛活动，进行安全检查评比，激发全员安全生产的自觉性。1 0.6 安全检查认真进行安全检查，项目经理部每周进行一次全面的安全大检查，由工地各级负责人与有 关业务人员实施。对重点和危险部位跟踪检查。按工程进展需要，由专业部门组织实施不定期的专业检查。安全检查有记录，对查出的问题立即进行整改，做到定人、定时间、定措施；危险性较大 的下发整改通知单；危及职工生命安全的下发停工令，整改合格后方准复工。1 0.7 安全技术交底每一工程开工前，做出详细的安全施工方案和技术措施，每道工序及时做好安全技术操作 规程交底。做好安全技术作业指导书和安全技术交底工作。1 0.8 安全事故应急预案为确保施工安全、顺利地进行，提高安全防范能力和发生安全事故时快速处置能力，制定32/39横琴新区市政基础设施BT项目非示范段（一期工程）DX-16软基处理方案Mice中国二十治集团有公司CHINA MCC20 GROUP CORP.LTD安全应急预案，制定具体的应急预案措施。成立应急处置领导小组，统一思想，提高认识。服 从指挥，加强领导。细化方案，组织演练。应急处置领导小组：组长：王立军、王河副组长：李丽宏、李雨均、许杰（驻地代表）、成员：邹纯（安全员）、李童文、赵东生、刘波、宋威及班组成员1 0.9 施工安全技术要求1、严格按照施工方案的要求作业。2、要严格遵守建筑机械使用安全技术规程的有关规定，遵守安全操作规程，做到三定制度，即（定机、定人、定岗位）。3、进入施工现场必须按规定正确戴好安全帽，穿着安全劳保用品，佩戴胸卡，高空作业 必须配戴安全带，施工区域不准赤脚、赤膊，不准穿拖鞋、凉鞋，严禁酒后施工作业，无关人 员不得进入施工区域。4、施工机械用电设备的安装、接线、拆卸必须由持证电工操作。5、现场施工用电，必须按照监时施工用电安全技术规定的要求，进行三相五线配电,实行一机一箱、一闸一漏、一保护。接地保护线必须接触良好可靠。6、机架要稳定平衡，确保移机行走的安全，预防泥土下沉措施，防止插板机倾翻。行走 时要有专人指挥，并且要注意上空的障碍物，如（电线、电缆及高压线）等。预防意外事故发生。7、严禁违章指挥，严禁违章作业，要做到统一、协调。8、作业前应检查桩机各部件及起吊用的钢丝绳，是否正常牢固可靠，转动部位必须设要 安全防护装置，防
