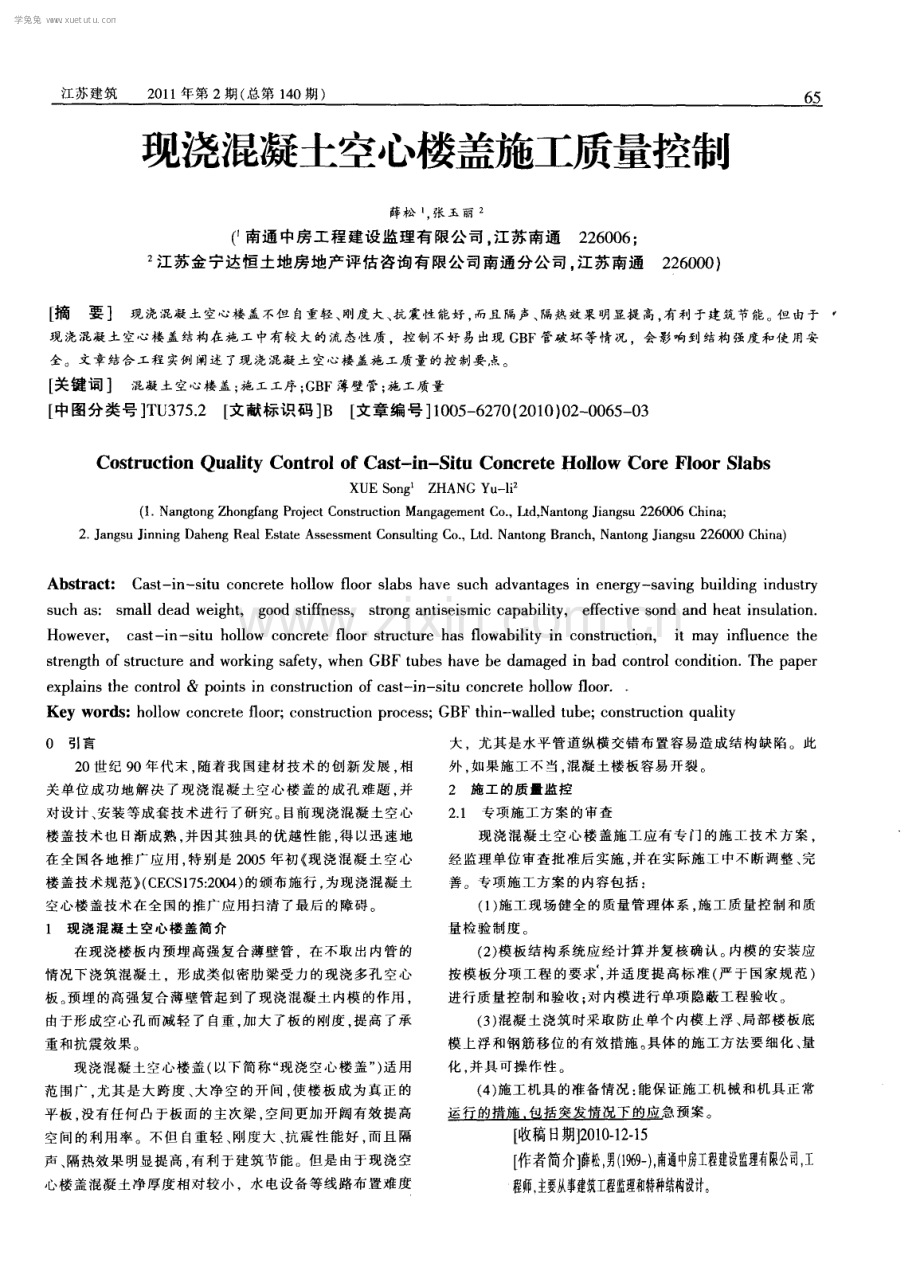

江苏建筑 2 0 1 1 年第 2期( 总第 1 4 0期 ) 6 5 现浇混凝土空心楼盖施工质量控制 薛松 张 玉 丽 ( 南通 中房工 程建设 监理有 限公 司 ， 江苏 南通2 2 6 0 0 6 ； 江苏金 宁达恒 土地房 地产评 估咨 询有 限公 司南通 分公 司 ， 江 苏南通 2 2 6 0 0 0 ) 摘 要 现浇混凝土空心楼盖不但自重轻、 刚度大、 抗震性能好， 而且隔声、 隔热效果明显提高， 有利于建筑节能。 但由于 现浇混凝土空心楼 盖结构在施 Y - 中有较大的流 态性质 ，控制不好易出现 G B F管破 坏等情 况，会影响到结构强度和使 用安 全。文章结合工程 实例阐述 了现浇混凝土空心楼盖施 工质量的控制要点。 【 关键词 混凝土空心楼盖； 施工工序； G B F薄壁管； 施工质量 【 中图分 类号 T U 3 7 5 2 【 文 献标识 码 B 文章编 号 1 0 0 5 6 2 7 0 ( 2 0 1 0 ) 0 2 0 0 6 5 0 3 C o s t r u c t i o n Qu a li t y C o n t r o l o f Ca s t - i n - S i t u C o n c r e t e Ho l l o w Co r e F l o o r S l a b s XU E S o n g Z HANG Yu l i ( 1 N a n g t o n g Z h o n g f a n g P r o j e c t C o n s t r u c t i o n M a n g a g e me n t C o ， L t d ， N a n t o n g J i a n g s u 2 2 6 0 0 6 C h i n a ； 2 J a n g s u J i n n i n g D a h e n g R e a l E s t a t e A s s e s s m e n t C o n s u l t i n g C o ， L t d N a n t o n g B r a n c h ， N a n t o n g J i a n g s u 2 2 6 0 0 0 C h i n a ) Ab s t r ac t ： Ca s t i n s i t u c o n c r e t e h o l l o w flo o r s l a b s ha v e s u c h a d v a n t a g e s i n e n e r g y-s a v i n g b ui l di n g i n d us t r y s u c h a s ： s ma l l d e a d we i g h t ， g o o d s t i f f n e s s ， s t r o n g a n t i s e i s mi c c a p a b i l i t y ， e f f e c t i v e s o n d a n d h e a t i n s u l a t i o n Ho we v e r ， c a s t i ns i t u h o l l o w c o n c r e t e flo o r s t r u e t u r e h a s flo wa b i l i t y i n c o n s t r u c t i o n， i t ma y i n f l u e n c e t h e s t r e n g t h o f s t ruc t u r e a n d w o r k i n g s a f e t y ， w h e n G BF t u b e s h a v e b e d a ma g e d i n b a d c o n t r o l c o n d i t i o n T h e p a p e r e x p l a i n s t h e c o n t r o l& p o i n t s i n c o n s t ruc t i o n o f c a s t - i n - s i t u c o n c r e t e h o l l o w fl o o r Ke y wor ds ：h o l l o w c o n c r e t e flo o r ；c o n s t r u c t i o n p r o c e s s ； GBF t h i n - wa l l e d t u be ；c o ns t ru c t i o n qu a l i t y 0 5 l 言 2 0世纪 9 0年代末 ， 随着我 国建材技术 的创新发 展 ， 相 关 单 位 成 功 地 解 决 了现 浇 混 凝 土 空 心 楼 盖 的 成 孔 难 题 并 对设计 、 安装等成套技术进行了研究 。 目前现浇混凝 土空心 楼盖技术也 日渐成熟， 并因其独具 的优越性能 ， 得 以迅速地 在全国各地推广应用 ， 特别是 2 o 0 5年初 现浇混凝 土空心 楼盖技术规范) ( C E C S l 7 5 ： 2 0 0 4 ) 的颁布施行 。 为现浇混凝土 空心楼盖技术在全国的推广应用扫清了最后 的障碍。 1 现浇 混 凝 土 空 心楼 盖 简 介 在现浇楼板 内预埋高强复合薄壁管 ，在不取 出内管的 情况下浇筑混凝 土形成类似密肋梁受力的现浇多孔 空心 板 。 预埋的高强复合薄壁管起到 了现浇混凝土内模 的作用 ， 由于形成空心孔而减轻 了自重 ， 加大了板 的刚度 ， 提高 了承 重和抗震效果 。 现浇混凝土空心楼盖( 以下简称“ 现浇空心楼 盖” ) 适用 范围广 ， 尤其是大跨度 、 大净空的开问 ， 使楼板成为真正 的 平板 ， 没有任何凸于板 面的主次梁 ， 空间更加 开阔有效提高 空间 的利用率 。不但 自重轻 、 刚度大 、 抗震性能好 ， 而且隔 声 、 隔热效果明显提高 ， 有 利于建筑节能。但是 由于现浇空 心楼盖混凝土净厚度相对较小 ，水 电设备等线路布置难度 ：大，尤其是水平管道纵横交错布置容易造成结 构缺陷。此 外 。 如果施工不当 ， 混凝土楼板容易开裂。 2施 工 的质 量 监 控 2 1 专项施工方案的审查 现 浇混 凝土空心楼盖施工应有专 门的施 工技术方案 ， 经监理单位审查批 准后 实施 ， 并在实际施工中不断调整 、 完 善。专项施工方案 的内容包括 ： ( 1 ) 施 工 现 场健 全 的质 量 管 理 体 系 ， 施 工 质 量 控 制 和 质 量检 验 制 度 。 ( 2 ) 模板结构系统应经计算并复核确认。 内模的安装应 按模板分项 工程的要求 ， 并适 度提高标准 ( 严 于国家规范 ) 进行质量控制 和验 收； 对 内模进行单项隐蔽工程验收。 ( 3 ) 混凝土浇筑时采取防止单个 内模上浮 、 局部楼板底 模上浮和钢筋 移位 的有效措施。 具体 的施工方法要 细化 、 量 化 ， 并 具 可 操 作 性 。 ( 4 ) 施工机具的准备情 况： 能保证施工机械和机具正常 运行的措施 。 包括塞发憧况二 ! 三 曲应急预案 。 【 收稿日,1 2 0 1 0 1 2 - 1 5 作者简介】 薛 松 ，( t 9 6 9 一 ) ， 南 通 中 房 工 程 建 设 监 理 有 限 公 司 ， 工 程 师 主 要 从 事 建 筑 工 程 监 理 和 特 种 结 构 设 计 。 学兔兔 w w w .x u e t u t u .c o m 江苏建筑 2 0 1 1 年第 2 期 ( 总第 1 4 0期) ( 5 ) 大面积混凝土连续 浇筑 的顺序和路线优化 ， 避免产 生施工冷缝。 ( 6 ) 整个施工过程 中的安全措 施必须满 足安全操作规 程 的相关要求 ， 并派专人现场全程监督检查 。 2 2 主要原材料质量控制 现浇混凝土空心楼盖结构各分项工程应符合 混凝土 结构工程施 工质量验 收规范 G B 5 0 2 0 4 ；对芯 管的材料检 验 。 要 按同一生产 厂家 、 同一材料 、 同一生产 工艺 、 同一规 格 且连续进场不超过 5 0 0 0件 为一个检验批 ， 检查 产品合 格证 、 出厂检验 报告 ； 对外 观质 量应 全数 目测检查 ； 每个检 验批随机抽 取 2 O个试件进行 尺寸偏差检验 ( 见表 1 ) ； 检验 合格后 ， 从 中随机抽取 3个试件检验重量和抗 压荷 载( 见表 2 ) ； 检验结果应 满足 现浇混凝 土空 心楼 盖结 构技术规程 C E C S 1 7 5 ： 2 0 0 4第 7 2 2 、 7 2 _ 3条要求 。 表 1 芯管尺寸允许偏差 检测项 目 允许偏差 m r n 长 度 外 径 端 面 垂 直度 平直度( 侧弯曲) 不 圆 度 0、 一2 0 -+3 5 5 5 2 3 工序质量监控 2 _ 3 1 模板支设 模板宜采用 1 5 c m 1 8 e m厚 胶合板 、 木工板 ， 竖 向结 构支撑 为可调式钢支架 ， 配以扣件式钢管支撑 ， 水平 支撑 为 5 0 m m l O 0 m m木龙骨和钢管。施工 时， 先搭设支撑系统 ， 再安装木龙骨及楼板模板 。 模板拼缝必须方正严 密， 且所有 板缝均粘贴柔性胶条，充分保证振捣混凝土不发生漏浆现 象 ， 使混凝 土内实外光 ， 外观质量 良好 。 由于板跨 度较大 ， 支 设模板时要按 2 。 起拱 。对模板安装 质量 指标要按企业质 量标准执行 ， 尤其是模板面平整度 的控制( 应严于国家规 范 要求) 。 此外 ， 后浇带支撑模 板与系统分离支置 ， 保证其它区域 拆模不影响后浇带支撑和模板 。 2 - 3 2 钢筋绑扎 钢筋绑扎先完成纵横 主梁钢筋 ， 然后排捅肋梁钢筋。 在 绑扎完梁筋并核对无误后 ， 为保证板筋 、 芯管及预埋件 、 预 留孔洞位置 的准确 ， 应先在模 板上标 出其位置 。 再按照顺 序 逐一安装 为控制高强复合薄壁芯管 ， 在混凝土浇筑时不上浮 ， 可 采用底排板筋上 口敷设 2 0m m 4 0m m方钢管搁 置 管 ， 再 沿截 面方 向用 8 #铁丝环绕。在各截面尺寸确认 ， 尤其是底 部钢筋保护层得以确认后 将铁丝两头分别穿过模板并与 支撑系统水平管相连扣紧绑牢 。 最后布置面层板筋 ， 并按设 计要求定位 ， 严格控制双层双向钢筋位置和混凝土保护层 。 2 - 3 - 3 高强度复合薄壁管安装 芯管 的布置除考虑施工 的便捷外 ，更为关键 的是芯管 整体布置应能合理传递各种结构 内力 ， 使结构受力合理 ， 传 力直接明确。 不 同的楼盖支承方式其芯管布置亦有所不同。 因此芯管安装质量控制主要有以下几个方面 ：安装时 芷 ： 管的同心度； ( 芯管安装的垂直位置； ( 芯管间的距离； 芯管与钢筋之间的间距； 芯管的完好无损。 在布管完成后逐根检查芯管定位尺寸及外观 ，做 到以 上 5个方面的控 制，保证芯管在混凝土楼板中准确定位是 整个工序的关键 。因此必须严禁将施 工机具等直接放 置在 内模上 。 施工人员不得直接踩踏 内模 。 2 _ 3 4混凝 土浇 筑 由于芯管与芯管之 间、 芯管与板底的间距较小 ， 根据工 程的实际情况 ， 可采取 以下措施来保证混凝土的施工质量 ： ( 1 ) 采用泵送商混凝土连续浇筑。混凝土级配经试验 ， 并由设计认可 ， 坍 落度一般不小于 1 5 0 m m 布料机臂 管直 接到达浇筑部位上方。 ( 2 ) 因为芯管有一定 的吸水性 ， 在混凝土浇筑前所有 卷 管表面应充分浇水湿润 ，以免 管大量吸水 而降低混凝土 的和易性 和坍落度 ， 从而产生空洞 、 麻面现象。浇筑过程中 要派专人跟踪检查 ，一经发现局部破损的芯管立 即采用水 密性胶带 等进行封堵。 ( 3 ) 混凝土下料时不宜太猛 ， 也不 可太 多 ， 当板厚超过 2 5 C l n时混凝土应分层浇筑 但间隔时间不得超过混凝土 初凝时间。混凝土的浇筑应沿平行于薄壁管方向下料 和振 捣 ， 若沿垂直薄壁管方 向下料 时， 必须顺管方 向振捣 ， 不得 采用多点围合式浇筑。 ( 4 ) 浇筑混凝土空心楼 盖时 ， 暗梁或大梁处可用普通振 动棒 ， 管与管肋处应严格采用插入式小振动棒 ( 直径 3 5 m m) 进行振捣 ， 面层混凝土用平板式振动器振捣 。 先将插入式小 振动棒在管问缝隙 中振捣 ， 不宜直接触压薄壁管进行振捣 。 管 问 混 凝 土 密 实后 可采 用 平 板 式振 动器 随 振 随 找 平 随捣 随抹 。 5 ) 浇筑混凝土时 ， 要注意安装管是否有上浮现象 一旦 表 2 芯管物理力学性能要求 学兔兔 w w w .x u e t u t u .c o m 江苏建筑 2 0 1 1 年第 2期 ( 总第 1 4 0 期 ) 6 7 有上 浮， 应立 即停止混凝土浇筑 ， 待采取相应措施后再继续 作业 。 6 ) 按照规范和设计要求 制作 混凝土试块 按规 范要求 进行混凝土养护。在混凝土强度达到 1 0 0 后 才能拆除底 模。外露 铁丝及时处理。 3工 程 实 例 某技师学 院综合楼工程 为钢筋混凝土框架结构 地下 1 层 为人 防( 建筑 面积 2 0 0 0 m ) 地 上 1 0层 总 建筑 面积 9 2 7 9 m 2 。 建筑 高度 3 9 9 m。 楼盖结构采用 G B F空心管 现浇 混凝土空心板楼盖 ， 布管方 向见图集 0 5 S G 3 4 3 ( 现浇混凝土 空心楼盖 边支承( 二) 大样 ， 空心管离梁边净距不应小 于 5 O mm，离预留洞边净距不应小于 1 0 0 mm，离暗梁边净距大于 5 0m m， 管壁问的间距为 5 0 m m。空心管采用 1 0 i n规格标 准管， 非标管长 1 5 0 0 mm、 l 2 O 0 m m、 8 0 o mm、 6 0 0 m m、 4 0 0 mm， 管头之间 1 0 0 mm为实心混凝 土。空心管 的排放 应综 合考 虑楼板预留孑 L 位置 ， 避免预 留孔在空心管处 ， 板上有轻 质隔 墙处不能布管 。 ( 1 ) 梁钢筋和楼板底筋绑扎完毕后 ， 用钢 卷尺测量实 际 铺设 G B F管空问尺寸 ， 分隔 点用石笔在底 筋上划线 ， 整齐 排放 下翼缘的方钢管， 排管时拉线凋直后再固定。( 见 图 1 ) 图 1 GBF管 分 隔 划 线标 识 ( 2 ) 为确保 内模整体或局部不 上浮 ， 采用 1 6 #铁 丝每间 隔 1 0 m距 离扎 在 上层 钢 筋 交叉 点 上 ，并穿 过模 板 固定 在 模板上支撑 的水平钢管上 在 四周及转角处 加同时应适 当 加密 ， 以确保 内模不上浮( 见 图 2 ) 。 图 2 C B F管限位卡安装 ( 3 ) 为 防止 G B F管水 平滑移 ， 方 钢管上按 布管 图管间 距要求安放 钢筋限位卡( 见图 2 ) 。 ( 4 ) G B F管应严格按照施工图或布管图进行排管 ( 如图 3 ) 。 ( 5 ) 排布 G B F管时 ， 应按 G B F管结构布置图施 工。 如设 计未作要求 ， 宜将其 与最靠近 的梁 、 墙钢筋的净空间距 调为 图 3 G BF管 排 管 圈 4 G BF管 结 构 布置 5 0 m m左右 与预留孔洞的净空间距调为 5 0 m m ( 见陶 4) 。 ( 6 ) G B F管下的预留线盒 、 预埋管线交叉点应尽 町能 布 置在管 问肋 位置 ，必 要时该位置 的 G B F管 可断开 ，或 在 G B F管管身锯缺 口并填堵 ，让出管线位置 。管线特别集 中 的大面积处 可以小直径 G B F管替代 。 ( 7 ) 加强对 G B F管 的成品保护 ( 加强 G B F管堆放 管理 ： G B F管运至现场 ，安排专人 卸 货 ， 做到轻拿轻 放 ， 堆放整 齐 ， 严禁 随意乱放 ， 任 意摔 坏 GB F管 切实加强 G B F管的吊运管理： G B F管吊运必须有专 门的吊笼或 吊箱 严禁使用钢丝绳直接吊运 。G B F管 吊运 过程中 ， 应避免忽上忽下 ， 防止 G B F管受到冲击力而损坏。 严格执行 G B F管安装操作、 混凝土浇捣规定， 切忌 施工人员踩踏在已安装 的 G B F管上 。 所有施工材料均不得 直接堆放在 G B F管上 ， 振动棒等不宜直接 与 G B F管接触 ， 以免造成 G B F管破损 。 影响工程质量 。 严格遵循施_ 【 = 程序，各专业工种交叉作业时要认真 保护好相互之 间的成品 ， 杜绝野蛮施工。 通过上述质量监控措施进行施工 ，使施工 中的技术 问 题得 到预控 经质检部门按优质结构质量标准进行检测 ， 达 到规 范标准 满 足设计要求 ， 取得 了较好的效果 。 4结束 语 现浇混凝土空心楼盖 ， 整体受力性能好 ， 在使用 中 ， 隔 音效果非常显著 。 现浇混凝土空心楼盖结构的施工 ， 是一种 新 的施工 艺 。另外 ， 在 8 m 1 5 m跨度 内， 无需采用预应 力技术， 从 而降低工程成本 ， 加快施工进度。 目前现浇空心 楼盖技术已在全 国迅速推 广 ， 广泛应用 于办公楼 、 图书馆 、 医院、 疗养院、 体育馆等大跨度 的建筑 中。 学兔兔 w w w .x u e t u t u .c o m
