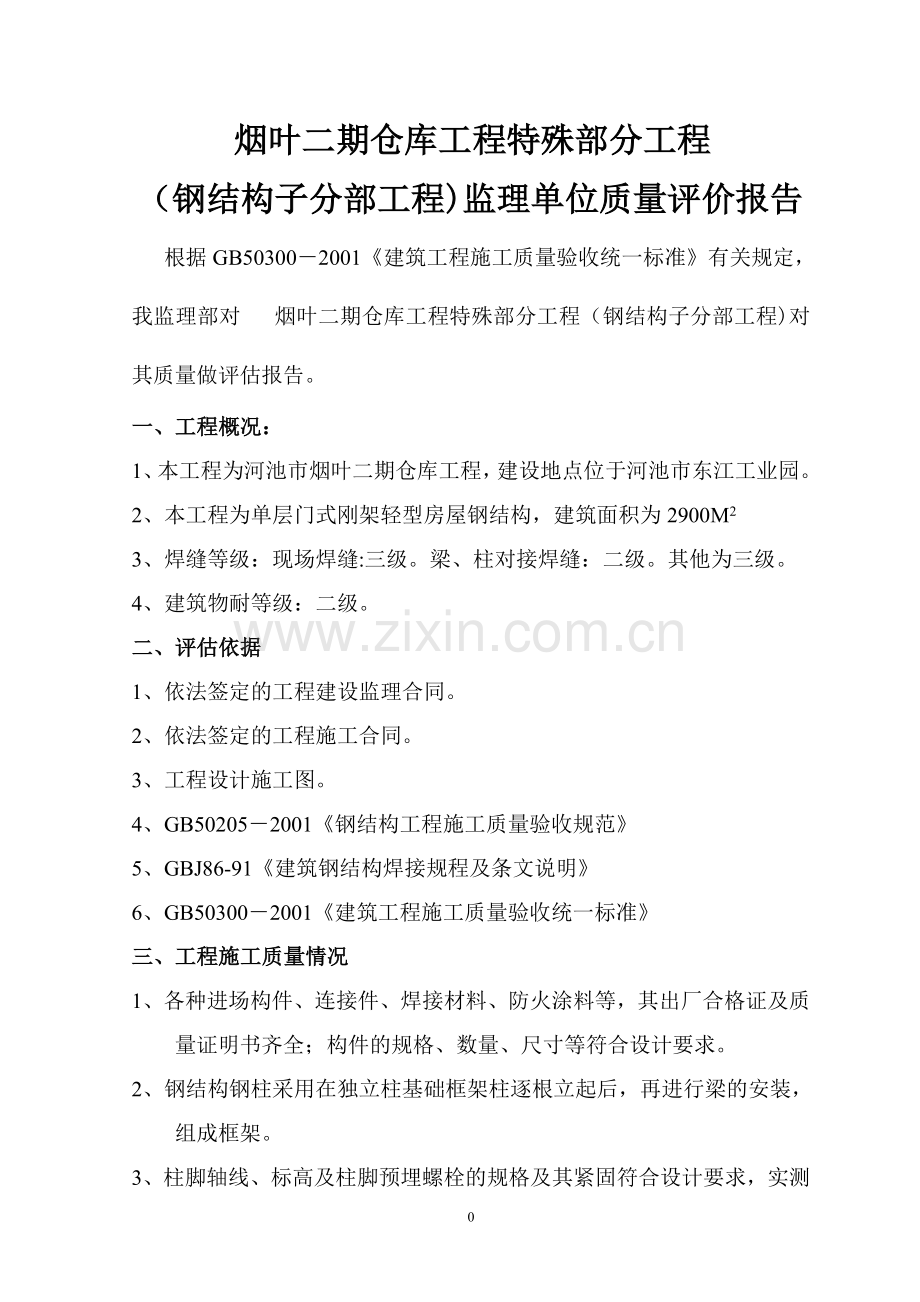

烟叶二期仓库工程特殊部分工程
（钢结构子分部工程)监理单位质量评价报告
根据GB50300－2001《建筑工程施工质量验收统一标准》有关规定，我监理部对 烟叶二期仓库工程特殊部分工程（钢结构子分部工程)对其质量做评估报告。
一、 工程概况：
1、 本工程为河池市烟叶二期仓库工程，建设地点位于河池市东江工业园。
2、 本工程为单层门式刚架轻型房屋钢结构，建筑面积为2900M2
3、 焊缝等级：现场焊缝:三级。梁、柱对接焊缝：二级。其他为三级。
4、 建筑物耐等级：二级。
二、评估依据
1、依法签定的工程建设监理合同。
2、依法签定的工程施工合同。
3、工程设计施工图。
4、GB50205－2001《钢结构工程施工质量验收规范》
5、GBJ86-91《建筑钢结构焊接规程及条文说明》
6、GB50300－2001《建筑工程施工质量验收统一标准》
三、工程施工质量情况
1、各种进场构件、连接件、焊接材料、防火涂料等，其出厂合格证及质量证明书齐全；构件的规格、数量、尺寸等符合设计要求。
2、钢结构钢柱采用在独立柱基础框架柱逐根立起后，再进行梁的安装，组成框架。
3、柱脚轴线、标高及柱脚预埋螺栓的规格及其紧固符合设计要求，实测 柱脚标高12点，偏差均在＋5～－3mm内.混凝土基础中心线的偏移度小于5mm,基础两对角线之差小于5mm，预埋地脚螺栓露出长度偏差在4～17之间。柱脚二次灌浆程序符合规范要求，采用C40细石砼灌浆料进行灌浆，灌浆密实。
4、钢构架各立柱间距复测偏差均不大于10mm，立柱标高偏差均在±5mm以内。
5、钢架立柱垂直度偏差均不大于20mm实测垂直度各2点，偏差均在15mm内，侧向弯曲矢高各1个点，偏差均在5mm内；钢架整体垂直度和整体平面弯曲各抽查4处,偏差均在8～11mm内，符合验收规范要求。
6、抽查螺栓终拧20套，无滑动，全部合格。
7、 压型金属板安装符合要求:
l 压型金属板固定可靠、牢固,压型金属板支承构件上可靠搭接，搭接长度符合设计要求。
l 压型金属板安装平整、顺直,板面未发现施工残留物和污物。
8、钢结构焊接符合设计要求。
l 焊工具有合格的合格焊工证，其合格项目覆盖其施焊项目。
l 焊脚尺寸（用焊缝量规抽查）偏差在1~4mm之间。
l 焊缝表面没有裂纹、焊瘤等缺陷。
9、钢结构表面基本清洁,无油污、灰尘和泥砂等，部分构件掉漆后均全部补刷同色油漆，并做面漆。
10、钢结构防火涂料涂装符合设计要求.
四、安全功能检验
1．对现场所用高强度螺栓进行开箱见证取样，做复试符合设计要求和现行国家产品的规定，符合GB50205—2001第4.4。2的规定，见复检报告。
2．焊缝质量：根据设计要求和规范规定对二、三级焊缝进行超声波探伤，均符合GB50205-2001第5。2.4、5。2.6、5。2.8、5.2。9条的规定，见探伤报告。
3．高强度螺栓的施工质量：经现场抽检共检查58个点，合格56个点，合格率96％。符合GB50205—2001第3。0.5的规定，判定合格。
4．柱角及支座的施工质量:现场抽检垫板、二次送浆、锚栓坚固，共抽检38处，合格处，合格率92%.
5．钢梁及钢柱
（1）检查钢梁的变形垂直度和侧向弯曲，共抽查6根梁，采用吊线、拉线、经纬仪和钢尺现场实测偏差均符合GB50205—2001第10。3.3的规定。
(2）钢柱的垂直度，现场抽查32个,采用经纬仪和钢尺实测均符合GB50205-2001第11。3.2表中柱子安装的允许偏差。
6．主体结构的平面整体弯曲和整体垂直度,用经纬仪测量偏差均在GB50205—2001第10。3。4表的偏差要求之内。
五、工程观感质量检查如下:
1．普通涂层：每轴线共查5处，观察构件表面无误涂、无漏刷、无漏层、无脱皮和反锈等，基本均匀，没出现皱皮、流坠、针眼、气泡现象。
2．防火涂层：检查符合GB50205—2001第14.3。5和14。3.6的规定，见消防部门出具的消防验收检测报告。
3．压型金属板表面：对厂房屋面压型金属板进行全面观察检查，均符合GB50305-2001第13.3。4条的规定。
六、以上检查结果评定如下：
1．厂房分项工程质量均符合GB50205-2001的规定和设计文件的要求。
2．质量控制资料基本齐全。
3．安全功能检测和见证复试均符合设计要求、规范规定。
4．观感质量：一般。
综上所述:烟叶二期仓库工程钢结构施工质量为合格工程，可以对钢结构子分部进行验收。
广西广安工程监理有限公司
总监：
年 月 日
