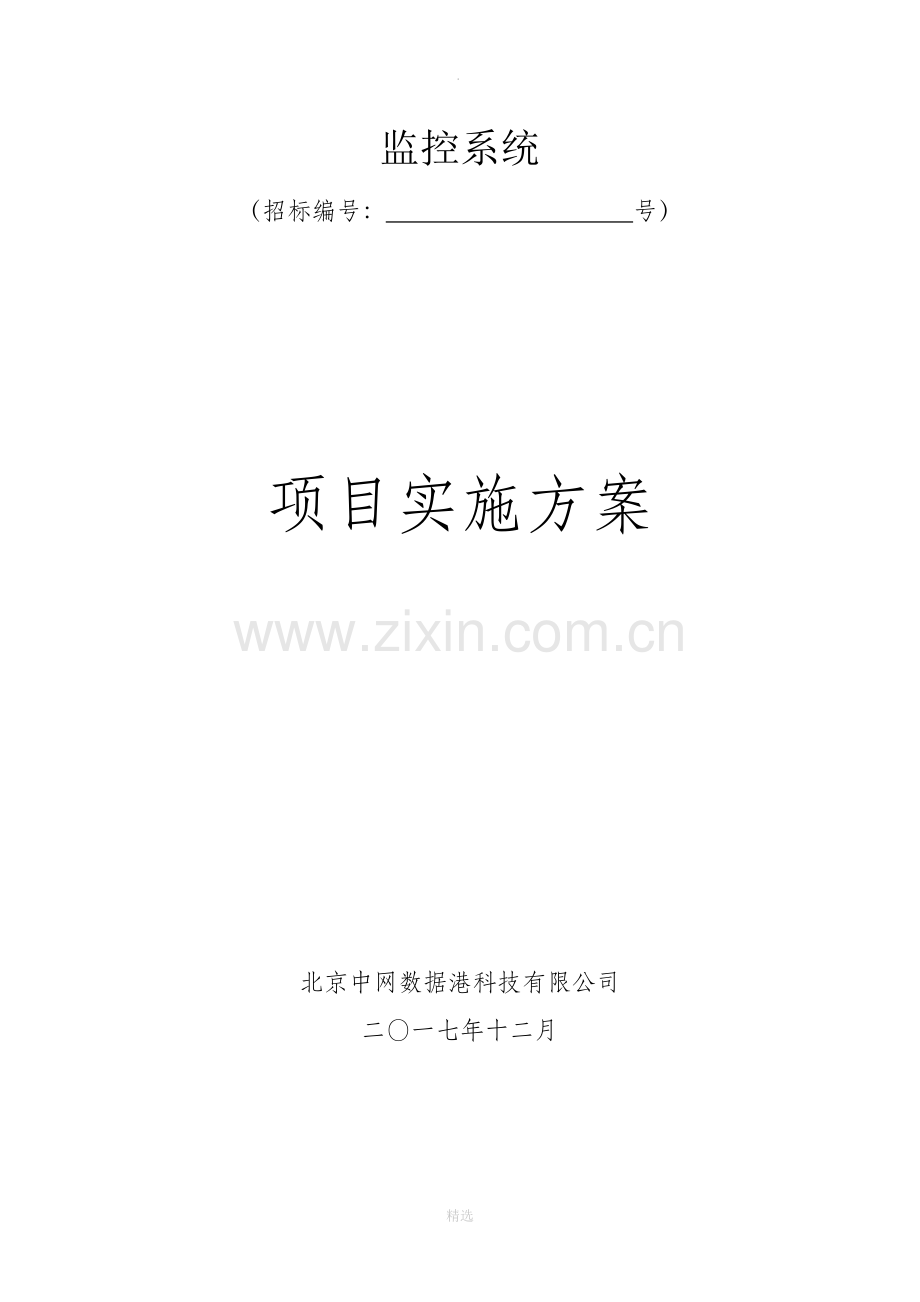

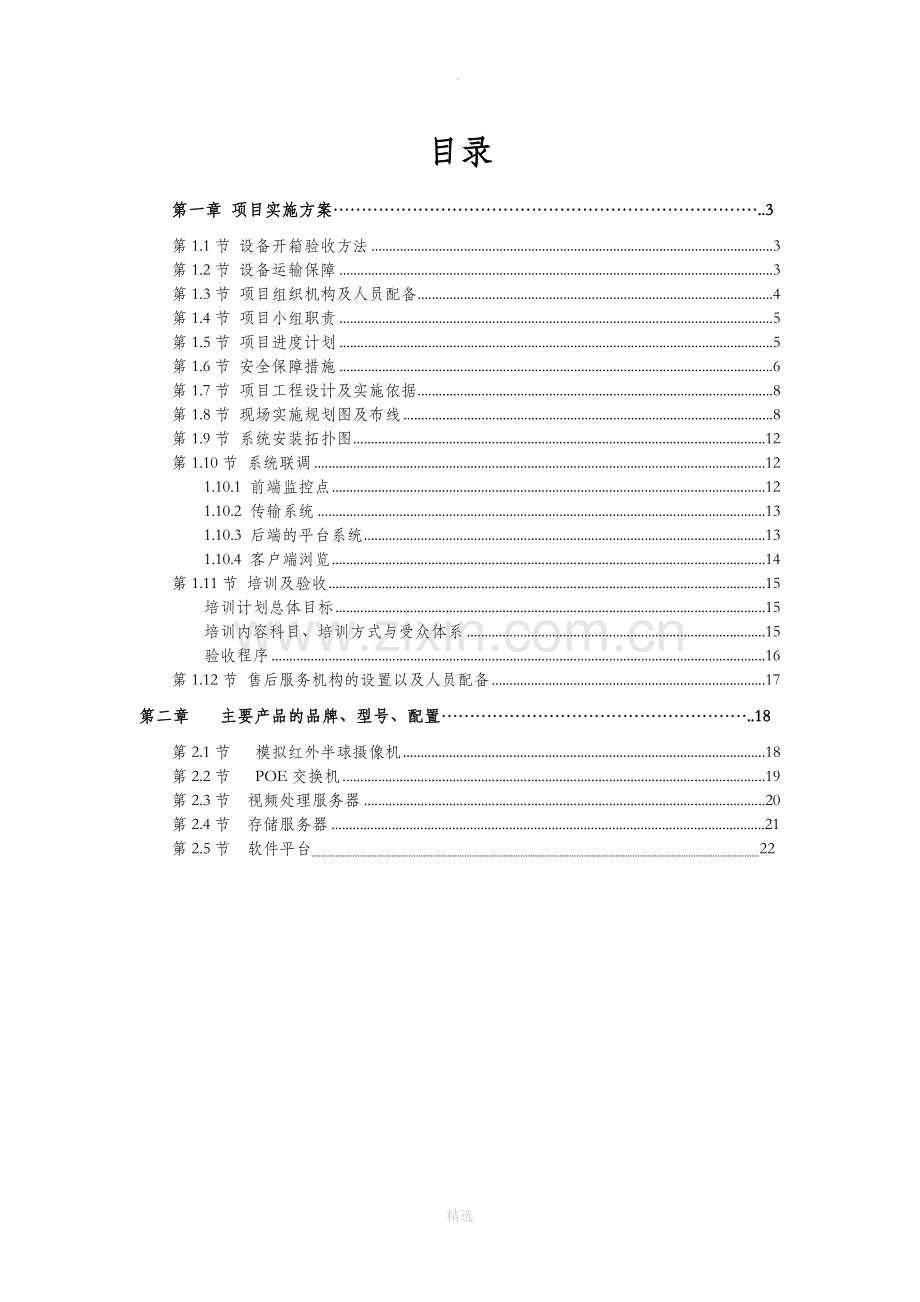

.监控系统（招标编号： 号）项目实施方案北京中网数据港科技有限公司二一七年十二月目录l第一章 项目实施方案.3第1.1节 设备开箱验收方法3第1.2节 设备运输保障3第1.3节 项目组织机构及人员配备4第1.4节 项目小组职责5第1.5节 项目进度计划5第1.6节 安全保障措施6第1.7节 项目工程设计及实施依据8第1.8节 现场实施规划图及布线8第1.9节 系统安装拓扑图12第1.10节 系统联调121.10.1 前端监控点121.10.2 传输系统131.10.3 后端的平台系统131.10.4 客户端浏览14第1.11节 培训及验收15培训计划总体目标15培训内容科目、培训方式与受众体系15验收程序16第1.12节 售后服务机构的设置以及人员配备17第二章主要产品的品牌、型号、配置.18第2.1节 模拟红外半球摄像机18第2.2节 POE交换机19第2.3节 视频处理服务器20第2.4节 存储服务器21 第2.5节 软件平台 22l 第一章 项目实施方案第1.1节 设备开箱验收方法1. 我公司将采用与采购人相应的要求严格按照北京市财政局转发财政部关于进一步加强政府采购需求和履约验收管理的指导意见的通知的要求进行验收。2. 供应的货物（设备）按照采购合同中规定的试用期满后无质量问题，采购人与供应商应签署质量验收合格证明书。3. 检查设备外包装是否是原厂包装，硬件设备外观是否损坏；4. 检查设备配置与投标设备配置是否相符；5. 项目完成合7个工作日我公司将按照质量验收合格证明书和中标人开具的加盖财务章的收据办理履约保证金的退款手续。附：货物开箱验收表（如下表）：设备开箱验收表（送货清单）序号名称品牌型号数量单位接收方签字、日期摄像机摄像机3T25-I3 200万216台支架原装支架216个千兆交换机TP-LINK SG1005P 5口63台千兆交换机TP-LINK SG1210PE 8口4台千兆交换机TP-LINK TL-SG1218PE 16口2台千兆交换机TP-LINK SG1226P 24口2台路由器TP-LINK TL-R47371台网线安普腾讯超五类无氧铜11000米电源线国标1.5平方无氧铜3800米企业级路由器华三 6300G2千兆 300-400用户1台汇聚交换机华为 S1724G-AC 24口1台硬盘希捷6T 7200M49块KVM迈拓 8进1出 VGA USB1套工作站联想 P510 1台存储服务器华为5288V3 24*6TSATA3.52台配电箱国产国标71个空气开关国产国标71个电源插排公牛71个PVC槽2.0或者PVC线管DN20国产国标11000米第1.2节 设备运输保障我公司商品包装均为纸箱或木箱包装，视具体商品确定，发货均有保价运输，最大限度的保障货物的安全性，保障客户的利益，降低损失，让客户购物放心、舒心，满意。同时我公司所提供货物均为点对点服务，即我公司直接运输设备到用户现场，减少货物的中转环节，保障设备运输安全。第1.3节 项目组织机构及人员配备针对该项目工期短、任务紧的特点，我公司拟专门成立针对本项目实施小组，采用项目组的组织方式来实施该项目。1、 项目领导小组简称领导小组由公司总经理主持，与项目有关的如技术总监、财务总监及项目实施小组组长（项目经理）为领导小组成员。领导小组的主要工作是：制定方针策略，指导项目小组；设定项目目标、范围及评价考核标准；批准项目计划，监控项目进程；调配人力和资金；推动培训工作；解决项目小组不能解决的问题；审批项目的工作准则与工作规程，保证项目能够正常进行；对项目成败全面负责。总经理: 关海平项目经理: 刘云飞 工程技术组长: 张嘉美 工程技术保障（片区组长）: 高明鹏 孙雷 马帅 肖飞 2、项目组织机构人员配备状况此次项目我们分成学习个大组，每个大组有布线施工人员3-10名（根据实际安装情况随时调整），技术人员1名负责安装调试和培训工作。项目小组职责项目经理（组长）职责.保证订货符合设计，并按期到位建设方指定场所；.制定项目阶段性目标和项目总体控制计划，划分出主要工作内容和工作量，确定项目阶段性目标的实现等；. 及时决策项目实施方案、资源调配、进度计划安排等；. 履行合同义务，监督合同执行，处理合同变更。采购小组职责. 负责制定采购方案和采购计划，安排采购工作日程；. 根据合同需要及时采购产品与维修配件；财务小组职责. 负责项目资金管理，编制资金计划，保证生产及其他资金的使用；. 对项目财务状况和资金运用情况进行预测、控制和分析总结，做到及时、准确。质量监督小组职责. 制定项目巡回检查计划、执行；. 对产品质量与工程质量进行监督检查。调度小组职责. 制定物流准备计划；. 计划调度物货分发以及货物运输，保障项目产品及时到达指定地点。第1.4节 项目进度计划此次项目时间紧，各个安装点分布较广，每个安装点的情况有所不同，我们将按下面的时间进度安排工程实施。我们计划项目实施的时段为：合同签订后30天内完成。预计时间为：1月8日到2月6日。第1.5节 安全保障措施成立以项目经理为队长、技术负责人组长、安全总监 为副组长，班组组长为组员的项目安全生产领导小组，在项目形成纵横网络管理体制，各自职责如下：项目经理：全面负责现场的安全措施，安全生产等，保证施工现场的安全；技术负责人：制定项目安全技术措施和分项安全方案，督促安全措施落实，解决施工过程中不安全的因素；安全监理：督促施工全过程的安全生产，纠正违章，配合有关部门排除施工不安全因素，安排项目内安全及安全教育的开展，监督劳动用品的发放和使用；施工组长：负责上级安排的安全工作的实施，进行施工前安全交底工作，监督并参与班组的安全学习。安全管理组织计划在本工程施工过程中，项目将严格执行二级交底和教育制度，即项目总工、项目安全负责人向施工组长和部门负责人交底，施工组长、部门负责人和施工班组交底。 安全防护措施1. 现场安全用电2. 机器设备安全防护1) 施工现场各种机器设备要按照施工操作规范进行使用；2) 所有施工用设备不允许带病作业。3. 施工人员安全防护1) 进场施工人员，必须经过安全培训教育方可上岗；2) 施工人员必须遵守现场纪律和国家法令、法规、规定的要求，必须服从项目经理部的综合管理；3) 施工人员进入施工现场必须佩带工作牌；4) 施工人员工作前不许饮酒，进入施工现场不准嬉笑打闹；5) 施工人员应立足本职工作，不得擅自动用不属于本职工作范围内的设备。第1.6节 项目工程设计及实施依据 安全防范工程技术规范 GB503482004安全防范系统验收规则 GA3082001视频安防监控系统技术要求 GAT 3672001电子计算机场地通用规范 (GB28872000)计算机软件需求说明书编制指南GB938588计算机软件开发规范GB856688计算机站场地安全要求(GB936188)信息技术互连国际标准(ISOIECll8 D 1-95)信息技术、软件包顾量要求和测试(GBT 17 5 1 9 9 8)软件维护指南（GB/T14079-93）民用闭路电视监控系统工程技术规范 （GB50198-94）音频、视频及类似电子设备安全要求 （GB8898-2001）第1.7节 现场实施规划图及布线我们公司首先要到每一个点进行现场勘察，进行监控点位的设计和确定。按功能和要求进行设备的安装。现做一个基本的布局，作为示意图。监控线缆的传输长度及敷设1、视频线 摄像机到监控主机距离 80 米 ，用超五类非屏蔽100Mb双绞线。 摄像机到监控主机距离 80 米 ，用 光纤传输。 2、摄像机电源线 若系统POE摄像机超过80M，摄像机就需独立供电。摄像机到监控主机的平均距离为50米，则应使用RVV 2.5铜芯双塑线作电源主线，不同距离所使用的电源线见如下表： 摄像机到监控主机的平均距离 80200m 180m 电源线规格（2线） 4 2.5 监控系统线路铺设 （以穿管和暗线为主） 1、视频线敷设注意事项： 1）若摄像机到监控主机（交换机、路由器）的距离少于80米，可用超五类非屏蔽100Mb双绞线，若超过80米，应该采用光纤传输，以保证监控图像的质量。 2）对于摄像机安装在室外（如大院门口或停车场等），线路需要在室外套管固定走线或通过架空钢缆走线。 2、监控施工走线方法和流程：1）使用导线，其额定电压应大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面积应能满足供电和机械强度的要求。 配线时应尽量避免导线有接头。除非用接头不可的，其接头必须采用压线或焊接。导线连接和分支处不应受机械力的作用。 信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离 50CM以上。控制箱的交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。以提高防盗系统的防破坏性能。2）线管配线有明配和暗配两种，明配管要求横平竖直、整齐美观。暗配管要求管路短、畅通、弯头少。 线管的选择，按设计图选择管材种类和规格，如无规定时，可按线管内所穿导线的总面积（连外皮），不超过管子内孔截面积的 70% 的限度进行选配。 为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒或拉线盒，其位置应便于穿线。 （1）、管子长度每超过 40米、无弯曲时；（2）、长度每超过 25米、有一弯时；（3）、长度每超过 15米、有两个弯时；（4）、长度每超过 10米、有三个弯时； 线管的固定、线管在转弯处或直线距离每超过 1.5米应加固定夹子。电线线管的弯曲半径应符合所穿入电缆弯曲半径的规定。 凡有沙眼、 裂纹和较大变形的管子禁止使用于配线工程。线管的连接应加套管连接或扣连接。 竖直敷设的管子，按穿入导线截面的大小，在每隔 10-20米处，增加一个固定穿线的接线盒，用绝缘线夹将导线固定在盒内，导线越粗，固定点之间的距离越短。 在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处理。 接线盒或接线盒的固定应不少于三个螺钉。 连线盒与管子的连接应加杯梳。 接线盒或接线盒应加盖。线管的分支处应加分线盒。第1.8节 系统安装拓扑图第1.9节 系统联调1.9.1 前端监控点采用数字高清红外摄像机（200W），连接VPN交换机配置二级监控中心进行前端高清摄像机的管理、录像等策略。配置高清电脑实时浏览前端高清视频。1.9.2 传输系统通过公网将前端的网络视频设备连接至监控中心。前端高清视频配置合理的码率，以达到最优图像效果下的带宽需求。1.9.3 后端的平台系统在监控中心安装部署高清视频监控平台，采用流媒体转发服务汇聚前端的网络高清视频流，并转发给浏览客户端（进行图像的实时浏览和录像回放）。同时搭建相应管理服务，数据库服务、录像点播服务实现设备的统一管理和用户权限的分配。1.9.4 客户端浏览通过PC客户端登录高清监控平台实时浏览视频，或者通过高清解码器上电视墙第1.10节 培训及验收培训计划总体目标培训目标：通过专项培训，一方面为客户培养XXX名拥有一定的故障分析和处理能力的系统管理人员，另一方面为产品实际使用者培养XXX名拥有熟练使用监控设备及基本故障判断能力的计算机操作人员。按照招标文件要求，我公司与设备原厂商针对该项目定制的专项优质服务，对于投标范围内所提供产品的基本原理、操作使用、保养维修按照合同规定进行培训。通过培训使用户能够系统了解设备相关基础知识，掌握设备使用、保养技能，保障该项目设备正常运行，确保使用者得到有效的技术支持。培训内容科目、培训方式与受众体系远程培训现场培训设备使用人员管理人员及设备使用人员持续提高使用人员能力资料、信息的持续补充图1.课程有三种广度和深度对应不同受众不同的培训方式及内容面向的受众和培训目标不一样，如表：表1.内容分类内容科目培训目标备注现场培训监控系统硬件产品相关设备的基本操作原理、调试、操作使用和保养维修等有关内容教程产品的基本原理、操作使用以及保养基本维护为目的远程支持设备相关实务知识能依据操作的基本规则对设备进行正常工作使用条件和任务下的独立操作协助解决为目的表2.培训分类培训方式培训受众备注现场培训设备安装现场培训用户单位相关设备管理人员、使用人员远程支持远程网络、电话支持用户单位相关管理人员、使用者表3.培训分类培训方式培训受众备注远程支持通过各种渠道提供资料信息共享、远程网络、电话支持用户单位相关管理人员、使用者持续提高使用人员能力验收程序买方将依据与中标供应商签署的合同，并参照该中标供应商提供的投标书对其提供的系统进行验收。对系统的验收包括检查其功能和性能是否与投标书完全一致。中标供应商必须按标书技术部分要求对其系统的性能和配置进行测试检查，并做出测试方案、测试过程和有测试数据的测试报告。测试、验收项目完成后由甲方组织验收。验收主要分以下几方面：（1）设备单项验收。包括对设备名称、规格、型号、数量、完整性、配件、备件、技术资料等进行验收。这些在每个安装点上可以进行，以设备开箱验收单为依据。（2）系统集成验收。对系统各项性能指标按国际标准进行测试验收。从初次验收合格并签署验收结算书之日起，系统运行1周后，由购买方、中标供应商和有关专家三方共同进行工程竣工验收和系统测试，并出具系统测试和验收报告。系统测试和验收报告作为工程竣工验收的重要依据之一。项目工程验收验收组织和程序验收前必须确定验收时间、地点及参加验收的组成成员。在所有系统安装好后，举行至少由最终客户、 公司和监督方组成的验收小组共同进行验收。在验收时乙方承诺提供以下文件资料： A.货物的操作使用维护说明书； B.货物的安装调试验收规范； C.各种随机文档及附件； D.项目实施方案、设备开箱验收单。 E.设备检测、安装、调试和试运行记录。 F.验收报告。 验收合格后，双方在验收报告上签字盖章。第1.11节 售后服务机构的设置以及人员配备服务承诺序号保修内容与范围保修时间维修响应时间1所有产品X年XX小时 整个工程XX年免费上门维护为保证本项目中的所有设备在施工结束后能可靠运行，需要有充足的资金用于售后服务工作。我公司专为售后服务准备了合同总价11.5%的售后资金支持公司技术人员售后服务费用专项资金。这也是售后服务得以保证的基础。l 我公司建立以软件工程师、硬件工程师、系统集成工程师以及相关技术人员和售后服务的其他人员组成售后服务中心，充分满足售后服务的在技术上和组织上的支持。l 便及时响应和处置一线客户的问题，我公司指派专业人员12小时负责接听客户服务电话，并负责处置客户在电话中反映的问题。l 公司设立专用售后服务备件仓库，以保证在客户系统出现故障一时无法解决时，能及时提供必须的部件进行更换，从而确保系统正常稳定运行。第二章 主要产品的品牌、型号、配置第2.1节 数字高清枪机摄像机第2.2节 POE交换机9个10/100/1000M自适应RJ45端口1个千兆SFP光纤模块扩展插槽8个千兆RJ45端口支持IEEE 802.3af/at标准PoE供电单口供电功率可高达30W，供电总功率达121W 支持IEEE802.3X全双工流控与Backpressure半双工流控 支持端口自动翻转（Auto MDI/MDIX）功能 所有端口均具备线速转发能力 内置开关电源板支持IEEE 802.3af/at标准，自动检测与识别符合IEEE 802.3af/at标准的设备并为其供电；8个千兆RJ45端口均具备PoE供电能力，每端口供电功率上限达30W；整机供电功率上限达121W；智能功率管理，如果受电设备功率超过121W，系统启动PoE端口优先级机制，切断优先级低的端口供电。提供9个10/100/1000M RJ45，满足向千兆网络的组网需求，同时提供1个千兆SFP（mini GBIC）光纤模块扩展插槽，搭配使用SFP光纤模块即可方便连接至光纤骨干网络，大大扩展设备适用范围，节省用户投资。第2.3节 视频处理服务器联想ThinkStation P510（E5-1620 V4/32GB/2TB/K620）详细参数处理器产品类型台式工作站CPU类型Intel 至强E5-1600 V4CPU型号Xeon E5-1620 V4CPU主频3.5GHz标配CPU数量1颗最大CPU数量1颗制程工艺14nm三级缓存10MB总线规格QPI 6.4GT/sCPU核心四核纠错CPU线程数八线程主板规格主板芯片组Intel C612扩展槽2PCIe 3.0 x16插槽2PCIe x4插槽1PCIe x1插槽1PCI插槽内存规格内存类型DDR4 RDIMM内存大小32GB内存描述支持DDR4 2400MHz内存内存插槽数量8DDR4 DIMM纠错最大内存容量512GB存储规格硬盘接口类型SATA硬盘容量2TB硬盘描述7200转驱动器托架4个灵动硬盘托架，2个5.25英寸外置托架RAID模式支持RAID 0/1纠错光驱类型DVD-ROM视频/音频显卡芯片nVidia Quadro K620显存容量2GB显存类型GDDR3纠错GPU专业级显卡软件系统预装操作系统DOS（实际预装系统版本，视出货批次而定）外观特征机箱类型可立可卧塔式机箱产品尺寸440470175mm其它参数I/O接口8USB3.0接口+4USB3.0接口1RJ45网络接口1IEEE 1394音频接口多合1读卡器保修信息保修政策全国联保，享受三包服务质保时间3年质保备注3年部件及人力3年有限保修客服电话800-810-8888电话备注9:00-18:00详细内容如产品在正常使用和维护条件下，因材料、工艺或制造问题导致性能故障，在保修期内，我们将按本文件规定为您提供修理、更换或退货等保修服务。在保修范围内修理或更换后的产品或部件，在剩余保修期内继续享有保修，剩余保修期不足3个月的按3个月计算，但对初始保修期在1年以下的产品和/或部件，在上述情况下，剩余保修期不足30天的按30天计算。第2.4节 存储服务器形态4U 2路机架服务器处理器IntelXeonE5-2600 v3/v4系列处理器内存16个DDR4 DIMM插槽本地存储40盘机型 前端： 可以配置24个3.5英寸SAS/SATA硬盘 后端： 可以配置16个3.5英寸SAS/SATA硬盘 或配置14个3.5英寸SAS/SATA硬盘+2个2.5英寸SAS/SATA/SSD硬盘 或配置12个3.5英寸SAS/SATA硬盘+4个2.5英寸SAS/SATA/SSD硬盘28盘机型 前端： 可以配置24个3.5英寸SAS/SATA硬盘 后端： 可以配置4个3.5英寸SAS/SATA硬盘 或配置2个3.5英寸SAS/SATA硬盘+2个2.5英寸SAS/SATA/SSD硬盘 或配置4个2.5英寸SAS/SATA/SSD硬盘RAID可选配支持RAID0、1、10、5、50、6、60等，支持Cache超级电容保护，提供RAID状态迁移、RAID配置记忆、自诊断、Web远程设置等功能板载网络支持的网络配置： 2个GE电口，支持NCSI功能，支持WOL和PXE 4个GE电口，支持NCSI功能，支持WOL和PXE 2个10GE光口，支持NCSI功能，支持PXE 2个10GE电口，支持NCSI功能，支持WOL和PXE 2个GE电口和2个10GE光口，支持NCSI功能，支持WOL和PXEPCIe扩展最多支持6个PCIe扩展插槽风扇热插拔风扇模组，支持N+1冗余电源2个热插拔电源，支持11冗余管理 采用华为Hi1710管理芯片，独立接口，支持SNMP、IPMI，提供GUI、虚拟KVM、虚拟媒体、SOL，深度预故障检测（PFA）、智能电源、远程控制、硬件监控等特性 支持华为eSight管理软件，支持被VMWare vCenter、微软SystemCenter、Nagios等第三方管理系统集成工作温度5C - 40C，符合ASHRAE CLASS A3标准第2.5节 平台软件软件名称网络视频监控iVMS-4200 V2.7.0.6软件描述软件版本 iVMS-4200 V2.7.0.6iVMS-4200完整版包含客户端所有功能模块，是为嵌入式网络监控设备开发的软件应用程序，适用于嵌入式网络硬盘录像机、混合型网络硬盘录像机、网络存储设备(CVR)、网络视频服务器、NVR、IP Camera、IP Dome和解码设备、云服务、报警主机、门禁设备、可视对讲等设备，支持实时预览、远程配置设备参数、录像存储、远程回放和下载、报警信息接收和联动、电视墙解码控制、电子地图、日志查询、门禁控制及考勤管理等多种功能。iVMS-4200以模块形式提供系统功能，各模块名称及功能简介如下，请按照具体需求进行选择安装：（1）客户端：管理设备和其他模块的核心模块，包括设备管理、远程回放、预览、电视墙、电子地图、门禁控制、考勤管理、实时处警等功能。（2）流媒体服务器：通过服务器的并发处理，转发实时的音视频流，合理有效的减轻编码设备的带宽压力。（3）存储服务器：录像服务器，用于存储和备份录像。功能特性（1）配套设备激活机制，支持设备激活、密码重置等功能。（2）支持云服务账户下设备的添加、删除、预览、回放、报警接收。（3）监控点联动支持联动其他监控点，报警联动功能更加完善。（4）支持在线设备搜索功能，支持编解码设备网络参数的修改。（5）主预览、电子地图、电视墙等模块可灵活拖拽，实现多屏显示和控制。（6）支持大路数NVR，支持后端硬盘录像机Smart 2.0功能。（7）支持报警主机、可视对讲、门禁设备的管理。（8）支持H.265、Smart 264预览回放。更新说明（1）支持设备在线升级。（2）增强产品安全性。（3）接入深眸/超脑等智能设备。（4）增加客户端资源使用情况。精选
