盐冻环境下混凝土的微结构和氯离子渗透性.pdf

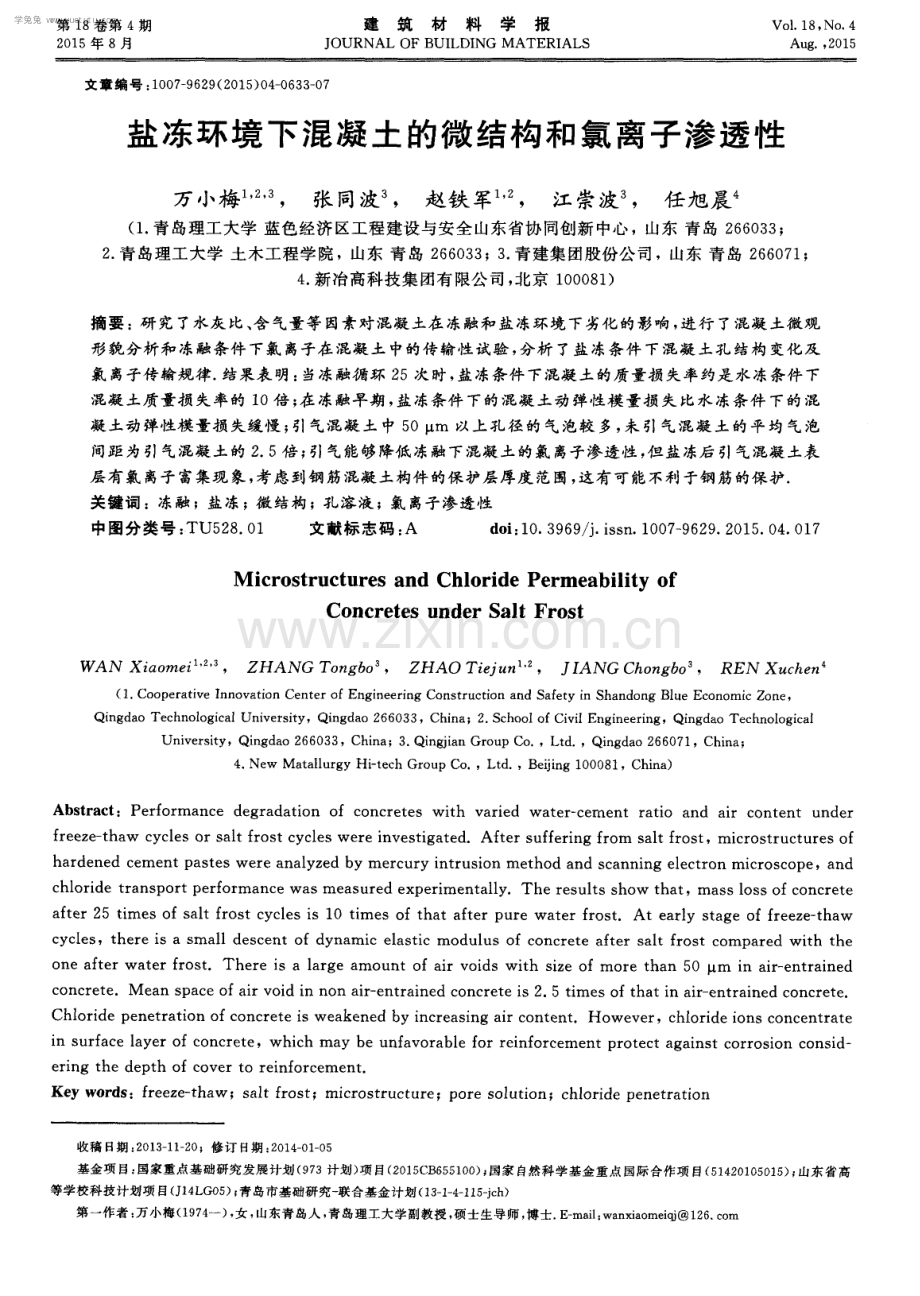

第 1 8卷第 4期 2 0 1 5年 8月 建筑材料学报 J OURNAL OF B UI LDI NG MATERI ALS Vo 1 18。 No 4 Aug ， 20 1 5 文章编号 ： 1 0 0 7 9 6 2 9 ( 2 O 1 5 ) O 4 0 6 3 3 0 7 盐冻环境 下混凝 土的微结构 和氯离子渗透性 万 小梅 。 ， 张 同波。 ， 赵铁 军 ， 江崇波。 ， 任旭晨 ( 1 青岛理工大学 蓝色经济 区工程建设与安全山东省协同创新中心 ，山东 青岛 2 6 6 0 3 3 ； 2 青 岛理工大学 土木工程学院 ，山东 青岛 2 6 6 0 3 3 ；3 青建集团股份公司，山东 青岛 2 6 6 0 7 1 ； 4 新冶高科技集团有限公司， 北京 1 0 0 0 8 1 ) 摘要 ： 研究了水灰比、 含 气量等 因素对混凝土在冻融和盐冻环境下劣化的影响， 进行 了混凝土微观 形 貌 分析和 冻 融条件 下氯 离子在 混凝 土 中的传 输 性 试验 ， 分析 了盐冻 条件 下混 凝 土孔 结构 变化 及 氯 离子传输规律 结果表明 ： 当冻融循环 2 5次时， 盐冻条件 下混凝土的质量损失率约是水冻条件下 混凝土质量损失率的 1 O倍 ； 在冻融早期 ， 盐冻条件下的混凝 土动弹性模量损失比水冻条件 下的混 凝土动弹性模量损 失缓慢 ； 引气混凝土 中 5 0 g m 以上孔径的气泡较 多， 未引气混凝 土的平均 气泡 间距为引气混凝土的 2 5 倍 ； 引气能够降低冻融下混凝土的氯离子渗透性， 但盐冻后 引气混凝土表 层有氯 离子富集现 象， 考虑到钢 筋混凝土构件的保护层厚度范围， 这有可能不利于钢筋的保护 关键 词 ：冻融 ；盐冻 ；微 结构 ； 孔 溶液 ；氯 离子渗 透性 中 图分 类号 ： T U5 2 8 0 1 文 献标 志码 ： A d o i ： 1 0 3 9 6 9 j i s s n 1 0 0 7 9 6 2 9 2 0 1 5 0 4 0 1 7 M i c r O s t r u c t u r e s a n d Ch l o r i d e Pe r me a b i l i t y o f Co n c r e t e s u n de r S a l t Fr o s t W_AN Xi a o me i ， ， ZHANG To n g b o 。 ， ZHA0 Ti e j u n ， JI ANG C h o n g b o 。 ， REN Xu c h e n ( 1 Co o p e r a t i v e I n n o v a t i o n Ce n t e r o f En g i n e e r i n g C o n s t r u c t i o n a n d S a f e t y i n S h a n d o n g Bl u e E c o n o mi c Z o n e ， Qi n g d a o Te c h n o l o g i c a l Un i v e r s i t y，Qi n g d a o 2 6 6 0 3 3，Ch i n a ；2 S c h o o l o f Ci v i l E n g i n e e r i n g ，Qi n g d a o Te c h n o l o g i c a l Un i v e r s i t y，Qi n g d a o 2 6 6 0 3 3 ，Ch i n a ；3 Qi n g j i a n Gr o u p C o ，Lt d ，Qi n g d a o 2 6 6 0 7 1 ，Ch i n a ； 4 Ne w Ma t a l l u r g y Hi t e c h Gr o u p Co ，Lt d ，Be ii i n g 1 0 0 0 8 1 ，C h i n a ) Abs t r a c t ：Pe r f o r m a n c e de gr a d a t i o n o f c o nc r e t e s wi t h v a r i e d wa t e r c e me nt r a t i o a nd a i r c o nt e nt u nd e r f r e e z e t h a w c y c l e s o r s a l t f r o s t c y c l e s we r e i n v e s t i g a t e d Af t e r s u f f e r i n g f r o m s a l t f r o s t ，mi c r o s t r u c t u r e s o f h a r d e n e d c e me n t p a s t e s we r e a n a l y z e d b y me r c u r y i n t r u s i o n me t h o d a n d s c a n n i n g e l e c t r o n mi c r o s c o p e ，a n d c hl or i d e t r a n s p or t p e r f or ma nc e wa s m e a s u r e d e xp e r i me nt a l l yTh e r e s ul t s s ho w t ha t ，m a s s l o s s o f c o nc r e t e a f t e r 2 5 t i me s o f s a l t f r o s t c y c l e s i s 1 0 t i me s o f t h a t a f t e r p u r e wa t e r f r o s t At e a r l y s t a g e o f f r e e z e t h a w c yc l e s，t he r e i s a s m a l l d e s c e n t o f dy na m i c e l a s t i c mod ul us o f c on c r e t e a f t e r s a l t f r o s t c o mpa r e d wi t h t he o n e a f t e r wa t e r f r o s t Th e r e i s a l a r g e a mo u n t o f a i r v o i d s wi t h s i z e o f mo r e t h a n 5 0 gm i n a i r - e n t r a i n e d c o n c r e t e M e a n s p a c e o f a i r v o i d i n n o n a i r e n t r a i n e d c o n c r e t e i S 2 5 t i me s o f t h a t i n a i r - e n t r a i n e d c o n c r e t e Ch l o r i d e p e n e t r a t i o n o f c o n c r e t e i s we a k e n e d b y i n c r e a s i n g a i r c o n t e n t Ho we v e r ，c h l o r i d e i o n s c o n c e n t r a t e i n s ur f a c e l a y e r of c on c r e t e，whi c h m a y be un f a v o r a bl e f o r r e i nf o r c e m e nt pr o t e c t a ga i ns t c o r r o s i o n c o ns i d e r i ng t h e d e p t h of c o ve r t o r e i nf o r c e m e n t Ke y wo r d s ：f r e e z e t h a w ；s a l t f r os t ；mi c r os t r uc t ur e；po r e s o l u t i on；c hl o r i d e pe n e t r a t i on 收稿 13期 ： 2 0 1 3 1 1 - 2 0 ；修订 日期 ： 2 0 1 4 一 O 1 0 5 基金项 目： 国家重点基 础研究 发展计划 ( 9 7 3计划 ) 项 目( 2 0 1 5 C B6 5 5 1 0 0 ) 国家 自然科 学基金重点 国际合作项 目( 5 1 4 2 0 1 0 5 0 1 5 ) 山东省 高 等学校科 技计划项 目( J 1 4 L G0 5 ) ； 青岛市基 础研究一 联合基金计 J ( 1 3 一 l 一 4 一 l l S - j c h ) 第一作者 ： 万小梅 ( 1 9 7 4 一) ， 女 ， 山东青 岛人 ， 青 岛理工 大学副教授 ， 硕士生导师 ， 博士 E - ma i l ： wa n x i a o me i q j 1 2 6 c o m 学兔兔 w w w .x u e t u t u .c o m 6 3 4 建筑材料学报 第 1 8卷 海洋或除冰盐 环境 下的冻融作用会 造成混凝 土结构的盐冻 劣化 盐 的存 在虽 然可 以降 低混凝 土孑 L 溶液的冰 点， 但 对混凝 土 的耐久性 却会 产 生 更 多负面效应 1 ： 一是 提高混凝土饱水 度 ， 当混 凝 土饱水度大 于临界饱 水度 时 ， 混 凝 土材料会 因静 水压或渗透压 而受 拉破坏 ； 二 是作 为过冷 溶液 的 盐溶液最终 结冰将 增加破 坏作 用 ； 三是混 凝 土表 分析了盐冻条件下混凝土孔结构变化及氯离子传输 规律 本文的研究将为揭示冻融环境下混凝土微结 构演化机理 与混凝 土宏 观抗冻性 能指标 的量化关 系、 建立更合理的氯盐冻融混凝 土损伤模型提供一 定 的试验 基础 。 1 试验方案 面和内部盐浓度差导致 的分 层结冰所产生 的应力 1 1 试块制备 差会造成混 凝土表 面更 严重 的剥蚀 ； 四是除 冰盐 水泥 ： 山水东岳集团水 泥厂 生产 的 P O 4 2 5 融化混凝 土表面 的冰雪 时 ， 将 引起 额外 的热 冲击 普通硅酸盐水泥， 细度为 3 4 6 m。 k g ； 砂 ： 青 岛大沽 而产生破 坏应力 ； 五是 过饱 和盐溶 液在 孔 中析 出 河砂场产中砂 ， 细度模数为 2 7 ， 级配合格 ； 粗骨料 ： 盐结晶而形成结 晶压 ， 对混 凝土 内部结 构造 成胀 青岛磊鑫集团的 5 2 O mm连续级配碎石 ； 外加剂 ： 裂趋势 盐冻 环境作 用下 的混凝 土损 伤机理 十分 江苏博特新材料公司的J M- P C A( I) 聚羧酸高效减 复杂 近 6 O年来 国外关于混凝 土( 氯) 盐冻 问题 的 水剂和浙江常山的 S J 一 3型三萜系粉末状引气剂 物理损伤机理研究在多方面得 到了较为一致 的规 制备 了未引气 、 弓 气 2种类型共 4种水灰 比的 律 ， 但关于盐冻环境下 的混凝 土微结构 以及 传 试块 ； 在混凝土拌制过程 中测定拌 和料 的含气量和 输性质 的研究仍缺乏系统结论 坍落度； 试块成型 1 d后拆模， 放入水 中养护至 2 8 d 本文研究了水灰 比、 含气量等因素对混凝土在 龄期 此外， 各组试块以 1 0 0 mm1 0 0 mm1 0 0 mm 冻融和盐冻环境下劣化 的影响 ， 进行 了微观形貌分 的立方体规格测得其 2 8 d抗压强度 试块配合 比、 析和冻融条件下氯离子在混凝土 中的传输性试验 ， 含气量 、 坍落度和抗压强度见表 1 表 1 试块配合比、 含气量、 坍落度和抗压 强度 Ta b l e 1 M i x pr o p o r t i o na i r c o n t e nt -s l u mp a n d c o mp r e s s i v e s t r e n g t h o f s p e c i me n Mi x p r o p o r t i o n ( k g m一 。 ) Wa t e r d u c i n g Ai r _ 。 n r i n e d S lu mp C o mp r e s ， s i v e A i r c 。 nt e n t Ce me n t S a n d Gr a v e l W a t e r( b v 昭ma ( b y mm 2 n 8 d M P a ( b y v 0 】 u me ( b y s s ) ( b y ma s s ) “ “ “ 用于混凝土质量损失和相对动弹性模量测定的 试块规格为 1 0 0 mmx1 0 0 mm4 0 0 iT l m 的棱柱体 对试块 的砂浆部分取样 ， 进行侵入氯离子含量分析 、 扫描 电镜 观测 和孔 结构 的压 汞分析 1 2 冻 融过 程和 试验 方法 将养护后的试块预饱水处理后浸泡在质量分数 为 3 的 Na C 1 溶液中， 根据 G B T 5 0 0 8 2 -2 0 0 9 普 通混凝土长期性能和耐久性能试验方法标准 规定 的快冻法对试块进行一定次数的冻融循 环( 0 ，2 5 ， 5 0 ， 1 0 0 ， 2 0 0次) ， 同步对另一部分试块参照快冻法 进行水冻冻融 对经过水冻及盐冻后 的水泥砂浆试 块取样 ， 用 P o r e Ma s t e r 一 3 3全 自动压汞仪进行 压汞 孔结构分析 ， 用 日立 S 一 3 5 0 0 N扫描 电子显微镜进行 微观结构分析 评 价 盐冻 后 试 块 中 的 氯 离 子 含 量 ( 质 量 分 数 ， 下 同) 时 ， 先对试块成 型面 由表及 里间隔 1 2 mm 逐层磨粉 ， 磨 粉 时注意剔 除或 避开粗 骨料 集 中 的 区域 ， 随后按 照 行业 标准 J T J 2 7 O 一9 8 水 运 工程 混凝 土试 验 规 程 中 的 化 学 滴 定 分 析 法 来 测 定 混 凝土中水溶性氯离子含量 氯离子在混凝土中的扩散属于非稳态扩散， 可 以近似用 F i c k第二定律来描述： r C ( x ) 一 C o + ( c s C o ) 1 一 e r f ( j 式中： z为距混凝土表面的深度， mm； t 为暴露于盐 溶液中的时 间， S ； C 。为混凝 土表 面理论 氯离 子含 4 4 2 2 O O O O M M O O O 0 O O O O 蛆驵鹃娼 弛 N A 从 B酣 c 队 学兔兔 w w w .x u e t u t u .c o m 第 4期 万小梅 ， 等 ： 盐冻环境下混凝 土的微 结构和氯离子渗透性 量 ， ； C 。为混凝土初 始氯离子含量 ， ； D 为混凝 土氯离子扩散系数 ， mm。 s 根 据式 ( 1 ) ， 通 过测 定 侵 入 混凝 土 的 自由氯 离 子含量 ， 并 利用 MATL AB软 件 以最 小二 乘 法 拟 合 出氯 离子 扩散 系数 D 和表 面理 论氯 离子 含 量 C 。 ， 即 可 对 混 凝 土 的 抗 氯 离 子 渗 透 性 能 进 行 分 析 2 混凝土 的冻融劣化和微结构分析 2 I 混凝 土 冻融后 的 宏观物 理 劣化 表 2给 出了混凝 土 经过盐 冻 和水冻 后部 分 宏 观 物理力学指标测定结果 水灰 比对经过 5 O次盐冻循 环混凝土的影响如图 1 所示 由图 1 可见 ， 在盐冻条 件下 ， 降低水灰 比可 以显著减少混凝土的剥落量 表 2经过水冻或盐冻后混凝 土的劣化 指标 以及盐冻后的孔结构参数 T a b l e 2 De g r a d a t i o n i n d e x a n d p o r e s t r u c t u r e p a r a me t e r s o f c o n c r e t e a f t e r wa t e r o r s a l t f r o s t O 0 1 7 0 0 2 0 0 0 2 O O 2 5 2 0 3 4 8 1 0 0 0 9 1 6 1 0 0 0 8 3 4 1 0 0 0 3 5 2 1 0 0 0 9 3 8 1 0 0 0 8 6 9 图 1盐 冻 循 环 5 O次 时 N 组 ( 左 ) 、 A 组 ( 中 ) 、 B组( 右 ) 混凝土试块外观 Fi g 1 S p e c i me n a p p e a r a n c e o f c o d e N( 1 e f t ) ，A( mi d d l e ) a n d B( r i g h t )a f t e r 5 0 t i me s o f s a l t f r o s t c y c l e s 由表 2可见， 盐冻条件下试块的质量损失率明显 大于水冻条件下试块的质量损失率 当冻融循环次数 为 2 5次时 ， B组试块的盐冻质量损失率为 1 1 7 ， 而 其水冻质量损失率仅为 0 2 O ， 说明在盐冻条件下混 凝土的剥蚀量和剥蚀速度都远远高于单纯水冻 的混 凝土 对于引气混凝土， 经过 2 0 0次水冻与盐冻循环 后的质量损失差别较小， 但盐冻条件下的混凝土质量 损失仍高于水冻条件下的混凝土质量损失 杨全兵 曾测定冻融时混凝土的吸人溶液量 ， 认为盐冻时混凝 土的吸人溶液量明显高于水冻时 V a l e n z a 等 。 认为， 纯水结冻产生的应力不足以使混凝 土开裂 ， 而 3 N a C 1 盐溶液可以产生最大的开裂应力 试验 中发 现 ， N， A， B组 试 块 在 经 过 2 5次 水 冻 循环后 的相 对 动 弹 性 模 量 分 别 下 降 了 4 6 5 ， 6 4 6 和 7 2 0 ， 动弹性模量下降如此迅速与这几 组试块成型时的密实度不够理想有关 ， 这从表 1中 这几组试块的抗压强度偏低也可以说明； 经过 2 5次 盐冻循环后这 3组试块的相对动弹性模量分别下降 了 8 4 9 6 ， 1 6 6 和 6 4 8 ， 比水冻条件下的损失要 小 分析表明， 在盐冻早期阶段 ， 相比于内部孔结构 ， 混凝土表层大孔更易饱水而致表面剥蚀严重 ， 使试 块的质量损失率明显大于水冻条件下试块 的质量损 失率 ， 但影响动弹性模量 的内部胀裂趋势并不如水 冻严重 然而 ， 随着冻融次数 的增加 ， 比如达到 2 0 0 次 冻融循 环 时 ， 引气 混 凝 土 在 盐 冻 条 件下 的动 弹 性 模量损失 已超过其在水冻条件下的损失 另外 ， 盐冻 条件下混凝土的损伤受水灰 比影响更为明显 不掺 引气 剂 的试 块 经 过 5 O次 水 冻 循 环 后 已经 损伤严重 ， 无法继续冻 融 ， 而掺 引气剂 的 AA， B A， C A组试块 即使进行到 4 0 0次水冻循 环， 其相对动 弹性模量降幅都不到 1 O 可见掺适量引气剂能使 混凝土抗冻性得到明显提高 O 5 0 4 O O 0 6 0 4 O 3 O 5 O 8 O 7 0 6 0 0 0 0 5 O 5 O 5 O O 0 0 2 2 2 加 N A B m 珊 。 b A B A B 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 建筑材料学报 第 l 8卷 a 砉 蔷 量 _耋 苣 U De pt h mm ( a ) Af t e r 5 0 t i me s o f s a l t f r o s t c y c l e s ( n o n a i r - e n t r a i n e d ) i 喜 詈 8 壹 耋 U De pt h mm ( b ) Af t e r 5 0 ti me s o f s a l t f r o s t c y c l e s ( a i r - e n t r a i n e d ) De pt h ram ( c ) Af t e r 2 0 0 t i me s o f s a l t f r o s t c y c le s 图 5 盐 冻后 混凝土中氯离子含量 F i g 5 Ch l o r i d e c o n t e n t i n c o n c r e t e a f t e r s a l t f r o s t 的是 ， 由于引气混凝土抗冻性好 ， 没有严重的剥蚀情 况， 其靠近表层部分较未引气混凝 土出现了更 多的 氯离子富集 ， 这也说 明， 对混凝土盐冻损伤来说 ， 与 混凝土表面接触 的盐溶液比混凝土内部存在 的盐溶 液威胁更大 考虑到钢筋混凝土构件 的保护层厚度 范围， 引气混凝 土在盐冻条件下的钢筋锈蚀问题需 要进 一步 研 究 4 结语 ( 1 ) 盐冻条件下混凝土试块 的质量损失率 明显 大于水冻条件下的质量损失率 但是在冻融早期 ， 盐 冻条件下的混凝土动弹性模量损失 比水冻条件下 的 损失缓慢 这是 由于盐冻早期时， 混凝土表层大孔更 易饱水导致其表 面剥蚀严重 ， 但影响动弹性模量 的 内部胀裂趋势并不如水冻时严重 ( 2 ) 在经受 2 5 次盐冻循环后， N组 和 A组混凝 土试块的临界孔径分别增大了 2 9 和 3 6 ， 水灰 比 较大 的 B组 混 凝 土 试 块 的 平 均 孔 径 和 最 可几 孔 径 分别较未冻时增大 3 0 6倍和 2 9 4 倍 ， 临界孔径 也 增长了 6 8 盐冻作用以及较高的水灰 比均有使混 凝土孔结构趋于粗化的效应 ( 3 ) 引气剂的加入提高了混凝土的孔隙率 、 最可 几孔径和临界孔径 引气 与未引气混凝土的平均孔 径相差不大 ， 但引气混凝土中 5 0 g m 以上孔径 的气 泡较多， 平均气泡间距较小 ， 未引气混凝土的平均气 泡间距为引气混凝 土的 2 5倍 ， 达到了 3 3 7 m 引 气剂的掺人可以有效防止混凝土由于静水压而产生 的破 坏 ( 4 ) 引气混凝土氯离子扩散系数较低 ， 且 内部较 深处的氯离子含量低于未引气混凝土 AA组和 B A 组引气混凝土的氯离子扩散系数分别只有未引气混 凝土的 3 1 9 和 3 2 6 ， 说明引气剂 的掺人有效改 善了混凝土内部孔结构 ， 降低了混凝土渗透性 但盐 冻后引气混凝土表面理论氯离子含量 明显高于未引 气 混凝 土 的表 面理 论 氯 离 子 含量 ， 说 明氯 离 子 更 容 易在引 气混 凝 土表 层 的大 孔 富集 考 虑 到 钢筋 混 凝 土构件的保护层厚度范 围， 这对钢筋的保护有 可能 不 利 参考 文献 ： E l i 杨全兵 Na C 1 溶液结冰压的影响因素研究 E J 3 建筑 材料学报 ， 2 0 0 5， 8( 5 ) ：4 9 5 - 49 8 YANG Qu a n b i n g F a c t o r s i n f l u e n c i n g t h e p r e s s u r e o f i c e f o r ma t i o n i n Na C 1 s o l u t i o n J J o u r n a l o f B u i l d i n g Ma t e r i a l s ， 2 0 0 5， 8 ( 5 )： 4 9 5 - 4 9 8 ( i n Ch i n e s e ) E z O PUR OGL U 0， S C HL ANGE N EMo d e l i n g o f f r o s t s a i l s c a l i n g J C e me n t a n d C o n c r e t e Re s e a r c h ， 2 0 0 8 ， 3 8 ( 1 ) ： 2 7 3 9 3 VAL E NZ A J J ， S C HER E R G W A r e v i e w o f s a l t s c a l i n g ： I P h e n o me n o l o g y J C e me n t a n d C o n c r e t e R e s e a r c h， 2 0 0 7 。 3 7 i e 耍do c v 等 ! I o 嗣 U O 0 O O O O O O O O 学兔兔 w w w .x u e t u t u .c o m 第 4期 万小梅 ， 等 ： 盐冻环境 下混凝 土的微结构和氯离子渗透性 6 3 9 ( 上接第 6 1 3页 ) 6 P E RS S ON B s e l f - d e s i c c a t i o n a n d i t s i mp o r t a n c e i n c o n c r e t e t e c h n o l o g y J Ma t e r i a l s a n d S t r u c t u r e s ，1 9 9 7 ，3 0( 5) ： 2 9 3 3 0 5 7 J EN S E N O M Th e r mo d y n a mi c l imi t a t i o n o f s e l f - d e s i c c a t i o n E J C e me n t a n d C o n c r e t eRe s e a r c h ， 1 9 9 5 ， 2 5 ( I ) ： 1 5 7 1 6 4 8 L URA P Au t o g e n o u s d e f o r ma t i o n a n d i n t e r n a l c u r i n g o f c o n c r e t e D D e l f t ： D e l f t Un i v e r s i t y ， 2 0 0 3 9 董刚 粉 煤灰 和矿 渣在 水泥 浆体 中 的反应 程度研 究 D 北 京 ： 中国建筑材料科学研 究总院 ， 2 0 0 8 DONG Ga n g Re a c t i o n d e g r e e o f f l y a s h a n d b l a s t f u r n a c e s l a g i n c e me n t p a s t e D B e ij i n g ： Ch i n a B u i l d i n g Ma t e r i a l s Ac a d e my， 2 0 0 8 ( i n Ch i n e s e ) 1 O 3 MAL TI S Y， MAR CHE D J I n f l u e n c e d o f c u r i n g t e mp e r a t u r e o n t h e c e me nt h y d r a t i o n a nd me c h a n i c a l s t r e n gt h d e v e l o p m e n t o f f l y a s h mo r t a r s E J ， C e me n t a n d Co n c r e t e Re s e a r c h ， 1 9 9 7 ， 2 7( 7) ： 1 0 0 9 - 1 0 2 0 王发洲 ， 邹定华 ， 胡曙光 ， 等 轻集料取代碎石对混凝土强度 和 弹性模量影响 的研 究 J 河南理 工 大学学 报 ： 自然科 学 版 ， 2 0 0 5， 2 4 ( 2 )： 1 3 6 1 3 9 W A NG Fa z ho u， Z O U Di ng h u a， H U Sh u gu a n g。 a t a 1 Re s e a r c h o n t he i n f l u e nc e o f t he s u bs t i t ut i o n o f n or ma l a g g r e ga t e b y l i g ht we i g h t a g g r e ga t e o n t he s t r e n g t h a n d e l a s t i c mod u l u s o f c o n c r e t e J J o u r n a l o f He n a n P o l y t e c h n i c Un i v e r s i t y ： Na t u r a l S c i e n c e ， 2 0 0 5， 2 4 ( 2 )： 1 3 6 1 3 9 ( i n Chi n e s e ) 1 2 HARMA THY T Z Th e r ma l p r o p e r t i e s o f c o n c r e t e a t e l e v a t e d t e mp e r a t u r e s J J o u r n a l o f Ma t e r i a l s ， 1 9 7 0 ， 5 ( 1 ) ： 4 7 7 4 1 3 C AMP B E L L A D， THORNE C P Th e t h e r ma l c o n d u c t i v i t y o f c o n c r e t e J Ma g a z i n e o f C o n c r e t e Re s e a r c h， 1 9 6 3 ， 1 5 ( 4 3 ) ： 3 9 - 4 8 1 4 马保国 ， 魏定邦 ， 李相 国， 等 低 噪声沥 青路 面吸声 特性 研究 J 新型建筑材料 ， 2 0 0 9 ， 3 6 ( 8 ) ： 1 8 2 0 MA B a o g u o， WEI Di n g b a n g， LI Xi a n g g uo， e t a 1 Pr i ma r y i n v e s t i g a t i o n o n s o u n d a bs o r p t io n c h a r a c t e r o f l o w- n o i s e a s p ha l t p a v e me n t J Ne w B u i l d i n g Ma t e r i a l s ， 2 0 0 9 ， 3 6 ( 8 ) ： 1 8 - 2 0 ( i n C hi n e s e ) 1 5 周富强 ， 杨群 ， 郭忠印 ， 等 橡胶砂改性沥青混凝土力学与降噪 性能研究 J 建 筑材料 学报 ， 2 0 0 7 ， 1 0 ( 4 ) ： 4 1 8 4 2 3 ZH0U Fu q i a n g， YANG Qu n， GUO Zh o n g y i n， e t a 1 St u d y o n me c ha n i s m a n d n o i s e r e d u c t i o n p e r f o r m a n c e o f c r u mb r ub b e r mo d i f i e d a s p h a l t c o n c r e t e J - J o u r n a l o f B u i l d i n g Ma t e r i a l s ， 2 0 0 7。 1 0 ( 4 )： 4 1 8 4 2 3 ( i n Ch i ne s e ) 学兔兔 w w w .x u e t u t u .c o m
