高性能硬质合金生产线项目可行性研究报告.doc

目 录

下载后可任意编辑，修改
第一章 总论 1
1.1项目名称及承办单位 1
1.2技术服务单位概况 1
1.3编制依据及原则 3
1.4建设内容 3
1.5项目背景及建设的必要性 4
1.6产业政策和行业准入分析 7
1.7建设地点 8
1.8建设方式及产品方案 8
1.9原料来源 9
1.10企业组成 10
1.11 主要设计方案 10
1.12项目建设进度计划 15
1.13项目建设经济效益 15
第二章 项目背景及必要性 20
2.1项目提出的背景 20
2.2项目建设的必要性 26
第三章 工 艺 32
3.1概 述 32
3.2项目的优势及社会效益 32
3.3原料、燃料与产品方案 33
3.4主要技术经济指标 44
3.5 主要设备选型计算 46
3.6建议 56
第四章总图运输 57
4.1 概 况 57
4.2总平面布置 58
4.3运输及设备选择 61
4.4存在问题与建议 63
第五章公用辅助设施及土建工程 64
5.1给排水 64
5.2 电 力 70
5.3自动化仪表 76
5.4 电 信 81
5.5 暖通与空调 84
5.6热 工 90
5.7 土 建 100
第六章 环境保护 116
6.1 设计依据 116
6.2 环境概况 116
6.3主要污染物及其治理措施 117
6.4环境影响初步分析 121
6.5环境管理及监测 123
第七章 消防 124
7.1总平面布置 124
7.2建筑专业防火设计 124
7.3电力专业防火设计 125
7.4消防供水 125
7.5建筑灭火器的设置 125
7.6厂区消防 125
7.7消防报警系统 126
第八章 安全与卫生 127
8.1 设计依据 127
8.2 项目简介 127
8.3 生产过程中主要危险、有害因素分析 128
8.4 安全与劳动卫生防范措施 133
8.5 劳动安全卫生管理机构及人员配备 138
8.6 安全投资概算 139
8.7 预期效果 139
8.8 试验线情况 140
第九章 节能 141
9.1编制依据 141
9.2能耗品种和用途 142
9.3能耗分析 144
9.4节能措施 145
9.5节能措施效果 149
第十章 项目实施计划 150
第十一章 投资估算 151
11.1工程概述及编制说明 151
11.2编制依据 151
11.3投资分析 152
第十二章 技术经济 160
12.1 项目概述 160
12.2劳动定员及培训 160
12.3项目总投资 164
12.4成本费用计算 166
12.5收入税金及利润计算 172
12.6财务效益分析 173
12.7不确定性分析 175
12.8锂云母试验线 176
12.9综合评价 177

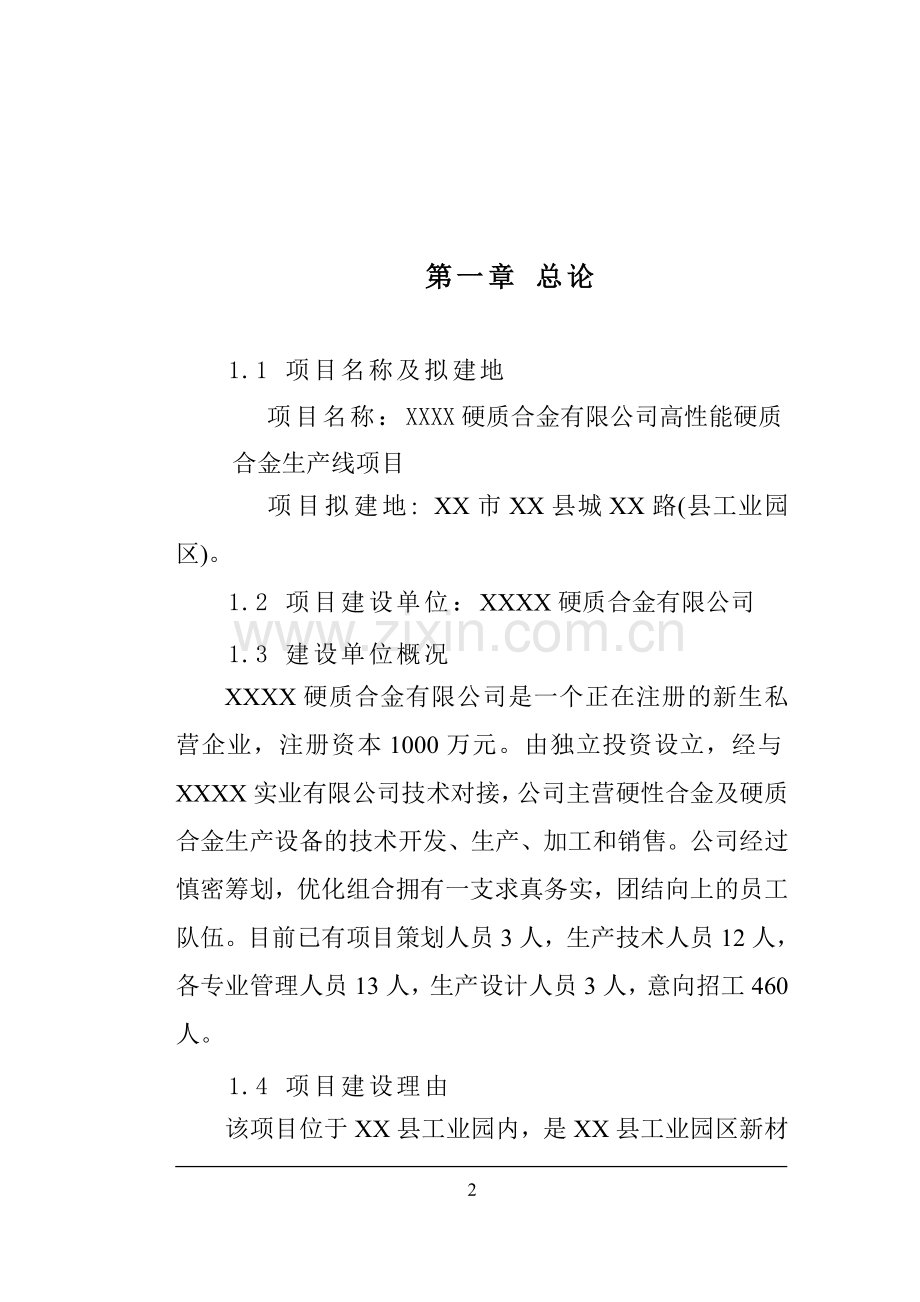

第一章 总论

1.1 项目名称及拟建地
项目名称：XXXX硬质合金有限公司高性能硬质合金生产线项目
项目拟建地: XX市XX县城XX路(县工业园区)。
1.2 项目建设单位：XXXX硬质合金有限公司
1.3 建设单位概况
XXXX硬质合金有限公司是一个正在注册的新生私营企业，注册资本1000万元。由独立投资设立，经与XXXX实业有限公司技术对接，公司主营硬性合金及硬质合金生产设备的技术开发、生产、加工和销售。公司经过慎密筹划，优化组合拥有一支求真务实，团结向上的员工队伍。目前已有项目策划人员3人，生产技术人员12人，各专业管理人员13人，生产设计人员3人，意向招工460人。
1.4 项目建设理由
该项目位于XX县工业园内，是XX县工业园区新材料制造、电子、皮革皮具、生物制药等支柱产业之一。项目生产的主要产品有硬质合金有机夹刀片、粗加工数控刀片、拉伸模具、圆盘切刀、胶纸刀、瓷砖刀、药瓶刻痕刀、硬质合金球、锯片铣刀以及各种类型的耐磨零件。
该项目属东南沿海劳动密集型产业向内地递度转移项目，产业结构、产品定位，完全符合国家产业政策、XX县招商引资政策和工业园区总体规划的要求；该项目是引进发达地区资金、技术进驻XX的有效途径；项目发展前景巨大，有利于企业与地方经济共同发展；项目工艺科技含量高，附加值高，市场竞争力强，有利于XX县GDP的增长；产业所需劳动力密集，大量解决劳动就业，可增加及务工人员和附近居民收入，同时带动周边第三产业的发展，促进XX城市化建设的快速发展。
1.5 可行性研究报告编制单位：

1.6 研究依据及范围
依据：
a、《XX县县城总体规划》
b、《XX县土地利用总体规划》
c、《XX县工业发展总体规划》
d、《XX县“十二·五”发展计划纲要》
e、项目建设规划工艺、平面图
f、国家发改委、建设部颁发的《建设项目经济评价方法与参数》
g、有关各专业的国家设计规范
h、建设单位的委托及提供的其它资料
范围：
a、项目建设的必要性
b、XX县经济社会总体概况及项目建设区总体规划
c、项目建设区气候及自然、水文条件和用地建设条件
d、生产工艺及工程技术方案
e、组织机构和定员
f、项目实施进度安排
g、投资估算及资金筹措
h、经济评价
i、研究结论
1.7研究结论
1.7.1 本项目是扩大XX招商引资力度、促进地方经济发展、实现可持续发展的需要，其经济和社会效益明显。
1.7.2 本项目建设用地位于XX县工业园内，其地理位置优越，交通十分方便，项目用地已完成“三通一平”，建设条件良好。
1.7.3 本项目建设总投资10326万元，其中：土建工程费用3868万元，其它费用1896万元，设备及安装3262万元，预备费300万元，流动资金1000万元，建设工期拟定1年。
1.7.4 本项目建设项目占地面积约50亩，总面积50000平方米，建设一条年产各类硬质合金产品320吨生产线。
主要建设内容为办公研发楼、生产厂房、仓库，生产设备的购置、安装，环保、消防、职业安全卫生等辅助设施和给排水、供电等配套工程。
建筑结构：厂房三层、仓库二层，办公楼五层。
1.7.5 本项目建设投资融资方式：建设单位自筹。
1.7.6该项目社会效益巨大，主要目的是大量吸引外资，发展XX工业，解决就业，财税增收，带动产业发展，促进土地增值,最终实现XX县域经济的快速发展。经济效益明显，年创产值17亿元，创税收1000万元以上，安排就业人员300人。
因此该项目从社会与经济的综合性效益上来看是可行的。

1.8 主要技术经济指标

序号
指 标 名 称
单位
数值
占%
备 注
1
规划总用地
m2
33350

50亩
1.1
建筑用地
m2
15860

23.8亩
2
规划总建筑面积
m2
50000

2.1
厂房建筑面积
m2
36000

2.2
仓库建筑面积
m2
8000

2.3
办公研发楼
m2
6000

3
厂区道路
条
4

3.1
道路长度
m
1160

3.2
道路路宽
m
8

4
停车位
位
20

5
建筑密度
%
47.6

6
绿 化 率
%
16.8

7
容 积 率

1.5

8
设备
台\套
134

8
项目总投资
万元
10326

8.1
自 筹
万元
10326

9
正常年收入
万元
17750

10
年税后利润
万元
2677

11
项目投资利润率
%
25.92

12
投资回收期
年
5.1

12
项目建设工程
年
1

第二章 项目建设的必要性

2.1项目符合国家工业鼓励发展方向
XXXX硬质合金有限公司积极响应国家“东南沿海劳动密集型产业向内地递度转移”的大政策，落户XX，其产业结构、产品定位、生产工艺符合国家产业政策、XX县招商引资政策和工业园区总体规划的要求。
2.2是XX新型化工业发展的需要
XXXX硬质合金有限公司是从事硬质合金有机夹刀片、粗加工数控刀片、拉伸模具、圆盘切刀、胶纸刀、瓷砖刀、药瓶刻痕刀、硬质合金球、锯片铣刀以及各种类型的耐磨零件的开发、生产、销售的专营企业，其在推动XX新型工业发展上都起着举足轻重的作用。
项目规划于XX县工业园内，是XX县工业园区电子、皮革皮具、新材料制造、生物制药等主要支柱产业之一。项目的建设是引进发达地区的资金、技术来XX的有效途径；项目发展前景巨大，有利于企业与地方共同发展；科技含量高，附加值高，市场竞争力强，有利于XX县GDP的增长；产业所需劳动力密集，大量解决劳动就业，可增加及务工人员和附近居民收入，同时带动周边第三产业的发展，促进XX城市化建设的快速发展。
2.3是企业发展壮大的需要
在市场竞争日益激烈的今天，企业为了不断发展、壮大，满足社会对优质产品的需求，必然要根据企业的自身特点，依靠技术进步，使企业经济效益不断提高。随着我国改革的不断深化，为现代企业创造了发展、壮大的有利条件，同时市场竞争也将更加激烈。面对国家实施西部大开发战略和中国加入WTO的机遇，企业必须根据自身的特点和优势，加快技术进步，提高经济效益，增加市场竞争能力，适应市场经济发展需要。

第三章 项目建设地情况概述

3.1 自然资源
3.1.1地理位置
XX县地理坐标：东经113°05′--113°36′，北纬26°17′--26°50′。位于罗霄山脉西麓，湖南省东南部，XX市的“北大门”，是井冈山革命根据地的一部分。东界茶陵、炎陵县，南邻资兴、永兴、西连耒阳、衡阳，北接衡东、攸县，素有“八县通衢”之称。全县辖6个镇15个乡，总面积1462平方公里，总人口43万，属亚热带季风湿润气候，年平均气温15.7℃，降水量1430毫米，无霜期280天，日照1700小时。国土总面积219.17万亩（约1462平方公里），管辖6个镇，15个乡，225个村（居）民委员会，3005个村（居）民小组。
XX县承接产业转移工业园紧邻县城新区，南起清溪镇青路村，北至军山乡火车站，东临省道212线，西至禾市新渡村，规划总面积14.5平方公里，辖“一园三区”。园区交通便利，高速连接线（省道212线）、即将升为国道322线的省道路316线穿境而过，距衡茶吉铁路XX站1.5公里、衡炎高速安攸互通口12公里，京珠高速、武广高铁离园区不到1小时车程，交通十分便利。项目位于园内，具体位置为北面紧靠XX路南面沿线。
3.1.2 地质地貌
规划区地势较为平坦，周围无大型污染源，视野开阔，自然环境宁静优美，土地利用集中，功能协调，能够最大限度地发挥自身的功能，能够满足项目建设和使用要求。
3.1.3 自然生态与气象
XX县气候属中亚热带季风湿润气候，年平均气温15.7℃，降水量1430毫米，无霜期280天，日照1700小时。主要气候要素的时空分布，年际、年内差异明显。规划区内分布多为荒山，还有少量鱼塘、旱土、水清草绿，绿树环绕，环境优美，生态环境良好。
3.2 社会经济
据统计，2010年XX县生产总值34.31亿元，比上年增长13.6%,其中第一产业增加值10.85亿元，增长5.1%；第二产业增加值11.03亿元，增长20.6%；第三产业增加值12.43亿元，增长14.7%。
一、二、三次产业结构为31.62 :32.15 :36.22, 与上年比，第一产业比重下降1.55个百分点，第二产业增加3.57个百分点，第三产业下降2.03个百分点。非公有制经济增加值221656万元，同比增长24.99%；其增加值占全县生产总值比重为64.59%，比上年提高0.31个百分点。生产性服务业增加值37410万元，占全县生产总值的比重为10.9%，比上年下降0.3个百分点。
全年城镇新增就业4166人,失业人员再就业人数908人，城镇零就业家庭动态就业援助率100%，农村贫困家庭转移就业援助131户，培训残疾人职业技能及实用技术有数97人。
3.2.1农业和农村经济
农业生产稳步发展。全县粮食总产量27.51万吨，增加0.21万吨,增长0.8%；油料产量 2.03万吨，增长10.3%；茶叶690吨，增长1.5 %；烟叶2846吨，增长9.3%；水果27731吨，增长8.2%；出栏牲猪39.3万头，增长2.4%；出栏牛0.75万头，与去年持平；出笼家禽150万羽，增长9.8%；水产品产量6077吨，增长7%。
现代农业加快发展。全县市级以上龙头企业9家(其中省级龙头企业1家)，实现企业销售收入59768万元，企业利润总额4781万元，同比分别增长28%、21%。安排农村劳动力6108人。新建农民专业合作社省级示范点1个，农民专业合作组织46个，合作组织成员5100户。创建２个部级“万亩双季稻高产创建示范片”，成为“全省油菜生产重点县”，被授予“湖南省粮食生产标兵县”、“省烤烟生产重点县”、“中国食用菌百强县”。
农业综合生产能力继续提高。全县开工各类水利工程5600处，投入资金7200万元，投入劳动工日355 万个，完成土石方3200万立方米；治理水土流失面积6平方公里。完成病险水库除险加固29座。全年新增农田有效灌溉面积100公顷，新增节水灌溉面积100公顷。
新农村建设成效显著。全县新硬化通村通组公路63.2公里，新建通村水泥(沥清)公路35.8公里，建设农村清洁工程示范村1个，建设乡镇卫生院3所，建设农家屋48家，建设农村党员干部远程教育工程文化共享工程站点139个，新建农村沼气池960口，新增通电话自然村48个，新增农村综合信息服务示范点15个，新增通宽带行政村20个。完成农村安全饮水56处，解决3万余农村的饮水安全问题，改造行政村配电网24个。坪上乡桥石村被评为“湖南省文明村”。
3.2.2工业、建筑业和安全生产
工业生产稳步增长。突出工业转型升级，大力开展“工业项目建设大会战”和“工业园区建设攻坚年”活动，全年实现全部工业增加值8.6626亿元，比上年增长20.9%，工业增加值占全县生产总值的比重为25.24%，比上年增长3.49个百分点。工业总产值303974.7万元，比上年增长38.68%。其中：规模以上工业总产值219410.7万元，增长49.4%。规模以下工业总产值84564万元,同口径比增长16.1%。全县形成了以冶炼、电子、建材、能源、物流、小水电、大米加工等特色行业，且具有一定规模。
主要工业产品产量稳步增长。规模以上工业企业统计资料表明，大米加工6.8万吨，增长56.2%；水泥23.3万吨，增长3.57%；发电量4173万千瓦小时，增长3.57%。
建筑业快速发展。全年建筑业实现产值61662.8万元，增长38%。具有三级以上资质等级的建筑企业7家，实现利润10623.5万元，增长3.75倍；房屋建筑施工面积102.9万平方米，增长50.2%；房屋建筑竣工面积53.7万平方米，增长47.9%。
安全生产工作进一步改善。全县安全生产形势总体稳定，全年共发生安全生产事故39起、死亡9人(均为交通事故死亡)，同比事故数增加2起、上升5.4%，死亡人数增加1人。亿元GDP生产安全事故人数死亡率为亿分之0.29，同比下降9.4%。工矿商贸十万从业人员死亡人数为 8.15 人，同比下降1%。
3.2.3固定资产投资
固定资产投资继续保持高速增长。2010年，XX县固定资产投资继续保持高速的增长态势,只是较上年增速有所放缓。全社会固定资产投资442488万元，比上年增长37.5%,其中：城镇投资370682万元，增长44.1%；非农户投资48961万元,增长6.9%；农户投资22845万元,增长21.5%；房地产投资54313万元，增长1.09倍。
投资结构不断优化。基础设施跨越发展，完成投资164504万元，增长1.52倍，其中交通投资29764万元，下降25.2%；民生投资34199万元，增长73.8％；生态环保投资22102万元，增长20.8%；产业项目投资180320万元，增长1.47倍，其中工业投资93038万元，增长83％；技术改造投资102868万元，增长65％。
房地产开发仍保持高速增长。全县共有10家房地产开发企业，共投资54313万元；商品房屋施工面积323177平方米，峻工面积95777平方米；商品房屋销售面积129876平方米，销售额18945万元，销售均价1459元/平方米。建设廉租住房5栋、966套、47327.2平方米。房地产开发投资额、销售额增长幅度均在1倍以上。
县城面貌日新月异。通过开展“两创建设”，投资分别达1200万元、2100万元的七一西路、五一北路改造升级项目已基本完工；八一路、万福西路的动工兴建，状元洲街、凤岗路等背街小巷的改造，进一步完善了城市的基础设施，全年共实施城市基础设施建设项目18个，完成投资7.5亿元。县城城区面积已扩到10平方公里；城镇化率达33.13％，同比提高2个百分点。
3.2.4交通和邮电业
交通运输业发展平稳。已完成县道17条206.175公里，乡道53条386.291公里；专用公路68条75.335公里；村道 217条510.039公里；村道 (2)1624条952.156公里，合计1970条2021.23公里，桥梁301座7574.95延米。全县交通运输、仓储和邮政业增加值19964万元，增长17.5%。全社会公路客运周转量20366万人/公里，公路货运周转量41265万吨/公里，比上年分别增长8.97%、23.58%。
邮电事业迅速发展。全年完成邮电业务总量35598.78万元,增长45%，其中邮政1110万元、电信6822万元,、移动18927万元,、联通8739.78万元分别比上年增长20.1%、153.83%、27.24%、46.5%。全县固定电话用户3.19万户，下降15.6%；手机用户10.2 万户，增长9.7%；互联网用户6087户，增长25.7%。
3.2.5内外贸易、旅游和物价
城乡消费市场繁荣。2010年全社会消费品零售总额172484万元，增长13.2%；其中县城零售额129966.3万元，增长12.0%；农村零售额42517.7万元，增长16.9%。分行业看，批发零售贸易业零售额160431.3万元，增长21.57%；住宿餐饮业12052.7万元，增长17.39%。全年家电下乡累计32485件，销售金额6493万元，发放补贴资金1375万元。
市场物价较快上涨。2010年，居民消费价格水平整体上涨3.2%，商品零售价格水平上涨2.9%，工业品出厂价格水平上涨9.2%，原材料、燃料、动力购进价格总水平上涨 11.2%。
外经外贸取得新成绩。全年外贸出口50万美元，增长150%；实际利用外资886万美元，增长24.8%；实际利用内资80822万元, 增长11.8%；外派劳务845人，增长104.6%。
旅游业加快发展。全年接待各类游客51.4万多人次，增长42.7%；旅游综合收入26600多万元，增长4.7%。
3.2.6财政、金融和保险业
财政收支再上新台阶。全年完成财政总收入18927万元，同比增长29.06 %。其中地方财政收入11211万元，同比增长34.05%；财政一般预算支出88587万元，同比增长29.32%；财政总收入占GDP比重为5.52%，同比提高0.39个百分点。
贷款增量创历史新高。金融机构各项贷款余额129524万元，同比增长 33.3%，比年初增加32360万元；其中短期贷款余额56286万元，比年初增加17757万元，同比增长124%；中长期贷款余额73238万元，比年初增加14063万元，同比增长1.63%。
储蓄存款大幅增加。全县金融机构各项存款余额401501万元，比年初增加74495万元，同比增长18.55%；其中企业存款余额25972万元，同比增长22.99%；城乡居民储蓄存款余额316822 万元，同比增长 21.12 %。
保险业务平稳发展。财产保险和人寿保险公司共实现保费收入7511万元，同比增加970万元，增长14.8%；保险理赔支出1470万元，同比减少149万元，下降9.2%。其中财险收入2118万元；理陪支出1093万元；人寿保险收入5393万元；理陪支出377万元。
3.2.7科学技术和教育
科技创新取得新成绩，科技投入力度加大。全县科研项目中通过省科技成果鉴定登记1项，市级 1 项，获市科技进步奖1项。开展科技下乡14次，组织科技培训52期。全年投入科技三项经费163万元，增长20%。高新技术产业发展步伐加快。全县高新技术产品生产企业实现总产值20.2亿元，增长15.4%。
教育事业发展取得新突破。全县共有各级各类学校161 所，其中教师进修学校1 所，完全中学2所(含社会办学1所)，普高3所，初中21所(含私立学校2所)，小学132 所，县属幼儿园1 所。在校学生48659人，其中高中在校学生5240人。共有在职教职工3784人。全县“普九”成果进一步巩固提高。初中教育完成率为98% 。初中学生年辍学率控制在1.33 %以内，入学率达98%；小学生入学率达100%。荣获“全国阳光体育先进县”。

第四章 建设地自然条件和生产、用地条件

4.1 区位
XX县城西面(XX县工业园区)，XX路沿线。
4.2 地质地貌
规划区地势较为平坦，周围无大型污染源，视野开阔，土地利用集中，功能协调，能够最大限度地发挥自身的功能，能够满足项目建设和使用要求。
4.3 自然生态与气象
气候属中亚热带季风湿润气候，年平均气温15.7℃，降水量1430毫米，无霜期280天，日照1700小时。主要气候要素的时空分布，年际、年内差异明显。规划区内分布多为荒山，还有少量鱼塘、旱土、水清草绿，绿树环绕，环境优美，生态环境良好。
4.4 项目建设得到了省、市、县各级政府及银行的大力支持，并取得了一定的优惠政策为项目的建设创造了有利的外部环境。
4.5 XX县县委、县政府为项目建设组织了一批有经验、有才智的领导干部及技术干部，为项目建设提供了强有力的组织保障。
4.6 项目建设所需的水、电、路、通讯等基础条件具备。
4.7 XX县路用材料砂、砾石、碎石（片石），粉煤灰及钢材、水泥、木材资源丰富、储备充足、质地良好、运输方便，是道路施工建设的有力条件。
4.8 项目用地范围内地质步勘良好，具体资料有待进一步勘察，用地区域内地震烈度6度以下。
最高月平均气温 32.9℃
最低月平均气温 3.6℃
平均相对湿度 79%
平均降水量 1430mm
年平均风速 1.34m/s
风荷载 0.3kN/m2
夏季主导风向 南风
冬季主导风向 北风
最大积雪厚度 15cm
年平均气压 923.4毫巴
4.9生产条件
4.9.1与XXXX实业有限公司进行技术和科研对接，产品的生产技术，质量有保障，并具备相应硬发新产品的科研能力。
4.9.2生产原材有碳化钨、钴分、复式碳化钨由XX硬质合金集团有限公司购入，少量钴粉从广州明星公司购入。辅助材料：无水酒精、石墨制品、砂轮、包装材料、耐火材料、模具等到市场外购，上述材料供应来源稳定可靠，质量有保障。
4.9.3通过几年的生产和探索，培养出本地一批生产、科研人才，积累经验，逐步扩大生产能力，以满足市场需求。XX是劳动力输出大县，在丰富的劳动力资源，且目前劳动力素质较高，稍加培训，便可操作生产。

第五章 产品定位及市场分析

5．1项目产品
硬质合金产品，亦称工业的牙齿。随着工业的发展，硬质合金的应用范围也在不断扩大，市场对硬质合金产品的需求量也在不断增大，同时要求也越来越高，传统的硬质合金切削工具在减少，高精度、高质量的数控切削工具需求量大增。高性能异型硬质合金产品包括割型加工产品、模压异型产品、增型性毛胚加工产品等。从产品结构划分，异型产品分为耐磨零件，模胚模具、冲击钻片、复合片、样板刀、木工刀、地板刀、玻璃刀、锯齿片、长条薄片、硬质合金球阀等硬质合金产品和要性能异型产品。

WC刀具

TIC刀具

钨钛钽刀具
5.2市场分析
5.2.1国内市场
由于国家实施积极稳健的宏观经济政策，我国国民经济持续增长，全国硬质合金近三年年产量也均递增1 000t以上。今后相当一段时间我国国民经济仍将快速发展，为硬质合金发展提供了良好的发展空间。与此同时，高档硬质合金需求也将不断扩大，以汽车工业为例，据德国奔驰汽车公司提供数据，每辆奔驰车的硬质合金工具费用约200马克，以此推算，我国2005年的汽车生产量达320万辆，2010年达600万辆，硬质合金工具费用将分别达40亿和80亿以上，与汽车工业相似的摩托车制造业，硬质合金工具需求也将增长。随着国家建设的不断发展，各行业对数控机床、加工中心的应用将越来越多，对高档硬质合金刀片及工具的需求同样存在巨大市场。近几年硬质合金应用领域开始深入民用装饰品行业，如表链、表壳、箱包的拉链头和标牌，甚至衣服钮扣也开始应用，可以想像其发展空间该有多大。
5.2.2国外市场
据统计，全世界年生产硬质合金约32 000t，包括其配套工具的年销售收入超过100亿美元。硬质合金在国际市场的流通量约6 000t，我国硬质合金出口量已占20%左右，基本全部是中低档产品。根据亚洲银行发布《2002年亚洲发展展望》报告中的预测，今年亚洲经济将有新的增长，不断发展的亚洲区域内贸易将对中国产品出口起到重要的支撑作用，印度、巴基斯坦、海湾六国以及许多第三世界国家对中、低档合金的需求是越来越大。中低档合金出口是我国优势，但是我们必须清醒地看到，我国出口硬质合金量虽然占世界硬质合金国际市场流通量的20%，而销售收入仅占1 .5%，高档硬质合金蕴藏着十分可观的经济效益，从事硬质合金工业的中国企业家、专家要珍惜资源，迅速摆脱低档产品恶性竞争，努力开发高附加值产品。硬质合金技术发展趋势及研究开发重点80年代中期，不少专家学者都以为硬质合金的发展到了一个相对稳定，难有重大突破的历史时期，然而高新技术的发展却完全改变了这一观点。进入90年代，代表世界硬质合金先进水平的公司在技术上取得了突出成就。新技术、新材料、新工艺不断研究成功并广泛应用形成产业，如超细纳米硬质合金、功能梯度材料、先进涂层合金、净成型技术、生产过程的应用，金属陶瓷等高性能、高精度硬质合金以及高效精密刀具不断推向市场，具有很强的市场适应能力和竞争能力。面对硬质合金技术发展新趋势，我们必须奋力直追。
硬质合金工业在我国已有很大的发展，但与国外先进厂家相比差距还很大。该产业在我们面前展示出良好的发展前景和机遇，我们应紧紧抓住这个机遇，百倍地珍惜我们宝贵的资源，面对挑战，通过我们不懈的努力把我国钨资源优势变成产业优势，为振兴中华做出新的贡献。

第六章 工程技术方案及产品生产工艺

6.1 总平面规划
6.1.1 场地情况
规划用地位于五一路沿线工业园区内。用地形状呈较为规整的四边长方形（南北长，东西短），总用地面积50亩。新建厂房、仓库44000平方米及研发大楼6000平方米。地质条件较好，用地地类为山地、荒地，经平整后较平坦，是建设硬合金产品生产线的理想之地。
6.1.2 规划依据
1、《XX县工业发展规划》
2、工业企业总平面设计规范
3、其他相关法律法规、技术标准、技术规范
4、甲方提供项目建设规划总平面图及建设意向
5、国家、省、市有关规定
6.1.3 规划指导思想
a、按生产特征、物流人流、合理组织厂房平面和车间；
b、合理配置现代化交通和通讯条件、充足能源和供水；
c、统一规划，合理利用土地，降低开发费用，减少两次投资和缩短准备工作时间，尽快发挥投资效益；
d、防止环境污染，提高环境保护的投资效益，有效地保护环境，并为工作人员提供良好的生产和生活条件。
6.1.4 规划布局
a、功能分区
依据工业厂区的建设要求和园区总体布局结构，将厂区规划成三大功能区用地东南面为办公区,建设一幢”L” 形综合办公楼,占地1380平方米,同时在办公楼的西北角建设一绿化广场,用地560平方米,整个办公区占总用地面积的5.3%；门卫设在南面的规划支路上,停车场、卸货场设在用地中心偏南位置,周围由厂房、仓库包围，用地15000平方米，占总用地面积的45.5%；地块中心建设二条南北朝向的厂区道路，厂房与厂房之间用8米消防道隔开，占总用地面积的24%以上。
b、道路交通
根据用地周边园区道路及标准厂房使用功能，在园区南面开设主出入口及门卫，出口处有新规划的支路上，厂房中央建厂区二条道路，形成南北朝向的厂区道路，兼景观大道，宽为8米。通过厂区内道路组织内部交通，保证每幢厂房四周均有直线道路（消防道），东西向2条，形成网状道路格局，道路宽8m。
c、绿化景观
厂区绿化配置，是环境保护的主要内容。根据规划总平面布置，绿化为线状绿地为主。南北向沿景观大道规划为绿化景观带，宽2.0 m X2，留足8.0m车行道，另在人行道上种植绿化行道树。充分利用各厂房之间的间距，在车行道两旁作2×1.5m绿化带。每边种植单排乔木，下植灌木、草地，绿化树种、苗木选用当地乡土植物，并有利于消除和减轻生产过程中产生的灰尘、气体和噪音对环境的污染，以创造良好的生产和生活环境。在景观设计时，重点处理好南入口景观空间，以此作为标准厂房区的景观轴。
6.2 厂房设计、结构方案
根据厂房适应性强、便于水平布置的工艺流程，适用于硬合金设备的厂房和连续生产的多跨大面积厂房，对厂房群体、特构、道路、绿化有统一景观，对厂房体型、立面、色彩依据其使用功能、结构形式、建筑材料等作建筑艺术处理，使其具有现代化工业特色，并与全厂的景观相协调，形成良好的工厂建筑环境。建筑结构为钢筋混泥土框架结构，厂房3幢、仓库2幢，都为三层构造；办公楼1幢，为五层构造。
6.3生产工艺
本生产以WC粉（WTi）C粉，C0粉及其他粉末为主要原料配制成各种牌号的混合料；以PEG和石腊为成型剂。以模压、冷等静压、割型，脱胶预烧真空烧结和过压烧结和精加工生产为主要工艺。
6.3.1混合料制备工序
本生产线从购买的各种金属粉末开始，根据不同的牌号的需要配制出各种牌号的混合料；并根据压制工艺要求掺成型剂，再擦成粉末料；或制成粒子料供压制工序生产。
6.3.2压制成型工序
本生产线从所需混合料开始，根据不同的牌号和制品工艺的要求确定压制工艺；经自压或油压机、等静压机压制制成毛坯。
6.3.3割型工序
等静压机生产的压坯，由于强度高可直接进入割型加工，割型加工工艺主要采用车床、磨床、万能摇臂铣床和数显磨床进行加工。割型加工产品合格后，转移下道生产工序。
模压成型的异型产品，必须脱胶预烧后才可进行割型加工。
6.3.4 烧结程序
主要以压力烧结炉，脱腊烧结一体炉和普通真空炉进行烧结。
6.3.5 成品加工工序
根据用户的不同要求，利用平面磨、外圆磨、无芯磨、工具磨；以及电火花加工设备，对烧结后合格产品进行深度加工。
6.4工艺流程：
6.4.1工艺流程图

图1 硬质合金厂生产工艺流程图

Wc粉 （WTi）C粉 Co粉 其他粉末

配料
湿磨 酒精

筛上物 过滤

作 料浆
废
料 沉定分离
处
理 干燥

过筛 筛上物 烧钴

不合格料 鉴定

合格料

下料

掺筛（胶）
擦筛

粉末料 制粒料

合格混合料

图2 硬质合金厂生产工艺流程图

模压成型
等静压成型
半成品检查
脱胶预烧
割型
烧结
毛坯检查
精加工
成检
包装入库

6.5.5主要设备
所需工艺设备分为生产设备和辅助设备，共（67）台套，其中生产设备（60）台套、辅助生产设备（7）台套。
主要生产设备明细表

设备名称
型号规格
制造单位
数量
（台套）
功率
（KW）
价格
（万元）
单机功率
合计
单价
合计
混合料制备

可倾式湿磨机
50立升
XX
1
1.7

4.5
11.5
可倾式湿磨机
300立升

3
7.5

10.8
158
酒精槽
ZXL.8XL1.5米

1

1
1
酒精回收器
Φ380

2

1
2
双Z真空干燥器
300立升

1
7.5

8
8
振动干燥器
180立升

2
1.4

1.8
3.6
仿美振动筛
Φ500

3
0.75

1
3
螺旋混合器
10立升

2
1.4

1
2
擦碎筛
Φ500

2
1.4

1.6
3.2
制粒机
50立升

1
1.4

1
1
蒸气干燥柜
8格不锈钢

1

5
5
蒸气干燥柜
8格碳钢

1

2
2
收尘系统
布袋收尘器
钻石修造
1
4

5
5
抽风系统

钻石修造
1
0.75

1
1
冷却水系统

1
3.4

5
5
点型器搅拌器

1
1.7

1.5
1.5
蒸气系统

1
3.5

5
55
压制工序

仿TPA压机
3吨
南京
1
2.2

3
3
仿TPA压力
6吨
南京
1
2.2

6
6
仿TPA压力机
16吨
江麓精密
2
4

38
36
仿TPA压力机
50吨
江麓精密
1
7.5

48
48
杠杆压力机
14吨
XX
2
1.7

2
4
凸轮压力机
40吨
XX
1
7.5

12
12
油压机
25吨
合肥
1
4

4.5
4.4
油压机
100吨
合肥
1
7.5

7
7
侧压机
100吨
天津
1
7.5

8
8
四柱油压机
315吨
天津
1
22

15
15
冷等静压机
LDJ500/1500→205YS
四川
1
62

65
6
