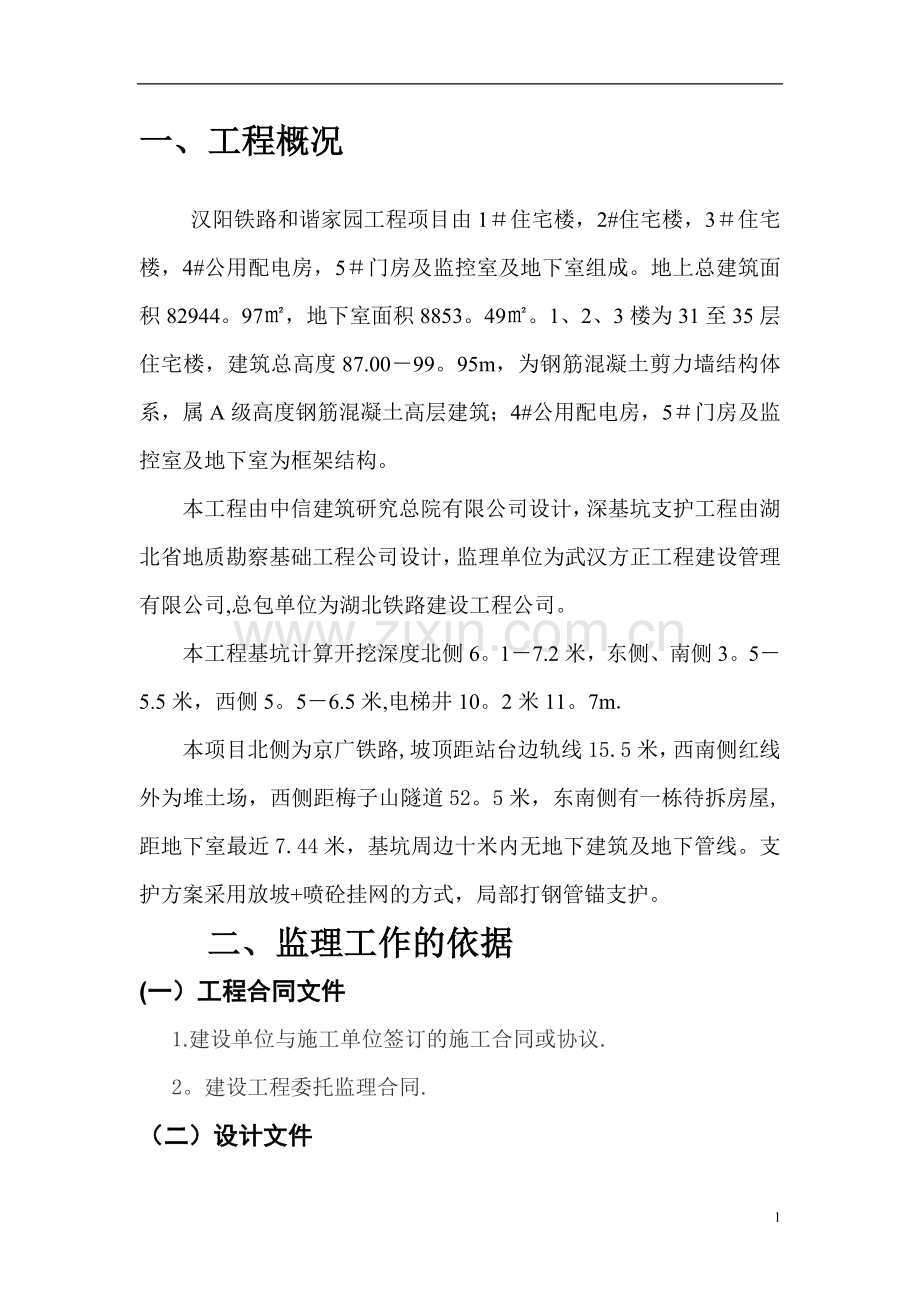

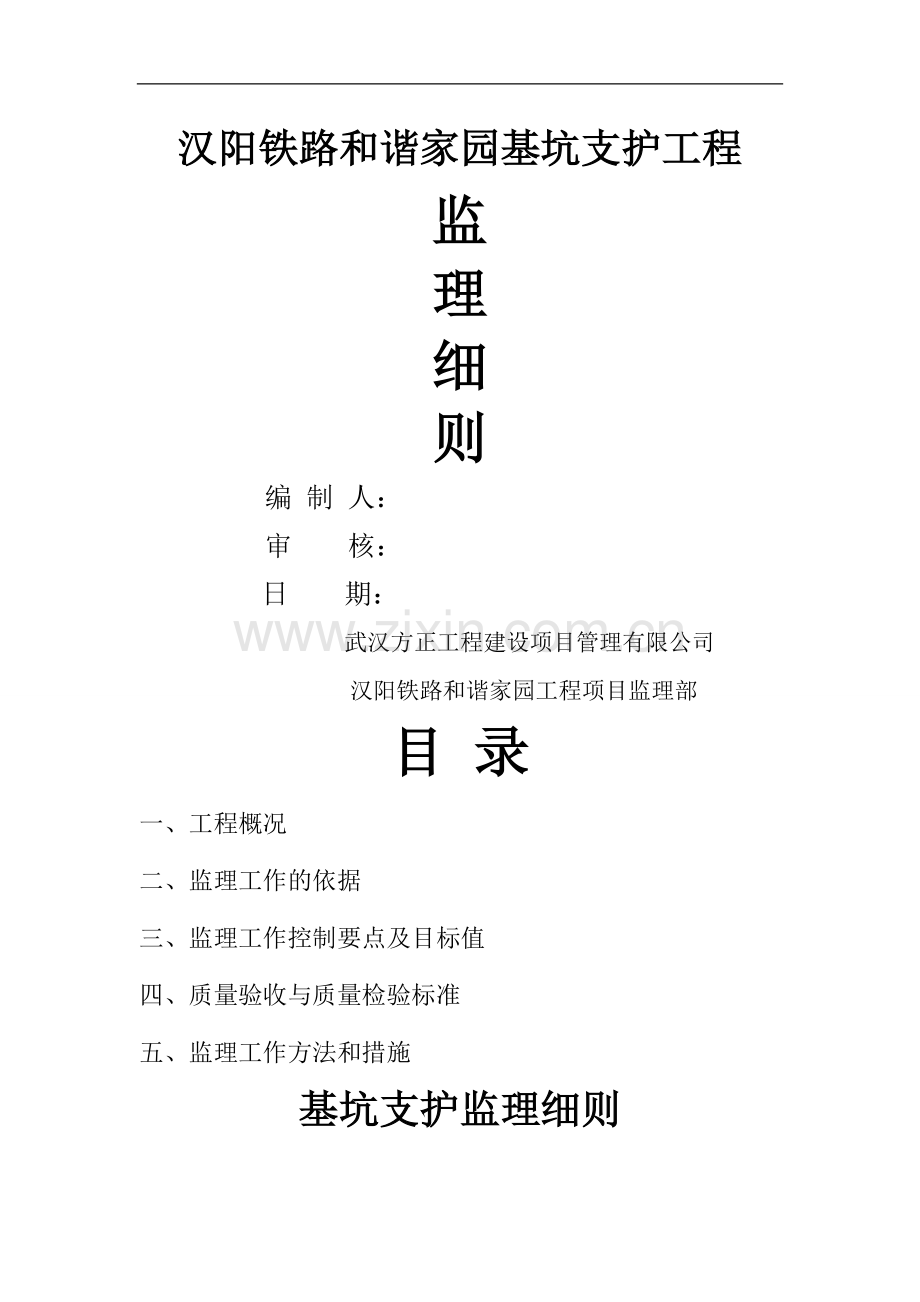

汉阳铁路和谐家园基坑支护工程监理细则编 制 人：审 核： 日 期： 武汉方正工程建设项目管理有限公司 汉阳铁路和谐家园工程项目监理部目 录一、工程概况二、监理工作的依据三、监理工作控制要点及目标值四、质量验收与质量检验标准五、监理工作方法和措施基坑支护监理细则一、 工程概况 汉阳铁路和谐家园工程项目由1住宅楼，2#住宅楼，3住宅楼，4#公用配电房，5门房及监控室及地下室组成。地上总建筑面积82944。97，地下室面积8853。49。1、2、3楼为31至35层住宅楼，建筑总高度87.0099。95m，为钢筋混凝土剪力墙结构体系，属A级高度钢筋混凝土高层建筑；4#公用配电房，5门房及监控室及地下室为框架结构。本工程由中信建筑研究总院有限公司设计，深基坑支护工程由湖北省地质勘察基础工程公司设计，监理单位为武汉方正工程建设管理有限公司,总包单位为湖北铁路建设工程公司。本工程基坑计算开挖深度北侧6。17.2米，东侧、南侧3。55.5米，西侧5。56.5米,电梯井10。2米11。7m.本项目北侧为京广铁路,坡顶距站台边轨线15.5米，西南侧红线外为堆土场，西侧距梅子山隧道52。5米，东南侧有一栋待拆房屋,距地下室最近7.44米，基坑周边十米内无地下建筑及地下管线。支护方案采用放坡+喷砼挂网的方式，局部打钢管锚支护。二、监理工作的依据(一）工程合同文件 1.建设单位与施工单位签订的施工合同或协议. 2。建设工程委托监理合同.（二）设计文件 1。工程施工图纸技术说明及设计交底。 2。设计图纸交底和设计图纸会审纪要. 3。设计修改和设计变更文件. 4。审批通过的施工组织设计或方案。（三）国家及政府有关质量管理方面的法律法规性文件 1。中华人民共和国建筑法. 2。建设工程质量管理条例。（四）有关质量检验与控制的专门技术法规性文件 1。建设工程监理规范GB503192000 2.建设工程施工质量验收统一标准GB50300-2001 3。建筑地基基础工程施工质量验收规范GB502022002 4。建筑基坑支护技术规范JGJ12099 5.基坑土钉支护技术规程CECS96：97 6.建筑地基基础设计规范GB500072002 7.建筑地地基处理技术规范J2202002/JGJ79-2002 三、监理工作控制要点及目标值（一） 开工条件控制 1.向施工单位进行监理工作交底，明确监理工作程序。下发监理作业表格；明确工程质量、进度、投资监理签证的程序；明确监理与施工单位之间函件、文件、报表等公文手续；明确工程例会召开的地点、时间、会议议程等. 2。审批施工单位报送的施工组织设计。 督促施工单位按照设计文件、施工合同的要求及工地现场的实际情况提交施工组织设计，并从施工设备、施工方法、施工质量保证体系和保证措施、施工进度等方面检查其是否满足合同工程的技术和进度要求。（1)工程开工前，分包单位的施工组织设计(施工方案）经审核合格后，填报工程技术文件报审表报项目监理机构审核。（2）施工组织设计（施工方案）的编制、审批及论证符合建筑工程施工技术管理审查办法（DSJ01-802003)及危险性较大工程安全专项施工方案编制及专家论证审查方法（建质E20。043213号)的规定，相关审批论证的文件应随工程技术文件报审表报项目监理机构。（3）施工组织设计应包含设计、环境保护、监测、应急预案等内容，其施工方案主要内容包括：编制依据。工程概况、施工现场周围情况和地下勘察情况。基坑支护方案选择和设计（图纸、计算书).施工方案。施工方法.对基坑及相邻物体的监测方法和应急措施。保证质量安全、消防、保卫、环保和季节性施工组织和技术措施。3.施工质量保证体系的检查认可。督促施工单位建立以项目经理、项目总工、质检负责人、专职质检员组成的工程质量管理组织，配备质量检验和测量工程师,委托有相应资质、资格的检测单位进检测,建立班组自检、专职质检员复检和质检负责人终检的“三检”制度，建立健全施工质量保证体系,并报送监理检查认可。（1）承包土方及基坑支护工程的分包单位的有效企业资质证书、营业执照、质量保证体系及安全保证体系架构及管理人员名单，各相关人员的岗位证书等.在进场前分包单位相关资质经总包单位审核符合相关要求后,报项目监理机构审查。(2）需持证上岗人员：项目经理、技术负责人、质检员、安全员、材料记证员、试验员、测量员、施工员及特种作业人员的有效岗位证书复印件以及三种人员的安全教育记录随同企业资质资料一并报项目监理机构审查。（3)所有证件复印件应注明用途，加盖企业公章。（4）承包单位的报建、报监手续必须齐全，必须取得建筑施工主管部门颁布的“施工许可证”。 4.组织设计交底。 在工程开工之前，监理工程师应建议建设单位进行设计交底.使施工单位明确设计意图、技术标准和技术要求。 5.测量控制网移交。 在开工前，监理工程师应及时向施工单位移交测量控制网点，并对施工单位的测量控制网点成果进行审查和校验。 6。检查施工条件。 （1）施工设备进场检验.施工单位必须按施工承包合同要求组织施工设备进场，并向监理报送进场设备报验单.监理工程师检查施工设备是否配套和完好、完整；检查进场设备数量、型号、技术性能、台班生产率是否满足施工技术和进度要求.未经监理工程师审查批准的施工设备不得进场使用。 (2）原材料进场检验.在生产试验和施工使用前，施工单位应向监理单位报送水材料泥进场报验单.监理工程师应检查材料的质保资料，按照规定进行见证取样、送样或监理抽样检测。未经监理工程师验收批准的材料不得在工程上使用. （3）审批试验成果。在施工前，施工单位应将检测单位根据前期材料送检情况确定砼配合比报监理审批;监理工程师应影响施工质量的主要参数要严格审查。 7.下达开工令。 施工单位按规定完成开工准备工作后,及时向监理报送开工报告和开工报审表。监理机构(工程师)审查具备开工条件后签发开工令。（二） 施工过程主要监控要点 一、土方开挖工程 1、基坑开挖前，监理必须熟悉与掌握设计要求与施工组织设计内容。并配合施工方绘制运输土方路径图及确定土方堆放点.2、基坑开挖施工应遵循“信息法”的施工原则,勤监测,勤巡视，及时反馈信息,根据变化的情况指导施工。3、基坑开挖深度超过3m时,放坡开挖需要进行地下水位预降措施，在降水达到要求时,方可开挖。4、基坑支护开挖施工的顺序原则如下：a、坡面施工建立基坑开挖环境监测系统，并取得环境监测所需的基础数据土方开挖与地面硬化、喷锚支护施工交叉穿插进行。b、土方开挖必须分层进行，开挖一层,支护一层,然后进行下一层土方开挖。5、要保证该基坑顺利开挖成功，除了高质量的支护设计外，还需要土方开挖施工组织严密，土方开挖施工队伍一定要与基坑支护施工队伍密切配合，协调施工,同时还应根据环境监测所反馈的信息随时调整挖土顺序、挖土速度。6、基坑开挖过程中不允许在坑顶和坑边堆土，施工用材必须堆置于坑边的应均匀堆放，不得超过规定的堆载值，以免引发边坡失稳。7、挖机与运土车的重量和停放位置；土方开挖前应检查定位放线、排水和降低地下水位系统,土方运输车的行走路线及弃土场。8、土方开挖过程中,挖土机不得碰撞支护工程桩，并应注意保护好观测标志。9、开挖后的基坑应尽量减少暴露时间，及时清边检底，尽快进行垫层施工。10、放坡开挖难免：发生土体移动和地表变形的可能，从而产生对周边环境的影响，因此要有有效的应急措施，避免突发事故的发生。11、当土质较差，工期较长时，边坡应用钢丝网水泥喷浆或其他有效措施进行护坡。12、挖土必须遵循分层开挖的原则,分层厚度根据设计要求或规范规定，一般不宜超过1 m。13、基坑应在降水达到设计要求时,方可进行；在开挖过程中，应保持水位在开挖面以下0.51。0 m以下处，否则由于水位过高、土质软湿，加之挖机的频繁行走，易使坡面滑坍,造成工程桩位移；当挖至坑底时，水位应保持在坑底的以下0。5-1.0 m之间，但不宜过深,以免影响周边环境。14、本基坑上层滞水主要赋存于杂填土,开挖过程中要采取有效措施排除地表水，坑周边必须硬化并设置排水沟，其截面尺寸300400mm，严禁地表水或基坑排出的水倒流回渗基坑。坑内边缘设置排水沟一道，并每隔一定距离设置一个集水井进行抽排处理，对基坑内的积水应及时排出。15、采用机械挖土时，坑底应保留30cm厚基土,再用人工挖除整平，并防止坑底土扰动，严禁超挖。16、坑内有电梯井、水池等局部加深时，应有防止其边坡坍方的措施。17、土方开挖工程质量检验标准应符合表1的规定。 二、喷锚支护工作1、 钢管锚可采用风镐振动打入或反铲压入，土钉定位准确，人工压入，设钢管锚的纵横加强筋连接要焊接。2、 基坑支护采用C20喷射混凝土，水泥采用42.5的普通硅酸盐水泥.施工流程为土方开挖修坡铺设钢板网打入土钉喷射混凝土养护.3、 喷射砼采用PSA42。5水泥、中粗砂、515mm瓜米石材料,砼强度等级应为C20，砂、石、水泥比例为2。5：1。5：1，细石最大粒径为15mm.4、 严格控制坡面形位尺寸，施工完成后，坡面应平整美观。三、 土方回填1、 土方回填前应清除基坑内积水、垃圾、淤泥、验收基底标高。2、 在松土上填方应先压实基底。3、 防止不合格土填入,填土料应符合设计要求,验收后方可填入。4、 施工中应监控土料含水量、填筑厚度、压实遍数，以达到设计要求的压实程度。5、 填土施工中时的分层厚度及压实遍数见下表；压实机具分层厚度（mm）每层压实遍数平碾2503006-8振动压实机2503503-4柴油打夯机200-25034人工打夯2003-4 注：填土质量检验常用环刀取样法,送试验室测试.6、填土工程质量检验标准应符合表3的规定。四、质量验收与质量检验标准一）所有进场材料及检验设备、仪器等验收1、检查进场材料的合格证、试验报告和砼、砂浆配合比,审查施工单位的施工方案。(二）验收规定1、必须先检验总包单位的自检和验收资料。2、未经总包自检与验收合格的，监理不予验收。3、凡验收不合格的，不得进入下一道工序的施工。（三）检验批与检验批的划分1、土方开挖、喷锚支护、回填土工程的质量验收以检验批为单位进行。2、检验批的划分，应在开工前与施工单位商讨确定，并列出计划,以书面表格形式备案.3、现场监理员须按主控项目与一般项目的内容，根据实测实量的质量数据来签认施工单位申报的“土方开挖、喷锚支护、回填土工程检验批质量验收记录表”.4、现场监理员对基坑工程实测实量的抽查数，可根据实际需要决定。(四）检验批的质量验收标准土方开挖工程质量检验标准（）表1 项序项目允许偏差或允许值检验方法挖土场地平整人工机械主控项目1标高3050水准仪2长度、宽度（由设计中心线向两边量）+300-100+500150经纬仪,用钢尺量一般项目1表面平整度2050用2 m靠尺和锲形塞尺检查2基底土性设计要求观察或土样分析五、 监理工作方法和措施。 一、监理工作方法 (1)旁站. 旁站即在关键部位或关键工序施工过程中，由监理人员进行连续不断监督检查或检验的活动。隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，监理人员应旁站监督。以下关键部位及工序实行旁站监理： 1）平面定位坐标点和高程水准点的引测. 2)基坑土方开挖的边线、放坡边线和钢管锚的定位。 3）钢管锚施工全过程， 4)主楼部分土方开挖的全过程.重点控制对工程桩的保护。 5）土方回填全过程。 （2）巡视。巡视是监理人员对正在施工的部位或工序在现场进行的定期或不定期的监督活动。主要巡视检查内容如下： 1）是否按照设计文件、施工规范和批准的施工方案施工。 2)是否使用合格的材料、构配件和设备。 3)施工现场管理人员,尤其是质检人员是否到岗到位. 4）施工操作人员的技术水平、操作条件是否满足工艺操作要求、特种人员是否持证上岗。 5）施工环境是否对工程质量产生不利影响. 6)已施工部位是否存在质量缺陷. （3）平行检验。项目监理机构采用一定的检查或检测手段，在承包单位自检的基础上,按照一定的比例独立进行检查或检测的活动。平行检验的主要内容如下： 1）工程材料进场检验。 2）平面定位测量放线、标高引测。 3)基坑土方开挖的边线、放坡边线和桩位复核。 （4)实测实量。 监理工程师对完成的工程的几何尺寸进行实测实量、验收，不符合要求的要进行整修，无法进行整修的要返工。测量检测的主要内容： 1）土方开挖深度、放坡坡度。 2）喷砼厚度。 二、主要控制措施。（1)事前控制的内容1、检查和复验施工单位设定的基准标高;2、土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑,先撑后挖，分层开挖，严禁超挖的原则。3、挖机与运土车的重量和停放位置；土方开挖前应检查定位放线、排水和降低地下水位系统，合理安排土方运输车的行走路线及弃土场。4、核实坑内地下水位；5、核定各监测项目的原始值.(二）事中控制的内容1、有效控制机械挖土的深度，分层挖土厚度不大于1m;2、严禁挖土机超挖；4、保留人工挖土厚度30cm；5、挖土完成后控制暴露时间;6、检查坑底的维持水位；7、填方施工结束后，应检查标高、边坡坡度、压实程度等，检验标准应符合表3的规定；8、每段支护体施工完成后,应检查坡顶或坡面位移，坡顶沉降及周围环境变化，如有异常情况应采取措施，恢复正常后方可继续施工。9、监测本工程应加强信息化施工,施工期间应根据监测资料及时控制和调整施工进度和施工方法,及时采取合理的应急应变措施，对施工全过程进行动态控制。基坑开挖前四周应做好位移和沉降观测点,业主应请有资质的监测单位进行沉降和位移监测,发现情况及时纠偏,保证开挖和基坑施工安全.（三)、应急措施 深基坑工程稳定性（包括边坡稳定和渗透稳定）破坏的后果往往是突发的、灾难性的、补救困难的,应本着“预防为主”的原则,严把施工质量关。具体应急措施如下： a、在基坑开挖时，若基坑周边土体变形过大，并有发展趋势,应立即停止开挖，在坑壁侧反压砂土袋以阻止土体里蠕动变形。 b、若出现边坡局部涌水,应急处理措施总的原则是在封堵的同时做好排水导流设施，对侧壁渗水可采用插管导流、草袋封砌、混凝土封堵等方法处理。 c、准备一定面积的钢筋网,较差土质的局部剥离坍塌时，迅速采用土钉挂网固定，施喷速凝混凝土. d、对坑底隆起，应准备一定数量的杉树条，在应急时迅速插入坡脚，起抗隆作用。 f、基坑开挖时,现场应配备一定数量的急用（抢险）物质：编织袋、草包、潜水泵、电焊机、水泥、砂、石料、杉木条以及其它工具、材料等。（四）挂网、喷射砼施工质量保证措施1、施工中所用的主要材料必须经质检部门检验合格，并有出厂合格证证明书方可使用。2、钢筋网制作的规格、形状、尺寸、数量、间距、锚固长度、接头位置、保护层厚度必须符合要求和施工规范的规定。3、喷射混凝土前要清理喷面，埋设好控制喷射层厚度的标志；确保设计厚度，喷射混凝土终凝后2h，应喷水养护;并至少7d内始终保持其表面湿润。 武汉方正工程建设项目管理有限公司 汉阳铁路和谐家园工程项目监理部14
