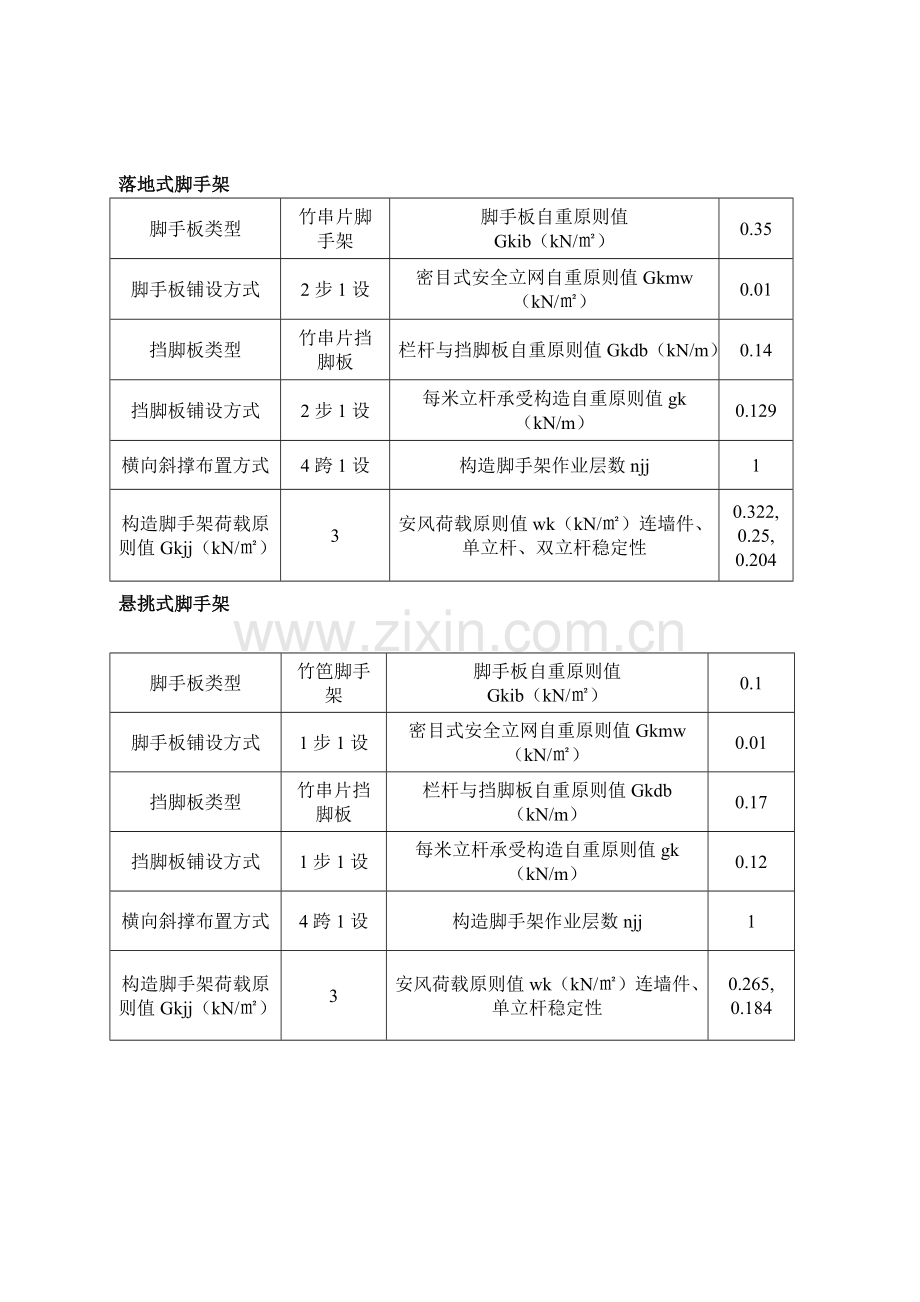

扣件式钢管脚手架搭设、拆除工程监理实行细则1 工程概况1.1 工程概况：A楼为地上11层、地下2层框剪构造，建筑高度为51.4m；原则层层高4.2m；工程总建筑面积54382。 B楼为地上2层、地下1层框架构造，建筑高度12.5m，原则层层高6.32m；工程总建筑面积13465（地上）1.2 脚手架搭设、拆除概况：1.2.1 拟搭设、拆除脚手架型式：双排钢管脚手架；满堂支撑架；悬挑式脚手架；封闭式；底部双管立杆1.2.2 拟搭设、拆除脚手架用途：构造施工；围护架；模板施工1.2.3 拟搭设、拆除脚手架分布区域：1）本工程外架部分采用落地架，A楼-3.5m5.4m，回廊0.00m22.78m；B楼东、西、南侧-3.5m13.3m； 2）部分采用悬挑架脚手架，A楼 5.4m、22.2m、39.0m处共三挑3）本工程高大模板支撑 A楼11-161/A-C轴门厅顶部，11-16C-E轴回廊；B楼悬挑20-25/Q-V轴16.8m跨度梁、地下室大梁、主席台、汇报厅高支模；1.2.4 脚手架承受荷载简述：落地式脚手架脚手板类型竹串片脚手架脚手板自重原则值Gkib（kN/）0.35脚手板铺设方式2步1设密目式安全立网自重原则值Gkmw（kN/）0.01挡脚板类型 竹串片挡脚板栏杆与挡脚板自重原则值Gkdb（kN/m）0.14挡脚板铺设方式2步1设每米立杆承受构造自重原则值gk（kN/m）0.129横向斜撑布置方式4跨1设构造脚手架作业层数njj1构造脚手架荷载原则值Gkjj（kN/）3安风荷载原则值wk（kN/）连墙件、单立杆、双立杆稳定性0.322,0.25,0.204悬挑式脚手架脚手板类型竹笆脚手架脚手板自重原则值Gkib（kN/）0.1脚手板铺设方式1步1设密目式安全立网自重原则值Gkmw（kN/）0.01挡脚板类型 竹串片挡脚板栏杆与挡脚板自重原则值Gkdb（kN/m）0.17挡脚板铺设方式1步1设每米立杆承受构造自重原则值gk（kN/m）0.12横向斜撑布置方式4跨1设构造脚手架作业层数njj1构造脚手架荷载原则值Gkjj（kN/）3安风荷载原则值wk（kN/）连墙件、单立杆稳定性0.265,0.1841.2.5 拟搭设、拆除脚手架构造规定： 拟搭设、拆除脚手架构造规定一览表 序号区域（轴线）脚手架型式构造规定构配件选用1A楼落地式及悬挑式1、 长度430m、宽度1.05m，高度52.4m，立杆布局为1.8m，立杆横距为1m。2、纵向水平杆设置在立杆内侧，长度不适宜不不小于三跨；横向根据支撑脚手板需要等间距设置，最大间距不应不小于纵距1/2；3、连墙件采用刚性连墙件，水平方向每隔两跨设置，高度方向每层均设置；4、剪刀撑在外侧立面整个长度和高度持续设置，斜杆与地面倾角按45控制，每道剪刀撑宽度不应不小于4跨；钢管，扣件，安全网，脚手板，挡脚板2B楼落地式1、 B楼长度405.2m、宽度1.05m，高度17.8m。立杆布局为1.8m，立杆横距为1m。2、纵向水平杆设置在立杆内侧，长度不适宜不不小于三跨；横向根据支撑脚手板需要等间距设置，最大间距不应不小于纵距1/2；3、连墙件采用刚性连墙件，水平方向每隔两跨设置，高度方向每层均设置；4、剪刀撑在外侧立面整个长度和高度持续设置，斜杆与地面倾角按45控制，每道剪刀撑宽度不应不小于4跨；钢管，扣件，安全网，脚手板，挡脚板1.3 脚手架地基与基础构造：1）脚手架地基与基础施工，必须根据脚手架搭设高度、搭设场地土质状况与现行国标地基与基础工程施工及验收规范(CB50202)有关规定进行。 2）脚手架基础经验收合格后，应按施工组织设计规定放线定位。高度在24m以上脚手架基础应做设计计算。 3）脚手架基础排水沟应沿建筑物周围持续设置。4）悬挑脚手架基础应按设计荷载计算后，确定悬挑槽钢(工字钢)截面或型号，每根立杆应座落在槽钢上。悬挑梁应牢固地固定在建筑物上。2扣件式钢管脚手架搭设、拆除工程特点、难点。2.1 扣件式钢管脚手架搭设、拆除特点、难点： 杆件、扣件、接头、节点多，安装工序多，人工操作，高空作业，风险大；随土建施工进度需逐层搭设，分批验收。悬挑式脚手架多次悬挑，工字钢安装拆除工作量大，难度大，风险大 。2.2 脚手架搭设、拆除施工安全生产管理监理工作重点：1） 扣件式钢管脚手架安装与拆除人员必须是通过考核合格专业架子工。架子工应持证上岗。2） 搭拆脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3） 脚手架构配件质量与搭设质量，应符合规范有关规定，经检查验收并确认合格后使用。4） 钢管上严禁打孔。5） 作业层上施工荷载应符合设计规定，不得超载。不得将模板支架、泵送砼运送管等固定在架体上。严禁悬挑起重设备，严禁拆除或移动架体上安全防护设施。6） 满堂支撑架在使用过程中，应设有专人监护施工，当出现异常状况时，应立即停止施工，并应迅速撤离作业面上人员。7） 满堂支撑架顶部实际荷载不得超过设计规定。8） 当有六级强风以及上风、浓雾、雨或需天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。9） 脚手板应铺设牢固、严实，并应用安全网双层兜底。施工层如下每个10m应用安全网封闭。10） 落地式、悬挑式脚手架沿架体外围应用密目式安全网全封闭，安全网应与架体绑扎牢固。11） 在脚手架有效期间，严禁拆除主节点处纵、横向水平杆，纵、横向扫地杆；严禁拆除连墙体。12） 当在脚手架使用过程中，开挖脚手架基础下设备基础或管沟时，必须对脚手架采用加固措施。13） 临街、临大道搭设脚手架时，外侧应有防坠物伤人防护措施。14） 在脚手架上进行电、气焊作业时，应有防火措施和专人看护。15） 工地临时用电线路架设及脚手架接地、避雷措施等，应符合有关临时用电技术规范规定。16） 搭设脚手架时，地面应设围栏和警绒标志，并应派专人看守，严禁非操作人员入内。3 监理根据3.1 本工程施工协议、协议等资料。3.2 本工程监理规划。3.3 经审批通过施工组织设计、脚手架搭设、拆除专题施工方案。3.4 本项目合用扣件式脚手架搭设、拆除有关现行法律法规、技术原则规范。扣件式钢管脚手架搭设、拆除工程有关法律法规、技术原则规范一览表 序 号名 称编 号1建筑施工扣件式钢管脚手架安全技术规范JGJ130-2特种作业人员安全技术考核管理规则GB50363钢管脚手架扣件GB158314建设工程安全生产管理条例5中华人民共和国建筑法3.5 其他根据:本工程施工图及现场施工状况4 监理组织架构4.1 扣件式钢管脚手架搭设工程监理组织架构框图:（示意，图框中可添加人员姓名） 总监理工程师 周玉林土建监理员兼资料员唐敏土建监理员兼安全员徐智杰土建监理员兼安全员仇国强土建专业监理工程师兼安全工程师周斌图4.1 监理组织架构框图5 监理工作重要流程（用框图表达）5.1 脚手架搭设、拆除工程监理重要工作程序：（示意） 审查、审核脚手架搭设、拆除专题施工方案 审查、审核脚手架专业分包单位资质、架子工上岗证审查脚手架搭设材料报验资料和检查拟进场材料质量 脚手架搭设、拆除施工时安排监理人员巡查和旁站 每次搭设结束，施工单位自检合格后报监理抽查 安全监理工程师检查验收合格 该层搭设脚手架同意投入使用 脚手架搭设、拆除工程监理工作程序5.2 扣件式钢管脚手架专题施工方案审核程序： 1）程序性审查：专题施工方案必须由施工总承包单位技术负责人（总工程师）审查签字后加盖公章方可提交项目监理部审核，超过一定规模危险性较大分部分项工程必须附有组织专家组最终确认认证汇报。2）符合性审查：审查专题方案各部分内容与否符合工程建设强制性原则。3）安全验算：安全验算内容包括：纵向、横向水平杆等受弯构件强度验算；连接扣件抗滑承载力验算；立杆稳定性和承载力验算；连墙件强度、稳定性和连接强度验算。4）一致性审查：查图纸、文字论述、计算书与否一致。5）构造规定审查：脚手架各构件必须符合构造规定。6）应急预案审查5.3 分包单位资质审核监理工作程序： (1)分包单位提交分包单位资质报审表。 重要包括：1）分包工程状况；2)有关分包单位资质以及基本状况；3)分包协议。 (2)监理工程师审查总承包单位提交分包单位资质报审表。 (3)对分包单位进行调查，调查目是核算总承包单位申报分包单位状况与否属实。5.4 扣件式钢管脚手架材料、构配件验收监理程序： 所有脚手架施工用材料及构配件均须报项目监理部审查验收，验收合格方能进行脚手架施工。 重要材料构配件检查要点：钢管其力性能应符合国家现行原则炭素构造钢（GB700-89）中Q235A钢规定。立杆、大横杆和斜杆最大长度为6m，小横杆长度1.5m。每批钢管、扣件进场时应检查与否有材料检查合格证。扣件与钢管贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处最小距离应不不不小于5mm。扣件活动部位应能灵活转动，旋转扣件两旋转面间隙应不不小于1mm。扣件表面应进行防锈处理。脚手舨应采用竹跳板，厚度不不不小于50mm，宽度不小于等于200mm，长度为4.0m，其材质应符合国家现行原则规定，不得有开裂、腐朽。脚手舨两端应采用直径为4mm镀锌钢丝各设两道箍。钢管及扣件报皮原则：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和严禁使用。 所有脚手架施工用材料及构配件均须报项目监理部审查验收，验收合格方能进行脚手架施工。5.5 扣件式钢管脚手架搭设检查验收程序： 1）监理工程师应规定施工单位加强现场质量管理、严格施工程序、做好施工中应变准备，还应检查上岗人员与否持丐主岗、安全防护用品使用状况、扭力扳手抽查扣件扭紧力（一般45-60KNm）。2）检查数量：与主体构造同步搭设，同步检查，每层均检查。3）验收次序：施工单位先自检，自检合格，报监理抽查，属实测检查，记录于监理抽查监理日志上，属质量保证资料核查和其他检查资料，记录和附于旁站记录上，监理检查合格，方可投入使用。4）验收合格：总监签订报验申请表，验收不合格，签发监理工程师告知单（B1表），施工单位整改后报送监理工程师告知答复单（A6表）重新复检。5）不合格纠正和防止： 监理工程师对本细则规定监理工作，不定期进行平行检查，规定旁站应进行旁站监督并做好记录，对施工监理过程中检查发现问题，应向施工单位及时指出或签发监理工程师告知单（B1表）并督猝其及时整改，施工单位整改符合规定后，填写监理工程师告知答复单（A6）送监理核查确认。方能转入下道工序施工。未经核查确认不得转入下道工序施工。6 安全生产管理监理工作目及要点6.1 扣件式钢管脚手架搭设、拆除工程监理目：按照施工协议、有关规范原则及专题施工方案规定，本扣件式钢管脚手架搭设、拆除工程监理目为： 贯彻执行国家安全生产方针政策，保证施工人员安全，做到技术先进、经济合理，安全合用，最大程度地防止伤亡事故发生 。6.2 扣件式钢管脚手架搭设、拆除工程监理项目要点见表6.1： 扣件式钢管脚手架搭设、拆除监理要点 表6.1序号安全控制项目安全控制点安全控制规定1安全管理搭设方案施工前要有搭设方案，搭设图纸安全施工措施根据工程特点制定安全施工措施操作人员持证上岗，安全防护用品，安全交底环境影响当有六级及以上大风和雾、雨、雪、天气时，应停止搭拆作业，雨雪后上架作业应有防滑措施，并应扫除积雪2材料、构配件构配件质量钢管、扣件、脚手板、连墙杆等配件要符合国家有关规定3地基与基础场地扎实硬化根据荷载、搭设高度、现场土质与国标有关规定施工4搭设构造搭设高度脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。立杆1、每根立杆底部应设置底座或垫板，底座底面标高宜高于自然地坪50mm，垫板宜采用长度不少于2跨、厚度不不不小于50mm木垫板，也可采用槽钢。2、严禁将不一样直径钢管混用。3、立杆接长除顶层顶步外，其他各层各步接头必须采用对接扣件连接，且相邻立杆对接扣件不得在同一高度内。4、开始搭设置杆时，应每隔6跨设置一根抛撑，直至连墙件安稳后，方可根据状况拆除。5、必须用连墙件与建筑可靠连接。当搭至连墙件构造点时，应在搭设完该处立杆，纵横向水平杆后，立即设置连墙件。6、底层步距不应不小于2M，间距1.8-2.0M，与墙面距离0.25m。7、距离底座上部不不小于200处设纵向扫地杆，在纵间扫地杆下方设横向扫地杆。8、顶端宜高出女儿墙上皮1M，高出檐口上皮1.8M。纵向水平杆1、 设置在立杆内侧，长度不适宜不不小于三跨，接长宜采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆接头不适宜设置在同接头中心至近来节点距离不适宜不小于纵距1/3，2、 接长如采用搭接，搭接长度不应不不小于1m，应等间距设置3个旋转扣件固定。3、 本工程采用直径6.5带肋钢筋网片，纵向水平杆应作为横向水平杆支座，用直角扣件固定在立杆上。横向水平杆1、作业层上非支点处横向水平杆，宜根据支撑脚手板需要等间距设置，最大间距不应不小于纵距1/2.2、两端均应采用直角扣件固定在纵向水平杆上。3、双排脚手架横向水平杆两端均应采用直角扣件固定在纵向水平杆上；脚手板1、 应满铺、铺稳离开墙120-150mm。2、 长度不不小于2M时，可用两根横向水平杆支承，但脚手板两端与其要有可靠固定，长度不小于2M时要用三根横向水平支承3、 采用对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应取130-150mm，且两块脚手板外伸长度之和不应不小于300mm。4、 采用搭接铺设时，接头必须支在横向水平杆上，搭接长度应不小于200m，伸出横向水平杆长度不应不不小于100mm。5、 作业层端部脚步手板探头长度取150mm，其板长两端均应与支承杆有可靠地固定。6、 在拐角、斜道平台口处脚手板应与横向水杆有可靠连接，防止滑动。7、 斜道脚手板上，应每隔250-300mm设置一道防滑木，厚度宜为20-30mm。连墙件1、 宜靠近主节点设置，偏离主节点距离不应不小于300mm。2、 应从底层第一步纵向水平杆处开始设置3、 最大竖向间距为3个步距，最大水平间距为3个立杆纵向间距。4、 高度在24M如下脚手架，宜采用刚性连墙件与建筑物可靠连接，严禁使用仅有拉筋柔性连墙件（必须配合使用顶撑）。5、 高度超过24M双排脚手架，必须用刚性连墙件与建筑物可靠连接。6、 必须采用可以受拉力和压力构造。7、 优先采用菱形布置呈水平设置，不应采用上斜连接。8、 当脚手架下部暂不能设置连墙件时，可搭设抛撑，抛撑应在连墙件搭设后拆除。剪力撑1、 剪力撑应随立杆纵向和横向水平杆同步搭设。2、 每道剪力撑宽度不应不不小于4跨，且不应不不小于6M。3、 24M如下单双排脚手架均必须在外侧立面两端各设置一道剪力撑，并应由底至次持续设置。4、 24M以上双排脚手架应在外侧立面整个长度和高度上持续设置剪力撑。5、 剪力撑斜杆应用旋转扣件固定在与之相交横向水平杆伸出端或立杆上，扣件中心线至主节点距离不适宜不小于150mm。其接长宜用搭接。横向斜撑无斜道无6搭设质量检查与验收管材脚手架钢管应采用现行国标“直缝电焊钢管”GB/T13793中规定3号一般管，其质量符合现行国标“炭素构造钢”GB/T700中Q235-A级钢规定。脚手架钢管宜采用4835钢管，每根管最大质量不不小于25KG，横抽水平杆最大长度2200mm。钢管上严禁打扎扣件扣件应采用可锻铸铁制作扣件,其材质应符合现行国标“钢管脚手架扣件”GB15831规定。所用扣件在螺栓拧紧扭力矩达65NM时，不得发生破坏。脚手板脚手板可采用钢、木、竹材料制作，每块质量不适宜不小于30kg。木脚手板应采用杉木或松木制作，其材质应符合木构造规范中级材质规定，其厚度不应小50mm，两端应各用8#铅丝箍两道。竹脚手板宜采用由毛竹制作竹串片板，竹笆板。连墙杆连墙杆材质应符合现行国标“碳素构造钢“GB/T235-A级钢规定。7接地与避雷符合国家有关规定脚手架搭设高度超过20M，且在相邻建筑物和构筑物或最高机械设备上避雷针保护范围以外，应安装防雷设置。8脚手架拆除拆除次序脚手架拆除工作应有统一指挥，其拆除次序和安全措施，应经主管部门同意并按施工技术方案执行。拆除作业必须由上而下逐层进行，严禁上下同步作业。连墙件必须随脚手架同步逐层拆除，分为拆除高差不应不小于两步。当脚手架拆至下部最终一根长立杆高度（约6.5M）时，应先在合适位置加临时抛撑，再拆连墙件。加固当脚手架采用分段、分立面拆除时，对不拆除脚手架两端，应按规定加设连墙件和横向斜撑加固。现场安全拆除时严禁将架杆和各配件直接抛掷地面。拆除时，周围应设围栏和警戒标志。拆下架杆和配件应按规定及时检查、整修与保养，并按品种、规格堆码寄存。6.3 扣件式钢管脚手架搭设、拆除工程监理要点：6.3.1 扣件式钢管脚手架搭设、拆除工程专题施工方案审查。6.3.2 资质审查。6.3.3 材料、构配件进场验收。脚手架材料、构配件进场后，监理工程师应参与检查验收，检查验收内容见表6.2： 材料、构配件质量检查表 表6.2项目要 求抽检数量检查措施钢管应有产品质量合格证、质量检查汇报750根为一批，每批抽取1根检查资料钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深划道及严重锈蚀等缺陷，严禁打孔；钢管使用前必须涂刷防锈漆全数目测钢管外径及壁厚外径48.3mm，容许偏差0.5;壁厚3.6，容许偏差0.36,最小壁厚3.24mm10%游标卡尺测量扣件应有生产许可证、质量检测汇报、产品质量合格证、复试汇报钢管脚手架扣件规定检查资料不容许有裂缝、变形、螺栓滑丝；扣件与钢管接触部位不应有氧化皮；活动部位应能灵活转动，旋转扣件两旋转面间隙应不不小于1mm；扣件表面应进行防锈处理全数目测可调托撑可调托撑抗压承载力设计值不应不不小于40kN。应有产品质量合格证、质量检查汇报3检查资料可调托撑螺杆外径不得不不小于36mm，可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不不不小于30。插入立杆内长度不得不不小于150mm。支托板厚不不不小于5，变形不不小于1。螺杆与支托板焊接要牢固，焊缝高度不不不小于63%游标卡尺、钢板尺测量支托板、螺母有裂缝严禁使用全数目测脚手板新冲压钢脚手板应有产品质量合格证检查资料冲压钢脚手板板面挠曲12mm（l4m）或16mm（l4m）；板面扭曲5mm（任一角翅起）3钢板尺不得有裂纹、开焊与硬弯；新、旧脚手板均应涂防锈漆全数目测木脚手板材质应符合现行国标木构造设计规范GB50005中a级材质规定，扭曲变形、劈裂、腐朽脚手板不得使用全数目测木脚手板宽度不适宜不不小于200mm，厚度不应不不小于50mm；板厚容许偏差-2mm3钢板尺竹脚手板宜采用由毛竹或材楠竹制作竹串片板、竹笆板全数目测竹串片脚手板宜采用螺栓将并列竹片串连而成。螺栓直径宜为3mm-10mm，螺栓间距宜为500mm-600mm，螺栓离板端宜为200mm-250mm，板宽250mm，板长mm、2500mm、3000mm3钢板尺 脚手架材料、构配件进场后，监理工程师应随机抽取外观检查不合格钢管、扣件见证取样送法定专业检测机构进行检测，检测项目见表6.3。 钢管、扣件见证取样检测项目 表6.3序号见证取样材料名称检测项目备注1钢管长度、壁厚2扣件壁厚、质量6.3.4 地基与基础检查。1、 必须根据脚手架所受荷载、搭设高度、搭设场地土质状况与现行国标建筑地基基础工程施工质量验收规范（GB50202）有关规定进行。2、 压实填土地基应符合现行国标建筑地基基础设计规范GB50007有关规定；灰土地基应符合现行国标建筑地基基础工程施工质量验收规范（GB50202）有关规定。3、 立杆垫板或底座底面标高宜高于自然地坪50mm100mm。4、 脚手架基础经验收合格后，应按施工组织设计或专题施工方案规定放线定位。6.3.5 脚手架搭设构造。常用单、双排脚手架设计尺寸常用密目式安全立网全封闭单、双排脚手架构造设计尺寸，可按表6.41、表6.42采用。 常用敞开式双排脚手架设计尺寸（m） 表6.4-1连墙件设置立杆横距lb步距h下列荷载时立杆纵距la脚手架容许搭设高度H2+0.35 (kN/m2)2+2+20.35(kN/m2)3+0.35 (kN/m2)3+2+20.35 (kN/m2)二步三跨1.051.502.01.51.51.5501.801.81.51.51.5321.301.501.81.51.51.5501.801.81.21.51.2301.551.501.81.51.51.5381.801.81.21.51.222三步三跨1.051.502.01.51.51.5431.801.81.21.51.2241.301.501.81.51.51.2301.801.81.21.51.217注：1表中所示2+2+20.35（kN/m2），包括下列荷载：2+2（kN/m2）为二层装修作业层施工荷载原则值；20.35（kN/m2）为二层作业层脚手板自重荷载原则值.2作业层横向水平杆间距，应按不不小于la/2设置。3 地面粗糙度为B类.基本风压=0.4kN/m2。常用密目式安全立网全封闭式单排脚手架设计尺寸（m） 表6.4-2连墙件设置立杆横距lb步距h下列荷载时立杆纵距la脚手架容许搭设高度H2+0.35 (kN/m2)3+0.35 (kN/m2)二步三跨1.201.502.01.8241.801.51.2241.401.501.81.5241.801.51.224三步三跨1.201.502.01.8241.801.21.2241.401.501.81.5241.801.21.224注：同表6.4-16.4-2 单排脚手架搭设高度不应超过24m;双排脚手架搭设高度不适宜超过50m,高度超过50m双排脚手架,应采用分段搭设措施。纵向水平杆构造应符合下列规定：1、 纵向水平杆应设置在立杆内侧，单根杆长度不应不不小于3跨；2、 纵向水平杆接长应采用对接扣件连接或搭接。并应符合下列规定：1） 两根相邻纵向水平杆接头不应设置在同步或同跨内；不一样步或不一样跨两个相邻接头在水平方向错开距离不应不不小于500mm；各接头中心至近来主节点距离不应不小于纵距1/32） 搭接长度不应不不小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端距离不应不不小于100mm；当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应不小于400mm。（图6.5）。图6.2.1 铺竹笆脚手板时纵向水平杆构造 表6.51立杆；2纵向水平杆；3横向水平杆；4竹笆脚手板；5其他脚手板横向水平杆构造应符合下列规定：1 、作业层上非主节点处横向不平杆，宜根据支承脚手板需要等间距设置，最大间距不应不小于纵距1/2；2 、当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架横向水平杆一端应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应不不小于180mm。3 、当使用竹笆脚手板时，双排脚手架横向水平杆两端,应用直角扣件固定在立杆上；单排脚手架横向水平杆一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应不不小于180mm。4、 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。脚手板设置应符合下列规定：1、 作业层脚手板应铺满、铺稳，铺实。2、 冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度不不小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板铺设应采用对接平铺或搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度和不应不小于300mm（图6.2.4a）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度不应不不小于200mm，其伸出横向水平杆长度不应不不小于100mm。3、 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径不不不小于1.2mm镀锌钢丝固定在纵向水平杆上。4 、作业层端部脚手板探头长度应取150mm，其板两端均应固定于支承杆件上。立杆设置应符合下列规定：1、 每根立杆底部应设置底座或垫板。2、 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不不小于200mm处立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。3、 脚手架立杆基础不在同一高度上时，必须将高处纵向扫地杆向低处延长两跨与立杆固定，高下差不应不小于1m。靠边坡上方立杆轴线到边坡距离不应不不小于500mm。4、 单、双排脚手架底层步距均不应不小于2m。5、 单排、双排与满堂脚手架立杆接长除顶层顶步外，其他各层各步接头必须采用对接扣件连接。6、 脚手架立杆对接、搭接应符合下列规定： 1） 当立杆采用对接接长时，立杆对接扣件应交错布置，两根相邻立杆接头不应设置在同步内，同步内隔一根立杆两个相隔接头在高度方向错开距离不适宜不不小于500mm；各接头中心至主节点距离不适宜不小于步距1/3； 2） 当立杆采用搭接接长时，搭接长度不应不不小于1m，并应采用不少于2个旋转和扣件固定。端部扣件盖板边缘至杆端距离不应不不小于100mm。7、 脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。连墙件设置应符合下列规定：1、连墙件设置位置、数量应按专题施工方案确定。2、脚手架连墙件数量设置除应满足本规范计算规定外，还应符合表6.6规定。连墙件布置最大间距 表6.6搭设措施高 度竖向间距（h）水平间距（la）每根连墙件覆盖面积（m2）双排落地50m3h3la40双排悬挑50m2h3la27单揸24m3h3la40注：h步距；la纵距。3、连墙件布置应符合下列规定：1 ）应靠近主节点设置，偏离主节点距离不应不小于300mm；2 ）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；3 ）应优先采用菱形布置，或采用方形、矩形布置；4、开口型脚手架两端必须设置连墙件，连墙件垂直间距不应不小于建筑物层高，并不应不小于4m。5、连墙件中连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。6、连墙件必须采用可承受拉力和压力构造。对高度24m以上双排脚手架，应采用刚性连墙件与建筑物连接。7、当脚手架下部暂不能设连墙件时应采用防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面倾角应在4560之间；连接点中心至主节点距离不应不小于300mm。抛撑应在连墙件搭设后方可拆除。8、架高超过40m且有风涡流作用时，应采用抗上升翻流作用连墙措施。门洞设置应符合下列规定：1、单、双排脚手架门洞宜采用上升斜杆、平行弦杆桁架构造型式（图6.5.1），斜杆与地面倾角应在4560之间。门洞桁架型式宜按下列规定确定：1 当步距（h）不不小于纵距（la）时，应采用A型；2 当步距（h）不小于纵距（la）时，应采用B型，并应符合下列规定：1）h=1.8m时，纵距不应不小于1.5m；2）h=2.0m时，纵距不应不小于1.2m。2、单、双排脚手架门洞桁架构造应符合下列规定：1 ）单排脚手架门洞处，应在平面桁架（图6.5.1中ABCD）每一节间设置一根斜腹杆；双排脚手架门洞处空间桁架，除下弦平面外，应在其他5个平面内图示节间设置一根斜腹杆（图6.5.1中11、22、33剖面）；2 ）斜腹杆宜采用旋转扣件固定在与之相交横向水平杆伸出端上，旋转扣件中心线至主节点距离不适宜不小于150mm。当斜腹杆在1跨内跨越2个步距（图6.5.1A型）时，宜在相交纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上；3） 斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接，3、单排脚手架过窗洞时应增设置杆或增设一根纵向水平杆（图6.5.3）。4、门洞桁架下两侧立杆应为双管立杆，副立杆高度应高于门洞口12步。5、门洞桁架中伸出上下弦杆杆件端头，均应增设一种防滑扣件（图6.5.1），该扣件宜紧靠主节点处扣件。6.3.6 脚手架搭设施工。施工准备1、脚手架搭设前，应按专题施工方案向施工人员进行交底。2、应按本规范规定和脚手架专题施工方案规定对钢管、扣件、脚手板、可调托撑等进行检查验收，不合格产品不得使用。3、经检查合格构配件应按品种、规格分类，堆放整洁、平稳，堆放场地不得有积水。4、应清除搭设场地杂物，平整搭设场地，并使排水畅通。立杆搭设：1、 单、双排脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；假如超过相邻连墙件以上两步，无法设置连墙件时，应采用撑拉固定措施与建筑构造拉结。2、 每搭完一步脚手架后， 应按脚手架搭设技术规定、容许偏差与检查措施规定校正步距、纵距、横距及立杆垂直度。3、底座安放应符合下列规定：1 ）底座、垫板均应精确地放在定位线上；2 ）垫板宜采用长度不少于2跨、厚度不不不小于50mm宽度不不不小于200mm木垫板。脚手架纵向水平杆搭设应符合下列规定：1、脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；2 、纵向水平杆搭设应符合本规范第6.2.1条规定；3 、在封闭型脚手架同一步中，纵向水平杆应四面交圈设置，并应用直角扣件与内外角部立杆固定。脚手架横向水平杆搭设应符合下列规定：1、 搭设横向水平杆应符合横向水平杆构造搭设规定；2 、双排脚手架横向水平杆靠墙一端至墙装饰面距离不应不小于100mm；3、单排脚手架横向水平杆不应设置在下列部位：1）设计上不容许留脚手眼部位；2）过梁上与过梁两端成60角三角形范围内及过梁净跨度1/2高度范围内；3）宽度不不小于1m窗间墙；4）梁或梁垫下及其两侧各500mm范围内；5）砖砌体门窗洞口两侧200mm和转角处450mm范围内；其他砌体门窗洞口两侧300mm和转角处600mm范围内；6）墙体厚度不不小于或等于180mm；7）独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体； 8）砌筑砂浆强度等级不不小于或M2.5砖墙。脚手架连墙件安装应符合下列规定：1、连墙件安装应随脚手架搭设国步进行，不得滞后安装；2、当单、双排脚手架施工操作层高出相邻连墙件以上两步时，应采用保证脚手架稳定临时拉结措施，直到上一层连墙件安装完毕后再根据状况拆除。扣件安装应符合下列规定：1、扣件规格必须与钢管外径相似；2、螺栓拧紧扭力矩不应不不小于40Nm，且不应不小于65Nm；3、在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用直角扣件、旋转扣件中心点互相距离不应不小于150mm；4、对接扣件开口应朝上或朝内；5、各杆件端头伸出扣件盖板边缘长度不应不不小于100mm。作业层、斜道栏杆和挡脚板搭设应符合下列规定：1、栏杆和挡脚板均应搭设在外立杆内侧；2、上栏杆上皮高度应为1.2m；3、挡脚板高度不应不不小于180mm；4、中栏杆应居中设置。脚手板铺设应符合下列规定：1、脚手架应铺满、铺稳，离墙面距离不应不小于150mm；2、采用对接或搭接时均应符合本规范第6.2.4条规定；脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上；3、在拐角、斜道平台口处脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。6.3.7 脚手架拆除施工。1、脚手架拆除应按专题方案施工，拆除前应做好下列准备工作：1 ）应全面检查脚手架扣件连接、连墙件、支撑体系等与否符合构造规定；2 ）应根据检查成果补充完善施工脚手架专题方案中拆除次序和措施，经审批后方可实行；3 ）拆除前应对施工人员进行交底；4 ）应
