氯盐浓度对混凝土中氯离子渗透的影响规律.pdf

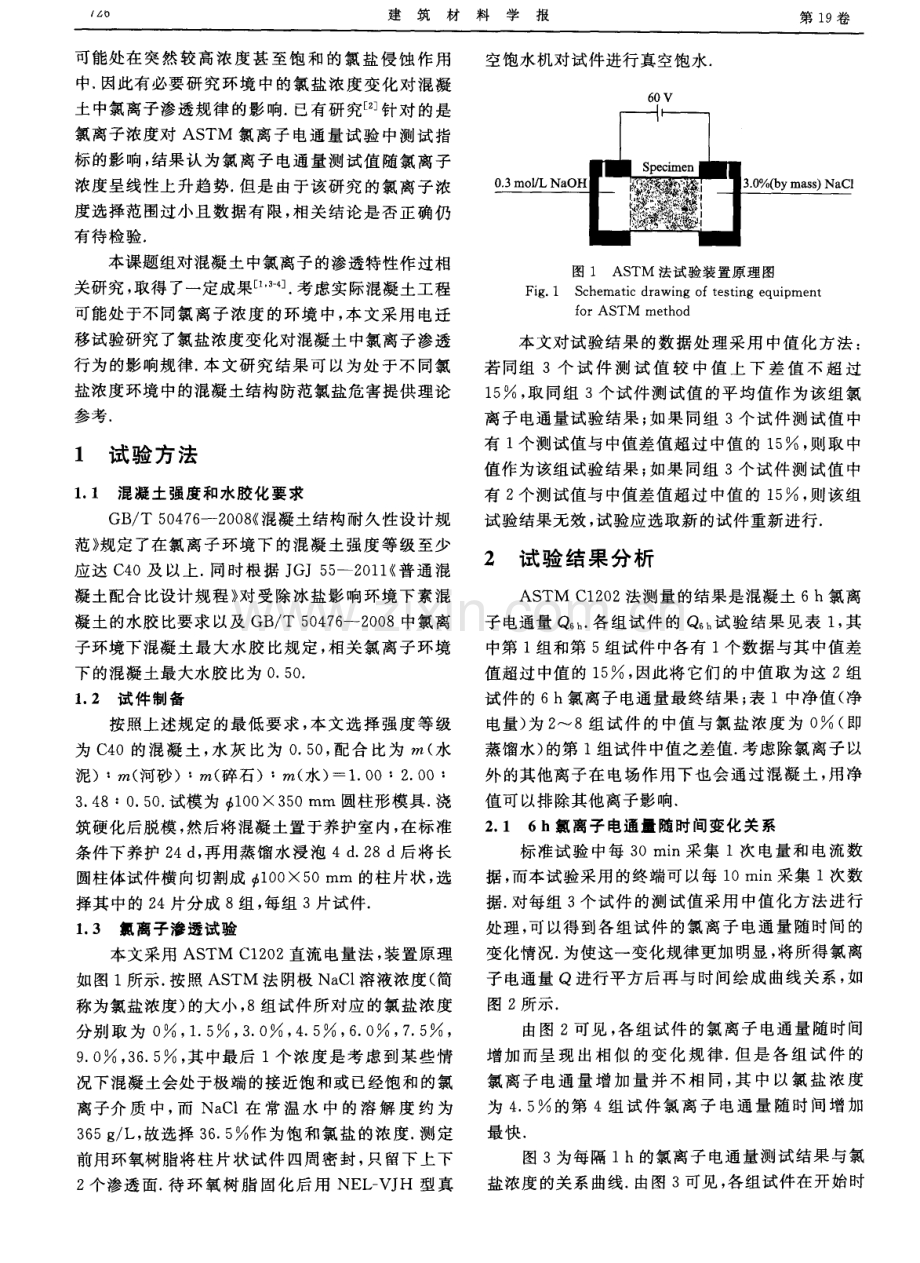

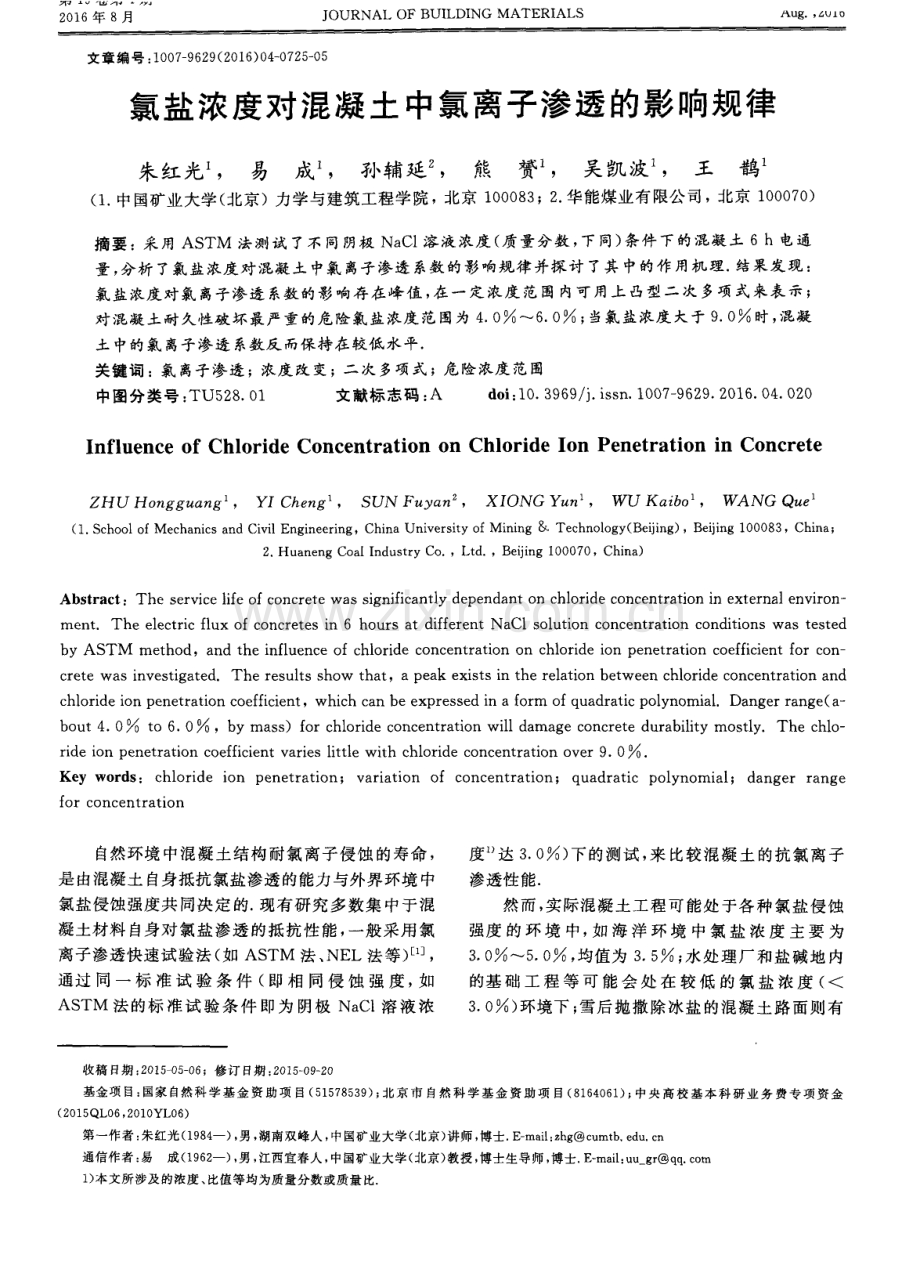

2 0 1 6年 8月 J OURNAL OF BUI LDI NG MATE RI AL S Au g ， u 1 0 文章编号 ： 1 0 0 7 9 6 2 9 ( 2 0 1 6 ) 0 4 0 7 2 5 0 5 氯盐浓度对 混凝土 中氯离子渗透 的影响规律 朱 红光 ， 易 成 ， 孙辅延 ， 熊 赘 ， 吴凯波 ， 王 鹊 ( 1 中国矿业大学( 北京)力学与建筑工程学院，北京 1 0 0 0 8 3 ； 2 华能煤业有限公司， 北京 1 0 0 0 7 0 ) 摘 要 ：采 用 AS T M 法测 试 了不 同 阴极 Na C 1 溶 液 浓度 ( 质 量 分数 ， 下 同) 条 件 下 的混凝 土 6 h电通 量， 分析了氯盐浓度对混凝土中氯 离子渗透 系数 的影响规律并探讨 了其 中的作用机理 结果发现 ： 氯盐浓度对氯 离子渗透 系数的影响存在峰值 ， 在一定浓度范围 内可用上凸型二次多项式来表 示； 对混 凝土 耐久 性破 坏 最严重 的危 险氯 盐 浓度 范 围为 4 0 o, 46 0 ； 当氯 盐浓度 大于 9 0 时 ， 混凝 土 中的氯 离子渗 透 系数反 而保 持在 较低 水 平 关键词 ：氯 离子渗 透 ；浓度 改 变 ；二 次 多项 式 ；危 险 浓度 范 围 中图 分类 号 ： TU5 2 8 0 1 文献 标 志码 ： A d o i ： 1 0 3 9 6 9 j i s s n i 0 0 7 9 6 2 9 2 0 1 6 0 4 0 2 0 I nf l u e n c e o f Ch l o r i d e CO n c e n t r a t i O n o n Ch l o r i d e I o n Pe ne t r a t i o n i n Co nc r e t e ZH U Ho n g g u a n g 。 YI Ch e n g 。S UN Fu y a n 。 ，XI ONG Yu n ， w U Ka i b o ， WANG Qu e ( 1 S c h o o l o f Me c h a n i c s a n d Ci v i l En g i n e e r i n g，Ch i n a Un i v e r s i t y o f Mi n i n g& Te c h n o l 0 g y ( Be i n g ) ，Be ij i n g 1 0 0 0 8 3 ，Ch i n s 2 Hu a n e n g Co a l I n d u s t r y Co ，L t d ，B e i j i n g 1 0 0 0 7 0，Ch i n a ) Ab s t r a c t ：Th e s e r v i c e l i f e o f c o n c r e t e wa s s i g n i f i c a n t l y d e p e n d a n t o n c h l o r i d e c o n c e n t r a t i o n i n e x t e r n a l e n v i r o n m e n t Th e e l e c t r i c f l u x o f c o nc r e t e s i n 6 ho u r s a t d i f f e r e nt Na Cl s o l ut i o n c o nc e n t r a t i o n c o n d i t i o ns wa s t e s t e d b y AS TM me t h o d ，a n d t h e i n f l u e n c e o f c h l o r i d e c o n c e n t r a t i o n o n c h l o r i d e i o n p e n e t r a t i o n c o e f f i c i e n t f o r c o n c r e t e wa s i n v e s t i g a t e d Th e r e s u l t s s h o w t h a t ，a p e a k e x i s t s i n t h e r e l a t i o n b e t we e n c h l o r i d e c o n c e n t r a t i o n a n d c h l o r i d e i o n p e n e t r a t i o n c o e f f i c i e n t ，wh i c h c a n b e e x p r e s s e d i n a f o r m o f q u a d r a t i c p o l y n o mi a 1 Da n g e r r a n g e ( a b o u t 4 0 t o 6 0 ，b y ma s s )f o r c h l o r i d e c o n c e n t r a t i o n wi l l d a ma g e c o n c r e t e d u r a b i l i t y mo s t l y Th e c h l o r i d e i o n p e n e t r a t i o n c o e f f i c i e n t v a r i e s l i t t l e wi t h c h l o r i d e c o n c e n t r a t i o n o v e r 9 0 Ke y wo r d s ： c hl or i d e i o n p e ne t r a t i o n； v a r i a t i o n of c o nc e n t r a t i o n； q ua dr a t i c p ol y no mi a l ； da nge r r a ng e f o r C O n c a n t r a t i O n 自然环境 中混凝土结构耐氯离子侵蚀 的寿命 ， 是 由混凝土 自身抵抗氯盐渗透的能力与外界环境 中 氯 盐侵 蚀强 度共 同决 定 的 现 有 研 究 多 数集 中 于混 凝土材料 自身对氯盐渗透的抵抗性 能， 一般采用氯 离子渗透快速试验法 ( 如 AS TM 法 、 NE L法等) 1 3 ， 通过 同 一 标 准 试 验 条 件 ( 即 相 同侵 蚀 强 度 ， 如 AS T M 法的标准 试验 条件 即为 阴极 Na C 1 溶 液浓 度”达 3 0 ) 下的测试 ， 来 比较混凝 土的抗氯离子 渗透性能 然而 ， 实 际混凝 土工 程 可 能 处 于各 种 氯 盐 侵 蚀 强度 的环 境 中， 如 海 洋 环 境 中 氯 盐 浓 度 主 要 为 3 O 5 O ， 均值为 3 5 ； 水处理厂和盐碱地 内 的基 础 工 程 等 可 能会 处 在 较 低 的氯 盐 浓 度 ( 3 0 ) 环境下 ； 雪后抛撒除冰盐 的混凝土路面则有 收稿 日期 ： 2 0 1 5 0 5 0 6 ；修订 日期 ： 2 0 1 5 0 9 2 O 基金项 目： 国家 自然 科学 基金 资 助 项 目 ( 5 1 5 7 8 5 3 9 ) ； 北京 市 自然科 学基 金 资助 项 目( 8 1 6 4 0 6 1 ) ； 中央 高校 基本 科 研业 务 费专 项资 金 ( 2 0 1 5 QL0 6， 2 0 1 0 YL0 6 ) 第一作者 ： 朱红光( 1 9 8 4 一) ， 男 ， 湖南双峰人 ， 中国矿业大学 ( 北 京) 讲师 ， 博士 E ma i l ： z h g c u mt b e d u O i l 通信作 者 ： 易( 1 9 6 2 -) ， 男 ， 江西宜 春人 ， 中国矿业大学 ( 北京) 教授 ， 博士生导师 ， 博士 E ma i l ： u u g r q q c o rn 1 ) 本文所涉及的浓度 、 比值等均为质量分数或质 量比 建筑材料学报 第 1 9 卷 可能处在突然较 高浓度甚 至饱 和的氯盐侵 蚀作用 中 因此有必要研究环境 中的氯盐浓度变化对混凝 土中氯离子渗透规律的影 响 已有研 究 。 针对的是 氯离子浓度对 AS T M 氯离子 电通量试验中测试指 标的影响， 结果认为氯离子电通量测试值随氯离子 浓度呈线性上升趋势 但是 由于该研究 的氯离子浓 度选择范 围过小且数据有 限， 相关结论是否正确仍 有待 检 验 本课题组对混凝土中氯离子的渗透特性作过相 关研究 ， 取得了一定成果 考虑实际混凝土工程 可能处于不同氯离子浓度 的环境 中， 本文采用电迁 移试验研究 了氯盐浓度变化对混凝土中氯离子渗透 行为 的影 响规 律 本 文 研究 结 果 可 以为 处 于 不 同氯 盐浓度环境中的混凝土结构防范氯盐危害提供理论 参考 1 试验方法 1 1 混 凝土 强度 和水胶 化 要求 G B T 5 0 4 7 6 -2 0 0 8 混凝土结构耐久性设计规 范 规定了在氯离子环境下的混凝土强度等级至少 应达 C 4 o及 以上 同 时根 据 J G J 5 5 2 O l 1 普 通 混 凝土配合 比设计 规程 对受除冰盐影响环境下素混 凝土的水胶 比要求 以及 GB T 5 0 4 7 6 - 2 0 0 8中氯离 子环境下混凝土最大水胶 比规定 ， 相关氯离子环境 下的混凝土最大水胶比为 0 5 0 1 2 试 件 制备 按照上述规定的最低要求 ， 本文选择强度等级 为 C 4 0的混凝 土， 水灰 比为 0 5 0 ， 配 合 比为 r r t ( 水 泥 )： m( 河砂 )： ( 碎 石)： m( 水 ) 一1 O 0：2 O 0： 3 4 8： 0 5 0 试模为 1 O 0 x 3 5 0 mm 圆柱形模具 浇 筑硬化后脱模 ， 然后将混凝土置于养护室 内， 在标准 条件下养护 2 4 d ， 再用蒸馏水浸泡 4 d 2 8 d后将长 圆柱体 试件 横 向切 割成 1 O 0 X 5 O mm 的柱 片状 ， 选 择其中的 2 4片分成 8组 ， 每组 3片试件 1 3 氯 离子渗 透试 验 本文采用 AS T M C 1 2 o 2直流电量法 ， 装置原理 如图 1所示。 按照 AS TM 法阴极 Na C 1 溶液浓度( 简 称为氯盐浓度) 的大小 ， 8组试件所对应 的氯盐浓度 分别 取为 0 ， 1 5 ， 3 0 ， 4 5 ， 6 0 ， 7 5 ， 9 0 ， 3 6 5 ， 其中最后 1个浓度是考虑到某些情 况下混凝土会处于极端的接近饱和或 已经饱和的氯 离子介 质 中， 而 Na C I 在 常 温 水 中 的溶 解度 约为 3 6 5 g L， 故选择 3 6 5 作为饱 和氯盐 的浓度 测定 前用环氧树脂将柱片状试件 四周密封 ， 只留下 上下 2个渗透面 待 环氧树脂 固化后 用 NE L - VJ H 型真 空饱水机对试件进行真空饱水 图 1 AS TM 法试验装置原理 图 F i g 1 S c h e ma t i c d r a wi n g o f t e s t i n g e q u i p me n t o r AS TM me t h o d 本文对试验结果 的数据处理采用 中值化方法 ： 若同组 3个试 件 测试 值 较 中值 上 下 差值 不 超 过 1 5 ， 取 同组 3个试件测试值 的平均值作 为该组氯 离子 电通量试验结果 ； 如果同组 3个试件测试值 中 有 1个测试值与中值差值超过中值的 1 5 ， 则取 中 值作为该组试验结果 ； 如果 同组 3个试件测试值 中 有 2个测试值与中值差值超过中值 的 1 5 ， 则该组 试验结果无效 ， 试验应选取新 的试件重新进行 2试 验 结 果 分 析 AS T M C 1 2 0 2法测 量 的结果 是混 凝 土 6 h氯 离 子电通量 Q。 各组试件 的 Q 6 试 验结果见表 1 ， 其 中第 1 组和第 5 组试件 中各有 1个数据与其中值差 值超过 中值的 1 5 ， 因此将它们 的中值取为这 2组 试件的 6 h氯离子电通量最终结果 ； 表 1中净值( 净 电量) 为 2 8组 试件的 中值与氯盐浓度为 0 ( 即 蒸馏水) 的第 1组试件 中值之差值 考虑除氯离子以 外 的其他离子在 电场作用下也会通过混凝 土， 用净 值可以排除其他离子影响 2 1 6 h氯 离子 电通量 随 时 间变 化关 系 标 准 试 验 中 每 3 0 mi n采 集 1次 电 量 和 电 流数 据 ， 而本试验采用的终端可 以每 1 0 rai n采集 1次数 据 对每组 3 个试件 的测试值采用 中值化方法进行 处理 ， 可以得到各组试件 的氯离子电通量随时间的 变化情况 为使这一变化规律更加 明显， 将所得氯离 子电通量 Q进行平方后再与时间绘成曲线关系 ， 如 图 2所示 由图 2可见 ， 各组试件的氯 离子 电通量 随时 间 增加而呈 现 出相似 的变化 规律 但 是各 组试 件 的 氯离子电通 量增加 量并不 相 同， 其 中 以氯盐 浓度 为 4 5 的第 4组 试件氯离 子 电通量 随 时间增加 最快 图 3为每隔 l h的氯离子电通量测试结果与氯 盐浓度 的关系曲线 由图 3可见 ， 各组试件在开始时 第 4期 朱红光 ， 等 ： 氯盐浓度对混凝土 中氯 离子 渗透的影 响规 律 Z ， O 2 8 8 6 3 8 0 8 5 1 7 5 4 O 4 8 3 4 2 2 l 2 0 0 2 5 0 7 8 0 0 0 0 6 0 0 0 0 4 0 0 0 0 2 0 0 0 0 0 0 0 0 0 8 0 0 0 0 6 0 0 0 0 4 00 0 0 2 0 0 0 0 0 2 0 0 0 0 图 2 各组试件 的氯离 子电通量平方随时问变化 曲线 F i g 2 Cu r v e s o f e l e c t r i c f l u x s q u a r e d c h a n g e d wi t h t i me 图 3 不 同时刻氯离 子电通量与氯盐浓度的关系 曲线 Fi g 3 Re l a t i o n s h i p b e t we e n e l e c t r i c flu x a t e v e r y h ou r a nd Na Cl s o l ut i o n c 0 nc e n t r a t i on 的氯离子电通量相近 ， 随着时间推移， 氯离子 电通量 与氯盐浓度的变化规律逐渐明显 ， 呈某种峰值关系 在不 同的时刻 ， 氯 离子 电通量最大 的均 为 4 5 氯 盐浓 度 的第 4组试 件 2 2 氯盐浓 度对 A S T M 法 氯 离子 电通量 的影 晌 将经过数 据处理后 1 7组试件的 6 h氯离子 电通量 Q s “ 以氯盐浓度为 自变量进行拟合 ， 得 到的 关 系如 图 4所示 41 0 40 0 3 9 0 U 3 8 0 3 7 0 3 6 0 3 5 0 3 4 0 0 2 4 6 8 1 0 w ( N a C 1 ) P o 图 4 6 h氯离子 电通量与氯盐浓度拟合 曲线 Fi g 4 F i t t i n g c u r v e o f h w( Na C 1 ) 由图 4可见 ， 6 h氯离子电通量与氯盐浓度的拟 合 曲线为上凸型二 次多项式， 当氯盐浓度在 4 8 以下时， 试件的 6 h氯 离子 电通量 随着氯盐浓度增 加而增加 ； 在高于 4 8 以后 ， 试件 的 6 h氯离子 电 通量随着 氯盐 浓度 的增加 而下 降 ； 在氯盐 浓度 为 4 8 时， 其 6 h氯离子电通量达到最大 值 可以认 为氯盐浓度在 4 8 左 右时 ， 混凝土 中氯离子渗透 速率最快 同时， 根据表 1结果可以发现 ， 高浓度的氯盐并 不能使氯离子渗透更快 ， 在饱和氯盐浓度下试件的 6 h氯离子电通量反而与氯盐浓度较低( 插值计算约 为 1 2 9 6 ) 的试件相近 试验发现 ， 在氯盐浓度大 于 9 0 以后 ， 混凝土 的氯离子电通量变化不大 ， 此时 的氯盐浓度变化对氯离子渗透性影响很小 2 3 氯 离子渗 透 系数与 氯盐 浓度 关 系 根 据 Ne r n s t P l a n c k方程 ： 一一D 一c D d Z 瓜 ，在略去 自由扩散项后 ， 认为 ： FV ，进 行 移 0 o L 项处 理后 可得 ： T D 个 D 一 兰 ( 1 ) 加 加 如 加 加 加 4 4 3 3 2 2 2 1 l 建筑材料学报 第 1 9 卷 将 Q=z NP ， J一 N N A代人 式 ( 1 ) ， 可得 ： D 一 生 C A et ( 2 ) z 、 ， 上述式中： L为试件 厚度 ， L一0 0 5 m； J是 离子流 量 ， to o l ( m2 s ) ； D为 扩散 系数 ， m 2 s ； c 为 浓度 ， mo l r n 3 ； F是法拉第常数 ， F一9 6 4 8 0 J ( V too 1 ) ； R是 理想气体摩尔常数 ， R一8 3 1 4 J ( too l K) ； V 为电 压 ， V= ： = 6 0 V； z为 电 荷 载 子 带 电量 绝 对 值 ， 氯 离 子 一1 ； e为基元 电荷 ， e 一1 6 0 2 X 1 0 叫。 C； N 为 电荷 载子数 ； A为试件横截面积 ， m ； N 为阿伏 伽德罗 常数 ， NA 一6 0 2 x 1 0 船； T为热力学 温度 ， K； 为时 间 ， S 将上述数值代人式( 2 ) ， 便可以由氯离子电通量 Q计算出氯离子渗透系数 D 图 5 ， 6分别为根据表 1中 6 h电通量 的中值和净值计算得到的氯离子渗 透系数随氯盐浓度变化曲线 2 3 2 2 2 1 景 2 0 1 9 0 2 4 6 8 1 0 w ( Na C1 ) 图 5 根据 6 h电通量所得氯 离子 渗透 系数 与氯 盐浓度的关系曲线 Fi g 5 Re l a t i o n s h i p b e t we e n c h l o r i d e i o n p e n e t r a t i o n c o e f f i c i e n t ( f o r me d i a n v a l u e o f e l e c t r i c f l u x ) a n d Na C1 s o l u t i o n c o n c e n t r a t i o n 图 5 ， 6中拟合曲线的极值点所对应的氯盐浓度 分别 为 5 5 和 4 9 ， 相 关 的 峰 值 范 围 约 为 4 0 9 6 6 0 ， 本文将其称之为危险浓度范围 根据 表 1结果 ， 当氯盐浓度9 0 以后 ， 氯离子渗透系 数维持在较低水平 ， 上下变化不大； 在饱和氯盐浓度 下 ， 混凝土中氯离子渗透系数 与低氯盐浓度( 1 2 ) 下 相 近 上述研究结果表明， 在实际混凝土工程 中， 过高 的氯盐浓度与过低的氯盐浓度一样 ， 对于混凝土结构 的抗氯离子侵蚀可能有利 ， 有助于保持结构 的耐久 性 相似的结论在文献E s 中也 曾出现 由此推断， 在 实际混凝土工程的氯离子侵蚀过程 中可能存在类似 结论 因此 ， 对 于某些高浓度 的氯 离子渗 透环 境 ( 如 道 萋 0 2 4 6 8 1 O w ( Na C 1 ) 图 6 根据 6 h电通 量净值所得 氯离子渗透 系数 与氯盐 浓度 的关 系曲线 F i g 6 Re l a t i o n s h i p b e t we e n c h l o r i d e i o n p e n e t r a t i o n c o e f f i c i e n t( f o r n e t v a l u e o f e l e c t r i c f l u x ) a n d Na C1 s o l u t i o n c 0 n c e n t r a t i o n 路抛撤除冰盐) 是否会显著加快混凝土的氯盐侵蚀仍 需进一步研究和验证 ， 而氯盐浓度为 3 0 5 0 的 海洋环境却处于危险浓度范围， 此时氯离子对混凝土 的侵蚀可能是最严重的 本文结果有助于认识和明确 混凝土结构的氯离子侵蚀等级和规律 3 氯离子 电通量 与 阴极 Na CI 溶 液浓 度 的非 线性关 系机理探讨 通过分析 已有相关研究 ， 本文将上述研究 中得 出的非线性结果解释为氯离子吸附 根据文献 6 - 7 的研究结果 ， 以及 L a n g mu i r 结合曲线和 F r e u n d l i c h 结合 曲线l_ 8 ， 混凝土中结合氯离子浓度 C 和 自由氯 离子浓度 c 的关系大致符合图 7的曲线形式 图 7 混凝土中结合氯离子浓度和 自由氯离子 浓 度的关系曲线 Fi g 7 Re l a t i o n s h i p b e t we e n f r e e c h l o r i d e i o n c o n c e rt t r a t i o n a n d b o u n d c h l o r i d e i o n c o n c e n t r a t i 0 n 当氯盐浓度较低时( 1 ) ， 结合氯离子量明显高于 自由氯离子量 氯离子以与混凝土中水泥水化产物发生氯离子 吸附 结合的居多 ， 渗透通过混凝土试件的氯离子量较少 ， 因此测试得到的氯离子 电通量相对较小 这种情况 下氯离子吸附量会随着氯盐浓 度的增加而增加 ， 渗 第 4 期 朱红光 ， 等 ： 氯盐浓度对混凝 土 中氯离子渗透 的影响规律 透通过混凝土试件 的氯离子量也在增加 ， 但因此 时 氯 离子 吸 附量 远 未达 到 饱 和 状 态 ， 因此 氯 离 子 电 通 量 是 呈增加 趋 势 的 当氯盐浓度超过 3 0 后， 侵入混凝 土 的结合 氯离子量和 自由氯离子量均有所增加， 但二者逐渐 趋于均衡 ， 进入图 7中的第二阶段 逐渐增加 的结合 氯离子可能对继续进入的 自由氯离子在孔道 中的通 过具有一定 的阻碍作用L 6 ， 尽管缺乏相关理论证据 在氯盐浓度为 4 5 5 0 时 ， 自由氯离子能达到 最大通过量 ， 可 以解释在此浓度范围内， 氯离子电通 量正处于峰值 Ta n g等 的研究表 明， 在氯离子 摩 尔浓度为 0 1 1 0 mo l L( 质 量分 数为 0 3 7 3 6 5 ) 时， F r e u n d l i c h结合 曲线能与试验结果较好 地吻合 ， 而一般海水 中的氯离子浓度恰好包含在 这 个 范 围 内 在 氯盐 浓 度 超 过 5 0 后 ， 由 于侵 入 混 凝 土 的 结合氯离子量持续增加 而进入图 7中的第三 阶段 ， 此时可能会产生文献 8 介绍 的除单层吸附以外 的 其他情形 ， 如多层 吸附 氯离子的过多结合可能在混 凝土孔隙通道 内产生某种 电场效应或其他效应 ， 对 自由氯离子通过具有一定 的反作用 8 ， 从 而出现高 氯盐浓度情况下氯离子 电通量反而减小 的情况 本 文认为这可能是 由于混凝土孔隙内部局部过量的氯 离子结合产生了负电场或者负渗透压 ， 阻碍了氯离 子的进入 ， 从而导致当氯盐浓度高于一定值后 ， 氯离 子渗透系数反而下降的结果 4 结 论 ( 1 ) 氯盐浓度对 AS T M 法氯离子电通量测试结 果的影响是非线性二次多项式关系 在氯盐浓度低 于 4 8 时 ， 氯离子渗透系数随着氯盐浓度升 高而 增大 ； 当氯盐浓度高于 4 8 时 ， 氯离子渗透系数反 而随着 氯 盐 浓 度 升 高 而 减 小 当 氯 盐 浓 度 高 于 9 0 后 ， 氯盐 浓 度 对 氯 离 子 渗 透 性 的影 响 已经 很 小 ， 氯离子电通量和渗透系数偏于稳定 ( 2 ) 氯盐浓度对氯离子渗透的影响存在峰值 ， 危 险氯盐浓度范围为 4 0 6 0 ， 处于该范围的环 境条件对混凝土耐氯盐侵蚀最 为不利 ， 例如海洋环 境 当氯盐浓度大于 9 0 甚至饱和时， 氯离子渗透 系数均维持在较低水平 ， 较高的氯盐浓度反倒减小 了氯离子渗透 ， 有利 于混凝土抵抗氯盐侵蚀 ( 3 ) 混凝土中水泥水化产物对氯离子的吸附显 著影 响了高氯盐浓度下的氯离子渗透 在氯盐浓度 高于 5 0 后 ， 局部过多的氯离子 吸附结合可 能会 在混凝土孔隙中形成负电场或者负渗透压 ， 对外界 氯离子侵入会起到阻碍作用 应当指出的是 ， 目前混凝土 中氯离子的渗透及 吸附机理尚待 明确 ， 本文 的相关结论有待进一步研 究 与验证 参 考 文献 ： 1 易成 ， 郭婷 婷， 程涛 ， 等 NE L法与 AS TM C 1 2 0 2法氯 离子渗 透性对比试 验研究 J 混凝 土， 2 0 0 7 ( 3 ) ： 4 - l O YI Ch e n g， GUO Ti n g t i n g， CHENG Ta o， e t a 1 Ex p e r i me n t a l s t u d y o n c o mp a r i s o n b e t we e n t h e NEL a n d ASTM C1 2 02 t e s t i n g me t h o d f o r c h l o r i d e i o n p e r me a b i l i t y i n c o n c r e t e J C o n c r e t e， 2 0 0 7 ( 3 )： 4 - 1 0 ( i n Ch i n e s e ) 2 盂振亚 ， 刘加平 ， 刘建忠 ， 等 氯离子浓度对 混凝 土氯离子 电通 量试 验中测试指标 的影响 J 混凝土 ， 2 0 0 8 ( 1 z ) ： 2 7 3 0 MENG Zh e ny a ，LI U J i a p i ng， LI U J i a n z h o n g，e t a 1 ASTM C1 2 o2 t e s t p a r a m e t e r s o f c o n c r e t e a f f e c t e d b y p e n e t r a t i o n o f c h l o r i d e io n s J C o n c r e t e ， 2 0 0 8 ( 1 2 ) ： 2 7 3 0 ( i n C h i n e s e ) 3 刘燕 ， 易成 ， 郭婷婷 ， 等 损伤对混凝土氯离子渗透性能影 响的 试验研究口 混凝土 ， 2 0 0 8 ( 1 O ) ： 1 - 4 LI U Ya n， YI Ch e n g， GUO Ti n g t i n g， e t a 1 Exp e r i me n t a l s t u d y o n t h e e f f e c t s o f d a ma g e o n t h e c h l o r i d e i o n pe r me a b i l i t y o f c o n c r e t e J C o n c r e t e ， 2 0 0 8 ( 1 O ) ： 卜4 ( i n C h i n e s e ) 4 易成 ， 谢和平 ， 孙华 飞 ， 等 混凝土抗渗性能研究的现状与进展 F J 混凝土 ， 2 0 0 3 ( 2 ) ： 7 - 1 1 YI Che n g， XI E H e p i n g， S U N H u a f e i ， e t a 1 Cu r r e n t s i t ua t i o n a n d d e v e l o p me n t t e n d e n c y o f c o n c r e t e p e r me a b i l i t y s t u d y J Co n c r e t e ， 2 0 0 3 ( 2 )： 7 - 1 1 ( i n Ch i n e s e ) 5 C O P UR OGL U 0， S C HL AN GEN E Mo d e l i n g o f f r o s t s a l t s c a l i n g J C e me n t a n d C o n c r e t e Re s e a r c h ， 2 0 0 8 ， 3 8( 1 ) ： 2 7 - 3 9 6 S AND B E RG P， L AR S S ON J Ch l o r i d e b i n d i n g i n c e me n t p a s t e s i n e q u i l i b r i u m wi t h s y n t h e t i c p o r e s o l u t i o n s C f C h l o r i d e Pe n e t r a t i o n i n t o Co n c r e t e St r u c t u r e s Go t e n b e r g： No r d i c M i n i Se mi na r ， 1 9 9 3： 9 8 1 0 7 7 DE L AG RAVE A， MARC HAN D J ， OL L I VER J P， e t a 1 Ch l o r i d e b i n d i n g c a p a c i t y o f v a r i o u s h y d r a t e d c e m e n t s y s t e ms J Ad v a n c e d Ce me n t B a s e d Ma t e r i a l s ， 1 9 9 7 ( 6 ) ： 2 8 3 5 8 TANG L， NI L S S O N L O C h l o r i d e b i n d i n g c a p a c i t y a n d b i n d i n g i s o t h e r ms o f O P C p a s t e s a n d mo r t a r s J C e me n t a n d Co n c r e t e Re s e a r c h， 1 9 9 3， 2 3 ( 2 )： 2 4 7 2 5 3
