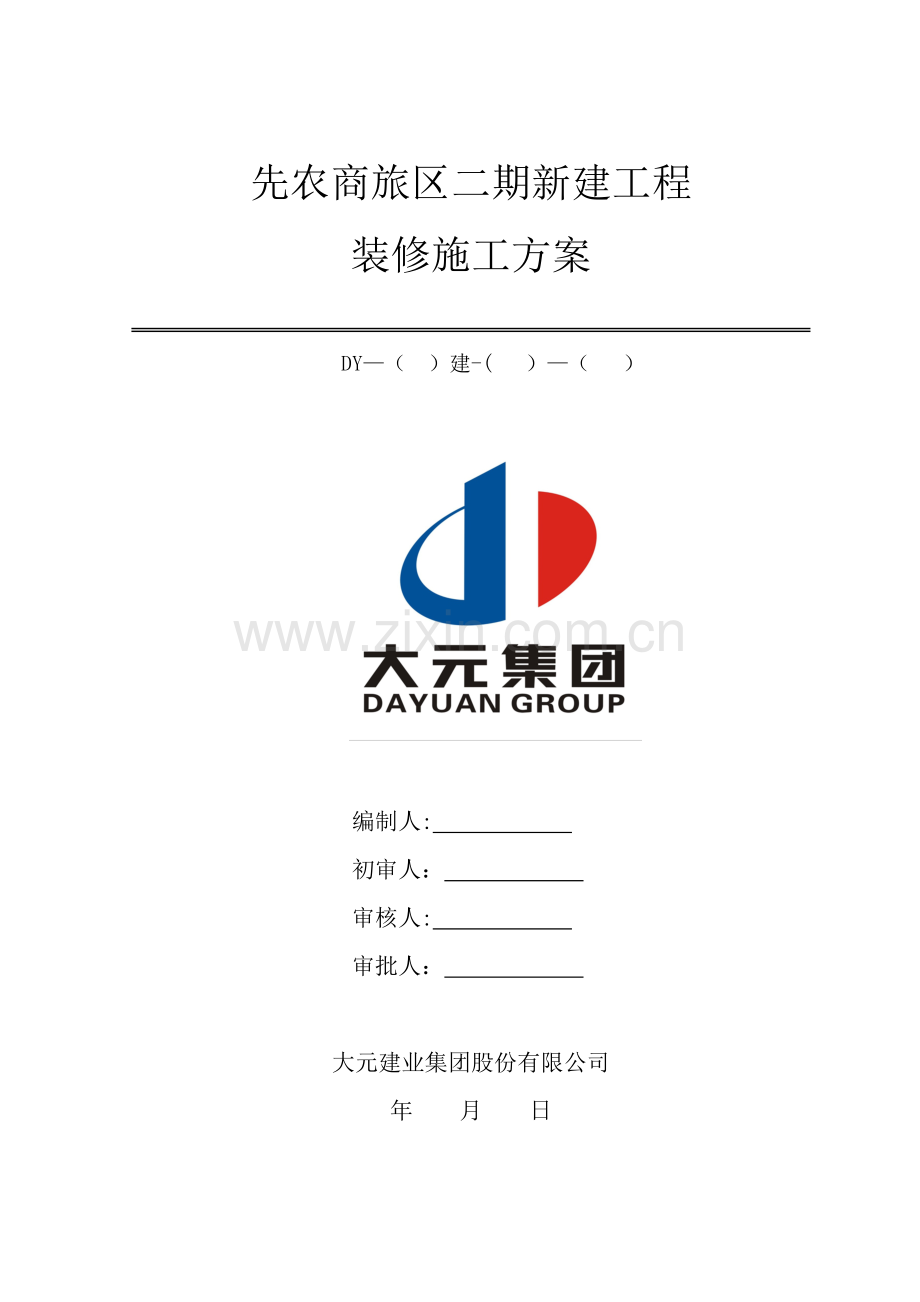

先农商旅区二期新建工程装修施工方案 DY（ ）建-( ）（ ）编制人: 初审人： 审核人: 审批人： 大元建业集团股份有限公司年 月 日目 录第1章 编制说明及编制依据1第1节 编制依据1第2节 编制说明1第2章 工程概况及工程特点2第1节 工程特点2第2节 工程概况2第3章 施工部署3第1节 指导方针3第2节 质量及工期目标3第3节 主要技术经济指标3第4节 劳动力的配备4第4章 施工方案6第1节 制作工艺流程图框6第2节 钢结构制作施工7第3节 钢结构安装施工8第5章 保证质量优良的措施11第1节 建立质量管理机构11第2节 技术保证措施11第3节 制作质量控制11第4节 防变形措施12第5节 装配质量检验12第6章 安全施工及文明施工措施14第1章 编制说明及编制依据第1节 编制依据一、编制依据1、建设单位提供的招标文件及图纸。2、工程地理位置、交通和现场踏勘情况。3、本公司的技术素质及施工能力。二、施工工艺规范及技术标准本项目的施工工艺规范及技术标准编制依据主要有：1、【钢结构设计规范】（GB50017-2003）。2、【建筑结构荷载规范】（GB50092012）。3、【建筑抗震设计规范】（GB50011-2010）.4、【建筑地基基础设计规范】（GB50007-2012)。5、【钢结构工程施工质量验收规范】（GB502052001）。未详事宜，均按中华人民共和国现行有关法规及标准执行。第2节 编制说明1、本投标施工组织设计严格按照工程招标范围和招标文件对施工组织设计的要求进行编制.2、根据本工程设计特点、功能要求，本着对业主资金的合理利用，以及对工程质量的负责,我们的编制原则是“科学、合理、优质、高效”。3、本投标施工组织设计的编制，受到了我公司的高度重视和大力支持，公司将参加过类似工程施工和有丰富的施工管理经验的人员召集在一起，对方案进行集中编制，采用“集思广议、博采众长”的编制思路，力求本方案重点突出，针对性、可操作性强.第2章 工程概况及工程特点第1节 工程特点一、钢结构的重要性及影响本工程为钢结构项目，所以本工程的质量，进度，现场文明、安全管理都将影响我公司的形象。我公司将派出坚实的项目阵容，以雄厚的技术力量、丰富的施工经验、先进的施工手段、巧夺天工的智慧、超前的意识完成此工程，让业主体验到精品工程的高品质使用价值.二、从本工程安全文明施工是关键，应此施工中尽量降低噪音，减少粉尘飘扬,减少对附近学生的干扰。三、本工程施工特点、应注意的问题主要表现在以下几方面：1、钢结构施工2、埋件施工四、根据工程的施工进度情况,需做好各种材料、设备和成品的保养及保护工作，并加强雨季的施工措施。五、质量要求高根据招标文件，本工程质量必须优良，为此我公司郑重承诺：本工程质量确保优良。针对上述工程特点,在制定施工措施时,必须分析问题关键之所在，作出优化的管理路线及正确、高效的决策,使各种制约生产的困难和障碍解决在各施工工序开始之前，以确保“优质、快速、高效、高回报”地建成该工程。第2节 工程概况一、工程概况天津市历史风貌建筑整理有限责任公司建设的先农商旅区二期新建工程，项目位于天津市和平区湖南路以东、河北路以西，先农大院地块。外檐墙面为仿古式砌筑墙体。二、工程范围：钢结构及围护结构施工第3章 施工部署第1节 指导方针该工程为钢结构项目，其施工质量、施工进度，对业主、承建人都具有重要的现实意义,因此，我公司将对业主履行以科学管理创时代精品是企业永恒的主题，以优质服务让顾客满意。第2节 质量及工期目标一、质量目标根据业主方要求和针对工程的具体情况对工程实行目标管理,本工程施工质量目标：确保“优良”.为此，我公司各级领导和有关职能部门及项目经理部全体人员将对本工程质量高度重视，在总结类似工程施工经验之上,继续坚持“质量第一、信誉至上”的原则，运用科学的管理方法，制定严格的质量控制措施，大力采用新技术、新工艺和新材料，做到精心组织、精心施工,将本工程建成优良工程,让业主满意。二、工期目标根据国家定额工期和招标文件的要求，在充分研究图纸和施工方案后，结合本公司的具体情况，将本工程在规定的期限内完成。既能满足施工工期要求,又能满足业主的招标工期要求。第3节 主要技术经济指标一、质量指标采用全面质量管理方法对施工质量进行系统控制,严格执行ISO9002标准进行管理，全方位加强管理工作，保证工程质量，对暴露出的质量薄弱环节PDCA循环（见下图）。分部分项工程优良率必须在85以上,中间验收合格率100%。二、安全指标严格执行施工安全生产责任制，加强安全生产教育,积极做好危险区域、危险工种的安全防护工作，做到无工伤死亡事故.三、机械设备完好率和利用率积极做好现场机械设备的维护、维修和保养工作，保证机械设备良好的工作状态，并充分利用时间和空间,提高机械化施工程度,机械设备完好率达到95%，利用率达到75%。第4节 劳动力的配备一、劳动力的实施1、对现场的施工队伍进行严格的资格审查，施工班组必须配备兼职质量员,随做随清.2、对已进场的队伍实施动态管理，不充许其擅自扩充和随意抽调，以确保施工队伍的素质和人员相对稳定。3、未经项目部质量、安全培训的操作工作不充许上岗.4、加强对劳务单位的管理,凡进场的劳务单位必须配备一定数量的专职协调、质量、安全的管理人员。二、劳动力进场及配备计划我们承诺我公司参加本工程施工的人员和机具设备的动员周期为2天,并承诺我们将本着满足业主、监理工程师的要求为原则，签订并严格遵守合同协议书，在现场具备开工条件后，立即开始进行土方等项目的施工。组织项目部全体人员到有关部门进行安全教育、培训、考试合格后办理有关进场手续。要求统一着装,挂牌上岗作业.三、劳动力组织和管理的关键环节装饰装修、收尾阶段的劳动力组织和管理是直接影响本工程能否顺利完成的一个关键环节,为此我们将采取以下几点措施：1、施工现场主办工长做到全盘考虑，认真学习和研究施工图纸，领会设计意图，拟定出本工程各阶段施工所需投入的人力什么时间进场、什么时间退场，做到心中有数，减少盲目性，以免造成不应有有人员紧缺或窝工现象.2、在使用人力上执行竞争上岗的制度，防止出工不出力和返工现象的发生。3、本工程装饰装修项目较多，标准较高，在收尾阶段，要教育好我们的工人，特别重视成品保护，防止已完工的部位被损坏和污染，组织足够人员参加保护工作。第4章 施工方案第1节 制作工艺流程图框制作工艺流程框图本工程钢结构构件的加工制作均在施工现场完成,原材料由选定的厂家提供。制作工艺流程框图如下：现 场 安 装 工 序原材料复检及加工处理图 纸 细 化放 样 及 样 板 制作 号 料切 割、下 料、钻 孔组装、定位焊 接焊 缝 探 伤、检 测油漆监 理 认 可运 输检测YES NO 第2节 钢结构制作施工由于本工程为一项集制作、运输和安装等的一揽子工程故确定各分部分项工程施工工艺与方法是保证整个工程“安全、优质、高速”建成的关键,尤其是钢结构的制作,直接影响到工程的质量,所以必须牢牢地把握此环节。1。细部设计 细部设计是制作过程 中的最重要的环节,是将结构工程的初步设计细化为能直接进行加工制作图的过程。该工程钢结构制作细部设计的主要内容有：1。1实腹式钢梁的结构细化图主要是屋面钢梁与混凝土梁的连接节点图以及钢梁与钢梁的连接节点图。2.钢架的结构细化图由于钢架的结构较复杂，部分尺寸需由现场制作时放样来定，所以其相应的图纸必须细化.3. 加工制作工艺监理工程师认可图纸细化加工制作原材料复验工艺评定实验 2材料a：本钢结构工程用材如材料说明所述。b:表面处理对于有除锈要求的构件，当钢板厚度t30时，应进行抛丸除锈并喷防锈底漆；对于螺栓连接的啮合面，抛丸或喷丸除锈后不涂底漆让其自然生锈以提高其抗滑移系数（主要是屋面钢梁的拼接端面以及钢梁与栓顶预埋件的接触处）。C：钢板的矫平为了保证构件制作的精度和外形尺寸公差，钢板应逐张在矫正机上矫平。4。主要钢结构的制作A:构件制作所需的主要设备：半自动切割机主要用于各钢板的切割下料;摇臂钻用于孔洞的加工；矫正机用于钢板的矫平及其它构件的变形矫直折边机主要用于钢梁下翼板的弯折成型;端铣机对梁的端面进行精加工；埋弧自动焊机适用于各种直线状的对接焊缝和角接焊缝（主要是钢梁的腹板和翼板的对接焊缝）;气体焊机和直流焊机第3节 钢结构安装施工本钢结构工程由于工期紧，所以钢结构的安装施工必须安排得井井有序，各道工序必须安排合理,并保证总工期满足业主的要求1。钢结构安装工程的施工准备工作1.1钢结构安装开工前应具备的条件2。 混凝土施工在钢结构安装开工前，土建混凝土柱的施工进度一定要满足我方施工进度的要求.而且要保证混凝土柱的结构强度达到支承钢结构的设计强度要求以及柱顶预埋件的质量要求,然后移交给我方进行施工。3。钢构件制作与堆放：钢构件的制作顺序应严格按照现场的钢结构安装顺序来安排.而且要保证现场堆放的半成品构件满足日吊装计划的要求。在现场事先按钢结构安装总平面图准备好一块平整、密实、排水良好、交通方便的钢构件堆场。钢梁、檩条、支撑等主要构件运至该现场,分类、分型号堆放整齐,保证取件方便并有专人负责发放。4。机械设备安装钢结构所使用的设备，如汽车吊、卷扬机、自制小车、电焊机等包括附件及随机用具要到达现场，并有专人负责检查保养,保证其运转性能良好、附件齐全.5。连接件:钢结构的连接件如螺栓、焊条等已到达现场专用仓库，由专人负责保管发放.6。辅助材料及用具：安装钢结构所用的工具、设备、安全措施、防护用品及辅助材料如：氧气、乙炔、二氧化碳气体、铁丝、揽风绳、铁锲等准备齐全，并运到现场专用仓库，又经检验合格,由专人保管发放.7.三脚架及脚手架：用于拼装钢梁的三角架以及搭设作业平台用的脚手架料（钢管、螺栓、接头、脚手板等)已到现场，并由专业架子工配合搭设。8. 场地清理：按照钢结构安装施工总平面图的要求，施工现场的障碍物(土建施工剩余的砂子、石子、拆下的摸板及其他建筑材料等)已清理干净。运输道路畅通,钢梁的现场放置与平装场地平整压实。电源、水源已引到施工地点，电源闸箱、水源截门已按要求设置完毕。9.技术交底：参加钢结构安装的施工人员已进入现场，并进行了施工技术、施工安全交底，熟悉了钢结构施工图纸及施工方案，熟悉了安全操作规程及质量要求.各安装部位的导线网、轴线、水平标高等已经各有关单位的复查完毕。10。吊装设备的选择与布置 10。1 考虑因素根据本工程的吊装特点(起重量不大,起重高度不大等），我们进行设备的选择与布置时认真考虑了以下几点：a.能满足本工程钢结构安装施工的整体工程量和进度的要求b.满足各榀构件吊装施工顺序的要求，保证各构件相互间不发生干涉的前提下,尽可能地布置合理；c.满足最大起重构件的起重量要求；d。满足最大吊装高度的要求；e.满足以上各条件的情况下,考虑经济合理。10。2选择与布置：本工程选择用一台汽车吊完成所有钢结构的吊装施工。11测量放线11。1 测量器具的检验校正规范中要求钢梁制作、安装、验收及土建放线所使用的钢尺，必须统一标准，丈量的拉力需用弹簧秤保持一致。规范要求如果要考虑气温情况，则还要进行温度校正。经纬仪、水准仪的水平轴、垂直轴必须按常规项目定期进行检测，并需有测量仪器检测站的相关的证明。11。2轴线、标高的定位测量。对于土建施工的柱顶预埋铁件，须检测其平面和标高位置偏差。要求埋件偏位不大于5，标高误差小于5，轴线测设控制在/10000 以内。由基准点的标高检测预埋铁件的标高。当平面或标高偏差超出规范允许值时，混凝土面用高标号砂浆找平，预埋钢板表面用整块薄钢垫板调整。12钢结构的吊装12。1钢梁的吊装屋面钢梁整跨吊装； 13焊接本工程钢结构部分材质主要为Q235，现场焊接环境差、高空作业难度大，为了确保工程的焊接质量,提高工效，保证工期,确定采用以CO2气体半自动焊为主，手工电弧焊为辅（打底及零星构件焊接)的焊接办法.13。1焊工组织与焊接设备布置根据工程焊接量和施工进度计划，确定安排一个焊接班，专用于配合钢梁的安装焊接。第5章 保证质量优良的措施第1节 建立质量管理机构公司坚决贯彻“百年大计、质量第一”的方针,牢固树立“预防为主”的思想.在施工过程中,通过各种形式，加强对参建职工的教育，不断提高工作责任心和质量意识，对质量问题坚决执行”三不放过“和一票否决制度精心组织、精心施工，确保工程质量达到优良.第2节 技术保证措施一、施工前，技术负责人组织工长、内业、质安员认真学习有关规范，施工工艺及操作规程，熟悉图纸，做好图纸会审工作，有针对性的编制施工组织设计。二、针对该工程的卫生间、顶面墙面等施工难点，建立QC小组，制定详细的施工质量程序控制图（见下图），严格按卡施工，确保工程质量。三、严格按图施工。凡因施工或业主要求变更的，必须办理设计变更通知或核定单，经设计单位同意后，才能施工。四、严格技术复核制度。轴线、标高测量员施测后，应由工长、质量员复核无误后，才能在建筑物上作出标记。隐蔽工程应由质检站、设计院、业主共同检查合格签字后，才能进入下一道工序.五、技术负责人要经常检查各种记录、报告，发现问题及时处理。内业员要整理好各种资料，工长作好施工日记，现场施工管理和各种施工技术资料全部采用计算机管理。七、最大限度地提高施工机械化程度，加大科技含量,发挥公司的技术优势，充分利用新工艺新技术和新材料，选用先进、合理、经济的施工方案，提高施工的科技水平，确保多、快、好、省地完成业主交给的施工任务。第3节 制作质量控制制作质量控制钢结构的加工质量直接影响到整个工程的施工质量进度，为安全、优质、高速地完成本工程的钢结构施工任务,我方将对制作，重点在质量与进度上进行控制，并指定具有丰富实践经验的钢结构施工技术人员专门进行构件质量监督与检验，避免不合格的构件运至安装施工现场，造成整个钢结构工程施工的被动局面;另外我们将实行“三检制”，即：制作组自检专业人员复检制作成品最终验收（并由监理认可）,层层把关,使不合格构件消除在地面，从根本上保证钢结构的施工进度与质量。第4节 防变形措施1.防变形措施为了保证安装质量，焊接质量是关键，尤其是焊接引起的焊接变形和焊接应力，不仅会影响结构的精度，而且还会因焊接 应力引发裂纹，给整个工程造成隐患。尤其本工程中钢梁的安装是以焊接固定为最后的工序，所以必须切实保证防变形措施.具体而言,主要有以下几点：a.钢梁重校时一定要考虑关键部位的变形余量；b.焊接前螺栓必须紧固；c。必要时应采取其他加固或调整措施。第5节 装配质量检验1。装配质量的检查a。凡是制作及现场拼装构件坡口尺寸应符合设计要求，坡口断面及焊口边缘应保证无裂纹、分层等缺陷，无妨碍焊接的污物，保证光洁度。装配质量符合坡口质量要求。b。安装用临时连接板、吊耳、临时支撑尽量避免在地上焊接,需要时按正规焊接工艺进行补焊并加热150，加热范围按要求厚度的三倍以上控制，并不小于100。c.逐层把关，严格检查.上道工序不合格下道工序不能接受,临时焊接构件不允许敲掉,应用气焊割除并用砂轮打磨平整。d。检查接头坡口质量是否符合要求，是否安装引弧板，严禁在母材上随便引弧.2 对CO2气体的要求及使用a。CO2气体的纯度应大于99.5，H20重量小于0。005气露点，在40.b。为了防止瓶中放出的CO2气体水分超差，可将气瓶倒置在自 制的托架上,5小时后打开气阀,将沉积的水分随气排出.c.当瓶中气压小于1MPa压力时,不能再使用。3。焊前检查a.检查操作台，防风罩是否牢固，明确检查人员，并做好记录。b。检查焊机各部件，电缆线紧固位置是否可靠,导电及送气装置是否正常c。检查接头的形状、坡口、垫板、间隙等并做好记录，确认是否合格，除去坡口周围部位妨碍焊接的污物等。第6章 安全施工及文明施工措施1. 安全管理制度安全管理制度安全生产责任制以中华人民共和国建筑法、建筑施工安全检查标准及建筑安装工程安全技术规程等法律、法规为依据,实施安全生产管理。建立、健全项目部各部门的安全生产责任制，做到“谁负责生产、谁负责安全”，安全责任到人。施工技术人员,必须熟悉本工程概况，具有一定的专业技术水平和施工经验,在施工管理过程中，牢固树立“安全第一，预防为主”的思想，严格执行国家颁布的“一标准、三规范”的原则。经济承包合同中要有明确的安全生产指标和包括奖励惩办法在内的保证措施，项目部要层层签订安全生产指标分解的责任书。安全教育制度 （1）新工人（含合同工、外包工、实习生等)进场操作必须进行公司、项目部和班组的三级安全教育。（2）各特殊工种作业人员,经本工种安全技术培训,考试合格方可持证上岗。操作证必须按期复审,不得过期使用。(3）开展经常性的安全教育，不断提高职工安全生产意识和自我保护能力。（4）职工变换工作岗位，必须进行新工种的安全技术教育。 (5)职工应该熟练掌握本工种的操作技能,熟悉本工种的安全技术操作规程：坚持每天班前安全教育并做好记录。安全生产检查 （1）成立以项目经理为组长，专职安全员及有关人员参加的安全生产领导小组，定期(每半月一次)或不定期进行安全生产检查，并做好记录. （2）对公司、项目部安全生产检查查出的隐患，要制订相应措施,定人、定时限期整改。安全生产标识宣传牌 (1）“五牌一图”：施工现场必须张挂“五牌一图：即工程概况牌、文明守则牌、消防治安制度牌、安全生产十项措施牌、安全宣传牌及现场平面布置图。图牌应规格统一，字迹端正，标识明确。 (2）施工工地必须有安全生产宣传牌。重要部位、危险区域及人行通道口设置醒目的安全警示牌。场动用明火，必须要有审批手续，并采取相应的灭火措施.针对高温、梅雨和冬季等不同季节的施工特点，有针对性采取相应的安全预防措施。2. 用电安全措施支线架设 由技术部门按施工现场临时用电安全技术规范要求编制现场临用电施工组织设计。对配电箱的电缆线应有套管,电线进出不混乱。大容量电箱上进线加滴水弯。支线绝缘好，无老化、破损和漏电。支线应沿墙或电杆架空敷设,并用绝缘子固定。过道电线可采用硬质护套管埋地并作标记.室外支线应用橡皮线架空，接头不受拉力并符合绝缘要求.现场照明（1）一般场所采用220V电压，对地下室等潮湿场所和金属容器内的照明及手持照明灯具,应采用36V以下安全电压.并需经常对现场电气设备进行用电安全检查，特别是在节假日前后、大风、大雨、大雾等天气中全面检查后，再安排工人上岗作业。（2)照明导线应用绝缘子固定。严禁使用花线或塑料胶质线。导线不得随地拖拉或绑在脚手架上.照明灯具的金属外壳必须接地或接零.单相回路内的照明开关箱必须装设漏电保护器.室外照明灯具距地面不得低于3m;室内距地面不得低于2。4m。碘钨灯固定架设,要保证安全。钠、铊等金属卤化物灯具的安装高度宜在5m以上.灯线不得靠近灯具表面。架空线 架空线必须设在专用电杆（水泥杆、木杆）上，严禁架设在树或脚手架上。架空线应装设横担和绝缘子，其规格、线间距离、档距等应符合架空线路要求,其电杆板线离地2.5m以上应加绝缘子。架空线一般应离地4m以上，机动车道为6m以上。电箱（配电箱、开关箱） 电箱应有门、锁、色标和统一编号.电箱内开关电器必须完整无损，接线正确.各类接触装置灵敏可靠，绝缘良好.无积灰、杂物，箱体不得歪斜.电箱安装高度和绝缘材料等均应符合规定。电箱内应设置漏电保护器，选用合理的额定漏电动作电流进行分极配合。配电箱应设总熔丝、分熔丝、分开关。零排地排齐全。动力和照明分别设置。配电箱的开关电器应与配电线或开关箱一一对应配合，作分路设置，以确保专路专控；总开关电器与分路开关电器的额定值、动作整定值相适应。熔丝应和用电设备的实际负荷相匹配.金属外壳电箱应作接地保护。开关箱与用电设备实行一机一闸一保险.同一移动开关箱严禁配有380V和220V两种电压等级。接地接零 接地体可用角钢、圆钢或钢管,但不得用螺纹钢，其截面不小于48mm2，一组二根接地体之间间距不小于2.5m，入土深度不小于2m,接地电阻应符合规定。橡皮线中黑色或绿/黄双色线作为接地线。与电气设备相连接的接地或接零线截面最小不能低于2.5mm2多股芯线；手持式民用电设备应采用不小于1.5mm2的多股铜芯线。电杆转角杆、终端杆及总箱、分配电箱必须有重复接地。高层配电箱重设接地,必须从地下引入。3. 安全技术措施钢结构的安装工作，高空作业较多，立体交叉吊装作业较多，现场施工人员必须严格遵守安全纪律、操作规程和安装顺序。1。钢构件按制定的吊装方案顺序进行吊装。 2。钢结构安装作业处下方必须有安全防护。3。现场所有脚手架的搭设都应符合规定.4.起重吊装作业应严格按吊装方案和起重吊装操作规程执行，各种起重机具，在作业前要认真进行检查,不能超载使用，系结点要反复检查,做到安全平稳起吊.5。现场临时用电线路，均按正式工程要求施工,应符合有关的施工及验收规定.6.各特殊工种的上岗必须按规定持证上岗，标志明显，必须做到安全文明施工.
