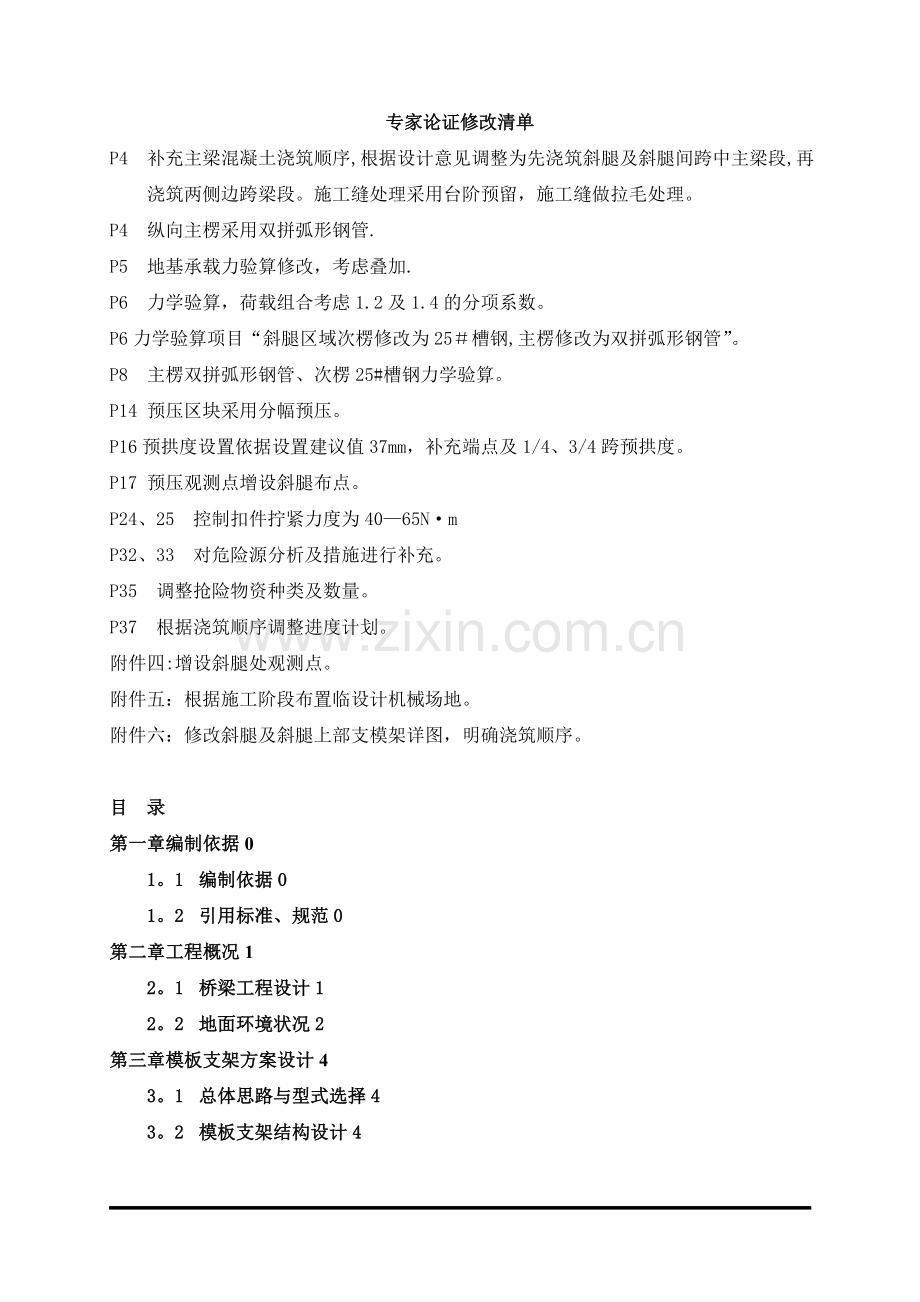

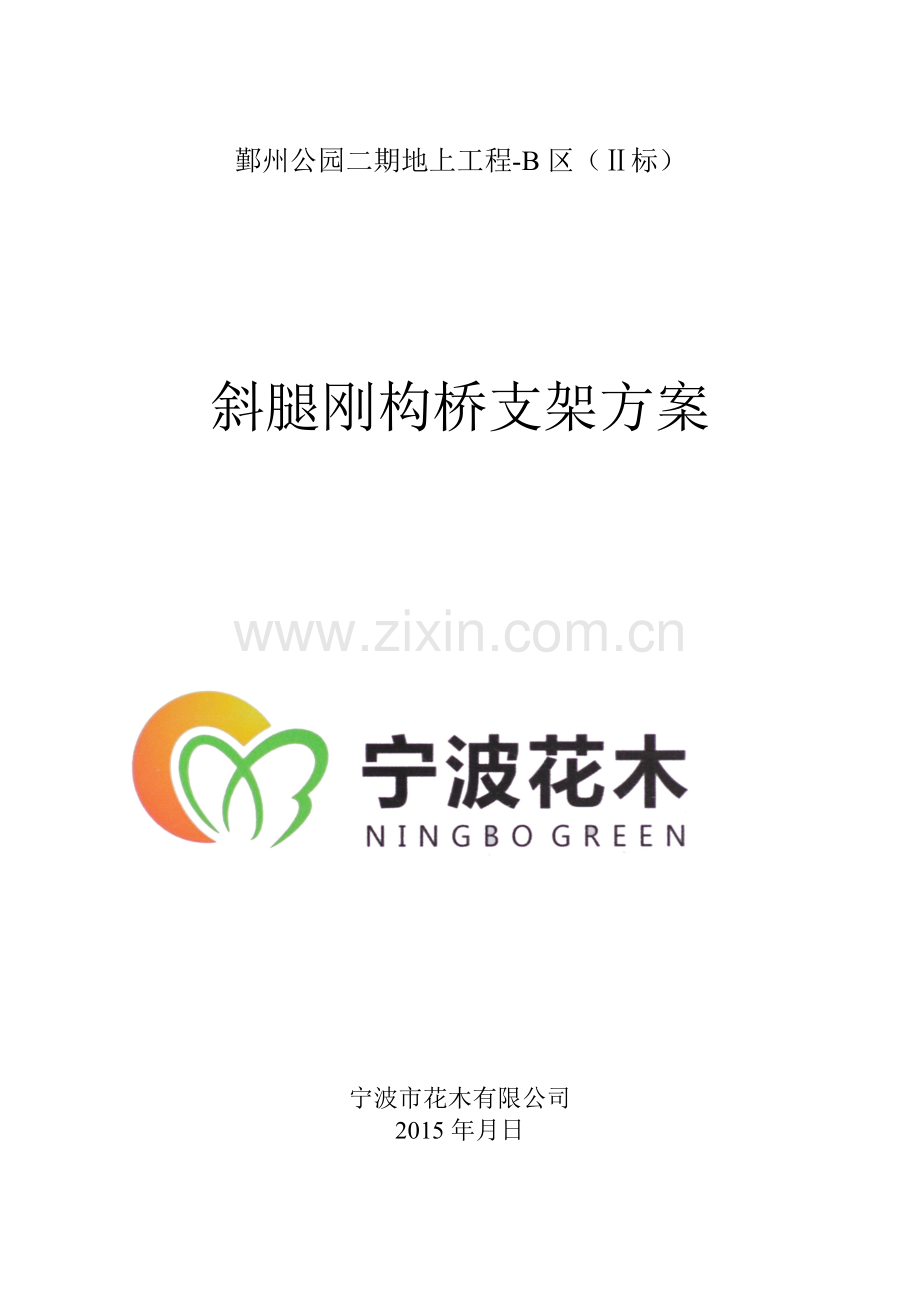

鄞州公园二期地上工程-B区（标）斜腿刚构桥支架方案宁波市花木有限公司2015年月日专家论证修改清单P4 补充主梁混凝土浇筑顺序,根据设计意见调整为先浇筑斜腿及斜腿间跨中主梁段,再浇筑两侧边跨梁段。施工缝处理采用台阶预留，施工缝做拉毛处理。P4 纵向主楞采用双拼弧形钢管.P5 地基承载力验算修改，考虑叠加.P6 力学验算，荷载组合考虑1.2及1.4的分项系数。P6力学验算项目“斜腿区域次楞修改为25槽钢,主楞修改为双拼弧形钢管”。P8 主楞双拼弧形钢管、次楞25#槽钢力学验算。P14 预压区块采用分幅预压。P16预拱度设置依据设置建议值37mm，补充端点及1/4、3/4跨预拱度。P17 预压观测点增设斜腿布点。P24、25 控制扣件拧紧力度为4065NmP32、33 对危险源分析及措施进行补充。P35 调整抢险物资种类及数量。P37 根据浇筑顺序调整进度计划。附件四:增设斜腿处观测点。附件五：根据施工阶段布置临设计机械场地。附件六：修改斜腿及斜腿上部支模架详图，明确浇筑顺序。目 录第一章编制依据01。1 编制依据01。2 引用标准、规范0第二章工程概况12。1 桥梁工程设计12。2 地面环境状况2第三章模板支架方案设计43。1 总体思路与型式选择43。2 模板支架结构设计43.3 结构计算53.3。1 地基承载力验算53.3。2 支架立杆稳定性及底模强度、刚度验算63。3。3竹胶板计算73.3.4次楞方木、主楞双拼弧形钢管、次楞槽钢的强度(斜腿上部主梁范围）、刚度和抗剪计算83.3.5立杆计算93.3。6侧模板及拉杆计算113。4 碗扣式支架构造、支架搭设及验收要求123。4。1 碗扣式支架构造要求123.4。2 碗扣式支架搭设要求123。4.3 支架的检查及验收要求133。5 碗扣式支架预压及拆除措施143.5。1 支架预压143.5。2 支架预压监测措施方案163。5。3 支架拆除措施17第四章施工安全保障措施184.1 组织保障184.2 技术措施244。3 安全管理与维护措施27第五章应急预案325.1 组织机构及紧急事故处置原则325.2 紧急事故处理程序325.3 危险源分析及应对措施325。4 抢险物资及交通工具的准备365.5 紧急事故处理程序365.6 突发应急事件应急小组联系方式37第六章施工进度计划及资源配置386。1 进度计划386。2 劳动力配置计划396。3主要机械设备投入情况40附件附件1：纵断面图附件2：横断面图附件3：支架平面布置图附件4：地基沉降试验段及沉降观测布置点位附件5:施工总体平面布置图附件6：斜腿及斜腿上部支模架布置详图第一章 编制依据1.1 编制依据1、本工程设计图纸及地质勘察报告。2、施工现场目前实际情况。3、结合本公司的综合施工能力.1.2 引用标准、规范1、建筑结构荷载规范（GB50009-2001)2、公路桥涵施工技术规范(JTGF50-2011）3、城市桥梁工程施工与质量验收规范(CJJ22008）4、公路桥涵钢结构及木结构设计规范（JTJ02586）5、路桥施工计算手册（2001.5)6、建筑施工碗扣式钢管脚手架安全技术规范（JGJ1662008）7、建筑施工扣件式钢管脚手架安全技术规范(JGJ1302011）8、建筑结构荷载规范（GB50009-2012）9、钢管满堂支架预压技术规程（JGJ/T1942009）10、建筑地基基础设计规范(GB50007-2002）11、会展路工程施工图桥梁工程分册12、会展路工程施工组织设计13、会展路工程地质勘察报告14、建质200987号危险性较大的分部分项工程安全管理办法15、应急预案编制导则（AQ T90022006）16、混凝土结构工程施工规范（GB50666-2011)17、建筑施工模板安全技术规范（JGJ1622008）18、关于进一步做好危险性较大的分部分项工程管理工作的若干意见甬建发2009162号19、国家有关政策、法规、建设单位、监理单位对本工程施工的有关要求及我单位施工类似工程项目的能力和技术装备水平。第二章 工程概况2。1 桥梁工程设计1、工程名称：鄞州公园二期地上工程B区(标）2、工程内容：土建、幕墙、给排水、电气、室外安装、市政、园林景观绿化工程等，总用地面积约101977平方米。本桥桥跨布置为3。5+7+3.5米斜腿刚构桥,桥梁正交。桥梁上部结构：采用钢筋混凝土主梁顶板及斜腿斜板组合的斜腿刚构桥,中跨跨中平均梁高69厘米，根部梁高96厘米，边跨端部平均梁高65厘米，斜腿上部主梁平均梁高80cm（顺桥向范围1。5m区域）。斜腿厚度为45厘米.桥梁下部结构：桥台采用承台式，采用二排桩径为80厘米的钻孔桩基础，现浇钢筋砼台身。3、质量等级要求：达到国家施工验收规范一次性合格标准，争创“钱江杯”。4、安全等级要求:合格，争创省标化工地。5、参建单位5.1建设单位：宁波市鄞州区城市建设投资发展有限公司5.2设计单位：浙江大学建筑设计研究院有限公司5.3监理单位：宁波高专建设监理有限公司5。4监督单位：宁波市鄞州区建筑工程质量监督站5。5施工单位：宁波市花木有限公司5。6工期要求：330日历天2.2 地面环境状况本桥位于规划河道上，河道还未开挖。因此本桥在陆地施工,施工条件较好，有利于满堂支架法施工。地质概况:序号层号岩性名称层底高程（米）桩侧土摩阻力标准值（KPa）地基土承载力基本容许值（KPa)1-2粘土0。612022752-3淤泥质粘土-1.3910115531粘土2。69186542淤泥质粘土-9。29126053淤泥13.89950第三章 模板支架方案设计3。1 总体思路与型式选择本工程板梁采用就地支架法现浇施工。关键是要解决地基沉降和支架变形两大问题。为确保板梁施工安全，应先进行地基处理，并且必须保证支架具有足够的刚度、强度和确保均匀沉降。为此，梁体砼浇筑前,应对支架进行预压试验，以检测在荷载作用下的地基实际沉降量、支架变形量以及支架的整体稳定性,以便对后续模板支架的施工工艺进行改正和完善。根据地面环境状况和梁板断面形式，支架采用落地式满堂支架：拟采用碗扣式钢管满堂支架法施工。桥梁投影面下为地基进行加固处理，支架搭设高度2。23m。主梁浇筑段落划分:主梁混凝土拟采用分两段浇筑，首先浇筑斜腿及斜腿间跨中主梁段，再浇筑两侧边跨梁段.施工缝处理采用台阶预留，施工缝做拉毛处理。第一段落浇筑前，在支架上设置端部模板，设置为台阶形式。根据梁高80cm考虑，设置2层台阶，每层40cm，纵向台阶长度为30cm，待砼强度达到2.5MPa后，拆除台阶模板,对混凝土施工缝面进行拉毛或刻槽处理，确保二次砼与之连接效果。(相见附图六）。3.2 模板支架结构设计3.2.1 基础处理开挖土方至规划河道河床标高以下80cm，分层填筑60cm厚塘渣垫层,充分碾压后浇筑20cm厚C20混凝土，即作为支架立杆的垫块,又作为地基的封水层。并在支架基础两侧设置深50cm底宽50cm的截水沟。斜腿区域因支架立杆纵距、横距加密，斜腿投影区域采用浇筑30cm厚C20混凝土加强处理。3.2。2 支架和底模结构支架采用483mm扣件式钢管搭设，顶部和底部设可调托座。底模面板采用15mm厚高强光面竹胶板；横向次楞采用100mm100mm方木，纵向主楞采用双拼弧形钢管按设计梁底线型设置,其间距随立杆90cm。3.2.3 外侧模结构梁板外侧模面板采用15mm厚竹胶板，背肋竖向设置,水平间距为30cm，上中下设置三道水平围檩，采用483mm扣件式钢管,并相对应设置三道斜撑，采用483mm扣件式钢管。同时为抵抗混凝土对侧模产生浮力，特设置抗浮拉杆90cm、60cm,抗浮拉杆与斜撑一一连接.3.2.4 芯模结构主梁芯模采用硬聚氯乙烯(PVC-U)平壁管，管材环刚度8KN/m2。3.3 结构计算3.3.1 地基承载力验算根据立杆验算，竖向荷载最大处为0.8m梁高重量为31.2KN/，此处立杆布置间距为90cm60cm，一根立杆分摊承受重量为31。2 KN/0。54=16。8 KN=1。6t。立杆底托钢板尺寸为1515cm，受力模式如下：（尺寸单位：cm）1根立杆对应地基所受荷载为：1、1根立杆荷载为16.8KN2、模板+次楞+主楞+支架G2：（0。15+0。2+0。15+1。5）0。54=20.54=1.08KN3、施工荷载G3：3。00.54=1。62KNP=（16.8+1。08）1.2+1.621.4=23。724KN=P/(0.15+2htan30）2=23。724/1.0742=20.57N/m2考虑双倍叠加效应，则=20.57Kpa20= 60KPa（3层)故，地基承载力满足要求.3.3。2 支架立杆稳定性及底模强度、刚度验算1、竖向荷载组成梁砼重现浇梁跨中处:0.6626=17。16KN/m2现浇梁两端根部：0。926=23.4KN/m2斜腿与现浇梁结合处（1.2m）：1。226=31。2KN/m2斜腿：0.626=15.6KN/m2模板+次楞+主楞+支架自重G2:0。15+0.2+0。15+1.5=2 KN/m2施工荷载G3：3。0 KN/m2因风荷载参与荷载组合相对比值甚小，影响甚微，为简化计算，则不考虑组合。对其可能产生的水平荷载，拟在考虑支架结构侧向整体稳定的构造措施上予以保证.2、水平荷载组成(1）砼侧压力新浇混凝土有效压头高度计算：h=0.22t0K1K2v1/2=0.2281。21.150.51/2=1.717mv-混凝土浇筑速度，取0。5m/h；t0新浇混凝土初凝时间,取8小时；K1外加剂影响修正系数，取1.2；K2混凝土塌落度影响修正系数，取1.15;P=H=261.77=46。02KN/m2(2）倾倒和振捣混凝土对侧模产生的侧压力为4KN/m2(3）侧模所受的最大侧向荷载为：P=1。246。02+1。44=60.82KN/m23、力学验算验算项目包括：（1）梁底模板支架碗扣式钢管立杆稳定性强度普通钢管立杆稳定性强度（斜腿处）底模面板15mm厚竹胶板强度、刚度次楞100100mm方木强度、刚度次楞（斜腿上部主梁区域）25槽钢强度、刚度主楞双拼弧形钢管强度、刚度（2）外侧模板支架侧模面板15mm厚竹胶板强度、刚度侧模背肋50100mm方木强度、刚度侧模水平加固杆钢管强度、刚度3.3。3竹胶板计算1、底模采用15mm的竹胶板，按三跨连续梁考虑,取单位长度(0。1米）板宽进行计算。全桥支架范围方木间距25cm。截面参数及材料力学性能指标（按荷载最不利位置梁高1。2m处检算）2、强度计算W=bh2/6=0.10。0152/6=0。375105m3I=bh3/12=0。10。0153/12=0.281107m4竹胶板容许应力=14。5MPa,E=9103MPa.q=0。1（31.2+2）1.2+31。4=4.4kN/m Mmaxql2/104。40.250.25/100。027KN*mmaxMmax /W0。027103/0。3751057.34MPa =14.5 MPa 合格3、刚度计算荷载： q=0。1（31。2+2)1。2=3.98kN/mfql4/（150EI）3。981030。254/(15091090.28110-7）0。 041mmf00。24mm合格。3.3。4次楞方木、主楞双拼弧形钢管、次楞槽钢的强度（斜腿上部主梁范围)、刚度和抗剪计算1、次楞1010cm方木，间距25cm。 截面参数及材料力学性能指标（按荷载最不利位置梁高1。2m处检算）.此处跨距60cm.（1)强度计算W=bh2/6=0。250.12/6=41.667105m3I=bh3/12=0。250。13/12=208.3107m4方木容许应力=12MPa，E=9103MPa。q=0.25(31。2+2）1.2+31.4=11kN/m Mmaxql2/10110.60.6/100。4KNmmaxMmax /W0。410-3/41。66710-50。96MPa =12 MPa 合格（2）刚度计算荷载： q=0。25（31.2+2)1.2=9。96kN/mfql4/（150EI）9.961030。64/(1509109208.310-7）0.046mmf00.24mm合格。2、主楞双拼弧形钢管。 截面参数及材料力学性能指标（按荷载最不利位置梁高1。2m处检算）。此处跨距60cm。(1）强度计算W=4493mm3I=107831mm4容许应力=205MPa,E=206103MPa.q=0。61。2（62.4+2）+1。43=48。88kN/mMmaxql2/1048。880.60.6/101。76KN*mmaxMmax /W1.76103/449310-532。5MPa =205MPa 合格刚度计算荷载： q=0。61.2(62.4+2)=46.37kN/mfql4/（150EI)46。371030.64/(1509109208。3107）0。12mmf00.36合格。3、次楞25号槽钢（斜腿上主梁). 荷载按梁上梁部分梁高1。2m处检算。此处跨距3。5m。（1）强度计算W=28200mm3I=3530000mm4容许应力=205MPa，E=206103MPa。q=3.5（31。2+2）1.4+31.20。3 =52。6kN/m Mmaxql2/1252.63.53.5/1253.7KNmmaxMmax /W53。710-3/28200105190。4MPa =205 MPa 合格。因此，此处采用25#槽钢，满足要求.(2)刚度计算荷载: q=3。5(31.2+2）1.20。3=41.8kN/mfql4/（150EI）41。81031.44/（150206103353000)0。147mmf00。36合格。（3）次楞槽钢抗剪计算钢材允许抗剪强度：fv=125MPa 按三跨连续梁检算：Vmax=0。5q=0.592.96=46.48kN.=24.96MPa。小于fv=125MPa。（符合要求)3.3。5立杆计算 1、1。2m梁高下：9060cm布置。前面已计算1。2m梁高重量为31.2KN/，此处立杆布置间距为90cm60cm，一根立杆分摊承受重量为31。2 KN/0.54=16。8 KN=1。6t。轴心受压杆件的稳定系数,由建筑施工碗扣式钢管脚手架安全技术规范（JGJ166-2008)5.1。7表中取值。由长细比值确定。-钢材抗压强度值，Q235钢抗拉，抗压和抗弯强度设计值205。考虑旧钢管损耗，设计值按0.85系数折减.立杆的截面面积，由建筑施工碗扣式钢管脚手架安全技术规范（JGJ1662008)5。1。7表中取值。对于48mm的钢管，A=4.89cm2长细比，=l0/i l0计算长度，l0h+2a h支架立杆的步距，取值为1。2m a模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度。本次施工为60cm。 i截面回转半径，由建筑施工碗扣式钢管脚手架安全技术规范（JGJ1662008）5。1.7中取值i1。58cm=240/1.58=152；查表0。301N/A1.6t/（0.3014。89 cm2）109Mpa205Mpa0。85。 2、斜腿上部主梁(顺桥向范围3m区域)立杆稳定性检算平均梁高105cm，半幅桥宽16.5m，钢筋砼比重26KN/m2。此区域梁重:1.0516。5326=1351.35KN立杆数(次区域采用斜腿空挡密布立杆,3030布置)：7112+5112=264根。单根立杆承受竖向荷载：1351。35/264=5.12KN=0。5t轴心受压杆件的稳定系数，由建筑施工碗扣式钢管脚手架安全技术规范（JGJ166-2008）5。1。7表中取值。由长细比值确定。-钢材抗压强度值，Q235钢抗拉，抗压和抗弯强度设计值205。考虑旧钢管损耗，设计值按0.85系数折减。立杆的截面面积，由建筑施工碗扣式钢管脚手架安全技术规范(JGJ1662008)5。1.7表中取值。对于48mm的钢管，A=4.89cm2长细比,=l0/i l0计算长度,l0h+2a h支架立杆的步距，取值为1。2m a模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度.本次施工 为60cm. i截面回转半径，由建筑施工碗扣式钢管脚手架安全技术规范（JGJ1662008）5。1。7中取值i1。58cm=240/1.58=152;查表0。301N/A0。5t/(0。3014.89 cm2)34Mpa205Mpa0。85.3、斜腿下普通钢管支架立杆稳定性检算建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）附录B中取值i1。59cm。根据设计图纸斜腿高度平均为67cm,重量为0。6726=17。42KN/，此处立杆布置间距为60cm60cm，一根立杆分摊承受重量为17.420.36=6。27KN/=0。62t。N/A0.62t/(0.3014.89 cm2)42。6Mpa205Mpa0。85。因此，满足要求。3.3.6侧模板及拉杆计算1、方木计算采用1010cm的方木,纵向间距为0.3m布置,按三跨以上连续形式可得，最大弯距为0。52 KN*m。方木I=833cm4W=167cm3，弹性模量为10000N/mm2。（可！）（满足要求）2、15mm的木模计算假定模板截面为1000mm15mm，由于方木跨距为30cm，则方木之间的净距为20cm,按三跨以上连续形式，得最大弯矩为0.116KN.m，则：模板抗弯强度为13N/mm2，弹性模量为9.5109（Pa），W=37。5cm3,I=28。1 cm4，。挠度得： 模板可满足施工要求。3、拉杆计算M16拉杆的容许拉力拉杆的拉力 满足要求3.4 扣件式支架构造、支架搭设及验收要求3.4。1扣件式支架构造要求1、支架应根据所承受的荷载选择立杆的间距和步距，底层纵、横向水平杆作为扫地杆,距地面高度应小于或等于350mm，立杆底部应设置可调底座或固定底座;立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于0.6m。2、支撑架斜杆设置应符合下列要求：（1）当立杆间距大于1.5m时，应在拐角处设置通高专用斜杆,中间每排每列应设置通高八字形斜杆或剪刀撑；(2）当立杆间距小于或等于1。5m时，模板支撑架四周从底到顶连续设置竖向剪刀撑，其间距应小于或等于4.5m；（3）剪刀撑的斜杆与地面夹角应在4560之间，斜杆应每步与立杆扣接.3、当支架高度大于4。8m时,顶端和底部必须设置水平剪刀撑，中间水平剪刀撑设置间距应小于或等于4。8m.4、支架外围四周从底到顶连续设置竖向剪刀撑,中间纵、横向由底至顶连续设置竖向剪刀撑,其间距应不大于4。5m，剪刀撑的斜杆与地面的夹角应在4560之间，斜杆应每步与立杆扣接。支架高度通过可调托座和可调底座调节。3。4.2 扣件式支架搭设要求1 底座应准确地放置在定位线上;底座的轴心线应与地面垂直。放置可调底座后分别按先立杆后横杆再斜杆的搭设顺序进行。2 支架搭设应按立杆、横杆、斜杆的顺序逐层搭设，每次上升高度不大于3m。底层水平框架的纵向直线度应L/200；横杆间水平度应L/400。3 采用钢管扣件作加固件、斜撑时应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。4 支架搭设到顶时,应组织技术、安全、施工人员对整个架体结构进行全面的检查和验收,及时解决存在的结构缺陷。6 支架全高的垂直度应小于L/500;最大允许偏差应小于100mm.7 作业层设置应符合下列要求:(1）搭设高度2m以上的支撑架体应设置作业人员登高措施。本工程拟在设2座上下人行梯道。作业面应按有关规定设置安全防护设施。（2）护身栏杆可用横杆在立杆的0。6m和1。2m的碗扣接头处搭设两道；（3）作业层下的水平安全网应按安全技术规范规定设置。经检查验收后方可正式投入使用。3。4。3 支架的检查及验收要求1、进入现场的碗扣架构配件应具备以下证明资料：（1）主要构配件应有产品标识及产品质量合格证（2）供应商应配套提供管材、零件、铸件、冲压件等材质、产品性能检验报告。2、构配件进场质量检查的重点:钢管管壁厚度;焊接质量；外观质量;可调底座和可调托撑丝杆直径、与螺母配合间隙及材质。3、支架搭设质量应按阶段进行检验：（1）架体应随施工进度定期进行检查;达到设计高度后进行全面的检查与验收；(2)遇6级以上大风、大雨后特殊情况的检查；(3）停工超过一个月恢复使用前。4、对整体脚手架应重点检查以下内容:（1)保证架体几何不变性的斜杆、立杆、剪刀撑等设置是否完善；（2）基础是否有不均匀沉降，立杆底座与基础面的接触有无松动或悬空情况；(3）立杆上碗扣是否可靠锁紧；（4）立杆连接销是否安装、剪刀撑安装是否符合要求、扣件拧紧程度;5、支架应由项目负责人组织技术、安全及监理人员进行验收。6、支架验收时，应具备下列技术文件(1）施工组织设计及变更文件；(2)模板支架专项施工方案;(3）周转使用的脚手架构配件使用前的复验合格记录；(4）搭设的施工记录和质量检查记录；3。5 扣件式支架预压及拆除措施3.5。1 支架预压支架搭设完成后应选取具有代表性的施工段进行预压试验，以检验支架方案的可靠性和获取经验数值，为后续支架模板的抛高设置提供依据.为确保预压结果具有代表性，预压区应避开承台等刚性基础，因此本次预压区避开承台范围。预压范围示意图根据设计要求，预压重量=1.2上部结构重量.板梁自重按均高折算为:板梁均重2。55T/m2，则预压重量为：3.06T/m2。一、预压方案预压拟采用平均堆载法，堆载重物为砂袋，分级加载，根据梁体不同区域的重量份幅预压。1、以半幅主梁统计计算：主梁与斜腿结合处预压重量:（8m):16。581.2m1。22.6T=494。2t现浇梁两端根部预压重量（6m)： 16。580.9m1.22.6T=370.6t现浇梁跨中预压重量（8m）：16。580。66m1。22。6T=271.8t2、荷载换算采用等重的沙袋进行预压,沙的堆积干容重为1.5t/m3。(1）主梁与斜腿结合处沙袋堆高:主梁与斜腿结合处范围预压面积:16。5m8m=132沙袋高度：494.2/1.5/132=2。5m（2)现浇梁两端根部沙袋堆高：现浇梁两端根部范围预压面积：16.5m6m=99沙袋高度：370.6/1。5/99=2。5m（3）现浇梁跨中沙袋堆高:现浇梁跨中范围预压面积：16.5m8m=132沙袋高度：271。8/1.5/132=1.37m以上计算为各施工块堆在预压平均高度，具体施工根据各好快断面尺寸现场调整，为确保安全，雨天采用防水材料覆盖，防止沙袋吸水加重,造成支架失稳。具体预压方案如下：1、预压前，根据预压重量计算出加载物的高度，待板梁底模骨架安装完成后,按照计算结果逐级加载。根据预压荷载分三级加载，加载前根据容积法每级加载的高度，标示于模板上.第一次加载为预压重量的60；第二次加载至预压重量的80%；第三次加载至预压重量的100。加载应对称、均衡、同步进行.2、将在分级加载作用下测得的变形值和卸载稳定后测得的变形值进行比较，综合分析得出立模标高调整值，并按此值最后一次对模板进行精调,精调完成后，即可进入下一道工序。3、预压成果分析及预拱度设置将在加载前、加载作用下、卸载稳定后测得的数据进行比较,得出支架的总沉降值h总、塑性变形值h塑和弹性变形值h弹,并根据实际情形进行综合分析并作出结论：对于已经预压的支架：经过预压后，认为塑性变形已经消除,支架底模板的标高只需根据弹性变形值进行精调,即支架底模板的标高=设计标高+h弹在以图纸设计预拱度建议为37mm，自板梁中心向两侧按二次抛物线设置，中跨长度为23m,得左梁底坐标（0，3。694），中点梁底坐标(11。5，4.215），右端点梁底坐标（23，3。694），带入得到抛物线公式为：y=0.00394x2+0。0906x+3。694。跨中预拱度为37mm，则0、1/4、3/4、1处预拱度分别为17mm 、25mm、25mm 、17mm。通过现场观测的实际情况集合设计要求最终确定预拱度设置数据.4、支架预压控制注意事项:（1）每次观测都要严格记录加载量级、变形值,测量的日期与时间、大气温度、天气情况等数据；（2)每级加载要均匀连续，确保均匀加载;（3)支架预压加载时应随时观察记录支架的变形情况,发现支架有以下异常时必须立即停止加载并采取相应措施: 支架异常严重,可能倾覆时必须及时撤离现场所有施工管理人员并立即在施工现场周边设安全值勤员及安全警示标语，以免不明事理的人闯入危险区域引起不必要的损失。 支架异常轻微，则必须立即进行加固，待支架稳定后,查明原因进行整改。3.5。2 支架预压监测措施方案1、观测点位布置为横桥向每截面布典型特征点上下各3点,沿纵桥向两端及1/4 跨、1/2 跨、3/4 跨底模的边、中位置、斜腿位置分别设置观测点，测点分别布置在相应支架立杆与底模相接处和立杆落地处的混凝土顶面上.立杆顶的观测点采用倒尺法观测,固定专人按三等水准测量要求认真观测,及时准确地记录分析。观测仪器采用DSZ3型水准仪2台。观测点布置图如下所示：2、预压荷载施加前，应监测并记录各监测点初始标高;在每级荷载加载完成后，白天每隔12小时监测一次,当支架顶部监测点12小时沉降量平均值不超过2mm时可进行下一级加载.全部预压荷载施加完毕后，应监测并记录各监测点标高；然后每隔12 小时监测一次；当各监测点连续24小时的沉降量平均值小于1mm或连续72小时沉降量平均值小于5mm时，则认为支架变形稳定，支架基础牢固，即可进行卸载。卸载采取一次性卸载，应对称、均衡、同步卸载。3.5。3 支架拆除措施(1）在全桥混凝土养护达到设计及规范要求后(具体还需根据天气情况及试块试压结果决定养护时间)，方可拆除支架。(2）支架拆除与梁体下落不同步，容易造成纵向翼板之间开裂，造成梁的破坏.为了便于桥梁的合理受力，支架拆除应按结构受力特征拆除，所以支架拆除应需按一定的顺序和工艺进行：拆架顺序在遵循设计图纸要求的基础上，采取先跨中，再两边,歇腿部分最后落架的顺序。(3）松动底板下的螺杆，均应从跨中向两边松动，必须使整个梁体均匀下落,分次松完，每次下8mm.（4)拆除脚手架时，禁止无关人员进入危险区域.拆除应按顺序由上而下,一步一清，不准上下同时作业。拆除脚手架大横杆、剪刀撑，应先拆中间扣,由中间操作人员往下顺杆子.拆下的材料，应向下传递用绳吊下,禁止往下投扔。第四章 施工安全保障措施4。1 组织保障4.1。1组织管理机构项目经理：吴伟荣技术负责人：鲍方明施 工 管 理金思琦质量 管 理 徐林光安全 管 理 张静材 料 设 备管 理 韩维资料 管 理 张乐文 明 施 工管 理 成守云桥梁施工班组4.1。2 整个施工管理工作主要内容一、目标管理为达到本工程的质量优、工期短、安全无事故、经济效益较好的总目标，必须实行建立目标，排出日程，采取措施，有效地完成预定目标。在实施目标管理活动中，采用目标管理循环,即：制定目标（P）实施目标（D）检查、评价目标（C）处理目标（A）再制定新目标(P）的PDCA循环而复始，推动目标不断前进.二、计划管理1、工程总进度计划及分阶段作业计划（包括月、旬、周的详细计划)。2、劳动力计划（编制和准备专业工程用人数及进退场时间）。3、材料供应计划（根据工程进度和工程量,决定需用各种材料及进场时间）。4、技术组织措施计划（推行新技术采用新材料、改善施工工艺和操作方法，提高工程质量，防止发生工伤事故，改善机械设备使用情况,提高机械化水平等内容）.5、降低成本计划.6、财务计划（合理、有效地用好资金，做到专款专用原则，编制用款计划）。三、技术管理1、技术责任制：对各级各项技术人员建立明确的职责范围，做到各负其责，各司其职,责权明确。2、施工技术管理制.为把工程项目技术管理工作科学地组织起来,保证各项技术有目的、有计划、有条理的开展，必须建立以下主要的技术管理制度：（1）施工图学习、自审、会审制。（2）技术核定，设计变更签证制。（3）工程技术资料档案制等制度.四、质量管理质量管理是施工管理的根本。在确保工程质量，达到符合国家验收标准及建筑工程施工质量验收统一标准（GB503002001）的规定,推行全面质量管理以及工程质量预控法的管理手段,要抓好工程质量关键先抓工作质量、工序质量、人的素质质量（具体详见工程质量保证体系）。五、施工现场标准化管理对本工程的安全生产、文明施工切实做到安全生产制度化、文明施工标准化。1、按总平面图和施工现场客观条件，编制高标准的现场施工总平面布置图并建立管理标准。2、现场系统标志标准化，建立“七图二牌”与安全标牌。 施工现场必须有“七图二牌； 七图即：施工总平面图安全网络图电器线路平面图管线分布图临时排水走向图消防器材布置图工程进度形象图 二牌即：无重大伤亡事故累计天数牌无管线事故累计天数牌3、安全（防火）措施标准。4、施工机具机电设备管理建立制度标准化。5、进入现场的半成品及设备储存、保管标准。6、施工现场“落手清、日日清、层层清”标准.7、安全技术资料和工程技术资料编制、记录、签证等管理标准. 六、材料管理 材料管理是保证工程质量和确保工期的关键之一，材料管理也应制定管理制度，其管理主要工作有：1、根据工程进度计划提前编制季、月、旬等需用各种材料计划报表。2、组织材料供应方案,组织材料的采购、订货、运输、验收入库保管工作。3、建立材料的领发料制度。4、材料的成本核算管理。5、原材料、成品或半成品、设备的质量验收制度。6、材料的检验和测试制度.4。1.3 施工准备工作本工程具有其突出的特点，要做好各专业工程和施工区段之间的综合平衡协调,施工机械、设备、材料的进场供应等工作,确保工程优质按期完成。为了保证工程按期开工并能使施工得以顺利进展，按照施工总体部署,提前做好各项施工准备工作。施工准备工作包括整个项目开工前的施工准备及各分部分项工程施工前的施工准备，因此施工准备工作应贯穿于整个施工全过程中,必须合理安排，在施工过程中适时合理的穿插进行各项施工准备工作。下面主要就整个项目开工前的施工准备工作加以说明。4。1.3.1 管理组织机构准备建立建全项目经理部，作为公司派驻现场的直接管理机构，具体负责本项目的实施。4。1.3.2 目标及制度准备在整个项目开工前，由项目部组织制定本项目的各项管理目标。并根据项目工程管理内容及特点，制定有针对性的项目管理制度，通过过程控制手段，来保障各项目标的最终实现。4.1。3.3 技术组织准备一、进行详细施工调查,编制实施性施工组织设计开工前,在集团公司总工领导下，组织集团公司施工技术部及项目部有关技术人员认真勘察现场，详细了解现场水、电供应及交通条件，周围施工环境情况，临时设施布置条件等。并详细审核设计图纸。编制更详尽、更优化、更协调、更有针对性的实施性施工组织设计及专项施工方案。二、施工图纸、施工规范及质量检验标准准备施工图纸、施工规范及质量检验标准是本项目工程施工及验收的依据，在工程开工前，由集团公司总工组织有关技术人员按照管理控制程序认真审核施工图纸。协助设计院对施工图纸进行实施前的进一步优化。对图纸中存在的问题，及时与项目监理及设计院联系沟通解决。在开工前,由项目总工根据有关法律法规、合同、施工图纸及建设单位要求,组织列出适用于本项目的所有施工规范、验收标准及整套报验表格、质量评定表格等技术文件清单，并准备齐全，在施工全过程中加以管理。为便于施工过程中的质量控制,制定适用于本项目的文件管理程序.三、建立测量控制网对设计交桩先进行复测，复测无误后才能使用.然后用全站仪和水平仪进行室外的测量作业,建立全场性坐标测量控制网和高程测量控制网,对本项目各专业工程的单位、分部、分项工程、工序的施工进行测量控制。测量布点作业尽量安排在气温不高的阴凉气候条件下进行，以提高测量精度.测量控制网必须按照规范要求进行复测，闭合差要在规范允许的范围内。测量控制桩的布设位置必须既便于对正式工程各工序的控制测量，又不容易在整个施工周期中被破坏。测量控制桩
