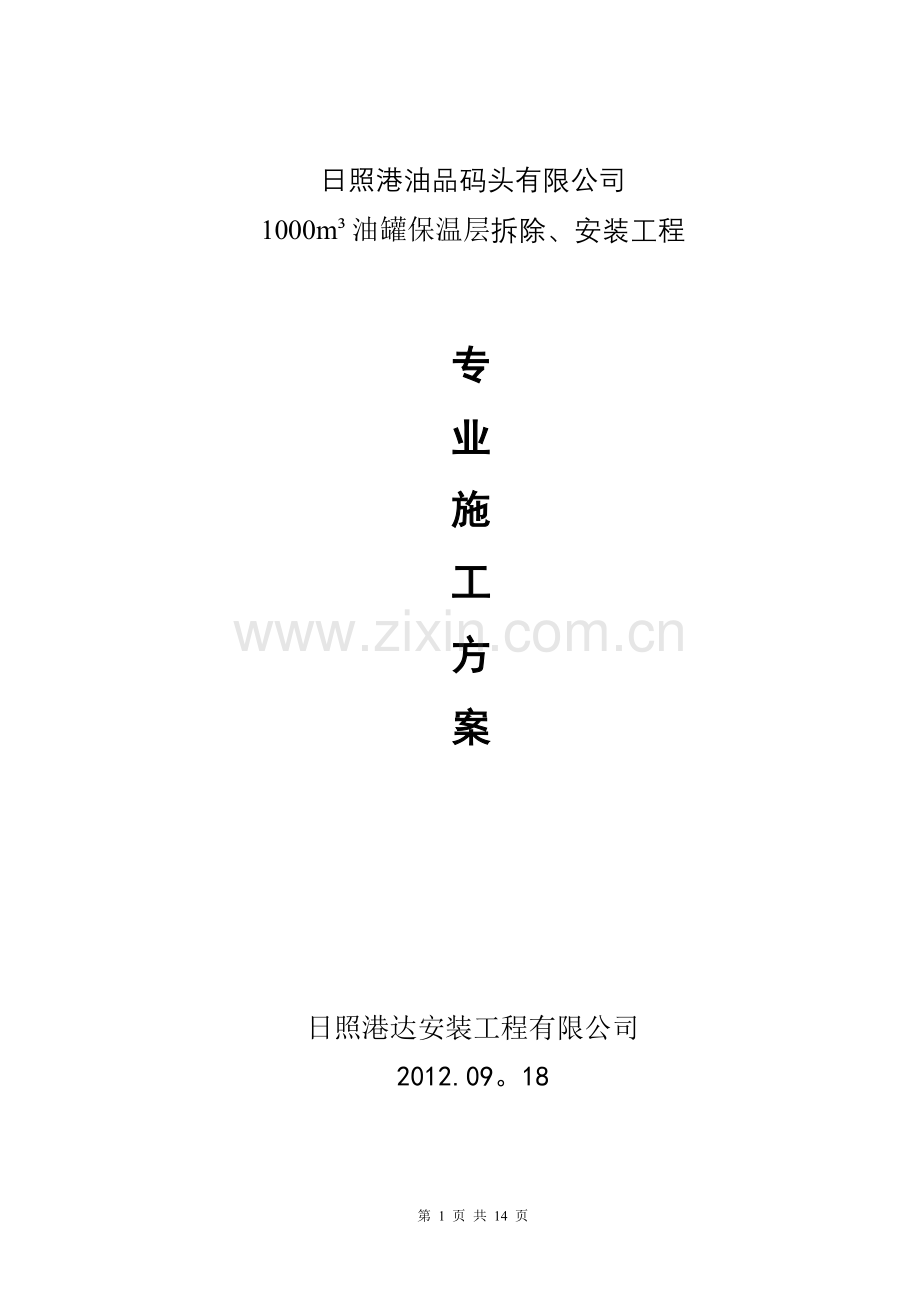

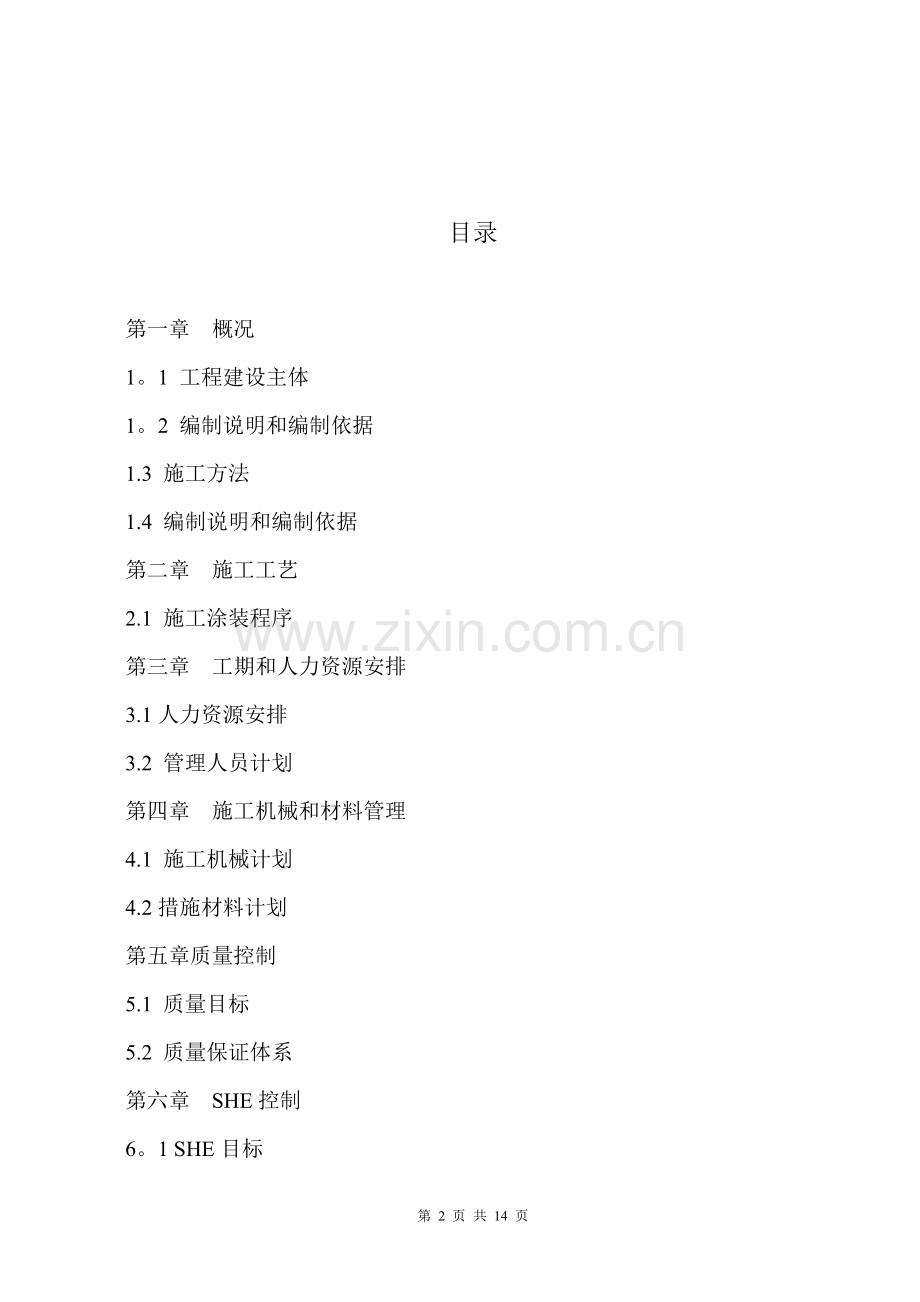

日照港油品码头有限公司1000m油罐保温层拆除、安装工程专业施工方案日照港达安装工程有限公司2012.09。18目录第一章 概况1。1 工程建设主体1。2 编制说明和编制依据1.3 施工方法1.4 编制说明和编制依据第二章 施工工艺2.1 施工涂装程序第三章 工期和人力资源安排3.1人力资源安排3.2 管理人员计划第四章 施工机械和材料管理4.1 施工机械计划4.2措施材料计划第五章质量控制5.1 质量目标5.2 质量保证体系第六章 SHE控制6。1 SHE目标6.2 SHE保证体系6.3 SHE管理措施6。4 SHE施工方法6。5 重大危险源清单及预防控制措施6。6 事故处理程序第一章 概况1.1工程建设主体项目名称:日照港油品码头有限公司1000m油罐保温层拆除、安装工程项目地点： 岚北港区建设单位：日照港油品码头有限公司承包单位： 日照港达安装工程有限公司1。2工程施工内容1。 1000m油罐保温岩棉板、镀锌彩钢板拆除、清理。2。 1000m油罐保温。3.清洗消防管线（做到清洗后管线内无油污）。1。3施工方法我们本着施工需在保安全的前提下，精益求精的精神,在安全上预防为主的原则。工程质量上一丝不苟，力求使本工程在绝对安全的情况下达到优质标准工程。具体做法如下：1. 工艺流程上岗前，施工人员先到甲方进行安全知识培训,培训后办好相关入场手续，把设备及用具进厂,接电做准备。然后对储罐保温、消防管线清洗，根据业主、监理的安排进行施工。储罐用电动吊篮代替脚手架，吊篮搭设合格后，经业主、监理检验合格后，经业主、监理验收合格后,安装保温棉，用铁丝固定保温棉,然后安装保护层。1。5编制依据1工业设备及管道绝热工程施工及验收规范 GBJ126892业主保温施工要求第二章施工工艺和主要工程量2.1 施工工艺程序和施工工艺2。1.1储罐保温拆除施工程序：保温岩棉拆除镀锌彩钢瓦拆除施工前准备清理现场2.1。2储罐保温施工程序：保温材料的报检施工前准备交工验收岩棉管安装保护层安装2.2。1保温、保冷层施工工艺1根据规范要求，保温层厚度大于等于100mm，保冷层度大于等于80mm时，应分层进行施工，分层的厚度宜接近，同层错缝，内、外层盖缝，各层应均匀、连续，层间不得有缺陷。2用成型预制块砌筑安装设备的隔热层时，所有缝隙均用导热系数相近的材料配制成胶泥勾缝。预制块间的缝隙：保温不得大于5mm，保冷不得大于2mm.每块预制块至少捆扎两道铁丝或箍带，并将接头压平。3用预制块砌筑设备的封头时,将其加工成扇形，砌筑后用箍带或铁丝固定。用毡席材料铺封头时，毡席表面的铁丝网接头用相应的铁丝缝合后,再用铁丝或箍带成扇形固定.4设备、管道需要经常拆卸的部件（如检查孔、人孔、观察孔以及管件等)，保温层结构应做45斜坡，以免在拆卸部件时损坏保温层或保护层。5凡属螺栓联接的部件，应分别进行热紧或冷紧后，单独进行隔热层或保护层的施工.6保冷层施工必须在冷介质通入之前进行，设备、管道上的裙座、支座、吊耳、接管、仪表接管等附件均应进行保冷，保冷长度应按设计要求,当设计无要求时，保冷长度应大于或等于设备、管道保冷厚度的四倍，可施工到支座垫木。7隔热层施工，除伴热管道外,应单根进行。施工后其表面与相邻的管线及其他障碍物表面之间净距离，保温不得小于50mm，保冷不得小于70mm.8管道隔热采用管壳型材时,管壳在水平管道上安装，必须上下覆盖，错接，使管壳的水平接缝在侧部。在垂直管道上必须自下而上施工.所有的管壳之间缝隙保温不得大于5mm，保冷不得大于2mm。每节管壳至少捆扎两道铁丝，铁丝间净距离不得大于400mm。严禁采用螺旋形捆扎。9带蒸汽伴热的保温管道，宜采用管壳型材料保温.若用毡席材料保温，为了避免堵塞伴热管与主管之间的加热空间，需在伴管、主管外面先包一层镀锌铁丝网并扎紧,然后再进行保温施工。10弯头、三通、阀门、法兰等部位采用毡席类材料时，毡席应铺盖均匀，厚度一致，弯头用管壳或平块材料时,应将材料加工成不少于三段的虾米腰型的管段安装，并用胶泥砌筑勾缝.在螺栓连接处，应留出螺栓拆卸的间隙，其间隙以超过螺栓长度的2530mm为宜.管道堵头部位应采用隔热材料封闭，其厚度与隔热层厚度相同.11对设备、管道用硬块砌筑隔热层时，支承环下设备应留出25mm膨胀缝，管道应留出20mm膨胀缝，所有缝隙应填塞与预制块性质相近，厚度相同的软质材料。12用毡席类材料施工隔热层时，应与被隔热表面贴紧，捆扎时,环向间隔150300毫米捆扎铁丝或箍带一道,环缝竖缝接头的缝隙应用同类材料填塞紧密.13需要蒸汽吹扫的管道，宜在吹扫后进行隔热施工。2.2。2保护层施工工艺保护层系指在保温层或保冷结构的防潮隔气层外包捆金属皮或缠绕其他防护材料或抹灰泥.在隔热层施工完毕、检验合格后应及时进行保护层的施工。如有防潮层，应待防潮层干燥后，再进行保护层施工。保护层可保护隔热结构不致于被损坏，防止雨水等侵入，保护层材料要有防水、防火、化学性能好等优点。保护层应在平整、光滑、干燥均匀的隔热层或防潮层表面上施工。涂抹石棉水泥保护层时,应在粗糙的隔热层表面施工。保护层施工中应遵循以下操作方法：1保护层施工时，不得破坏防潮层。2金属薄板（镀锌钢板或铝板)保护壳要压边，安装时保护壳要紧贴在保温层或防潮层上。3金属管壳保护层应选用0。30。8mm的金属板，每段管壳至少安装5个自攻螺钉，竖缝自攻螺钉最大间距不得大于200mm,环缝不得少于3个螺钉。大直径管道环缝上自攻螺钉的间距不得大于300mm.弯管与直管段的金属保护层搭接应符合下列规定:（1） 高温管道：应为75150mm;（2） 中低温管道：应为6070mm；（3） 保冷管道：应为3050mm.4阀门、法兰、检查口、人孔、观察孔及附件等处以金属板作保护层时,宜选用0。5mm的镀锌钢板，预制成可拆卸式结构，接缝处应压边、咬口或采用密封剂密封。5弯头处的金属保护层,可选用虾米腰搭接式、虾米腰咬口式或冲压成型结构，其下料尺寸根据接缝型式计算确定，搭接缝一端应压出凸筋线。6设备的金属保护层应选用0.50。8mm的金属板，立式设备一般应自下而上逐块安装，环缝、竖缝可采用搭接或咬口,缝口朝下，搭接长度为3050mm，并用自攻螺钉紧固，其间距不得大于200mm。7设备封头的金属保护层,宜用0。5mm厚的镀锌钢板。根据封头隔热层表面尺寸、形状分瓣下料，并留3050mm的富裕量，压边后进行安装，接缝处用自攻螺钉固定和用密封剂密封。8缠绕法施工的保护层，其缠绕材料的重叠部分为其宽度的三分之一以上，立式设备、管道必须自下而上的缠绕。缠绕时要裹紧，不允许有松脱、翻边、皱褶和鼓泡现象，始端或末端要用铁丝扎牢.9在捆有铁丝网的保温层上施工石棉水泥抹面时，应分两次施工，在第一次稍干后进行第二次抹平，压光。厚度要均匀,外形要光滑、美观。10立式设备为防止金属保护层自重下滑,要分段将金属保护层固定在支承件上第 14 页 共 14 页第三章 工期和人力资源安排3。1劳动力安排计划（计划序号工程队名称分组数量计划人数负责的子项工程名称1防腐队320（另机动10人）1000m油罐保温拆除安装、清洗消防管线3.2专业作业队管理人员安排计划 管理人员计划如下：职务人数施工队长1技术负责人1专职安全员1材料员1合计4第四章 施工机械和材料管理4.1 施工机械计划及劳动力计划保温施工机械计划表序号名 称规 格单位数量备 注1起鼓机台12卷圆机台13打包机台24拉铆枪把105手电钻610把106板车辆27麻绳11。1m1008软胶电线21。5mm2m80092Cr13不锈钢带0.4550mmkg910kg/5100m劳动力计划表序号工 种人数备 注1保温工202白铁工53电 工14.2措施材料计划1SHE材料SHE材料计划表序号SHE材料名称规格型号单位数量备注1标准PPE配置安全帽工作服劳保鞋防风镜套602安全带副403警示标牌自制块204警戒绳卷30第五章 质量控制5.1 质量目标质量合格率100%，质量保证期1年。漆膜厚度合格标准：80-20标准。即按照设计要求的厚度，测定平均值中合格率应超过80，没有达到厚度指标的漆膜实际厚度，不得低于要求厚度的80，此为合格；上述两个80有一项达不到，本次验收批为不合格，需要重新新件按程序施工。5.2 质量保证体系项目经理施工经理质量经理技术负责设备材料科技术科工程科质量科各施工班组第六章 SHE控制6。1 SHE目标突发事故为零、人员伤亡为零、环境污染事件为零。6。2 SHE保证体系项目经理施工经理SHE经理安全工程师设备材料科工程科综合办安全科现场各保温施工班组专兼职安全员该保证体系接收业主、监理安全管理部门的垂直领导。6.3 HSE管理措施（1） 进入现场的所有施工人员，经项目部安全培训教育考试合格后，才能进入施工现场作业,作业前每天进行安全技术交底，所有施工人员遵守厂方的安全规章制度，遵守规范安全行为,按操作规定施工，绝对不能违反作业.（2） 特种作业人员应经培训取得操作证后方可上岗作业.（3） 施工用机具、设备、配电箱等必须经检查确认合格后方可进入现场使用.（4） 施工队坚持每周一的安全例会教育。班组每天班前进行安全教育,在分配施工任务时向职工交待施工中的安全注意事项。（5） 项目经理部坚持现场HSE监督,并组织定期、不定期的检查。（6） 高处作业人员登高作业前必须经健康检查，确认无职业禁忌。（7） 有关安全技术措施应与施工生产同时计划、同时布置、同时实施.安全技术措施不落实的，不得进行下一步施工。（8） 现场的安全防护设施，任何人不得随意挪动，确实影响下一步施工的，需经项目经理批准并采取补救措施，严防意外事故的发生。6。4 SHE施工方法1. 必须听从甲方现场监督人员的指挥。2. 带班队长每天进入工地作业前一定要认真检查当天作业人员的安全,设备及工具如有隐患，立即整改后在派人施工.3. 进入施工区域就是禁烟区，现场严禁吸烟和随意倾倒垃圾和废料。4. 所有进厂人员施工，一定要穿戴整齐，头戴安全帽（生根)，戴眼睛,身穿厂方合格的工作服及工作鞋。5. 使用劳动保护用品，玻璃棉工人要有口罩防护措施。6. 登高人员一定要配戴好安全带,超过1、5米以上一定要系好安全带，安全带上挂坠落器,高挂底用。7. 高空作业必须有专人监护。8. 人员上下罐体走爬梯，始终保持三点式。6。5 重大危险源清单及预防控制措施序号作业过程危险源可能导致的事故事件控制措施1保温棉安装产生粉尘有害物质、人身伤害作业人员带防尘口罩及眼睛、橡胶手套2保温棉安装触电人身伤害一机一闸一漏电3保温层安装触电人身伤害一机一闸一漏电4保护层安装擦伤人身伤害橡胶手套5高空作业坠落人身伤害安全带、生命线、坠落器6。6事故处理程序事故处理程序：1、 首先发现发生事故，应紧急汇报SHE经理；2、 同时根据安全教育培训的方法，抢救伤员，减小损失；3、 呼喊同时报警或亲自报4、5、6、7、8、9、10、11、12、13、 警,报警电话:火警119，医务120；
