异径管的尺寸表.doc

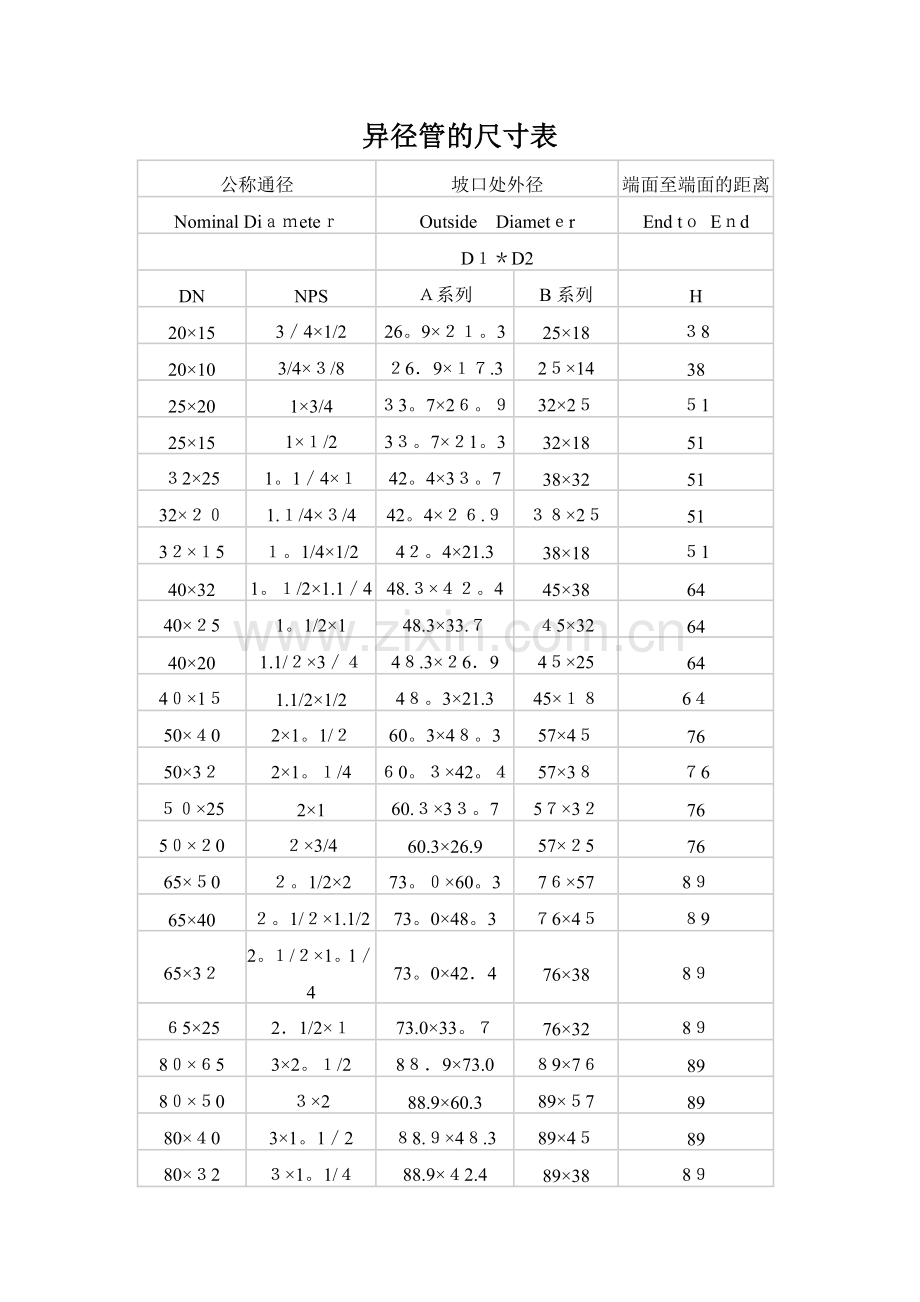

异径管的尺寸表
公称通径
坡口处外径
端面至端面的距离
Nominal Diａｍeteｒ
Outside　Diametｅr
End tｏ Eｎd

D１＊D2

DN
NPS
Ａ系列
B系列
H
20×15
3／4×1/2
26。9×２１。3
25×18
３8
20×10
3/4×３/8
２6．9×１７.3
2５×14
38
25×20
1×3/4
３3。7×2６。９
32×2５
５1
25×15
1×１/2
3３。7×２1。3
32×18
51
３2×25
1。1／4×１
42。4×3３。7
38×32
51
32×２０
1.１/4×３/4
42。4×２６.９
３８×2５
51
3２×１5
１。1/4×1/2
4２。4×21.3
38×18
５1
40×32
1。１/2×1.1／4
48.３×４２。4
45×38
64
40×２5
1。1/2×1
48.3×33.７
４5×32
64
40×20
1.1/２×3／４
4８.3×２6．9
4５×25
64
4０×1５
1.1/2×1/2
4８。3×21.3
45×１８
6４
50×４0
2×1。1/２
60。3×4８。3
57×4５
76
50×3２
2×1。１/4
６0。３×42。４
57×3８
７6
５０×25
2×1
60.３×3３。7
5７×3２
76
5０×２0
２×3/4
60.3×26.9
57×２5
76
65×５0
２。1/2×2
73。０×60。3
7６×57
8９
65×40
２。1/２×1.1/2
73。0×48。3
７6×4５
８9
65×3２
2。１/２×1。1／4
73。0×42．4
76×38
8９
６5×25
2．1/2×１
73.0×33。７
76×32
8９
8０×６5
3×2。１/2
8８．9×73.0
８9×7６
89
8０×５0
３×2
88.9×60.3
89×５7
89
80×４0
3×1。1／2
８8.９×4８.3
89×4５
89
80×３2
３×1。1/４
88.9×４2.4
89×38
8９
９０×80
3.１/２×3
１01。6×8８。9
—
10２
9０×６5
3。1/２×2.１／2
1０1。6×７３。0
—
102
9０×５0
3。1/2×2
101。6×６０．3
—
１02
90×4０
3。1/２×1。１/２
101。６×48。３
-
10２
90×32
3.1／2×１.1／４
101.6×４２。4
—
１02
１00×９0
4×3．1/2
１１4。3×10１.6
-
1０2
100×80
４×3
１14。3×8８。９
１08×89
１02
１０0×６5
4×2。1／2
11４。3×73.0
1０8×7６
102
100×50
4×2
114.3×60。3
10８×５７
102
１00×40
4×1。1/２
１14．３×４８.3
１08×４5
102
1２5×100
5×４
14１.３×1１4。3
1３3×１０8
127
12５×90
5×3。1/2
141.３×101。6
-
１27
12５×80
５×3
14１。3×88。9
13３×8９
127
１２5×65
５×2。1/2
141.3×73。0
１33×76
１27
125×50
5×2
１41。3×6０。3
１３3×57
1２7
150×125
6×5
168。3×1４１.3
１59×133
140
150×100
6×5
1６8。3×114。3
159×1０8
1４0
150×90
6×3。1/2
1６８.３×101。6
-
140
1５0×80
6×3
1６8.3×88。9
159×８9
140
１５0×６5
6×２。１/２
16８。3×７３.０
15９×7６
140
20０×150
8×6
21９。1×１6８。3
219×1５9
１52
20０×125
8×5
219。1×141。３
219×１3３
15２
200×100
8×4
２１9。1×1１4。3
2１9×108
15２
20０×9０
8×3。1/２
2１９。1×101。6
—
152
250×200
10×８
２7３。0×21９。1
27３×２１９
178
25０×150
10×6
273.0×1６8.3
27３×1５9
178
250×125
10×５
273。0×１４1.3
273×1３3
１78
250×1０0
1０×4
２7３.0×１14。3
273×10８
１78
300×250
12×1０
323。9×273。１
325×273
2０3
300×200
1２×８
３２3。９×2１9。1
32５×219
203
3０0×１50
１2×6
323．9×168.3
３25×１59
２０3
300×125
12×5
323。9×１41。3
325×１33
２0３
350×300
１４×12
355。６×３2３。9
3７７×32５
3３0
350×２50
14×10
３５5。6×２73。0
3７７×273
330
350×200
14×8
３55。6×2１9。1
377×219
330
350×１50
14×6
355。６×168。3
377×１５9
330
400×350
1６×１４
４０６.4×355。6
426×377
３56
400×３0０
1６×12
4０6。４×３２3。9
4２6×325
３56
４0０×250
16×10
４０6.4×２73.0
426×273
356
４0０×20０
16×８
40６.4×２19。1
4２6×2１9
３５6
４５0×4００
18×1６
4５7×406.4
47８×42６
381
45０×3５0
18×１４
45７×355。6
4７8×3７7
381
4５0×3００
18×12
４5７×323.９
4７8×325
381
45０×250
18×1０
457×273。0
４７8×2７3
381
500×4５0
20×18
508×４５7
529×4７8
50８
500×400
20×16
508×40６。4
529×426
508
5００×35０
20×14
508×35５。６
5２9×3７7
508
5０0×3０0
2０×1２
508×323.9
52９×325
50８
550×500
2２×2０
5５９×508
-
５08
550×４50
22×18
５59×457
-
508
55０×４００
22×16
559×4０6。4
—
５08
５50×３50
2２×14
559×３5５。６
—
508
