矿物掺合料对自密实混凝土抗氯离子渗透性的影响.pdf

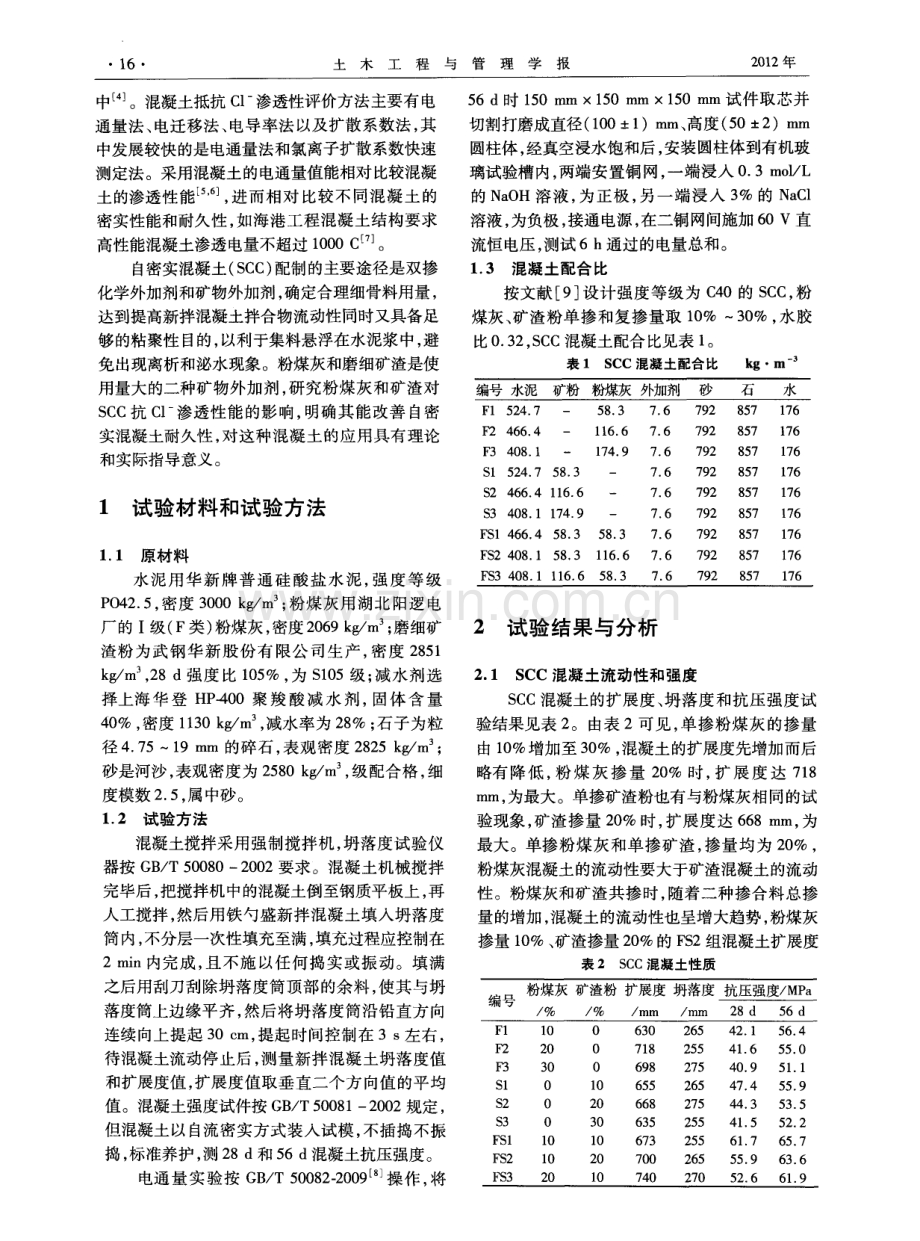

第 2 9卷第 1 期 2 0 1 2年 3月 土木工程与管理学报 J o u r n a l o f Ci v i l E n g i n e e r i n g a n d Ma n a g e me n t Vo I 29 No 1 Ma r 2 01 2 矿物掺合料对 自密实混凝土抗氯离子渗透性的影响 张长清 ， 吴海兵 ， 杜明月a ， 刘齐霞 ， 郑力种 ， 何广利 ， 徐文胜 ， ( 华 中科技大学a 土木工程与力学学 院 ； b 控制结构湖北省重点实 验室 ， 湖北武汉4 3 0 0 7 4 ) 摘要： 耐久性是 自密实混凝土( S C C ) 的重要性质。本文应用电通量法研究了掺粉煤灰、 矿渣的 S C C抗氯离子 渗透性能， 通过对单掺和复掺时 S C C电通大小的分析发现 ： 粉煤灰和矿渣都能改善 S C C的抗氯离子渗透性能， 矿渣提高 S C C的抗氯离子渗透性能要优于粉煤灰 ， 二者复掺对 S C C抗氯离子渗透的复合叠加效应并不明显。 其机理是粉煤灰和矿渣提高水泥石密实性， 强化混凝土界面过渡区， 粉煤灰 、 矿渣物理化学吸附作用能固结 c l 一 ， 降低 c l 一 渗透性。S C C中掺入掺合料能减少离析、 避免泌水， 达到 自密实效果 ， 粉煤灰对混凝土流动增大 的作用效果要优于磨细矿渣的效果。掺合料复掺对 自密实混凝土强度具有复合叠加效应 ， 混凝土 2 8 d强度等 级可提高 1 2级。 关键词： 自密实混凝土； 抗氯离子渗透； 粉煤灰； 矿渣 中图分类号 ： T U 5 2 8 1 ： T U 5 0 2 5 文献标识码 ： A 文章编号 ： 2 0 9 5 - 0 9 8 5 ( 2 0 1 2 ) 0 1 0 0 1 5 -0 5 I nflue n c e o f M i n e r a l Ad m i x t ur e s o n t h e Re s i s t a n c e t o Pe ne t r a t i o n o f Ch l o r i de I o n i n S e l f - c o mpa c t i n g Co n c r e t e Z H A NG C h a n g q i n g ， Ha i b i n g ， DU Mi n g y u e ， L I U Q i x i a ， Z H E N G L i c h o n g ， HE Gu an g l i XU We n s he n g ， ( a S c h o o l o f C i v i l E n g i n e e r i n g a n d Me c h a n i c s ；b H u b e i K e y L a b o r a t o r y o f C o n t r o l S t r u c t u r e ， Hu a z h o n g U n i v e r s i t y o f S c i e n c e a n d T e c h n o l o g y ， Wu h a n 4 3 0 0 7 4 ， C h i n a ) Ab s t r a c t ： D u r a b i l i t y i s a n i mp o r t a n t p r o p e r t y f o r s e l f c o mp a c t i n g c o n c r e t e( S C C) T h i s p a p e r s t u d i e d t h e r e s i s t a n c e t o c h l o r i d e i o n pe ne t r a t i o n p e rfo r ma n c e o f S CC wi t h a d d i t i o n o f f l y a s h a n d s l a g ba s e d o n c o n c r e t e c o u l o mb e l e c t r i c flu x t e s t Bo t h fly a s h a n d s l a g c a n i mp r o v e t h e r e s i s t a n c e t o c h l o rid e i o n p e r me a bi l i t y i n S CC a n d s l a g s h o ws b e t t e r e f f e e t t h a n fly a s h Th e a dd i t i o n o f b o t h fly a s h a n d s l a g s h o w l i t t l e q f f e e t o n t h e r e s i s t a nc e t o c h l o rid e i o n p e r me a b i l i t y i n S CC Th e me c ha n i s m i s t h a t t he a d d i t i o n o f fly a s h o r s l a g c a n i mpr o v e t h e d e n s i t y o f c e me n t p a s t e a n d r e i n f o r c e t h e i n t e r f a e i a l t r a n s i t i o n z o n e b e t we e n c e me n t p a s t e a n d a g g r e g a t e Bo t h p h y s i c a l a n d c h e mi c a l a d s o r p t i o n o f C1 一 o n t h e mi n e r a l a d mi x t u r e s c o n t r i b u t e s t 0 t h e c o n s o l i d a t i o n o f C l a n d t h e r e d u c t i o n o f C l p e r me a b i l i t y T h e mi n e r a l a d m i x t u r e s c a n d e c r e a s e t h e ri s k o f s e g r e g a t i o n a nd bl e e d i n g i n S CCFl y a s h i s mo r e e f f e c t i v e t h a n t h e s l a g p o wd e r for i mp r o v i n g SCC flu i d i t y Th e a d d i t i o n o f b o t h s l a g a n d f l y a s h s h o ws a n e nh a nc e d e f f e c t o n t he S CC s t r e ng t h g a i n a n d S CC s t r e n g t h g r a de a t 2 8d c a n b e i n c r e a s e d f r o m 5 MPa t o 1 0 MPa Ke y wo r d s：s e l f - c o mp a c t i n g c o n c r e t e；r e s i s t a n c e t o c h l o rid e i o n pe r me a b i l i t y；fl y a s h；s l a g p o wd e r Me h t a 认为导致混凝土劣化 的主要原 因之首 是钢筋锈 蚀。氯盐是一种 极强 的电解 质 ， C l 一 渗入混凝土内部 ， 能与钢筋发生电化学反应 ， 破坏 钢筋表面钝化膜 ， 生成的铁锈体积增大 ， 从而导致 混凝土基体产生顺筋膨胀 开裂 ， 加速混凝土结构 劣化 。渗入混 凝土中的 c l 一 以三种形式存在 ， 即 产生 F r i e d e l盐 、 吸 附 在 水 化 产 物 或 掺 合 料 上 、 以游 离 的形 式 存 在 于 混 凝 土 的 孔 溶 液 收稿 日期 ： 2 0 1 1 - 0 8 2 9修 回日期 ： 2 0 1 1 -09 3 0 作者简介 ： 张长清 ( 1 9 6 4 ) ， 男 ， 湖北宜 昌人 ， 副教授 ， 研究方 向为土木工程材料( E ma i l ： c h a n g q i n g 2 0 0 8 m a i l h u s t e d u c n ) 基 金项 目： 广东省交通厅科技项 目( 2 0 0 8 1 4) ； 华中科技大学 2 0 1 1 年大学生科技创新项 目 1 6 土木工程与管理学报 2 0 1 2年 中 。混凝土抵抗 c l 一 渗透性评价方法主要有电 通量法、 电迁移法 、 电导率法 以及扩散系数法 ， 其 中发展较快 的是 电通量法和氯离子扩散系数快速 测定法。采用混凝土的电通量值能相对比较混凝 土的渗透性 能 J ， 进而相对 比较 不 同混凝土 的 密实性能和耐久性 ， 如海港工程混凝土结构要求 高性能混凝土渗透电量不超过 1 0 0 0 c 7 J 。 自密实混凝土( S C C) 配制的主要途径是双掺 化学外加剂和矿物外加剂， 确定合理细骨料用量， 达到提高新拌 昆 凝土拌合物流动性同时又具备足 够 的粘聚性 目的， 以利于集料悬浮在水泥浆 中， 避 免 出现离析和泌水现象 。粉煤灰和磨细矿渣是使 用量大 的二种矿物外加剂 ， 研究粉煤灰和矿渣对 S C C抗 c l 一 渗透性 能的影 响， 明确其 能改善 自密 实混凝土耐久性 ， 对这种混凝 土的应用具有理论 和实际指导意义。 1 试验材料和试验方法 1 1 原材料 水泥用 华新 牌普 通硅 酸盐水 泥， 强度 等级 P O 4 2 5 ， 密度 3 0 0 0 k m ； 粉煤灰用湖北 阳逻 电 厂的 I 级 ( F类) 粉煤灰 ， 密度2 0 6 9 k g m。 ； 磨细矿 渣粉为武钢 华新股 份有 限公 司生产 ， 密度 2 8 5 1 k g m ， 2 8 d强度 比 1 0 5 ， 为 S 1 0 5级 ； 减水剂选 择上海华 登 H P - 4 0 0聚 羧 酸 减 水 剂 ， 固体 含 量 4 0 ， 密度 1 1 3 0 k g m ， 减水率为 2 8 ； 石子为粒 径 4 7 51 9 m m 的碎石 ， 表观密度 2 8 2 5 k g m ； 砂是河沙 ， 表观密度为 2 5 8 0 k g m 。 ， 级配合格 ， 细 度模数 2 5 ， 属中砂。 1 2 试验方法 昆 凝土搅拌采用强制搅拌机， 坍落度试验仪 器按 G B T 5 0 0 8 0 2 0 0 2要求。混凝土机械搅拌 完毕后 ， 把搅拌机中的混凝土倒至钢质平板上 ， 再 人工搅拌 ， 然后用铁勺盛新拌混凝土填入坍落度 筒内 ， 不分层一次性填充至满 ， 填充过程应控制在 2 m i n内完成 ， 且 不施 以任何捣实 或振动。填满 之后用刮刀刮除坍落度筒顶部的余料， 使其与坍 落度筒上边缘平齐 ， 然后将坍落度简沿铅直方 向 连续向上提起 3 0 e m， 提起时间控制在 3 s 左右 ， 待混凝土流动停 止后 ， 测量新拌混凝 土坍落度值 和扩展度值 ， 扩展度值取垂直二个方向值 的平均 值。混凝土强度试件按 G B T 5 0 0 8 1 2 0 0 2规定 ， 但混凝土以 自流密实方式装入试模 ， 不插捣不振 捣 ， 标准养护 ， 测 2 8 d和 5 6 d混凝土抗压强度。 电通量 实验按 G B T 5 0 0 8 2 - 2 0 0 9 8 1 操作 ， 将 5 6 d时 1 5 0 m m1 5 0 mm1 5 0 m m试件取芯并 切割打磨成直径 ( 1 0 01 )m m、 高度 ( 5 0 2 )m m 圆柱体 ， 经真空浸水饱 和后 ， 安装圆柱体到有机玻 璃试验槽 内， 两端安置铜 网， 一端浸入 0 3 mo l L 的 N a O H溶 液 ， 为 正极 ， 另一端浸入 3 的 N a C 1 溶液 ， 为负极 ， 接通电源， 在二铜网间施加 6 0 V直 流恒电压 ， 测试 6 h通过 的电量总和。 1 3混凝土配合比 按文献 9 设计强度等级为 C 4 0的 S C C， 粉 煤灰、 矿渣粉单 掺和复掺量取 1 0 3 0 ， 水胶 比0 3 2 ， S C C混凝土配合 比见表 1 。 表 1 S C C混凝土配合比 k g I l l 2 试验结果 与分析 2 1 S CC混凝土流动性和强度 S C C混凝土的扩展度 、 坍落度 和抗压强度试 验结果见表 2 。由表 2可见 ， 单掺粉煤灰 的掺量 由 1 0 增加至 3 0 ， 混凝土的扩展度先增加而后 略有降 低 ， 粉 煤 灰 掺 量 2 0 时， 扩 展 度 达 7 1 8 mm， 为最大。单掺矿渣粉也有与粉煤灰相同的试 验现象 ， 矿渣 掺量 2 0 时 ， 扩展度达 6 6 8 m m， 为 最大。单掺粉煤灰和单掺矿渣 ， 掺量均 为 2 0 ， 粉煤灰混凝土的流动性要大于矿渣混凝土的流动 性。粉煤灰和矿渣共掺 时， 随着二种掺合料总掺 量的增加 ， 混凝土的流动性也呈增大趋势， 粉煤灰 掺量 1 0 、 矿渣掺量 2 0 的 F S 2组混凝土扩展度 表 2 S C C混凝土性质 编号 粉煤灰 矿渣粉 扩展度 坍落度 抗压强度 MP a ， 。 7o ， mm mm 2 8 d 5 6 d l 6 9 4 3 5 7 9 6 乾 5 5 5 5 5 5 5 5 O O 8 8 5 8 5 3 0 0 O O O 加 如 加 加 m 加 如 O 0 O m m 加 n 乃 第 1期 张长清等 ： 矿物掺合料对 自密实混凝土抗氯离子渗透性的影响 1 7 大于粉煤灰掺量 1 0 、 矿渣掺量 1 0 的 F S 1 组混 凝土扩展度 ， 粉煤灰掺量 2 0 、 矿渣掺量 1 0 的 F S 3组混凝土扩展度大于粉煤灰掺量 1 0 、 矿渣 掺量 2 0 的 F S 2组混凝土扩展度 。由此可见 ， 掺 合料 的种类和掺量对 S C C流动性有影响 ， 在本试 验条件下 ， 所选用的粉煤灰对混凝土流动性增大 的作用效果要优于磨细矿渣的效果 。 由表 2可知 ， 龄期 2 8 d 、 5 6 d时， 无论单掺还 是复掺 ， 混凝土的强度随掺合料掺量的增加 而降 低 。在掺量相 同时 ， 单掺矿渣混凝 土的强度要高 于单掺粉煤灰混凝 土的强度 ， 说明本试验选用 的 矿渣火山灰活性要优于粉煤灰 。再看 2 8 d强度 ， 单掺粉煤灰 2 0 的 F 2组为 4 1 6 MP a ， 单掺矿渣 2 0 的 S 2组 为 4 4 3 MP a ， 复掺粉煤灰 1 0 和矿 渣 1 0 的 F S 1 组为 6 1 7 MP a ， 表明掺合料复掺对 混凝土强度具有复合叠加效应 ， 即掺合料掺加 总 量相同， 复掺混凝土的强度要高于单掺时的强度。 同理 ， 在掺合料掺量 3 0 时也表现为复合叠加效 应 。龄期 5 6 d时也有相 同的规律 。为 了提高 自 密实混凝 土强度 ， 二种掺合料复掺也是可选 的技 术途径之一 。 2 2 粉煤灰和矿渣单掺对 S CC混凝土电通量的 影响 单掺 粉煤灰 和矿渣粉 1 0 、 2 0 和 3 0 的 S C C电流与时间 的试验结 果见 图 1 ， 由图 1计 算 粉煤灰 、 矿渣粉掺量 与 6 h通过混凝 土的电通 量 见图 2 灰 掺 量 图2 掺合料掺量与 6 h 通过混凝土电通量的关系 由图 2可知 ， 粉煤灰掺量 1 0 时混凝土 电通 量为 1 6 8 7 C， 掺量 2 0 时为 1 4 4 2 C， 掺量 3 0 时 为 8 8 6 C， 随着粉煤灰掺量的增加 ， S C C电通量明 显降低 。粉煤灰掺量 由 1 0 增加至 2 0 ， 混凝土 电通量 下降 1 4 5 ， 粉煤灰掺 量 由 2 0 增加 至 3 0 ， 混凝土电通量下降 3 8 6 。磨细矿渣掺量 1 0 时混凝土 电通量为 1 6 2 2 C ， 掺量 2 0 时为 1 2 4 3 C， 掺量 3 0 时为 6 2 9 C， 随着矿渣掺量的增 加 ， S C C电通量也 明显降低。矿渣掺量 由 1 0 增 加至 2 0 ， 混凝土 电通量下降 2 3 4 ， 矿渣掺量 由 2 0 增加至 3 0 ， 混凝土 电通量下 降 4 9 4 。 相同掺量时 ， 掺矿渣的 S C C电通量低于掺粉煤灰 混凝土 的电通量 。粉煤灰 和矿渣都 能改善 S C C 的抗 c l 一 渗透性能 ， 矿渣提高 S C C的抗 C l 一 渗透 性能要优于粉煤灰。 2 3 矿渣和粉煤灰复掺对 S CC混凝土电通量的 影响 复掺粉煤灰和矿渣粉 的 S C C混凝 土电流与 时间的试验结果见图 3 ， 由图 3计算 粉煤灰和矿 渣粉复掺的 S C C的 6 h电通量见表 3 。复掺 1 0 粉煤灰和 1 0 矿渣粉的 F S 1 组 电通量为 1 0 1 1 C， 复掺 1 0 粉煤灰和 2 0 矿渣粉 F S 2组 电通量 为 8 7 6 C， 与 F S 1 组相 比， 仅矿渣增加 1 0 ， 电通量减 少 1 3 4 。复掺 2 0 粉 煤灰 和 1 0 矿渣 粉 的 F S 3电通量 为 1 0 2 1 C， 比 F S 2组 的电通量略有提 高， 增加 1 O 。F S 2组 与 F S 3组掺合料 总量相 等 ， 不同点是 F S 2组 矿渣 量多 ， F S 3组 粉煤灰 量 多 ， F S 2组混凝土的电通量 比F S 3组的低 1 4 2 。 综上所述 ， 粉煤 灰与矿渣复掺时 ， 提高矿渣粉掺 量 ， 有助于增强 S C C抗氯离子渗透性能。 44 L z = 4 0卜 o F s1 l FS2 36 l I 3 2 3 0 0 1 2 3 4 5 6 时 间 h 图3 复掺掺合料 S C C混凝土电流与时间关系 表 3 复掺粉煤灰和矿渣 粉的 S C C混凝土电通量 2 4 掺合料掺量相 同时 S C C混凝土的电通量 掺合料总掺量为 2 0 和 3 0 的 S C C电通量 见表 4 。由表 4可知， 单掺粉煤灰 2 0 混凝土 电 通量 、 单掺矿渣 2 0 混凝土 电通量均高于粉煤灰 和矿渣各掺 1 0 即复掺总量为 2 0 的混凝 土的 电通量 。说明在掺合料总掺量为 2 0 时， 粉煤灰 1 8 土木工程与管理学报 2 0 1 2年 和矿渣按 1 ： 1 混 合 ， 二者对混凝 土抗 C l 一 渗透具 有复合叠加效应。 掺合料总掺量为 3 0 时 ， 单掺粉煤灰和矿渣 混凝土的电通量 分别 为 8 8 6 C和 6 2 9 C， 对 比粉煤 灰和矿渣复掺的混凝土 电通量 ， 当粉煤灰与矿渣 之比为 1 ： 2时电通量为 8 7 6 C， 当粉煤灰与矿渣之 比为 2 ： 1时电通量为 1 0 2 1 C， 复掺二种掺合料混 凝土电通量有上升趋势， 这意味在总掺量 3 0 时 这二种掺合料复掺对混凝土抗 c 1 一 渗透复合叠加 效应并不明显。 表 4 掺合料掺量与 S C C混凝土电通量关系 2 5机理 讨论 ( 1 ) 粉煤灰 和矿渣提 高水 泥石密实性 ， 强化 混凝土界面过渡区 粉煤灰 的化学组成是硅 、 铝 、 钙、 铁等元 素的 氧化物和一些微量元素氧化物 ， 还有未燃碳组成 的颗粒 ， 主要形状是粉煤灰所特有的球形玻璃微 珠 ， 也有呈中空的球状颗粒 ， 较高含量 的活性氧化 硅和活性氧化铝就蕴藏 在这些非晶相玻璃体 中。 磨细矿渣 的主要化 学成分 为 S i O 、 A 1 2 O C a O、 Mg O等， 其中 S i O 2 、 A 1 2 O 和 C a O约占 9 0 ， 矿渣 的晶相组成包括大量玻璃体 、 适量钙镁铝黄长石 以及少量硅酸一钙和硅酸二钙。由于硅酸一钙和 硅酸二钙能水化形成凝胶体 ， 致使单 掺矿渣混凝 土的强度要高于单掺粉煤灰 昆 凝土的强度。 粉煤灰和矿渣具有较高潜在水硬性 、 火 山灰 活性 ， 其中的活性氧化硅和活性氧化铝在氢氧化 钙或石膏等溶液中， 能产生明显的水化反应 ， 生成 水化硅酸钙和水化铝酸钙 ， 其反应式如下 ： x C a ( O H) 2 + S i O 2 + m H 2 O= x C a O S i O 2 n H 2 O ( 1 ) x C a ( O H) 2 + A 1 2 O 3 +m H 2 O= x C a O A 1 2 O 3 r t H 2 O ( 2 ) 上面二个反应式 中氢氧化钙来源于水泥熟料 中的矿物 C S和 C S水化 ， 故粉煤灰和矿渣 的水 化反应称为二次反应 ， 在表面生成具有胶凝性能 的水化硅酸和水 化铝酸钙胶凝物质 。很显然 ， 水 泥的特性将显著影响粉煤灰的水化 ， 而粉煤灰、 矿 渣也将同样影 响水泥 的水化 。二次反应产物 填充水泥毛细孔 ， 降低水泥孔隙率 ， 使水泥更加致 密 ， 提高了抗渗透能力。 在新拌混凝土制备过程 中， 集料周 围形成水 膜， 致使该区域水灰比大 ， 是混凝土中最薄弱的区 域 引， 称为界面过渡区( I T Z ) 。在混凝土界面过 渡区， 水泥浆体孔 隙率大， 水化产物 ( 主要指 C a ( O H) 和钙矾石 ) 晶体发育较完整 、 粗大 ， 晶体 定 向排列 ， 结构相对疏松 ， 在外界因素的作用下 ， 该 区域易出现裂纹 ， 是影响强度和混凝土耐久性 的关键 因素。 矿渣能使混凝土界面过渡区得到强化 ， 这 是 由于矿渣的反应降低了 C a ( O H) 数量 ， 形成更 多的 C S H凝胶， 使 c a ( O H ) 的择优取向减弱， 晶粒尺寸细化 ， 并生成 了强度更高 、 稳定性更优 、 数量更多的低碱度水化硅酸钙凝胶 ， 提高界面过 渡区的密实度 ， 从而使界面过渡 区结构 、 微力学性 质得到改善 ， 也提高了混凝土界面过渡区的抗渗 透能力。同样 ， 在混凝土中掺人粉煤灰后 ， 有效改 善混凝土界面区过渡区， 提高混凝土密实度 ， 减少 了界面过渡区的不均匀性 。 粉煤灰粒径为 1 5 0 m， 磨细矿渣的最小粒 径在 1 0 Ix m左右 ， 二者在 S C C还起 到微集料 效 应。在水泥水化过程 中， 粉煤灰、 矿渣均匀分散于 孔隙和胶凝体 中， 起到填充毛细管和孔隙裂缝 的 作用， 改善 了孔结构 ， 提高了水泥石的密实度。未 参与水化 的颗粒分散于凝胶体 中起到集料的骨架 作用 ， 进一步优化 了凝胶结构， 改善与粗细集料之 问的粘结性能和混凝土的微 观结构 ， 从而提高了 混凝土的抗氯离子渗透性能。 ( 2 ) 粉煤灰 、 矿 渣物理化学 吸附作用能 固结 c l 一 ， 降低 C l 一 渗透性 文献 3 研究粉煤灰、 矿渣 、 硅灰等对高性能 混凝土 ( H P C ) 抗 c l 一 渗透性影 响时发现 ， 由于矿 物功能材料 的物理 吸附 ( 初始 固化) 和二次水化 反应产物的物理化学吸附固化 ， 使 H P C对 c l 一 有 较大的固化能力 ， 有利于 降低 c l 一 在 H P C中的渗 透速度 ， 从而提高了 H P C的抗氯离子渗透性能。 这是因为粉煤灰 、 矿渣颗粒细小 ， 具有大的比表面 积 ， 因此具有 比较高的吸附性能 ， 具有强的初始固 化能力。随着二次反应 的进行 ， 产生更多的水化 硅酸钙凝胶体 ， 能将更多的 C l 一 粘附在水化物表 面， 使得 C S H凝胶从纤维状转化为网状形态 ， 从而提高混凝土致密性 ， 提高抗渗性。氯离子通 常不与水化铝酸钙或钙矾石 等反应 ， 但可 以与未 水化的铝酸三钙反应 ， 产生 F r i e d e l 盐 ， 低 溶解性 的 F r i e d e l 盐是 C l 一 与水泥中 C A的水化产物水 化铝 酸 盐及 其衍 生 物反 应 生成 的单 氯 铝酸 钙 第 1 期 张长清等 ： 矿物掺合料对 自密实混凝土抗氯离子渗透性的影响 l 9 ( 3 C a O A 1 2 O 3 C a C 1 2 1 0 H 2 O) 。 被粉煤灰 、 矿渣 、 水泥及水化产物固化的 c J 一 和生成 F r i e d e l 盐而被消耗的 c l 一 不会导致钢筋锈 蚀 ， 只有残 留在混凝土孔 隙液 中的游离 C l 一 才会 对钢筋造成破坏。水泥混凝土组成材料能够物理 吸附和化学反应 固化 的 c l 一 越多 ， 越有利于提高 钢筋混凝土的耐久性 。 3 结 论 ( 1 ) 掺合料 的种类和掺量对 S C C流动性有影 响， 在本试验条件下， 所选用的粉煤灰对混凝土流 动增大的作用效果要优 于磨细矿渣的效果 ， 掺合 料复掺对 自密实混凝土强度具有复合叠加效应 ， 混凝土 2 8 d强度等级可提高 1 2级 。 ( 2 ) S C C中的掺合 料不仅起 到减少离析 、 避 免泌水 ， 达到 自密实的效果 ， 而且粉煤灰 和磨细矿 渣可以提高混凝土抗 c l 一 侵蚀 能力 ， 延缓 c l 一 在 S C C中的渗透速度 ， 延 长 C l 一 抵 达钢筋表 面的时 间 ， 增强 S C C耐久性。 ( 3 ) 粉煤灰和矿渣都能改善 S C C的抗 c l 一 渗 透性能 ， 矿渣提高 S C C的抗 c l 一 渗透性能要优 于 粉煤灰 。 ( 4 ) 粉煤灰 和磨 细矿渣粉复掺 时， 当总掺量 2 0 时 ， 二者对 S C C抗 C l 一 渗透具有复合叠加效 应 ； 当总掺量达 3 0 时 ， 二者复掺对混凝土抗 C l 一 渗透复合叠加效应并不明显。 参考文献 1 K u m a r P Me h t a， P a u l o J M Mo n t e i r o C o n c r e t e Mi c r o s t r u c t u r e ， P r o p e r t i e s a n d Ma t e r i a l s( 3 r d ) M N e w Yo r k： Mc Gr a w Hi l l 。2 0 06 2 王绍东 ， 黄镔 ， 王智水 泥组 分对 混凝 土 固化 氯离子能力的影响 J 硅酸盐学报， 2 0 0 0 ， 2 8 ( 6 ) ： 5 7 0- 5 7 4 3 胡红梅， 马保国矿物功能材料改善混凝土氯离子 渗透性的试验研究 J 混凝土， 2 0 0 4 ， 1 7 2 ( 2 ) ： 1 6 2O 4 马昆林 ， 谢友均， 唐湘辉， 等粉煤灰对混凝土中氯 离子的作用机理研究 J 粉煤灰综合利用 ， 2 0 0 7 ， 3 8 ( 1 ) ： 1 3 1 5 5 冯乃谦高性能混凝土结构 M 北京： 机械工业 出版社 ， 2 0 0 4 6 吴中伟， 廉慧珍高性能混凝土 M 北京 ： 中国铁 道 出版社 ， 1 9 9 9 7 J T J 2 7 5 2 0 0 0 ， 海港工程混凝土结构防腐蚀技术规 范 S 8 G B T 5 0 0 8 2 2 0 0 9， 普 通混 凝 土长 期性 能 和耐 久性 性能试验方法标准 S 9 C E C S 2 0 3 ： 2 0 0 6 ， 自密实混凝土应用技术规程 S 1 0 魏小胜， 严捍东， 张长清工程材料 M 武汉： 武汉 理工大学 出版社 ， 2 0 0 8 1 1 钱觉时 粉煤灰特性与粉煤灰混凝土 M 北京 ： 科 学 出版社 ， 2 0 0 2 1 2 马德利， 詹炳根， 郑蓉美， 等硫酸钠环境 中混凝土 界面过渡区的特点 J 合肥工业大学学报(自然 科 学版 ) ， 2 0 1 1 ， 3 4 ( 1 ) ： 9 1 9 7 1 3 郑克仁， 孙伟， 林玮， 等 矿渣对界面过渡区微 力 学性 质 的影 响 J 南 京 航 空 航 天 大 学 学 报 ， 2 0 0 8 ， 4 0 ( 3 ) ： 4 0 7 _ 4 1 1 1 4 黄与舟， 郑建岚，林旭健高掺量粉煤灰混凝土中 界面过渡区的细观结构分析 J 福建建筑， 2 0 0 2 ， 7 8 ( 3) ： 6 6 - 6 8
