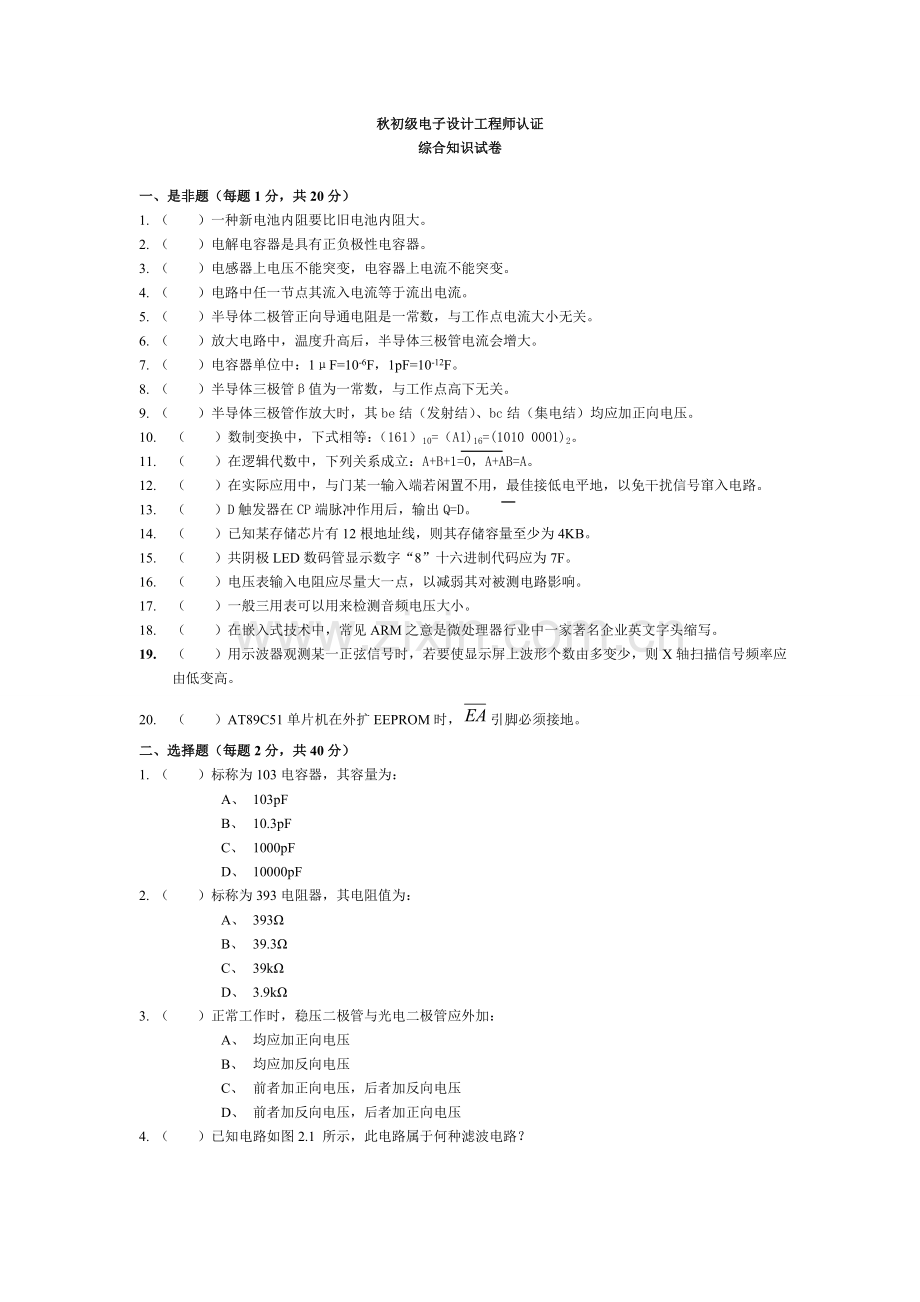

秋初级电子设计工程师认证
综合知识试卷

一、 是非题（每题1分，共20分）
1. （ ）一种新电池内阻要比旧电池内阻大。
2. （ ）电解电容器是具有正负极性电容器。
3. （ ）电感器上电压不能突变，电容器上电流不能突变。
4. （ ）电路中任一节点其流入电流等于流出电流。
5. （ ）半导体二极管正向导通电阻是一常数，与工作点电流大小无关。
6. （ ）放大电路中，温度升高后，半导体三极管电流会增大。
7. （ ）电容器单位中：1μF=10-6F，1pF=10-12F。
8. （ ）半导体三极管β值为一常数，与工作点高下无关。
9. （ ）半导体三极管作放大时，其be结（发射结）、bc结（集电结）均应加正向电压。
10. （ ）数制变换中，下式相等：（161）10=（A1)16=(1010 0001)2。
11. （ ）在逻辑代数中，下列关系成立：A+B+1=0，A+AB=A。
12. （ ）在实际应用中，与门某一输入端若闲置不用，最佳接低电平地，以免干扰信号窜入电路。
13. （ ）D触发器在CP端脉冲作用后，输出Q=D。
14. （ ）已知某存储芯片有12根地址线，则其存储容量至少为4KB。
15. （ ）共阴极LED数码管显示数字“8”十六进制代码应为7F。
16. （ ）电压表输入电阻应尽量大一点，以减弱其对被测电路影响。
17. （ ）一般三用表可以用来检测音频电压大小。
18. （ ）在嵌入式技术中，常见ARM之意是微处理器行业中一家著名企业英文字头缩写。
19. （ ）用示波器观测某一正弦信号时，若要使显示屏上波形个数由多变少，则X轴扫描信号频率应由低变高。
20. （ ）AT89C51单片机在外扩EEPROM时，引脚必须接地。
二、 选择题（每题2分，共40分）
1. （ ）标称为103电容器，其容量为：
A、 103pF
B、 10.3pF
C、 1000pF
D、 10000pF
2. （ ）标称为393电阻器，其电阻值为：
A、 393Ω
B、 39.3Ω
C、 39kΩ
D、 3.9kΩ
3. （ ）正常工作时，稳压二极管与光电二极管应外加：
A、 均应加正向电压
B、 均应加反向电压
C、 前者加正向电压，后者加反向电压
D、 前者加反向电压，后者加正向电压

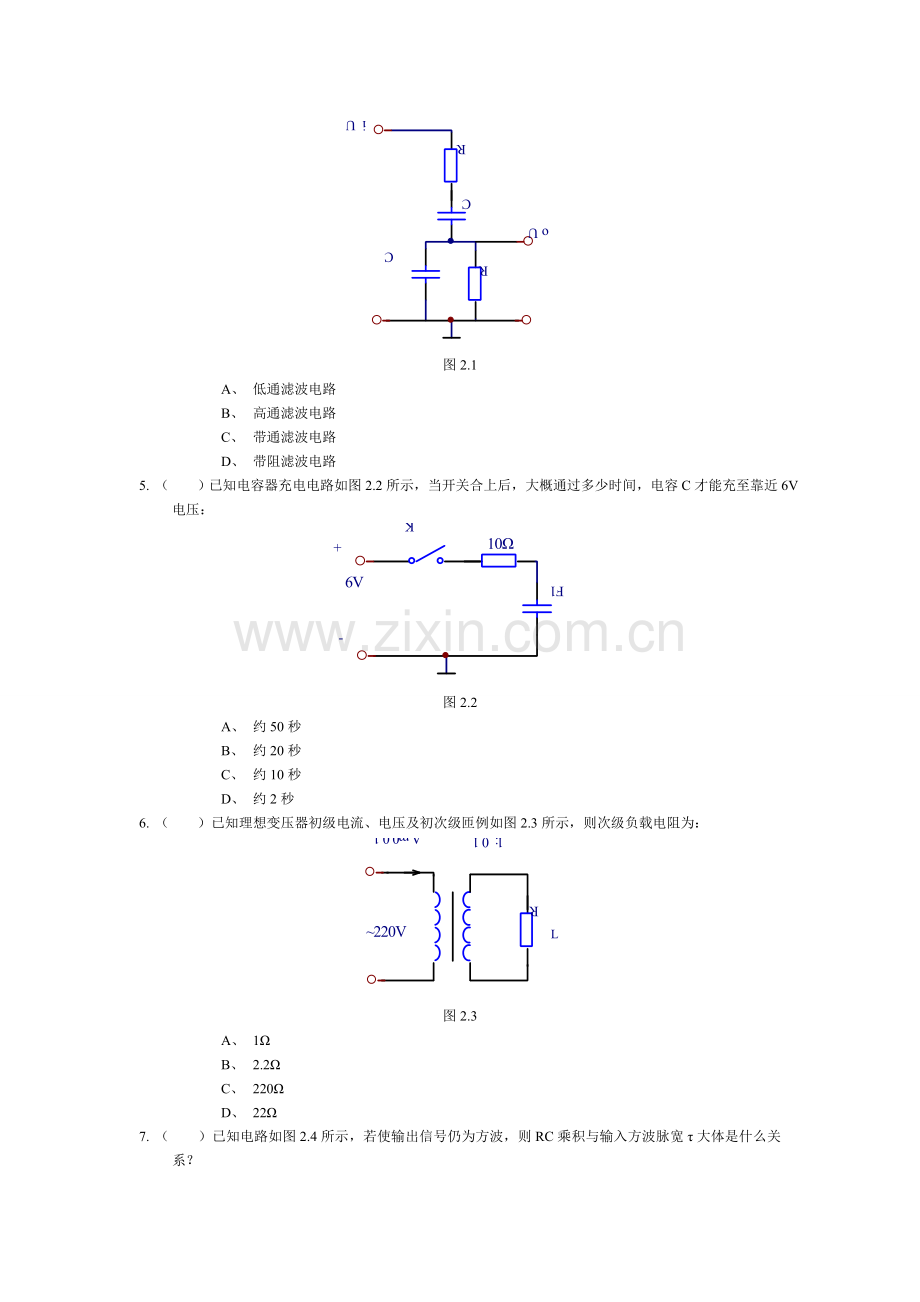

4. （ ）已知电路如图2.1 所示，此电路属于何种滤波电路？

图2.1
A、 低通滤波电路
B、 高通滤波电路
C、 带通滤波电路
D、 带阻滤波电路
5. （ ）已知电容器充电电路如图2.2所示，当开关合上后，大概通过多少时间，电容C才能充至靠近6V电压：

图2.2
A、 约50秒
B、 约20秒
C、 约10秒
D、 约2秒
6. （ ）已知理想变压器初级电流、电压及初次级匝例如图2.3所示，则次级负载电阻为：

图2.3
A、 1Ω
B、 2.2Ω
C、 220Ω
D、 22Ω
7. （ ）已知电路如图2.4所示，若使输出信号仍为方波，则RC乘积与输入方波脉宽τ大体是什么关系？

图2.4
A、 RC<<τ
B、 RC=τ
C、 RC>>τ
D、 无关
8. （ ）在共e、共b、共c三类放大器中，输出电压与输入电压反相180°是：
A、 共e放大器
B、 共b放大器
C、 共c放大器
D、 共b、共c放大器
9. （ ）放大器中，能使放大器输出电压稳定，输入阻抗提高反馈是：
A、 电压并联负反馈
B、 电压串联负反馈
C、 电流并联负反馈
D、 电流串联负反馈
10. （ ）BJT三极管与FET三极管相比：
A、 两者输入电阻均很大
B、 两者输入电阻均很小
C、 前者输入电阻较小，后者输入电阻甚大
D、 前者输入电阻甚大，后者输入电阻较小
11. （ ）已知放大电路如图2.5所示，输出电压U01、U02与输入Ui信号间相位关系为：

图2.5
A、 U01、U02均与Ui同相
B、 U01、U02均与Ui反相
C、 U01与Ui同相，U02与Ui反相
D、 U01与Ui反相，U02与Ui同相
12. （ ）在各类低频功率放大器中，效率最高者为：
A、 D类放大器
B、 A类放大器
C、 AB类放大器
D、 B类放大器
13. （ ）下列数据中，数值最小者为：
A、 （10 1001）2
B、 （0010 1001）BCD
C、 （52）10
D、 （23A）16
14. （ ）一与门、一或门一种输入端接低电平0，则其各自输出为：
A、 均为高电平1
B、 均为低电平0
C、 与门输出为1，或门输出不确定
D、 与门输出为0，或门输出不确定
15. （ ）已知电路如图2.6所示，则输出L与输入A、B间逻辑关系为：

图2.6
A、 L=A+B
B、 L=A+B
C、 L=A·B
D、 L=A·B
16. （ ）带探头和不带探头时，示波器输入电阻约为：
A、 均为1MΩ
B、 均为10MΩ
C、 前者为1MΩ，后者为10MΩ
D、 前者为10MΩ，后者为1MΩ
17. （ ）8051单片机在同一优先级中断源同步申请中断时，CPU应首先响应。
A、 外部中断1
B、 串行口中断
C、 定期器0中断
D、 定期器1中断
18. （ ）若要对10MHz矩形脉冲信号进行精确观测与测量，则示波器频带宽度应为：
A、 80~100MHz
B、 40~60MHz
C、 20~40MHz
D、 10~20MHz
19. （ ）8051单片机复位信号是：
A、 低电平有效
B、 高电平有效
C、 下降沿有效
D、 上升沿有效
20. （ ）2.5V电压经8位A/D转换后，其能辨别最小电压值大概为：
A、 20mV
B、 10mV
C、 5mV
D、 2.5mV
三、 简答题（每题8分，共16分）
1、 已知电路如图3.1所示，输入为20V 50Hz交流信号，请回答：

图3.1
四个二极管构成什么电路。（2分）
开关打开时，输出电压U0是什么波形？（2分）
开关合上后，输出电压U0是什么波形，幅值为多大（RC值足够大）（2分）
若任一二极管反接（接反了），则会产生什么成果？（2分）
2、 已知电流 电压转换电路如图3.2所示，请回答：

图3.2
计算A点电压变化值。（2分）
运算放大器起什么作用？（3分）
③电路中存在什么类型反馈？（3分）
四、 综合题（每题12分，共24分）
1、 设计一语音采录与回放系统，设语音频率范围为100Hz~5kHz，以8位A/D采样，规定存储3分钟此类信号并能随时回放，请回答：
画出系统构成框图。（4分）
指明A/D采样频率至少为多少？（2分）
计算出对语音信号电压最小辨别率。（2分）
计算存储器存储容量。（4分）
2、 已知某继电器控制电路如图4.1所示，请回答：

图4.1
两个与非门构成什么样电路。（2分）
电源刚接通时，VT管是通还是断？继电器是吸合还是释放？（2分）
阐明上一问原因？（3分）
电源接通后，A点、B点加何种信号能使VT状态变化？（3分）
举本电路一种应用实例。（2分）
秋初级电子设计工程师认证综合知识试题答案
一、 是非题（每题1分）
1、× 2、√ 3、× 4、√ 5、× 6、√ 7、√ 8、× 9、×
10、√ 11、√ 12、× 13、× 14、√ 15、√ 16、√ 17、× 18、√
19、√ 20、×
二、 选择题（每题2分）
1、D 2、C 3、B 4、C 5、A 6、D 7、A 8、A 9、B 10、C
11、D 12、A 13、B 14、D 15、C 16、D 17、C 18、A 19、B 20、B
三、 简答题（每题8分）
1、①四个二极管构成桥式全波整流电路
②V0为全波余弦脉冲，如右图所示

③V0为一直流电压，其值约V
④若有二极管反接（如VD1接反了），则：可使变压器绕组损坏或使二极管VD1、VD3被大电流烧毁
2、①VA=（0～10mA）×200Ω=0～2V
②运放对A点信号起同相放大作用
③电阻150KΩ和100KΩ构成电压串联负反馈电路
四、综合题（每题12分）
1、①系统构成框图如下：

②A/D采样频率至少为：2×5KHZ=10KHZ
③对语音信号电压最小辨别率为：
④存储器存储容量：
2、①二个与非门构成基本RS触发电路
②电源则接通时，VT处在导通，继电器吸合
③上一问之原因是：RS触发器输入端两个电容一大一小，大电容充斥电荷需要时间长，故上面与非门一输入端低电平维持时间长，使其输出端为高电玉，保证开机后VT导通
④只要B端加低电平，A端加高电平即可使VT因基极为低电平而截止
⑤可作某电机或某一电气开关控制电路，控制继电器吸合与释放
秋助理电子设计工程师认证
综合知识试卷
一、是非题（每题1分，共20分）
1、 （ ）新电池是电流源，其内阻应愈大愈好。
2、 （ ）电解电容器品质原因要比瓷介电容器品质原因低得多。
3、 （ ）电感器上电压不能突变，其上电流相位要落后于电压90º。
4、 （ ）电路中，负载与信号源内阻匹配时，负载可获得最大能量（功率）。
5、 （ ）半导体二极管正向特性具有稳压性能，可作低压稳压管使用。
6、 （ ）放大电路中，温度升高后，半导体三极管电流会增大，易产生截止失真。
7、 （ ）1GHz信号，其周期为1ns，其波长为0.3m。
8、 （ ）半导体三极管β值为一常数，与工作频率高下无关。
9、 （ ）数制变换中，下式相等：（268）10=（10C）16=（1001 0000 1100）2。
10、 （ ）在逻辑代数中，下列关系成立：A•B=A+B。
11、 （ ）在实际应用中，或非门某一输入端若闲置不用，最佳接低电平地，以免干扰信号窜入电路。
12、 （ ）JK触发器，在CP端脉冲作用后，若J=K=1，则Qn+1=J。
13、 （ ）已知某存储芯片有12根地址线，则其存储容量至少为4KB。
14、 （ ）共阴极LED数码管显示数字“0”十六进制代码应为7F。
15、 （ ）TLC5615是一款10位IIC串行接口DAC芯片。
16、 （ ）采用软件清除按键抖动影响措施是在检测到有键位按下时，先执行一种10ms延时子程序，再确认该键电平与否仍保持闭合状态电平。
17、 （ ）电压表和频率计输入阻抗都是较小。
18、 （ ）8279芯片是一种用于键盘和数码管显示专用接口芯片。
19、 （ ）在FPGA芯片内可用软件措施实现信号D/A转换。
20、 （ ）选用滤波电容时，只需要容值足够大即可。
二、选择题（每题2分，共40分）
1、 （ ） 标称为473电阻器，其电阻值为：
A、 473Ω
B、 47.3Ω
C、 4.7kΩ
D、 47kΩ
2、 （ ）标称为2p2电容器，其电容量为：
A、 22pF
B、 220pF
C、 2.2pF
D、 0.22pF
3、 （ ）正常工作时，半导体二极管正向交流电阻与直流电阻关系为：
A、 两者均相等
B、 前者不不小于后者
C、 前者不小于后者
D、 不确定
4、 （ ）正常工作时，发光二极管与光电二极管应外加：
A、 均应加正向电压
B、 均应加反向电压
C、 前者加正向电压，后者加反向电压
D、 前者加反向电压，后者加正向电压
5、 （ ）已知电路如图2.1所示，此电路属于何种滤波电路？

图2.1
A、 低通滤波电路
B、 高通滤波电路
C、 带通滤波电路
D、 带阻滤波电路
6、 （ ） 已知电路如图2.2所示，若使输出电压呈三角波，则RC乘积与输入方波脉宽τ大体是什么关系？

图2.2
A、 RC＞＞τ
B、 RC=τ
C、 RC＜τ
D、 无关
7、 （ ）已知电路如图2.3所示，其输入电压为方波，电感大小合适，则流过电感上电流为何波形？

图2.3
A、 仍为方波
B、 为三角波
C、 为锯齿波
D、 为正弦波
8、 （ ）在共e、共b、共c三类放大器中，输出电压与输入电压同相是：
A、 共e放大器
B、 共e、共b放大器
C、 共e、共c放大器
D、 共b、共c放大器
9、 （ ）放大器中，能使放大器输出电阻、输入电阻均减小反馈是：
A、 电压并联负反馈
B、 电压串联负反馈
C、 电流并联负反馈
D、 电流串联负反馈
10、 （ ）BJT三极管与FET三极管相比：
A、 均为电压控制器件
B、 均为电流控制器件
C、 前者为电压控制器件，后者为电流控制器件
D、 前者为电流控制器件，后者为电压控制器件
11、 （ ）已知放大电路如图2.4所示，输出电压U01、U02与输入Ui信号间幅值关系大体为：

图2.4
A、 U01、U02均略不不小于Ui
B、 U01、U02均略不小于Ui
C、 U01略不小于Ui ，U02略不不小于Ui
D、 U01略不不小于Ui ，U02略不小于Ui
12、 （ ）在各类低频放大器中，导通角为90º是：
A、 A类放大器
B、 B类放大器
C、 AB类放大器
D、 D类放大器
13、 （ ）下列数据中，数值最大者为：
A、 （10 1001）2
B、 （512）10
C、 （1000 1001）BCD
D、 （23A）16
14、 （ ）已知电路如图2.5所示，输出信号L与输入信号A、B逻辑关系是：

图2.5
A、 L=A•B
B、 L=A•B
C、 L=A+B
D、 L=A+B
15、 （ ）一与非门、一或非门一种输入端接低电平0，则其各自输出为：
A、 均为高电平1
B、 均为低电平0
C、 与非门输出为1，或非门输出不确定
D、 与非门输出为0，或非门输出为1
16、 （ ）与DRAM相比，静态RAM、SRAM容量与读写速度为：
A、 容量更大，读写速度更高
B、 容量不太大，读写速度更高
C、 容量不太大，读写速度不很高
D、 容量更大，读写速度不很高
17、 （ ）当8051外扩程序存储器16KB时，需要用EPROM2716片数为：
A、 1
B、 2
C、 4
D、 8
18、 （ ）对频率为100Hz～5kHz、幅值为2.5V音频信号作8位二进制A/D转换，则采样频率（至少）和信号电压最小辨别率（值）为多少？
A、 10kHz，10mV
B、 10kHz，20mV
C、 5kHz，10mV
D、 4.8kHz，20mV
19、 （ ）用一电压表检测一正弦波振荡电路输出电压时，导致振荡器停振，也许原由于：
A、 振荡电路输出电阻过低
B、 电压表输入阻抗偏高
C、 电压表输入阻抗过低
D、 电压表频带过宽
20、 （ ）一3位数字电压表最大显示值为：
A、 999
B、 999.5
C、 1000
D、 1999
三、简答题（每题8分，共16分）
1、已知RC正弦波振荡电路如图3.1所示，请回答：

图3.1
左侧运算放大器起什么作用？（2分）
右侧运算放大器起什么作用？（2分）
输出U0信号频率由什么元件决定，写出对应计算公式。（2分）
电阻R1、R2构成什么类型反馈？（2分）
2、已知译码器构成示意如图3.2所示，请回答：

图3.2
列出真值表。（3分）
写出L0、L1…L7与A、B、C逻辑关系式。（3分）
举一应用实例。

四、综合题（每题12分，共24分）
1、已知音频D类放大器构成框图如图4.1所示，Ui为需放大音频信号，请回答：

图4.1
填出未标框图X、Y名称。（3分）
UA频率大体为多少？（3分）
UB是什么样信号（名称或波形）？（3分）
D类放大器重要特点是什么？（3分）
2、已知H桥式直流电机驱动电路如图4.2所示，请回答：

图4.2
要使电机正转，UA、UB应加什么电压，此时哪几种三极管导通？（2分）
要使电机反转，UA、UB应加什么电压，此时哪几种三极管导通？（2分）
VT1、VT2，VT3、VT4，VT5、VT6，VT7、VT8各构成什么管型？有什么特点？（2分）
四个二极管各起什么作用？（3分）
要变化电机转速应怎样处理？（3分）
秋助理电子设计工程师认证
综合知识试题答案

一、是非题（每题1分）
1、× 2、√ 3、× 4、√ 5、√ 6、× 7、√ 8、×
9、× 10、× 11、√ 12、× 13、√ 14、× 15、× 16、√
17、X 18、√ 19、√ 20、×
二、选择题（每师2分）
1、D 2、C 3、B 4、C 5、C 6、A 7、B 8、D
9、A 10、D 11、A 12、B 13、D 14、B 15、C 16、D
17、D 18、A 19、C 20、D
三、简答题（每题8分）
1、左侧运放与外部电路构成RC正弦波振荡电路，产生正弦振荡信号
右侧运放构成电压跟随电路，起缓冲作用，以减弱负载对振荡电路影响
重要由RC选频电路决定
电阻R1、R2构成电压串联负反馈，使振荡电路能输出波形很好正弦信号
2、3-8译码器真值表如下：
A B C
0 0 0 1 0 0 0 0 0 0 0
0 0 1 0 1 0 0 0 0 0 0
0 1 0 0 0 1 0 0 0 0 0
0 1 1 0 0 0 1 0 0 0 0
1 0 0 0 0 0 0 1 0 0 0
1 0 1 0 0 0 0 0 1 0 0
1 1 0 0 0 0 0 0 0 1 0
1 1 1 0 0 0 0 0 0 0 1

输出与输入之逻辑关系式

举例：可作8路选通开关（8中选1）
四、综合题（每题12分）
1、①X为脉冲（PWM信号）放大器，Y为低通滤波
②UA信号频率大体为100～500KHZ
③UB为PWM信号，即脉冲宽度调制信号
④D类放大器重要特点是效率高（可达90%以上）
2、①要使电机正转，VA需加负电压，VB加正电压，此时VT1、VT2、VT7、VT8导通
②要使电机反转，VA需加正电压，VB加负电压，此时VT3、VT4、VT5、VT6导通
③VT1、VT2、VT3、VT4等构成复合管，即达林顿管，作用有二：
a加大输出管放大能力，使管子β值为二管β之乘积
b使上、下两输出管易配对，以提高输出信号质量
④可调UA、UB信号幅值
⑤UA、UB可加反向PWM脉冲。
