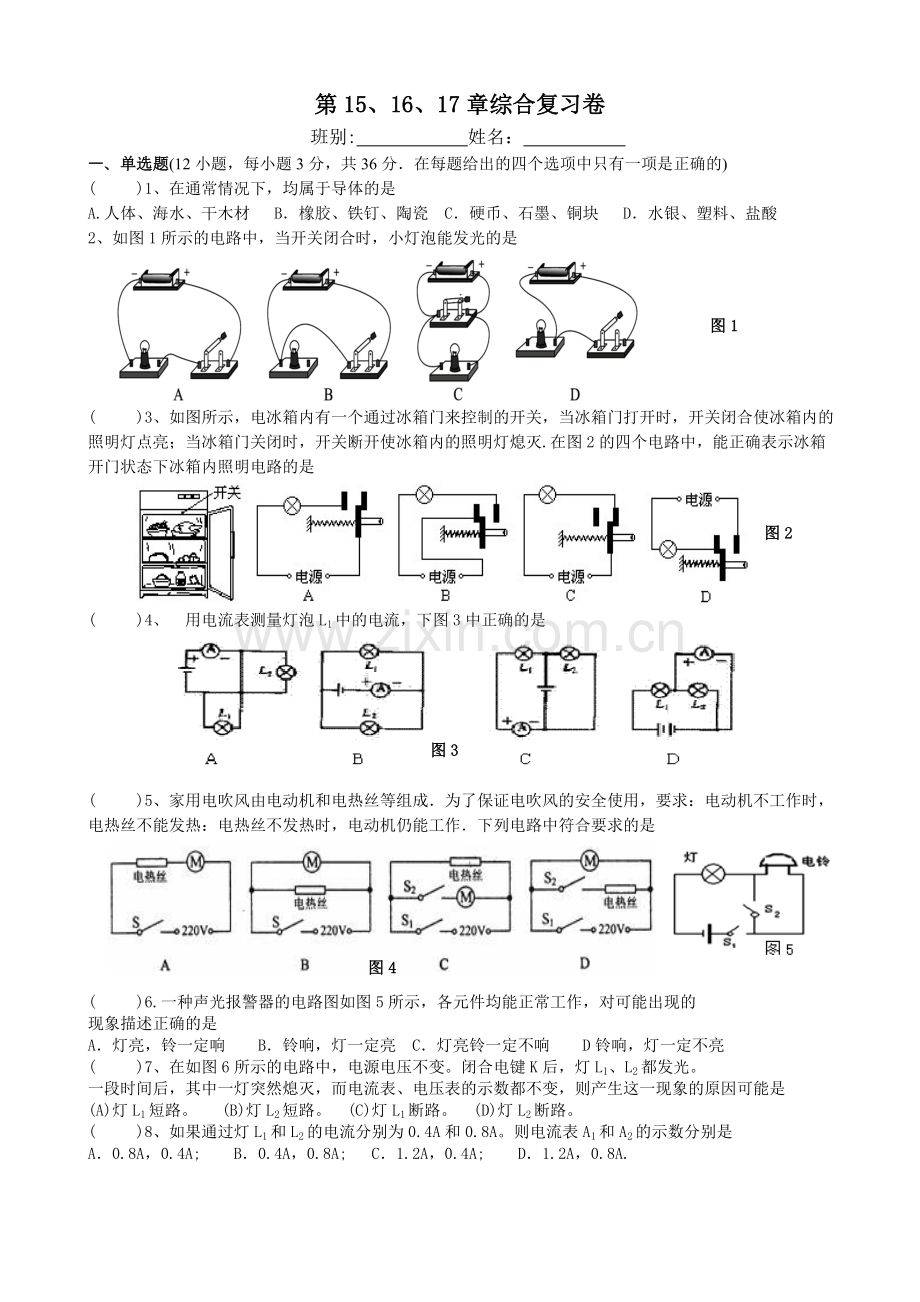

第15、16、17章综合复习卷
班别: 姓名：
一、单选题(12小题，每小题3分，共36分．在每题给出的四个选项中只有一项是正确的)
( )1、在通常情况下，均属于导体的是
A.人体、海水、干木材  B．橡胶、铁钉、陶瓷 C．硬币、石墨、铜块  D．水银、塑料、盐酸
2、如图1所示的电路中，当开关闭合时，小灯泡能发光的是
图1

( )3、如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在图2的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是
图2

( )4、 用电流表测量灯泡L1中的电流，下图3中正确的是
图3

( )图4
5、家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热：电热丝不发热时，电动机仍能工作．下列电路中符合要求的是

( )6.一种声光报警器的电路图如图5所示，各元件均能正常工作，对可能出现的
现象描述正确的是
A．灯亮，铃一定响 　B．铃响，灯一定亮 C．灯亮铃一定不响 D铃响，灯一定不亮

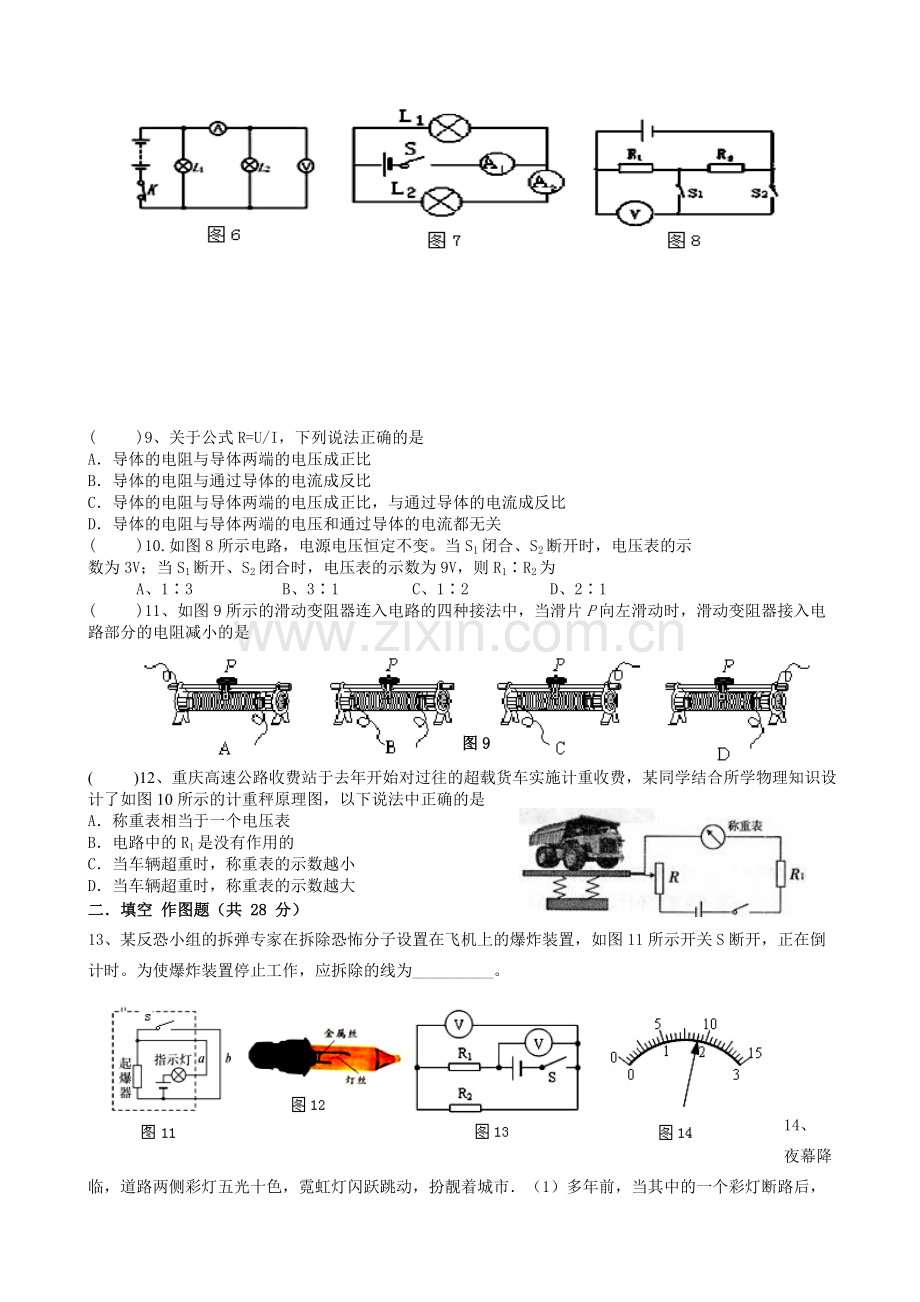

( )7、在如图6所示的电路中，电源电压不变。闭合电键K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是
(A)灯L1短路。  (B)灯L2短路。 (C)灯L1断路。 (D)灯L2断路。
( )8、如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是
A．0.8A，0.4A;   B．0.4A，0.8A; C．1.2A，0.4A;   D．1.2A，0.8A.

( )9、关于公式R=U/I，下列说法正确的是
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
D．导体的电阻与导体两端的电压和通过导体的电流都无关
( )10.如图8所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示
数为3V；当S1断开、S2闭合时，电压表的示数为9V，则R1∶R2为
A、1∶3      B、3∶1     C、1∶2     D、2∶1
( )11、如图9所示的滑动变阻器连入电路的四种接法中，当滑片P向左滑动时，滑动变阻器接入电路部分的电阻减小的是
图9

图9

( )12、重庆高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如
图10所示的计重秤原理图，以下说法中正确的是
A．称重表相当于一个电压表
B．电路中的R1是没有作用的
C．当车辆超重时，称重表的示数越小
D．当车辆超重时，称重表的示数越大
二．填空 作图题（共 28 分）
13、某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的爆炸装置，如图11所示开关S断开，正在倒计时。为使爆炸装置停止工作，应拆除的线为__________。

14、 夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市．（1）多年前，当其中的一个彩灯断路后，整串彩灯同时熄灭，说明彩灯间的连接是    联．（2）改用如图12所示的小彩灯串联成串，一个彩灯熄灭后，其余依然明亮，但取走任一只灯，整串灯也会熄灭．原因是小彩灯正常发光时，电流从       通过；灯丝断裂时，电流从        中通过（选填“灯丝”或“金属丝”）．
15、在如上图13所示的电路中，当闭合开关后，两个电压表的指针偏转均为图14中所示，则电阻R1和R2两端的电压分别为         V和        V。
16、一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图15所示。由图可得定值电阻R的阻值为         Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电流是        A。
图15
图16
图17
17、在如图16所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。

18、在图17所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：当开关S闭合时，灯L1 L2都发光，且电流表的示数不变。
 19、在图18中，用铅笔画线代替导线将图中的实物连接起来（导线不许交叉），并在右侧方框内画出其对应的电路图。要求：两只电灯并联，电流表能测量通过L2的电流(电路中的总电流约为0.6安)。

三、解析题（共20分）
20、如图19所示电路，电源电压保持不变。在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V。求：（1）R1 、R2的阻值；（2）乙图中电流表示数。
图19

四．实验 探究题（共 8 分）
21、在探究并联电路中的电流关系时，小明和小丽都按图20甲所示电路做实验
（1）小明闭合开关发现，发现指针偏转如图乙，产生这种情况的原因是     。
（2）小丽闭合开关发现指针偏转如图丙所示，产生这种情况的原因是          。
图20

22、在“探究导体的电阻跟哪些因素有关”的实验中。
（1）小明的猜想是：①电阻可能与导体的材料有关；小亮的猜想是：②电阻可能与导体的长度有关；
小敏的猜想是：③电阻可能与导体的横截面积有关；
三位同学为上述探究活动准备了四条材料、长度、粗细如图甲所示的电阻线，他们已经完成了下乙图的部分实物连接（接点A、B待接入电阻线）。

（2）该实验是通过比较_______________________来判断接入A、B间的电阻大小；
（3）若电阻受温度的影响可以忽略，要探究猜想②，应该选用两条导线　　　　　　　___________(填导线的代号字母)分别接入A、B进行对比；
（4）如果将电阻线b、d分别接入A、B，可以探究猜想_________；
（5）实验中如果用电流表替换小灯泡，是否可行？答:_____，原因是______ _______ __________。
23、小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω.

(1)请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)．
(2)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，________ _____________________.
②上述实验中，小明用5 Ω的电阻做完实验后，接下来的操作是________，然后将10 Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为________V时，读出电流表的示数．
(3) 为完成整个实验，应该选取最大阻值不小于________Ω的滑动变阻器．

参考答案
一、选择题
1、C 2、A 3、C 4、C 5、D 6、B 7、C 8、D 9、D  10、C 11、C 12、 D
二．填空 作图题（共 28 分）
13、答案：a 14、串 灯丝 金属丝 15、
7.2；1.8 16、 10           0.8
17、变大；变大。

10、生物学家列文虎克于1632年出生在荷兰，他制成了世界上最早的可放大300倍的金属结构的显微镜。他用自制的显微镜发现了微生物。18、连线正确2分。 19、

三、解析题（共20分）

答：无色无味，比空气重，不支持燃烧。20、
（其它解法求出R1 给２分，求出R2给２分，求出乙图中电流表示数给２分。）

2、如果我们想要设计一个合理、清洁的垃圾填埋场，我们首先应考虑要解决的问题有哪些呢？

7、月球的明亮部分，上半月朝西，下半月朝东。

一、填空：

答：硫酸铜溶液的颜色逐渐变浅，取出铁钉后，发现浸入硫酸铜溶液中的那部分变红了。

16、大量的研究事实说明生命体都是由细胞组成的，生物是由细胞构成的。我们的皮肤表面，每平方厘米含有的细胞数量超过10万个。

四、实验,探究题
21、（1）电流表选用的量程偏小                   （2）电流表的正负接线柱接反了

答：说明米饭不是甜的，但米饭含有淀粉，在我们咀嚼的过程中发生了变化，变得有甜味了。22、（2）灯的亮度    （3）a    c     （4）

4、如何借助大熊座找到北极星？（P58）（5）可行            电流表能显示出电路中电流的变化

答：说明米饭不是甜的，但米饭含有淀粉，在我们咀嚼的过程中发生了变化，变得有甜味了。（或：不可行     如果接入的电阻太小，电流过大会烧坏电流表）
23、(1)（图略）
      (2)通过导体的电流与导体电阻成反比　断开开关　2.5　7　(3)35
