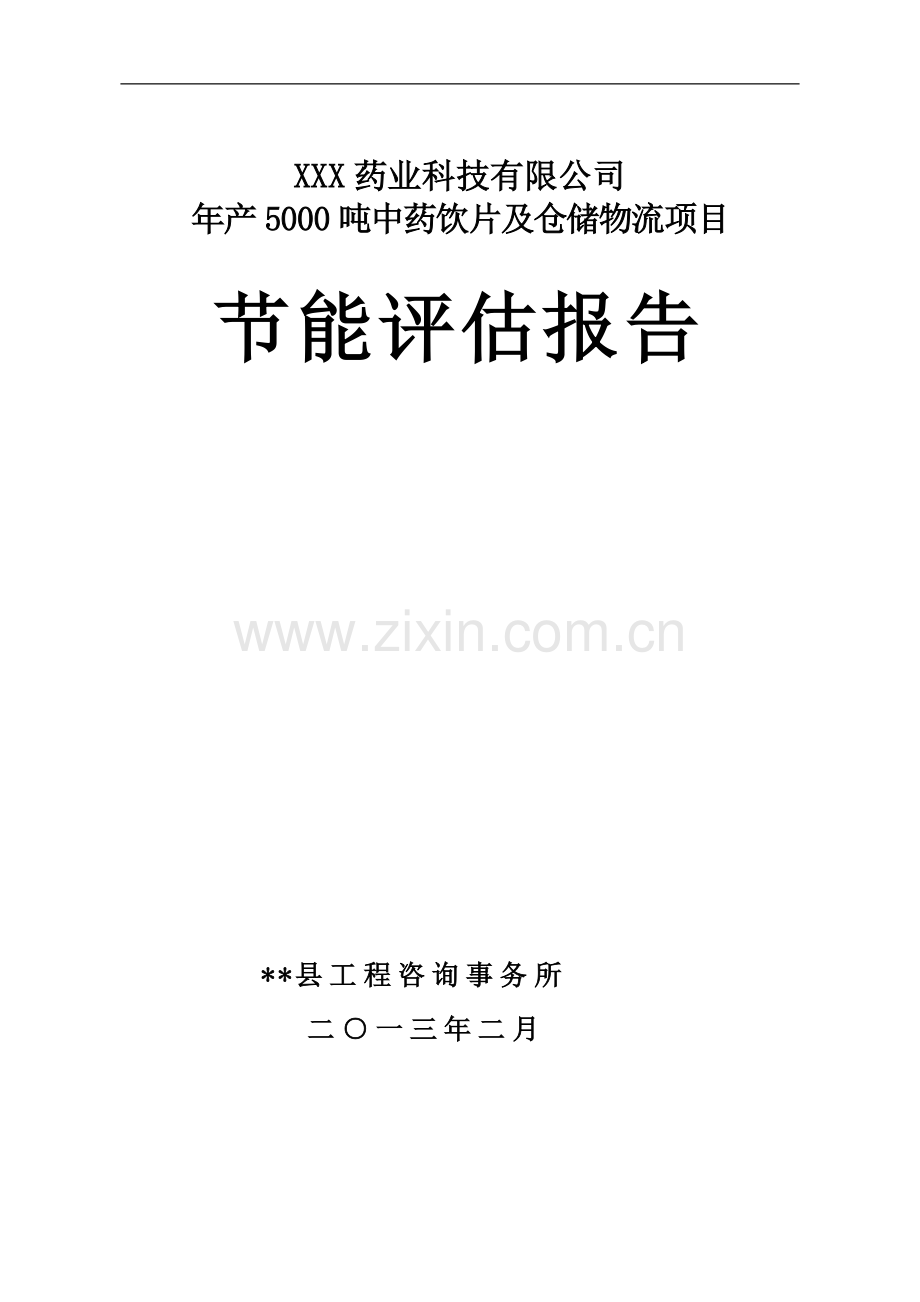

XXX药业科技有限公司
年产5000吨中药饮片及仓储物流项目
节能评估报告

**县工程咨询事务所
二○一三年二月

4

XXX药业科技有限公司年产5000吨中药饮片及仓储物流项目节能评估报告
目 录
第一章 建设单位及项目概况 3
1.1建设单位基本情况 3
1.2项目基本情况 3
第二章 节能评估的主要依据 15
2.1国家现行的法律、法规 15
2.2规章和有关规划、产业政策及准入条件 16
2.3省、市有 关规定 16
2.4标准、规范、技术规定和技术导则 17
2.5其它相关技术资料 18
第三章 项目建设方案节能评估 19
3.1建设方案选择原则及主要内容 19
3.2建筑方案节能评估 22
3.3设备选择原则及对比评价 31
3.4厂区布置原则及主要内容 40
第四章 项目所在地能源供应情况 42
4.1项目使用能源种类、来源及可行性分析 42
4.2项目所在地能源供应情况分析 43
4.3项目使用的各种能源年消耗总量 45
4.4水的使用和供应情况 48
第五章 项目能源消耗及能效水平评估 51
5.1项目用能体系及用能单元划分 51
5.2项目各种用能量核算 51
5.3项目主要用能设备情况 52
5.4各单项能源平衡分析 54
第六章 节能措施及效果分析 56
6.1建筑节能措施 56
6.2生产节能措施 58
6.3资源综合利用情况 63
6.4节能效果分析 64
第七章 项目存在的问题及建议 67
第八章 评估结论 68

66
**县工程咨询事务所
第一章 建设单位及项目概况
1.1建设单位基本情况
1.1.1单位名称：安徽XXX药业科技有限公司
1.1.2单位性质：民营企业
1.1.3单位地址：
1.1.4法人代表：
1.1.5项目联系人及联系方式
联 系 人：
联系电话：
邮政编码：
1.2项目基本情况
（一）项目名称：
安徽XXX药业科技有限公司年产5000吨中药饮片及仓储物流项目。
（二）建设地点：
本项目拟建地点安徽省XX市**县**镇乾隆湖工业集中区。
（三）项目性质、类型：
项目性质为新建项目，类型为工业生产类。
（四）项目投资及建设规模
1.项目投资
（1）总投资
本项目总投资为6600.0万元。
其中：建设投资4461.7万元，占总投资的67.60%；
建设期利息77.5万元，占总投资的1.17%；
流动资金2060.8万元，占总投资的31.22%。
（2）资金筹措
项目总投资6600万元，计划项目建设单位自筹4000.0万元，申请银行贷款2600万元。
2.建设规模：
项目竣工后形成年产5000吨中药饮片及仓储物流的生产能力。
1.2.1项目背景
1、国家及地方政策
《中医药创新发展规划纲要（2006-2020年）》提出：中医药创新发展的基本任务是：“继承、创新、现代化、国际化”。提高中医药医疗服务能力和产业技术水平是中医药自身发展的需求。推进中医药现代化发展的主要任务是：建设现代中医诊疗体系，开展中医药防治重大、疑难疾病以及预防、保健、康复作用的研究；建立中医药疗效、安全性评价方法与标准；研发中医诊疗技术与专用仪器设备，提高中医诊疗水平。选择疗效确切的传统中药进行深入细致的系统研究和开发（“二次开发”）；开展以中药为基源的药品、食品、保健品、化妆品和农用、兽用等高附加值的新产品研发；提高中药产品的质量标准和技术水平。发展绿色中药材种植（养殖）业，促进中药材规范化生产，确保中药产业可持续发展；研制适用于中药生产的工程技术及其装备，提高中药制造业水平；加强对中药商业及其流通方式的现代化研究。
随着我国振兴中药行动计划的出台，WTO 的加入，国家、安徽省关于推进中药产业现代化、标准化的规划的实施，中药产业的发展面临广阔的发展前景，但目前我省中药产业规模相对比较小，从中药材规范化种植、加工、中成药生产，产业链尚未形成。
2009年初，按照安徽省委、省政府“保增长、扩内需、调结构”的总体要求，安徽省出台了《关于服务全省医药经济发展的指导意见》和《振兴皖药行动计划》，有序实施振兴皖药“六大工程”，即“宣传皖药风采打造皖药品牌工程”、“医药经济发展环境优化工程”、“中药材产业化提速增效工程”、“医药科技创新和产学研对接工程”、“皖药质量强基固本工程”、“服务药企招商引资和园区建设工程”等；建设了安徽省医药技术创新公共服务平台，为企业发展出谋划策，提供技术服务；专题召开振兴皖药行动计划推进会和督查会，扩大皖药影响，提升皖药知名度；实施了行政审批一站式集中受理，大力推进中药材产业化进程，加强了对各地医药工业园区建设的指导和监督，安徽医药经济结出了累累硕果。
《XX市扶持和促进中医药事业发展的意见》：“加快发展中药加工制造业和中药养生服务业。扶持本市中药国家保护重点品种“华蟾素”科研和生产，支持华润三九药业公司年加工1万吨中药饮片项目、中药颗粒剂生产项目，加快我市中药产业结构升级；围绕城市服务业发展需要，积极开展中医药养生保健服务，开展与先进地区中医药科技与文化交流、合作。”

2、产业政策分析
本项目符合《产业结构调整指导目录（2007年本）》 鼓励类项目第十一大类医药行业中的第14项中药现代化（濒危稀缺药用动植物人工繁育技术开发；先进农业技术在中药材规范化种植、养殖中的应用；中药有效成份的提取、纯化、质量控制新技术开发和应用；中药现代剂型的工艺技术、生产过程控制技术和装备的开发与应用；中药饮片创新技术开发和产业化，中药复方药物二次开发）。
该项目产品为中药饮片，属于中药饮片创新技术开发和产业化的范畴，项目属于产业结构调整指导目录中鼓励类项目。
该项目的建设符合国家和当地发展规划，有利于发挥当地劳动力资源的优势，解决剩余劳力就业问题，促进当地中药材种植及加工，带动当地农民脱穷致富，推动地方经济发展，维护当地的社会稳定。
1.2.2项目建设的必要性
1、实现中药现代化、产业化和规范化的需要
中医临床用以防病、治病的药物是“汤药”和“中成药”。中药生产要实现现代化和规范化，就必须为中药生产的各个环节制定客观可控而又具体可行的工艺技术参数，使中药生产走工业化生产道路，逐步淘汰落后分散的手工作坊生产状况。引进先进的生产工艺和生产设备，使中药生产机械化和自动化。从硬件到软件，实行符合药品生产GMP要求的规范化管理。为此，就必须建设现代化、产业化和规范化中药饮片生产线。该项目的实施将大大促进XX地区中药生产全面实行现代化、产业化、规范化的进程，为全国中药生产行业起到示范带头作用。
2、发挥公司优势，促进XX中药产业发展的需要
公司多年来一直在药材之乡——安徽亳州从事中药产业，拥有一支成熟的、经验丰富的管理团队，开拓有一定的销售渠道和市场客户，熟悉国家关于中药产业的相关政策及法规。公司现整体迁移到XX，将继续从事中药产业，发挥公司管理及市场优势，做大做强中药产业，促进XX地区中药产业发展的需要。
3、适应市场经济发展的需要
随着我国改革开放的不断深入，社会主义市场经济的不断完善，我国加入世贸后，知识产权、中药生产和市场秩序更加规范，加强中药饮片生产的规范化和产业化的任务十分紧迫。国家即将实行中药饮片生产批准文号制度，同时国际市场要求中药饮片质量标准与国际上发达国家关于制定天然药物质量标准的要求接轨。因此，建设规范化中药饮片生产线，加快中药产业化开发，以适应市场经济发展的需要。
4、促进**县农业产业化进程的需要
随着中医药现代化步伐加快及中药制药企业规模化的发展，中成药原药材的生产及供应正受到前所未有的关注，而目前中药材供应混乱，药材质量得不到保证成为制药企业发展的瓶颈。中药生产企业要发展，要做大做强，必须依靠建立中药材GAP药源基地。公司多年来一直致力于中药材GAP种植基地的建设，今后将继续继续扩大基地种植面积和品质，为农民种植中药材起到示范引导作用，从根本上改变农民在种植中药材品种的盲目性，增加农民收入，做大做强中药材产业，促进农业产业化的技术水平，提高农副产品的附加值和科技含量，进一步增加农民收入，带动农民迅速致富，促进农村经济的可持续发展。项目的实施具有良好的经济效益和社会效益，对推动全县产业结构的调整，优化产业结构，促进全县经济发展具有十分重要的意义。
5、**县新的经济增长点
项目的建设，不仅能推动中医药业的发展，而且能促进相关行业的发展，如交通运输业、通信业、饮食服务业等，对于增加**县的凝聚力和辐射力，有着现实和深远的意义；同时，项目的建设，还能解决剩余劳动力的就业问题。项目不仅可为临床提供疗效高、无污染、品种及规格齐全、质量上乘的中药饮片，确保了人民用药的安全有效，满足人民日常保健需求，而且促进了**县经济的发展，是**县新的经济增长点和农民致富的重要途径，能促进区域经济的发展，经济和社会效益显著。
1.2.3市场分析
1、市场供求现状
中药行业是中国国内赢利能力较强的行业，产品利润率高。在整个医药行业内部，中成药工业的收益水平较高。中国中药工业与石油工业、橡胶工业等41个工业行业相比，8项经济指标中有7项名列前茅，其中百元固定资产利税率仅次于烟草加工业。我国中药行业发展迅速，中成药和中药饮片的销售占国内医药市场的四成以上。
来自工业和信息化部的数据显示，2010年上半年医药运行呈平稳增长态势，主要体现在以下方面：
产销稳定增长。1~6月，规模以上医药工业增加值同比增长14.9%；工业销售产值5644.1亿元，同比增长24.8%。在工业销售产值中，化学原料药和化学药品制剂制造业分别完成1029亿元和1575.4亿元，同比分别增长22.1%和19.4%；中成药制造业和中药饮片加工业分别完成1107.2亿元和316.1亿元，同比分别增长27.6%和38.1%；生物生化制品制造业完成571.5亿元，同比增长35.2%；医疗仪器设备及器械、卫生材料及医药用品制造业分别完成500.9亿元、290.5亿元，同比分别增长21.2%、26.3%。
出口快速增长。规模以上医药工业1~6月实现出口交货值605.8亿元，同比增长28.3%。其中，化学原料药和化学药品制剂制造业分别完成233.2亿元和58.8亿元，同比分别增长26.5%和28.2%；中成药制造业和中药饮片加工业分别完成20.4亿元和11亿元，同比分别增长31.6%和11.5%；生物生化制品制造业完成78.2亿元，同比增长48.1%；医疗仪器设备及器械、卫生材料及医药用品制造业分别完成153亿元、39亿元，同比分别增长22.5%、25%。
利润大幅上升。规模以上医药工业1~5月实现利润470.2亿元，同比增长37%。其中，化学原料药和化学药品制剂制造业分别完成78.9亿元和148.5亿元，同比分别增长50.4%和30%；中成药制造业和中药饮片加工业分别完成86.1亿元和18.5亿元，同比分别增长27.8%和57.4%；生物生化制品制造业完成62.8亿元，同比增长63.4%；卫生材料及医药用品制造业完成18.1亿元，同比增长31.2%；医疗仪器设备及器械完成40.3亿元，同比增长20.4%。1~5月，规模以上医药工业亏损企业累计亏损22.1亿元，同比下降2.1%。
投资平稳增加。1~5月医药工业累计完成固定资产投资572.4亿元，同比增长28.3%。
2、市场前景分析
中药是我国独具特色的一个优势医药产品门类，不仅具有几千年的用药实践，而且具有系统的理论支撑。由于中药临床应用有效、安全、低毒，越来越广泛地为人们所接受，特别是当今的医疗模式已由治疗为主向预防、治疗、康复保健相结合的模式转变，祟尚自然、返朴归真已成为全人类医疗保健的大趋势，加上中医药在治疗疑难病症方面取得的突破性进展及中药基础研究的不断进步，带动了中药产品需求的迅速增长，在全球天然药物应用中独树一帜。据世界卫生组织统计，全球 140个国家和地区，约有40亿人在使用中草药治病。
随着我国改革开放的深入，国力的增强，人民生活水平的提高，人均医药消费将迅速增长。根据国家药品监督管理局与市场管理司最近预测，我国中药产品，国内销售每隔6-8年翻一番，这无疑为我国医药产业，尤其是中医药产业的发展提供巨大的消费市场和发展动力。
中药饮片是中国中药产业的三大支柱之一，是中医临床辨证施治必需的传统武器，也是中成药的重要原料，其独特的炮制理论和方法，无不体现着古老中医的精深智慧。随其炮制理论的不断完善和成熟，目前它已成为中医临床防病、治病的重要手段。
 2009年8月20日我国首次将中药饮片纳入国家基本药物。为了保证群众的用药需求，另一方面对价格合理，推动了我国中医药事业的发展，国家推出了有关中药饮片的管理制度。
中药行业由于迎合了近年来国际上绿色消费的热潮，而且在产业化和规模化上找到了正确的方向，实现了超过其他行业的发展速度和效益水平，具有广阔的发展前景。
3、营销策略、方案、模式
（1）营销策略
营销采取经销代理制，组织力量加强研究市场信息，及时掌握国内需求动向，搞好新品开发，质量稳定，品种多样化，以市场和销售指导生产，树立品牌意识，制订品牌战略，积极谋求市场竞争优势，发展电子商务，为客户提供高效、快捷的销售网络服务。
（2）营销方案
定位以内销为主，销往各大药房、医院、制药厂。也可以通过厂家直销或连锁店销售。项目产品在同类型的产品中具有一定的价格优势，同时依靠稳定的产品质量、优质服务和地理优势来赢得客户的信赖和销售市场。
（3）营销模式
产品销售是企业的生命线，公司十分重视销售队伍和销售网络的建设，结合该项目建设，计划组建十余人的销售队伍，聘请市场营销专家和经验丰富的营销人员对销售队伍进行经常性的业务培训，来提高销售人员的业务知识和水平。加大广告宣传力度，实施广告效应。进一步完善地区经销代理制，加强营销队伍建设，以人为本，建立激励和约束机制，充分发挥员工的积极性和潜力。努力提高企业产品的知名度和市场占有率。
4、 市场风险分析
（1）项目产品市场风险因素分析
1）技术进步加快，新产品和新替代产品的出现，导致部分用户购买转向，减少了对项目产品的需求，影响项目产品的预期效益；
2）新竞争对手加入，市场趋于饱和，导致项目产品市场占有份额减少；
3）市场竞争加剧，出现产出品市场买方垄断，项目产出品的价格急剧下降；或者出现投入品市场卖方垄断，项目所需的投入品价格大幅度上涨，这种激烈的价格竞争，导致项目产品的预期效益减少；
4）国家的一些宏观政策（如货币政策、财政政策、行业政策、地区发展政策等）发生变化，会导致市场价格波动而产生风险。
（2）防范和降低风险对策
本项目在技术、资源等多方面均具有较强的竞争优势，足够形成威胁的竞争对手较少，而且项目产品的市场缺口较大，产品市场前景广阔，只要抓好产品质量和生产经营管理，本项目的市场风险就会较小。另外，项目在产品价格的确定时采取了稳妥的原则，并充分考虑了WTO的准入及经济全球化的影响，因此价格风险也不大。本项目符合国家产业发展政策。该项目的实施将会给农业产业结构调整、农民增收带来巨大的收益，它是顺应了国计民生的发展形势，因此没有政策风险。
1.2.4主要技术经济指标
1、年产白芍、白芷、板蓝根、丹参、牡丹皮、桔梗等其他中药饮片5000吨；
2、年可实现销售收入12000.0万元，
3、生产期正常年份总成本费用为9950.0万元，
4、经营成本9679.0万元。
5、、正常年份实现利润总额1669.1万元，营业税金及附加34.6万元，增值税346.3万元，企业所得税417.3万元，净利润1251.8万元；
6、总投资收益率23.81%，
7、内部收益率22.02%，
8、税后净现值2955.3万元，
9、盈亏平衡点31.81%，
10、借款偿还期3.47年（含建设期），
11、投资回收期为5.68年（含建设期）。
1.2.5项目实施进度
1、建设工期
本项目从初步设计开始，到建成投产交付使用时间为18个月，从2010年12月至2012年5月。
2、项目实施进度安排
为了保证项目的实施，应逐项编制项目实施网络计划，监控项目实施进度，做到技术准备、土建施工、设备订货、安装调试等各项工作协调一致，按计划进行。
（1）2010年12月编制可行性研究报告并上报审批；
（2）2011年1月进行初步设计（包括审批时间）、施工图设计，同期进行设备及土建工程招标；
（3）2011年2月—2012年3月进行土建工程施工；
（4）2011年11月—2012年3月设备选型及设备购置、交付；
（5）2012年4月进行设备安装调试；
（6）2012年5月进行试运营、工程验收及正式运营。

第二章 节能评估的主要依据
2.1国家现行的法律、法规
（1）《中华人民共和国节约能源法》（2008年4月1日施行）；
（2）《中华人民共和国清洁生产促进法》（2003年1月1日施行）；
（3）《国务院关于加强节能工作的决定》（国发[2006]28号）；
（4）《国务院关于发布促进产业结构调整暂行规定的通知 》（国发[2005]40号）；
（5）《能源发展“十二五”规划》（国家发改委20011年4月）；
（6）《国家发展改革委关于印发固定资产投资项目节能评估和审查指南（2006）的通知 》（发改环资 [2007] 21号）；
（7）《“十二五”十大重点节能工程实施意见》（发改环资[2011]1457号）；
（8）《中国节能技术政策大纲》（2006年）；
（9）《安徽省节约能源条例》；
（10）《安徽省固定资产投资项目节能评估和审查管理暂行办法》；
（11）《安徽省政府办公厅关于印发安徽省“十二五”工业结构调整和发展规划纲要的通知》；
（12）《关于加强工业类固定资产投资项目能源消耗准入管理工作的通知》（皖发改工业发[2006]1197号）；
（13）《产业结构调整指导目录（2005本）》（发改委令第40号）
（14）《XX市产业结构调整指导目录（试行）》；
（15）《XX市产业导向目录—制造业部分》。
2.2规章和有关规划、产业政策及准入条件
（一）《国务院关于加强节能工作的决定》（国发[2006]28号）；
（二）《建设工程质量管理条例》（国务院令第279号）；
（三）国务院关于印发节能减排综合性工作方案的通知》（国发[2011]26号）；
（四）《节能中长期专项规划》（发改环资[2004]2505号）；
（五）《国家发展改革委关于加强固定资产投资项目节能评估和审查工作的通知》（发改环资〔2007〕21号）；
（六）《国务院关于发布促进产业结构调整暂行规定的通知》（国发[2005]40号）；
（七）《国家鼓励发展的资源节约综合利用和环境保护技术》(国家发改委2005第65号)；
（八）《产业结构调整指导目录》（国家发改委令 第40号）；
（九）《中国节能技术政策大纲 》（发改委、科技部2006年修订）；
（十）《实施工程建设强制性标准监督规定》（建设部令第81号）；
2.3省、市有 关规定
(一)《安徽省节能监察办法》
(二)《安徽省新型墙体材料发展应用与建筑节能管理规定》
(三)《XX市节能减排全民行动实施方案》
(四)《XX市节能中长期专项规划》
(五)《XX市可再生能源中长期发展规划》
2.4标准、规范、技术规定和技术导则
（1）《综合能耗计算通则》（GB2589－2008）；
（2）《用能设备能量测试导则》（GB6422－2009）；
（3）《用能单位能源计量器具配备与管理通则》（GB17167－2006）；
（4）《能源管理体系要求》GB/T3484-2009；
（5）《企业能量平衡通则》GB/T3484-2009；
（6）《设备热效率计算通则》（GB/T2588－2000）；
（7）《企业节能量计算方法》（GB/T13234－2009）；
（8）《工业企业能源管理导则》（GB/T15587－2008）；
（9）《评价企业合理用电技术导则》（GB/T3485－1998）；
（10）《评价企业合理用热技术导则》（GB/T3486－1993）；
（11）《节水型企业评价导则》（GB/T7119－2006）；
（12）《建筑照明设计标准》GB50034-2004
（13）《建筑采光设计标准》GB50033-2001
（14）《低压配电设计规范》GB/T50054-1995
（15）《供配电系统设计规范》GB/T50052-1995
（16）《通用用电设备配电设计规范》GB50055-93
（17）《建筑给水排水设计规范》GB50015-2003
（18）《室外给水设计规范》GB50013-2006
（19）《室外排水设计规范》GB50014-2006
（20）《10kV及以下变电所设计规范》GB50053-1994
（21）《3-110KV高压配电装置设计规范》GB50060-1992
（22）《公共建筑节能设计标准》GB50189-2005
（23）《绿色建筑评价标准》GB/T50378-2006
2.5其他相关技术资料
<<安徽XXX药业科技有限公司年产5000吨中药饮片及仓储物流项目可行性研究报告书>>

第三章 项目建设方案节能评估
3.1建设方案选择原则
3.1.1场址地点、占地面积及地理位置
本项目建设选址地点，位于安徽省XX市**县**镇乾隆湖工业集中区，占地面积63亩，交通便利。
3.1.2土地利用现状
场址为规划建设用地，整个基地地势较平坦。
3.1.3场址建设条件
1、工程地质与水文地质条件
场址已由XX市建筑勘察设计研究勘察队完成施工段岩土工程详勘。根据“场地岩土工程勘察报告”，场地土以粘性为主，场区内地下水埋深1.3米，属上层潜水，水位受季节性雨水影响，变化明显，变化幅度约1.5米。地下水对混凝土无腐蚀性。场地和地基稳定，无采空、塌陷等不良地质现象，适宜本项目工程建设。
按国家地震局有关文件，本场地土的基本地震裂为6度。根据国家标准《建筑抗震设计规范》（GB50011-2001）的规定，本工程抗震设防类别为丙类。据区域地质资料，场地中风化灰岩埋深80米，场地等效剪切波速为186米/秒，场地土不为软场地土，场地类别为III类。属抗震有利地段。
2、气候、气象
本地区属于北暖温带湿润季风气候区，冬季寒冷干燥、夏季高温多雨、春秋寒暖适中，年平均气温14.5℃，全年主导风向平均风速2.2m/s，年平均风速1.9m/s。年平均降雨量863 mm，年最大降雨量1441.4mm、年最小降雨量502.4mm，年平均湿度70%，年最大降雪深度20cm，霜期平均80天。
3、地表水系及地下水
XX市东、西有寒武、奥陶系地质构成。山丘平行延伸两侧，其余均为平原，海拔一般为23.5-32.5米，地势由西北向东南倾斜，坡度为万分之一。北区第四纪地层分布广泛，地基承载力山前地带可达18吨/平方米。地下水层多为石灰岩层隙间水，含水较丰富。项目区最大冻土深度20厘米，地震烈度6度。建设用地的综合自然条件较好；XX区域大地构造属中淮地台鲁西隆起区南极，区境范围内除寒武系、奥陶系有部分裸露外，其余均为第四系掩盖，低山残匠占全部总面积的4.7%。本区第四系分布广泛， 孔隙水储存于第四系砂层之中，主要大气降水为主补给水源。浅层地下水流向与地形坡降及河流方向一致，由西北向东南。地下水位升降随季节(降水量)变化，地下水对混凝土无侵蚀作用。
4、土壤条件
（1）层耕土，层厚0.3-0.5米，黄褐色，可塑、销湿，结构销密，以粉质粘土为主，为新近沉积土。
（2）层粉质粘土，层厚0.6-0.9米，灰褐色，可塑，含钙质结构核及铁猛质结核，粒径多为5-60毫米，土面光滑无光泽，干强度中等，韧性中硬，中压缩性，结构较致密。
（3）层粉质粘土，层厚10.0-10.3米，地层描述同（2）层粉质粘土。
（4）层粉土，层厚7.0-7.3米，浅黄色，中密，含钙质结核，粘径2-15毫米。中夹0.2-0.4米粉质粘土薄层，局部成互层，粉质粘土呈黄褐色，可一硬塑状。
（5）层粉质粘土，未揭穿，棕红色，坚硬，中缩性，土面光滑无光泽，干强度中等，韧性中硬，中压缩性，结构较致密。
根据钻探、原位测试及室内试验成果分析，结合地区经验，天然地基方案，地基承载力特征fak及压缩模理 Es值建议采用下表：
地层编号
岩土名称
地基承载力特征值（KPa）
压缩模（MPa）量值
备注
（1）
耕土
80
开挖

（2）
粉持粘土
160
5.74

（3）
粉质粘土
190
6.48

（4）
粉土
180
9.26

（5）
粉质粘土
280
8.84

若采用桩基方案，桩基设计参数，见下表：
层号
极限侧阻标准值Qsik(KPa)
极限端标准值Qsik(KPa)
极限侧阻标准值Qsik(KPa)
极限端标准值Qsik(KPa)
（1）
87
3100
82
980
（2）
85
2800
80
990
（3）
82
3000
78
1000
（4）
70
2500
60
900
（5）
80
2600
98
1400
本工程记久性基础墙压力计算参数，见下表：
土层号
2
3
湿重度
19.9
20.0
内聚力c（Kpa）
52.4
41.6
内摩擦角￠（度）
17.9
15.3
挡墙基底土磨擦系数
0.35
0.35
5、交通运输条件
XX环境优越，交通便捷。符夹、青阜、青芦三条铁路穿境而过，北接陇海线，东连京沪线，西入大京九。公路交通国道、省道四通八达，连霍高速、合徐高速呈“十”字型在此交叉，驱车南下合肥、东进港口城市连云港只需2小时左右。距徐州观音机场仅有50公里。内河航运入淮河、通长江，直达上海港。本项目位于**县韩村镇小湖孜村**县国光纸业有限公司老厂区内，地理位置较为优越，交通便利，有利于产品、设备和原材料运输。
6、公用设施社会依托条件
项目所需的燃料及动力方向的煤、电、水都有非常有利的使用条件。
3.2建筑方案节能评估
3.2.1建筑维护节能规定性指标
按照建筑物能耗情况和围护结构能耗占全年能耗的比例特征，安徽省的公共建筑应按下列两类进行节能设计：
① 甲类建筑——设有空气调节系统且单幢建筑面积大于等于20000 ㎡，或建筑高度超过50.0m 的公共建筑；
② 乙类建筑——设有空气调节系统且单幢建筑面积小于20000 ㎡，或建筑高度低于50.0m 的公共建筑。
本项目公共建筑为乙类建筑。
建筑的围护结构是室内环境与室外环境的分界线，室内外的热量交换主要是通过围护结构进行的，因此其热工性能的优劣，是直接影响建筑使用能耗大小的一个重要因素。根据《安徽省公共建筑节能设计标准》，建筑围护结构的热工性能应符合表3-3、3-4的规定。
表3-3甲类公共建筑围护结构传热系数和夏季遮阳系数限值
围护结构部位
传热系数K[W/（m2·K）]
重质结构
轻质结构
屋面
≤0.50
0.40
外墙（包括非透明幕墙）
≤0.70
0.50
底面接触室外空气的架空和外挑楼板
≤0.70
外门窗（包括透明幕墙）
传热系数K[W/（m2·K）]
遮阳系数SW（西向/东、南向/北）
单一朝向外窗（包括透明幕墙）
窗墙面积比≤0.20
≤3.6
-
0.20＜窗墙面积比≤0.30
≤3.2
≤0.40/≤0.50/-
0.30＜窗墙面积比≤0.40
≤2.7
≤0.35/≤0.45/0.55
0.40＜窗墙面积比≤0.50
≤2.4
≤0.32/≤0.40/0.50
0.50＜窗墙面积比≤0.70
≤2.1
≤0.28/≤0.35/0.45
屋顶透明部分
≤2.5
≤0.30
表3-4乙类公共建筑围护结构传热系数和夏季遮阳系数限值
围护结构部位
传热系数K[W/（m2·K）]
重质结构
轻质结构
屋面
0.70
0.50
外墙（包括非透明幕墙）
1.00
0.70
底面接触室外空气的架空和外挑楼板
1.00
外窗（包括透明幕墙）
传热系数K[W/（m2·K）]
遮阳系数SW（西向/东、南向/北）
单一朝向外窗（包括透明幕墙）
窗墙面积比≤0.20
4.0
-
0.20＜窗墙面积比≤0.30
3.5
0.45/0.50
0.30＜窗墙面积比≤0.40
3.0
0.40/0.45
0.40＜窗墙面积比≤0.50
2.8
0.35/0.40
0.50＜窗墙面积比≤0.70
2.5
0.25
屋顶透明部分
3.0
0.40

注：①在外遮阳时，外窗综合遮阳系数SW=外窗的遮阳系数SC×外遮阳的遮阳系数SD；无外遮阳时，外窗综合遮阳系数=外窗的遮阳系数；表中均指夏季综合遮阳系数；冬季遮阳系数应≥0.65；
②外墙传热系数为包括结构性热桥在内的总平均传热系数；
③轻质结构指热惰性指标D≤2.5的钢木结构墙体、屋面（如彩钢夹芯板屋面、钢结构外墙等)。
表3-5 地面和地下室外墙的热阻限值
围护结构部位
热阻R（m2·K/W）
地面或不采暖、无空调地下室顶板
≥1.20
采暖、空调地下室外墙（与土壤接触的墙）
≥1.20
1、地面热阻系指建筑基础持力层以上各层材料的热阻之和；
2、地下室外墙热阻系指土壤以内各层材料的热阻之和。

分隔空调房间与非空调房间（区域）的隔墙和楼板的传热系数不应大于2.0 W/( m2·K) 。
建筑物外墙与屋面等热桥部位的冬季内表面温度，以及地下室外墙及地面的内表面温度在空气设计温度条件下不应低于室内空气露点温度。
夏季自然通风条件下，外墙与屋面内表面最高温度不应大于当地夏季室外计算温度最高值。
建筑外门窗气密性能不应低于《建筑外窗气密性能分级及检测方法》GB7107规定的6级。其气密性能分级指标值：单位缝长空气渗透量为0.50＜q1≤1.5[m3/(m·h)]；单位面积空气渗透量为1.50＜q2≤4.5[m3/(m·h)]。
透明幕墙整体气密性能不应低于建筑幕墙国家标准中规定的3级。其气密性能分级指标值：建筑幕墙开启部分为0.50＜qL≤1.5[m3/(m·h)]；建筑幕墙整体(含开启部分)为0.50＜qA≤1.2[m3/(m·h)]。
外门窗综合遮阳系数（SW）取外窗遮阳系数系数（SC）与建筑外遮阳系数（SD）的乘积。外门窗无外遮阳时，外窗综合遮阳系数（SW）取外窗遮阳系数（SC）。
从热工设计的角度，无论采用何种形式的维护结构，只要满足以上热工设计参数的限值，维护结构就可以达到节能设计目标值的效果。根据以上的原则，分别对本项目中外墙、屋顶和门窗的设计方案进行优选。
3.2.2建筑维护结构节能技术措施
1、屋面节能技术措施
屋面热工性能对整个建筑负荷的影响较大，尤其是对顶层的房间。做好屋面的节能措施主要是选好保温隔热材料，屋面的保温隔热材料应选导热系数小、蓄热系数大、吸水率低的材料。本项目平屋面保温层采用A级保温层+加气混凝土找坡层。
表3-6 屋面传热系数判定
材料名称
（由外到内）
厚度
导热
系数
蓄热系数
修正
系数
热阻
热惰性指标
（mm）
W/(m2.K)
W/(m2.K)

m2.K/W
D=R*S
细石混凝土（内配筋）
40
1.740
17.00
1.00
0.02
0.39
A级保温层
40
0.070
0.32
1.10
1.81
0.39
水泥砂浆
20
0.930
11.37
1.00
0.02
0.24
钢筋混凝土
120
1.740
17.20
1.00
0.07
1.19
各层之和
220
—
—
—
1.92
2.21
屋顶热阻Ro=Ri+∑R+Re=2.07 m2.K/W
屋顶传热系数K=1/Ro=0.48W/m2.K
屋顶满足K=0.48，满足《安徽省公共建筑节能设计标准》的规定
2、外墙节能技术措施
外墙是建筑维护结构主体，是室内外热交换的主要部位。墙体尽量选用导热系数低材料，做到以自保温为主，外保温为辅。在选用外保温系统时，要注意必须满足水密性抗风压以及温度湿度变化的耐候性要求，同时要满足防火要求。本项目外墙措施如下：
1）本工程外墙墙体材料为200厚钢筋混凝土剪力墙和有自保温性能的砼加压气块。
2）采用外墙外保温构造措施
外墙外保温建筑构造的保温层中部用粉煤灰混凝土加压砌块，外部选用35厚无机玻化微珠保温（A级不燃材料）。
表3-7 外墙传热系数判定
材料名称
（由外到内）
厚度
导热
系数
蓄热系数
修正
系数
热阻
热惰性指标
（mm）
W/(m2.K)
W/(m2.K)

m2.K/W
D=R*S
无机玻化微珠保温
35
0.070
0.045
1.20
0.18
0.39
砼加压气块
200
0.147
2.36
1.36
1.20
2.83
混合砂浆
10
0.870
10.75
1.00
0.01
0.12
墙体各层之和
245
—
—
—
1.39
3.14
墙体热阻Ro=Ri+∑R+Re=1.54m2.K/W
墙体传热系数K=1/Ro=0.65W/m2.K
墙体满足K=0.65，满足《安徽省公共建筑节能设计标准》的规定
3、外窗节能技术措施（含阳台门透明部分）
门窗是薄壁的轻质构体，是耗热的薄弱环节，普通单层玻璃窗能量损失约为建筑物冬季保温或夏季降温能耗的50%以上，改善其绝热性能是节能的重点工作之一。在满足通风、采光和里面的要求前提下，应尽量根据不同朝向控制窗墙比，尽量避免东西向开大窗。同时，要根据空调设备的价格和制冷、采暖费用的比较确定合适的外窗类型。
1）各朝向外窗选用断热铝窗，中空玻璃。
2）公建外窗选用断热铝，中空玻璃。
3）户门采用成品钢质保温防护门。
表3-8 外窗传热系数判定
规格型号
窗墙比
传热系数W/(m2.K)
窗墙比限值
K限值
断热铝合金单框普通中空玻璃窗5+9A+5
0.15
3.00
窗墙面积比≤0.20
≤3.3
满足《安徽省公共建筑节能设计标准》的规定
表3-9 门窗的气密性判定表
楼层
气密性等级
气密性等级限值
1-6层
4级
不低于4级
7层及7层以上
6级
不低于4级
满足《安徽省公共建筑节能设计标准》的要求

表3-10 户门传热系数判定
户门类型
规格型号
传热系数
指标限值
户门
钢质保温防护门
3.0
≤3.0
满足《安徽省公共建筑节能设计标准》的要求
4、居
