综合布线有线电视建设工程施工合同.doc

编号：14

弱 电 工 程 施 工 合 同
鄂尔多斯市康巴什新区新闻中心建筑智能化工程综合布线、有线电视系统

（ 本）

甲方（全称）：鄂尔多斯市政府投资工程基本建设领导小组

乙方（全称）：陕西卡鹏电子有限责任公司

签定日期：2007年 5 月 25 日

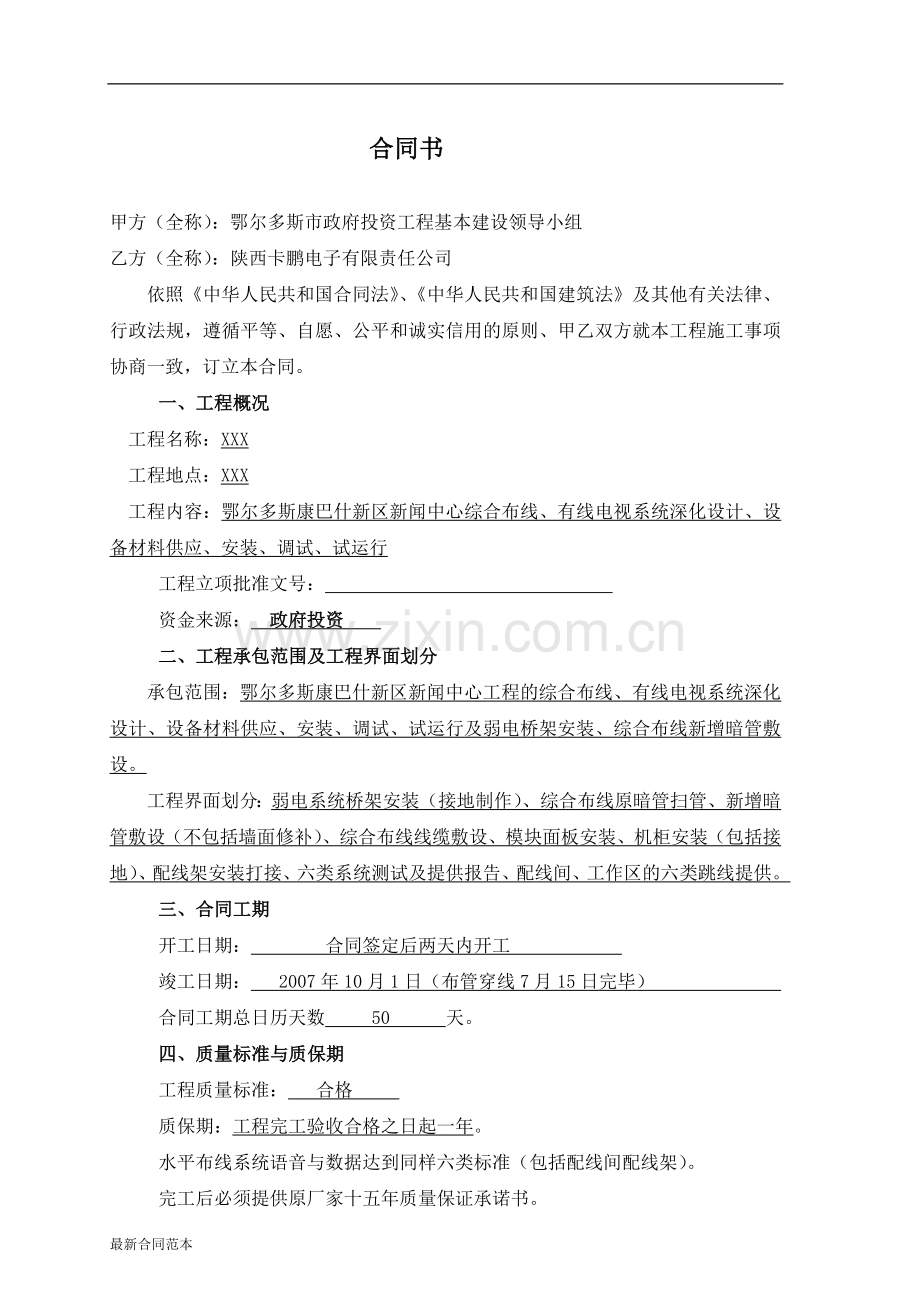

合同书

甲方（全称）：鄂尔多斯市政府投资工程基本建设领导小组
乙方（全称）：陕西卡鹏电子有限责任公司
依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律、行政法规，遵循平等、自愿、公平和诚实信用的原则、甲乙双方就本工程施工事项协商一致，订立本合同。
一、工程概况
工程名称：XXX
工程地点：XXX
工程内容：鄂尔多斯康巴什新区新闻中心综合布线、有线电视系统深化设计、设备材料供应、安装、调试、试运行
工程立项批准文号：
资金来源： 政府投资
二、工程承包范围及工程界面划分
承包范围：鄂尔多斯康巴什新区新闻中心工程的综合布线、有线电视系统深化设计、设备材料供应、安装、调试、试运行及弱电桥架安装、综合布线新增暗管敷设。
工程界面划分：弱电系统桥架安装（接地制作）、综合布线原暗管扫管、新增暗管敷设（不包括墙面修补）、综合布线线缆敷设、模块面板安装、机柜安装（包括接地）、配线架安装打接、六类系统测试及提供报告、配线间、工作区的六类跳线提供。
三、合同工期
开工日期： 合同签定后两天内开工
竣工日期： 2007年10月1日（布管穿线7月15日完毕）
合同工期总日历天数 50 天。
四、质量标准与质保期
工程质量标准： 合格
质保期：工程完工验收合格之日起一年。
水平布线系统语音与数据达到同样六类标准（包括配线间配线架）。
完工后必须提供原厂家十五年质量保证承诺书。
五、合同价款
包括三个部分
第一部分：投标总价（包括货物价费、安装费、总包服务费、包装费、运杂费、二次搬运费、培训费、调试费、各种税费等）
金额（大写）：壹佰零贰万玖千伍佰壹拾元整（人民币）￥：102.951万元
本部分价款包括投标文件2420个信息点的综合布线系统施工、安装及测试费用。
第二部分：深化设计后新增布线价款
深化设计后新增信息点1654个，本部分工程量的材料质量需同投标文件相同，材料数量和综合单价以审定结果为准。
第三部分：桥架安装、管线敷设价款
本部分工程量待竣工后据实结算，单价和总价以审定结果为准。
六、总包服务费的计算
按分包工程总价的2%计算（不包括外购设备价值）。
七、付款方式
1、投标总价部分付款支付（付款时间、方式：按以下时间顺序由买方支付给卖方）
1）本合同无预付款,每月25日前,乙方向甲方报送本月已完工程进度月报表和次月进度计划表,甲方在10日内组织审核完毕,根据审核后月进度款拨付。进度款为本月完成工程量的70％。
2 ）工程进度款最高付至工程款的70％，通过验收合格后付至合同款的90％。同时开具设备费、安装费、运杂费全额发票。
3） 其余合同价格的10%作为质量保证金，计 10.2951 万元，待合同设备在质保期满（正常运行一年）无质量问题后7日内付清。
八、组成合同的文件
组成本合同的文件包括：
1、本合同协议书
2、中标通知书
3、投标书及其附件
4、本合同通用条款、专用条款详见中华人民共和国建设部国家工商行政管理局联合制定的建设工程施工合同（GF－1999－0201）
5、标准、规范及有关技术文件
6、投标报价单
7、用户方提出的深化设计要求
8、甲、乙双方法人授权书原件
9.招标文件、投标书及其附件是本合同不可分割的部分
九、违约及索赔
1、根据合同施工期限，乙方每延误工期一天，需向甲方支付合同总价款的0.3%；
2、根据合同付款期限，甲方每延迟付款一天，需向乙方支付未付工程款的0.3%；
3、乙方所供材料及系统未达到投标文件或本合同约定质量标准时，可视为乙方严重违约，乙方应承担本合同造价的30%的违约金。
十、不可抗力
合同执行期间，如遇不可抗力（战争、火灾、瘟疫等）因素以及其他经双方同意属于不可抗力的事故，致使合同履行受阻时，双方应通过友好协商在合理的时间内达成进一步履行合同的协议。
十一、争议解决
合同执行期间发生争议时，由双方友好协商解决，协商不成时可向鄂尔多斯市仲裁委员会申请仲裁。
十二、本合同一式肆份，甲方与乙方各执两份。
十三、合同生效
合同订立时间： 2007 年 5 月 25 日
合同订立地点： 鄂尔多斯市康巴什新区
本合同双方约定 双方签字盖章 后生效。

甲方：（公章）鄂尔多斯市 乙方：（公章）北京海湾威尔
政府资承工程基本建设领导小组 电子工程有限公司
住 　　所： 住 　　所：北京海淀区中关村大街19号新中关大厦17层
法定代表人： 法定代表人：于志宏
委托代理人： 委托代理人：
电　　　话：0477-8583000 电　　　话：010 82487777
传　　　真：0477-8583180 传　　　真：010 82487779－1235
开户银行： 开户银行：北京建行中关村支行
帐　　号： 帐　　号：11001085700053001234
邮政编码：017000 邮政编码： 100080

附件1：
承包人供货内容及技术要求
一、 设备名称、数量
有线电视系统
序号
货物名称
型号规格
数量
单价
合价
制造商
1
光接收机

1
5120.00
5120.00
国产
2
干线放大器
4734D
4
1328.00
5312.00
杰士美
3
二分配器
2772S
2
10.00
20.00
杰士美
4
二分支器
2872S
40
14.00
560.00
杰士美
5
三分配器
2773S
4
14.00
56.00
杰士美
6
四分配器
2774S
10
15.00
150.00
杰士美
7
四分支器
2874S
30
19.00
570.00
杰士美
8
用户盒

200
10.00
2000.00
国产
9
同轴电缆
SYWV75-9
1000
9.00
9000.00
国产
10
同轴电缆
SYWV75-5
7000
4.00
28000.00
国产
11
放大器箱
350*500*160
4
416.00
1664.00
国产
12
分支分配器箱
300*400*160
46
320.00
14720.00
国产

设备费合计

67172.00

综合布线系统
序号
货物名称
型号
规格
数量
单价
合价
制 造商
备注
A区综合布线配置
工作区
1
K2系列RJ45双位面板
FA3--08ⅪB
140
5.00
700.00
普天
K86、MK120采用进口美国GE公司PC材料制成，K2采用国产PC材料制成，K86、K2系列为瓷白色，MK120系列为瓷白和浅灰色。
2
K2系列RJ45单位面板
FA3--08ⅪA
12
5.00

60.00
普天
K86、MK120采用进口美国GE公司PC材料制成，K2采用国产PC材料制成，K86、K2系列为瓷白色，MK120系列为瓷白和浅灰色。
3
中间配线箱(暗装)125回线
JPX211C
47
248.00
11656.00
普天
容量分别为125和200回线，可提供明、暗装形式。
4
六类25回线高频接线模块

94
83.00
7802.00
普天

5
6类RJ45插座模块
NJA5.566.034
292
41.00
11972.00
普天
IDC：簧片接触针部位镀金50μ(inch)，连接线径0.5mm，卡接可重复次数>200次接触电阻(不包括体电阻)：正常大气压条件下接触电阻≤2.5mΩ绝缘电阻：正常大气压条件下绝缘电阻≥1000MΩ抗电强度：DC 1000V(AV 700V)1分钟无击穿和飞弧现象寿命：插头插座可重复插拔次数≥750次材料：PC颜色：白色技术质量标准：ISO/IEC11801
水平区
6
6类4对UTP电缆
HSYV6 4*2*0.5
114
1238.00
141132.
00
普天
外径：0.54mm(23AWG)；绝缘外径：0.9mm
电缆外径：5.2mm ；牵引时最小弯曲半径：42mm
可承受张力：78N；燃烧等级：IEC332.1
管理区
7
19”配线柜（30U）
XG.30U.60
1
3127.00
3127.00
普天

8
19”配线柜（20U）
XG.20U.60
2
2553.00
5106.00
普天

9
19”配线柜（35U）
XG.35U.60
2
3465.00
6930.00
普天

10
光纤分线盒(24芯)
GPB11E
5
701.00
3505.00
普天

11
ST适配器
GSP-ST
80
21.00
1680.00
普天

12
1米单芯ST多模尾纤(62.5um)
CWQ-ST/PC-1*3.0-A1b-1
80
29.00
2320.00
普天

13
2米ST-SC双芯多模跳纤
GTX/ST-SC-2*3.0-A1b-2
5
116.00
580.00
普天
0.9mm/2.0mm/2.4mm/3.0mm
14
6类24位RJ45插座
FA3-08XVE
20
891.00
17820.00
普天

15
2米6类RJ45-RJ45跳线
NJA3.695.107
422
31.00
13082.00
普天
符合六类以及TIA/EIA568A（B）针结构，可作为配线架跳线或设备电缆连接。
16
6类单面120回线高频接线模块盘
NJA4.431.029
17
809.00
13753.00
普天
IDC： 簧片镀银，可接线径0.4～0.6mm，卡接可重复次数>200次
17
单面120回线背装架
NJA6.150.159
4
54.00
216.00
普天

18
FT2-55H型六类单面8对高频接线模块
NJA4.830.084
30
49.00
1470.00
普天

19
管理线盘
NJA4.431.000
20
83.00
1660.00
普天

垂直
20
3类25对UTP室内电缆
HSGYV3 25*2*0.5
8
5825.00
46600.00
普天
线规：0.5mm铜导线；绝缘外径：0.9mm
电缆外径： 11.8mm；牵引时最小弯曲半径：95mm；燃烧等级：IEC332.1
21
4芯室内多模光纤(62.5/125um)
DSB-V-O-04-Alb
240
15.00
3600.00
普天

22
8芯室内多模光纤(62.5/125um)
DSB-V-O-08-Alb
660
25.00
16500.00
普天

B区综合布线配置
工作区

0.00

1
K2系列RJ45双位面板
FA3--08ⅪB
281
5.00
1405.00
普天

2
K2系列RJ45单位面板
FA3--08ⅪA
45
5.00
225.00
普天

3
中间配线箱(暗装)
JPX211C
30
248.00
7440.00
普天

4
六类25回线高频接线模块

50
83.00
4150.00
普天

5
超5类25回线高频接线模块
FT2-55
5
41.00
205.00
普天

6
SC光纤插座面板
GA01A
4
74.00
296.00
普天

7
6类RJ45插座模块
NJA5.566.034
607
41.00
24887.00
普天

水平区

0.00

8
6类4对UTP电缆
HSYV6 4*2*0.5
164
1238.00
203032.
00
普天

9
3类25对UTP室内电缆
HSGYV3 25*2*0.5
2
5825.00
11650.00
普天

10
ST-SC双芯多模跳纤(110米）
GTX/ST-SC-2*3.0-A1b-110
4
660.00
2640.00
普天

管理区
11
19”配线柜（20U）
XG.20U.60
7
2553.00
17871.00
普天

12
19”配线柜（35U）
XG.35U.60
1
3465.00
3465.00
普天

13
光纤分线盒(24芯)
GPB11E
8
578.00
4624.00
普天

14
ST适配器
GSP-ST
96
17.00
1632.00
普天

15
1米单芯ST多模尾纤(62.5um)
CWQ-ST/PC-1*3.0-A1b-1
96
29.00
2784.00
普天

16
2米ST-SC双芯多模跳纤
GTX/ST-SC-2*3.0-A1b-2
8
116.00
928.00
普天

17
6类24位RJ45插座
FA3-08XVE
22
891.00
19602.00
普天

18
2米6类RJ45-RJ45跳线
NJA3.695.107
431
31.00
13361.00
普天

19
6类单面120回线高频接线模块盘
NJA4.431.029
22
809.00
17798.00
普天

20
单面120回线背装架
NJA6.150.159
4
54.00
216.00
普天

21
FT2-55H型六类单面8对高频接线模块
NJA4.830.084
21
49.00
1029.00
普天

22
管理线盘
NJA4.431.000
22
83.00
1826.00
普天

23
接线工具
XQ401-C
3
297.00
891.00
普天

垂直
24
3类25对UTP室内电缆
HSGYV3 25*2*0.5
4
5825.00
23300.00
普天

25
4芯室内多模光纤(62.5/125um)
DSB-V-O-04-Alb
340
15.00
5100.00
普天

26
8芯室内多模光纤(62.5/125um)
DSB-V-O-08-Alb
635
25.00
15875.00
普天

设备间
27
19”配线柜（40U）
XG.40U.60
1
3836.00
3836.00
普天

28
6类单面120回线高频接线模块盘
NJA4.431.029
14
809.00
11326.00
普天

29
光纤分线盒(24芯)
GPB11E
13
578.00
7514.00
普天

30
ST适配器
GSP-ST
156
17.00
2652.00
普天

31
1米单芯ST多模尾纤(62.5um)
CWQ-ST/PC-1*3.0-A1b-1
312
29.00
9048.00
普天

C区综合布线配置
工作区

0.00

1
K2系列RJ45双位面板
FA3--08ⅪB
177
5.00
885.00
普天

2
K2系列RJ45单位面板
FA3--08ⅪA
19
5.00
95.00
普天

3
中间配线箱(暗装)
JPX211C
12
248.00
2976.00
普天

4
六类25回线高频接线模块

16
83.00
1328.00
普天

5
超5类25回线高频接线模块
FT2-55
4
41.00
164.00
普天

6
6类RJ45插座模块
NJA5.566.034
373
41.00
15293.00
普天

水平区

0.00

7
6类4对UTP电缆
HSYV6 4*2*0.5
69
1238.00
85422.00
普天

8
3类25对UTP室内电缆
HSGYV3 25*2*0.5
1
5825.00
5825.00
普天

管理区
9
19”壁式配线柜（12U）
BG.12U.01
8
1114.00
8912.00
普天

10
光纤分线盒(12芯)
GPB11E
8
578.00
4624.00
普天

11
ST适配器
GSP-ST
48
17.00
816.00
普天

12
1米单芯ST多模尾纤(62.5um)
CWQ-ST/PC-1*3.0-A1b-1
48
29.00
1392.00
普天

13
2米ST-SC双芯多模跳纤
GTX/ST-SC-2*3.0-A1b-2
8
116.00
928.00
普天

14
6类24位RJ45插座
FA3-08XVE
12
891.00
10692.00
普天

15
2米6类RJ45-RJ45跳线
NJA3.695.107
225
31.00
6975.00
普天

16
6类单面120回线高频接线模块盘
NJA4.431.029
11
809.00
8899.00
普天

17
单面120回线背装架
NJA6.150.159
4
54.00
216.00
普天

18
FT2-55H型六类单面8对高频接线模块
NJA4.830.084
29
49.00
1421.00
普天

19
管理线盘
NJA4.431.000
12
83.00
996.00
普天

垂直
20
3类25对UTP室内电缆
HSGYV3 25*2*0.5
8
5825.00
46600.00
普天

21
4芯室内多模光纤(62.5/125um)
DSB-V-O-04-Alb
650
15.00
9750.00
普天

22
8芯室内多模光纤(62.5/125um)
DSB-V-O-08-Alb
650
25.00
16250.00
普天

附件2
技术规范
综合布线系统：
根据综合布线的系统组成结构分析，且结合鄂尔多斯康巴新闻中心平面图的实际，系统数据点1082个（其中4个光纤口）；语音点1334个。综合布线系统中每个信息点（包括语音点）做到标识唯一决不重复。数据点采用6类非屏蔽系统。
整个布线系统由工作区子系统，水平布线子系统，干线子系统，设备间子系统，管理子系统五个子系统构成。充分考虑了高度的可靠性，高速率传输特性及可扩充性。各自系统总体设计规划如下：工作区子系统：语音/数据点均采用六类非屏蔽信息模块配平口单、双孔面板；水平布线子系统：语音/数据点均采用六类4对非屏蔽双绞线。干线子系统：话音主干采用三类100、200、300回大对数铜缆，其容量按照与语音信息点超过1：1的比例配置；数据主干采用1根8芯多模光纤；从电信机房引入到设备间的干线，数据部分由电信光纤引入，语音部分采用大对数电话电缆。设备间子系统：光纤部分采用光纤配线架，语音干线采用110无腿配线架。所有设备均为模块化设备，并安装在19"标准机柜内，以保持机房或竖井的整洁美观。管理子系统：水平线缆一侧语音、数据均采用RJ45快接式六类非屏蔽配线架，光纤部分采用光纤配线架，语音干线采用无腿配线架。所有设备均为模块化设备，并安装在19"标准机柜内，以保持机房或竖井的整洁美观。
工作区子系统
工作区子系统是指信息端口以外的空间，但通常习惯将电信插座列入工作区子系统。网络信息系统采用6类非屏蔽系统,普天信息插座是普天专利产品之一。工作区子系统主要设备为面板和模块插座。面板采用标准86面板，白色，86X86，单、双孔，墙上型安装，适配国产86X86暗盒。该面板可支持1个到2个插座模块。
本工程水平布线系统选用的器件详见下：
Ø 面板
面板包括新K2和MK120系列单口、双口、四口面板。K86、MK120采用进口美国GE公司PC材料制成，K2采用国产PC材料制成，K86、K2系列为瓷白色，MK120系列为瓷白和浅灰色。
Ø RJ45模块
我公司生产RJ45模块依据国际标准ISO/IEC568设计制造，5.566.034型RJ45模块100MHz时其最差线对近端串音衰减高达44dB，模块化设计，免接线工具，使用灵活方便。
(1) 简要说明：
TIA/EIA 568设计制造的性能优异的UTP电缆用8线式插座模块，100MHz时其最差线对近端串音衰减高达44dB。专利设计的全金属化簧片结构，无印制板，确保长期使用的可靠性。模块化设计，免接线工具，使用灵活方便。5.566.034模块是5.566.090的改进型号，后部压线盖设计更合理。
(2) 技术说明：
● IDC：簧片接触针部位镀金50μ(inch)，连接线径0.5mm，卡接可重复次数>200次
● 接触电阻(不包括体电阻)：正常大气压条件下接触电阻≤2.5mΩ
● 绝缘电阻：正常大气压条件下绝缘电阻≥1000MΩ
● 抗电强度：DC 1000V(AV 700V)1分钟无击穿和飞弧现象
● 寿命：插头插座可重复插拔次数≥750次
● 材料：PC
● 颜色：白色
● 技术质量标准：ISO/IEC11801
Ø 6类24位RJ45插座
(1) 简要说明：
FA3-08XVB型24位RJ45插座(新)可安装于19~标准机架。该插座结构新颖，拔插和理线更加方便。插座后部采用IDC卡接模块，由于采用了模块化设计，产品结构更趋合理并最大限度的避免非正常使用造成的伤害，同时极大的提高了可靠性和耐用性。模块中采用了独特平衡技术的6类8P8C和印刷版，使得衰减、近端串扰、远端串扰等指标超过6类标准要求，传输带宽超过250MHz，各项技术指标均远超国际标准要求。该插座采用了独有的双面示名条，管理功能更加完善，该设计使得施工和日后的管理更加方便简单，同时前面板的示名条可根据现场情况打印(打印格式可从下载专区下载)。
(2) 技术说明：
● IDC：簧片整体镀镍，接触部位镀金50μ，可接线径0.5mm，卡接可重复次数>200次
● 接触电阻（不包括体电阻）：正常大气压条件下接触电阻≤2.5mΩ
● 绝缘电阻：正常大气压条件下绝缘电阻≥1000MΩ
● 抗电强度：DC 1000V（AC 700V）1分钟无击穿和飞弧现象
● 寿命：插头插座可重复插拔次数≥750次
● 面板颜色：黑色
● 技术质量标准：ISO/IEC11801
信息点表如下：
根据甲方所提供的信息点位统计表，我们可以得到以下的信息：我们这次设计的范围是新闻大厦的综合布线，整个系统的点数分布如下表所示：
楼层
双口信息
单口信息
中间箱
光纤
电话交接箱
A区
一层
4

12

二层
24

2

三层
31

四层
5
1

五层
20
2
8

六层
18
1
9

七层
20
2
8

八层
18
4
8

机房

2

B区
一层
12
14
3
4
3
二层
27
5

2
三层
58
2
1

四层
54
9

五层
33
2
2

六层

17

七层
52
2
2

八层
45
10

机房

1

C区
一层
16
4

二层
19
2

三层
11
1
3

四层
18
2
5

五层
34
2

六层
40
1

七层
21
2

4
八层
18
3

机房

2

总计
598
76
80
4
9
双口信息：一个数据、一个语音；单口信息：一个语音；中间箱：6个语音、6个数据；电话交接箱：20对电话。
Ø 6类4对UTP电缆性能
外径：0.54mm(23AWG) 绝缘外径：0.9mm
电缆外径：5.2mm 牵引时最小弯曲半径：42mm
可承受张力：78N 燃烧等级：IEC332.1
色谱：白兰/兰、白橙/橙、白绿/绿、白棕/棕
以上为标准数值，我公司电缆性能指标均留有相应余量，且本公司生产的6类线缆中心带有“十”字骨架，最大限度的减少了线对之间的串扰，是我公司的专利。
1.1.1 水平布线子系统
水平布线子系统的作用是将干线子系统线路延伸到用户工作区，水平布线子系统区别于干线子系统的区别是：水平布线子系统处于同一楼层，并端接在信息插座或区域布线的中转点上。上述的电缆数采用4对UTP（非屏蔽双绞线），它们能支持大多数现代通信设备。在需要某些宽带应用时，可以采用光缆。
水平布线子系统一端端接于信息插座上，另一端端接在干线接线间、卫星接线间或设备机房的管理配线架上。
RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。如下图所示：
本布线方案设计水平电缆自插座（距地面通常为30CM）沿墙走预埋的线槽，出房间走楼层水平金属线槽至各竖井楼层配线间。
垂直干线子系统
干线子系统是建筑物内网络系统的中枢，该子系统把公共系统设备互连起来，由它将各楼层的水平子系统联系起来。它提供建筑物的干线(馈电线)电缆的路由。通常由垂直大对数铜缆或光缆组成，它的一端端接于设备机房的主配线架上，另一端通常端接在楼层接线间的各个管理分配线架上。
在本设计方案中，干线可分为两部分，第一部分为设备间到管理间的数据和语音。数据系统采用普天DSB-V-0-12A1b型多模光纤，由主机房向各管理间敷设。主要用于支持网络状态工作的用户，可提供高品质数据传输通道，采用光缆可不受电磁信号干扰，大大提高网络可靠性，同时使系统具备极高的升级能力，可支持目前最先进的网络技术(如FDDI、ATM及100BaseT等)。在本项目中，设备间到管理间之间各采用1根DSB-V-0-12A1b型8芯多模光纤。
话音系统及低速数据传输采用HSGYV325*2*0.5型3类25对语音主干电缆，该线缆支持100M的传输，完全可以满足现在以至今后的语音传输要求。该线缆由通讯机房向各管理间敷设，通过跳结管理可灵活配置楼内信息网络。在本项目中，根据各水平子系统的语音点多少配备HSGYV3 25*2*0.5型3类25对语音主干电缆的数量。
第二部分为从设备间到电信机房之间的数据和语音。数据部分根据电信接入网的不同有所区别，但目前常规做法是由电信光纤引入到网络机房，在通过电信部门提供的光电转换设备接连到路由器，因此在本设计方案中不对此数据传输部分进行设计。
l 主干布线路由
本工程主干布线自各楼层配线间、经电缆竖井和走廊内预设主干线槽，汇至建筑物主配线间BD，主干光纤和电缆在主干线槽里走线并良好绑扎。
l 主干布线器件
Ø 3类25对UTP电缆性能
线规：0.5mm铜导线 绝缘外径：0.9mm
电缆外径： 11.8mm 牵引时最小弯曲半径：95mm
燃烧等级：IEC332.1
组色
色谱： 白、红、黑、黄、紫
兰、橙、绿、棕、灰
电气特性：
频率（MHz）
最大衰减（Db/100m）
最小近端串
音衰减（Db）
ACR（dB）
1
2.6
41
38
4
5.6
32
26
10
9.8
26
16
16
13.1
23
10
Ø 光缆连接器
SC、FC及ST光缆连接器
应用范围：
l 该连接器是一种高性能商业级器件，很容易应用于家庭或办公室的环境。无论是ST、FC或SC都是提供单模及多模两种品种。这种可以重复使用的光缆连接器不需要特殊工具，因为它是旋转到光缆上而不会破坏它，因此才能在必要时重复组装。
l 特点及优势：
l 约在2分钟内就可以组装起来
l 可在3毫米带外套光缆、900微米及250微米光纤上组装外，它也跟2.5毫米及2.0毫米的光缆兼容的。
l 组装时不需要采用胶水及压接钳
l 连接器可以重复使用及端接
能符合的标准规范：
l SC、FC及ST连接器符合TIA/EIA-568-A规范
l 在性能及拉力强度则符合工业标准
管理子系统
管理子系统由交连、互连和配线架和信息插座式配线架以及相关跳线组成。管理点为连接其它子系统提供连接手段。交连和互连允许你将通信线路定位或重新定位到建筑物的不同部分，以便能更容易地管理通信线路。
通过卡接或插接式跳线，交叉连接允许你将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。
在本设计方案中，本方案设计部分包括21个分配线间，配置报价单按照分配线间已经做了详细配置，设备间位于B区八层机房内。系统共计21个配线（管理间）。这样的设计不仅能够方便管理，而且可以有效的节约成本（体现在综合布线和计算机网络中）。
在本设计方案中，水平线缆一侧语音、数据均采用RJ45快接式六类非屏蔽配线架，光纤部分采用光纤配线架，语音干线采用无腿配线架。所有设备均为模块化设备，并安装在19"标准机柜内。水平部分配线架数据采用六类24口快捷式配线架。
每个管理间设机架式光纤配线架和12ST型12口ST耦合器面板用于主干光缆的机柜内的端接。机架式光纤配线架采用标准19英寸机架模式。ST适配模采用多模ST耦合器和多模ST连接器。光纤跳线采用双芯多模光纤跳线。
由于管理间和设备间采用设备种类相同或接近，因此设备清单在设备间子系统中统一配置。
设备间子系统
设备间子系统由设备间中的跳线电缆、适配器组成，它把中央主配线架与各种不同设备互连起来，如PBX，网络设备和监控设备等与主配线架之间的连接。通常该子系统设计与网络具体应用有关，相对独立于通用的结构布线系统。
主设备间向各管理间星形配出多模光纤、数据干线和三类大对数干线。多模光纤和数据干线用以沟通主设备间与各管理间中网络设备的主干光纤高速数据通道；三类大对数干线用以开通楼内的语音终端及电信局远程通道及通过双绞线开通各楼层多用户终端。
1) 设备间的环境条件如下：
Ø 室内照明不低于150Lx。
Ø 温度保持在18－27摄氏度之间。
Ø 湿度保持在30%－50%之间。
Ø 通风良好，清洁。
Ø 室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。
Ø 每个电源插座的容量不小于3000W。
Ø 设备间应安装符合法规要求的消防系统。耐火等级应符合现行国家标准《高层民用建筑防火规范》、《建筑设计防火规范》及《计算站场地安全要求》的规定。
Ø 设备间的室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间内的装修应满足工艺要求，经济适用。若根据设备、环境要求需设活动地板时，活动地板应作防静电处理。
Ø 应尽量靠近服务电梯，以便装运笨重设备；
Ø 应尽量远离有害气体源以及存放腐蚀、易燃、易爆炸物处。
Ø 设备间应远离强振源、强噪声源，避开强磁场的干扰。
为了便于网络设备的跳接管理及维护，本布线工程设计建议设备间与配线间设置同一处。
系统性能指标和测试方法
概述及标准
施工完成后，我们对系统进行两种测试：
l 线路测试：采用专用的六类电缆测试仪对标准所规定的布线系统的各项技术指标进行测试，包括所有信息点的接线图、长度、串扰、衰减量等指标。
l 联机测试：选取若干个工作站，进行实际的联网测试。
整个布线系统包括双绞线和光纤两种线路，每条链路我们都要用专用的测试仪测试。
双绞线连接：根据ISO/11801国际标准或TIA/EIA标准。
光纤连接：根据ISO/11801国际标准Optical Class之要求制定。
被测线路的定义
双绞线连接
测试指标
六类测试标准，我方将采用TIA/EIA所规定的CAT5E指标或ISO11801 CLASS D POWERSUM 指标，并且选用2级以上精度的测试专用仪器。
这一标准要求测试的主要指标包括：
测试项目
标准要求
接线图，Wire Map

长度，Length
< 100米
阻抗，Characteristic impedance
100±15ohm
近端串扰，Near-end crosstalk loss
*
衰减，Attenuation
*
* 衰减和近端串扰两项指标，按照标准要求，在0-100MHz的频率区间内多次采样，标准要求的限值也不是一个常量而是一个公式，在不同的频率点有不同的值。
测试仪内自动存贮了各种标准的限值，它自动地逐项指标进行测试、比较，并报告结果。
测试仪器
采用Fluke公司的新型双绞线测试仪来测试双绞线线路。
用Fluke DSP系列测试仪主机 外加Fluke FTK光纤测试工具包来测试光纤线路。
测试仪器清单（不在此次报价内）
序 号
型 号
用 途
1
Fluke DSP－SR系列
智能型双绞线测试仪
2
Fluke FTK
