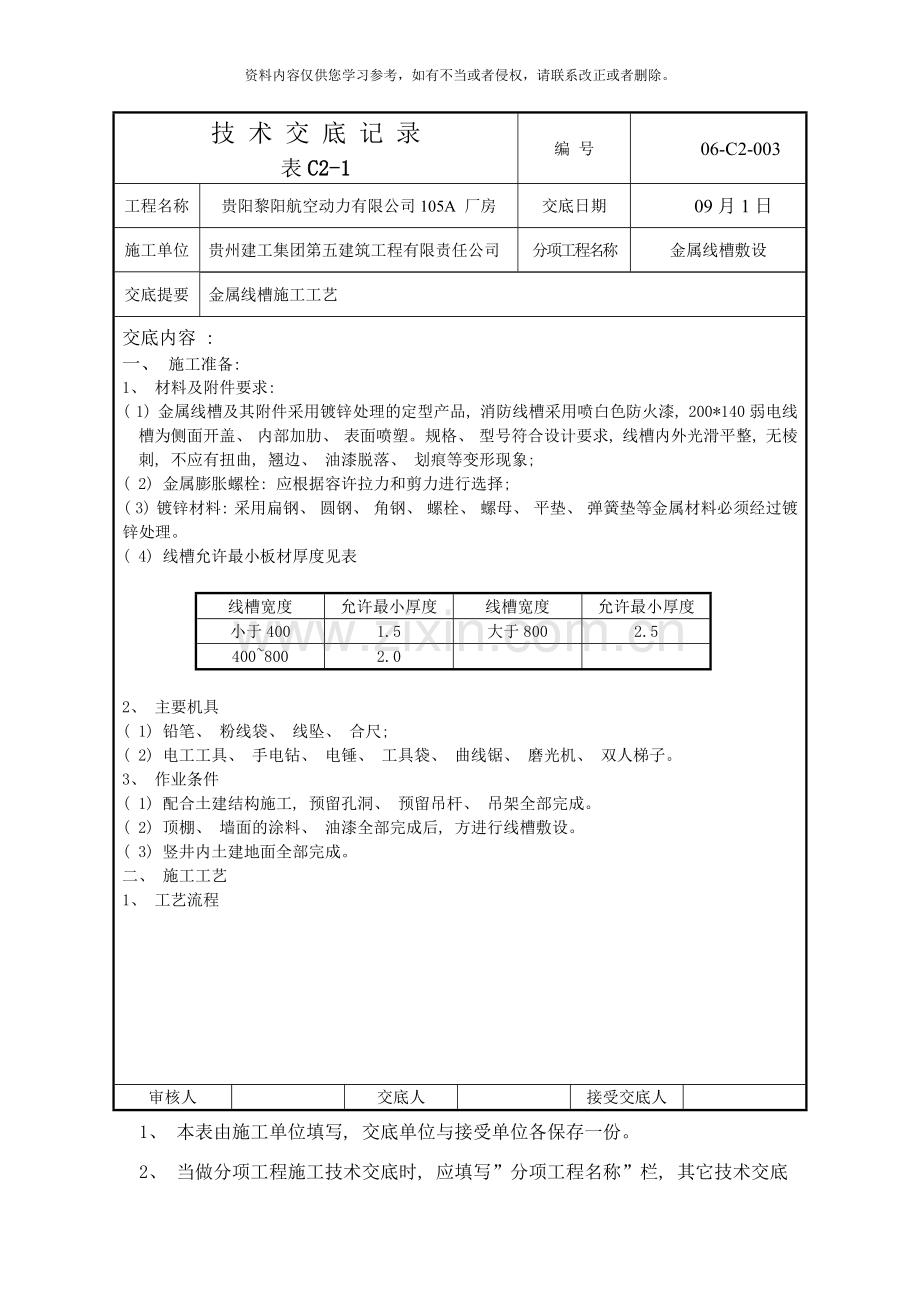

技 术 交 底 记 录
表C2-1
编 号
06-C2-003
工程名称
贵阳黎阳航空动力有限公司105A 厂房
交底日期
09月1日
施工单位
贵州建工集团第五建筑工程有限责任公司
分项工程名称
金属线槽敷设
交底提要
金属线槽施工工艺
交底内容 :
一、 施工准备:
1、 材料及附件要求:
( 1) 金属线槽及其附件采用镀锌处理的定型产品, 消防线槽采用喷白色防火漆, 200*140弱电线槽为侧面开盖、 内部加肋、 表面喷塑。规格、 型号符合设计要求, 线槽内外光滑平整, 无棱刺, 不应有扭曲, 翘边、 油漆脱落、 划痕等变形现象;
( 2) 金属膨胀螺栓: 应根据容许拉力和剪力进行选择;
( 3) 镀锌材料: 采用扁钢、 圆钢、 角钢、 螺栓、 螺母、 平垫、 弹簧垫等金属材料必须经过镀锌处理。
( 4) 线槽允许最小板材厚度见表

线槽宽度
允许最小厚度
线槽宽度
允许最小厚度
小于400
1.5
大于800
2.5
400~800
2.0

2、 主要机具
( 1) 铅笔、 粉线袋、 线坠、 合尺;
( 2) 电工工具、 手电钻、 电锤、 工具袋、 曲线锯、 磨光机、 双人梯子。
3、 作业条件
( 1) 配合土建结构施工, 预留孔洞、 预留吊杆、 吊架全部完成。
( 2) 顶棚、 墙面的涂料、 油漆全部完成后, 方进行线槽敷设。
( 3) 竖井内土建地面全部完成。
二、 施工工艺
1、 工艺流程
审核人

交底人

接受交底人

1、 本表由施工单位填写, 交底单位与接受单位各保存一份。
2、 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。

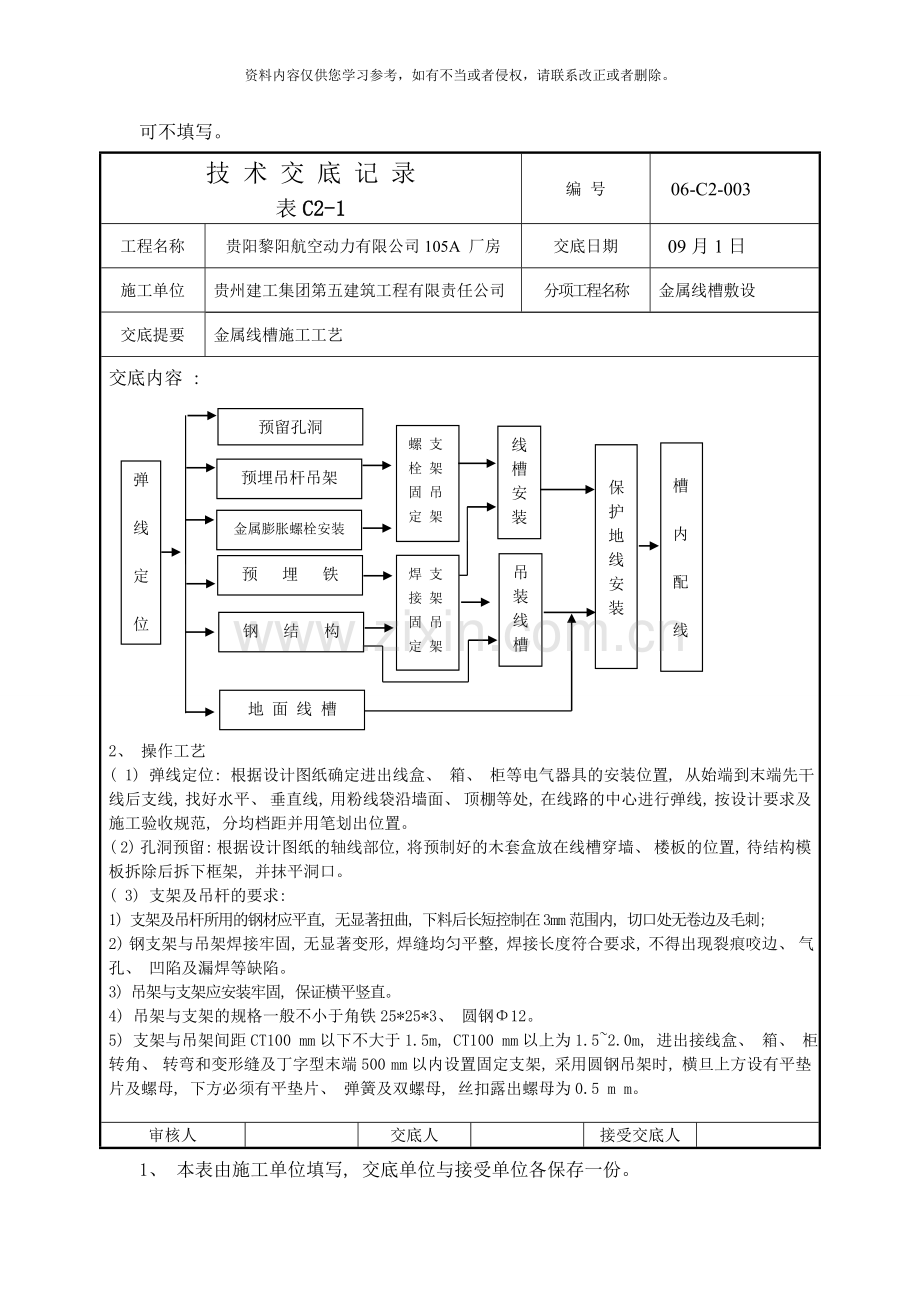

技 术 交 底 记 录
表C2-1
编 号
06-C2-003
工程名称
贵阳黎阳航空动力有限公司105A 厂房
交底日期
09月1日
施工单位
贵州建工集团第五建筑工程有限责任公司
分项工程名称
金属线槽敷设
交底提要
金属线槽施工工艺
交底内容 : 吊装线槽
焊 支
接 架
固 吊
定 架

螺 支
栓 架
固 吊
定 架

弹

线

定

位

槽

内

配

线

保护地线安装
线槽安装
地 面 线 槽
预 埋 铁
钢 结 构

预留孔洞

预埋吊杆吊架

金属膨胀螺栓安装

2、 操作工艺
( 1) 弹线定位: 根据设计图纸确定进出线盒、 箱、 柜等电气器具的安装位置, 从始端到末端先干线后支线, 找好水平、 垂直线, 用粉线袋沿墙面、 顶棚等处, 在线路的中心进行弹线, 按设计要求及施工验收规范, 分均档距并用笔划出位置。
( 2) 孔洞预留: 根据设计图纸的轴线部位, 将预制好的木套盒放在线槽穿墙、 楼板的位置, 待结构模板拆除后拆下框架, 并抹平洞口。
( 3) 支架及吊杆的要求:
1) 支架及吊杆所用的钢材应平直, 无显著扭曲, 下料后长短控制在3mm范围内, 切口处无卷边及毛刺;
2) 钢支架与吊架焊接牢固, 无显著变形, 焊缝均匀平整, 焊接长度符合要求, 不得出现裂痕咬边、 气孔、 凹陷及漏焊等缺陷。
3) 吊架与支架应安装牢固, 保证横平竖直。
4) 吊架与支架的规格一般不小于角铁25*25*3、 圆钢Φ12。
5) 支架与吊架间距CT100 mm以下不大于1.5m, CT100 mm以上为1.5~2.0m, 进出接线盒、 箱、 柜、 转角、 转弯和变形缝及丁字型末端500 mm以内设置固定支架, 采用圆钢吊架时, 横旦上方设有平垫片及螺母, 下方必须有平垫片、 弹簧及双螺母, 丝扣露出螺母为0.5 m m。
审核人

交底人

接受交底人

1、 本表由施工单位填写, 交底单位与接受单位各保存一份。
2、 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
06-C2-003
工程名称
贵阳黎阳航空动力有限公司105A 厂房
交底日期
09月1日
施工单位
贵州建工集团第五建筑工程有限责任公司
分项工程名称
金属线槽敷设
交底提要
金属线槽施工工艺
交底内容 : ( 4) 金属膨胀螺栓安装要求:
1) 金属膨胀螺栓适用与C5以上的混凝土和实心砖墙, 不适用与空心砖墙。
2) 钻头直径+5mm~-3 mm, 深度不超过+0.3 mm, 钻孔后应将孔内残余的碎硝净理干净。
3) 金属膨胀螺栓固定后, 其头部偏斜不大于2 mm。
4) 金属膨胀螺栓套管的质量应符合产品的技术要求。
( ５) 金属膨胀螺栓安装方法:
1) 首先沿墙壁或顶板根据设计图进行弹线定位, 标出点的位置。
2) 根据吊架或吊架的负重, 选择相应的金属膨胀螺栓及钻头, 所选的钻头长度不大于套管长度3 mm;
3) 打孔深度应将套管全部埋入墙内或顶板内后, 表面平其为宜。
4) 首先净除干净打好的孔洞内的碎硝, 然后再用木锤或垫上木块后, 用铁锤将膨胀螺栓敲进洞内, 以保证套管与建筑物表面平齐, 螺栓端部外露, 敲击时不得伤螺栓的丝扣。
( 6) 线槽安装:
1) 线槽平整无扭曲变形, 内壁无毛刺, 接缝处紧密平直, 各种附件齐全。
2) 线槽连接口处应平整, 接缝处紧密平直, 槽盖装上应平整, 无翘角, 出线口位置正确。
3) 线槽经过变形缝时, 线槽本身应断开, 线槽内用连接板连接, 不得固定, 保护地线应有补偿余量, 线槽CT300*100以下与横旦固定1个螺栓, CT400*100以上必须固定2个螺栓。
4) 非金属线槽所有非导电部分均应相应连接和跨接, 使之成为一个整体, 并做好整体连接。
5) 敷设在竖井内的线槽和穿越不同防火区的线槽, 按设计要求位置设防火隔堵措施。
6) 直线端的钢制线槽长度超过30m加伸缩节, 电缆线槽跨变形缝处设补偿装置。
7) 金属电缆线槽间及其支架全长应不小于2处与接地( PE) 或接零( PEN) 干线相连接。
8) 非镀锌电缆线槽间连接板的两端跨接铜芯接地线, 接地线最小允许截面积不小于BVR-4 mm2。
9) 镀锌电缆线槽间连接板的两端不跨接接地线, 但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。
10) 标准层SR200*140喷塑线槽吸顶沿墙敷设, 与墙面采用Φ10内帐螺栓, 与顶板采用Φ10膨胀帐螺栓, 固定距离不大于1.5米, 线槽端头与大梁接锋处必须紧密平其。
( 6) 线槽敷设安装:
1) 线槽直线段应采用连接板, 用平垫片、 弹簧垫片螺母紧固, 接缝处应缝隙紧蜜平齐。
2) 线槽进行交叉、 转弯、 丁字行连接应用二通、 三通、 四通或下垂二通、 三通等异型配件连接。
3) 线槽与盒、 箱、 柜等接茬处, 进出处采用抱脚连接, 并用螺丝紧固, 末段加封堵。
审核人

交底人

接受交底人

1、 本表由施工单位填写, 交底单位与接受单位各保存一份。
2、 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
06-C2-003
工程名称
贵阳黎阳航空动力有限公司105A 厂房
交底日期
09月1日
施工单位
贵州建工集团第五建筑工程有限责任公司
分项工程名称
金属线槽敷设
交底提要
金属线槽施工工艺
交底内容 :
三、 质量标准
1、 主控项目: 金属线槽规格必须符合设计要求和有关规定;
2、 一般项目:
( 1) 槽紧贴建筑物墙面、 固定牢固、 横平竖直、 布置合理、 盖板无翘角、 接口处整齐, 拐角、 丁字行连接、 转弯连接正确, 线槽内外无污染。
( 2) 吊架安装可用金属膨胀螺栓固定, 圆钢吊架应采用内胀, 并配有平垫、 弹簧垫螺母拧紧, 支架与吊架平整, 吊杆垂直。
( 3) 线槽保护: 线槽穿梁、 墙、 板等处时, 线槽不应抹死在建筑物上; 上下、 左右各留50 mm用防火封堵料封堵。
( 4) 电缆线槽敷设在易燃易爆气体管道和热力管道的下方, 设计无要求时, 与管道最小净距, 应符合下表的规定: ( 单位米)
管 道 类 别
平 行 净 距
交 叉 净 距
一般工艺管道
0.4
0.3
易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5

( 5) 许偏差项目: 线槽水平、 直线部分的平直或垂直全长允许不超过5mm。检查方法: 吊线、 尺量
四、 成品保护
1、 安装金属线槽及时, 应注意保持墙面净洁。
2、 金属线槽盖板应齐全, 不得遗漏。
3、 非金属线槽盖板油漆无污辱及划痕。
五、 注意的质量问题
1、 支架与吊架, 主要是金属膨胀螺栓、 螺母未拧紧或焊接部位开焊, 应及时将螺母拧紧, 将开焊处重新补焊, 金属膨胀螺栓固定不牢、 吃墙过深或出墙太多, 钻孔偏差过大造成松动, 应及时修复。
2、 支架或吊架的焊接处未做防锈处理, 应及时补刷防锈。
1) 镀锌圆钢吊杆时, 横旦上方无平垫及螺母, 下方无平垫、 弹簧垫片或无双螺母, 应及时补齐。
2) 非镀锌线槽连接板的两段跨接的接地线不得小于BVR-4 mm2, 平弹垫齐全。
3) 金属电缆线槽间及其支架全长应不小于2处与接地( PE) 或接零( PEN) 干线相连接。
审核人

交底人

接受交底人

1、 本表由施工单位填写, 交底单位与接受单位各保存一份。
2、 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
06-C2-003
工程名称
贵阳黎阳航空动力有限公司105A 厂房
交底日期
09月1日
施工单位
贵州建工集团第五建筑工程有限责任公司
分项工程名称
金属线槽敷设
交底提要
金属线槽施工工艺
交底内容 :
4) 线槽过建筑物的变形缝处未做处理, 过变形缝线槽应断开底板, 并在变形缝处的两段加以固定, 保护接线留有补偿余量。
5) 线槽接茬处不平齐, 线槽盖板有不全应补全。
