12。10 瓦屋面施工工艺
12.10。1 材料性能要求
⑴粘土瓦：平瓦及其脊瓦应边缘整齐,表面光洁，不得有分层、裂纹和露砂等缺陷，平瓦的瓦爪与瓦槽的尺寸应准确；其规格、技术性能应符合设计要求和现行国家行业标准的规定，并有出厂合格证。
⑵水泥:采用强度级别不小于32。5级的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。
⑶砂：采用中砂,含泥量不大于3%。
⑷石灰膏：熟化7d以上。
⑸挂瓦条：采用截面30mm×30mm以上不易变形的木材，种类、规格应符合设计要求.设计若无要求，建议采用红、白松。
⑹卷材：采用350号石油沥青卷材,技术性能应符合设计要求和现行国家行业标准的规定,并有出厂合格证。
12.10.2 施工工具与机具
⑴机具：砂浆搅拌机、淋灰机、切割机、机动翻斗车、垂直提升设备、手推车等。
⑵工具：铁锹、瓦刀、灰斗、钉锤、铁抹子、手锯、皮数杆、尼龙线、靠尺、线坠等.
12。10.3作业条件
⑴屋面基层施工完毕，已验收合格并办理了隐蔽记录。
⑵平瓦、脊瓦等材料已运到现场，经复检材料质量符合要求。
⑶脚手架及垂直提升设备已搭设完毕。
⑷施工机械已备齐，水、电已接通.
12。10。4 施工工艺
瓦屋面施工工艺工艺流程如下：
基层清理→铺设卷材→钉挂瓦条→铺瓦→验收.
12.10.5 施工要点
1节点处理
(1)平瓦屋面的瓦头挑出封檐的长度宜为50～70mm（图12—24）。
(2)平瓦屋面的泛水，宜采用聚合物水泥砂浆或掺有纤维的混合砂浆分次抹成;烟囱与屋面的交接处，在迎水面中部应抹出分水线，并应高出两侧各30mm(图12—25）。
（3）平瓦伸入天沟、檐沟的长度宜为50～70mm(图12—26)。
（4)平瓦屋面的脊瓦下端距坡面瓦的高于80mm，脊瓦在两坡面瓦上的搭盖宽度，每边不应小于40mm.
（5）平瓦、油毡瓦屋面与屋顶窗交接处，应采用金属排水板、窗框固定铁角、窗口防水卷材、支瓦条等连接（图12-27)。

图12—24平瓦屋面檐口
图12-25平瓦屋面烟囱泛水
图12—26平瓦屋面檐沟

图12-27平瓦屋面屋顶窗

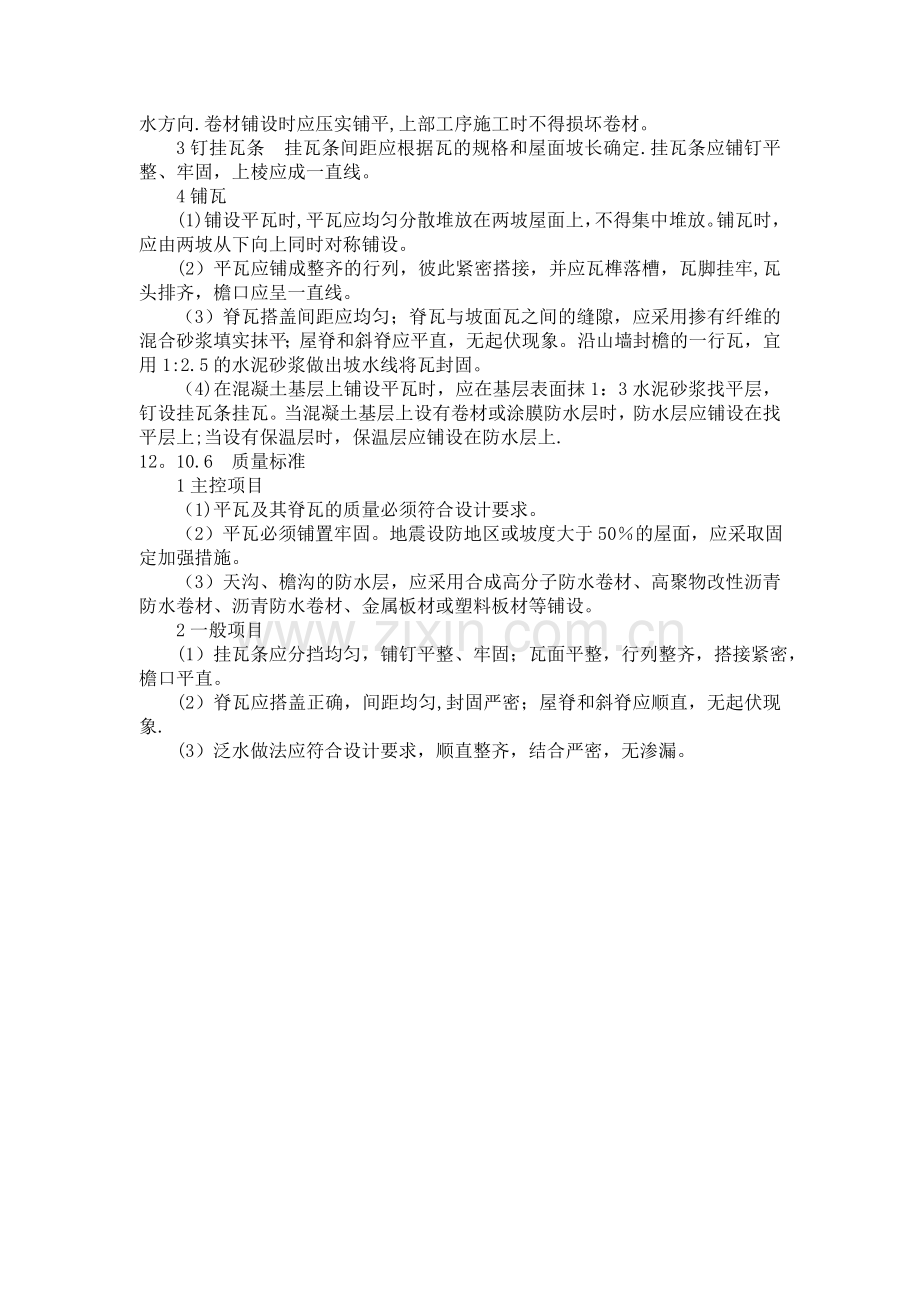

2卷材铺设 在木基层上铺设卷材时，应自下而上平行屋脊铺贴,搭接顺流水方向.卷材铺设时应压实铺平,上部工序施工时不得损坏卷材。
3钉挂瓦条 挂瓦条间距应根据瓦的规格和屋面坡长确定.挂瓦条应铺钉平整、牢固，上棱应成一直线。
4铺瓦
(1)铺设平瓦时,平瓦应均匀分散堆放在两坡屋面上，不得集中堆放。铺瓦时，应由两坡从下向上同时对称铺设。
(2）平瓦应铺成整齐的行列，彼此紧密搭接，并应瓦榫落槽，瓦脚挂牢,瓦头排齐，檐口应呈一直线。
（3）脊瓦搭盖间距应均匀；脊瓦与坡面瓦之间的缝隙，应采用掺有纤维的混合砂浆填实抹平；屋脊和斜脊应平直，无起伏现象。沿山墙封檐的一行瓦，宜用1:2.5的水泥砂浆做出坡水线将瓦封固。
（4)在混凝土基层上铺设平瓦时，应在基层表面抹1：3水泥砂浆找平层，钉设挂瓦条挂瓦。当混凝土基层上设有卷材或涂膜防水层时，防水层应铺设在找平层上;当设有保温层时，保温层应铺设在防水层上.
12。10.6 质量标准
1主控项目
（1)平瓦及其脊瓦的质量必须符合设计要求。
（2）平瓦必须铺置牢固。地震设防地区或坡度大于50％的屋面，应采取固定加强措施。
（3）天沟、檐沟的防水层，应采用合成高分子防水卷材、高聚物改性沥青防水卷材、沥青防水卷材、金属板材或塑料板材等铺设。
2一般项目
(1）挂瓦条应分挡均匀，铺钉平整、牢固；瓦面平整，行列整齐，搭接紧密，檐口平直。
(2）脊瓦应搭盖正确，间距均匀,封固严密；屋脊和斜脊应顺直，无起伏现象.
(3）泛水做法应符合设计要求，顺直整齐，结合严密，无渗漏。
